Устройство абиссинского колодца своими руками: как сделать скважину-иглу на участке

Какие трубы лучше для абиссинского колодца?

Для абиссинских сооружений используют металлические и полимерные трубы. Металл желательно применять оцинкованным. Он лучше противостоит воздействию микроорганизмов и коррозии. Этот материал очень прочен. Его практически невозможно повредить. Наконечники –иглы всегда изготавливают из металла.

Среди полимеров для абиссинских колодцев лучше всего подходят полиэтилен низкого давления и армированный толстостенный полипропилен. Оба материала имеют высокие антикоррозионные характеристики.

К недостаткам можно отнести тот факт, что строительство абиссинских скважин возможно только на мягких и рыхлых почвах. Применение самовсасывающего насоса допускается только при глубине до 8 м. Угроза заиливания вызывает необходимость в постоянном использовании.

Устройство абиссинского колодца своими руками: как сделать скважину-иглу на участке

«Обустройство устройства»

Конструкция, придуманная очень давно, с того времени изменилась не очень сильно. Может быть, потому, что на некоторое время абиссинские колодцы были забыты. Есть 2 способа достичь цели — забивной метод и бурение. Нет, их больше, но эти самые популярные.

Без бабы никак не обойтись

Это достаточно простое устройство состоит из двух главных частей.

  1. Буровой снаряд. Это острый конус-наконечник, разрезающий грунт, и ствол — труба, которую во время работ наращивают по мере ее углубления в почву.
  2. Копер — часть, включающая металлическую треногу и увесистый (бетонный) снаряд. Вершину первого элемента оборудуют двумя блоками, через которые протягивают крепкие веревки (тросы). К ним привязывают груз, который называют «строительной бабой».

Натягивая веревки, снаряд-тяжеловес поднимают к самому верху треноги. Потом их отпускают, в результате баба падает на подбабок — подобие наковальни, которое надежно зафиксировано на отрезке трубы. Это хомут, состоящий из 2 частей. Площадь поверхности его больше, чем у дна снаряда.

В результате таких действий ствол постепенно уходит в почву. Когда в грунт погружается один отрезок трубы, подбабок снимают, к стволу прикручивают новый, затем на нем снова фиксируют хомут. Такие работы ведут до достижения наращиваемой трубой водоносного слоя. Его не только вскрывают, но и углубляются в пласт ка минимум на метр. Специалисты рекомендуют пересекать его на 2/3, однако буровику-любителю вряд ли известны точные размеры водоносного горизонта.

Для периодической проверки на появление в стволе воды используют довольно простое народное изобретение — крупную гайку, зафиксированную на шнуре горизонтально. При соприкосновении ее с водой любой строитель обязательно услышит довольно громкий шлепок. Еще один вариант теста — подливание в ствол воды. Если она вдруг резко исчезла, то цель достигнута

Так же важно определить, когда надо прекратить бурение. Это делают по скорости проходки. Когда достигают водоносного слоя, она возрастает

И снова падает, когда копье вонзается в глину

Когда достигают водоносного слоя, она возрастает. И снова падает, когда копье вонзается в глину.

Плюс метода — достаточно быстрое проведение работ и получение желанного абиссинского колодца. Минус тоже есть, это повышенная нагрузка на резьбовые соединения. При их повреждении потеря герметичности неминуема, поэтому вода станет непригодной для домашних нужд.

Щадящий метод бурения

Этот вид работы более тяжел, поэтому лучше пользоваться компактными буровыми установками, однако есть самодельная конструкция, значительно облегчающая труд. Она состоит из:

  • треноги с воротом;
  • блока, укрепленного наверху.

Буровой снаряд достают из грунта с помощью блока, троса и лебедки. В этом случае трубопроводу не угрожает потеря целостности. Абиссинскую скважину проделывают, используя специальный бур — шнек — стальную трубу с лопастями, приваренными по спирали. Вращая, снаряд углубляют в грунт. После того как он уходит на всю глубину, его вынимают, грунт между лопастями удаляют, а операцию продолжают. Трубы могут иметь резьбовое соединение, либо скрепляться шпильками.

Так как при последнем способе трудозатраты значительно больше, да и времени процесс отнимет много, большинство предпочитает первый метод. Самостоятельно изготовленные конструкции советуют использовать только в том случае, если есть стопроцентная уверенность в близости воды.

Условия для сооружения абиссинской скважины

Грунты имеют различные свойства, среди них встречаются:

  • твердые из каменных пород;
  • пластичные – глина и суглинки, супеси;
  • сыпучие из песка, гравийных и подобных отложений.

Для устройства скважин бурильщики пользуются профессиональным оборудованием, которого у домашнего умельца нет. С помощью наконечника проходят лишь сыпучие и пластичные грунты. Если встретится валун, лучше не пытаться разбить его. Легче вынуть ствол, перенести на другое место и начать бурить скважину по-новому.

Кроме ограничений, связанных со свойствами породы, существуют связанные с высотой водного зеркала. В тонкоствольную скважину невозможно завести насос, используется поверхностный. Максимальное расстояние, с которого поднимают воду большинство моделей, – 8 м.

Возможны два пути решения проблемы. Рядом с точкой водозабора устраивают приямок для установки насосной станции. За счет близкого расположения увеличиваются возможности насосного оборудования. Другой способ – установить ручной насос или эрлифт.

Усовершенствование фильтрационного элемента

Описанный фильтр защитит от попадания гравия и мелкой гальки, но не избавит от более мелких включений. Потому нуждается в модернизации. Чтобы превратить перфорированный отрезок трубы в фильтр со степенью защиты повыше, его необходимо доработать.

Порядок действий:

  1. Поверх трубы наматывают витки нержавеющей проволоки. Они нужны для увеличения площади фильтрующего органа. Расстояние между витками 3 – 5 мм.
  2. Полученную заготовку плотно оборачивают куском нержавеющей сетки, которую припаивают к стенкам трубы. Используют исключительно оловянный припой, потому что применение сплава со свинцом негативно отразиться на качественных характеристиках воды.

Есть мнение, что для пущей важности модернизированный фильтр следует снаружи обмотать катанкой из нержавейки. Позволим себе усомниться в надежности подобного укрепления

Считаем, что при погружении в грунт наружные витки самодельного фильтра непременно открепятся, увеличат трение и заметно затруднят забивку.

В скважинных фильтрах используют сетку галунного плетения П52, которая позволяет отфильтровывать мелкие и пылеватые пески, тем самым защищая скважину от заиливания

Доработка фильтра – дело хорошее, способствующее не только оптимизации качества воды, но и препятствующее заиливанию скважины иглы.

Правда при всей простате устройства требуется четкое соблюдение правил:

  • Для сетчатого фильтра не подойдет сетка из латуни или иных цветных металлов. В союзе со сталью при прочной спайке они сформируют гальваническую пару, быстро и беспрепятственно разъедаемую коррозией.
  • Диаметр перфорированной трубы вместе с дополнительным фильтром не должен быть равен максимальному диаметру наконечника или превышать его. Иначе важные фильтрующие дополнения отделятся от трубы при забивке в грунт.
  • Для сооружения буровой колонны и первого звена, являющегося водоприемной частью ствола, не подойдут хрупкие чугунные трубы.

Еще не стоит экономить на муфтах, покупая кустарные изделия с некачественной нарезкой. Если при забивке соединения разойдутся, иглу придется демонтировать и скважину проходить снова.

Подготовительные мероприятия

Обустройство начинается с проведения некоторых подготовительных мероприятий. Среди них — поиск подходящего сектора и исследования почвы, подготовка инструментов.

Выбор участка: геологические исследования

Перед размещением скважины на территории следует подготовить подходящее место, руководствуясь результатами геологических исследований.

Популярные статьи  Пароизоляция для стен деревянного дома: материалы и особенности монтажа

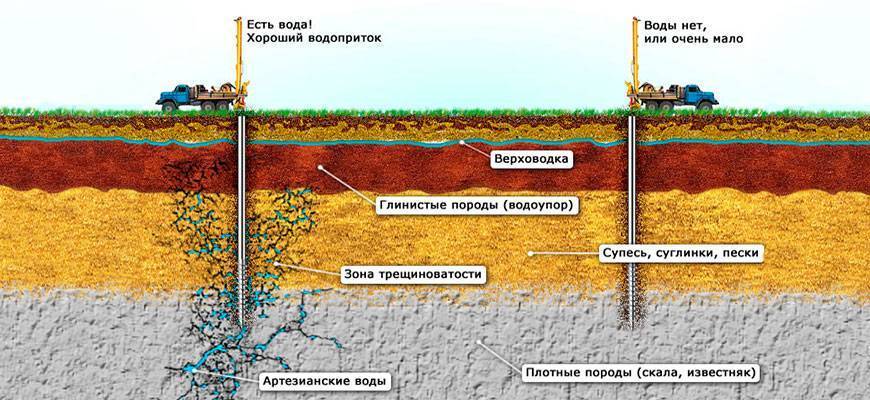

В большинстве случаев почва состоит из нескольких слоев, размещенных на разных уровнях

Важно найти такой участок, где водоносный пласт находится максимально близко к поверхности

В зависимости от состава грунты разделены на такие категории:

  1. Сыпучие. Характеризуются хорошим удерживанием почвы. При накоплении влаги подвергаются размыванию.
  2. Пластичные. Легко бурятся с использованием наконечника-иглы.
  3. Твердые. К ним относятся известняки, мергели, доломиты и прочие породы. Пройти такие слои без специализированной техники невозможно.

«Эфиопский» колодец можно обустроить в тех местах, где между поверхностью и водоносным пластом находятся исключительно почвенные составы 1-го и 2-го типов.

При наличии оврагов, крутых склонов и обрывов от бурения лучше отказаться. В таком случае появится вероятность загрязнения природных водных резервуаров под землей.

Устройство абиссинского колодца своими руками: как сделать скважину-иглу на участкеВодные слои.

Инструменты

Для проведения работ по бурению скважины потребуется подготовить такой набор инструментов:

  1. Болгарку.
  2. Сварочное оборудование.
  3. Проволоку.
  4. Металлическую сетку.
  5. Муфты.
  6. Кувалду.
  7. Хомуты.
  8. Электродрель.
  9. Бур.
  10. Насос.
  11. Газовые ключи.
  12. Болты.

Материалы и инструменты

Устройство абиссинского колодца своими руками: как сделать скважину-иглу на участкеРабота колодцев любого типа зависит от качества материалов.

Для прокола грунта используют металлическую или пластиковую трубу, диаметром до полутора дюймов.

Труба режется на двухметровые отрезки, на концах которых делается резьба.

Трубу наращивают с помощью резьбового соединения. Их герметичность обеспечивают с помощью сантехнического льна с пропиткой силиконовым герметиком или масляной краской.

Соединение участков трубы проводится с помощью специальных муфт, обеспечивающих надёжное соединение и не препятствующих погружению в почву.

Разрушение соединения влечёт за собой неработоспособность всей конструкции.

Фильтр-иглу изготавливают из того же материала, что и трубы. Разные материалы в месте соединения подвергаются электрохимической коррозии.

Для изготовления фильтра подойдёт труба из оцинкованной стали. По внешней поверхности отрезка в шахматном порядке сверлят отверстия диаметром 5 миллиметров.

Трубу, плотно обматывают несколькими слоями мелкоячеистой сетки из нержавейки. Сетку закрепляют припоем.

Другим вариантом, служат витки стальной или медной проволоки, намотанной на иглу с просветами между витками. Концы проволоки так же припаиваются.

К концу трубы приваривают острый наконечник, диаметр которого на 1-2 миллиметра больше диаметра трубы. Это позволит ей (как нарезать резьбу на полипропиленовой трубе написано в этой статье) свободно двигаться в грунте.

ВАЖНО! Для пайки используют только оловянный припой. Сплавы с содержанием свинца запрещены к использованию. Свинец, накапливаясь в воде, вызывает серьёзные отравления

Свинец, накапливаясь в воде, вызывает серьёзные отравления.

Так же используют для изготовления иглы армированную полипропиленовую трубу. Сетку вставляют внутрь трубы и заплавляют в стенках. Ножовкой по металлу делают на поверхности трубы щели.

Инструмент для прохождения грунта зависит от способа создания колодца:

  • забивной.

    При этом способе трубу в землю забивают при помощи специального устройства – «забивной бабы» (видео, как сделать желонку своими руками посмотрите тут).

    По мере прохождения добавляют воду. Как только вода быстро уйдёт из трубы, проходят ещё полметра и прекращают бурение.

    Такой способ позволяет сделать абиссинский колодец своими руками. Но есть и недостатки:

    можно проскочить водяной слой или повредить фильтр, наткнувшись на камень;

  • предварительное бурение. Обустраивая колодец таким способом, предварительно, делают шахту малого диаметра на нужную глубину.

    При достижении воды в ствол опускается обсадная труба (про технологию бурение скважин написано в этой статье) с фильтром на конце.

    Самостоятельно пробурить скважину не получится, такой способ требует специального оборудования, и, следовательно, нужно нанимать бригаду исполнителей.

По окончанию прохождения, в ствол шахты засыпают мешок мраморной крошки, который обеспечивает дополнительную фильтрацию поступающей воды и предотвращает заиливание.

Принцип действия

Устройство абиссинского колодца своими руками: как сделать скважину-иглу на участкеСпособ прокола грунта до водоносного слоя был изобретён столетия назад на севере Африки.

Широкие шахты колодцев в оазисах засыпались песком, рушились, из-за эрозии грунта.

Создание и очистка колодезных шахт требовала больших затрат времени и людских ресурсов.

Абиссинский вариант колодца позволял получить воду в любом месте с минимальными затратами.

Для устройства колодцев такого типа используют стальные трубы, диаметром полтора дюйма (видео, как правильно пробурить скважину для воды, посмотрите ).

На конце первой трубы крепится острый наконечник, который прокалывает почву, позволяя трубам опускаться, а в последствии играет роль фильтра.

К последнему участку трубы присоединяется вакуумный насос, при помощи которого происходит подъём воды из водоносного слоя.

Такая конструкция, фактически, представляет собой скважину. При нехватке воды в одной скважине, на некотором отдалении создаётся ещё одна.

Несмотря на небольшие затраты, создание колодца может не получиться. Простая технология, тем не менее, требует определённого уровня воды в трубах после прокола водоносного слоя.

Минимальный уровень должен быть не менее 8 метров. В противном случае, вода будет выбираться быстрее, чем поступать из водяного пласта.

Средняя глубина абиссинских колодцев составляет от 10 до 15 метров. Но всё зависит от конкретного грунта и глубины залегания водяных жил.

Сам принцип устройства предназначен для использования первого чистого слоя воды (). Полтора десятка метров песка и суглинка хорошо фильтруют грунтовые и осадочные воды.

Определить уровень залегания вод можно у соседей или при помощи замерочного бурения. В некоторых случаях, абиссинские скважины опускают на глубину 20-30 метров.

Толстые слои гравия, спрессованный песчаник и крупные валуны — не позволят сделать прокол почвы. В этих случаях ищут другое место на участке.

ИНТЕРЕСНЫЙ ФАКТ. Почва состоит из расположенных друг над другом слоёв разных пород.

В зависимости от геологических особенностей местности, это могут быть:

  • гравий,
  • доломит,
  • известняк,
  • песок.

Разные по происхождению расколы, пустоты, трещины заполняются поземными водами. Водяной слой ограничивается двумя пластами глины.

Подготовка необходимых материалов

Комплект рабочего оборудования, также, как и устройство абиссинской скважины весьма просты. Для работы понадобятся следующие инструменты и комплектующие:

  • Стальные трубы диаметром 1-1,5 дюйма и длиной в 1,5 – 2 м каждая. Нижняя труба, которая будет забиваться первой, должна быть проперфорирована – через неё будет поступать вода внутрь скважины.
  • Сетчатый фильтр, надеваемый поверх перфорированной трубы.
  • Соединительные резьбовые муфты для труб соответствующего диаметра.
  • Игла для скважины. Представляет собой конусообразный металлический наконечник и предназначен для облегчения заглубления трубы. Игла для абиссинского колодца должна быть несколько шире, чем диаметр труб. Это позволит уменьшить их трение о грунт при забивке.
  • Стальной подвесной молот-копр или массивная стальная «баба». Внутри такой ударный инструмент должен иметь отверстие, несколько большее диаметра трубы. Это позволит при опускании копра центрировать удар.
  • Забивной наконечник, надеваемый на верхушку трубы. Изготавливается из твёрдых видов стальных сплавов и служит для предотвращения сплющивания верхней части трубы при ударе забивного копра.

Забивное оборудование может устанавливаться на специальную конструкцию-треногу, на вершине которой закрепляются блоки. Через блоки перекидываются тросу, за которые производится подъём копра на высоту. Также возможно использование для забивания ручного метода – обычной кувалды, или металлической бабы с двумя руками. На концы труб накручивается резьба для соединения их при помощи муфт. При работе, на верхнюю часть забиваемой трубы навинчивается забивной наконечник.

Популярные статьи  Как сооружается выгребная яма из бетонных колец: схемы + пошаговое руководство

Выбор места под скважину

Прежде всего, работа имеет смысл, если в месте заложения скважины грунт сравнительно мягкий. Если же в толще пробиваемой земли попадётся слой скальной породы или спрессованной глины, то работу придётся оставить и попытать счастья в другом месте.

Также немаловажно знать примерное расстояние от поверхности до верхних водоносных слоёв. Наиболее эффективен абиссинский колодец глубиной 5-8м

Большая глубина сделает проблематичной закачку воды при помощи ручного насоса или большинства насосных станций. Определить наиболее близкое расположение воды к поверхности участка можно по произрастающим травам и деревьям. Отдельные растения любят увлажнённую почву, другие – более засушливую.

Определить примерное расстояние до воды таким способом можно при помощи нижеприведённой таблицы:

Название растения Залегание воды под поверхностью, м
Рогоз Менее 1 м
Камыш и осока 0 – 2 м
Чёрный тополь 0,5 – 3 м
Люцерна 1,5 – 2
Полынь 2 – 10 м
Солодка 1,5 – 5 м
Ель 2 – 8 м

Если на вашем участке в «диком» состоянии растут такие травы и деревья, то шансы на успех при устройстве абиссинской скважины можно оценить как очень высокие.

Другой старинный способ поиска воды – при помощи лозы. Конечно, в средней полосе России найти виноградную лозу довольно проблематично, но её с успехом заменяют две медные проволоки длиной 15-20 см, согнутые под прямим углом каждая. Держа в расслабленных руках эти проволочки параллельно друг к другу, обойдите участок. Там, где вода подходит к поверхности наиболее близко, проволочки должны будут скреститься.

Обустройство

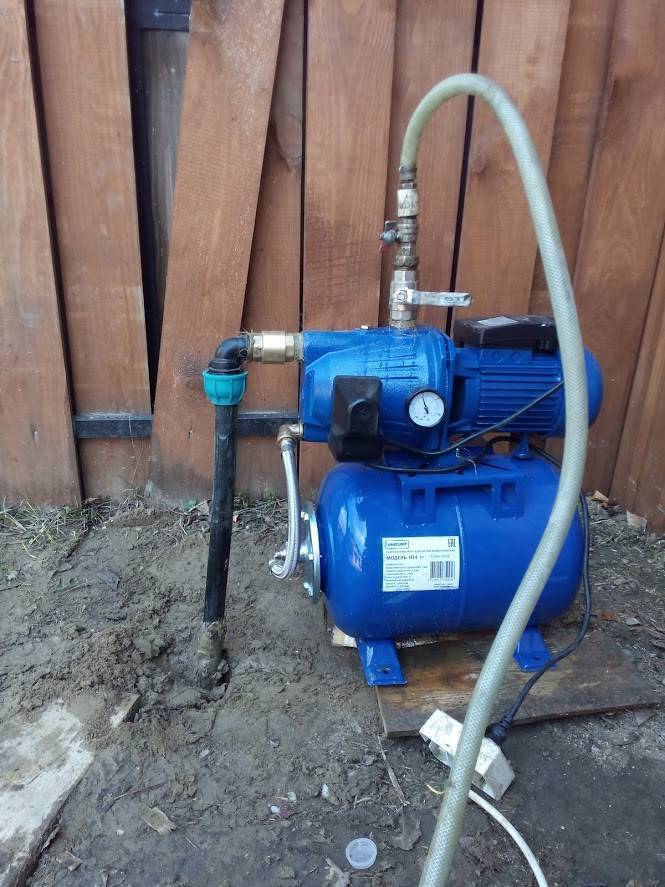

Для подачи воды из абиссинской скважины наверх используют либо ручной насос, либо электрическое насосное оборудование. Ручные насосы монтируются поверх самой верхней трубы, выходящей наружу. Электрические насосные станции следует размещать в заглублённых и утеплённых кессонах. Это связано с тем, что подобное оборудование может функционировать только при плюсовых температурах. Замерзание воды внутри поверхностного насоса приведёт к его выходу из строя.

Устройство абиссинского колодца своими руками: как сделать скважину-иглу на участке

Кессоны представляют собой бетонные колодцы, на дне которых расположена сама скважина. Глубину кессона рекомендуется делать ниже глубины зимнего промерзания грунта. Для разных регионов страны данный показатель различен: для южных причерноморских районов – порядка 0,5м, для средней полосы России – 0,8-1,2м, для Сибири – 2-3м.

Абиссинская скважина в колодце подключается к насосному устройству при помощи шланга, опущенного внутрь труб. Дно кессона следует забетонировать с таким расчетом, чтобы уклон был от скважины к краям колодца. Иногда во избежание аварийного затопления кессона с насосной станцией его оборудуют дренажным водоотводом.

В этом случае уклон заливного пола следует делать в сторону дренажного отверстия. Выбирая насосное оборудование нужно руководствоваться дебетовыми показателями скважины, то есть её производительностью. Если установить чересчур мощный насос, он сможет быстро осушить скважину, и, в итоге, сгорит.

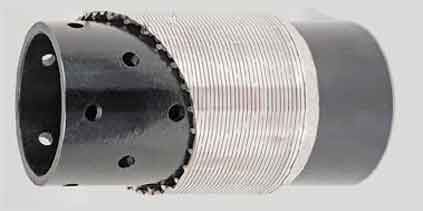

Изготовление фильтра для абиссинской скважины

Продолжительность работы скважины и качество подаваемой на участок воды во многом зависит от технических характеристик фильтра и технологических особенностей его изготовления. Особенно это существенно при невысоком качестве источника воды в грунте.

К его устройству предъявляются следующие требования:

  • плеть должна иметь стальной наконечник, изготовленный из цельного материала и присоединенный при помощи резьбы или сварки;
  • основание присоединяемого к трубе конуса должно быть больше внешнего размера трубы на толщину фильтра + 10 мм, чтобы гарантировать сохранение его целостности;

В нижней части трубы создают конструктивный элемент для забора и фильтрации воды из водоносного слоя. Для этого, отступив 0,5 м от торца, просверливают в шахматном порядке с шагом 50 мм систему отверстий диаметром 6-10 мм. Общая высота заборной части может варьироваться в пределах 0.5 – 1.0 м.

Обратите внимание!  Чтобы увеличить степень очистки воды от твердых включений, размер которых в противном случае принимается равным удвоенному значению поперечного сечения перфорации, требуется сделать фильтрующий элемент. Фильтром может стать закрепленная нержавеющая сетка с ячейкой 2 мм (меньшее сечение может быстро заилиться) и/или намотанная проволока, имеющая антикоррозионное покрытие или исполнение, с соответствующим шагом витков;. Фильтром может стать закрепленная нержавеющая сетка с ячейкой 2 мм (меньшее сечение может быстро заилиться) и/или намотанная проволока, имеющая антикоррозионное покрытие или исполнение, с соответствующим шагом витков;

Фильтром может стать закрепленная нержавеющая сетка с ячейкой 2 мм (меньшее сечение может быстро заилиться) и/или намотанная проволока, имеющая антикоррозионное покрытие или исполнение, с соответствующим шагом витков;

Крепление фильтрующего элемента выполняется проволочными скрутками или пайкой с использованием оловянного припоя, не содержащего в своем составе свинца, который способен отравить воду.

Подготовленный участок трубы обматывают проволокой из нержавейки диаметром 1,5 мм в виде спиральной навивки, стараясь не закрывать отверстия в трубе. Поверх проволоки наматывают в два слоя сетку из нержавейки с отверстиями малого диаметра, которую закрепляют на трубе хомутами.

Устройство абиссинского колодца своими руками: как сделать скважину-иглу на участкеСетка или проволока на фильтре “иглы” удерживает песок и уже очищенная вода попадает в трубу.

С целью обеспечения лучшей фильтрации и уменьшения размера взвесей в воде, поверх стальной сетки наматывают ленту из геотекстиля, которую также закрепляют хомутами. На рисунке показаны стадии изготовления фильтра на стальной трубе устройства.

Устройство абиссинского колодца своими руками: как сделать скважину-иглу на участкеФильтр абиссинской скважины: сверху — труба с отверстиями; в центре — труба с отверстиями и намоткой проволоки; снизу — труба с отверстиями, проволокой и сеткой.

Дополнительно после установки стального иглофильтра на требуемую глубину, соответствующую залеганию водоносного слоя, внутрь трубы можно поместить пластиковую трубу, оснащенную фильтром, аналогичным описанному выше. Это обеспечит высокое качество воды, получаемой с помощью абиссинской скважины и длительную бесперебойную работу устройства.

Сам себе гидрогеолог: оценка грунта

Насколько бы прост не был процесс забивки скважины иглы, тщательная подготовка к работам все же необходима. Недостаточно запастись штангами и стартовым звеном с фильтром, взять в аренду или изготовить собственный копер. Нужны сведения о геологической и гидрогеологической обстановке в районе устройства абиссинского колодца.

Где и как их добыть? Информацию об уровне грунтовой воды в прямом смысле почерпнем в соседском колодце или в скважине.

Измерим самостоятельно хлопушкой или расспросим владельца источника о том, с какой глубины он качает воду. Заодно узнаем, какой грунт поднимали с забоя, когда бурили или копали выработку.

В равнинных местностях пласты пород залегают почти горизонтально с незначительным изгибом или небольшим наклоном. Зеркало грунтовой воды находится приблизительно на одной абсолютной отметке. Разница в глубине существующего и планируемого колодца может выразиться лишь за счет перепадов рельефа.

Популярные статьи  Нужен ли увлажнитель воздуха в квартире? Веские доводы “за и против”

Не забываем, что абиссинской скважиной вскрывается верховодка или следующий за ней водоносный пласт, перекрытый глиной или суглинком, но не скальным водоупором. Т.е. уровень воды в выработке однозначно будет нестабильным – зависящим от объема атмосферных осадков.

В период снеготаяния и в дождливую пору зеркало грунтовой воды будет выше, чем в сухой погодный сезон. У хозяина существующей водозаборной точки следует выяснить, каковы максимальные и минимальные перепады уровня воды, чтобы засушливым летом абиссинская скважина не оказалась пустой.

Вопрос о разрабатываемых породах вовсе не праздный. К примеру, в Ленинградской области воду добывают из крупных песков со значительным количеством массивных валунов.

Нередко из-за невозможности раздробить и извлечь громадный камень буровики смещают водозаборную скважину. Аналогичным образом стоит поступить, если в регионе сооружения абиссинского колодца есть подобные грунты.

Бессмысленно производить забивку при высоком залегании массивов скальных и полускальных пород. Если на соседском участке получают подземную воду, распространенную в трещиноватых доломитах, песчаниках, известняках, то с идеей устройства скважины-иглы придется беспощадно расстаться.

Подробная информация по проведению геологических изысканий изложена в статье – Где и когда лучше бурить скважину на участке: общие правила + советы опытных буровиков

Для тех, кто решил сделать абиссинский колодец с приямком, необходимы сведения о структуре и состоянии слоев грунта, залегающих на глубину шурфа. Если разрез сложен супесями, суглинками либо их чередующимися слоями, стенки приямка укреплять необязательно.

Если шурф капать в песках, стенки следует укрепить дощатыми щитами или бетоном. Песчаные борта неустойчивы, могут обрушиться и засыпать водозаборную точку вместе с насосным оборудованием.

Расспросы о верхних слоях грунта нужны еще и тем, кто планирует верхнюю часть выработки пройти шнеком. Шнековое бурение ощутимо ускорит процесс, но может не принести запланированного результата. Для работы используют нехитрое приспособление – покупной или самодельный бур.

При обваливающихся песчаных стенках потребуется установка обсадной трубы, благодаря которой сократятся экономические приоритеты абиссинского колодца.

Технология изготовления ствола

Чтобы разобраться, как сделать абиссинский колодец, нужно подготовить материалы для изготовления ствола. Среди них:

  1. Трубы с толстыми стенками ВГП, которые обладают маркировкой «усиленные». Оптимальный диаметр трубопроката составляет 25-40 мм. Чем больше толщина трубы, тем сложнее будет погружать ее в землю. При этом дебит скважины никак не поменяется.
  2. Наконечник из стали, который создается с помощью токарного оборудования. Длина изделия составляет 10-12 см. Форма наконечника бывает конической или пирамидальной.
  3. Сетка из стали с плотным галунным плетением. Предназначается для организации дополнительного фильтрующего элемента. Предотвращает попадание в воду песка или глины.

Многие бурильщики создают абиссинский колодец своими руками из пластиковых труб. Чтобы подготовить ствол, лучше купить бесшовный трубопрокат, который защищен от трещин. Труба разделяется на несколько штанг — отрезков длиной 120-150 см.

Точные параметры зависят от ожидаемой глубины колодца. При этом лучше погрузить ствол на 1 м в водоносный пласт.

Ствол наращивается посредством постепенного накручивания отрезков трубы. Чтобы соединить их, по краям нужно проделать 7 витков сантехнической резьбы и применить стальные муфты. Все крепежи должны быть герметичными и не пропускать воду.

Первый отрезок соединяется со стальным наконечником и простым фильтром. Диаметр отверстия в этой трубе составляет 8-10 мм.

Принципы работы абиссинского колодца

Абиссинский колодец это упрощенный вариант скважины, позволяющий получать воду из залегающего сверху первого или второго водоносного горизонта. Конструкция его предельно проста. Представляет собой колонну соединенных между собой газоводопроводных стальных труб с примитивным фильтром и металлическим наконечником внизу.

Тонкий ствол выработки внешне напоминает древнейшее приспособление для шитья. Отсюда второе название: скважина игла.

Грамотно устроенный абиссинский колодец обеспечит водоснабжение приусадебного участка не хуже шахтного и не уступит ему в долговечности

Классический метод погружения абиссинского колодца в землю производится банальным забиванием – самым простым способом, активно применяемым в среде самостоятельных мастеров. Забивают до тех пор, пока нижняя труба с наконечником не вскроет водоносный слой.

Иногда колонну частично заглубляют посредством шнекового бурения, но аренда ручной или механической буровой установки существенно увеличивает бюджет работ.

Абиссинская скважина была изобретена и опробована на деле в период войны между колониальной Англией и Эфиопией в 1867-68 годах. Предложенная американским инженером Нортоном конструкция неутомимо обеспечивала английские войска водой во время их передвижений по пустыне.

Галерея изображений

Фото из

Устройство скважины-иглы отнимет минимум средств

Откачку воды ведут поверхностными насосами

Дебит абиссинской скважины не отличается от стандартной

Бурение абиссинской скважины в подвале

Устройство для извлечения живительной жидкости из подземных слоев грунта оперативно устанавливалось, демонтировалось и вновь использовалось на следующем привале.

Такие приоритеты как мобильность, дешевизна и простота сооружения были по достоинству оценены военными, привлекали путешественников и исследователей.

Плюсы устройства скважины иглы своими руками заключаются в простоте и минимальных сроках сооружения, легком демонтаже и бюджетной стоимости (+)

В России с замечательным изобретением познакомились спустя год по завершении английского похода. Приспособление для подъема воды с небольшой глубины было описано К. И. Маслянниковым в книге, посвященной бытовавшим в то время эффективным буровым снарядам.

Из устроенных в районе Царского Села пяти абиссинских скважин, две оказались вполне пригодными для получения свежей воды. Три не смогли достичь водоносного пласта из-за известняка, близко залегающего к дневной поверхности.

Успешные абиссинские колодцы давали в минуту по ведру. Поначалу шла мутная жижа, которая после получасовой прокачки становилась достаточно прозрачной и чистой.

Скважиной-иглой вскрываются только первые от земной поверхности водоносные горизонты, поэтому для питьевых целей полученная вода использоваться не может. Она подходит для полива, уборки территории и схожих хозяйственных нужд.

При желании и внушительном дебите выработки для очистки воды можно установить систему грубых и тонких фильтров, задерживающих механические включения и химические примеси.

Веский недостаток абиссинского колодца – незначительная глубина забора воды, связанная с применением поверхностных насосов, однако это самый удобный источник временного пользования

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
