Чертежи теплицы из поликарбоната своими руками из профильной трубы

Конструкции теплиц

Итак, любая теплица состоит из трех элементов:

  • Фундамента;
  • Каркаса;
  • Покрытия.

Теперь подробней рассмотрим особенности и возможные варианты каждого элемента.

Чертежи теплицы из поликарбоната своими руками из профильной трубы

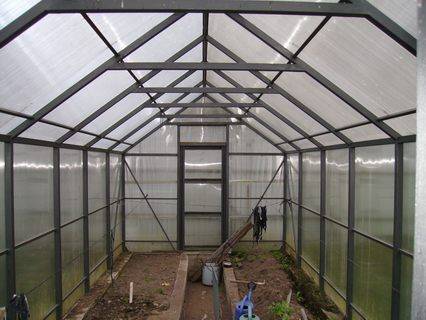

Двускатный каркас

Каркас

От прочности этого элемента зависит устойчивость и долговечность теплицы

Поэтому изготовлению каркаса необходимо уделить особое внимание

Наиболее распространенными являются следующие типы каркасов:

  • Двускатные;
  • Односкатные;
  • Арочные.

Следует отметить, что наибольшей полезной площадью обладают арочные конструкции, однако,  изготавливается арочная теплица из профильной трубы своими руками сложней, чем другие виды конструкций, так как трубы для крыши каркаса нужно наполнять песком и выгибать, что без наличия специального инструмента, нелегко.  Кроме того, идеальную геометрию получить не получится.

Поэтому наилучшим вариантом будет изготовление теплицы из поликарбоната и профильной трубы с двускатной крышей. Такая конструкция позволяет выращивать растения разной высоты, к тому же она обеспечивает хорошее поступление света и дает возможность установки форточки.

По способу монтажа каркас теплицы может быть:

  • Неразборным;
  • Разборным.

Второй вариант хорош в том случае, если теплица используется время от времени. Поэтому, прежде чем создать проект изделия, следует заранее продумать, каким требованиям теплица должна отвечать, что позволит подобрать наиболее подходящий тип конструкции.

Чертежи теплицы из поликарбоната своими руками из профильной трубы

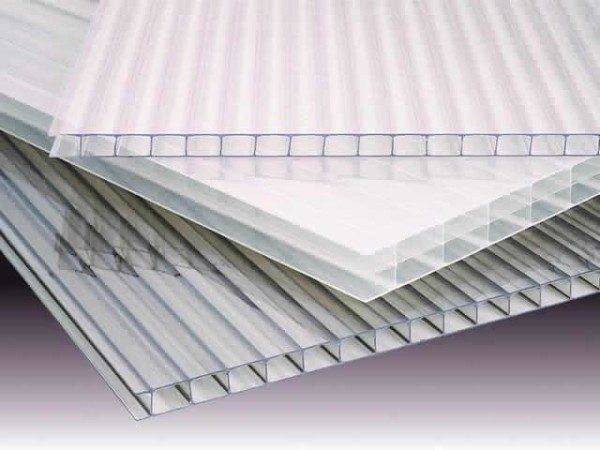

Поликарбонат

Покрытие

Покрытие – это поверхностный слой теплицы, который может быть выполнен из разных материалов.

Чаще всего для этих целей используют:

  • Стекло;
  • Сотовый поликарбонат;
  • Специальную пленку.

Также как и материал для каркаса, разные виды покрытий обладают своими достоинствами и недостатками.

Поэтому при выборе надо обратить внимание на следующие моменты:

  • Прочность;
  • Долговечность;
  • Стоимость;
  • Способность препятствовать холодному воздуху и удерживать тепло;
  • Способность пропускать солнечные лучи.

В последнее время наибольшей популярностью пользуется сотовый поликарбонат. Конечно, этот материал стоит несколько дороже чем, к примеру, пленка, но зато он более долговечный и лучше по всем остальных эксплуатационным качествам.

Чертежи теплицы из поликарбоната своими руками из профильной трубы

Фундамент под теплицу

Фундамент

Фундамент является той частью конструкции, которая принимает на себя нагрузки от всей постройки и передает ее основанию.

Его обычно изготавливают из следующих материалов:

  • Дерева;
  • Кирпича;
  • Бетона;
  • Камня.

Вид фундамента зависит от типа конструкции, если, к примеру, теплица небольшая и временная, то она не нуждается в прочном фундаменте. Если же вы строите основательную конструкцию больших размеров, то для нее можно выполнить даже ленточный монолитный фундамент, который заливаются на глубину ниже уровня промерзания почвы.

Чертежи теплицы из поликарбоната своими руками из профильной трубы

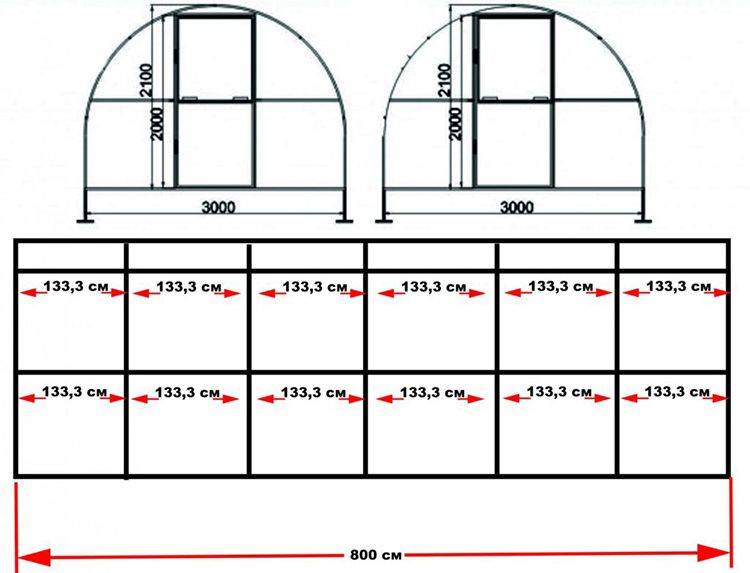

Схема каркаса двускатной крыши

Подготовка элементов каркаса

Каркас теплицы составляется из ряда параллельных дуг профильной трубы, как показано на рисунке.

Вертикальный участок берётся размером 0,5 м. На высоту дуги остается 1,3 м, это будет радиус закругления, по которому можно вычислить длину сектора: L= 3,14*1,3 = 4,1 м. Добавив к результату один метр на вертикальные участки с обеих сторон и по 0,5 м для заглубления, получите общую длину трубы для каждой опоры, равную 6 м, что соответствует стандартной длине, и резать их не придётся.

Разметьте материал и ставьте метки маркером в местах, где требуются надрезы. С каждой стороны отмерьте по 0,45 м — это участки заглубления в грунт. Теперь еще по 0,5 м — это вертикальные стенки теплицы.

Далее оставшийся участок в 4,1 м поделите пополам. Ставьте метку и от неё по всему участку будущего изгиба распределите метки с шагом 10 см.

Прорезы делайте с широкой стороны трубы, прорезая и две узкие. Четвертую сторону не режьте. Форма прорези должна быть в виде клина, как показано на рисунке. Изогните заготовку в сторону надрезов.

Лучше всего подготовить ровный участок земли и распределить по нему колышки по форме будущей заготовки. Так будет легче соблюсти одинаковую форму всех элементов каркаса.

В результате должна получиться дуга с двумя параллельными друг другу прямыми отрезками трубы — будущими вертикальными стенками. Прихватите прорезы сваркой с одной стороны, затем с другой, а потом полностью проварите и зачистите швы. На оба конца каждого элемента приварите перпендикулярно небольшой отрезок трубы, который будет выступать в роли опорной подошвы.

Дуги из профилированной трубы можно согнуть с помощью трубогиба. Результат будет заметно лучше выглядеть, повысится прочность конструкции и существенно уменьшатся траты времени и средств за счет устранения большей части сварочных работ.

Таким же образом изготовьте необходимое количество дуг, в зависимости от длины теплицы. Изготавливая компоненты, проверяйте их идентичность наложением друг на друга. У всех элементов желательно окрасить полметра от края на каждой ноге, чтобы защитить металл от коррозии перед дальнейшей установкой.

Виды профилей

Строго говоря, теплица из профиля – собирательное понятие. Оно обозначает конструкции, заметно отличающиеся друг от друга и возводимые из множества видов металлических (и не только) профилей. Некоторые из профилей изначально изготовлялись для других целей, а иные созданы специально для возведения теплиц. Наиболее популярные из них приведены в таблице ниже.

Таблица. Виды профилей, пригодные для постройки теплиц.

Название, фото Описание
П-образный или U-образный профиль Множество подвидов профилей П-образного сечения, различающихся по ширине, высоте стенок и толщине металла. Применяются для возведения различных конструкций, в том числе и теплиц. Для борьбы с коррозией, в зависимости от материала, цинкуется (для стали) или анодируется (для алюминия).
V-образный профиль Металлический профиль V-образного сечения с «полками» для крепежа в нижней части и на краях. Дешевое и легкое в работе изделие, но уступающее по прочности некоторым вариантам П-профиля. Создано специально для возведения теплиц. Усиленные варианты могут называться W-профилями.
Профилированная труба Оцинкованная стальная труба прямоугольного или квадратного сечения. Высокие показатели прочности и надежности. Для борьбы с коррозией цинкуется или покрывается порошковыми красками.
CD-профиль для гипсокартона Несущий потолочный профиль (ПП) для гипсокартона. Имеет П-образное сечение, загибы на концах. Снабжен гофрами, увеличивающими прочность изделия.
UD-профиль для гипсокартона Направляющий профиль для гипсокартона. Имеет П-образное сечение, применяется для формирования плоскости каркаса из CD-профиля и крепления последнего к стене, полу или потолку.
ПВХ-профиль Профили из поливинилхлорида П-образного, квадратного и иного сечения. От металлических аналогов отличается большей гибкостью и дешевизной при меньшей стойкости к нагрузкам.
Популярные статьи  Стеклохолст под покраску: инновационная технология армирования поверхности

Существует несколько способов крепежа элементов из профиля друг с другом.

  1. Болты и гайки с шайбами – хорошо подходят для профилированной трубы, V-образных и П-образных конструкций. Обеспечивают простоту последующего демонтажа и обратного монтажа теплицы, но при этом требуют предварительного сверления отверстий в профиле и тщательного контроля надежности соединений.
  2. Саморезы – применяются в работе со всеми видами металлических профилей, особенно с CD и UD. Для теплицы оправдано применять не «клопы», а саморезы с прессшайбой – тонкая шляпка не будет мешать монтажу обшивки. Некоторые из шурупов снабжаются сверлами на концах для облегчения входа в металл.
  3. Сварка – надежное и долговечное неразъемное крепление. Используйте только в том случае, если последующий демонтаж теплицы не планируется. Сварочные швы требуют дополнительной защиты от коррозии.
  4. Соединители – множество конструкций, применяемых для соединения ПВХ-профилей между собой.

Чертежи теплицы из поликарбоната своими руками из профильной трубы
Саморезы с прессшайбами

Чертежи теплицы из поликарбоната своими руками из профильной трубы
Пример крепежа уголков саморезами к профилю

Фундамент (основание)

Тепличные конструкции различаются по возможности транспортировки. Таким образом можно выделить два типа:

СтационарнаяДанный вид предусматривает основательную закладку фундамента в качестве основы под теплицу;

Мобильная Парник такого типа не имеет привязки к земле и предполагает перемещение конструкции при необходимости транспортировки.

Для стационарной теплицы есть 4 варианта фундамента:

  1. Ленточный
  2. Плитный
  3. Столбчатый
  4. Свайный

1Ленточный фундамент делиться на три вида:  незаглубленный (снимается только верхний плодородный слой земли),  мелкозаглубленный (предполагает от 70 до 80 см глубины фундамента) и углубленный (глубина доходит до 1.5 метров). Оптимальный вариант соотношения глубины фундамента и поверхностной кладки 70 % на 30 %. Если фундамент на 70 см уходит в глубину, то поверхностная кладка доходит до 30 см.

Чертежи теплицы из поликарбоната своими руками из профильной трубы

Устройство ленточного фундамента

В качестве материала для ленточной основы могут применяться различные материалы, такие как бетонные блоки, соединенные между собой арматурой. Обычный кирпич или шлакоблок, либо цементный состав, включающий арматуру.

2Плитный фундамент подразумевает устройство цельно залитой площадки поверх грунтовочного слоя. Используется в местности, где пролегают подземные воды или большой процент песчаной составляющей.

Чертежи теплицы из поликарбоната своими руками из профильной трубы

Устройство плитного фундамента

Для организации такого типа основы необходимо выкопать котлован, глубиной минимум 10 см, максимум 70 см. Первый слой представляет собой подушку из щебня и песка. Следующим слоем укладывается геотекстиль, например рубероид, который служит в качестве защиты от агрессивной внешней среды. Далее, выполняется заливка бетонным раствором.

3Столбчатый фундамент, благодаря своей технологии, позволяет достаточно быстро организовать основу под теплицу. Небольшие столбцы размещаются на глубину до 80 см, на расстоянии до 1.5 метров друг от друга. В качестве материала для столбцов применяется обычный кирпич или шлакоблок. Бутовый или природный камень, деревянный пенек или трубы залитые бетонном с асбестом, либо специальные столбы Т – образного типа из бетона.

Чертежи теплицы из поликарбоната своими руками из профильной трубы

Столбчатый фундамент

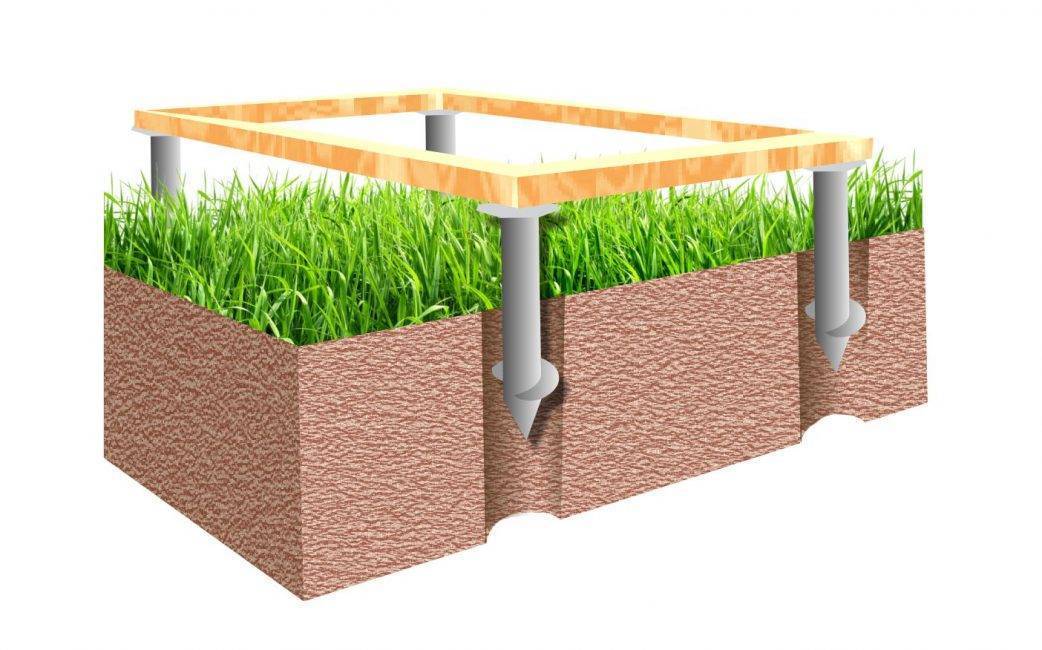

Свайный фундамент широко применяется в болотистой местности или на неровной плоскости земли. Углубление основы превышает нижнюю отметку промерзания земли на 30 см.

Различаются два вида свай: винтовые (оборудованные специальными лопастями, которые позволяют вкручивать сваи в землю), забивные (используя специальное оборудование сваи забиваются в грунт). Расстояние между сваями достигают 2 метров. Для установки винтового типа в некоторых случаях требуется наличие бурового оборудования.

Чертежи теплицы из поликарбоната своими руками из профильной трубы

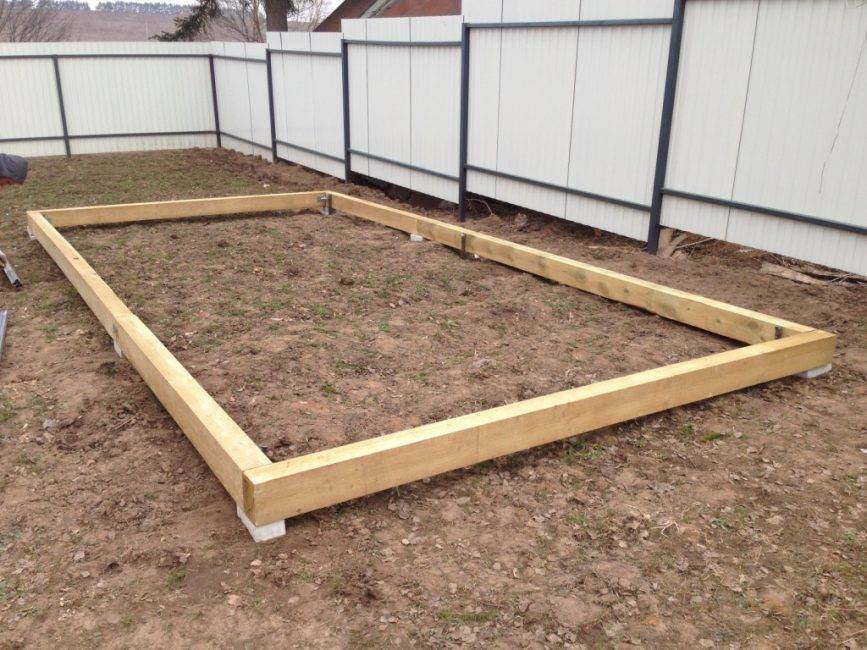

Легкое деревянное основание для теплицы

Если не планируется выделять специальное место под фундамент для теплицы, можно воспользоваться облегченным типом – деревянным основанием. Использование деревянного бруса облегчает работу по сооружению основы, а также является менее затратным вариантом. Дополнительным плюсом является возможность перемещать готовый парник по участку.

Чертежи теплицы из поликарбоната своими руками из профильной трубы

Как согнуть трубу без трубогиба: простой метод изгиба трубы без заломов

Укрывной материал

Тепличные постройки из рассматриваемых материалов, если таковые были корректно собраны, способны выдерживать очень высокие нагрузки. Поэтому набор материалов, которыми можно накрыть каркас, следующий:

  • Стеклянные панели.
  • Укрывная пленка.
  • Поликарбонат.

В настоящее время применять стеклянное покрытие недопустимо затратно, а его эффективность в качестве укрывного материала очень низкая.

Чертежи теплицы из поликарбоната своими руками из профильной трубы

Установка каркаса

Пленка отличается низкой стоимостью, но и надежность такого защитного компонента очень сомнительная. В зимнее время большая масса осадков может легко оборвать покрытие.

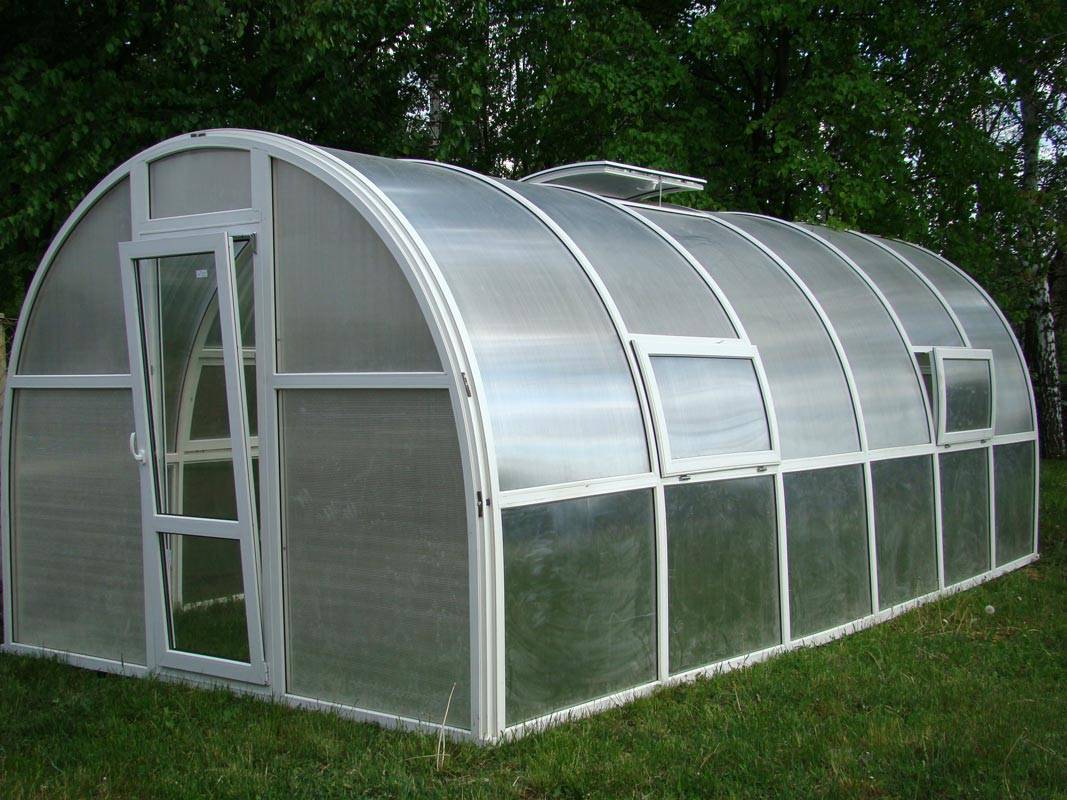

Оптимальной является теплица своими руками из поликарбоната (чертеж из профильной трубы на видео). Поликарбонатные листы очень просто монтировать, если план изначально был составлен верно.

Завершающей стадией сбора теплицы является обшивка сотовым поликарбонатом. Поликарбонатные листы просто укладываются на каркас и прикрепляются к нему саморезами с термошайбами. Этот крепежный инструмент позволяет избежать утечки тепла из помещения в местах скрепления.

Следующий лист укладывается встык к предыдущему и закрепляется точно так же. Места стыка между листами можно обработать герметиком, либо взять специальный соединительный профиль. В любом случае, требуется добиться герметичности, и оба способа позволяют выполнить это.

С чего начать?

Перед изготовлением каркаса своими руками, нужно принять решение относительно внешнего вида будущей теплицы. Чаще всего используются конструкции «арка» или «домик».

Последний вид не имеет особенного преимущества, просто его чаше всего и сегодня используют по привычке, так как ранее для покрытия теплицы использовали стекло, которым арочное строение накрыть было бы сложно.

Популярные статьи  Перепланировка квартиры: что можно, а что нельзя делать самостоятельно

Для основных рам каркаса будущей теплицы, рекомендуется взять трубу размера 4х2 см. Для горизонтальных соединительных элементов можно использовать профиль размера 2х2 см.

Если хотите качественно изготовить каркас такой конструкции, как теплица из профильной трубы своими руками – чертежи должны быть сделаны обязательно. Такой ход позволит правильно выбрать размеры и тем самым исключить большие потери металла во время нарезки деталей.

Изготовление металлопрофильного каркаса своими руками не самое дешевое удовольствие, поэтому расчет рекомендуется проводить таким образом, чтобы на изготовление рамы пошло не более одной стандартной трубы размером 6,05м.

Оптимальный размер при двускатного строения рассчитывается следующим образом. Если высота принимается за 1,7 м, то на две рамы потребуется 3,4 м трубы, после чего остается еще 2, 65 м профиля.

Видео

Каркас теплицы из профильной трубы .Как сделать теплицу своими руками. ч.1

При учете ската крыши ширина одной рамки должна составить 2,25 м. Главное следить, чтобы после перекрытия каркаса осталось по 10 см материала с каждой стороны на боковые свесы.

При желании можно начать изготовление теплицы используя полукруглые рамы. Тут размеры конструкции будут большими в сравнении с двухскатной, что повышает общюю полезную внутреннюю площадь.

Видео

Каркас для теплицы. Теплица под поликарбонат. Теплица из профильной трубы своими руками.часть2

Но стоит учесть, что самостоятельное изготовление арочной теплицы из квадратной трубы предполагает использование такого аппарата как трубогиб. Благодаря ему получится качественно согнуть профиль, так как вам нужно.

Стоит задуматься, ведь ценовая политика такого приспособления очень высокая, а изготовление трубогиба используя подручные средства под силу не каждому.

Существует несколько способов гибки профиля, без использования специального аппарата, но такие методы не дадут идеального сгиба и могут привести к деформации дорогостоящего материала.

Видео

Как согнуть профильную трубу.Гибка труб ручным трубогибом для профильных труб.

Двери и форточки

Для эффективной вентиляции теплицы размером 3×6 м необходимо установить 3 — 4 форточки 40×120 см. Схема их расположения должна предусматриваться на стадии проектирования, чтобы не подстраиваться под пролёты готового каркаса. Форточки лучше устанавливать в верхней части теплицы на боковых стенках.

Подготовка начинается с вырезания из обшивки прямоугольного куска поликарбоната. Желательно попасть в проём между элементами каркаса, но достаточно и близко расположенной горизонтальной поперечины. По размерам листа изготавливается каркас для форточки из уголка или профиля. Поликарбонат крепится саморезами, ими же к верхним углам прикручиваются шарниры. Снизу приваривается кусок цепи, которым форточка будет фиксироваться в открытом состоянии.

Чертежи теплицы из поликарбоната своими руками из профильной трубыДля эффективной вентиляции теплицы размером 3×6 м необходимо установить 3 — 4 форточки 40×120 см

После удаления напильником заусениц края поликарбоната оклеиваются скотчем. Затем нужно вставить форточку на место и убедиться, что ничего не мешает её движению. После проверки свободные части шарниров крепятся к поперечине.

Сборка двери производится по такой же технологии, но рама усиливается одной или двумя поперечинами. Вставляется в подготовленную при сварке каркаса лудку. Если планируется пользоваться садовой тележкой, ширина делается в 1 м, если нет — достаточно 0,6 м.

Особенности и виды

Большинство рекомендаций, которые можно найти в интернете, рассчитаны на применение стандартных трубчатых конструкций. Профильная труба может иметь либо прямоугольную, либо квадратную форму.

Самодельные парники обычно выполняются в одном из трех вариантов:

  • пристраиваемые к домам (кровля может односкатной или овальной, без выраженной симметрии);
  • обособленные арочные постройки;
  • теплицы «домиком», оснащенные двускатной кровлей.

Типичная величина составных частей определяет самые распространенные габариты построек: 3, 4, 6 или 12 м по длине, от 2 до 6 м по ширине. Самые удобные габариты для пары параллельных грядок – 3х6 м, для трех грядок – 3-12х4-6 м.

Методика изгибания профильных труб с предварительным нагревом

Подобную технику изгибания труб применяют в тех случаях, когда заготовленные профильные изделия имеют достаточно большую толщину стенок. Предварительно профиль нужно заполнить просеянным песком, чтобы в результате работы получился качественный равномерный сгиб. Кроме того, нужно подготовить средства индивидуальной защиты – толстый перчатки и безопасный источник огня.  «Как сделать теплицу из профильной трубы своими руками – инструкция по шагам».

Техника выполнения горячей гибки выглядит так:

На первом этапе изготавливают деревянные заглушки для трубы в форме пирамид. Длина такой заготовки должна быть больше ширины ее основы в 10 раз, а площадь широкой части должна превышать просвет трубы, как минимум, вдвое.
Когда заготовка подходит по размерам к трубе, в ней с четырех сторон делают небольшие желоба, по которым будут выходить газы, образующиеся при нагреве трубы. Вторую заглушку обрабатывать не нужно.
Далее обрабатываемый участок трубы предварительно обжигают.
Любой мелкий наполнитель нужно перед засыпкой в трубу просеять сквозь мелкое сито. Так вы избавитесь от крупных частиц, которые могут отпечататься на поверхности трубы при нагреве. После этого удаляют очень мелкие частицы песка, используя сито с ячейкой 0,7 мм, чтобы они не спеклись при нагреве внутри трубы.
Подготовленный песок прокаливают при 150 ℃.
С одной стороны трубы устанавливают глухую пробку без желобков. С другой стороны в профтрубу помещают воронку, по которой насыпают внутрь прокаленный песок небольшими порциями.
При периодическом простукивании стенок можно убедиться, что песок хорошо уплотнен – звук будет глухим. Как только труба будет полностью заполнена песком, вставляют вторую заглушку с желобами.
Место будущего сгиба трубы отмечается мелом. После этого отрезок трубы нужно надежно закрепить в тисках, наложив его на шаблон

Популярные статьи  Какой выбрать силовой удлинитель: рейтинг ТОП-9 удлинителей для профессионалов

Обратите внимание, что изделия со сварными швами нужно изгибать так, чтобы место соединения размещалось сбоку. А вот выполнять гибку вдоль сварного шва не стоит.
По разметке начинают прогревать металл до красного цвета

Когда материал станет достаточно мягким, ему придают требуемую форму одним плавным и четким движением.

Когда заготовка остынет, изгиб сравнивают с шаблоном. При идеальном выполнении работы можно вытаскивать заглушки и высыпать песок из профиля.

Желательно, чтобы все работы по горячей гибке, производились в один прием. Каждый последующий нагрев приведет к утрате металлом прочности.

В заключение отметим, что по большому счету справиться с возведением теплицы для дачи из профильных труб могут даже начинающие строители. Вне зависимости от ее конструкции, все основные работы будут выполняться по общему принципу. Единственными различиями могут быть особенности ландшафта и предпочтения хозяев, которые нужно будет учесть при строительстве.

Учитываем особенности материалов

Выбирая в качестве покрытия для теплицы сотовый поликарбонат, обычно предполагают строить арочное сооружение, так как этот материал, в отличие от стекла, отлично гнется. Но придать такую форму металлическому каркасу не так просто, особенно если делать его из профильных труб. Поэтому перед будущим владельцем теплицы встает дилемма: какую конструкцию выбрать.

Решение часто зависит от наличия или возможности арендовать необходимый инструмент: сварочный аппарат и трубогиб. Если они есть, выбор формы ограничивается только личными предпочтениями. Если их нет, либо вы не имеете должного опыта их использования, лучше остановиться на теплице-домике с прямыми стенами и скатной крышей. Или нанять мастера, но тогда с идеей сэкономить придется проститься.

Однако есть ещё один вариант: сделать нечто среднее между арочной и прямоугольной конструкцией. А именно – каплевидную, с небольшим радиусом изгиба и острой крышей. Это позволит не думать о том, как сделать дугу из профильной трубы своими руками без трубогиба.

Придать профтрубе такую форму можно и без специальных приспособленийИсточник postroitbanju.ru

Выбираем профильную трубу

Преимущество профильной трубы перед обычной, круглого сечения, заключается в её большей прочности при меньшей толщине стенок. И в меньшей массе при одинаковом погонаже, что облегчает каркас, не делая его менее надежным.

Кроме того, квадратное или прямоугольное сечение элементов каркаса и его плоские грани облегчают монтаж покрытия, как крепится поликарбонат к каркасу теплицы из профильной трубы гораздо проще, чем к круглым трубам.

Плоская поверхность крепления обеспечивает лучшее прилегание материаловИсточник teplica-exp.ru

Выбирают трубы по таким параметрам, как материал изготовления и размеры.

Стальные профтрубы выпускают с защитным цинковым покрытием и без него. Выбирая тот или иной вид, нужно иметь в виду особенности работы с ними.

Оцинкованные трубы.

Их главное достоинство – это наличие защитного покрытия стенок с обеих сторон, предотвращающего коррозионные процессы и появление ржавчины. Такие изделия не нуждаются в дополнительной обработке ни после монтажа, ни в течение всего срока эксплуатации. Но их можно сваривать только специальными аппаратами, бытовые приборы для этого не годятся. А при попытке согнуть трубы можно нарушить целостность защитного покрытия. Поэтому в домашних условиях из них обычно строят скатные теплицы, а для сборки используют болтовые соединения.

В продаже есть специальный крепеж для безсварного соединения профильных трубИсточник pellete.ru

Трубы без покрытия.

Они дешевле оцинкованных, без проблем гнутся и соединяются методом сварки. Но, решая, как изготовить теплицу из профильной трубы своими руками, нельзя забывать о том, что для сохранения её прочности и достойного внешнего вида каркас необходимо защитить от губительного воздействия тепла и влаги, которые так необходимы растениям.

Поэтому прежде чем закрывать готовый каркас поликарбонатом, его нужно механически очистить от сварной окалины и следов ржавчины, обезжирить, загрунтовать и покрасить. Обновление лакокрасочного покрытия не раз может потребоваться и в течение всего срока использования сооружения.

Окрашенный каркас прослужит дольшеИсточник yandex.net

Оптимальный размер сечения профтрубы для стандартной теплицы 40х20 мм при толщине стенок 2 мм. Из неё делают несущие элементы и каркас двери. Для поперечных стяжек и изготовления форточек достаточно сечения 20х20 мм и меньшей толщины.

Сечение профтрубы подбирается в зависимости от предполагаемой нагрузки и размеров конструкцииИсточник maja-dacha.ru

Выбираем поликарбонат

Выбирая между монолитным и сотовым поликарбонатом следует предпочесть последний, так как он лучше держит тепло благодаря находящемуся в сотах воздуху.

Самая высокая светопропускаемость у прозрачных листов.

Толщина поликарбоната подбирается в пределах 4-10 мм и зависит от следующих факторов:

  • гибкость – материал должен гнуться до нужного радиуса;
  • форма конструкции – для скатных крыш лучше использовать листы толщиной не менее 6-8 мм, для арочных и каплевидных, а также для вертикальных стен достаточно 4-6 мм;
  • шаг между опорными элементами каркаса.

При отсутствии защитной пленки материал разрушится через 1-2 годаИсточник otomatah.ru
