Особенности скважин
Технологии бурения скважин различны. Обратившись в конкретную компанию по оказанию подобного рода услуг, владелец получит предварительный анализ грунта на собственном участке. По результатам будет найден способ бурения. Трубы выбирают, соотносясь с особенностями скважин:
Глубина. В случае низкого залегания водоносного слоя, необходимо задуматься о надежности соединения труб, по которым пойдет поток, если цельные конструкции малы для параметра. Резьбовые требуют регулярного осмотра. Сварка – единственный выход.
Структура грунта. Тяжелые почвы, движение – окажут разрушающий эффект на обсадку скважины. Но не стоит обольщаться, если скважина оборудована на песчанике. Тогда учитывают уровень промерзания – климат оказывает на материал труб сильное воздействие.
Диаметр скважины
Это важно для насосного оборудования – нельзя допустить воздействие вибрации насоса на стенки скважинной трубы. Либо придется выбирать оборудование без центробежной силы, которое слабее по производительности
Добросовестные сотрудники компании дадут дельный совет о возможном материале труб. Если решено к услугам профессионалов не прибегать, то следует оценить положение на примере соседей или близлежащего колодца. Есть нюанс – на одном и том же участке, существующий горизонт и структура грунта могут разниться, и принятые расчеты окажутся неточными.

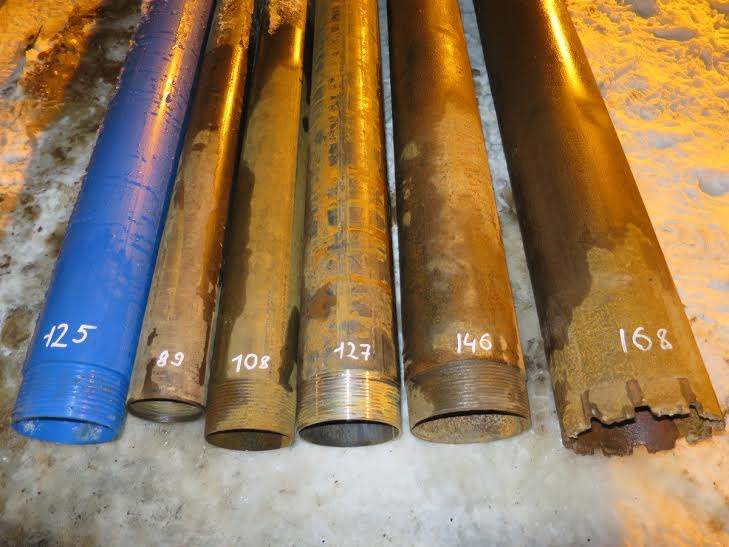

Виды обсадных труб для скважин
Каждый из них имеет ряд преимуществ и недостатков, что определяет целевое назначение. Если не понятно, какие трубы лучше для скважин той или иной глубины, читайте далее или обратитесь к специалистам.
Трубы из металла
Здесь есть еще одна классификация. Изделия делятся на виды, и бывают:
- чугунными или стальными;
- эмалированными;
- оцинкованными;
- из нержавейки.
Сказать однозначно, какая обсадная труба для скважины лучше нельзя, потому что каждый тип находит применение в зависимости от климата, особенностей грунта, глубины залегания водоносных платов, других факторов.
Самым популярным видом металлических обсадных труб являются стальные. Сталь применима для устройства артезианских скважин, когда глубина доходит до отметки залегания известняковых водоносных пластов. Не знаете, какую трубу выбрать для скважины? Сталь – универсальный материал, который подойдет для источника любого типа и целевого назначения. Преимуществами являются:
- Продолжительный период эксплуатации.
- Высокая несущая способность при небольших габаритах.
- Невосприимчивость к внешним механическим воздействиям и деформациям.
- Устойчивость к истиранию, возможность чистить источник от донных отложений.
За все перечисленные требования к обсадным трубам придется заплатить. Высокая стоимость и большой вес – это минуты металлический обсадок для скважин. В процессе эксплуатации у воды появляется металлический привкус. Самостоятельно смонтировать шурф тяжело ввиду большой удельной массы.
Трубы из асбестоцемента
Это материал, себестоимость которого ниже. Он устойчив к воздействию солей. Асбестоцемент уже много лет используется при строительстве гидросооружений. Перечень главных преимуществ следующий:
- Исключается появление очагов коррозии.
- Допустимый эксплуатационный период – 65 лет.
- Стоимость доступна, всегда имеется в продаже.
Но есть и ряд недостатков, и первый из них заключен в том, чтобы такие обсадные трубы не применяют для обустройства артезианской скважины. Кроме того:
- Сложный монтаж, необходимость применения спецтехники.
- Материал хрупкий, боится механических ударов, что усложняет транспортировку.
- Предусмотрено фланцевое соединение или сочленение стык в стык, что не гарантирует герметичность.
- Требуется регулярное обслуживание. На поверхности появляется налет, который придется снимать.
Диаметр обсадной трубы для скважины и толщина стенок варьируется, но представленный ассортимент обладает меньшим диапазоном сфер применения, чем металл или пластик.
Трубы из пластика
Полиэтилен НД, ПВХ и полипропилен продолжает выдавливать с рынка конкурентов из металла и бетона. Популярность обеспечили конкурентные преимущества, коих много:
- Увеличенная продолжительность эксплуатации.
- Абсолютная инертность по отношению к солям и другим химическим элементам.
- Исключено появление очагов коррозии, гниения.
- Малый удельный вес позволяет выполнять работы без строительной техники.
- Предусмотрено резьбовое соединение, позволяющее добиться абсолютной герметичности.
- Простота транспортировки, хранения, использования ввиду малого веса.
Чтобы понять, какую трубу лучше использовать для скважины, если бюджет ограничен, добавьте в этот список низкую стоимость. Недостатком можно выделить ограничение по глубине скважины, которая не может превышать 60 метров. В остальном все зависит от выбранной толщины стенок и геометрии сечения.
Расчет диаметра трубы для обсадки скважины
Рассчитывая планируемый дебит, нельзя забывать, что он напрямую зависит от диаметра обсадных труб. Иными словами, запас воды больше в том источнике, для устройства проектом предусмотрен больший диаметр труб для скважины на воду.
Но и это не единственный фактор, влияющий на выбор. В учет берутся параметры насосного оборудования, которое планируется установить. В среднем, чтобы прокачать 4 кубометра воды, потребуется насос, диаметр корпуса у которого порядка 8 см. Должен быть запас, который составляет по 5 мм с каждой стороны.
Это расстояние от насоса до внутренней поверхности обсадной трубы. Поэтому в данном случае к 80 мм нужно прибавить 2 раза по 5 мм. Получается, что для реализации поставленной задачи потребуется обсадная труба, диаметр которой 100 мм.
Зависимость диаметра эксплуатационной трубы от габаритов насоса ↑

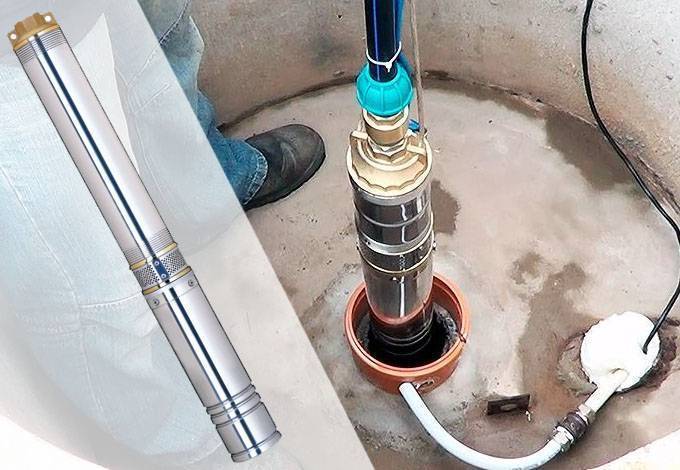

Диаметр скважины на воду напрямую зависит от типа и размера насоса, и наоборот, выбор насосного оборудования осуществляется в соответствии с габаритами обсадной колонны.
Если зеркало воды находится недалеко от поверхности, тогда для водозабора можно использовать самовсасывающие поверхностные насосы, которые часто идут в комплекте с гидроаккумуляторами и называются насосными станциями.
При использовании насосной станции диаметр скважины на воду зависит от диаметра водоподъемной трубы или шланга, который опускается вниз. Как правило, в этом случае достаточно 50-миллиметровой обсадки, чтобы обеспечить нормальную работу системы водоснабжения.
Минимальный диаметр глубинных насосов для скважин равняется 3 дюймам (76 мм). Установку таких аппаратов можно осуществлять уже в 90-миллиметровую обсадную трубу. Тем не менеедля бытовых потребностей в большинстве случаев применяются 4-дюймовые агрегаты, которые стоят дешевле и обладают более высокой производительностью. Для их нормального размещения используется эксплуатационная колонна не менее 110 мм.
Расстояние между корпусом и стеной обсадки не должно быть меньше 2 мм по всему радиусу. При этом для вибрационных погружных насосов данный критерий является более жестким, поскольку при непосредственном контакте с эксплуатационной колонной может произойти разрушение конструкции.
Чтобы точно определить диаметр трубы для скважинного насоса, можно воспользоватьсяпростой формулой:
D(обсадки) = D(насоса) + зазор + толщина стенки
Таким образом, для 3-дюймового агрегата минимальный диаметральный размер отверстия будет составлять:
D = 76 + 4 + 5 = 85мм
Исходя из этого, для таких устройств подойдет колонна 90, 113 или 125 миллиметров (в соответствии с приведенной выше таблицей).
Дляпогружныхскважинных насосов диаметром 4 дюйма (102 мм) допустимый размеробсадной колонны, соответственно, будет другим:
D = 102 + 4 + 5 = 111 мм
По таблице подбираем необходимые габариты: 113, 125 или 140 миллиметров.
С одной стороны, скважина малого диаметра сложна в обслуживании и имеет склонность к быстрому заиливанию, с другой – бурение и обустройство слишком больших скважинных отверстий финансово невыгодно. Иногда очень сложно самостоятельно найти наиболее рациональное решение. В этом случае не лишним будет воспользоваться помощью специалистов.
Какой диаметр трубы выбрать для скважины?
Для правильного подбора материала необходимо правильно оценить не только частные особенности участка, но и задачи, для выполнения которых создаются скважины, мощность и диаметр насоса. Диаметр обсадной трубы рассчитывается от используемого погружного насоса.
Бытовые погружные насосы для скважин бывают двух диаметров:
- 3 дюймовые (74 мм)
- 4 дюймовые (100 мм)
Поэтому надо обратить особое внимание на диаметр эксплуатационной трубы. Трубы для насоса 74 мм выбирать надо так: 74 мм (диаметр насоса) + 4 мм зазор между насосом и трубой + 15 мм (толщина стен трубы П/Э ) = 93 мм
Трубы для насоса 74 мм выбирать надо так: 74 мм (диаметр насоса) + 4 мм зазор между насосом и трубой + 15 мм (толщина стен трубы П/Э ) = 93 мм.
Ближайший существующий минимальный наружный диаметр трубы ПЭ для эксплуатационной колонны под такой насос будет 95 мм. Соответственно, диаметр ближайшей обсадной трубы (стальной) равен 127 , 133 мм.
Трубы для насоса 100 мм расчет производится также: 100 мм + 4 мм + 15 мм = 119 мм. Конечный диаметр эксплуатационной колонны трубы ПЭ под такой насос 125 мм. Соответственно, диаметр ближайшей обсадной трубы (стальной под трубу ПЭ 125 мм.) равен 152 ,159 мм.
Мы привели пример идеального варианта, но т.к. скважина – это сложное гидротехническое сооружение, на конструкцию которого влияют многие факторы, в частности гидрогеологический разрез района бурения. Поэтому может потребоваться несколько обсадных колонн, с разными диаметрами труб, что приведет к увеличению начального диаметра обсадной колонны или уменьшению конечного.
Конструкция скважины на воду корректируется в процессе бурения и грамотность её исполнения напрямую зависит от квалификации бурового мастера и компании исполнителя.
В чем разница между 3-х и 4-х дюймовым насосом?
В большинстве случаев на выбор заказчиком исполнителя, как правило, влияет более низкая стоимость 1 погонного метра пробуренной скважины. Поэтому в погоне за заказчиком некоторые исполнители, чтобы предложить более низкую цену уменьшают начальный диаметр труб обсадной колонны, в результате чего получаем конечный диаметр скважины только под 3 дюймовый насос.
- К примеру стоимость 3-х дюймового насоса фирмы “Grundfos» от 40 тыс. рублей и выше. Не считая китайских насосов.
- Стоимость 4-х дюймового насоса начинается от 10 тыс. рублей и выбор их огромен.
Хорошо подходит:
- Для скважины, которая будет использоваться для водоснабжения жилого дома круглогодично, мы рекомендуем 3-х дюймовый надежный насос фирмы «Grundfos», который несомненно оправдывает свою стоимость. Существует много других марок производителей 4-х дюймовых насосов хорошего качества, а стоимостью значительно ниже, чем насос «Grundfos».
- Для небольшого земельного участка с летним домиком, в который вы приезжаете по выходным дням в короткий дачный сезон, может быть нецелесообразна установка дорогого оборудования, используемого время от времени.
Ознакомиться детально с видами насосов и их отличиями можно ЗДЕСЬ.
Виды обсадных труб для скважин на воду
На сегодня материалом для производства обсады служит следующее сырье: металл, пластик, асбоцемент. Каждый имеет преимущества и недостатки в сравнении с другими. Подробно:
Сталь
Металлические обсадные трубы представлены в следующих вариантах: эмаль, оцинковка, нержавейка, традиционная сталь. Объединяющее достоинство – жесткость. Таким трубам не угрожают подвижки и давление грунта, вибрация, следовательно, скважина прослужит владельцам долго. Производители дают гарантию от 50 лет. Кроме того, глубина скважины, может быть, любой – по длине и диаметру. Но есть и нюансы каждого вида:
- Традиционная сталь легко подвержена коррозии. Отслаивающийся металл представляет угрозу здоровью и насосному оборудованию, не защищенному многоступенчатыми фильтрами.
- Эмалированную обсаду скважины нельзя подвергать грубой чистке, сколам во время установки. Это также приведет к ржавчине.
- Оцинковка со временем способна выделять в воду вредные для здоровья человека вещества. Кроме того, она мягкая и способна деформироваться от подвижек грунта.
Нержавеющая сталь – дорога. Собственно, любой металл обойдется владельцам в круглую сумму, поэтому требуется выбирать оптимальный по своим качествам.
Тем не менее владельцам глубоких скважин следует задуматься об установки именно металлических конструкций. Заплатив один раз и подвергая автономный водопровод регулярно профилактике, можно ни о чем не беспокоиться.
Пластик
Все модификации труб из этого материала – ПНД, ПВХ, полипропилен – объединяют несколько плюсов – легкость при установке, экологичность, не подверженность коррозии и приемлемая цена.
Однако, есть существенные недостатки:
- Пластиковая обсада бессильна перед подвижками грунта – сломается. Деформируется она и при сильных морозах – требуется наличие греющего кабеля.
- Глубина для пластиковых труб имеет значение – их, как правило, устанавливают в мелкие шахты. Если все-таки владельцы решают сделать обсаду в скважину значительную по глубине. То без резьбовых или муфтовых соединений не обойтись. А они со временем теряют герметичность. Отсюда проблемы – загрязнение питьевой воды, деформация всей обсады, разрушение стенок шахты.
- Как правило, обсаду из пластиковых труб используют в тандеме со стальными трубами. Получается двойная выгода – прочность скважины и чистота ресурса. Естественно, цена возрастает.
Асбоцемент
Трубы, изготовленные по технологии заливки бетоном – классические в использовании их для колодцев, септиков, скважин. Имеют большой диаметр, устойчивы к коррозии, обладают неограниченным сроком эксплуатации. Но теряют свою популярность в связи с хрупкостью материала. Кроме того:
- Это достаточно тяжелые конструкции и без установки в скважину подобной обсады не обойтись без строительной техники. Естественно, на конечном результате оплаты это скажется.
- Бетон способен впитывать грязь и очистить его не так-то просто. Для этого придется осушать скважину полностью и тратить на работу несколько дней. Все сколы и прочие дефекты устраняются сразу.
- Регулярная профилактика проводится только специалистами, обладающими знаниями об особенностях асбоцементной трубы. Иначе срок эксплуатации из-за неаккуратного действия, снижается в разы.
- В зависимости от толщины стенок, трубы из асбоцемента могут стоить дорого. Поэтому цена, в отличие от стоимости металла не всегда оправдывает качество обсады.

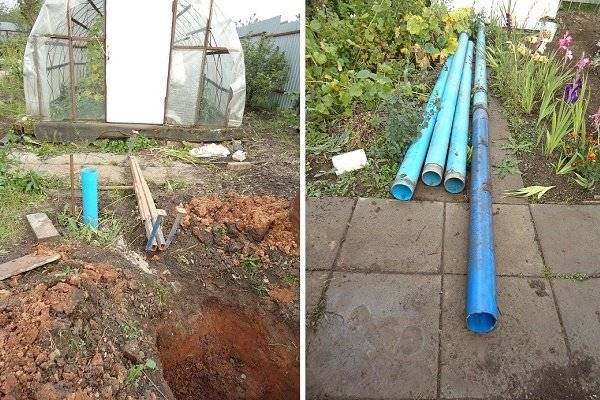

Трубы нПВХ
Для бытовой скважины в Московской области подходит однотрубная конструкция на основе нПВХ. Аббревиатура нПВХ означает «непластифицированный поливинилхлорид».
Цилиндрические варианты легко устанавливать. Выкопать круглый котлован проще, чем котлован с прямыми углами. Отсутствие углов обеспечивает равномерное давление на стенки резервуара. Это снижает вероятность появления протечек. За счет отсутствия углов увеличивается полезный объем.
При подборе размера используется следующая таблица:
Внешний диаметр (мм) | Глубина монтажа (м) | Категория | Тип насоса (дюймы) |
113 | до 91 | стандартные | 4 |
125 | до 117 | усиленные | 4 |
129 | до 260 | усиленные | 4 |
140 | до 201 | усиленные | 5 |
Подходящий размер для большинства участков в Московской области: 125 мм. Усиленный контур с толщиной 6 мм отлично выдерживает давление грунта.
Достоинства обсадки из нПВХ пластика:
- Экологически чистый состав.
- Уменьшенный вес конструкции.
- Высокая прочность.
- Устойчивость к растяжению.
- Устойчивость к гидроударам.
- Отсутствие коррозии в почве.
- Простая технология монтажа.
- Антибактериальные свойства.
- Защита от водного камня.
- Срок эксплуатации: не менее 50 лет.
Мы устанавливаем качественные обсадные трубы от российского . Качество изделий, которые выпускает партнер, подтверждено сертификатами соответствия. Материалы соответствуют не только российским, но и международным стандартам. Гарантия на обсадку действует до 10 лет.
Применение нПВХ ограничено при сложном разрезе почвы и при большой глубине скважины. Но в Московской области подобные условия работы встречаются редко.
Рисунок 4: Обсадная труба нПВХ.
Как выбрать трубы для водоснабжения, исходя из материала
Материал нового поколения, используемый во многих отраслях, – это пластик. Так и пластиковые трубы пользуются популярностью. Основные их преимущества – легкость и долговечность. Привлекают пользователей также несложный монтаж, удобство в использовании и, конечно, доступная цена. Такие трубы применяются для внешнего и внутреннего водоснабжения и водоотведения.
Итак, основные преимущества пластиковых труб:
-
Легкий вес;
-
Прочность и долговечность;
-
Низкая отдача тепла;
-
Эластичность;
-
Удобство при монтаже и в использовании;
-
Отсутствие влияния на качество воды.
Однако в использовании пластиковых труб тоже есть свои нюансы. При эксплуатации следует соблюдать определенные правила:
-
Температура жидкости в трубах не должна превышать крайнюю границу;
-
Не использовать для проведения запрещенных химических составов во избежание вступления в химическую реакцию с трубами;
-
Соблюдать непростые условия монтажа определенного вида труб — фитингов;
-
Производить монтаж с учетом видовых отличий труб.
Действительно, пластиковые трубы бывают разных видов. Рассмотрим их подробнее.
Полипропиленовые трубы
Вам предстоит проложить водоснабжение частного дома. Какие трубы выбрать? У полипропиленовых высокая термоустойчивость (до 90 градусов), что дает возможность использовать их как для холодного, так и для горячего водоснабжения, а также и для водяного отопления. Существуют армированные и неармированные трубы. Первые выдерживают высокую температуру, вторые используются для холодной воды.
Еще один плюс в сторону полипропиленовых труб — их долгий срок службы. При правильном использовании они способны до 50 лет радовать хозяев своей прочностью. При этом стоимость их довольна невысока.
Выделим плюсы и минусы полипропиленовых труб. Из положительных качеств следует отметить:
-
Невысокую стоимость;
-
Прочность;
-
Несложный монтаж;
-
Герметичные соединения;
-
Пригодность для проведения жидкостей высоких температур.
При этом существуют и свои недостатки:
-
Соединения неразъемны, а это значит, что при неправильном монтаже придется вырезать Данный участок и заново его припаивать;
-
Для монтажа необходим специальный сварочный аппарат.
Металлопластиковые трубы
Для собственного водоснабжения хорошо подходят и металлопластиковые трубы. В их корпусе есть металл, но при этом они достаточно хорошо гнутся, соответственно, облегчают монтаж.
Из преимуществ металлопластиковых труб можно отметить следующие:
-
Возможна скрытая прокладка трубопровода;
-
Довольно низкая стоимость;
-
Трубы можно гнуть;
-
Нет необходимости в дополнительном соединительном оборудовании;
-
Облегченный монтаж.
Но есть и свои недостатки:
-
Недостаточная морозоустойчивость;
-
Резьбовые соединения требуют подтяжки;
-
Высокая стоимость металлических фитингов.
Полиэтиленовые трубы (ПНД)
Обычные полиэтиленовые трубы — неплохой вариант для наружного водоснабжения, ведь они достаточно морозоустойчивы, не треснут даже при замерзании воды. В основном их используют для холодного водоснабжения. При этом для горячей воды также существуют трубы из сшитого полиэтилена.
Основные преимущества полиэтиленовых труб:
-
Пластичность, что удобно при монтаже;
-
Морозоустойчивость;
-
Сшитый полиэтилен подходит для высоких температур, нет необходимости в сварке, соединяются с помощью фитингов.
Основные недостатки:
-
Для монтажа обычного полиэтилена требуется сварочный аппарат;
-
Сшитый полиэтилен имеет более высокую стоимость.
Трубные изделия из асбестоцемента
Также обсадная колонна может обустраиваться посредством асбестоцементных трубных изделий, при этом они вполне могут заменить стальные изделия с хорошей материальной выгодой. Но асбоцемент имеет некоторые особенные свойства, которые следует учитывать при монтаже обсадной колонны.
Среди важных характеристик асбоцементных труб можно назвать следующее:
Соответствие материала экологическим требованиям и нейтральность по отношению к химическим веществам. Эти свойства материала говорят о том, что во время эксплуатации исключается возможность попадания в воду вредных элементов.
Существует мнение, что асбесту присущи канцерогенные свойства, но оно не имеет обоснований
Да, в воде могут присутствовать волокна материала, но в незначительном количестве, которое легко удаляется посредством бытовых устройств, фильтрующих воду.
Асбоцемент отличается хрупкостью, следовательно, требует осторожности в процессе монтажа и эксплуатации. Кроме того не рекомендуется проводить дополнительное бурение готовой скважины, обсадная колонна которой выполнена из асбестоцемента.
Асбестоцементные трубные изделия имеют достаточно толстые стенки, что предполагает бурение скважин большего размера для установки таких изделий.
Труба, для изготовления которой использовался асбоцемент, не может применяться в качестве фильтрационной колонны в скважинах на песок, поэтому находят применение только в артезианских скважинах.
Физические особенности материала позволяют использовать трубы в скважинах до 100 метров.

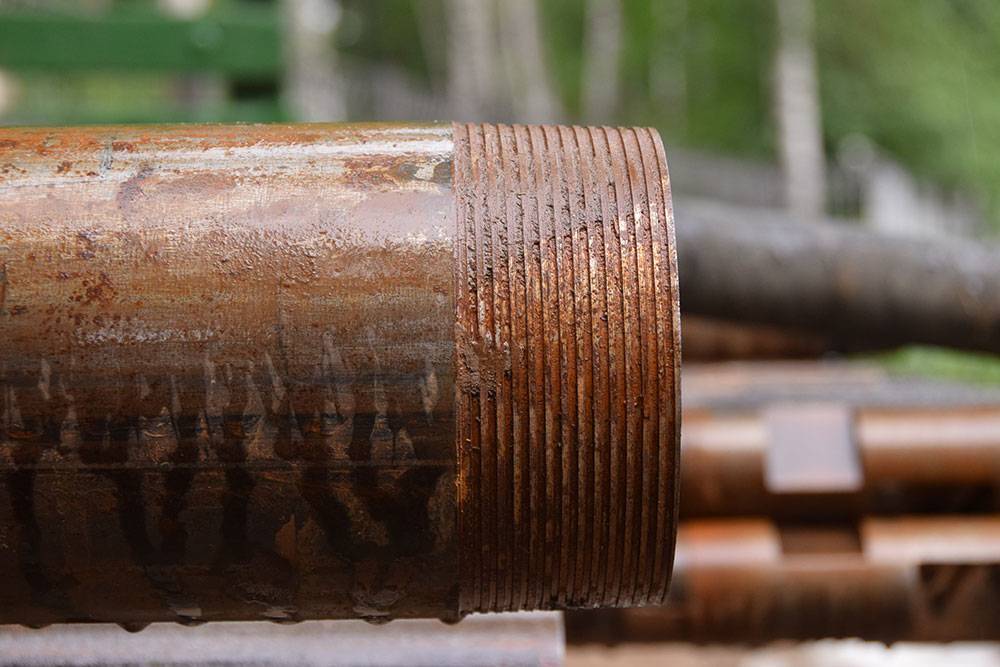

Особенности труб для скважин из черного металлопроката
Черный металл, как материал для изготовления обсадных труб, пользуется большой популярностью при бурении скважин на воду. Обсадная колонна с толщиной стенки свыше 6 мм относится к вечным материалам, поэтому скважина может безупречно функционировать в течение полувека.
Использование такого материала делает одинаковым срок эксплуатации скважины и водоносного горизонта.
Сталь, используемая для изготовления обсадных труб, имеет некоторые особенности, которые необходимо знать для полного представления о скважинах такого типа:
- Сталь относится к экологически чистым материалам, поэтому ее контакт с водой не сопровождается выделением химических веществ. Образующая на металлических поверхностях ржавчина не способна растворяться в воде и не способствует повышению уровня содержания железа, как считают многие люди. Удаление ржавчины происходит при пропускании воды через обычный бытовой фильтр (подробнее: «Как выбрать фильтр на трубу для воды – обзор возможных вариантов, плюсы и минусы»).
- Высокие прочностные характеристики и ударная вязкость не допускают образование дефектов или разрушения обсадной трубы в процессе монтажа или эксплуатации.
- Засорение или заиливание скважины, а также случайное попадание посторонних предметов устраняется добуриванием или выполнением других работ посредством буровых инструментов.
- Стальная обсадка позволяет бурить скважины даже в том случае, если водоносный горизонт залегает очень глубоко.
Наиболее эффективным считается использование стальных обсадных колонн при бурении глубоких артезианских скважин на участках постоянного проживания. Неглубокие скважины, которые планируется использовать только в определенный сезон, лучше всего обустраивать посредством более дешевых материалов.
Изделием высокого качества является цельнотянутая труба бесшовного типа. Наличие сварного шва снижает прочность трубы, и при высокой нагрузке можно наблюдать появление трещин и разрывов.
Монтаж
Монтаж скважины производится сверление в грунт бура, диаметр которого должен быть меньшим диаметра обсадки. Инструмент необходимо вытащить из земли для удаления загрязнений. Когда глубина будущей скважины достигнет двух метров можно осуществлять спуск обсадного элемента.
Дальнейшее бурение своими руками осуществляется с обсадкой до момента появления водоносного слоя, если нужно, трубу можно нарастить одним из способов, описанных выше. Классическая обсадная колонная состоит из следующих частей:
- Начальный фильтр для очистки, который обычно представляет собой нержавеющую сетку или проволоку.
- Донный фильтр, который выполняется из гравия. Он служит защитой вод от загрязнений, которые могут попасть снизу.
- Герметичный оголовок, который служит защитой от внешних факторов. Крепление герметичного оголовка обеспечит отрицательное давление, которое будет способствовать увеличение притока воды. Для этих целей иногда применяется цементирование этого элемента
Применение для скважин на воду
При бурении скважин на воду применяется три вида обсадных труб: пластиковые, стальные и асбоцементные. С целью экономии финансовых средств и упрощения монтажа рекомендуется использовать пластиковую обсадку (ПВХ либо НВПХ).
Монтаж обсадной трубы выполняется при обустройстве водяных скважин на любую глубину. Погружение обсадки выполняется по завершению бурения полости. Используются составные трубы, стыкующиеся посредством резьбового соединения.
Диаметр обсадной трубы и самой скважины подбирается исходя из требуемой продуктивности источника. Сечение обсадки должно быть таким, чтобы в ней можно было расположить дренажный насос. Нижние секции обсадной колонны выполняются из перфорированных изделий, отверстия которых перекрываются сетчатым фильтром.
Ведется множество споров о том, какие трубы для обсадки скважин на воду лучше использовать – стальные, асбоцементные либо пластиковые. Ключевым недостатком металлических изделий является склонность к коррозии, которая может стать причиной характерного привкуса ржавчины и наличия осадков в воде, для очистки которых придется покупать недешевое фильтрующие оборудование, да и сами железные изделия стоят гораздо дороже аналогов.
Обсадные трубы из асбоцемента – бюджетное решение, недостатки которого заключаются в большой толщине стенок, что уменьшает полезный объем скважины, а также сомнительная санитарная пригодность (существуют исследования, указывающие на то, что асбоцемент является канцерогеном).
В целом, асбоцементные изделия можно применять для обсадки скважин при соблюдении следующих условий:
- при обустройстве артезианской скважины (такая труба не может иметь перфораций, что делает невозможным обустройство фильтрующей колонны в скважинах на песок);
- при наличии гигиенического сертификата на изделие.
По совокупности эксплуатационных качеств лучше всего для скважин на воду подходит пластиковая обсадная труба. Такие изделия просты в монтаже, дешевы, устойчивы к коррозии и долговечны (срок эксплуатации до 50 лет).
Пластиковая обсадка для скважин на воду
Для изготовления пластиковых обсадных труб может применяться четыре вида материалов:
- ПВХ – поливинилхлорид;
- нПВХ – непластифицированная разновидность поливинилхлорида;
- ПНД – полиэтилен низкого давления;
- ПП – полипропилен.
Наиболее востребованными являются изделия из НПВХ. В отличие от стандартных ПВХ изделий, трубы НПВХ классифицируются как напорные – они имеют большую механическую прочность и устойчивость к деформациям, что позволяет применять их в скважинах глубиной до 300 м.
Пластиковые обсадные трубы из ПВХ и НПВХ для скважин на воду производятся в следующие типоразмерах:
- Диаметр 90 мм, толщина стенки 5 мм;
- ДУ 110, толщина 6.3 мм;
- ДУ 125, толщина 7.6 мм;
- ДУ 140, толщина 10 мм;
- ДУ 165, толщина 12 мм.
Чаще всего применяются трубы диаметром 90 и 125 мм, поскольку под такой размер выпускается большая часть современных скважинных насосов.
Секции трубы (длина 3-12 метров), в зависимости от конструктивных особенностей, могут стыковаться в обсадную колонну двумя способами – с помощью резьбы либо раструба. Наибольшую надежность и герметичность обсадки обеспечивает резьбовое соединение, которое легко собирается своими руками, однако изделия с резьбой стоят дороже аналогов с раструбом.
Ведущим отечественным производителем полимерных обсадных труб из ПВХ и НПВХ является компания “Кормелл”, которая поставляет на рынок продукцию всех распространенных типоразмеров. Помимо фирмы “Кормелл” также хорошо зарекомендовала себя продукция компаний “СПТ”, “Бикс” и “Омега”.
Виды и характеристики
Назначение источника и состав грунта определяют тот вид обсадных конструкций, который экономически эффективен и обеспечивает надежную защиту пробуренного ствола на длительный срок. К таким изделиям относятся:
1 ) Асбоцементные, изготовленные из фибробетона. Применяются для обсадки с 1950-х годов. Их отличает дешевизна, надежность, стойкость к агрессивной среде и долговечность – срок эксплуатации составляет 60 лет. Но в связи с хрупкостью асбоцементного материала скважины устраиваются глубиной не более 100 метров, не позволяя вести монтаж и бурение в низких горизонтах.
Для повышения прочности стенки конструкции сделали толще, но дополнительный вес и размер увеличили затраты на монтажные работы.
При стыковке элементов не создается необходимая герметичность колонны, а недостаточная прочность материала не позволяет вести работы в нестабильных грунтах. Сомнения в чистоте воды, поступающей по трубам из асбоцемента, ограничивает их применение техническими нуждами.
2 ) Металлические – электросварные и цельнотянутые конструкции из стали, а также оцинкованный, эмалированный металлопрокат:
- нержавеющие цельнотянутые трубы для скважины – самый надежный и долговечный вариант защиты выработки от давящего грунта и агрессивной среды. Отсутствие коррозии увеличивает срок их эксплуатации в сравнении с изделиями из других материалов. Высокая стоимость цельнотянутого изделия ставит под сомнение экономическую эффективность проекта для шахт глубиной до 150 метров. Применять нержавеющую сталь целесообразно для обустройства артезианских скважин, поднимающих воду из известнякового водоносного слоя с большой глубины, где стенки конструкции испытывают повышенное давление;
- усиленная электросварная труба, с толщиной стенки 6 мм, дешевле нержавеющей, незначительно уступает по прочности, а внутренняя коррозия не ухудшает качество поступающей жидкости. Срок использования конструкции из шовных изделий, составляет не менее 50 лет и сопоставим с периодом эксплуатации высокодебитной скважины;
- оцинкованный и эмалированный варианты, сделаны из тонкой стали для уменьшения стоимости. Но защита металла от коррозии с помощью эмали и цинка, оксид которого при длительном контакте с водой опасен для здоровья, ненадежна. При установке изделия в выработку появляются царапины и сколы, на которых, также как на резьбовых соединениях без защитного покрытия, выступает ржавчина, снижающаяся прочность и разрушающая колонну.
Размеры: толщина стенок от 6.2 до 12 мм, диаметры от 125 мм.
3 ) Пластиковые водоподъемные конструкции изготавливаются из полимеров трех видов:
- ПНД-трубы для обустройства ствола шахты – полиэтилен низкого давления. Материал отличается плотной структурой, обладает химической устойчивостью, не разрушается при ударных нагрузках. Соединения составных частей герметичны. К недостаткам ПНД-изделия относится хрупкость материала при изгибе, что может привести к трещинам в процессе обсадки в пробуренную с отклонением от вертикали шахту;
- НПВХ – изделия из непластифицированного поливинилхлорида. Устойчив к деформации, герметичное соединение элементов выдерживает до 5 тонн нагрузки. Плотность материала такова, что при обсадке шахты поливинилхлорид не всплывает;
- МПП – полипропиленовое морозостойкое изделие. Плотность материала ниже, чем у конструкций из ПНД и НПВХ, обеспечивает меньший вес элементов, снижается нагрузка на соединения в составных частях. Монтировать изделия можно до -30 С.
Размеры: толщина стенок от 4.3 до 12 мм, диаметры от 90 до 400 мм.
Достоинством пластиковых обсадных конструкций является низкая цена, стойкость к коррозии и агрессивным средам, небольшой вес, герметичность соединений собранной колонны и ориентировочный 50-летний срок эксплуатации.
Питьевая вода, проходящая по ПВХ-трубам, не меняет своих свойств и безопасна для человека.
Отрицательным моментом полимера является низкая механическая прочность, не позволяющая ее использовать в качестве обсадки в плотных породах на глубине более 50 метров.
Чаще водоподъемные пластиковые трубы применяются в качестве колонны, находясь внутри стального каркаса.
4 ) Металлопластиковые – усиленные электросварные изделия с полимерным покрытием. По своим характеристикам не уступает цельнотянутой, но по стоимости дешевле.
При изготовлении они защищаются двуслойным покрытием из слоя адгезива и полиэтилена низкого давления. Сохраняя прочностные свойства, за счет полимерного покрытия в пять раз продлевает срок эксплуатации металлопроката, исключая вероятность наружного повреждения конструкции коррозией.
