Контрольная трубка на газопроводе: назначение + правила установки на футляр

Защитный футляр газовой трубы (ЗФГТ)

Производство футляров из композитных материалов высокого качества для подземных трубопроводов — труб газопроводов и труб нефтепроводов по ТУ 2296-056-38276489-2017 Размеры FT150; TF200; FT250; FT300; FT350 FT400; FT500; FT600; FT800; FT1000; FT1200; FT1400

Продукция прошла испытания и имеет сертификат «ГАЗСЕРТ».

Композитный защитный футляр применяется для защиты труб от внешних нагрузок и механических повреждений в местах пересечения с подземными сооружениями, автомобильных дорог, железнодорожными и трамвайными путями, а также для возможного обнаружения и отвода газа в случае повреждения газопровода в пределах защитного футляра.

Преимущества

Футляр защищает трубы от вибраций, трения и механических повреждений

Особенное внимание нужно уделить, если прокладка труб проводится рядом с другими коммуникациями. Стеклопластиковые футляры имеют ряд преимуществ перед стальными:

  • Быстрая сборка, не требующая высококлассных специалистов и долгого монтажа
  • Отсутствие сварки
  • Отсутствие коррозии
  • Защита от блуждающих токов
  • Универсальность при сборке
  • Срок эксплуатации до 30 лет
  • Герметичность
  • Прочность
  • Не требует обслуживания
  • Отвечают всем требования безопасности
  • Не требуются дополнительные меры безопасности

Рабочая температура от -50 до +100

Разработка, производство, испытание защитных элементов трубопроводов по ТЗ

Разработка рем. комплектов для газопровода по ТЗ Заказчика.

Как происходит монтаж защитного футляра

При прокладке газопровода и нефтепровода защитный футляр собирается из верхнего и нижнего кожухов. Эти кожухи стягиваются болтами из нержавеющей стали и герметизируются резиновыми уплотнителями.

Какие СНИПы регулируют прокладку трубопроводов и применение футляров

5.2.1 Прокладку газопроводов следует осуществлять на глубине не менее 0,8 м до верха газопровода или футляра. В местах, где не предусматривается движение транспорта и сельскохозяйственных машин, глубина прокладки стальных газопроводов может быть не менее 0,6 м.

СП 42-101-2003 «Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб»

4.53 Футляры для газопроводов следует предусматривать для защиты газопровода от внешних нагрузок, от повреждений в местах пересечения с подземными сооружениями и коммуникациями, а также для возможности ремонта и замены, обнаружения и отвода газа в случае утечки. Соединения составных частей футляра должны обеспечивать его герметичность и прямолинейность.

СНиП 32-01-95 «Железные дороги колеи 1520 мм»

8.12 При подземной прокладке в месте пересечения трубопроводы заключают в защитную трубу (канал, тоннель), концы которых на пересечениях с трубопроводами, транспортирующими взрыво- и огнеопасные продукты (нефть, газ и т.п.), располагаются с каждой стороны не менее чем в 50 м от подошвы откоса насыпи или бровки откоса выемки, а при наличии водоотводных сооружений — от крайнего водоотводного сооружения; на пересечениях с водопроводами, линиями канализации, тепловыми сетями и т.п. — не менее 10 м.

Зачем нужен конденсатосборник на газопроводе?

И метан, и сжиженная пропан-бутановая смесь, нуждаются в дополнительной очистке. Вызвано это условиями хранения и использования, несовершенством газораспределительных систем.

Примеси в газах бывают различные:

  1. Вода может попасть в газопровод при его строительстве, проверке и продувке, а также через малейшие отверстия или щели. Она способствует коррозии стали и разрушает дымоход
  2. Бутан (жидкий) может реконденсироваться из пропан-бутановой смеси. Он не испаряется и не поднимается по газопроводу при отрицательных температурах, на морозе. Жидкий бутан в газовой горелке формирует факел, а в котле провоцирует остановку или взрыв.
  3. Мелкие твердые частицы могут попадать в газ из резервуаров и трубопровода системы, особенно, если они не новые и внутри начался процесс коррозии. Из-за них забиваются форсунки.

Каждый из этих видов примесей по-своему опасен. Вода, жидкий бутан в газовой горелке формирует факел, а в котле провоцирует взрыв; твердые частицы забивают форсунки.

Фильтрацией, накоплением и выведением посторонних включений занимается конденсатосборник.

Контрольная трубка на газопроводе: назначение + правила установки на футляр

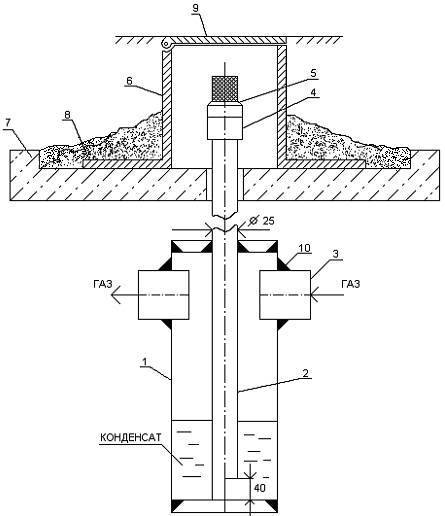

Конденсатосборник состоит из следующих компонентов: 1) газопровод; 2) линия для выравнивания давления; 3) запорная арматура; 4) продувочная труба; 5) конденсатоотвод; 6) сборник конденсата, устанавливаемый под газопроводом

В конденсатосборнике собирается всё тяжелое, в том числе – жидкий бутан, предотвращая опасные ситуации, которые он может спровоцировать.

Технические характеристики

ОНК отличается прочностными характеристиками. Материалы, которые используются при производстве таких опорных колец, способны выдерживать показатели давления не менее чем 120 кг/ см². Ролики, которые используются в некоторых типах опорных изделий, также являются очень прочными и надёжными и могут выдерживать нагрузку от 200 до 300 кг.

Контрольная трубка на газопроводе: назначение + правила установки на футляр

Подобные опоры обладают высокой прочностью и применяются при прокладке магистралей в любых условиях

Опорно-направляющие кольца (ОНК) используются для монтажа переходов с размерами сечения до 1420 мм. Прокладка труб в футлярах может производиться в разных климатических условиях. Показатели температур, при которых разрешаются монтажные работы, варьируют, в зависимости от конкретного региона, от –40 до +50 °C.

Диаметр и ширина опоры зависят от показателя сечения трубопровода, для которого она будет использована. Эта закономерность описана в таблице ниже.

Таблица 1

Ду трубопровода, мм Диаметр кольца, мм Ширина кольца, мм
1420 1642 250
1220 1336 210
1020 1136
820 936 174
720 856
630 766
530 936
426 542 154
377 493 130
325 481
273 420
219 377 100
168 286 85
159 277
133 251
114 232
108 236

Вес изделия во многом зависит от диаметра изделия, данные представлены в таблице №2.

Таблица 2

Ду трубопровода, мм Вес кольца, кг
1420 36
1220 30
1020 24
900 18,3
820 17
720 15
530 10
426 9
377 7
325 6
273 5,5
219 5,2
159 4,3
108 3

Эксплуатационный срок такой опоры может достигать 30 лет (в некоторых случаях — больше).

Большая Энциклопедия Нефти и Газа

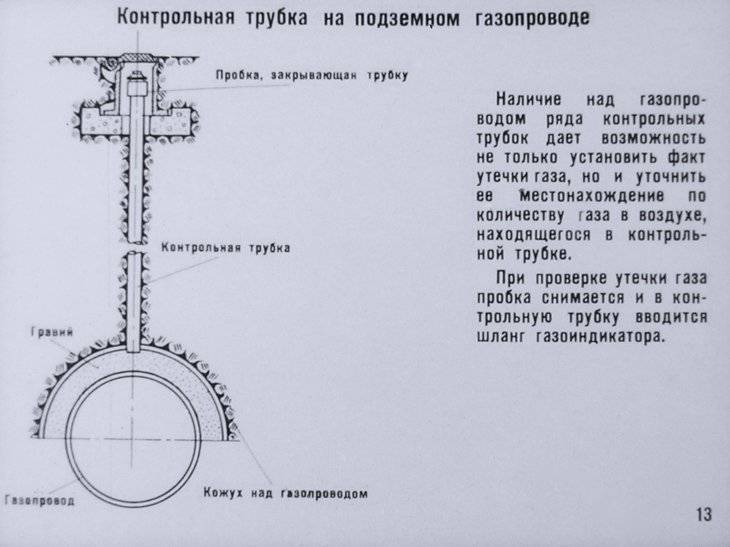

Контрольная трубка ( рис. 20) представляет собой двухдюймовую трубу, нижняя часть которой приваривается к футляру, а пространство между футляром и газопроводом засыпается мелким гравием или слоем щебня.  

Контрольная трубка представляет собой U-образную трубку, наполненную натронной известью и хлористым кальцием примерно в равных количествах. Слои хлористого кальция и натронной извести должны быть разделены внизу небольшим кусочком ваты ( рис.

45), а вверху не должны доходить на 6 мм до боковых отводных трубочек; сверху их прикрывают кусочками ваты; трубку закрывают пробками и заливают менделеевской замазкой.

Обратите внимание

На боковые трубочки также надевают резиновые трубки, закрытые обрезками стеклянной палочки.  

Контрольная трубка ( рис. III-7, а) дает возможность быстро определить наличие утечек газа из подземного газопровода. Контролируемый участок газопровода засыпается слоем щебня или гравия высотой — 100 мм и накрывается стальным полукруглым кожухом, длина которого принимается — 350 мм.

От кожуха к поверхности земли под ковер отводится трубка, по которой газ от места возможной утечки поднимается вверх. Сверху отводная трубка перекрывается легкой стальной крышкой на петле. Для определения наличия газа крышка откидывается и в трубку вставляется шланг газоиндикатора.

При отсутствии индикатора наличие газа обнаруживается по запаху.  

Контрольная трубка ( рис. 13) состоит из железного кожуха, устанавливаемого обычно над швом ( стыком) газопровода, от кожуха к поверхности земли отходит стальная труба диаметром в 2 ( дюйма), на верхнем конце которой имеется муфта с пробкой. Между кожухом и газопроводом укладывается гравий для облегчения прохода газа в трубку в случае утечки.  

Во избежание разлета металлических осколков для изготовления контрольных трубок используют КД из бумажных гильз.

Контрольные трубки применяют при взрывании на открытой поверхности в случае значительного удаления зарядов один от другого. В подземных условиях используют контрольный отрезок огнепроводного шнура.  

Контрольная трубка ( рис. 5.6) дает возможность быстро определить наличие утечек газа из подземного газопровода. Контролируемый участок газопровода / засыпают слоем щебня или гравия 3 высотой 100 мм и накрывают стальным полукруглым кожухом 2 длиной около 350 мм.

Важно

От кожуха к поверхности земли под ковер 5 отводят трубку 4, по которой газ от места возможной утечкц поднимается вверх. Сверху отводную трубку перекрывают легкой стальной крышкой 6 на петле.

Популярные статьи  Тепловой насос для бассейна: критерии выбора и правила установки

Для определения наличия газа крышку откидывают и в трубку вставляют шланг газоиндикатора.  

Контрольные трубки на полиэтиленовых газопроводах должны быть установлены в местах расположения неразъемных соединений пластмассовых труб со стальными, при пересечении газопроводов с тепловыми сетями.  

Контрольные трубки 3 указывают на наличие воды в смесителе. Одна из них служит для выпуска воздуха из системы при заполнении пучка водой.  

Контрольная трубка представляет собой U-образную трубку, наполненную натронной известью и хлористым кальцием примерно в равных количествах. Слои хлористого кальция и натронной извести должны быть разделены внизу небольшим кусочком ваты ( рис.

45), а вверху не должны доходить на 6 мм до боковых отводных трубочек; сверху их прикрывают кусочками ваты; трубку закрывают пробками и заливают менделеевской замазкой.

На боковые трубочки также надевают резиновые трубки, закрытые обрезками стеклянной палочки.  

Контрольные трубки на полиэтиленовых газопроводах следует предусматривать на одном конце металлических футляров при пересечении газопроводом железных дорог, трамвайных путей, автомобильных дорог, каналов, коллекторов и тоннелей, а также на вертикальных надземных участках в местах выходов полиэтиленовых труб из земли при применении разъемных соединений в футляре, в местах бесколодезного расположения разъемных соединений и на одном из концов секции, в которой протягивается полиэтиленовый газопровод. При протяжке трубы без сварных соединений и длине секции не более 150 м допускается не устанавливать контрольную трубку.  

Совет

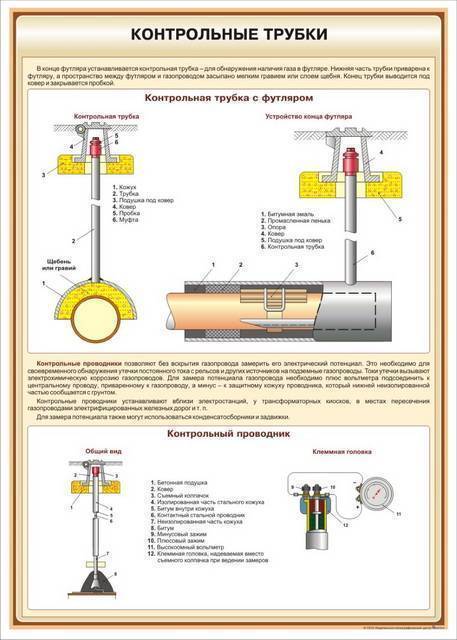

Контрольная трубка служит для систематического контроля и определения мест утечек газа на подземных газовых сетях без вскрытия дорожных покровов.  

Контрольные трубки должны выводиться на поверхность земли под ковер.  

Контрольные трубки устанавливают на обоих концах футляра.  

Контрольные трубки свободным концом опущены в резервуар на различную глубину и оканчиваются на уровнях, соответствующих контролируемым объемам. На внешние концы трубок навинчены запорные игольчатые вентили, открытием которых определяют по выходящей струе газа, что идет — газ или жидкость.  

Страницы:      1    2    3    4

Какой способ выбрать: подземный или надземный?

Выбор способа прокладки зависит от конкретного случая, а именно: от характеристик грунта, климатических условий, застроенности участка и т. д. Поэтому дать однозначный ответ на этот вопрос невозможно.

Рассмотрим основные советы по выбору способа прокладки газопроводной коммуникации:

  • в случае если грунт на участке обладает высоким коррозийным коэффициентом, то тогда рекомендуется проводить газопровод надземным способом.
  • в случае если поблизости от участка, на котором будут происходить монтажные работы, находится высоковольтная линия электропередачи, трубы прокладываются подземным методом.
  • если проводка газопроводной линии предполагается по территории соседних участков, то тогда она должна производиться открытым способом (надземным).
  • кроме этого, если газопроводная линия будет проводиться через автополотно, желательно выбрать комбинированный вариант монтажа труб. Комбинированный вариант включает в себя: подземную прокладку под автополотном и надземную по территории участка. Таким образом получается оптимальное решение проблемы.

В большинстве случаев применяют подземный способ укладки труб, чтобы обезопасить магистраль от воздействия различных негативных факторов

В зависимости от того, какой из методов монтажа газопроводной коммуникации будет проводиться, используют трубы из различных материалов. Существует два вида газопроводных труб по материалу изготовления:

  • стальные;
  • полиэтиленовые (ПЭ);

Стальные трубы отличаются универсальностью — их можно использовать для любой прокладки (надземной и подземной), а вот современные полиэтиленовые изделия применяются при подземном монтаже газопроводов. Это связано с тем, что полиэтилен имеет слабую устойчивость к ультрафиолетовому излучению. Под воздействием ультрафиолетовых лучей полиэтилен теряет свои свойства и разрушается

Однако он обладает целым рядом полезных достоинств, на которые стоит обратить внимание

Цель мониторинга состояния подземного газопровода

Проложенные в траншеях газопроводные магистрали нуждаются в регулярном осмотре не менее, чем наземные трассы. Конечно, им не грозят чисто механические повреждения, как это случается с открыто устроенными коммуникациями. Однако причин для беспокойства об их состоянии у газовщиков ничуть не меньше.

Если транспортирующая голубое топливо труба погружена в грунт:

  • Сложно следить за механическим состоянием газопровода, а ведь на его стенки воздействует давление грунта, вес сооружений и пешеходов, а также проезжающего транспорта, если магистраль проходит под шоссе или железнодорожной веткой.
  • Невозможно своевременно выявить коррозию. Ее вызывает агрессивная грунтовая вода, непосредственно грунт, в составе которого есть активно действующие компоненты. Потере первоначальных технических характеристик способствуют технические жидкости, проникающие на глубину заложения трассы.
  • Трудно определить потерю герметичности, появившуюся из-за нарушения целостности трубы или сварного узла. Причиной утраты герметичности обычно является окисление и ржавление металлических трубопроводов, банальный износ полимерных конструкций или нарушение технологии сборки.

Несмотря на то, что прокладка газопроводных магистралей в траншеях предусматривает полную замену агрессивного грунта на грунт с нейтральными свойствами, а устройство в местах возможного пролива технических жидкостей напрочь запрещено, без особых приспособлений они не могут считаться полностью защищенными от химической агрессии.

источник

Что влияет на подготовку проекта

Если отсутствуют специальные навыки, самостоятельное проектирование нежелательно и вряд ли осуществимо. В процессе работы над проектом должны быть учтены множество факторов, которые известны только специалистам.

Среди них такие:

  • глубина залегания грунтовых вод, специфика грунта, ландшафтные и климатические особенности;
  • глубина, на которой проходит центральная трасса;
  • расстояние от трубопровода до строения с учетом глубины отвода;
  • требования СниПов к оборудованию и точкам соединения.

Кроме перечисленного в проекте, обязательно отображают способ прокладки магистрали, диаметр газопровода, необходимый комплект приборов и фурнитуры, используемые материалы, особенности стыков и внутренней разводки.

Изготовление или покупка?

В продаже можно найти большое количество готовых решений – от недорогих штампованных 20-рублевых гильз небольшого диаметра до изделий, выполненных из толстостенной конструкционной стали. Практически все футляры универсальны, то есть используются для изготовления проходок для любых коммуникаций, в том числе и газовых.

Контрольная трубка на газопроводе: назначение + правила установки на футляр
Для защиты от воздействия влажной среды производители наносят на металл цинковое покрытие или краску. Изделия подходят для монтажа в любых видах стен, имеют сертификаты пожарной безопасности

Но если нет желания использовать покупную деталь, а под рукой много материала, оставшегося от строительства дома, то можно сделать гильзу своими руками. Подойдет труба большого диаметра, по нормам – превышающая газовую трубу примерно на 20 мм.

От трубы отрезают фрагмент, по длине равный ширине стены – его края не должны выступать за поверхность. Торцы зачищают, чтобы они не имели заусенцев и острых ребер. Затем заготовку покрывают защитной краской по металлу, лучше в 2 слоя – гильза готова.

Как выбрать тип газопровода

Типов индивидуального газопровода два: надземная и подземная трасса. В каждом варианте газопровод подключается своим способом, распределение газа по дому, помещениям и этажам проводится одинаково: необходимо только соблюдать требования и нормы снип. Стоимость работ зависит от выбранного подключения газа: подземные газовые трубы в частном доме нормативы монтажа которых описаны в вышеуказанных снип, укладывать намного дороже из-за больших объемов земляных работ – примерно на 50-60%. Однако это решение считается более надежным из-за следующих моментов:

  1. Подземная трасса газа больше защищена от окружающей среды – температурных перепадов, влаги и ветра, а механически повредить такой трубопровод почти невозможно, что по совокупности условий делает срок эксплуатации труб газа намного больше, чем при наземной укладке.

Контрольная трубка на газопроводе: назначение + правила установки на футлярПрокладка подземного газопровода

  1. Достоинство наземного газопровода – низкая стоимость. Кроме того, состав грунта на участке газопровода может быть таким, что металл в земле начнет быстро ржаветь и разрушаться, чего не будет при прокладке труб на поверхности. И последнее преимущество: при большой протяженности труб газа их дешевле протянуть все-таки по воздуху, а не рыть для них траншеи, утеплять и защищать от агрессивных влияний.
Популярные статьи  Рулонные шторы на пластиковые окна. Фото и варианты установки

Контрольная трубка на газопроводе: назначение + правила установки на футлярНадземная транспортировка газа по трубам

Отличия ввода баллонного газа

Баллоны с газом размещают в металлическом ящике снаружи дома, а соединение с плитой производят посредством гибкого, а не металлического шланга.

Контрольная трубка на газопроводе: назначение + правила установки на футляр

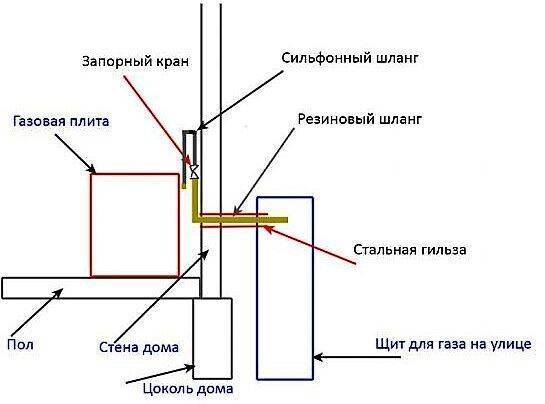

Схема монтажа газового оборудования в системе с баллонами. Защиту резинового шланга обеспечивает надежная металлическая гильза, установленная в стене дома

Дом брусовый, а шланг подачи газа – небольшого диаметра, поэтому сделать отверстие и установить футляр несложно.

Галерея изображений

Фото из

Отверстие в стене деревянного дома

Ввод газового шланга с внутренней стороны

Переходник с резинового на сильфонный шланг

Металлическая гильза с наружной стороны дома

Нельзя устанавливать гильзу между брусьями или бревнами, отверстие рекомендуют высверливать посередине.

Особенности опорно-направляющих изделий

Обычные опоры для трубопроводных коммуникаций выполняют ряд функций. Основная же их «обязанность» – это фиксация конструкции. Кроме того, благодаря скользящим опорам линейное расширение трубопровода не имеет последствий. А опорно-направляющие кольца позволяют осуществить протягивание внутреннего трубопровода через наружную коммуникационную часть (футляр) без нанесения ей какого-либо вреда.

Исходя из этого, можно выделить несколько основных функций, которые осуществляются благодаря именно такой опоре:

  • предохранение трубопровода от различных повреждений;
  • защита муфтовых стыков и сварных швов;
  • простое и быстрое протягивание трубопровода через футляр;
  • опора для подводящей трубы;
  • катодная защита от коррозийных воздействий (благодаря такой детали исключается возможность контакта между металлическими каркасами двух труб).

Установка этих колец осуществляется на стадии сборки самого трубопровода. Их монтаж не требует применения специальной техники, так как фиксация опорного кольца выполняется с использованием электродуговой сварки. Наиболее распространёнными материалами для таких опор являются высококачественный полипропилен, сталь.

Контрольная трубка на газопроводе: назначение + правила установки на футляр

Особенность конструкции опор помогает легче и быстрее протягивать внутреннюю трубу во внешнюю

Цель мониторинга состояния подземного газопровода

Проложенные в траншеях газопроводные магистрали нуждаются в регулярном осмотре не менее, чем наземные трассы. Конечно, им не грозят чисто механические повреждения, как это случается с открыто устроенными коммуникациями. Однако причин для беспокойства об их состоянии у газовщиков ничуть не меньше.

Если транспортирующая голубое топливо труба погружена в грунт:

  • Сложно следить за механическим состоянием газопровода, а ведь на его стенки воздействует давление грунта, вес сооружений и пешеходов, а также проезжающего транспорта, если магистраль проходит под шоссе или железнодорожной веткой.
  • Невозможно своевременно выявить коррозию. Ее вызывает агрессивная грунтовая вода, непосредственно грунт, в составе которого есть активно действующие компоненты. Потере первоначальных технических характеристик способствуют технические жидкости, проникающие на глубину заложения трассы.
  • Трудно определить потерю герметичности, появившуюся из-за нарушения целостности трубы или сварного узла. Причиной утраты герметичности обычно является окисление и ржавление металлических трубопроводов, банальный износ полимерных конструкций или нарушение технологии сборки.

Несмотря на то, что прокладка газопроводных магистралей в траншеях предусматривает полную замену агрессивного грунта на грунт с нейтральными свойствами, а устройство в местах возможного пролива технических жидкостей напрочь запрещено, без особых приспособлений они не могут считаться полностью защищенными от химической агрессии.

источник

Закрытые методы

Такой вариант характеризуется следующими преимуществами:

  • Минимальные земляные работы.
  • Не требуется разрушения дорожного полотна или железнодорожных путей.
  • Непрерывное движение транспорта даже при выполнении монтажных работ.

Для закрытой прокладки канализации применяют несколько способов, в каждом из которых сначала обустраивают чехол, затем в него помещают участок труб канализационной системы.

Прокол

Методом прокола выполняют прокладку трубопровода, если внутренний диаметр футляра для канализации не превышает 40 см. В качестве основного оборудования применяют пневмопробойник с цилиндрическим корпусом. Основные узлы оборудования представлены ударником и воздухораспределительной системой.

Принцип работы следующий:

  • Сжатый воздух подается на корпус оборудования.
  • Затем наносится удар. Под действием ударной силы оборудование перемещается в грунте.
  • В образующуюся скважину затягиваю защитный кожух.

Главное преимущество метода направленного прокола – быстрота и минимальные земляные работы.

Продавливание

Если диаметр футляра для канализации под дорогой более 80 см, рекомендуется применить метод продавливания. Такой вариант предполагает выполнение следующих действий:

  • На одном конце стального футляра фиксирую специальный нож.
  • С помощью гидравлического домкрата трубу вдавливают в грунт.
  • Нож срезает землю, которая в дальнейшем вручную вычищается из трубы.

Шнековое бурение

Такая прокладка футляра канализации предполагает применение специальной техники. Шнековые буровые машины помогают быстро уложить трубопровод под железнодорожным полотном или в густонаселенном районе.

Особенностью применения такого варианта является предварительная подготовка двух котлованов. С одной стороны делают рабочую яму, с другой – приемный колодец. С помощью шнековой машины прокладывают футляр для канализации под дорогой длиной до 100 метров. При этом стальной, бетонный или полимерный чехол может иметь диаметр от 100 до 1700 мм.

Преимущество бурошнековой прокладки – высокая точность. Максимальная погрешность отклонения не превышает 3 см.

Специальный футляр обеспечивает защиту трубопровода от негативных воздействий, предотвращает деформацию дорожного полотна в случае прорыва канализационных труб.

Перенос трубы

Решение, можно ли обрезать или перенести газовую трубу на кухне, будет за соответствующими службами. Вы вольны только предложить перепланировку сети и озвучить свой вариант. А профессионалы скажут, реальны ли такие изменения, не будут ли они нести угрозу для жизни людей, а также скажут, во сколько обойдется вам такой «апгрейд». С чего начать? Куда стучаться?

Контрольная трубка на газопроводе: назначение + правила установки на футлярЛюбые переносы труб нужно согласовывать с соответствующими службами

Оформление разрешения

Запоминайте пошаговую инструкцию подготовительных действий и согласования планов по переносу газовых труб:

  1. Обращение в газовую службу согласно месту регистрации. Бывает, что нужно «стучаться» в какую-то дочернюю структуру этой организации: вам объяснят все на месте.
  2. Оформление заявления. Вам предоставят образец обращения, на основании которого вы должны написать заявления от своего имени на тему того, какие изменения хотите произвести (заявление служит основанием для выезда к вам мастера).
  3. Осмотр жилья представителем газовой службы. Мастер вас выслушает, все осмотрит, проверит, сделает правильные расчеты (с учетом соблюдения всех норм). Не факт, что при этом эксперт забракует ваш план, бывает, особенно при усердном подходе и изучении домовладельцем норм, что мастеру и править ничего не приходится.
  4. Составление сметы. Этим, собственно, занимается контора, в которую вы обратились.
  5. Согласование сметы. Когда план готов, вам его выдадут на руки, чтобы вы ознакомились с документов и дали свое согласие на проведение такого рода работ.
  6. Оплата. Если смета вас устроила, следует оплатить данную услугу. Если нет, то не расстраивайтесь, возможна ее доработка, вы только сообщите мастеру, с чем не согласны, и он найдет компромиссное предложение.

Контрольная трубка на газопроводе: назначение + правила установки на футлярНе забудьте установить краны, чтобы перекрывать газ, если захотите поменять плиту

Подготовка к процессу

Если смета вами согласована, то в срок до 5 дней (как правило) в ваш дом постучит бригада, готовая переместить трубы согласно вашим пожеланиям. Нужно ли готовиться к приходу мастеров? Если хотите, чтобы работы были проведены быстро, качественно, а ваш дом не пострадал от визита рабочих, следует сделать следующее:

  • связаться с мастерами и узнать, нужно ли вам представить какие-либо расходные материалы (чтобы не бегать за ними во время работы бригады, судорожно ища кого-то своего, кто присмотрит за квартирой, ведь все-таки работают чужие люди);
  • освободите пространство, где планируется демонтаж и установка новых труб — рабочие должны иметь беспрепятственный доступ к сети;
  • покройте все кухонные поверхности, технику и другие ценные предметы, ведь мастера будут резать, варить, пылить и сорить (в качестве материала лучше использовать не склонные к горению покрытия, к примеру, брезент, мешковину);
  • перекройте вентиль, чтобы прекратить подачу голубого топлива к трубам.

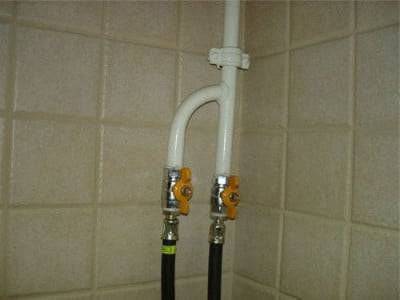

Сифонная подводка упрощает процесс присоединения элементов

Порядок работ

Конечно, вам интересно будет узнать, как обрезать газовую трубу на кухне и произвести монтаж, ведь наверняка вы захотите контролировать процесс, а то и вовсе рискнете выполнить весь блок работ самостоятельно (тут уж вам решать).

Популярные статьи  Способы шумоизоляции стен в квартире современными материалами

Итак, знакомьтесь с процессом по этапам:

  1. После перекрытия газа сделайте продув труб, дабы удалить всяческий мусор.
  2. Отрежьте лишний фрагмент системы.
  3. Заглушите появившееся отверстие.
  4. Проделайте отверстие в другом месте — там, где планируете присоединить новый сегмент сети (допустимо применение дрели).
  5. Приварите новую конструкцию к щели.
  6. Приварите другие части, если это предусмотрено проектом.
  7. Установите кран.
  8. Места соединения уплотните паклей.
  9. Подключите прибор (плиту, колонку).
  10. Проверьте качество работ (если перенос будет осуществлять газовая служба, потребуйте у мастера акт выполненных работ).

Контрольная трубка на газопроводе: назначение + правила установки на футлярИ последнее: если перенести трубы не представляется возможным, придумайте такой дизайн, чтобы их скрыть. Сейчас много материалов на эту тему, так что удача вам непременно улыбнется

И последнее: газовые трубы на кухне — это не игрушка, относитесь ко всем работам, связанным с голубым топливом с серьезностью и ответственностью.

Цель мониторинга состояния подземного газопровода

Проложенные в траншеях газопроводные магистрали нуждаются в регулярном осмотре не менее, чем наземные трассы. Конечно, им не грозят чисто механические повреждения, как это случается с открыто устроенными коммуникациями. Однако причин для беспокойства об их состоянии у газовщиков ничуть не меньше.

Если транспортирующая голубое топливо труба погружена в грунт:

  • Сложно следить за механическим состоянием газопровода, а ведь на его стенки воздействует давление грунта, вес сооружений и пешеходов, а также проезжающего транспорта, если магистраль проходит под шоссе или железнодорожной веткой.
  • Невозможно своевременно выявить коррозию. Ее вызывает агрессивная грунтовая вода, непосредственно грунт, в составе которого есть активно действующие компоненты. Потере первоначальных технических характеристик способствуют технические жидкости, проникающие на глубину заложения трассы.
  • Трудно определить потерю герметичности, появившуюся из-за нарушения целостности трубы или сварного узла. Причиной утраты герметичности обычно является окисление и ржавление металлических трубопроводов, банальный износ полимерных конструкций или нарушение технологии сборки.

Несмотря на то, что прокладка газопроводных магистралей в траншеях предусматривает полную замену агрессивного грунта на грунт с нейтральными свойствами, а устройство в местах возможного пролива технических жидкостей напрочь запрещено, без особых приспособлений они не могут считаться полностью защищенными от химической агрессии.

источник

Цель мониторинга состояния подземного газопровода

Проложенные в траншеях газопроводные магистрали нуждаются в регулярном осмотре не менее, чем наземные трассы. Конечно, им не грозят чисто механические повреждения, как это случается с открыто устроенными коммуникациями. Однако причин для беспокойства об их состоянии у газовщиков ничуть не меньше.

Если транспортирующая голубое топливо труба погружена в грунт:

  • Сложно следить за механическим состоянием газопровода, а ведь на его стенки воздействует давление грунта, вес сооружений и пешеходов, а также проезжающего транспорта, если магистраль проходит под шоссе или железнодорожной веткой.
  • Невозможно своевременно выявить коррозию. Ее вызывает агрессивная грунтовая вода, непосредственно грунт, в составе которого есть активно действующие компоненты. Потере первоначальных технических характеристик способствуют технические жидкости, проникающие на глубину заложения трассы.
  • Трудно определить потерю герметичности, появившуюся из-за нарушения целостности трубы или сварного узла. Причиной утраты герметичности обычно является окисление и ржавление металлических трубопроводов, банальный износ полимерных конструкций или нарушение технологии сборки.

Несмотря на то, что прокладка газопроводных магистралей в траншеях предусматривает полную замену агрессивного грунта на грунт с нейтральными свойствами, а устройство в местах возможного пролива технических жидкостей напрочь запрещено, без особых приспособлений они не могут считаться полностью защищенными от химической агрессии.

источник

Требования к трубам

Подаваться «голубое топливо» в подземных системах может по стальным или полиэтиленовым магистралям. Преимуществом последних считается устойчивость к коррозии и относительно невысокая стоимость. Однако применять полиэтиленовые трубы для транспортировки «голубого топлива» нормативы допускают далеко не всегда. К примеру, прокладка подземных газопроводов с использованием подобного материала невозможна:

  • на территории населенных пунктов при давлении газа свыше 0,3 МПа;
  • за территорией поселений при давлении свыше 0,6 МПа;
  • для жидкой фазы СГУ;
  • при температуре стенки трубопровода ниже 15 градусов.

Коэффициент прочности труб, используемых для прокладки газовых наружных сетей, должен составлять не менее 2.

Трубы стальные газопроводные могут быть как бесшовными, так и сварными. Для подземной системы могут использоваться подобные магистрали с толщиной стенки не менее 3 мм. Разрешено для транспортировки газа применять как прямошовные трубы, так и со спиральным швом.

Конструкция контрольных трубок

Минимальным расстоянием от верха футляра до дневной поверхности по нормативам является 0,8 м, максимальным – 3,0 м. В местах, где не планируется транспортная нагрузка, минимальная мощность грунта над футляром может быть уменьшена до 0,6 м. Пересекаемая толща грунта определяет высоту контрольной трубки, которая должна выходить на поверхность.

Контрольная трубка на газопроводе: назначение + правила установки на футляр
Если установка контрольной трубки производится не на футляр, а на полукруглый кожух, представляющий собой верхнюю половину трубы, крепление ее производится после засыпки газопровода слоем песка минимум 10 до 20 см

Конструктивно это контрольное приспособление представляет собой в прямом смысле трубку, зафиксированную одним торцом на футляре или полукруглом кожухе газопровода. Второй выводится на поверхность и снабжается или крышкой-хлопалкой, или муфтой с плотно закручивающейся резьбовой пробкой.

Контрольная трубка на газопроводе: назначение + правила установки на футлярВерхний торец контрольной газовой трубки закрывает либо захлопывающаяся крышка, либо пробка с закручивающейся муфтой. Все устройства выходящие на поверхность запорно-регулирующие устройства газопровода окрашиваются в ярко-желтый цвет

Диаметр контрольных трубок, установка которых производится на футляр или кожух газопровода, по техническим нормативам составляет 32 и 57 мм. Однако производиться они могут по размерам, необходимым заказчикам. В этом случае для выпуска серии трубок разрабатывают проект и утверждают ТУ с требованиями к качеству.

Выводы и полезное видео по теме

Устранение утечки газа с помощью подручных инструментов и замена внутренней прокладки вентиля:

Уплотняющие элементы на газовых баллонах следует менять при первых признаках повреждений или потери герметичности. Их изготавливают из трудновоспламеняющихся материалов вроде паронита, фторопласта и специальной резины. Кольца выпускают для емкостей и узлов любых размеров, поэтому за качество уплотнения можно не сомневаться.

В магазинах хозтоваров есть прокладки для газовых баллонов на 12, 27, 50 л и емкостей с менее распространенными размерами. Сами баллоны следует хранить вне жилых домов, квартир и технических этажей, в стороне от путей эвакуации.

Пишите комментарии по теме статьи, задавайте вопросы, обменивайтесь важной информацией. Если вы покупали прокладку на газовый баллон, расскажите, из какого материала приобрели изделие и довольны ли его качеством

Блок для связи расположен ниже.

Некоторые материалы могут использоваться в качестве замены парониту, в зависимости от условий эксплуатации.

Паронит – это прокладочный листовой материал. Его производят путем прессования каучука, асбеста и порошковых составляющих. Материал нашел широкое применение во многих сферах – газовой промышленности, при обустройстве горячего и холодного водоснабжения, в металлообработке и электроннике, в нефтегазовой и химической промышленности и во многих других сферах

Паронит следует с осторожностью применять в системах, где существуют резкие температурные перепады

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
