Что означает SDR в маркировке полиэтиленовых труб: формулы и примеры

Классификация труб ПНД

Имеющиеся на рынке строительной продукции трубы из полиэтиленовых материалов низкого давления подразделяются на группы по признакам их предназначения и возможности выдерживать нагрузки разной силы.

По назначению

Из полиэтилена ПНД, создаваемого при пониженном давлении, изготавливают трубы для различных целей:

  • Водопроводные, которые можно отличить по цвету – полностью синему либо черному с продольными синими полосками. Из них особенно выделяются питьевые по специальному перечню требований к их изготовлению, а также трубы с предназначением к горячему водоснабжению.
  • Газовые с цветовой маркировкой желтого цвета – полностью желтые либо черные с желтыми (оранжевыми) продольными полосками.
  • Канализационные для устройства внутренней и наружной канализации, которые могут изготавливаться с уже готовыми раструбами для возможности соединения без применения фитингов. Используются не только в простых канализационных системах, но также при устройстве коллекторов.
  • Дренажные для отвода грунтовых вод от фундаментов и других строений, которые обычно создаются с особой гофрированной конструкцией.
  • Оросительные, подводящие воду для полива растений в их вегетационный период.
  • Обсадные для устройства водяных скважин для подачи технической и питьевой воды. Такая труба не боится не только естественного разложения, но и сдвигов грунта.
  • Технические, предназначенные к транспортировке технических жидкостей, агрессивных к другим материалам (напр., металлам).

ИНТЕРЕСНО! Труба ПНД может поставляться как готовыми отрезками, так и мотками в катушках или бухтах. При этом изделия с диаметрами меньше 160-ти мм выпускаются в разных видах, а большего 160-ти мм диаметра – только в мерных отрезках.

По свойствам

Высокоплотный полиэтилен низкого давления обладает хорошей прочностью на растяжение и разрыв, гибкий и пластичный, что дает возможность изготовления из него напорных трубопроводов:

  • Безнапорные, для которых нет определенных требований к допустимым нагрузкам (обычно технические),
  • Слабонапорные с возможностью выдерживать внутреннее давление содержимого до 5-ти – 6-ти атм.,
  • Высоконапорные, выдерживающие давление до 16-ти – 20-ти атм. и имеющие стенки толщиной до 70-ти мм,
  • Для разреженного воздушного режима, используемые в условиях почти полного вакуума.

При этом внешние диаметры труб могут варьироваться от 10-ти до 1600 мм и более, что позволяет использовать их для содержимого жидкостей практически любого качества.

Что означает SDR в маркировке полиэтиленовых труб: формулы и примеры

ВНИМАНИЕ! Производство напорных труб для водоснабжения, газа и канализации из ПНД регламентируется соответствующими стандартами ГОСТ, в которых прописаны свойства всех видов и подвидов трубы, ее производство, химический состав, физические характеристики и многое другое. Остальные виды труб производятся по ТУ

Маркировка видов

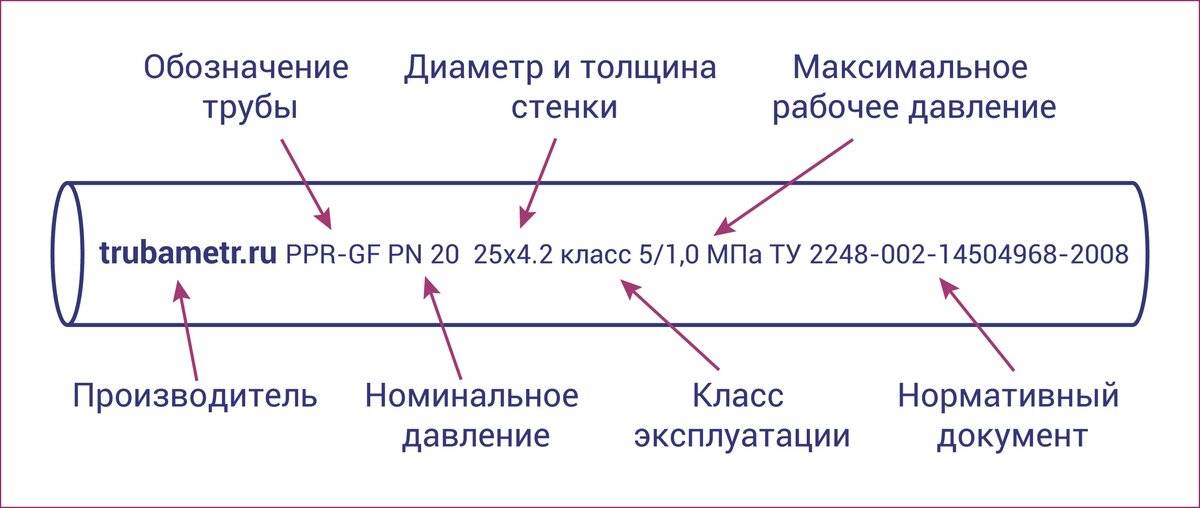

Производство труб ПНД предполагает наличие маркировки, которая может наноситься прямо на готовые изделия. Обычно это запись, содержащая полные сведения о конкретной трубной продукции, где должны быть прописаны в следующей очередности:

  1. Буквы ПЭ, указывающие на изготовление трубы именно из полиэтилена.
  2. Индекс минимальной длительной прочности, стоящий сразу за «ПЭ»: ПЭ-100, ПЭ-80 и т.п.
  3. Коэффициент SDR, являющийся относительной величиной и указывающий на возможную нагрузку. Так, трубы с SDR 9 выдержат до 16-ти атм., а с SDR 21 – всего лишь 6 атм.
  4. Наружный диаметр и величина толщины стенки в миллиметрах,
  5. Назначение изделия прописью – питьевое либо техническое,
  6. Номера стандартов ГОСТ, которым соответствует продукция,
  7. Сведения (имя) изготовителя.

Монтаж разных труб ПНД

Трубы ПНД разных видов могут монтироваться в системы несколькими способами:

  • Раструбное соединение применяется в основном для безнапорных коммуникаций (безнапорной канализации). Может быть выполнено только при наличии у отрезков труб готовых раструбов, оснащенных уплотнительными кольцами.
  • Компрессионно-фитинговое соединение отрезков труб используется в слабонапорных системах (водопроводы, оросители). Предполагает наличие фитинга с зажимными гайками, который крепится на трубу с помощью гаечных ключей и небольшого физического усилия. Такое оформление стыков более надежно, чем раструбное, но так же может быть в любой момент демонтировано.
  • Электросварно-фитинговое соединение неразъемное, выполняется на специальных фитингах с помощью сварочного аппарата. Дает наибольшую прочность, которая необходима в напорных системах для воды, газа и т.п.

Маркировка пластиковых труб S — серии, SDR, PN классификации и классы труб. Полимерные (пластиковые) трубы — классификации по прочности или толщинам стенки. PE, PP, PEX, PVC, ПВХ, ПЭ, ПНД, ПП, PB, ПБ и прочие полимерные трубы.

  • Очевидно, что у профессиональных производителей и монтажников существует потребность описывать наружный диаметр и толщину стенок полимерных труб максимально непонятными для клиентов нормами. Исторически многие виды напорного оборудования подразделялись в соответствии с прочностью и толщиной стенок по категориям прочности относительно величин давления (по напорным рядам) обозначаемых «PN». Для полимерных труб по некоторым вполне объективным причинам, но и для дальнейшего запутывания ситуации были введены еще и классификации «S» и «SDR»:
    • PN – некое идельное максимальное допустимое рабочее давление, с которым труба может эксплуатироваться при температуре 20°C в течение срока службы 50 лет в идеальных условиях окружающей среды и с идеальной рабочей средой
    • SDR — число, соответствует отношениювнешнего диаметра трубы к толщине стенок SDR= D/s, где:
      • D — наружный диаметр трубы,
      • s — толщина стенок трубы;
    • S — число, маскирующее SDR, S=(SDR-1)/2, — чтобы уж совсем было непонятно.

Например, для трубы из полиэтилена для систем распределения воды, соединительных узлов канализации под давлением и канализационных систем согласно EN 12201-2 и сейчас существуют обозначения S, SDR и PN одновременно:

Серии труб
SDR6 SDR7,4 SDR9 SDR11 SDR13,6 SDR17
S2,5 S3,2 S4 S5 S6,3 S8
PE40 PN10 PN8
PE63 PN10 PN8
PE80 PN25 PN20 PN16 PN12,5 PN10 PN8
PE100 PN25 PN20 PN16 PN12,5 PN10
  • Стандарт EN 12201 даёт чёткое определение:
  • Как видно из таблицы, значения PN отличаются для различных видов полиэтилена (PE) труб одной той же серии S (т.е. трубы с одинаковой толщиной стенок). При использовании полиэтиленовых труб для систем распределения холодной воды значение PN вполне надёжно выражает величину гидростатической прочности труб при рабочей температуре 20°C. Это правило не распространяется на трубы для распределительных систем горячей и холодной воды. В таких случаях используются отдельные нормы для различных материалов:
    • EN ISO 15874  Системы пластмассовых трубопроводов для горячего и холодного водоснабжения. Полипропилен (РР)
    • EN ISO 15875  Системы пластмассовых трубопроводов для горячего и холодного водоснабжения. Сшитый полиэтилен (PEX)
    • EN ISO 15876  Системы пластмассовых трубопроводов для горячего и холодного водоснабжения.  Полибутилен (PB)
    • EN ISO 15877  Системы пластмассовых трубопроводов для горячего и холодного водоснабжения. Хлорированный поливинилхлорид (PVC-C)
    • EN ISO 22391 Системы пластмассовых трубопроводов для горячего и холодного водоснабжения. Полиэтилен повышенной термостойкости (PE-RT)

Этими стандартами уже не предусмотрена маркировка PN. Для труб используется маркировка серии S.  Например, полипропиленовые трубы, ранее имевшие маркировку PN10, в настоящее время согласно нормам обозначаются как S5 (обычно производители используют обе классификации, поскольку заказчики привыкли к классическим обозначениям PN). На переходный период приводились и приводятся сейчас таблицы соответствий значений PN, S и SDR.

А для чего определённая труба предназначена? Ну уж точно этого не узнать через обозначения S, SDR и PN. Информацию по применению конкретного типа трубы производитель обязан указать на каждой трубе по формуле: класс эксплуатации/рабочее давление.

  • Класс 1 (распределительные системы горячей воды 60°C, срок службы 50 лет)
  • Класс 2 (распределительные системы горячей воды 70°C, срок службы 50 лет)
  • Класс 4 (напольное отопление, низкотемпературные радиаторы, срок службы 50 лет, причем предполагается, что (в течение 50 лет) система будет работать 2,5 года при температуре 20°C, 20 лет при температуре 40°C, 25 лет при температуре 60°C и 2,5 года при температуре 70°C)
  • Класс 5 (высокотемпературные радиаторы, срок службы 50 лет, причем предполагается, что (в течение 50 лет) система будет работать 14 лет при температуре 20°C, 25 лет при температуре 60°C, 10 лет при температуре 80°C и 1 год при температуре 90°C)
Популярные статьи  Дизельная тепловая пушка своими руками: инструкция по изготовлению самоделки

Для каждого материала и на каждую серию S должна рассчитана величина максимального рабочего давления (4, 6, 8, 10….. бар) для конкретного класса эксплуатации.

Что такое SDR и ПЭ?

SDR представляет собой отношение наружного диаметра полиэтиленовой (или любой другой) трубы к толщине ее стенки. Таким образом, с увеличением показателя SDR истончается стенка трубы, и наоборот, толщина стенки растет с уменьшение показателя.

Что означает SDR в маркировке полиэтиленовых труб: формулы и примеры

После приставки ПЭ («полиэтилен») производители указывают марку полиэтилена. В наше время чаще всего встречаются ПЭ-80 и ПЭ-100.

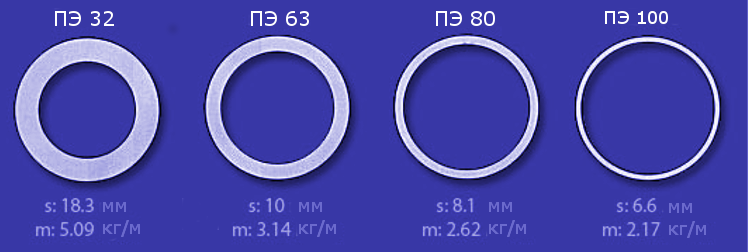

Материалы имеют некоторые различия:

  1. ПЭ 100 имеет более упорядоченную структуру кристаллической решетки, за счет которой после сварки можно получить более прочный и равномерный сварной шов.
  2. Однако из-за первого различия для спайки полиэтилена ПЭ 80 нужна меньшая температура.
  3. Материал марки ПЭ 100 в целом является более плотным и прочным, а значит, может использоваться в более жестких условиях эксплуатации.
  4. На производство труб необходимого диаметра потребуется большее количество полиэтилена ПЭ 80 (по сравнению с аналогом), что повышает стоимость конечного продукта, а также цену доставки его на строительный объект

Что означает SDR в маркировке полиэтиленовых труб: формулы и примеры

Типоразмеры и маркировка

Диаметр ПНД труб зависит от их функционального назначения:

  • для водоснабжения имеют диаметр от 16 до 120 мм;
  • для канализации – от 40 до 200 мм;
  • для скважин на воду – от 125 до 200 мм

Изделия, предназначенные для разных сфер использования, отличаются в плане особенностей монтажа. ПНД трубы для скважин соединяются посредством резьбы, канализационные трубы – с помощью раструбов либо пайки, а для стыковки водопроводных труб применяются фасонные фитинги.

ПНД трубы обладают унифицированной маркировкой типа ПЭ80 SDR13 40*1.2 Питьевая ГОСТ №ххх. Такое обозначение имеет следующую расшифровку:

  • ПЭ80 – модификация используемого для изготовления полиэтилена;
  • SDR13 – соотношение толщины стенки и диаметра;
  • 40*1.2 – диаметр*толщина стенки;
  • питьевая – сфера использования;
  • ГОСТ №ххх – технический стандарт, согласно которому изготовлено изделие.

SDR – коэффициент соотношения толщины и диаметра, от которого непосредственно зависит кольцевая прочность

Данный параметр крайне важно учитывать при выборе труб для укладки наружной канализации и водопроводных коммуникаций, которые в процессе эксплуатации будут испытывать давление вышерасположенных пластов почвы

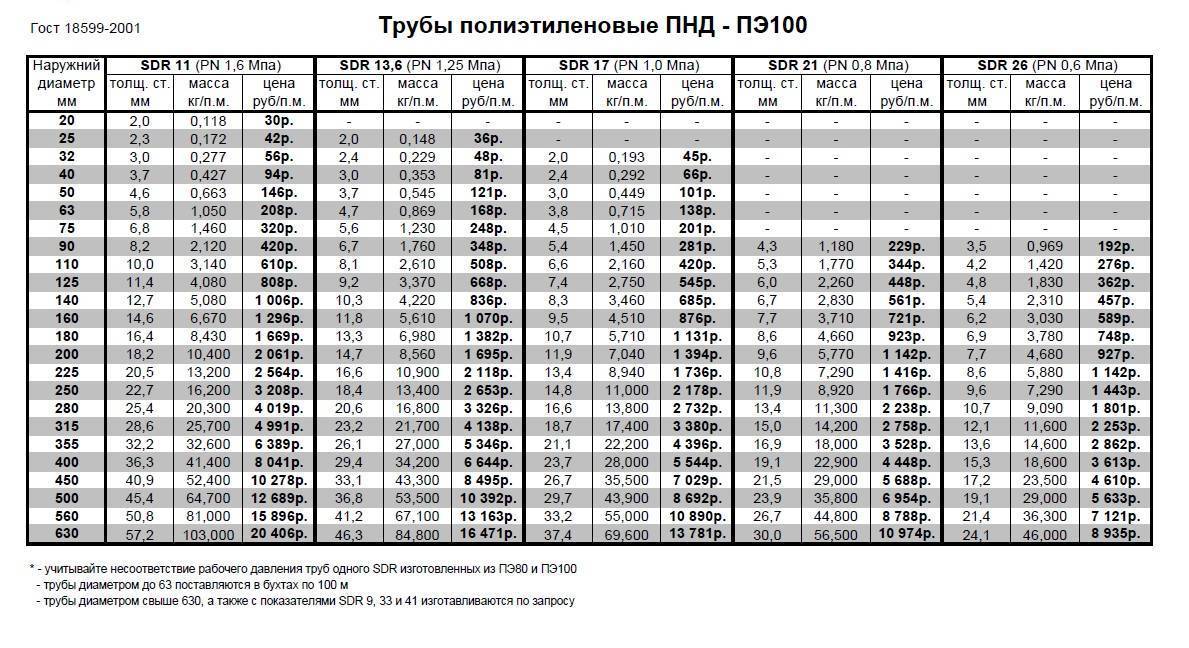

Приводим характеристику параметра SDR для полиэтиленовых труб наиболее востребованных типоразмеров:

  • ПНД 25 – выпускается с толщиной стенки 2 мм (SDR 17.6, вес погонного метра – 152 г) и 2.3 мм (SDR 11, вес – 174 г);
  • ПНД 32 – толщина стенки 2 мм (SDR 17.6, вес – 199 г) либо 3 мм (SDR – 11, вес – 283 г);
  • ПНД 63 – толщина стенки от 2 до 5.8 мм, SDR от 11 до 43, вес 401-1071 г;
  • ПНД 110 – толщина стенки от 3 до 10 мм, SDR от 11 до 40, вес кг;
  • ПНД 160 – толщина стенки от 3.9 до 14.6 мм, SDR от 11 до 40, вес кг.

SDR пластиковых труб идентичного диаметра

В отдельную категорию относятся гофрированные изделия из ПНД, используемые в качестве промрукавов (изоляционной оболочки) при укладке кабелей электропроводки. Гофрированная труба выпускается в диапазоне диаметров 16-63 мм, она имеет повышенную гибкость и прочность, за счет наличия ребер жесткости.

Гофрированная труба используется при необходимости монтажа скрытой проводки, при которой кабеля бетонируются внутри стен и междуэтажных перекрытий.

Технические характеристики, преимущества и недостатки

Рассмотрим технические характеристики ПНД труб из полиэтилена модификации ПЭ 100:

  • плотность – 950 кг/м3;
  • максимальная температура эксплуатации +400;
  • температура повышенной хрупкости -500;
  • рабочее давление: при температуре 200 – 10 Атм, при температуре 400 – 4.5 Атм;
  • коэффициент линейного расширения – 2 мм/м;
  • удельная теплопроводность – Вт/мК;
  • модуль упругости – 800 мПа;
  • удлинение при разрыве – 250%
  • предел текучести – 50 мПа.

ПНД трубы также имеют отличные эксплуатационные свойства, делающие их использование в системах водоснабжения и канализации более предпочтительным, чем применение аналогов из других видов пластика. К преимуществам ПНД изделий относится:

  1. Механическая прочность, устойчивость к деформациям и расстрескиванию.
  2. Неподверженность коррозии и разрушению под воздействием химически агрессивных веществ.
  3. Антистатичность – ПНД является диэлектриком (не проводит ток), что обеспечивает отсутствие проблем с ускоренной коррозии трубопроводов из-за блуждающих токов при подземной укладке.
  4. Минимальный вес, простота монтажа своими руками.
  5. Гладкие внутренние стенки, на которых не появляются сторонние образования – изделия сохраняют первоначальные гидравлические свойства и пропускную способность на протяжении всего срока эксплуатации.
  6. ПНД – экологически безопасный материал, сертифицированный согласно санитарным нормам, он никак не влияет на качество транспортируемой воды.

Среди недостатков ПНД труб отметим ограниченный температурный диапазон (они не могут использоваться в сфере горячего водоснабжения и отопления), а также неустойчивость к ультрафиолету – ПНД склонен к разрушению под воздействием солнечных лучей, при наружном размещении трубопровод необходимо изолировать с помощью экранирующих материалов.

На практике соединение ПНД труб чаще всего выполняется посредством сварки, для чего используется специальный паяльник с насадками, диаметр которых соответствует размеру труб и фитингов.

Алгоритм сварки ПНД труб:

  • подогнанная по размеру труба очищается от заусениц на месте среза;
  • паяльник прогревается до рабочей температуры (+4500)
  • на головки паяльника одеваются труба с фитингом и выдерживаются на протяжении 5-20 секунд (время зависит от толщины стенок изделия);
  • изделия снимаются с паяльника и стыкуются между собой, труба должна войти в фитинг до упора.

Нормативные документы

Очевидно, что проектирование и строительство газопроводов из полиэтиленовых труб и стали должно опираться на некие нормативные документы, по которым эти трубы производятся. На какие именно?

Полиэтилен

Газовые трубы из полиэтилена производятся согласно требованиям ГОСТ Р 50838-2009.

Изучим основные моменты документа.

  • Максимальное рабочее давление полиэтиленового газопровода не может превышать 1,2 МПа. Максимальная температура газа – всего 40 С.
  • Номинальный наружный диаметр труб варьируется от 16 до 630 миллиметров. Толщина стенок привязана к параметру SDR (так называется отношение диаметра к стенке, характеризующее прочность трубы на разрыв) и может составлять от 2,5 до 52,7 мм.
  • При диаметре до 200 мм труба может поставляться в виде бухты или катушки, при большем сечении – только в прямых отрезках. При этом длина прямого отрезка может составлять от 5 до 24 метров.

Что означает SDR в маркировке полиэтиленовых труб: формулы и примеры

Газовая полиэтиленовая труба маркируется продольной желтой полосой.

Сталь

Для стальных труб параллельно действую несколько документов.

  • Стальные водогазопроводные сварные трубы производятся по ГОСТ 3262-75.
  • Сварные изделия для магистральных газопроводов – прямошовные и спиральношовные – изготавливают согласно ГОСТ Р 52079-2003.
  • По ГОСТ Р 52568-2006 производят бесшовные, прямошовные и спиральношовные трубы для газовых магистралей, оснащенные защитными покрытиями.

Какую информацию можно найти в этих стандартах?

ГОСТ 3262-75

ВГП трубы – прямошовные сварные, то есть изготавливаются путем сворачивания в вальцах прямой плоской заготовки и последующего проваривания продольного шва.

Они поставляются в прямых отрезках от 4 до 12 метров. Длина может быть немерной, мерной или кратной мерной с припуском на каждый рез, равным 5 мм.

Диапазон диаметров – от 6 до 150 мм. Трубы делятся на легкие, обыкновенные и усиленные; эти категории вполне предсказуемо различаются толщиной стенок.

Популярные статьи  Укладка тротуарной плитки на песок: технология и специфика выполнения работ

Что означает SDR в маркировке полиэтиленовых труб: формулы и примеры

Трубы ВГП на складе.

В рамках стандарта изделия производятся как из черной стали, так и с защитным цинковым слоем.

ГОСТ Р 52079-2003

В рамках этого стандарта производятся трубы для магистралей с огромным избыточным давлением. Причина понятна: насосные станции должны преодолеть огромную потерю напора, проистекающую из значительной протяженности магистралей.

Что означает SDR в маркировке полиэтиленовых труб: формулы и примеры

Для магистральных газопроводов характерна огромная протяженность.

Изделия могут изготавливаться тремя способами:

Диапазон диаметров, мм Способ изготовления
114 – 530 Сварка плоской заготовки одним прямым швом с помощью высокочастотной сварки
159 – 1420 Сварка плоской заготовки спиральным швом с помощью дуговой сварки с использованием флюса (ДСФ)
530 – 1420 Сварка плоской заготовки с помощью ДСФ с одним или двумя прямыми швами.

Толщина стенки может варьироваться от 8,21 до 40 мм, рабочее давление достигает 9,8 МПа (100 кгс/см2). Рабочая температура окружающей среды может опускаться до -60 С.

В общем случае трубы поставляются отрезками немерной длины от 10,5 до 12 метров; по согласованию с заказчиком, впрочем, возможна поставка отрезков мерной длины.

ГОСТ Р 52568-2006

Диапазон диаметров полностью соответствует таковому в рассмотренном выше документе – от 114 до 1420 мм. Способы изготовления уже упоминались: бесшовные, прямошовные и спиральношовные сварные.

Что означает SDR в маркировке полиэтиленовых труб: формулы и примеры

Производство бесшовных труб.

Ключевое отличие этих труб от произведенных по ГОСТ Р 52079-2003 – наличие защитного покрытия. Тот или иной его тип применяется в зависимости от условий использования.

Номер Конструкция Вид Область применения Диаметры, мм Эксплуатационный диапазон температур, С
1 Трехслойный полиэтилен (3ПЭ) Нормальное Подземные трубопроводы в умеренной и холодной климатических зонах 114 – 1420 -40 – +60
2 3ПЭ Теплостойкое Подземные трубопроводы в жарких климатических зонах 114 – 1420 -50 – +80
3 3ПЭ Специальное Трубопроводы с прокладкой горизонтальным бурением 114 – 1420 -60 – +60
4 Двухслойный полиэтилен (2ПЭ) Нормальное Трубопроводы неответственного назначения 114 – 820 -50 – +60
5 Трехслойный полипропилен (3ПП) Нормальное Подводная, подземная прокладка 114 – 1420 -10 – +80
6 3ПП Морозостойкое Районы Крайнего Севера 114 – 1420 -20 – +80
7 3ПП Специальное Горизонтальное бурение, протаскивание 114 – 1420 -20 – +110
8 Двухслойный полипропилен Нормальное Повышенная температура продукта 114 – 820 -10 – +110
9 Однослойное эпоксидное покрытие Нормальное Подземная прокладка 114 – 820 -20 – +80

Что означает SDR в маркировке полиэтиленовых труб: формулы и примеры

На фото – магистральные трубы с защитным покрытием.

Преимущества

Напоследок рассмотрим преимущества применения трубопроводов данного вида:

Громадной диапазон применения Как уже было сказано выше, изделия используются как в гражданском, так и промышленном постройке, поскольку смогут владеют высокими прочностными чертями. Примером того есть труба ПЭ100 SDR11.
Долговечность Срок эксплуатации трубопроводов может составлять до 50 лет.
Устойчивость к действиям внешней среды Изделия не поддаются гниению, коррозию, не нуждаются в катодной защите и т.д.
Маленький вес Именно поэтому легко транспортируются. Монтаж трубопровода возможно делать своими руками.
Морозостойкость Трубопровод не утрачивает свою целостность кроме того в случае замерзания в нем воды.

Обратите внимание! Инструкция по монтажу таких полиэтиленовых трубопроводов подразумевает применение особого паяльника

Что означает SDR в маркировке полиэтиленовых труб: формулы и примеры

Технические характеристики и особенности монтажа полиэтиленовых труб

Трубы из полиэтилена низкого давления или просто полиэтиленовые изделия применяют только для прокладки холодного трубопровода. Ведь от горячей воды материал сразу же теряет свои эксплуатационные характеристики. Есть ограничения и к монтажу – материал ПНД разрешено использовать только внутри домов или же в траншеях на глубине, где не промерзает земля. При всем этом ПНД изделия являются востребованными из-за дешевизны и легкости монтажа.

Характеристики труб ПНД

Технические особенности

Трубы ПНД изготавливают из полиэтилена низкого давления. Именно свойства этого материала определяют технические характеристики изделий:

  • легкость – вес кубического метра ПНД составляет 900 килограмм, что упрощает монтаж труб,
  • устойчивость к давлению в десятки атмосфер, граничный предел прочности составляет 3-5 МПа,
  • ограничение рабочего температурного режима – при температуре меньше 0°С ПНД стекленеет, а при превышении 40°С – теряет кольцевую жесткость,
  • небольшое тепловое расширение – при нагреве до 70°С изделие из полиэтилена низкого давления увеличивается только на три процента.

Сфера применения

Продукция из полиэтилена низкого давления применяются при

  • прокладке трубопроводов для транспортировки питьевой или технической воды с температурой до 40°С,
  • прокладке трубопроводов для транспортировки газообразных или жидких материалов с температурой ниже 40°С,
  • прокладке фекальной или ливневой канализации,
  • сооружении короба или изоляционного слоя для электрических кабелей (для этих целей выпускают гофротрубы ПНД).

Важно также, чтобы транспортируемый материал не вступал в реакции с полиэтиленом, был инертным к этому веществу

Нормативы труб ПНД

Допустимые параметры изделий указаны в ГОСТе 18599, изданном в 2001 году. Этот документ регламентирует диаметр и толщину стенок. Эти параметры тесно связаны с типом использованного полимера.

  1. Разбег диаметра труб из полиэтилена РЕ 33 составляет 10-160 мм при толщине стенок в 2-12 мм. Но такие изделия крайне ненадежны при большом давлении – при нагрузке более 3,2 МПа материал лопнет.
  2. Использование другого полимера сорта РЕ 100 создает условия для производства изделий больших размеров. Теперь диаметр будет колебаться в пределах от 32 мм до метра с толщиной стенки 1-59 мм. Рабочее давление жидкости в таком трубопроводе допустимо до 10 МПа.
  3. Сорта полимера РЕ 63 и РЕ 80 позволяет создавать крупногабаритные изделия. При этом допустимый начальный диаметр составляет всего 16 мм с толщиной стенок 2-67 мм. В такой трубопровод газообразный или жидкий носитель подается под давлением 6,3-8 МПа.

Только по диаметру в сортаменте формируется 34 оригинальных изделия. Также выпускается 15 типоразмеров продукции из сорта РЕ 33, 30 типоразмеров из сорта РЕ 63, 34 изделия из сорта РЕ 80 и 26 изделий из сорта РЕ 100. Такое разнообразие продукции позволяет заказчикам подобрать изделие, исходя из необходимых технических характеристик и пропускной способности.

Маркировка

Для упрощения выбора труб ПНД и предотвращения ошибок при их монтаже на внешнюю поверхность изделий наносится соответствующая маркировка:

  • название производителя и ГОСТ 18599-2001, по стандартам которого производят изделия,
  • используемый сорт полиэтилена,
  • величина сортамента, то есть наружный диаметр – например, труба ПНД 25, 32, 50, 63 или даже 225 мм, что обуславливает характеристики и пропускную способность изделия,
  • следующее значение обозначает толщину стенки в миллиметрах,
  • номинальное рабочее и максимально допустимое давление в МПа,
  • дата изготовления и номер партии.

Следует отметить, что изделия маркированы и цветовыми полосами. Желтая указывает на возможность использования трубопроводов для транспортировки газа, а синяя обозначает прокладку водопроводных сетей.

Зачастую мерные отрезки ПНД труб составляют 5-24 метров. Хотя полиэтиленовые водопроводы диаметром до 180 миллиметров реализуются в бухтах протяженностью 30−40 метров, а иногда и до 0,5 километра – такие водопроводные сети делают с минимальным количеством соединительных муфт, что удобно при сооружении сети наружного водовода.

Преимущества

Несмотря на ряд ограничений, такие изделия обладают весомыми преимуществами.

Технические характеристики и особенности монтажа полиэтиленовых труб

Качественные и недорогие трубы ПНД применяют для прокладки водопроводов, транспортировки газа и изоляции электрокабелей.

Характеристика изделий из ПЭ 100

ПЭ 100 SDR 26

Что означает SDR в маркировке полиэтиленовых труб: формулы и примеры

Это трубы для транспортировки хозяйственной и питьевой воды в городских условиях и за городом. Для их производства используется полиэтилен ПЭ100, отличительными качествами которого являются высокая плотность, благодаря чему трубы из этого материала превосходят изделия из ПЭ80 по долгосрочной прочности и устойчивости к растрескиванию.

Кроме того, качественные показатели материала позволили значительно снизить толщину стенок изделия, что облегчило его вес. Трубы ПЭ100 рекомендуются к широкому применению в таких случаях:

  • для монтажа водопроводов;
  • для трубопроводов, предназначенных для транспортировки жидких пищевых продуктов, например, при производстве молока, соков, при пивоварении и виноделии.

ПЭ 100 SDR 21

Трубы ПЭ 100 SDR 21 применяют для строительства водопроводов. Проходя по трубам этого вида, вода сохраняет свои вкусовые качества и характеризуется отсутствием посторонних запахов.

Этот вид труб может быть успешно использован при необходимости совместного применения с трубами из стали, так как специальные разъемные и неразъемные переходники, которыми оснащают концы каждой трубы такого вида (с одного конца – пластик, с другого – металл), обеспечивают возможность соединения как с пластиковыми, так и со стальными трубами. Процессы коррозии, другие виды разрушения и засоры таким трубам не страшны.

Что означает SDR в маркировке полиэтиленовых труб: формулы и примеры

Назначение трубы можно определить по цвету полос: синие или голубые для воды, желтые – для газа

ЧИТАТЬ ТАКЖЕ: Устранение протечки пластиковых труб на стыке: советы и рекомендации

ПЭ 100 SDR 17

Изделия с пометкой ПЭ 100 SDR 17 являются трубами нового поколения благодаря применению прогрессивных технологий, используемых при производстве полиэтилена ПЭ100. Особенностью этих изделий являются уникально высокие показатели прочности, что оказывает значительное влияние на усиление эксплуатационных характеристик труб из полиэтилена.

Трубы этого вида рекомендованы к использованию в системах напорного водоснабжения и газопроводах. При этом такие трубы считаются идеальными для монтажа трубопроводов, имеющих большое поперечное сечение. При изготовлении труб этого вида оказывается весьма существенной экономия материала в связи с возможностью уменьшения толщины стенки при сохранении высокой прочности изделия. Технические характеристики таких труб позволяют их широкое использование при строительстве трубопроводов, отличающихся большой протяженностью.

ПЭ 100 SDR 11

Труба полиэтиленовая SDR 11 изготавливается из полиэтилена, получаемого при низком давлении. При этом высокая плотность материала труб ПЭ 100 SDR 11 позволяет использовать их для водопроводов с высоким давлением. Применяемый для изготовления труб материал обеспечивает высокое качество и экологическую безопасность питьевой воды.

Трубы этого вида подходят для эксплуатации систем с расширенными возможностями водообеспечения. Возможно использование таких труб для монтажа канализационных коллекторов – химическая стойкость использованного при производстве материала обеспечивает высокую прочность и долговечность труб. Укладка таких труб возможна при любом виде грунта.

Что означает SDR в маркировке полиэтиленовых труб: формулы и примеры

Изменение толщины стенки трубы в зависимости от ее диаметра

Такова характеристика наиболее применяемых видов изделий полиэтилена для трубопроводов. Стоит отметить, что на качество готовой продукции в значительной мере влияет марка полиэтиленовых труб, и этот фактор нужно обязательно учитывать при покупке.

Основные технические характеристики

Технические характеристики полиэтилена низкого давления:

  • плотность – 0,94-0,95 г/см³;
  • предел прочности при растяжении составляет 100—170 кгс/см²;
  • температура плавления ПНД – 130-135°С;
  • твёрдость по Бринеллю – 1,4-2,5 кгс/мм².

Виды ПНД труб: сортамент

Назначение ПНД труб:

  • для водопроводов холодной воды. В жилых помещениях голубые или полосатые трубки не применяют, зато для прокладки сетей под землей и разводки в подвалах изделия из ПНД просто идеальны. Коммуникации небольших диаметров чаще монтируют с фитингами, больших внешних диаметров – при помощи сварки терморезисторными муфтами. Чаще используют гладкие конструкции;
  • для сточной канализации. Для безнапорной канализации применяют раструбные изделия. Монтаж происходит путем вставки элемента в раструб предыдущего. Герметизация происходит с помощью резиновых уплотнений. Для напорной канализации используют обычные черные трубы технического назначения. Соединяют их с помощью фитингов или сварки. При большой глубине залегания коммуникаций используют двухслойную гофру с раструбами;
  • для дренажных систем применяют зеленые перфорированные конструкции с раструбом. Часто используют гофру;
  • в качестве обсадных труб. Конструкции из ПНД устанавливают в пробуренную скважину для укрепления стенок колодца. Глубина залегания водоносного слоя может составлять до 50 м. В колодец опускают насос для забора воды. Единственное ограничение для применения изделий из ПНД – опасность оползней и сейсмическая опасность;
  • для канализационных систем и для разводки в зданиях электрических кабелей, линий связи и интернета применяют обычные гладкие или гофрированные технические черные или красные трубы;
  • для промышленных технологических сетей применяют гладкие и гофрированные черные трубы технического назначения.

Для трубопроводов применяют следующие марки ПНД: ПЭ-100, ПЭ-80, ПЭ-63. Допустимые давления соответственно 1,25 МПа, 1,6 МПА, 1,0 МПа.

Типоразмеры и диаметры

Гладкие изделия из полиэтилена низкого давления в соответствии с ГОСТ 18599-2001 выпускаются с наружными диаметрами от 10 до 2000 мм. Толщина стенки варьируется от 2 мм до 95,5 мм. Точные характеристики наиболее популярных размеров представлены в таблице:

Таблица размеров труб ПНД
⌀, мм SDR 21 SDR 17,6 SDR 17 SDR 13,6 SDR 11 SDR 9 SDR 7,4
ПЭ-80 ПЭ-80 ПЭ-80 ПЭ-80 ПЭ-80 ПЭ-80 ПЭ-80
ПЭ-100 ПЭ-100 ПЭ-100 ПЭ-100 ПЭ-100 ПЭ-100 ПЭ-100
Толщ. стенки, мм Вес, кг Толщ. стенки, мм Вес, кг Толщ. стенки, мм Вес, кг Толщ. стенки, мм Вес, кг Толщ. стенки, мм Вес, кг Толщ. стенки, мм Вес, кг Толщ. стенки, мм Вес, кг
16 2,0 0,09 2,3 0,102
20 2,0 0,116 2,3 0,132 3,0 0,162
25 2,0 0,148 2,3 0,169 2,8 0,198 3,5 0,240
32 2,0 0,193 2,4 0,229 3,0 0,277 3,6 0,325 4,4 0,385
40 2,0 0,244 2,3 0,281 2,4 0,292 3,0 0,353 3,7 0,427 4,5 0,507 5,5 0,600
50 2,4 0,369 2,9 0,436 3,0 0,449 3,7 0,545 4,6 0,663 5,6 0,786 6,9 0,935
63 3,0 0,573 3,6 0,682 3,8 0,715 4,7 0,869 5,8 1,05 7,1 1,25 8,6 1,47
75 3,6 0,821 4,3 0,97 4,5 1,01 5,6 1,23 6,8 1,46 8,4 1,76 10,3 2,09
90 4,3 1,18 5,1 1,4 5,4 1,45 6,7 1,76 8,2 2,12 10,1 2,54 12,3 3,00
110 5,3 1,77 6,3 2,07 6,6 2,16 8,1 2,61 10,0 3,14 12,3 3,78 15,1 4,49
125 6,0 2,26 7,1 2,66 7,4 2,75 9,2 3,37 11,4 4,08 14,0 4,87 17,1 5,78
140 6,7 2,83 8,0 3,35 8,3 3,46 10,3 4,22 12,7 5,08 15,7 6,12 19,2 7,27
160 7,7 3,71 9,1 4,35 9,5 4,51 11,8 5,5 14,6 6,67 17,9 7,97 21,9 9,46

Изделия диаметром до 180 мм поставляются в бухтах и отрезках, более 180 мм – только в прямых отрезках длиной 6 и 12 м.

Коэффициент SDR труб

Коэффициент SDR (Standard Dimension Ratio) труб согласно ГОСТ 18599-2001 – это стандартное размерное отношение наружного диаметра к толщине стенки. SDR – стандартная величина, принимается из табличных данных. От SDR зависит толщина стенки трубопровода и ее прочность.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
