Водопровод в частном загородном доме своими руками: правила обустройства

Монтаж наружных сетей

Вне дома монтаж наружных сетей выполняют, основываясь на следующих правилах:

  1. Трубы прокладывают на глубине, превышающей глубину промерзания почвы.
  2. Если запроектировано пересечение труб водопровода и канализации, подающий воду трубопровод располагают на 40 сантиметров выше канализационной магистрали. При использовании стальных труб на месте их пересечения устанавливают стальные кожухи.
  3. Трубопроводы должны пересекаться под прямым углом.
  4. Когда водопроводные и канализационные трубы прокладывают параллельно, то между стенками труб с диаметром менее 200 миллиметров нужно соблюдать расстояние не меньше полутора метров.

Обеспечение горячего водоснабжения

При необходимости обеспечения горячего водоснабжения можете доукомплектовать свою водопроводную систему нагревателем воды. Существуют накопительные и проточные разновидности такого оборудования. На дачах удобнее всего использовать накопительные баки.

Установка водонагревателя выполняется по стандартной для такого оборудования схеме.

Как подключить водонагреватель

Теперь вы знаете, в каком порядке выполняется монтаж водопроводной системы и что нужно учесть для успешного проведения всех сопутствующих мероприятий. Сделайте все в соответствии с положениями приведенного руководства, и ваш водопровод будет исправно служить долгие годы.

Удачной работы!

Диаметр труб

Выбор нужного диаметра очень важен для системы водоснабжения. Если диаметр будет маленький, то внутри водопровода будут возникать посторонние шумы, а если большой, то давление будет снижаться, и потребуется больше энергии, чтобы обеспечить нужное давление.

Определяется диаметр исходя из длины водопровода:

  • При длине ≤ 10 метров Ø = 20 мм;
  • При длине ≤ 30 метров Ø = 25 мм;
  • Если больше 30 метров Ø = 32 мм.

Расход воды определяется исходя из диаметра и количества сантехнических приборов. По этим показателям определяется требуемый коллектор:

  • Ø 25 мм за 1 мин пропускает 30 л жидкости
  • Ø 32 мм за 1 мин пропускает 50 л жидкости

Первоначально необходимо определить количество потребителей и длину водопровода, исходя из этого определяется оптимальный диаметр трубы.

Гидроаккумулятор — что это и зачем он нужен

Второй вариант водопровода — разнесённый. При этом насос используется погружного типа и располагается в скважине или колодце. В распределительном узле при этом устанавливаются только гидроаккумулятор и автоматика. Плюсы этой системы в её низком уровне шума и возможности использовать гидроаккумулятор большой ёмкости. Гидроаккумулятор, как следует из названия, накапливает воду и обеспечивает её нахождение при повышенном давлении.

Именно это позволяет подавать жидкость в любую точку водопровода. Внутри аккумулятора находится резиновая камера, в которую насосом подаётся вода, а вокруг неё в металлическом баллоне — воздух. Накачивая воду в камеру, насос сжимает воздух в баллоне. При открытии крана давление падает за счет того, что воздушная прослойка выдавливает воду из камеры.

Типы водопроводных труб

Рынок предлагает большой ассортимент труб, элементов монтажа и запорной арматуры для самостоятельной организации водопроводной системы на участке. Ее строительство – ответственное мероприятие, успех которого определяется оптимальностью подобранных элементов.

Одна из важных задач – подбор подходящих водопроводных труб. Достойной альтернативой водопроводу из стали выступают трубы из пластика. Пластик не подвержен коррозии, хорошо работает при низких температурах, долго сохраняет свои функции. Существует несколько разновидностей пластиковых труб, благодаря чему можно выбрать подходящий вариант, исходя из конкретной ситуации.

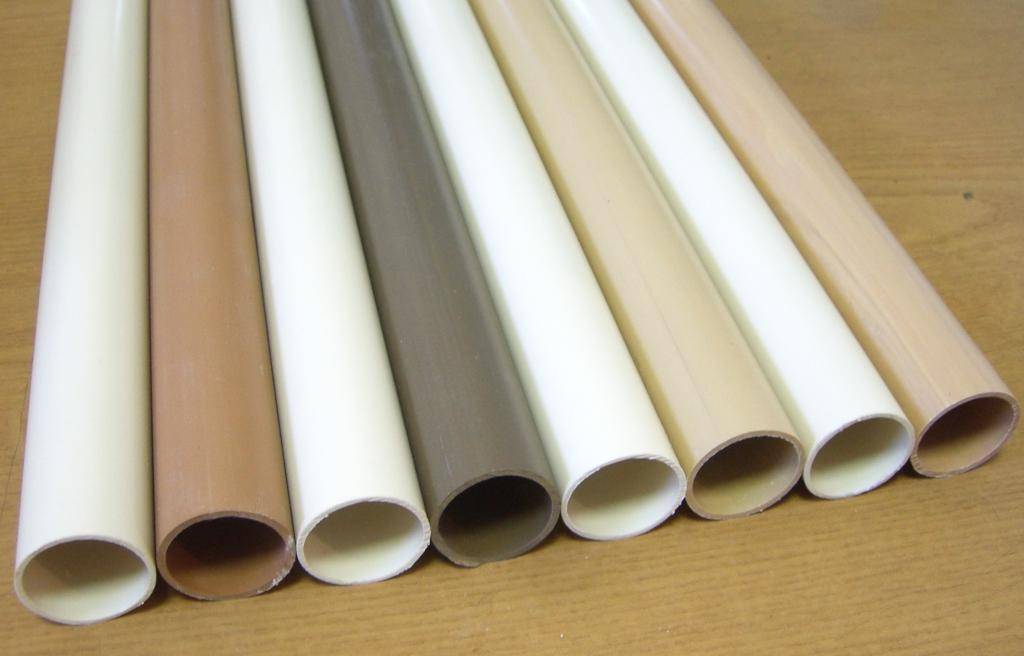

Трубы ПВХ

Трубы из поливинилхлорида (ПВХ) отличаются невысокой ценой. Они стыкуются с помощью холодной сварки. В результате сварки соединение выдерживает давление до 15 атмосфер, и водопровод служит более 50 лет. Температурный режим его эксплуатации – от -15́ ºС до +45 ºС (максимум +65 ºС). Восприимчивость к ультрафиолетовому излучению средняя, на морозе трубопровод становится ломким.

Водопровод в частном загородном доме своими руками: правила обустройства

Достоинства труб ПВХ:

  • простота укладки;
  • не поддерживают горение;
  • гладкая поверхность;
  • устойчивость к окислению;
  • возможность изгиба.

Среди отрицательных качеств водопровода из ПВХ отмечается потеря прочности вследствие царапин. Трубы из поливинилхлорида не допускают резьбовых соединений. Их нежелательно использовать для открытой водопроводной системы. Водопровод следует размещать в траншее или канализации.

Полипропиленовые трубы

Полипропиленовые трубы (ППР) нередко применяют для разводки водопровода на даче. Заметим, трубы ППР для холодной воды отмечаются полосой синего цвета, для горячей — красного. Соединение элементов водопровода производится посредством специальных паяльников, разогревающих пластик на концах свариваемых труб, которые быстро скрепляются и застывают при соприкосновении.

Водопровод в частном загородном доме своими руками: правила обустройства

Трубы из полипропилена не гнутся, и при сборе водопровода используются дополнительные уголки и фитинги. В результате обеспечивается высокая надежность системы, но при большом количестве фитингов стоимость всего водопровода растет.

Трубы из полиэтилена низкого давления

Трубы из полиэтилена низкого давления (ПНД) соединяют без клея и дополнительных приспособлений. Резьбовые фитинги водопровода из ПНД легко скручиваются руками. К другим плюсам таких изделий можно отнести:

  • возможна эксплуатация в режиме до -60 ºС;
  • стойкость к химическому воздействию, гниению;
  • возможна сборка с помощью сварки или с применением резьбовых фитингов;
  • служба выше 50 лет;
  • использование для летнего и зимнего водопровода;
  • гладкая внутренняя поверхность, что исключает потери давления в водопроводе и отложения на стенках;
  • при замерзании воды в трубах они увеличивают свои размеры, а при оттаивании приходят в исходное состояние без разрушения.

Несущественный недостаток подобных труб для дачного водопровода — невозможность эксплуатации при высокой температуре жидкости. Более ощутимое неудобство — наступать на такой водопровод нельзя, в отличие от конструкций из металла.

Водопровод в частном загородном доме своими руками: правила обустройства

Мы уже отмечали, что трубы ПНД можно сваривать или стыковать посредством резьбовых фитингов. Заметим, что резьбовое соединение выдерживает давление воды до 4 атмосфер, что в условиях дачи более, чем достаточно.

При подборе труб ПНД следует приобретать варианты с голубыми полосами (для передачи холодной воды). Исполнение с линиями желтого цвета применять на огороде нельзя, так как они разработаны для газовых сред и содержат токсичные добавки.

Исходя из рабочего давления, трубы ПНД делят на несколько категорий:

  • легкие — держат до 2,5 атмосфер;
  • средне-легкие — до 4 атмосфер;
  • средние — до 8 атмосфер.

Уличный водопровод на участке собирают из легких и средне-легких труб (обозначаются С и СЛ соответственно) диаметром от 32 до 50мм. Необходимо определиться, какая плотность труб необходима именно Вам, она бывает трех вариантов: 63, 80, 100 (цифры обозначают плотность). Чем больше плотность, тем стоимость изделий значительнее.

Иногда, несмотря на более высокую цену, для дачи следует выбирать вариант высокой плотности: стенки таких труб тоньше, что в конечном итоге снижает вес конструкции. Это может стать решающим фактором, когда вода добывается из колодца или скважины. Небольшой вес упрощает фиксацию труб.

Расчет труб

Прежде чем окончательно выбрать трубы, нужно рассчитать хотя бы приблизительно их диаметр. Нужно это не для «умности» – чем уже труба, тем она дешевле, с одной стороны. С другой, слишком малый диаметр трубы для водопровода вызовет турбулизацию потока в ней. При этом пропускная способность трубы резко падает, и при нормальном давлении на входе из крана будет еле сочиться.

Точный расчет трубопровода – дело специалистов высокой квалификации, но для городской квартиры, чтобы нормально текло, можно прикинуть и самому. Исходные данные такие:

  1. Минимально допустимое давление – 0,3 ат.
  2. Потеря давления на 1 м пропиленовой трубы 16 мм – 0,05 ат.
  3. Средняя для квартирной разводки потеря давления на единицу фитингов и арматуры – 0,15 ат.
  4. Потеря напора в отборно-учетном узле – 0,25 ат.
  5. При обычных значениях напора на входе в стояк 1,5-4,5 ат в трубе 12 мм периодическая турбулизация неизбежна, а в 16 мм трубах не наблюдается.
  6. Запас по напору для самой дальней точки – не менее двухкратного.
Популярные статьи  Унитаз для инсталляции: современное и комфортное решение для санузла

Осталось узнать напор (давление) на входе, и можно определить, хватит ли при последовательной разводке такой, самой ходовой, трубой, давления для самого дальнего крана или придется взять пошире и подороже. Давление внизу стояка можно узнать по манометру в подвале или у эксплуатанта здания; затем отнимаем по 0,6 ат на этаж. Можно и прикинуть по соседям исходя из тех же 0,6 ат/этаж: если, скажем, через три этажа вверх из кранов еще течет, то у нас добрых 2 ат. Но в многоэтажках такой фокус не проходит: чтобы не удорожать чрезмерно квартирную разводку, там делают отдельные стояки на нижние и верхние и даже на нижние, средние и верхние этажи.

Зависимость потерь в трубах и арматуре нелинейная: они зависят от скорости течения, которая, в свою очередь, зависит от сечения просвета трубы. Незначительное увеличение диаметра трубы резко снижает потери, поэтому обычная для квартир разводка 20 мм трубой с отводами к точкам 16 мм в большинстве случаев работает хорошо. В сложных случаях точный расчет можно сделать по СНиП, внутренний водопровод и канализация зданий. Там есть все нужные формулы и номограммы; расчет может сделать человек с инженерным образованием любого профиля.

Правила монтажа

Перед началом работ надо составить схему, на ней отметить все необходимые фитинги и элементы системы (счетчики, фильтры, краны и т.д.), проставить размеры участков трубы между ними. По этой схеме затем считаем чего и сколько необходимо.

При закупке трубы берите с некоторым запасом (метр-два), фитинги можно брать точно по списку. Не помешает договорится о возможности возврата или обмена. Это может понадобиться, так как часто в процессе, монтаж водопровода из полипропиленовых труб подкидывает какие-то сюрпризы. Они связны в основном с недостатком опыта, а не с самим материалом и случаются довольно часто даже с мастерами.

Пластиковые клипсы берут того же цвета

Кроме труб и фитингов, нужны будут еще клипсы, которыми крепят все к стенам. Они устанавливаются на трубопроводе через 50 см, а также возле окончания каждого отвода. Эти клипсы есть пластиковые, есть металлические — скобы и хомуты с резиновой прокладкой.

Для открытой укладки трубопровода в технических помещениях удобнее использовать скобы, для лучшей эстетики — для открытой прокладки труб в ванной или на кухне — используют пластиковые клипсы того же цвета, что и сами трубы.

Металлические хомуты хороши в технических помещениях

Теперь немного о правилах сборки. Саму систему можно собирать сразу,  нарезав отрезки труб нужной длинны, постоянно сверяясь со схемой. Так удобнее паять. Но, при недостатке опыта, это чревато ошибками — надо точно отмерять и не забывать добавить 15-18 миллиметров (зависит от диаметра труб), которые заходят в фитинг.

Потому рациональнее нарисовать систему на стене, обозначить все фитинги и элементы. Можно даже приложить их и обвести контуры. Так будет проще оценить саму систему и выявить недостатки и ошибки, если они есть. Данный подход более правильный, так как дает большую точность.

Далее трубы нарезают по мере необходимости, фрагменты из нескольких элементов соединяют на полу или рабочем столе. Потом готовый фрагмент устанавливают на место. Такая последовательность действий наиболее рациональна.

И о том, как быстро и правильно отрезать участки трубы нужной длинны и не ошибаться.

Монтаж сантехнического оборудования и других составляющих системы

Перед установкой труб следует максимально подготовить места их расположения. Для процесса монтажа потребуются ножницы для их обрезки, рулетка и сварочный паяльник. Рекомендуется освободить пространство от лишних элементов. В стыковочных местах в обязательном порядке нужно устанавливать резиновые прокладки. Их отсутствие приведет к протечкам. При установке следует учесть, что уклон труб по отношению к основному стояку от оборудования должен составлять в пределах 3 см на 1 м трубы. В случаях, когда используется тройниковая система, на каждом новом разветвлении требуется установка нержавеющих кранов.

Установка душевой кабины и ванны

Водопровод в частном загородном доме своими руками: правила обустройства

Для правильного функционирования душевой кабины или ванны при установке следует учесть следующие моменты:

  • Подведение электричества (с дополнительной изоляцией от влаги), горячей и холодной воды, канализации;
  • Выпуск канализации кабины по стандарту должен быть не выше 70 мм от поверхности пола до канализационной трубы (при превышении данного параметра следует проводить дополнительную установку подиума);
  • Обязательное нанесение герметика на места стыка.
  • Установка слива предполагает в себе следующие процессы: Соединение сливного шланга кабины или ванны к канализационному стоку;
  • Обработка герметикам места соединений;
  • Установка уплотнительной прокладки в сточное отверстие;
  • Обработка поверхности прокладки силиконом.

При наличии ответвления следует проводить монтаж нержавеющего крана.

Монтаж мойки, умывальника, рукомойника

Водопровод в частном загородном доме своими руками: правила обустройства

Какие основные моменты следует учесть при установке подобного оборудования?

  1. Правильное сопоставление размеров подводящих труб и месторасположения умывальника, раковины или мойки.
  2. Установка нержавеющих кранов (в случае включения данного элемента в общую схему системы).
  3. Работы по герметизации проводить исключительно на сухой арматуре (возможно использование бытового фена).
  4. Исключить соприкосновение рук с сопрягающими поверхностями.
  5. Паронитовые прокладки установить между деталями из пластика и металлической проводящей трубы.
  6. Обрезка штатной арматуры (небольшое отклонение при резке приведет к протечке в месте стыка).
  7. Обязательное нанесение смазки (силиконовый герметик) на прокладки.
  8. По рекомендациям СНиП высота установки сантехники составляет 80-85 см.

Рекомендации по установке унитаза

Современные модели унитазов предусматривают специальные отверстия для фиксации прибора к поверхности пола. Монтаж оборудования проходит по следующему принципу:

  • Подключение прибора к канализации при помощи гофрированного отвода;
  • Установка уплотнителя гофры на выпускной парубок унитаза;
  • Герметизация стыка между унитазом и полом.

Подсоединение водопровода и канализации требует выполнения следующих действий:

  • Подсоединение гибкого шланга с использованием ленты ФУМ;
  • Установка отсекающего нержавеющего крана на трубу;
  • Фиксация выпускного патрубка в раструб канализационной трубы.

Монтаж канализации

Канализационные трубы соединяются с фитингом при помощи герметической резинки. Процентное соотношение уклона составляет от двух до пятнадцати единиц – разница между торцом в начале и конце трубы должна составлять от 2-х до 15-ти см. При изменении направления канализации следует делать градус поворота больше прямого. Трубы, обеспечивающие связь со стояком, должны присоединяться под углом менее 45°.

Установка стиральной машины, посудомойки и другого аналогичного оборудования

Монтаж сантехнических приборов по типу стиральной машины, посудомойки и т.д. предполагает соблюдения следующих требований:

  • При отсутствии обратного клапана не устанавливаются без учета ограничения уровня (расположение выпускного шланга) – производитель указывает данный параметр в индивидуальном порядке.
  • Обязательная установка сифона для исключения протечек.
  • Обеспечение стационарного слива воды.
  • Подключение оборудования к водопроводной системе происходит с применением шлангов диаметра 3/4 дюйма. Дополнительно следует провести установку резиновых прокладок.

Монтаж наружных сетей

Вне дома монтаж наружных сетей выполняют, основываясь на следующих правилах:

  1. Трубы прокладывают на глубине, превышающей глубину промерзания почвы.
  2. Если запроектировано пересечение труб водопровода и канализации, подающий воду трубопровод располагают на 40 сантиметров выше канализационной магистрали. При использовании стальных труб на месте их пересечения устанавливают стальные кожухи.
  3. Трубопроводы должны пересекаться под прямым углом.
  4. Когда водопроводные и канализационные трубы прокладывают параллельно, то между стенками труб с диаметром менее 200 миллиметров нужно соблюдать расстояние не меньше полутора метров.
Популярные статьи  Раковина в ванной комнате: как объединить комфорт и интересный интерьер

Особенности дачной водопроводной системы

При создании системы водоснабжения на даче своими руками необходимо решить, какие части участка необходимо распределить. Тот факт, что вода должна быть доставлена в дом, конечно, понятен.

Но помимо распределения воды по всему дому, необходимо вывести трубы на ключевых местах участка, чтобы поставить на них краны. При необходимости подсоедините к ним шланг и перемещайте его туда куда нужно.

Если у вас уже есть грядки для посадки, вы можете легко определить, куда подавать воду. Лучше сделать несколько точек полива: длинные шланги неудобны и трудно переносить.

При монтаже дачного водопровода не забудьте установить краны. Кран в системе должен быть на выходе из дома и перед первым ответвлением. Желательно устанавливать краны дальше по водопроводу таким образом, что в случае возникновения проблем, аварийная участок может быть отключен.

Даже если установлена летняя сантехника, необходимо слить воду из труб, чтобы они не лопнули при замерзании. Для этого установите сливной кран в самой нижней точке. Теперь вы всегда можете закрыть кран в вашем доме и слить всю воду, защищая вашу водопроводную систему от зимних повреждений.

Горячее водоснабжение

За нагрев воды могут отвечать:

Прибор Описание и ключевые свойства

Водопровод в частном загородном доме своими руками: правила обустройства

Электрический бойлер

Для нагрева воды в теплоизолированном баке используется ТЭН. Бойлер обеспечивает исключительно стабильную температуру воды, но лидирует по стоимости киловатт-часа тепловой энергии (3-6 рублей в зависимости от местных тарифов). Часть энергии тратится на компенсацию утечек тепла через стенки бака.

Водопровод в частном загородном доме своими руками: правила обустройства

Бойлер косвенного нагрева

Бак с теплообменником подключается к отопительной системе и использует для нагрева воды теплоноситель. Летом теплоноситель циркулирует по малому контуру — от котла к бойлеру. Прибор работает с любым типом котлов.

Водопровод в частном загородном доме своими руками: правила обустройства

Проточный электрический нагреватель

Для него характерны значительная нагрузка на проводку (мощность приборов варьируется от 3,5 до 24 кВт), компактность и относительная экономичность по сравнению с бойлером: проточнику не нужно поддерживать заданную владельцем температуру воды в баке. Регулировка температуры воды на выходе у младших моделей водонагревателей оставляет желать лучшего: она настраивается ступенчатым изменением мощности и настройкой напора с помощью крана.

Водопровод в частном загородном доме своими руками: правила обустройства

Проточный газовый нагреватель (колонка или двухконтурный котел)

Нагрев воды газовым оборудованием наиболее экономичен (до 70 копеек за киловатт-час тепла). К недостаткам можно отнести низкую точность регулировки температуры у энергонезависимых котлов и колонок с механическими термостатами.

Материалы

Какие материалы применяются для разводки воды в коттедже?

Давайте вспомним, с какими параметрами работает система автономного водоснабжения.

Давление не превышает 4,5 кгс/см2. При необходимости (например, при подключении коттеджа к магистральному водопроводу в условиях многоэтажной застройки) оно ограничивается редуктором давления;

Водопровод в частном загородном доме своими руками: правила обустройства

Типичное давление в водопроводе ХВС

  • Температура горячей воды устанавливается владельцем и не превышает 75 градусов;
  • Гидроудары в небольшом замкнутом контуре исключены.

Раз так, системе водоснабжения не нужен значительный запас прочности. При ее монтаже можно использовать недорогие полимерные и композитные материалы, обладающие солидным сроком службы при минимальной стоимости:

Полипропиленовые трубы с фитингами под приварку;

Водопровод в частном загородном доме своими руками: правила обустройства

Разводка воды в доме автора выполнена полипропиленовыми трубами

  • Металлопластиковые трубы с компрессионными и пресс-фитингами;
  • Сшитый полиэтилен (PEX) на компрессионных фитингах и использующих эффект молекулярной памяти штуцерах;
  • Термостойкий полиэтилен PERT с муфтовыми привариваемыми фитингами.

Водопровод в частном загородном доме своими руками: правила обустройства

Скрытая коллекторная разводка выполняется трубами PEX

Источники воды

Колодец

Водопровод в частном загородном доме своими руками: правила обустройства

Водопроводный колодец – распространенный способ добычи воды.

Одним из наиболее распространённых источников питьевой воды в сельской местности является колодец, поэтому многие владельцы частных домов используют его в качестве элемента автономного водопровода. Желательно, чтобы это был личный колодец, расположенный на участке.

Чаще всего глубина колодцев не превышает 4 – 8 метров, поэтому для подъема воды на поверхность можно использовать поверхностную насосную станцию, цена которой ниже, чем у погружных агрегатов.

Если длина горизонтальной магистрали от источника до дома невелика, тогда станцию можно установить в доме. Если же глубина колодца более 6 метров, а до дома больше 8 метров – тогда следует располагать оборудование около устья.

Водопровод в частном загородном доме своими руками: правила обустройства

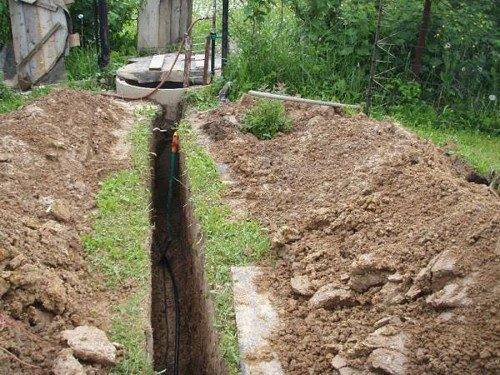

На фото – процесс прокладки магистральной трубы от водопроводного колодца.

Давайте перечислим особенности применения колодца в качестве источника для системы водоснабжения дома:

  • Простота и сравнительная дешевизна строительства. Соорудить колодец можно самостоятельно в достаточно короткий срок, для этого потребуется лопата, ведра, тренога с лебедкой и железобетонные кольца;
  • Не самая высокая надежность и безопасность. Колодцы часто загрязняются паводковыми и осадочными водами, в них могут проникать различные животные, заводиться водоросли и насекомые;
  • Качество воды не отличается высоким уровнем, поэтому в обязательном порядке применяются системы очистки и подготовки жидкости;
  • Ресурс источника ограничен. Некоторые колодцы служат 50 и более лет, однако это далеко не норма. Кроме того, производительность редко превышает 200 литров в час, и после большой стирки принять ванну уже не получится;
  • Необходимость в частых чистках и дезинфекциях;
  • Удобный и простой доступ позволяет легко устранять посторонние предметы и производить обслуживание;
  • Требует постоянного забора воды, иначе начинает заиливаться.

Водопровод в частном загородном доме своими руками: правила обустройства

Простая схема водопровода в доме своими руками с напорным баком.

Скважина

Водопровод в частном загородном доме своими руками: правила обустройства

Устье скважины в бетонном кессоне.

Достаточно широкое распространение получило бурение скважин для водопровода. Это более прогрессивный и удобный способ получения питьевой воды для частного хозяйства, однако он более дорогой и трудоемкий.

Следует различать три основных вида скважин:

  1. Неглубокие скважины на песок. Глубина не превышает 30 метров, сооружение производится с помощью малогабаритной техники за короткий срок (1 – 2 дня);
  2. Абиссинские колодцы или забивные скважины. Глубина – до 8 метров, иначе насос не сможет поднять воду (погружной агрегат в неё не устанавливается). Требует мягких грунтов и неглубоких водоносных пластов;
  3. Артезианские скважины. Глубина может достигать 150 и более метров, вода очень высокого качества, на поверхность поднимается сама, а насос только создает нужное давление в системе. Наиболее дорогой вид источника.

Водопровод в частном загородном доме своими руками: правила обустройства

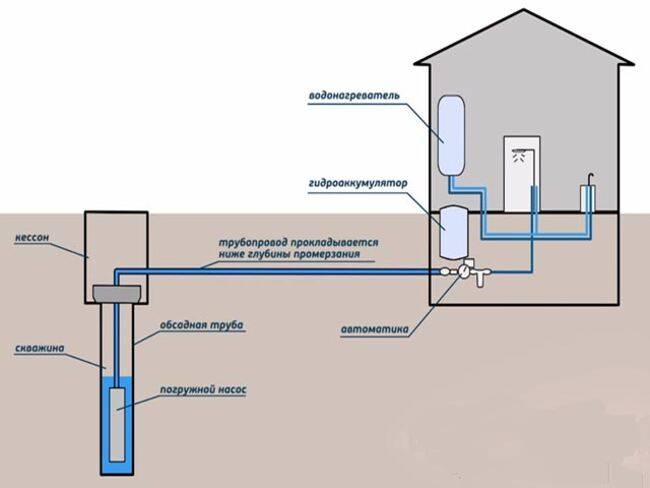

Водопровод в доме своими руками со скважиной и погружным насосом (схема).

Если вас не смущает стоимость, тогда лучше строить артезианский источник. Он поставляет наиболее чистую воду, которая надежно защищена от загрязнений огромной толщей породы и непроницаемых пластов. Работы по её бурению и обустройству обойдутся примерно в 250 – 300 тысяч без учета стоимости оборудования.

Водопровод в частном загородном доме своими руками: правила обустройства

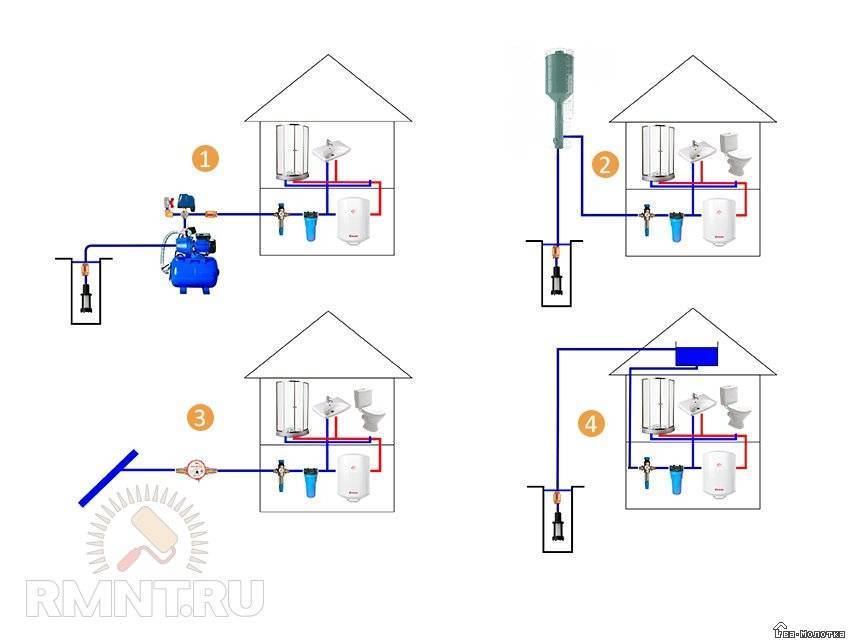

Различные источники водозабора.

Скважина на песок на порядок дешевле, однако срок её службы редко превышает 15 – 20 лет. Кроме того, она подвержена сезонным перепадам производительности и требует постоянного забора воды, а в случае заиливания чистка будет куда более сложной, чем в случае с колодцем.

Водопровод в частном загородном доме своими руками: правила обустройства

Скважина-игла может быть установлена прямо в доме.

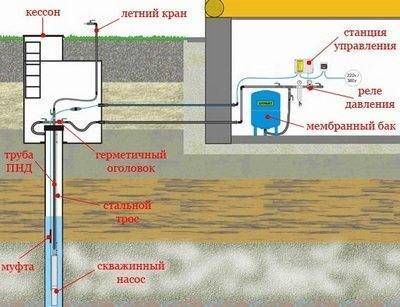

Подключаем насосную станцию к внутреннему водопроводу

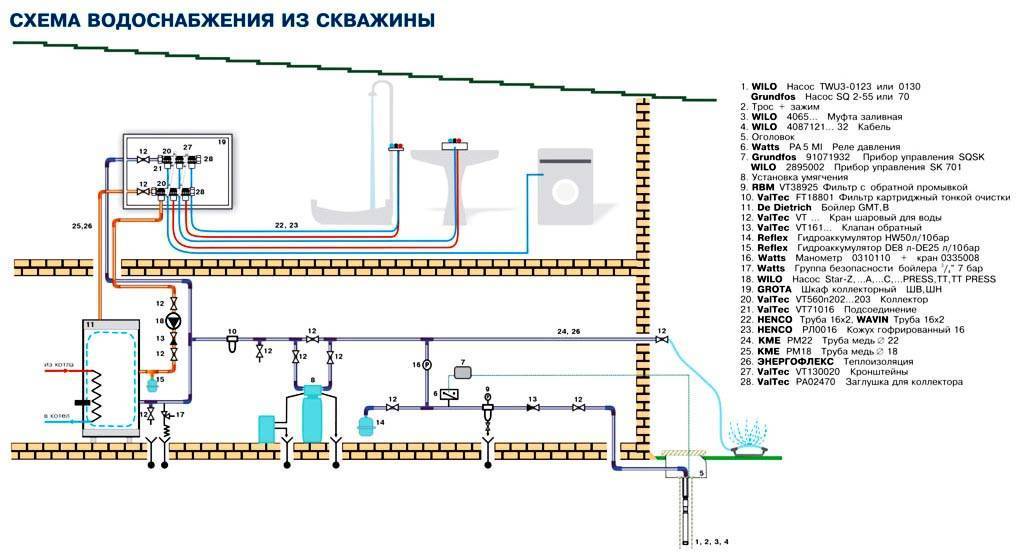

Подачу воды в дом при использовании скважины осуществляет автоматическая система, состоящая из нескольких важных элементов:

  • насоса;
  • накопителя воды — гидроаккумулятора;
  • регулирующей автоматики.

Если все элементы собраны в единый механизм, перед нами насосная станция. Она имеет штуцеры:

  • для получения воды из колодца или скважины;
  • для подачи воды во внутреннюю сеть.

При включении станции насос закачивает воду в гидроаккумулятор. При достижении определенного давления автоматика отключает насос.

Когда вода расходуется, давление постепенно падает до определенного значения, после достижения которого автоматика вновь запускает насос.

Типоразмеры канализационных труб таблица, маркировка, ГОСТ

Чтобы произвести монтаж системы канализации, необходимо приобрести трубные изделия и соединительные элементы тех размеров, которые указаны в проекте. Торговля предлагает типоразмеры канализационных труб в достаточно широком ассортименте, что позволяет создать трубопровод любой конфигурации с любой толщиной стенок.

Основные параметры трубопровода

  • внешний диаметр канализационной трубы,
  • внутренний диаметр,
  • условный проход (Dу или Ду) — номинальное или округленное значение внутреннего сечения,
  • номинальное сечение (Dn или Дн),
  • толщина стенки.

На маркировке всех пластиковых трубных изделий указывается наружное сечение и толщина стенки, на чугунных — условный проход в миллиметрах. Проблемы могут возникнуть, когда при монтаже используются комбинированные фитинги (из металла и пластика), которые маркируются в миллиметрах и дюймах. В подобных ситуациях необходимо сравнивать элементы в различных системах измерения.

СНиП 2.04.01-85 определяет расчет диаметра канализационной трубы. Но для дома или квартиры эти формулы слишком сложные. На практике применяется другой подход — в квартире или стандартном загородном доме не превышает 10 см.

Исходя из этого:

  • для раковины, ванны, умывальника, писсуара, биде — 5-7,5 см,
  • для унитаза — трубы пластиковые диаметр 100 или 110 мм,
  • отводы от стиральных и посудомоечных машин — 2,5 или 3,2 см,
  • разводка по дому или квартире — 5 см,
  • стояк в доме, в котором не более пяти этажей — внутренний Ø 110,
  • стояк в доме выше пяти этажей — Ø160,
  • соединение нескольких стояков (лежевка) в многоэтажном доме — 200,
  • вывод стоков наружу — 16 или 20 см,
  • дворовая система — Ø 300,
  • выпуск на колодец, участок между двумя колодцами — 20 см.

Если для прокладки канализации используются пластиковые материалы, то вместо 5 см можно использовать 4 см, вместо 10,1 см — 10 см и.т.д. Это обусловлено гладкой внутренней поверхностью этих изделий, которая во время эксплуатации практически не покрывается ржавчиной или другими отложениями.

Существует такое понятие, как наименьший допустимый типоразмер, определенный Санитарными Нормами и Правилами (СНиП):

  • для внутриквартального стока и уличной сети — 20 см,
  • для внутриквартальной сети ливневого отвода — 20,2 см,
  • для уличной ливневой сети — Ø 250.

Сечение и толщина стенки являются взаимосвязанными параметрами — чем больше сечение, тем толще стенка. Вес тоже прямопропорционален сечению. Например, внешнее сечение 16 см — вес 2 кг, или 10,1 см — вес чуть более 1 кг. Немаловажный показатель — длина отрезков. Самый короткий — 1 м, самый длинный — 6 м.

Пластиковые трубные изделия для канализации

Производятся из поливинилхлорида (ПВХ), полипропилена (ПП) и полиэтилена (ПЭ). Чтобы определить их внутреннее сечение, нужно отнять от значения наружного сечения умноженную на два толщину стенки (они указаны в маркировке).

Согласно ГОСТ Р 51613-2000 диаметр канализационных труб пвх безнапорных может быть 5, 7,5, 9, 10, 1,1, 15, 16 см. Для отвода стоков из промышленных объектов используются изделия с сечением 25 и 30 см. Основное их преимущество — они монтируются так же, как тонкие — в раструб.

Размер материалов из полипропилена определяет ГОСТ Р 51613-2000 и ГОСТ 22689.2-89 — 5, 10 и 15 см. Но существуют большого диаметра со стенкой в 5 мм. Эти изделия используются для монтажа больших магистральных трубопроводов.

Типоразмеры из полиэтилена регламентирует ГОСТ 22689.2-89. Выбор этих изделий не велик — 4, 5 см, 90 и труба 110 внутренний диаметр. Толщина стенок изделий из полиэтилена низкого давления — 3 — 5 мм. Продаются отрезками от 2-х до 9-и метров.

Диаметр пластиковой канализационной трубы необходимо подбирать, исходя из доступности соединительных элементов соответствующих размеров. Например, для материала с сечением 7,5 или 9 см найти фитинги может оказаться невозможно.

Для присоединения пластиковой внутриквартирной канализации к чугунному стояку можно использовать комбинированный фитинг или резиновую прокладку, которая герметизируется при помощи силикона или льняной подмотки. При наличии большого отверстия в чугунном стояке можно комбинировать фитинг и силикон или фитинг и обмотку.

Пошаговый алгоритм работ

Как сделать разводку воды в квартирах? Для замены старого водопровода в квартире можно обратиться к профессионалу и вам не придётся выбирать материал, схему разводки и проводить монтаж системы, однако, такие услуги стоят довольно дорого. В свою очередь, организация разводки воды в квартире своими руками требует тщательного соблюдения строительных норм и правил. Это мероприятие подразделяется на несколько основных этапов:

Вначале специалисты рекомендуют подготовить план будущих работ. Такой план должен включать в себя два основных пункта:

  • выбор материала. Многих людей интересует один вопрос: какие трубы выбрать для водопровода? Трубы могут быть изготовлены из металла, металлопластика или пластмассы. Каждый материал отличается своими особенностями, которые необходимо внимательно изучить, чтобы не столкнуться в будущем с неожиданными проблемами. Какой материал лучше подходит для монтажа водопровода: полипропилен или металлопластик? Для самостоятельной разводки водоснабжения наиболее подходят металлопластиковые трубы. Смонтировать металлопластиковую коммуникацию довольно просто, поэтому такая работа по силам даже новичку. В любом случае для водопроводов полипропилен или металлопластик подходят как нельзя лучше;
  • выбор схемы разводки воды в квартире. Схема монтажа водопроводной коммуникации определяется в зависимости от типа многоэтажной постройки. На сегодняшний день наиболее популярными являются две схемы: последовательная и параллельная. Последовательная схема разводки применяется в том случае, если напор воды в квартире всегда стабилен, однако, такое встречается крайне редко. Поэтому чаще всего для монтажа водопроводной конструкции используют второй вариант, а именно: параллельную или же коллекторную разводку водопровода и канализации.

Коллекторная система разводки — современный и более практичный вариант, в такой водопроводе давление будет стабильным

Расчёт фитингов и других вспомогательных элементов, а также показателя сечения трубопровода. Рекомендуется перед каждым источником водозабора устанавливать перекрывающие краны

Важно запомнить, что показатель сечения труб должен быть меньше, чем у соединительных элементов

Четвёртый пункт схемы включает в себя перечень необходимых для проведения разводки инструментов.

Демонтаж старой коммуникации и прокладка новой

Во время демонтажа старой конструкции очень важно позаботиться о соблюдении показателя сечения всех выходов и труб, иначе придётся использовать специальные переходные муфты

Как правило, в стандартных квартирах комнаты, где располагаются водопроводные конструкции, имеют ограниченную площадь. В связи с этим предпочтение рекомендуется отдавать наиболее компактному варианту прокладки водоснабжения. Как уже говорилось выше, для водопровода в квартире можно использовать трубы из разных материалов.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
