Отопление в частном доме из полипропиленовых труб своими руками

Материалы для устройства отопительной системы

Оптимальный диаметр полипропиленовой трубы для разводки однотрубной системы в частном доме — 20 мм, для стояков — 25 мм. Для двухтрубной системы при количестве радиаторов более 8, применяют рукав полипропиленовый диаметром 32 мм. Фитинги подбирают под сечение труб так, чтобы внутренний их диаметр соответствовал наружному диаметру магистрали. Они должны быть от того же производителя что и трубы и с той же маркировкой.

Качественное соединение полипропиленовых элементов получается только путем сварки. Применяют сварочный аппарат либо паяльник. Для высокотемпературных систем подходят трубы, армированные фольгой, для низкотемпературных — стекловолокно.

Первые маркируют PN 25. Они рассчитаны на давление 2,5 МПа. Рабочий напор для PN 20 —2 МПа. В любой системе отопления на радиаторах нужны краны Маевского. Их врезают в верхнюю часть батареи. Отверстия внизу закрывают пробкой.

Как переходные элементы для подключения радиаторов в отопительных системах из ПП труб применяют фитинги. К ним относятся:

  1. Муфты. Они соединяют две одинаковые трубы.
  2. Отводы.
  3. Крестовины. Для разветвления на две стороны.
  4. Переходники. Необходимы для состыковки элементов с разными диаметрами.
  5. Тройники. Формируют односторонние ответвления.
  6. Штуцеры. Необходимы для соединения рукава с гибким шлангом.
  7. Заглушки. Устанавливают на конце полипропиленовой трубы.

Отопление в частном доме из полипропиленовых труб своими руками

Особенности материалов, которые нужно учесть при монтаже

Чтобы система функционировала правильно, в процессе монтажа необходимо принимать во внимание некоторые особенности ПП рукавов. Одна из них — линейное расширение

Это явление вызывает изменение температур внешних и внутренних. В результате нагрева пластиковый рукав начинает провисать. Компенсирует линейное расширение правильная укладка трубопровода, гарантирующая свободу его перемещения в пределах значения линейного расширения.

Для этого применяют крепежные хомуты, компенсаторы, в конструкцию которых входят как подвижные, так и неподвижные детали. Иногда устранить провисание можно путем штробления стены и укладки в нее рукава или установкой дополнительных клипс. Если эти действия не помогают, применяют радикальные меры — отсоединяют рукав в районе «американок», отрезают провисающий участок, американку перепаивают, затем закручивают.

Каковы особенности применения полипропиленовой трубы 40 мм для отопления

При проектировании и монтаже системы отопления всегда возникает вопрос – трубы какого диаметра использовать при работе. Диаметр (а значит, и пропускная способность труб) важен, так как необходимо обеспечить скорость теплоносителя в пределах 0,4–0,6 м/с, которая рекомендована специалистами. При этом к теплоносителям (к радиаторам) должно поступать необходимое количество энергии.

При скорости меньше 0,2 м/с происходит застаивание воздушных пробок. Скорость больше 0,7 м/с нерационально применять в плане энергосбережения, так как сопротивление движению жидкости становится значительным (оно прямо пропорционально квадрату скорости). Также при превышении этой скорости появляется вероятность возникновения шума в трубопроводах малых диаметров.

Труба полипропиленовая 40 мм все чаще применяется в системах отопления даже при наличии недостатков в виде сложности обеспечения качества стыков и значительного расширения под воздействием тепла. Такие трубы стоят недорого и просты в монтаже, а это зачастую – решающие факторы.

Полипропиленовые трубы подразделяются на несколько видов, в зависимости от технических характеристик и условий эксплуатации. Для отопления применяются марки РN25 (РN30), рассчитанные на рабочее давление в 2,5 атм при температуре жидкости не более +120 °С.

Труба полипропиленовая 40 мм, армированная алюминиевой фольгой или стекловолокном, используется для отопления. Армировка не позволяет материалу сильно расширяться при нагревании.

Некоторые специалисты выбирают трубы с внутренней армировкой стекловолокном. Их чаще всего применяют в частных системах отопления.

Трубы изготавливаются стандартных диаметров, из которых нужно выбрать наиболее подходящий. Существуют типовые решения, с помощью которых можно подобрать диаметр трубы для отопления дома. Они позволяют в 99 % случаев выбрать оптимальный диаметр без выполнения гидравлического расчета.

К стандартным диаметрам полипропиленовых труб относятся – 16, 20, 25, 32, 40 мм.

Стандартные наружные диаметры полипропиленовых труб – 16, 20, 25, 32, 40 мм. Этим значениям соответствует внутренний диаметр труб марки РN25 – 10,6, 13,2, 16,6, 21,2, 26,6 мм.

Более подробные данные о наружных и внутренних диаметрах и толщине стенки полипропиленовых труб можно посмотреть в таблице.

Наружный диаметр, мм PN10 PN20 PN30
Внутренний диаметр Толщина стенки Внутренний диаметр Толщина стенки Внутренний диаметр Толщина стенки
16 10,6 2,7
20 16,2 1,9 13,2 3,4 13,2 3,4
25 20,4 2,3 16,6 4,2 16,6 4,2
32 26 3 21,2 5,4 21,2 3
40 32,6 3,7 26,6 6,7 26,6 3,7
50 40,8 4,6 33,2 8,4 33,2 4,6
63 51,4 5,8 42 10,5 42 5,8
75 61,2 6,9 50 12,5 50 6,9
90 73,6 8,2 6 15
110 90 10 73,2 18,4

Читайте материал по теме: Как выбрать фитинги для полипропиленовых труб

Нам требуется обеспечить подачу необходимой тепловой мощности. Она будет находиться в прямой зависимости от количества поданного теплоносителя, но скорость движения жидкости не должна превышать 0,3–0,7 м/с.

Исходя из этого, существует следующее соответствие подключений (для полипропиленовых труб указывается наружный диаметр):

  • 16 мм – при монтаже одного или двух радиаторов;
  • 20 мм – при монтаже одного радиатора или небольшой группы радиаторов (радиаторы «обычной» мощности от 1 до 2 кВт, максимальная подключаемая мощность не выше 7 кВт, количество радиаторов не более 5 шт.);
  • 25 мм – при монтаже нескольких радиаторов (обычно не более 8 шт., мощность не выше 11 кВт) одного крыла (плеча тупиковой схемы разводки);
  • 32 мм – при подключении одного этажа или целого дома в зависимости от тепловой мощности (обычно не более 12 радиаторов, соответственно, тепловая мощность не выше 19 кВт);
  • 40 мм – для магистрали одного дома при ее наличии (20 радиаторов – не выше 30 кВт).

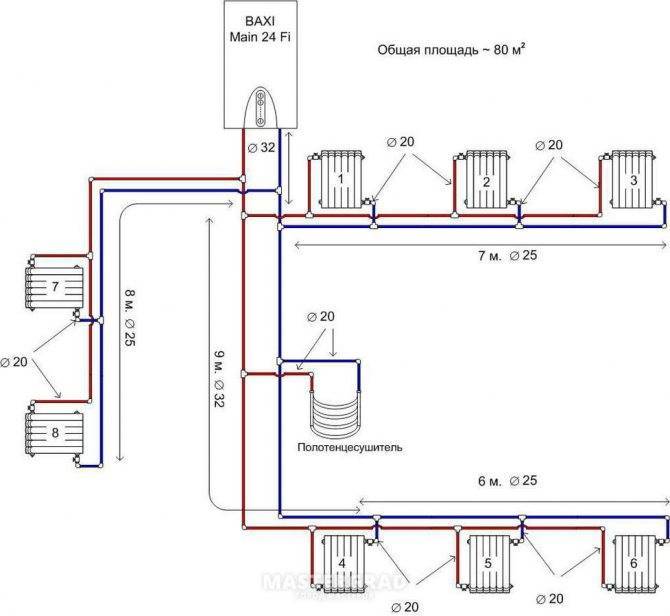

Разберем выбор диаметра труб подробнее, основываясь на заранее рассчитанные табличные соответствия энергии, скорости и диаметра.

Обратимся к таблице соответствия скорости к количеству тепловой мощности.

В таблице представлены значения тепловой мощности (Вт), а под ними указано количество теплоносителя (кг/мин) при подаче с температурой +80 °С, обратки – +60 °С и температуры в комнате +20 °С.

Из таблицы видно, что при скорости 0,4 м/с подается следующее количество тепла по трубам из полипропилена указанного наружного диаметра:

  • 4,1 кВт – внутренний диаметр около 13,2 мм (наружный диаметр 20 мм);
  • 6,3 кВт – 16,6 мм (25 мм);
  • 11,5 кВт – 21,2 мм (32 мм);
  • 17 кВт – 26,6 мм (40 мм);
Популярные статьи  Обратный осмос: вред и польза мембранной очистки водопроводной воды

При скорости 0,7 м/с подаваемая мощность увеличивается на 70 %, что легко проследить в таблице.

Пошаговая инструкция по сборке и установке

Отопление в частном доме из полипропиленовых труб своими руками

Для качественного и правильного монтажа необходимо распланировать схему разводной системы, на которую необходимо опираться во время рабочего процесса. Сборочные работы с трубами состоят из несколько шагов:

  1. Исполнение точной схемы.
  2. Произвести расчет отрезков труб необходимой длины, поэтапно для каждого участка. После чего устанавливается тип подходящего фитинга.
  3. Нужно знать время сварки труб при их соединении. Зависит оно от диаметра и типа трубы, об этом необходимо прочесть в инструкции или уточнить у продавца. Перед работой трубы занесите на некоторое время в помещении, для выравнивания их температурных показателей.
  4. Отметки мест обреза удобно наносить при помощи маркера.
  5. Относительно поверхности, необходимо делать перпендикулярные разрезы специальными ножницами.
  6. Места среза протираются спиртовым раствором, следите за чистотой трубы – используйте сухую тряпку.
  7. Подберите насадку из аппарата для спаивания, которая подходит диаметру устанавливаемой трубы. Обезжирив ее, поставьте горизонтально и произведите нагрев до 256 градусов.
  8. Труба с фитингом помещается в нагревательные отверстия, и через определенный промежуток времени вынимаются, труба вставляется в соединительный элемент фитинга и придерживается несколько секунд. Соединения не должны подвергаться механическому воздействию до полного остывания.

При помощи данного способа производиться спайка остальных труб всей сети отопительной системы. Отопление из полипропиленовых труб своими руками необходимо укреплять при помощи клипс, тогда не будет провисания труб. Теплоноситель для данного материала должен не превышать 60 градусов тепла.

Коллекторная схема

Отопление в частном доме из полипропиленовых труб своими руками

Более сложная и затратная по материалам схема водяного отопления, но позволяющая обеспечить равномерное распределение тепла, удобство эксплуатации и высокую надежность системы. На выходе из котла отопления или на каждом ответвлении от стояка устанавливается коллекторная гребенка, к которой подключаются горизонтальные ветки либо отдельные приборы.

Наиболее актуально применение этой схемы подключения приборов в больших коттеджах со сложными разветвленными системами. Она позволяет регулировать параметры температуры и давления для каждой ветки или прибора отдельно.

Если в вашем доме будет использоваться схема комбинированного отопления, то есть сочетание классического радиаторного отопления с теплыми полами, то вы однозначно сделаете правильный выбор, остановившись на коллекторной схеме.

Предусматривает параллельное подключение отопительных приборов к подающему и обратному трубопроводу. Каждый радиатор независимый от других и получает на входе теплоноситель практически одинаковой температуры.

При аварийной ситуации можно отключить один или несколько приборов без ущерба для работоспособности системы. Двухтрубная схема монтажа позволяет применить скрытую прокладку и легко спрятать трубопроводы в пол. В большинстве случаев именно эта схема отопления частного дома является наиболее оптимальной.

Полипропиленовые трубы в конвекционных системах

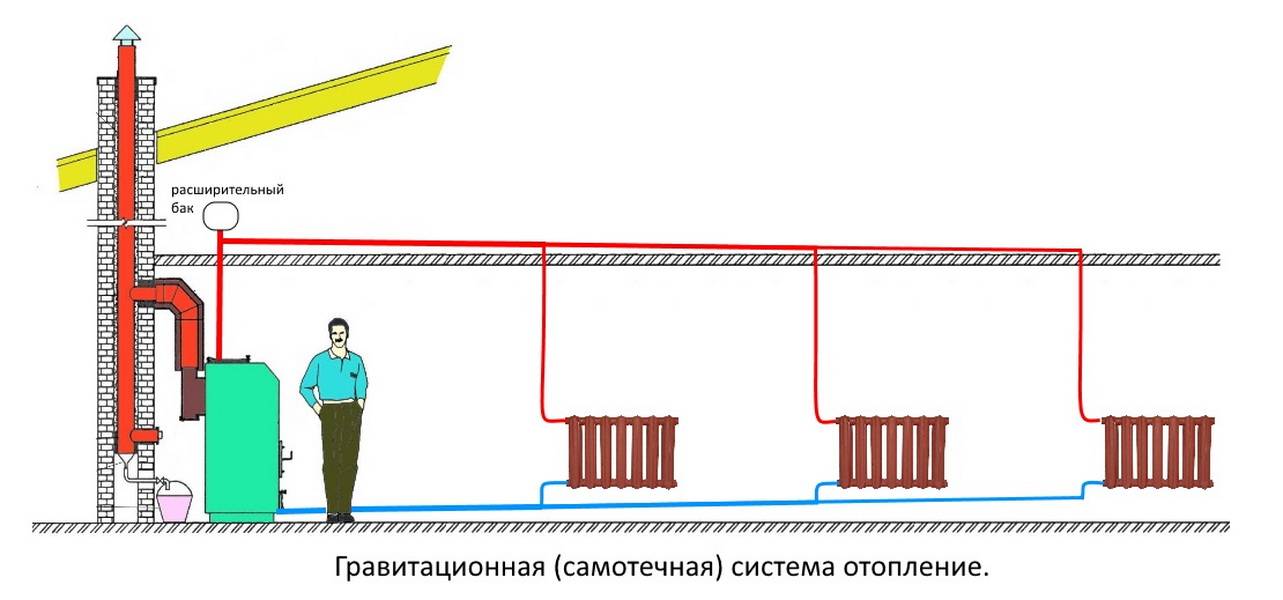

Конвекционные системы из полипропиленовых труб очень популярны. Причина — легкость обработки материала, устойчивость к размерзанию, высокая герметичность, невысокая теплопроводность.

В «безнасосных» системах, выполненных по закрытому типу, при нагреве из воды выделяется много кислорода. Если магистраль выполнена из стальной трубы, она очень быстро покроется слоем ржавчины. Полипропиленовые изделия этого недостатка лишены. Направленный поток, движущийся по полипропиленовым рукавам, не встречает значительного сопротивления. На стенках ПП труб не образуются никакие отложения.

https://youtube.com/watch?v=5ixPbefe9p0

Лучшие схемы

Отопление в частном доме из полипропиленовых труб своими руками

Отопление в частном доме из полипропиленовых труб своими руками

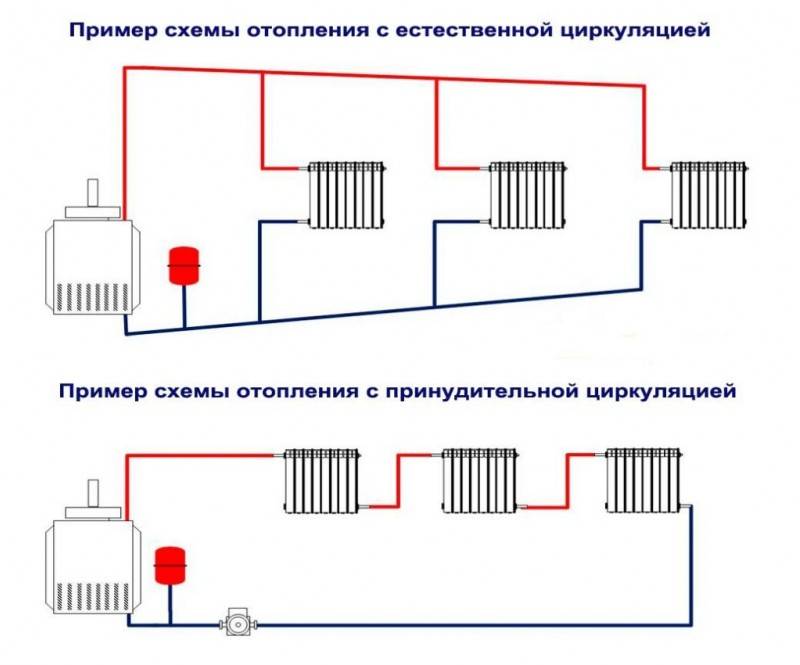

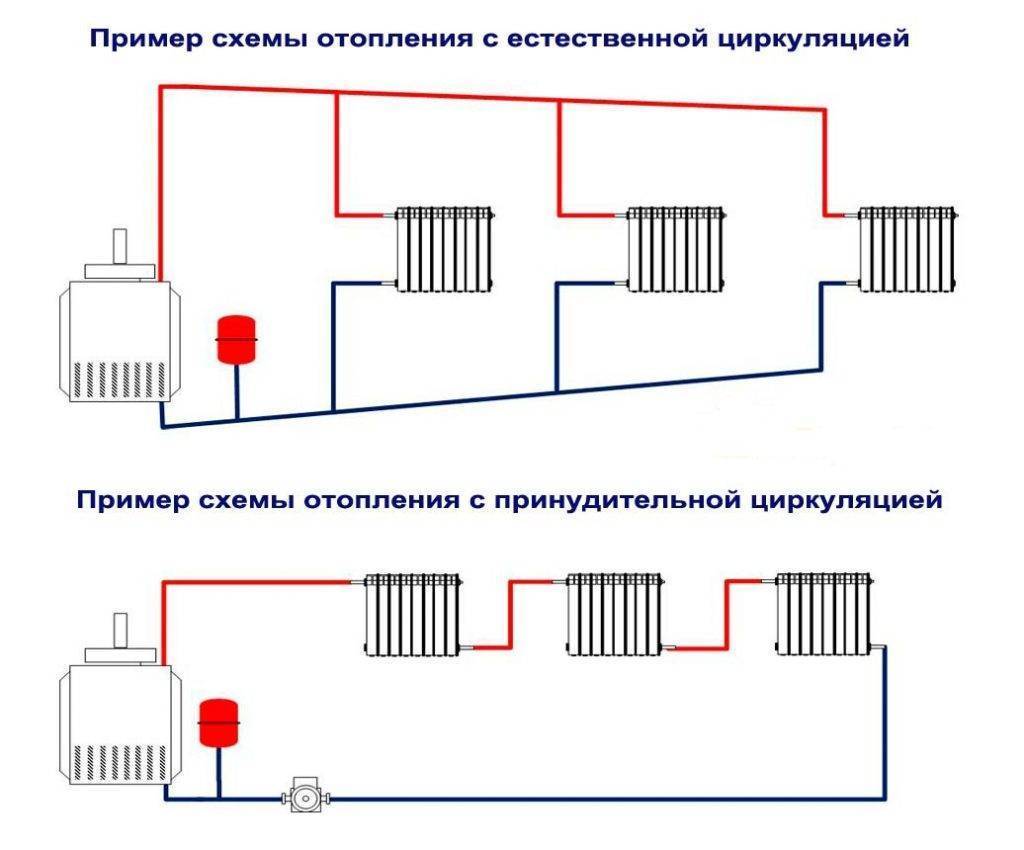

Схему, по которой будет производиться циркуляция, необходимо выбрать из двух возможных вариантов:

Название типа схемы Характеристика работы
Верхняя подача теплоносителя Подходит, если существует риск сбоев в электросети. Теплоноситель циркулирует самостоятельно в сети трубопровода.
Нижняя подача теплоносителя Отопление в доме своими руками из полипропилена по такой схеме, подходит для многоэтажного загородного дома. Теплоноситель разноситься по сети трубопровода с помощью нагнетающего насоса.

Специалисты предлагают рассмотреть вариант двухтрубной системы. При такой схеме, трубы закладываются по периметру в стенах дома, или в полу. Распланировать и сделать такой вариант можно, как в частном доме, так и в квартире.

Если котел будет устанавливаться в отдельную комнату, то целесообразно покрыть ее изнутри материалом огнеупорного типа. Это обезопасит от распространения огня при чрезвычайной ситуации. Так же, в данной комнате должны быть соблюдены все требования по пожарной безопасности.

Отопление из полипропиленовых труб — коллекторная схема

Такая система отличается тем, что каждый радиатор подключен напрямую к коллектору. Радиаторы подключаются с двух сторон.По одной линии тепловой агент подводит тепло к отопительной батарее, с другой стороны, остывший агент возвращается к коллектору. При этой схеме полипропиленовые трубы, как правило, проводятся по прямой линии и закладываются внутрь стяжки.

Их длина достаточно велика.Но управлять этой системой проще, тепло будет распространяться равномерно. При помощи гидрострелки можно провести контуры с разной температурой и перепадами давления. Коллекторная схема не подходит для многоэтажных зданий.

Разводка полипропиленовых труб

Полипропиленовые трубы используют для монтажа гребенки холодной или горячей воды, отопления. Выбор диаметра в каждом случае индивидуален — зависит от объема жидкости, которую необходимо прокачать в единицу времени, требуемой скорости ее движения (формула на фото).

Формула расчета диаметра полипропиленовых

Расчет диаметров труб для систем отопления — это отдельная тема (определять диаметр надо после каждого ответвления), для водопроводов все проще. В квартирах и домах для этих целей используют трубы диаметром от 16 мм до 30 мм, причем самые ходовые — 20 мм и 25 мм.

Считаем фитинги

После определения диаметра считается общая протяженность трубопровода, в зависимости от его строения докупаются фитинги. С длиной труб все относительно просто — измеряете протяженность, добавляете около 20% на погрешность и возможные браки в работе. Чтобы определить, какие фитинги нужны, требуется схема трубопровода. Нарисуйте ее, обозначив все отводы и приборы, к которым требуется подключаться.

Пример разводки полипропиленовых труб в ванной

Для подключения ко многим приборам требуется переход на металл. Есть и такие полипропиленовые фитинги. У них с одной стороны латунная резьба, с другой — обычный фитинг под пайку. Сразу надо смотреть диаметр патрубка подключаемого прибора и тип резьбы, которая должна быть на фитинге (внутренняя или наружная). Чтобы не ошибиться лучше все записывать на схеме — над тем отводом, где будет установлен данный фитинг.

Далее по схеме считается количество «Т» и «Г» образных соединений. Для них покупаются тройники и уголки. Бывают еще крестовины, но они применяются редко. Уголки, кстати, есть не только под 90°. Есть по 45°, 120°. Не забудьте про муфты — это фитинги для стыковки двух отрезков труб. Не забывайте, что полипропиленовые трубы совершенно не эластичны и не гнутся, потому каждый поворот делают при помощи фитингов.

Популярные статьи  Сололифт для канализации и особенности его применения

Когда будете закупать материалы, договоритесь с продавцом о возможности замены или возврата части фитингов. Проблем обычно не возникает, так как даже профессионалы не всегда могут сразу точно определиться с требуемым ассортиментом. Кроме того, в процессе монтажа иногда приходится менять структуру трубопровода, а значит, меняется набор фитингов.

Компенсатор для горячего водопровода и отопления из полипропиленовых труб

Полипропилен имеет довольно значительный коэффициент температурного расширения. Если монтируется полипропиленовый горячий водопровод или система отопления, требуется сделать компенсатор, при помощи которого будет нивелироваться удлинение или укорочение трубопровода. Это может быть фабричная петля-компенсатор, или собранный по схеме компенсатор из финигов и кусков труб (на фото выше).

Способы укладки

Есть два способа монтажа полипропиленовых труб — открытый (по стене) и закрытый — в штробах в стене или в стяжке. По стене или в штробе трубы из полипропилена крепят на держатели-клипсы. Они есть одинарные — для укладки одной трубы, есть двойные — когда две ветки идут параллельно. Крепятся на расстоянии 50-70 см. Труба в клипсу просто вставляется и держится благодаря силе упругости.

Крепление полипропиленовых труб к стенам

При укладке в стяжку, если это теплый пол, трубы крепят к армирующей сетке, другого дополнительного крепления не требуется. Если замоноличиваться будет подводка к радиаторам, трубы можно не крепить. Они жесткие, свое положение даже при заполнении теплоносителем не меняют.

Вариант скрытой и наружной проводки в одном трубопроводе (за ванной проводку сделали открытой — меньше работы)

Нюансы пайки

Сам процесс сварки полипропиленовых труб, как вы видели, труда особого не оставляет, но вот тонкостей есть очень много. Например, непонятно, как при стыке труб подгонять участки так, чтобы трубы были ровно той длины, которая требуется.

Другой момент сварки полипропиленовых труб — пайка в труднодоступных местах. Не всегда есть возможность надеть на паяльник с двух сторон трубу и фитинг. Например, паяем в углу. Паяльник, приходится засовывать в угол, с одной стороны насадка упирается прямо в стену, фитинг на нее не натянешь. В этом случае ставят второй комплект насадок такого же диаметра и на нем греют фитинг.

Как паять полипропиленовые трубы в труднодоступном месте:

Как перейти с железной трубы на полипропилен:

Трубы из полипропилена – ограничения

Полипропиленовая труба – недорогое изделие для обустройства отопительной системы в частном доме. Помимо своей бюджетной стоимости она обладает целым рядом других преимуществ перед конкурентами:

  • Незначительный вес изделия – установка полипропиленовых труб в системе отопления не нагружает стены дома.
  • Идеально ровная внутренняя поверхность трубопровода, благодаря которой на стенках не осаживаются известковые примеси. Плюс ко всему пластик не ржавеет и обладает длительным эксплуатационным ресурсом.
  • Длительный срок службы – изделия из полипропилена без изменения своих первоначальных характеристик прослужат более 20 лет.
  • Высокая устойчивость к низким температурным показателям – при простое отопительной системы, трубы из полипропилена не размораживаются. Благодаря этой особенности такие изделия используются в загородных постройках, где отопительная система работает не регулярно.
  • Эстетическая составляющая – полипропилен обладает достаточно привлекательным внешним видом и не нуждается в периодической покраске, так как не изменяет свой основной цвет в процессе эксплуатации.

К сожалению, нет ничего идеального, это коснулось и полипропилена, который обладает определёнными недостатками:

  • Стоимость паяльника для сварки пластикового водопровода достаточно высокая. Хотя можно взять оборудование в аренду.
  • Полипропиленовые изделия не гнуться и поэтому, чтобы выполнить поворот приходится устанавливать фитинги, которые усложняют монтажный процесс. Плюс ко всему это очень неудобно при создании отопительной системы, которая имеет сложную конфигурацию. Хотя, стоимость комплектующих, в том числе и фитингов для полипропиленовых труб доступна каждому.
  • Низкий уровень ремонтопригодности – в случае поломки любого конкретно взятого участка трубопровода придётся выполнять замену всей конструкции между двух соединительных элементов. Низкие показатели жёсткости материла – труба, закреплённая на стене, при циркуляции по ней горячего теплоносителя может прогибаться на участках между соседними креплениями.
  • Низкая термическая устойчивость – это один из самых важных параметров для любой отопительной системы. Полипропилен начинает быстро разрушаться под воздействием высокой температуры теплоносителя.

Полипропиленовые трубы имеют низкую рабочую температуру — не более 70° C, что намного меньше, чем у современных отопительных котлов, которые прогреваются до 90° C.

Подготовка к монтажу ПП труб

Отопление в частном доме из полипропиленовых труб своими руками

Чтобы осуществить монтаж ПП труб, важно тщательно изучить схему системы водоснабжения и обогрева, подготовить ряд инструментов и ознакомиться с пошаговой инструкцией. Все работы выполняются в несколько этапов. Все работы выполняются в несколько этапов

Все работы выполняются в несколько этапов.

Этап 1 составление проекта

Перед закупкой материалов для монтажа труб своими руками нужно составить схему их подключения. Для связывания батарей с контуром отопления используют следующие методики:

  1. Проточная.
  2. Монтаж с нерегулируемым байпасом.
  3. Монтаж с вентилями.
  4. С трехходовым клапаном.

Отопление в частном доме из полипропиленовых труб своими руками

Отопление в частном доме из полипропиленовых труб своими руками

Еще домашний водопровод может отличаться схемой разводки. Сегодня используют две технологии монтажа полипропиленовых труб:

  1. Параллельная. Выполняется по такому принципу: на входе системы водоснабжения устанавливают коллектор, напоминающий флейту. С его помощью можно создавать ряд отводов в любом удобном направлении.
  2. Тройниковая (считается традиционным решением).

Отопление в частном доме из полипропиленовых труб своими руками

От каждого отвода протягивают отдельную трубу. Плюсом этой системы является одинаковый уровень давления во всех точках разбора жидкости, а минусом – необходимость использования большого количества труб. При этом, если один элемент будет поврежден, остальные детали будут работать без сбоев.

Последняя схема называется последовательной и заключается в прокладывании единой трубы для всей сантехники. Дальше от нее проделываются отводы посредством тройника.

Этап 2 подготовка инструментов

Работа с полипропиленовыми трубами предусматривает применение специального инструмента. Стоимость всех приспособлений будет варьироваться от 5 до 10 тыс. руб. Базовый набор состоит из:

  1. Сварочного оборудования или паяльника для работы с полипропиленом.
  2. Ножниц для нарезки труб.
  3. Шейвера для удаления покрытия из алюминия.
  4. Калибратора,с помощью которого можно будет следить за диаметром всех составляющих.
  5. Деталей для прогревания элементов спайки.
Популярные статьи  Гидрострелка для отопления: разбираемся, зачем она нужна и принцип работы
Фотография инструмента Название
Отопление в частном доме из полипропиленовых труб своими руками сварочный аппарат, для работы в домашних условиях рекомендуется использовать агрегаты, предназначенные для сварки труб ПП небольшого и среднего диаметра – до 63 мм.
Отопление в частном доме из полипропиленовых труб своими руками Труборез – идеальное устройство для отсечения полипропилена.
Отопление в частном доме из полипропиленовых труб своими руками Шейвер – предназначен для удаления слоя армировки.
Отопление в частном доме из полипропиленовых труб своими руками Торцеватель нужен для качественной стыковки трубы
Отопление в частном доме из полипропиленовых труб своими руками Маркер для разметки труб.
Отопление в частном доме из полипропиленовых труб своими руками При помощи строительного уровня и карандаша нарисуйте на стене направление труб
Отопление в частном доме из полипропиленовых труб своими руками Рулетка – один из главных инструментов в стройке.
Обезжириватель нужен для удаления нечистот с поверхностей сварочных стыков.

Кроме того, необходимо найти разводной ключ, рулетку и маркер. Если конструкции из ППР и монтаж трубопроводов внедряются один раз, лучше попросить инструментарий у друзей или взять их в аренду.

Этап 3 выбор полипропиленовых фитингов

Отопление в частном доме из полипропиленовых труб своими руками

Чтобы осуществить прокладку водопровода из полипропиленовых труб своими руками и совместить их с домашней сантехникой, следует приобрести специальные ПП-фитинги. Среди них:

  1. Переходники.
  2. Отводы ниппельного типа.
  3. Соединяющие муфты.
  4. Тройники.
  5. Заглушки.
  6. Крестовины.
  7. Шаровые краны.
  8. Хомуты.

Отопление в частном доме из полипропиленовых труб своими руками

Поскольку качество изготовления фитингов может отличаться, необходимо подбирать их с учетом особенностей трубы.

Этап 4 выбор схемы соединения

Для разводки водопровода в квартире полипропиленом, следует найти схему соединения. Специфика пайки может отличаться для труб разного диаметра. Одинаковые по толщине трубы соединяются встык, а разные – с помощью раструбного метода. Он подразумевает собой стык одной части трубы в расширенный фитинг.

Отопление в частном доме из полипропиленовых труб своими руками1. Верхний шаровой кран на полотенцесушитель. 2. Шаровой кран на перемычку. 3. Нижний шаровой кран на полотенцесушитель. 4. Основной кран на горячую воду. 5. Фильтр – “Грязевик” 6. Счётчик. 7. Фильтр тонкой очистки. 8. Редуктор давления. 9. Коллектор. 10. Основной кран на холодную воду.

Соединение ПП изделий бывает разъемным или неразъемным. В первом случае к концам деталей припаиваются резьбовые фитинги. При неразъемном монтаже сливаются две конструкции из полипропилена.

Система отопления из полипропиленовых труб

Технические характеристики объекта и количество выделенных средств влияет на схему монтажа отопления. В квартирах многоэтажных зданий она соединяется с Центральной теплосетью, а в частных домах — с индивидуальным котлом. Независимо от вида объекта система может иметь одно из трех исполнений.

Однотрубная

Система отличается простым монтажом и количеством материалов. В ней монтируется одна труба для подачи и возврата, что сокращает число фитингов и крепежных элементов.

Она представляет собой один замкнутый контур с поочередным вертикальным или горизонтальным размещением радиаторов. Второй тип применяется именно в частных домах.

При прохождении через каждый радиатор у теплоносителя уменьшается температура. Поэтому однотрубный контур не способен равномерно обогревать весь объект. Существует также сложность регулирования температуры, так как не учитывается фактор теплопотерь.

Если радиаторы подключены не через вентили, то при ремонте одной батареи подача тепла прекращается по всему объекту. При устройстве такой сети в частном доме выполняется подключение расширительного бака. Он позволяет компенсировать изменение давления в системе.

Однотрубный контур допускает установку радиаторов с регуляторами температуры и термостатическими клапанами, позволяющими корректировать потери тепла. Монтируются также шаровые краны, вентили и байпасы для ремонта отдельных участков теплового контура.

Двухтрубная

Система состоит из двух контуров. Один из них для подачи, а второй — для возврата. Поэтому монтируется большее количество труб, запорной арматуры, фитингов, расходных материалов. Это увеличивает время монтажа и бюджет.

К плюсам 2-х трубной сети относится:

  • Равномерное распределение тепла по всему объекту.
  • Минимальные потери давления.
  • Возможность установки насоса небольшой мощности. По этому, циркуляция теплоносителя может происходить самотеком.
  • Ремонт отдельного радиатора возможен без отключения всей системы.

2-х трубная система использует попутную или тупиковую схему движения теплоносителя. В первом случае разрешено устанавливать батареи с одинаковой теплоотдачей или радиаторы с разной мощностью, но с термостатическими клапанами.

Попутная схема применяется, если тепловой контур имеет большую длину. Тупиковый вариант используется при коротких магистралях. При устройстве 2-х трубной сети необходимо устанавливать радиаторы с кранами Маевского. Элементы позволяют сбрасывать воздух.

Коллекторная

В такой системе используется гребенка. Она является коллектором и устанавливается на подаче и возврате. Это двухтрубный тепловой контур. Монтируется отдельная труба, как для подачи теплоносителя к каждому радиатору, так и для возвращения остывшей воды.

Система может состоять из множества контуров, количество которых зависит от числа батарей.

При устройстве коллекторного теплового контура выполняется установка расширительного бака. Он вмещает минимум 10% всего используемого объема теплоносителя.

При монтаже также применяется коллекторный шкаф. Его стараются расположить на равном удалении от всех батарей.

Каждый контур в коллекторной системе представляет собой отдельную гидравлическую систему. Она имеет свою запорную арматуру. Это позволяет отключить любой из контуров без остановки работы всей системы.

Коллектор

Достоинства коллекторной сети:

  • Имеется возможность регулировать температуру нагрева любого из отопительных приборов без ущерба для остальных батарей.
  • Высокий КПД системы благодаря прямой подаче теплоносителя к каждому радиатору.
  • Предоставляется возможность применять трубы с меньшим поперечным сечением и менее мощный котел из-за высокого КПД системы. Поэтому снижаются расходы на покупку оборудования, материалов и эксплуатацию сети.
  • Простой проектный процесс, без сложных расчетов.
  • Возможность устройства теплого пола. Это позволяет создать более эстетичный интерьер, так как не нужно устанавливать традиционные батареи.

Для устройства коллекторной системы потребуется большое количество труб, фитингов и запорной арматуры. Обязательно также нужно будет приобрести гребенки, циркуляционный насос, расширительный бак и шкаф для коллекторов.

Большое количество элементов увеличивает трудоемкость монтажного процесса. Установка батарей выполняется вместе с кранами Маевского для предотвращения завоздушивания каждого из контуров.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
