Кран Маевского: устройство, принцип работы и обзор типовых схем установки

Технология монтажа

Кран Маевского: устройство, принцип работы и обзор типовых схем установкиДля установки воздухоотводного крана всегда выбирается верхняя точка радиатора. Причем расположенная в стороне напротив той, с которой поступает теплоноситель. Именно там скапливается воздух.

Необходимо учитывать тип отопительной системы. При вертикальной системе краны Маевского устанавливаются на радиаторы верхнего этажа, а также на элементы отопительной системы, подведенные к стояку ниже верхней оси подключения.

Если же в доме горизонтальная система, то воздухоотводными кранами снабжаются абсолютно все приборы отопления.

Технология установки теплых полов, как правило, не требует установки устройства, стравливающего воздух. Но иногда и здесь краны Маевского бывают нужны. Тогда они монтируются в самой верхней точке системы теплого пола.

Ход установки

Чтобы смонтировать воздухоотводное устройство, нужно выбрав кран с подходящим диаметром и, предварительно спустив воду из системы, вкрутить его на место заглушки в боковой пробке радиатора.

В старых чугунных радиаторах нет отверстия в заглушке. В этом случае требуется ее доработка. В заглушке с помощью электрической дрели со сверлом по металлу на 9 мм просверливается отверстие. В него нарезается резьба. После этого в заглушку вкручивается кран.

Место соединения уплотняется прокладкой (резиновой или силиконовой) и, при желании, льняной обмоткой.

Важно: при установке крана Маевского желательно слегка направить вниз выпускное отверстие крана. В дальнейшем это облегчит процесс спуска воздуха — вода, выходящая из отопительной системы вслед за воздухом, будет стекать вниз

В дальнейшем это облегчит процесс спуска воздуха — вода, выходящая из отопительной системы вслед за воздухом, будет стекать вниз.

Порядок действий

Итак, если обнаружилось что радиатор недостаточно прогревается, необходимо спустить с него воздух. Ниже — подробная последовательность действий:

  • убрать из близлежащего пространства лишние вещи, чтобы их не намочить;
  • приготовить емкость и тряпку для сбора воды (вода может разбрызгиваться в стороны);
  • подставив емкость под спускное отверстие, повернуть отверткой или ключом кран против часовой стрелки, пока не появится шипящий звук;
  • дождаться пока из крана выйдет весь воздух и потечет вода;
  • когда вода начнет литься ровной струей, перекрыть кран, поворачивая запорный винт в обратную сторону.

В том случае, если воздух спущен, а батарея по-прежнему холодная — можно предположить, что она засорилась. Тогда не обойтись без вызова мастера.

Если работу отопительной системы обеспечивает циркуляционный насос, то перед стравливанием воздуха его следует отключить. В ином случае, движущаяся вода повторно захватит воздух, и в радиаторах вновь образуются его скопления.

Внимание! Спуская воздух, ни в коем случае нельзя курить или еще каким-то образом использовать огонь. Это может вызвать возгорание газа, выходящего из радиатора вместе с воздухом.

Как видно, использование кранов Маевского легко позволяет решить одну из частых проблем отопительной системы — скопление воздуха в радиаторах

При этом не требуется серьезных материальных, временных и физических затрат. А эффективность эксплуатации и простота использования системы существенно увеличивается

Как видно, использование кранов Маевского легко позволяет решить одну из частых проблем отопительной системы — скопление воздуха в радиаторах. При этом не требуется серьезных материальных, временных и физических затрат. А эффективность эксплуатации и простота использования системы существенно увеличивается.

Виды и устройство крана Маевского, подробнее смотрите на видео:

Как стравливать воздух в радиаторах с помощью крана Маевского посмотрите на видео:

Особенности эксплуатации кранов

При правильном использовании приспособления вся отопительная система будет работать правильно, нежелательные последствия сведутся к минимуму.

Служат краны долгое время. Проблемной стороной эксплуатации является то, что они часто забиваются. Тогда проводится прочистка оборудования. Используют для этого иглу.

Проблемное место можно обнаружить самостоятельно в домашних условиях без привлечения специалиста. Метод достаточно простой, и потребуется лишь листок бумаги. Клапан оставляют открытым на выход воздуха. В руки берут лист бумаги, и на расстоянии 1 см проводят по всем местам, где есть соединения и вдоль труб, радиаторов. В зоне, где отсутствует герметизация, бумага прилипнет.

WD-40 поможет открыть кран, который долго не эксплуатировался

Этот участок внимательно осматривают и устанавливают причину подсоса воздуха. Затем проводят обслуживание системы, меняют вышедший из строя элемент.

Бывает, что воздухоотводы долгое время не задействовались. Тогда резьба крана может окислиться, в результате чего удалить воздух из труб отопления невозможно. Чтобы избавиться от ржавчины, используют смазку WD-40 или аналогичные продукты. Затем слегка простукивают поверхность и пробуют открыть клапан.

Как выбрать кран Маевского правильно

Автоматика заманчива, однако, покупка крана Маевского с механизмом работы, не требующим человеческого участия – не всегда рациональна. Как выбрать правильно:

Автономные или централизованные сети требуют разных типов кранов Маевского, принципы работы, которых похожи и понятны. В домашней разводке удобно применять автоматизированную конструкцию, так как мусора в воде, поданной циркуляционным насосом из скважины гораздо меньше, чем в городских квартирных сетях.

Старое оборудование = грязный теплоноситель
Важно! Центральное отопление должно иметь возможность очистки кранов от зазоров, иначе некорректная работа обеспечена. Сложные переплетения сети потребуют нескольких кранов, автоматических и механических в том числе

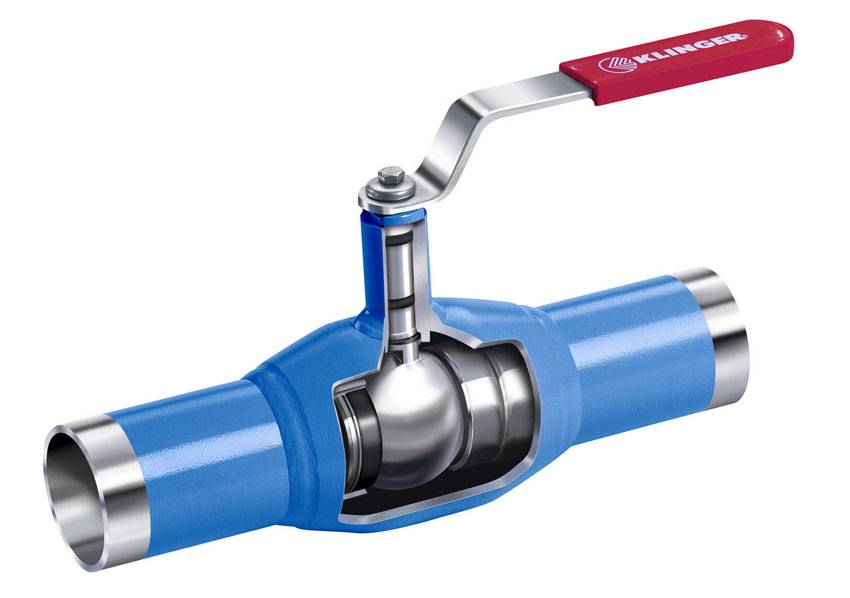

Важно оценить возможность беспрепятственного управления шаровым вентилем, если элементы отопления расположены в стесненном пространстве

Сложные переплетения сети потребуют нескольких кранов, автоматических и механических в том числе

Важно оценить возможность беспрепятственного управления шаровым вентилем, если элементы отопления расположены в стесненном пространстве

Кран Маевского: устройство, принцип работы и обзор типовых схем установкиРучка шарового вентиля должна свободно вращаться

  • Также автоматика устанавливается там, где невозможно или трудно работать – верх стояков, скрытая система под полом, проходящие патрубки в стене и прочих труднодоступных местах.
  • Автоматические краны чувствительны для высоких температур. Если параметр носителя превышает 150⁰, то предпочтительнее механика.
  • Предохранительные клапаны на кранах Маевского защитят трубы из поливинилхлорида в квартире или доме от гидроударов – частой проблемы центрального отопления с колебаниями давления и перебоями подачи тепла.
Популярные статьи  Гипсокартон: цена за лист, размеры и разновидности материала

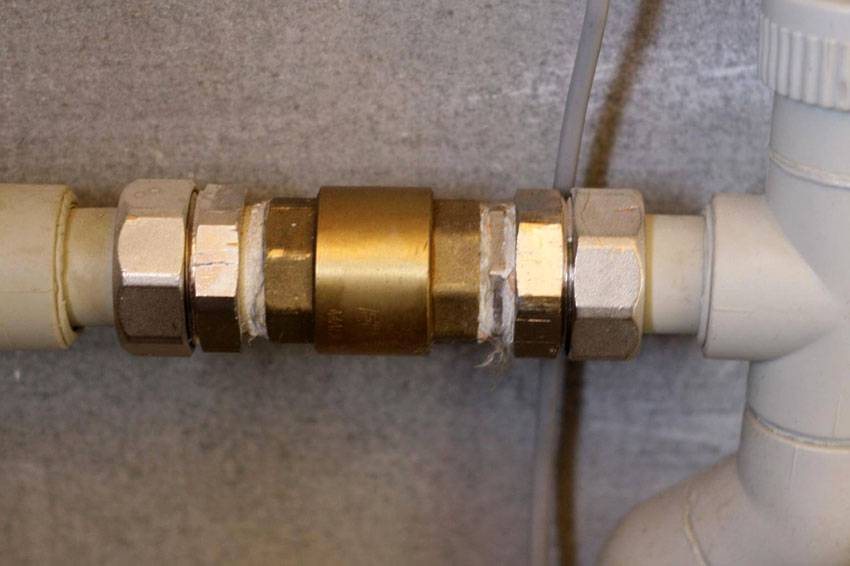

Кран Маевского: устройство, принцип работы и обзор типовых схем установкиОбратный клапан спускника спасет пластиковые трубы от гидроударов

Цена на краны Маевского малозначительна, в сравнении с пользой механизма.

Выбор вентиля по техническим параметрам

Типоразмеры кранов Маевского – это 15 и 20 мм, ½″ и ¾″ – соответственно диаметрам труб и верхних точек радиаторов. Рабочее давление частного домашнего отопления – 10 бар, в многоквартирном доме – до 16 бар. И в том, и в другом случае приборы требуется приобретать с запасом давления, учитывая возможные перепады и гидроудары.

Установка крана Маевского в систему отопления

Поскольку паровоздушная смесь всегда стремится подняться к самой высокой точке отопительного контура, именно там следует устанавливать КМ. Помимо этого, главного правила, следует учесть особенности монтажной схемы теплосети.

При вертикальной подаче рабочей среды краном Маевского комплектуются все радиаторы последнего этажа, имеющие нижнюю подачу и обратную магистраль.

Поскольку самопроизвольный отвод паровоздушной смеси существенно затрудняется если уровень подводящих трубопроводов ниже чем верхняя ось подключения, все приборы,подключенные к этим трубопроводам должны оснащаться паровоздушными клапанами конструкции Маевского.

Если в частном доме или квартире подающая магистраль имеет горизонтальное расположение, на все входящие в систему радиаторы необходимо установить отдельные КМ.

При наличии изгибов в системе магистральных трубопроводов, кран Маевского устанавливается в верхней точке изгиба, поскольку в этом месте образование воздушной пробки практически неизбежно.

Система «Теплый пол» так же может быть укомплектована паровоздушным клапаном, который целесообразно установить на коллекторном участке магистрали, выше уровня пола.

Монтаж устройства на чугунную батарею

Для установки крана Маевского в старый чугунный радиатор можно приобрести специальную торцевую заглушку, имеющую специальное резьбовое отверстие для установки КМ.

Если по каким-либо причинам приобрести такую заглушку не удается, можно установить кран Маевского в имеющуюся заглушку. Для этого необходимо:

  1. полностью отсоединить радиатор от отопительного контура;
  2. снять радиатор, слить остатки теплоносителя и тщательно промыть его внутреннюю полость;
  3. на противоположной от подключения стороне радиатора выкрутить верхнюю заглушку и просверлить в ней отверстие под резьбу соответствующего диаметра;
  4. снять фаску, нарезать левую резьбу и установить в заглушку КМ, предварительно намотав на его резьбовую часть фум-ленту или сантехнический лен;
  5. закрепить радиатор на прежнем месте;
  6. подсоединить подающую и обратную магистраль;
  7. отвернуть конусный винт крана Маевского на 2 — 3 оборота и дождаться полного развоздушивания системы, после чего закрыть кран.

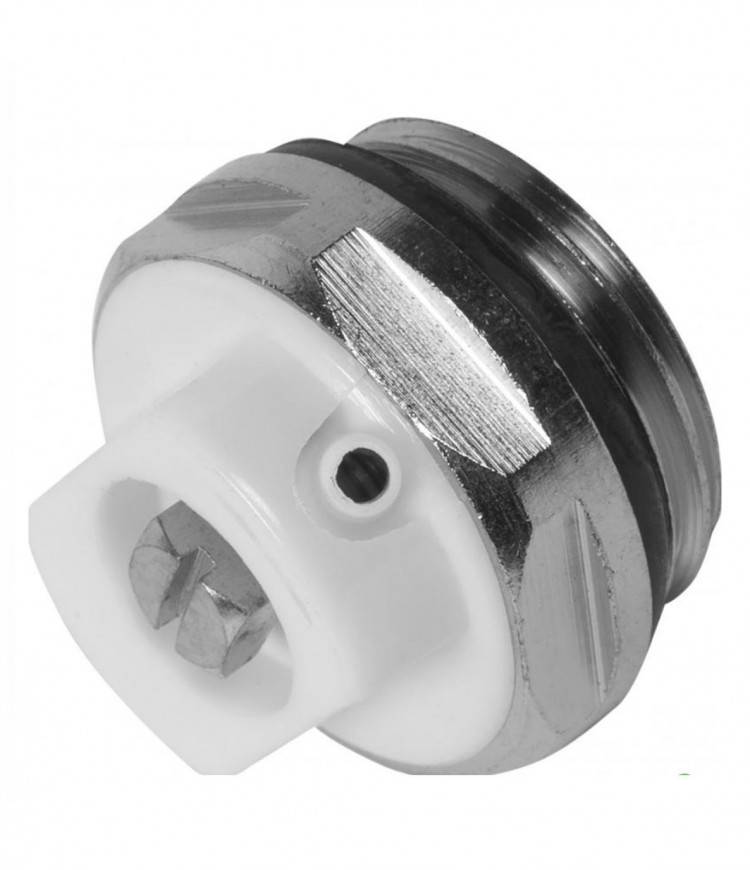

Установка КМ на современные радиаторы

Все выпускаемые в настоящее время радиаторы укомплектовываются специальными заглушками. Установка кран Маевского в такие радиаторы крайне проста: достаточно выкрутить стандартную заглушку, а на ее место установить КМ.

Важно! Поскольку на заглушках радиаторов всегда нарезана левая резьба, в процессе вкручивания крана Маевского в пробку затяжка последнего ослабляется. Для того чтобы этого избежать, при вкручивании КМ пробку следует зафиксировать с помощью ключа. Закономерно, что при выкручивании паровоздушного клапана пробка радиатора затягивается

Закономерно, что при выкручивании паровоздушного клапана пробка радиатора затягивается.

Как поставить кран Маевского на полотенцесушитель

Одним из наиболее уязвимых элементов системы централизованной подачи горячей воды в плане завоздушивания является полотенцесушитель. Стравливать воздух из полотенцесушителя можно несколькими способами, однако наиболее эффективным и удобным является использование крана Маевского.

Если специальное отверстие для монтажа КМ не предусмотрено изготовителем, установить паровоздушный клапан можно самостоятельно, для этого потребуется:

  1. перекрыть подачу горячей воды в полотенцесушитель. Сделать это можно, закрыв соответствующие краны, а при отсутствии таковых, следует обратиться в правление дома и полностью перекрыть стояк ГВС;
  2. на верхний патрубок накрутить латунный тройник. Для герметизации соединения можно использовать фум-ленту или сантехнический лен;
  3. в свободный патрубок тройника установить кран Маевского;
  4. возобновить подачу горячей воды и развоздушить полотенцесушитель с помощью установленного устройства.

Важно! Если образование воздушных пробок происходит регулярно, целесообразно вместо механического крана Маевского установить автоматический воздухоотводчик

Описание крана Маевского

В каком бы направлении мы не рассматривании клапан Маевского, он имеет соответствие со своим технологическим назначением и регламентом внутри отраслевого стандарта, и является краном для спускания воздуха СТД 7073В из  промышленных или бытовых систем отопления.

Одна из самых частых проблем, приводящая к нарушению работы отопительных систем, это скапливание воздуха. Образовавшаяся пробка не дает жидкости нормально циркулировать. В следствии чего радиатор с воздухом внутри снижает работоспособность всей системы.

Теплоноситель, который циркулирует в отопительном радиаторе, играет роль обеспечения тепла в холодный период. Но бывает такое, что батареи не прогреваются до конца. Это может происходить из-за того, что в радиаторе скапливается воздух, и он мешает горячей воде заполнить все пространство радиатора. Поэтому, этот воздух нужно как-то убрать от туда.  Именно для этого и работает кран Маевского.

Устройство крана Маевского

Как  спускать воздух из крана? Его работа основывается на принципе стравливания воздушной пробки в момент ослабления запорного клапана.

Клапан крана Маевского устроен также, как и обычный кран, т. е. открывается и закрывается герметическое соединение из газообразной или гидравлической среды с большим давление в среду с нормальными условиями. Исторический прототип современной конструкции клапана Маевского — это обыкновенный водопроводный кран с седельчатым типом.

Популярные статьи  Установка встраиваемого духового шкафа: выбираем место и соблюдаем правила

Но при использовании обычного водопроводного крана  происходила не контролируемая утечка воды из отопительной системы. Для этого нужна была особая конструкция крана, которая бы затрудняла или полностью исключала потерю жидкости из сети отопления. Эта проблема была решена с изобретение крана Маевского, который потерпел большое количество усовершенствований.

Кран Маевского изобрели более 80-ти лет назад. Это очень простое приспособление очень эффективное и надежное. Поэтому она актуально до сих пор.

Кран устанавливают в верхней части отопительных радиаторов. Он может иметь автоматический воздухоотводчик или управляться вручную.

Открывая вентиль на пол оборота, воздух из системы уходит и освобождает место теплоносителю. Это устройство используются для любых видов батарей, даже для старых образцов.

А откуда появляется воздух в системе отопления?

Возникновение воздушных пробок может быть по нескольким причинам:

  • при монтаже отопительных систем;
  • при ремонтных работах с удалением из системы жидкости;
  • при установлении нового радиатора;
  • в случае подсоса воздуха в систему в процессе эксплуатации;
  • как следствие физического явления (вода выделяет пузырьки воздуха при каких-либо процессах коррозии);

Последнее часто происходит с алюминиевыми батареями в городских постройках.

Это интересно: Устройство и принцип работы шарового крана — это надо знать

Виды крана Маевского, устройство и принцип работы

Существует два основных вида КМ: механический кран и автоматический воздухоотводчик. Принципы работы этих устройств существенно различаются вследствие их конструктивных особенностей. Рассмотрим подробнее конструкцию и принцип действия каждого из этих устройств.

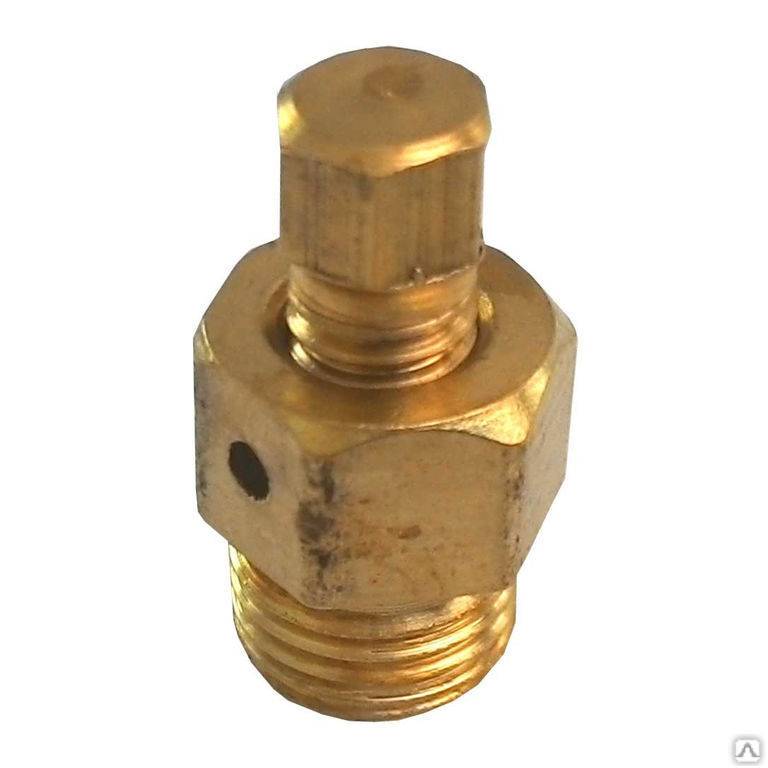

Механический кран

Механический КМ получил самое широкое распространение в отопительных и других гидравлических системах с принудительной циркуляцией рабочей жидкости.

Особенности конструкции

Конструкция механического крана Маевского отличается простотой и надежностью. Устройство состоит их следующих элементов:

  • корпуса с входным и выходным каналами;
  • конусного винта, выполняющего роль запорного клапана;
  • поворотной части.

Кран Маевского: устройство, принцип работы и обзор типовых схем установки

По исполнению механический КМ может быть:

  • радиаторным – устанавливается на отопительные приборы;
  • традиционным – используется во всех типах замкнутых гидравлических систем с принудительной циркуляцией рабочей среды;
  • комплектным – состоит из шарового крана с интегрированным КМ.

В зависимости от конструктивных особенностей головки конусный винт может откручиваться:

  • отверткой;
  • шестигранным или четырехгранным ключом;
  • без помощи инструмента, специальной рукояткой, стационарно закрепленной на головке конусного винта.

Механический кран Маевского может быть изготовлен из:

  • стали;
  • латуни (сплав меди с цинком);
  • чугуна;
  • нержавеющей легированной стали;
  • термостойкого пластика.

Благодаря высоким эксплуатационным свойствам, длительному сроку службы и доступной цене, наибольшее распространение получили латунные механические краны Маевского.

Принцип работы механического крана Маевского

Поскольку плотность воздуха значительно меньше плотности любого теплоносителя, скопившаяся в радиаторе паровоздушная смесь перемещается по трубопроводам быстрее рабочей среды, поэтому при возможности сообщения с атмосферой самопроизвольно высвобождается. Происходит это следующим образом:

При откручивании винта, его конусная часть выходит из седла, открывая тем самым входной канал. Под воздействием рабочего давления в системе паровоздушная смесь устремляется во входной канал и удаляется из отопительного контура через выходной канал. После развоздушивания системы конусный винт закручивается и перекрывает входной канал – система готова к работе.

Автоматический воздухоотводчик

Автоматическое удаление воздушных пробок позволяет значительно увеличить эффективность работы отопительной системы. Кроме этого, автоматический воздухоотводчик исключает возможность завоздушивания радиаторов и магистральных трубопроводов.

Особенности конструкции

Главным отличием автоматического воздухоотводчика от механического КМ является наличие поплавкового клапана. Именно за счет этого элемента удаление паровоздушной смеси из радиаторов и трубопроводов происходит автоматически.

Кран Маевского: устройство, принцип работы и обзор типовых схем установки

Любой автоматический воздухоотводчик состоит из следующих основных элементов:

  1. корпуса;
  2. резьбовой крышки;
  3. поплавка;
  4. жиклера;
  5. держателя;
  6. золотника;
  7. пружины;
  8. уплотнительного элемента;
  9. пробки;
  10. уплотнительного кольца.

В продаже можно встретить прямые, угловые и радиаторные воздухоотводчики.

Принцип работы автоматического воздухоотводчика

При наличии в рабочей камере воздухоотводчика рабочей среды, поплавок находится в крайнем верхнем положении. При таком расположении поплавка игольчатая головка клапана полностью перекрывает впускное отверстие.

Если в камеру попадает паровоздушная смесь, рабочее давление падает и поплавок опускается вниз, открывая тем самым, впускной канал, через который воздух выбрасывается в атмосферу. По мере наполнения камеры теплоносителем, поплавок постепенно поднимается вверх, до полного закрытия входного канала.

Важно! Особенности конструкции и принцип работы автоматического воздухоотводчика позволяют монтировать его в отопительную систему только в вертикальном положении

Альтернатива

Водоразборные краны

Преимущества: водоразборные краны легче найти в хозяйстве, в том числе в сельской местности. Использование таких кранов в процессе заполнения отопительной системы позволяет легко локализовать утечку воды в сосуд, что освобождает от необходимости контролировать каждый кран постоянно.

Недостаток: через такие краны часто осуществляется разбор воды потребителями. Вода в закрытых системах теплоснабжения недопустимо низкого по санитарным нормам качества (непригодна для бытовых нужд), при этом в случае повышенного расхода теплоносителя его качество может снижаться ещё значительнее, способствуя быстрому зарастанию труб накипью и усилению коррозии.

Удаление воздуха через резьбу

Обладая некоторой сноровкой, из радиатора, не оборудованного воздухоотводным устройством, можно стравить воздух через резьбу верхнего присоединения. Однако процедура это довольно сложная и трудозатратная.

Альтернативы, не требующие обслуживания

Краны Маевского и водопроводные краны не являются автоматическими устройствами: человек должен привести их в действие и отследить момент, когда их нужно закрыть. При пуске крупных систем отопления или на приборах, где воздух скапливается постоянно, эксплуатация таких устройств неудобна. В таких случаях применяются:

Популярные статьи  Строительство домов из бруса своими руками: особенности технологии

Системы отопления, исключающие накопление воздуха в радиаторе

В системах отопления всегда есть устройства для удаления воздуха на магистралях — автоматические воздушники или открытые расширительные баки. Если подводить к верхней пробке радиатора воду сверху, воздух сможет выходить через этот угол. Однако, если скорость воды превышает 0,2—0,25 м/с, пузырьки не всплывают против течения даже в вертикальной трубе (стояке), и наличие крана на радиаторе окажется полезным. Кроме того, при нижней разводке (подаче воды по стоякам снизу) стояки могут продолжаться за радиаторы верхнего этажа специальными воздушными трубами, идущими к централизованным воздухосборникам. Такая конструкция достаточно эффективна, однако финансовые затраты на трубы при этом сильно возрастают.

Автоматический воздухоотводчик

Аналогичен другим автоматическим воздушникам, но от устанавливаемых обычно на магистральных трубопроводах устройств отличается, как правило, угловым исполнением (вход по горизонтали, а отверстие должно смотреть строго вертикально).

Особенности включения в систему отопления

Есть особенности на монтаже воздухоотводящих кранов, когда они вворачиваются в корпус существующих радиаторных пробок. Радиаторные пробки обычно вкручиваются по левой резьбе. Кран же закручивается вправо, и потому сантехнику необходимо фиксировать пробку одним ключом и одновременно заворачивать воздухоотводчик вторым. Но это технические мелочи, о которых не помешает-таки знать неискушённым обывателям.

Схемотехника для вертикального размещения радиаторов отопления с использованием кранов Маевского. Как видно из схемы, в зависимости от вида подключения определяется конкретная установка воздухоотводчиков

Схематика установки воздухоотводящих устройств тоже имеет некоторые особенности. Так, если система радиаторов построена по схеме вертикального расположения приборов, воздухоотводящие краны обычно размещают на радиаторах самого верхнего уровня.

Но в схеме параллельного подключения, даже при вертикальной структуре, краны Маевского ставят в приборах нагрева нижнего и верхнего уровней. А вообще, в сантехнической практике установка в каждом отдельном случае делается с учётом возможного скопления воздуха в системе.

Ещё один вариант схемы, которая находит широкое применение в быту. В этом варианте воздухоотводящие устройства монтируются на каждом отдельном радиаторе отопительной системы

Если ведётся монтаж отопительной системы по горизонтальной схеме, здесь воздухоотводчиками, как правило, оснащается каждый прибор отопления. По большому счёту, желательно оборудовать кранами, отводящими воздух, практически любое оборудование системы отопления. Реально оснащению подлежат:

  • все находящиеся в системе батареи отопления;
  • компенсаторы, байпасы и аналогичные приборы;
  • регистраторы и змеевики;
  • трубопроводы верхнего уровня отопительной системы.

Некоторые схемные решения предусматривают даже размещение крана Маевского на полотенцесушителях. Кстати, в продаже встречаются модели полотенцесушителей, конструкции которых имеют точку ввода крана Маевского.

Прежде чем принимать решение о покупке устройств отвода воздуха, рекомендуется внимательно изучить схему расположения приборов.

Небольшими по размерам специальными ключами удобно пользоваться в стеснённых условиях, где применению отвёртки мешают близко расположенные иные предметы

В зависимости от степени свободы доступа к оборудованию, следует устанавливать краны Маевского подходящей модификации.

Там, где сложно работать отвёрткой, лучше подойдут модели под ключ, а где сложно работать ключами, разумно разместить автоматические устройства. Внимательный анализ поможет сделать обслуживание устройств более эффективным и сэкономить на покупке.

Автоматические воздухоотводчики традиционно монтируются на линиях трубопроводов, в точках потенциального скопления воздушных масс. На батареях отопления такие приборы, как правило, не используют

Ручные устройства имеют максимально упрощённую конструкцию, к примеру, по сравнению с автоматическими воздухоотводчиками. Но, как показывает практика, простота – залог надёжности.

Если в системе отопления используются чугунные радиаторы, надёжными для такой системы больше видятся именно ручные краны, нежели автоматы. Между тем, степень надёжности конструкции во многом зависит от качества металла (латуни), из которого сделан воздушный отводчик.

Кран Маевского в сборе на капроновой пробке. Конструкция, специально подготовленная для установки в системе, построенной на полипропиленовых трубах

Ещё можно упомянуть опыт внедрения кранов Маевского в схемы отопления, построенные на пластиковых трубах. Этот материал вполне надёжно держит стабильное давление и температуру, но слаб против гидроударов.

Установка крана Маевского в паре с предохранительным клапаном повышает надёжность системы для таких случаев. И вообще, для схем, где стабильность давления под вопросом, рекомендуется применять краны в качестве стабилизаторов.

В видеоролике продемонстрирован принцип работы крана Маевского и даны рекомендации по его установке:

Простые по конструкции и удобные для обслуживания, воздухоотводчики являются ещё и неотъемлемой технической частью любой системы отопления. Умышленное исключение устройств из системы грозит обернуться тяжкими последствиями, вплоть до размораживания батарей и труб в зимний период. Игнорировать краны Маевского невозможно, их нужно просто подобрать под конкретную систему.
