Установка проточного водонагревателя своими руками: пошаговый инструктаж

Как правильно установить бойлер

Для понимания принципа монтажа накопительного типа водонагревателя, необходимо знать его технические свойства.

Выбор места установки

В первую очередь следует грамотно выбрать местоположение для монтажа бойлера. При этом надо учесть вид устройства и правила его установки. По методу монтажа накопительные нагреватели бывают:

  • навесными (настенными);
  • напольными;
  • встраиваемыми.

Первая разновидность наиболее востребована.

По ориентации в пространстве бойлеры делятся на такие модели:

  • вертикальные;
  • горизонтальные;
  • узкие (компактные).

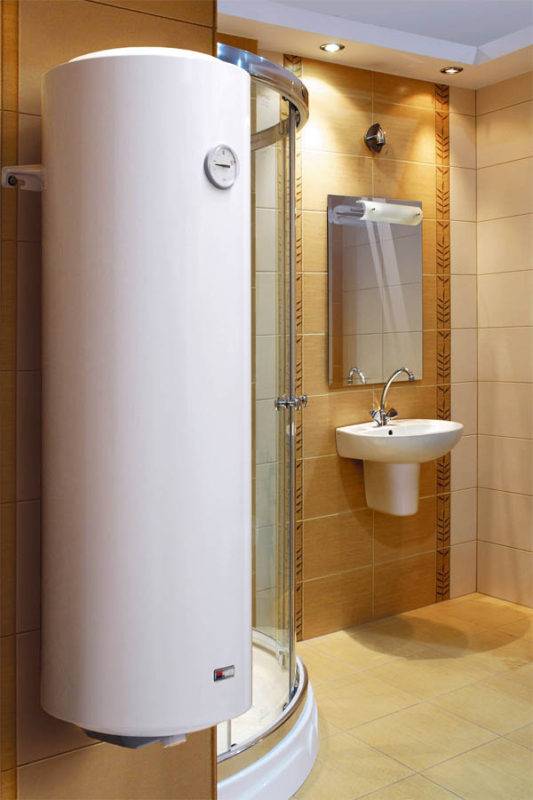

При нужде замаскировать водонагреватель, его можно скрыть в шкафу. В большинстве случаев (особенно в квартирах) приборы монтируются в ванной либо кухонном помещении, иногда — в прихожке.

Вот некоторые правила установки бойлера:

  1. Устройство следует размещать на расстоянии от 1 м и больше от розеток и прочих электроприборов.
  2. Бойлер надо максимально приблизить к потребителям нагретой воды. Тогда вода не будет остывать в трубах. В противном случае вас ждет повышенный расход электричества.
  3. Нагреватель надо размещать так, чтобы между его крышкой и стеной оставалось 0,3-0,5 м свободного пространства. Это облегчит доступ к элементам устройства при его ремонтировании или техобслуживании.
  4. Приборы емкостью более 15 л желательно навешивать только на капитально сооруженные стены.
  5. Полы в котельной должны быть гидроизолированы либо оснащены трапами для сброса воды в канализационную сеть при авариях.
  6. При отсутствии коммунального водоснабжения резервуар, из которого течет холодная вода, должен быть установлен на 5 м выше, чем водонагреватель.
  7. Бойлер на даче либо в загородном доме необходимо оснастить сливным краном. Он нужен для предотвращения промерзания нагревателя зимой.

Что нужно учесть при эксплуатации?

Последнее что можно обсудить – это как правильно эксплуатировать свое устройство. Многие люди, которые устанавливают проточный водонагреватель, жалуются, что этот продукт часто выходит из строя. Все дело не в качестве продукции, а в неправильной установке.

Для того чтобы подключить проточный водонагреватель вам необходимо учесть все рекомендации и правила установки. При его отключении вам необходимо сначала выключить прибор, а затем воду. При включении сначала необходимо открыть холодную воду, а затем следует включить сам прибор. Если вы будет эксплуатировать устройство, таким образом, тогда вероятность поломки снесется к минимуму.

Рекомендуем вашему вниманию: подключение электродного котла.

Установка электрического водонагревателя своими руками: пошаговая инструкция и схемы подключения

Водонагреватели делятся на накопительные и проточные. Эти модели имеют разный принцип работы, по-разному расходуют электроэнергию, поэтому перед монтажом совсем нелишним будет знание нюансов установки и принципов работы основных узлов бойлеров.

  • Проточный водонагреватель греет воду, пропуская ее постоянным потоком через ТЭН.
  • Накопительный водонагреватель нагревает воду, которая заранее набрана в резервуар.

1.Общие рекомендации по подключению проточного или накопительного водонагревателя

1. Выберите и максимально точно измерьте то место, где вы планируете установить водонагреватель.

2. Определите, на какое количество водоразборных точек будет работать водонагреватель (раковина в ванной, раковина в кухне, душевая и т.д.) – это непосредственно влияет на выбор мощности и процесс подключения.

3. Обязательно выясните возможности электропроводки вашей квартиры – сечение и материал кабеля, предельно допустимую нагрузку. Если вы не знаете, как сделать это самостоятельно, проконсультируйтесь с электриком

Это особенно важно, если вы выбрали проточный водонагреватель. Необходимо понимать, что если возможности существующей электропроводки будут недостаточны, вам понадобится проложить от электрощита новый отдельный кабель для того, чтобы подключение было безопасным

Немаловажным фактом является заземление прибора

Немаловажным фактом является заземление прибора.

Подключение бытовых приборов большой мощности обязательно требует прокладки отдельного электрического кабеля от распределительного щитка.

Пользуясь таблицей, вы можете выбрать минимальное сечение кабеля, которым должен подключаться ваш электроприбор. В таблице предполагается использование кабеля из меди, при напряжении 220 В, 1 фаза, 2 жилы.

Мощность прибора, кВт 1,0 2,0 2,5 3,0 3,5 4,0 4,5 5,0 6,0 8,0 9,0
Сила тока, А 4,5 9,0 11,4 13,6 15,9 18,2 20,5 22,5 27,3 36,4 40,5
Номинальный ток автомата защиты, А 6 10 16 16 20 20 25 25 32 40 50
Минимальное сечение токопроводящей жилы, мм2 1 1,5 2,5 2,5 2,5 4 4 4 4 6 10

4. Если ваша водопроводная вода не отличается хорошим качеством, настоятельно рекомендуется устанавливать фильтры, очищающие воду перед попаданием в водонагреватель. В противном случае, срок «жизни» водонагревателя будет существенно меньше заявленного производителем.

5. Определите для себя тип водонагревателя (накопительный или проточный), выберите дизайн (круглый, прямоугольный, плоский и т.д.), а также определитесь с производительностью. См. совет «Как выбрать водонагреватель».

6. В зависимости от места установки накопительного водонагревателя, определите, нужен Вам настенный или напольный, вертикальный или горизонтальный водонагреватель.

7. В случае если Вы планируете устанавливать прибор самостоятельно, Вам понадобится приобрести дополнительные материалы (электропровод, автоматический выключатель электричества, подводка к водопроводу, краны, и т.д.).

В любом случае установка конкретного накопительного или проточного водонагревателя должна производиться строго в соответствии с прилагаемой к прибору инструкцией. В ней описаны нужное количество отверстий на стене, количество и особенности креплений, последовательность присоединения шлангов, их размер и расположение (вертикально, горизонтально), а также другая важная информация.

8. Накопительный водонагреватель должен быть особенно прочно закреплен на крюках (болтах), без возможности перемещения в стороны.

9. Все соединения водонагревателя с водопроводом должны быть герметичны.

10. Подводка к водопроводу может выполняться пластиковой, металлопластиковой, стальной или медной трубой. Не рекомендуется использовать гибкую подводку резиновыми шлангами из-за их быстрого износа.

Популярные статьи  Штукатурка стен своими руками: подготовка и процесс отделки

11. При включении проточного водонагревателя необходимо убедится в наличии воды в водопроводе. При включении накопительного водонагревателя нужно убедиться в том, что бак заполнен.

Типы водонагревателей

Разберемся, какие бойлеры бывают: их принцип работы различен. Подробнее на эту тему мы писали в статье «Как выбрать водонагреватель в квартиру». Напомним, как работают некоторые из них:

Проточного типа. Оборудуются проточными ТЭНами, вода нагревается моментально, поэтому к ней есть постоянный доступ. Компактные размеры корпуса вкупе с современным дизайном позволяют разместить их в любом месте. Скорость потока вычисляется исходя из потребностей пользователя. Недостаток — большая потребляемая мощность. Чтобы получить сильный напор, выбирайте прибор не менее 6 кВт. Во время подключения придется оборудовать отдельную проводку.

Установка проточного водонагревателя своими руками: пошаговый инструктаж

Накопительного типа. Предусмотрены баки различного объема, где скапливается вода. Нагрев происходит с помощью ТЭНа. Техника потребляет значительно меньше электричества — 1,5-2 кВт. Благодаря слою термоизоляции в корпусе во время «отдыха» теряется только 0,5 градусов тепла.

Установка проточного водонагревателя своими руками: пошаговый инструктаж

Также бойлеры делятся по типу нагрева:

  • Электрического. Подключаются к сети 220 В.
  • Газового. Нуждаются в магистральном монтаже. Если у вас проведен газ, тогда выбирайте именно такую технику. Так вы сэкономите на топливе.

Установка проточного водонагревателя своими руками: пошаговый инструктаж

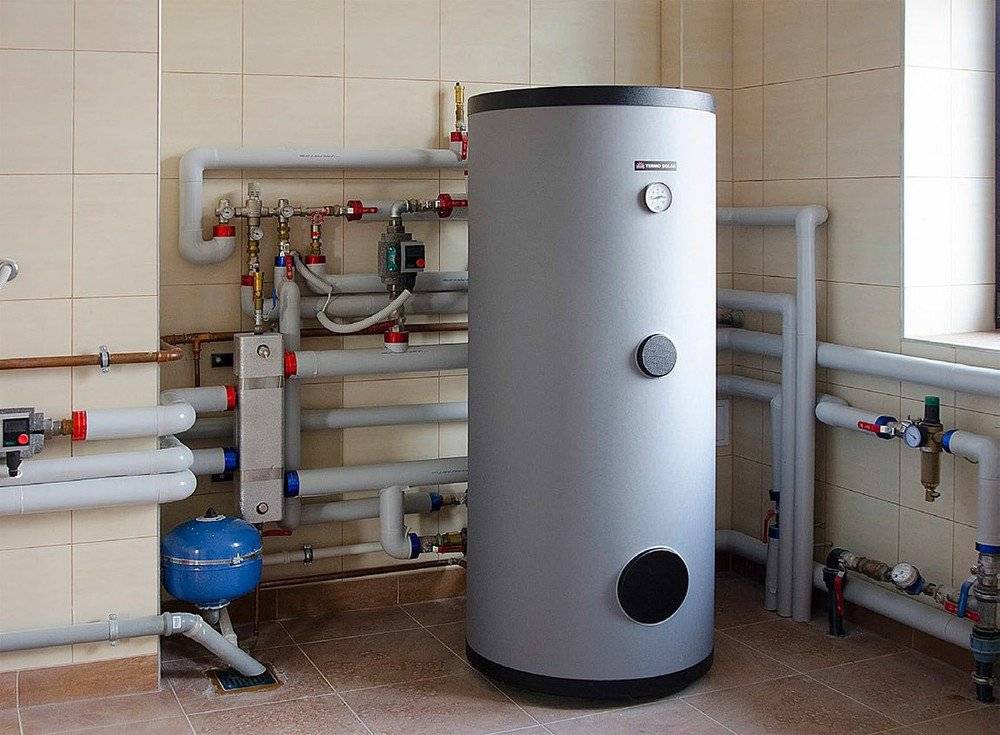

Косвенного. Подойдут для установки в частном доме, поскольку для работы требуется твердое или дизельное топливо.

Установка проточного водонагревателя своими руками: пошаговый инструктаж

Безопасно устанавливать только электрические нагреватели. В остальных случаях лучше обратиться к специалисту.

Необходимые инструменты

Установка водонагревателя накопительного своими руками не вызывает сложностей. Нужно придерживаться правил и приобрести специальные инструменты:

  • электродрель или перфоратор;
  • измерительную рулетку для расчета длины;
  • сверло для кафельной плитки;
  • клапаны; гибкие шланги;
  • маркер; ФУМ-лента или пакля с пастой для герметизации;
  • крепеж (дюпеля, крюки);
  • трехжильный кабель, такой длины, чтобы он доходил до счетчика;
  • уровень, чтобы монтируемый прибор был ровно расположен на стене;
  • гаечные ключи;
  • плоскогубцы;
  • труборез или болгарка.

Установка проточного водонагревателя своими руками: пошаговый инструктажДополнительные инструменты:

  • сварочный аппарат с плашками;
  • паяльник;
  • пресс-клещи, калибровка.

Когда все нужные для монтажа водонагревателя инструменты выбраны, можно подумать о его расположении.

Выбор режима нагрева

Вне зависимости от типа нагревателя рекомендуется выставлять рабочую температуру не ниже +40°С. При пониженном параметре в резервуаре образуется плесень и размножаются бактерии, что вызывает появление неприятного запаха от воды. Для устранения дефекта потребуется промывка резервуара антисептическим раствором. Для периодической дезинфекции необходимо еженедельно включать бойлер на максимальную температуру, что позволяет очистить резервуар.

Для проточного водонагревателя

Проточный нагреватель не требователен к условиям окружающей среды, но производительность зависит от напора и температуры воды. После настройки и включения питания оборудование готово к эксплуатации. Пользователь может корректировать степень нагрева воды вентилем смесителя, при снижении скорости истечения удается добиться повышения температуры.

Для накопительного устройства

Оборудование рассчитано на эксплуатацию при температуре окружающей среды не ниже +5°С, поэтому включение бойлеров зимой в домах без системы отопления не допускается. Перед пуском необходимо проверить наличие напора в магистрали и баке. Некоторые пользователи устанавливают стабилизаторы питания, предотвращающие повреждение электроники из-за перепадов напряжения.

Можно ли самостоятельно установить колонку

Строго говоря нет. Исключение составляют ситуации, когда хозяин квартиры или дома, лицензированный специалист. Подключение газовой колонки своими руками ведет к нескольким неприятным последствиям:

  • Отказ от гарантийного обслуживания — в техническом паспорте водонагревателя, компанией, выполняющей монтажные работы, делается пометка об их выполнении и вводе в эксплуатацию оборудования. Печать ставят только после официальной установки. Только с этого момента бойлер ставят на гарантию. Если нарушены правила установки газовой колонки, включая то, что монтаж должны выполнять квалифицированные специалисты, имеющие соответствующий допуск, компания производитель откажет в гарантийном обслуживании.
  • Штраф за самостоятельную установку — сумма которую придется заплатить, может варьироваться от 2-3 до 8 тыс. руб. Затраты на официальное подключение существенно ниже. Стоимость установки в Московской обл. составит 1500-1700 руб.
  • Необходимость в последующем узаконивании — газовые колонки должен устанавливать представитель Горгаза, либо специалисты компании, продающей водонагреватели, при условии, что у них есть соответствующая лицензия. Если монтаж был выполнен самовольно, даже при перенесении колонки на другую стену или соседнюю комнату, потребуется получение разрешения или узаконивание бойлера. Регистрация колонки в этом случае потребует существенных материальных затрат.

Наказание за самовольно установленную и подключенную газовую колонку описывается в КоАП РФ:

Статья 7.19

Самовольное подключение к … газопроводам, а равно самовольное (безучетное) использование … газа влечет наложение административного штрафа на граждан в размере от одной тысячи пятисот до двух тысяч рублей;

«Правила пользования газом в быту»

(утв. Приказом ВО «Росстройгазификация» от 26.04.1990 N 86-П). Населению запрещается: 3.1. Производить самовольную газификацию дома (квартиры, садового домика), перестановку, замену и ремонт газовых приборов, баллонов и запорной арматуры. Ответственность за установку без разрешения несет собственник жилья.

Статья 165 УК РФ

Причинение имущественного ущерба путем обмана или злоупотребления доверием. Причинение имущественного ущерба собственнику или иному владельцу имущества путем обмана или злоупотребления доверием при отсутствии признаков хищения наказывается штрафом в размере до восьмидесяти тысяч рублей или в размере заработной платы или иного дохода осужденного за период до двух месяцев, либо обязательными работами на срок от ста двадцати до ста восьмидесяти часов, либо исправительными работами на срок до одного года, либо арестом на срок до четырех месяцев, либо лишением свободы на срок до двух лет.

Штраф за неправильное подключение, повлекшее за собой порчу имущества, составляет от 15-80 тыс. руб. Предусмотрена не только административная, но и уголовная ответственность. Самостоятельный демонтаж и монтаж газопотребляющего оборудования не допускается.

Пошаговая инструкция установки бойлера

Работать лучше вдвоем, если нет такой возможности, то позовите помощника хотя бы только для навешивания водонагревателя.

Шаг 1. Определитесь с местом установки накопительного бойлера, составьте схему расположения трубопроводов. Вам понадобится делать подвод холодной воды и отвод горячей.

Здесь будет установлен водонагреватель. Габариты помещения соответствуют размерам бойлера

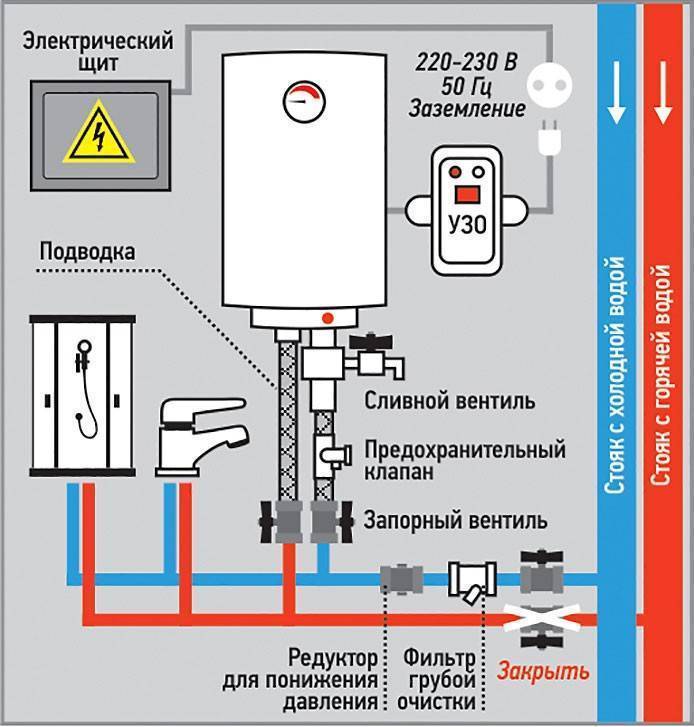

Мы рекомендуем подключать по самой простой и надежной схеме. На входе холодной воды запорный вентиль, за ним предохранительный клапан в сборе с обраткой. На выходе горячей воды вентиль не нужен, для ремонта достаточно перекрывать один. Если есть желание, то можете ставить вентили на каждом повороте и на каждой трубе, но результат от такой работы будет лишь отрицательным. Кроме того, что придется покупать ненужные элементы, возрастет время монтажа и увеличится количество мест возможных протечек. Практика свидетельствует, что всеми остальными запорными вентилями никогда не пользуются, перекрывают всегда только один входной.

Если у вас новое строительство и в стене уже сделаны розетки трубопроводов, то работы намного упрощаются. А если бойлер устанавливается в уже эксплуатирующуюся ванную комнату? Подвод воды лучше всего брать от раковины. Разберите соединение в месте подачи холодной воды и поставьте там тройник. Горячую воду подключайте к существующему смесителю с душем. Можно эти работы выполнить быстро за счет использования наружной прокладки трубопроводов и гибких шлангов, а можно штробить стены и скрывать коммуникации. Второй вариант намного лучше, но требует дополнительных усилий. Кроме того, не всегда удается восстановить облицовку стен керамической плиткой в первоначальном виде. Решайте сами, на каком варианте остановиться.

Шаг 2. Распакуйте водонагреватель и проверьте комплектность. Что должно быть в поставке указывается в инструкции производителя. Там же, кстати, дается и примерная схема монтажа. Из этой схемы для вас важен только один момент – как подключать предохранительный клапан. Мы уже упоминали, что он расположен в одном корпусе с обратным.

Необходимые детали, материалы и инструменты

Для самостоятельного монтажа потребуются:

  • трубы – металлические или ПВХ (второй вариант предпочтителен из-за большей простоты и удобства работы). Длина участков трубы зависит от расположения бака и конфигурации санузла (технического помещения), а также удаленности точек водозабора от устройства. Тип трубы и ее характеристики зависят от объема подачи воды (пропускная способность) и давления в системе;
  • сантехническая арматура. Обязательно потребуются шаровые краны – от двух штук, предохранительный клапан (часто он включается в комплект поставки бойлера), тройники и переходники (в зависимости от конфигурации водопровода). Если есть риск повышения давления в системе подачи воды, рекомендуется дополнять схему подключения редуктором. При наличии манометра на редукторе появляется возможность визуально контролировать уровень давления в водопроводе;
  • кабель электрический трехжильный, сечение определяется в соответствии с номинальной потребляемой мощностью;
  • автомат для подключения устройства к внутридомовой электросети. Автомат выбирается в зависимости от силы тока, необходимой устройству, с запасом не менее 10…15%;
  • необязательным, но желательным и очень полезным дополнением к электрической схеме будет УЗО (устройство защитного отключения). Эти приборы контролируют напряжение в сети и отключают электрооборудование при повышении/понижении контролируемого параметра за пределами заданного диапазона

Пример подключения нагревательного накопительного бака – автомат для него выделен красным, слева располагается УЗО. Чтобы электрооборудование не отключалось постоянно, на УЗО выставлен допустимый диапазон напряжения 215…230 В

Возможно, придется также подумать о прокладках, пакле или сантехнической ленте (фум-ленте).

Чтобы быстро выполнить монтаж, потребуется:

  • перфоратор или ударная дрель со сверлом по бетону/кирпичу (в зависимости от вида стены). Если прочность стен не допускает большой нагрузки от навесного оборудования, придется мастерить или покупать готовую инсталляцию для бака. Соответственно при выборе металлической несущей конструкции для выполнения отверстий под крепление будет нужно сверло по металлу;
  • ножовка, болгарка с подходящим диском для разрезания металлических труб или специальные ножницы для ПВХ-труб;
  • отвертка, плоскогубцы и бокорезы, нож или специальное устройство для зачистки проводов – стандартный набор электрика;
  • мультиметр для выявления нуля и фазы на счетчике. Здесь можно подробнее прочитать о том, как пользоваться мультиметром.

Крепление и подключение

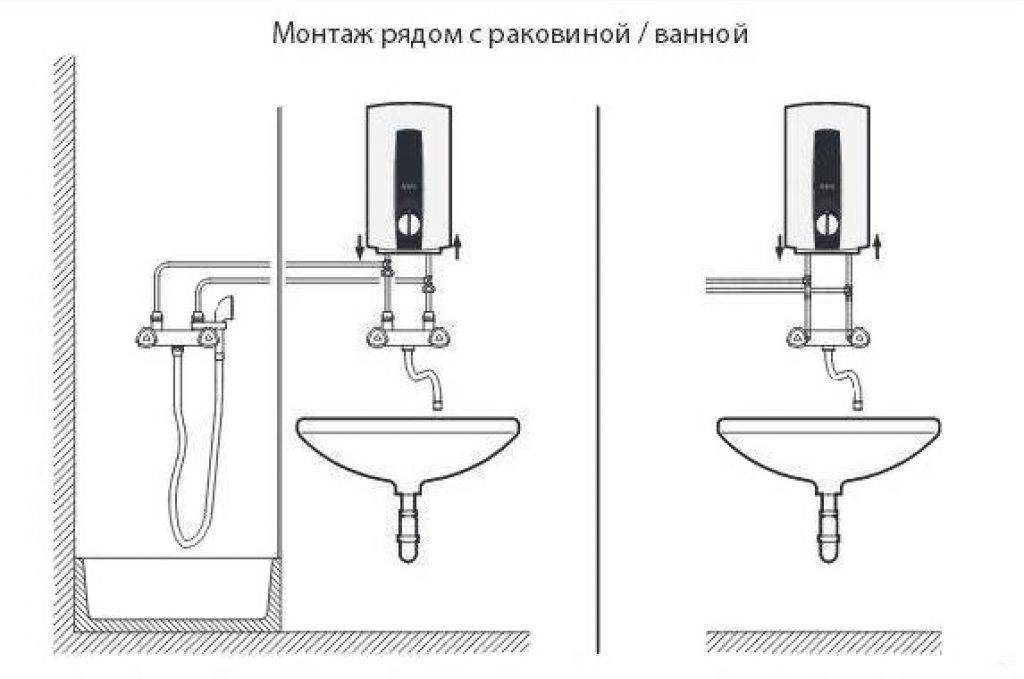

Схема подключения проточного водонагревателя с тремя точками водозабора.

В нашем обзоре мы рассмотрим процесс установки выбранного вами проточного электрического водонагревателя своими руками в систему с несколькими точками водоразбора – это будут душ, умывальник и раковина на кухне. Также предполагается, что квартира уже подключена к горячему водоснабжению, но нужно его продублировать (актуально в летний период, когда выполняются плановые работы по ремонту систем водоснабжения).

Для начала нам нужно определиться с местом установки – схема подключения проточного водонагревателя в квартире должна быть такова, чтобы горячей водой смогли воспользоваться все потребители. Поэтому мы будем устанавливать нагреватель воды там, где поблизости проходят трубы с горячей и холодной водой.

С помощью карандаша размечаем отверстия для крепления нашего нагревателя воды

Берем в руки карандаш и размечаем на стене места, где мы будем сверлить отверстия под дюбели – для этого нужно глянуть на заднюю стенку водонагревателя, где находятся монтажные отверстия. После этого берем в руки дрель и приступаем к сверлению. В готовые отверстия загоняем дюбели, затем с помощью отвертки закручиваем шурупы и вешаем на них нагреватель воды.

Популярные статьи  Штукатурка стен своими руками: подготовка и процесс отделки

В отдельных моделях нужно снять переднюю крышку и закрепить прибор шурупами изнутри. Необходимости в использовании мощных шурупов или анкерных болтов нет – в отличие от накопительных водонагревателей, проточные модели весят очень мало.

Для подключения холодной воды к проточному водонагревателю необходимо к крану, идущему от стояка, (если крана нет, то его необходимо врезать) присоединить тройник. К одному выходу тройника подключаем старую систему водопровода, а ко второму, через еще один кран, подключаем нагреватель воды.

На следующем этапе подводим холодную воду. Для этого врезаем в трубу кран, а после него – тройник. Кран необходим для полного отключения всей системы от водопровода (как правило, он уже есть в квартире). От тройника делаем отвод к нагревателю воды, для герметизации подключений используем фум-ленту. В отводе к нагревателю желательно установить еще один кран.

С выхода водонагревателя горячая вода отправляется к точкам водоразбора. Врезаем в трубу с горячей водой тройник, перед ним ставим кран, который будет отсекать центральное горячее водоснабжение. На трубе, ведущей от нагревателя к водопроводу, ставим еще один кран (все делается по аналогии с входными трубами).

Подключаем проточный водонагреватель к домашней электросети через УЗО.

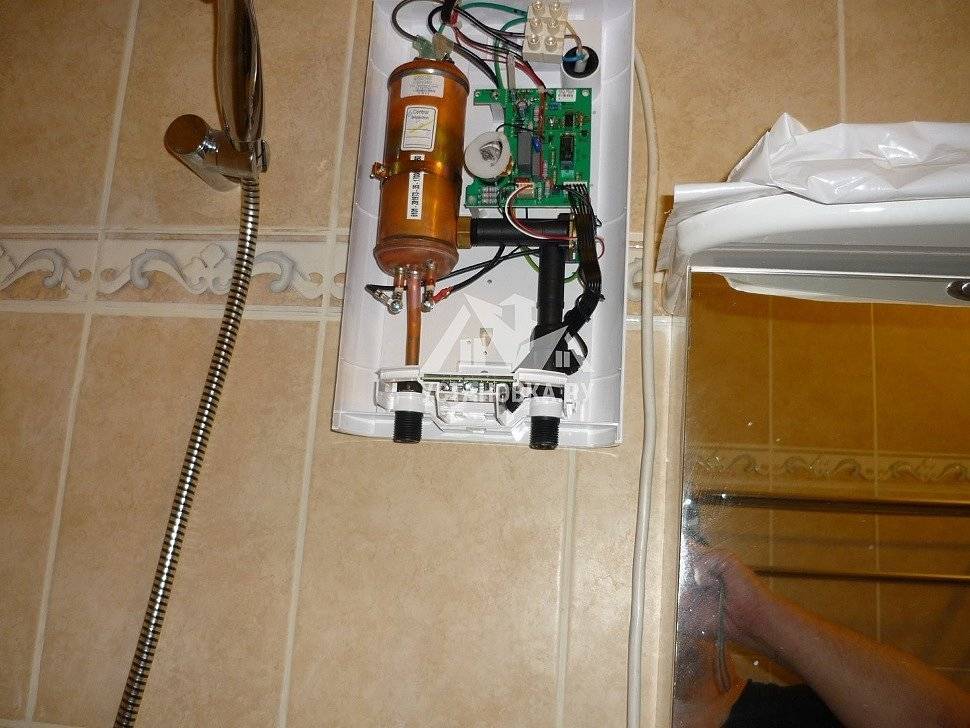

На следующем этапе выполняем подключение к электрической сети. Так как у нас имеется несколько точек водоразбора, то водонагреватель нужен мощный. Следовательно, нам нужно проложить от электрического щита отдельный многожильный провод с сечением не менее 6 мм – посредством такого провода подключаются нагрузки до 10 кВт (при максимальном токе до 40 А). Не забываем установить на этот провод дополнительный автомат УЗО.

Если у вас нет опыта работы с электрическими щитами и электропроводкой, пригласите опытного специалиста. Работая с электрическим щитом, не забывайте соблюдать правила техники безопасности.

Как только все будет готово, можно приступать к тестированию системы. Нужно удостовериться, что наши соединения не имеют протечек. Перед включением проточного нагревателя воды следует убедиться, что в трубах имеется вода – включать нагреватель в «сухом» состоянии нельзя, так как это приведет к его выходу из строя.

Как пользоваться всей этой системой?

В летний период, когда горячего водоснабжение нет, нужно перекрыть подачу горячей воды и открыть краны на входе в водонагреватель и на его выходе. После этого включаем автомат УЗО и устанавливаем требуемую температуру нагрева (если есть подобные регулировки). Помните, что при использовании сразу двух точек водоразбора температура воды может несколько меняться.

При восстановлении централизованной подачи горячей воды, нужно отключить автомат УЗО, перекрыть краны на входе в водонагреватель и на выходе, после чего открыть кран подачи горячей воды из центрального водопровода. В случае повторных перебоев с горячим водоснабжением, мы сможем опять переключиться на проточный водонагреватель.

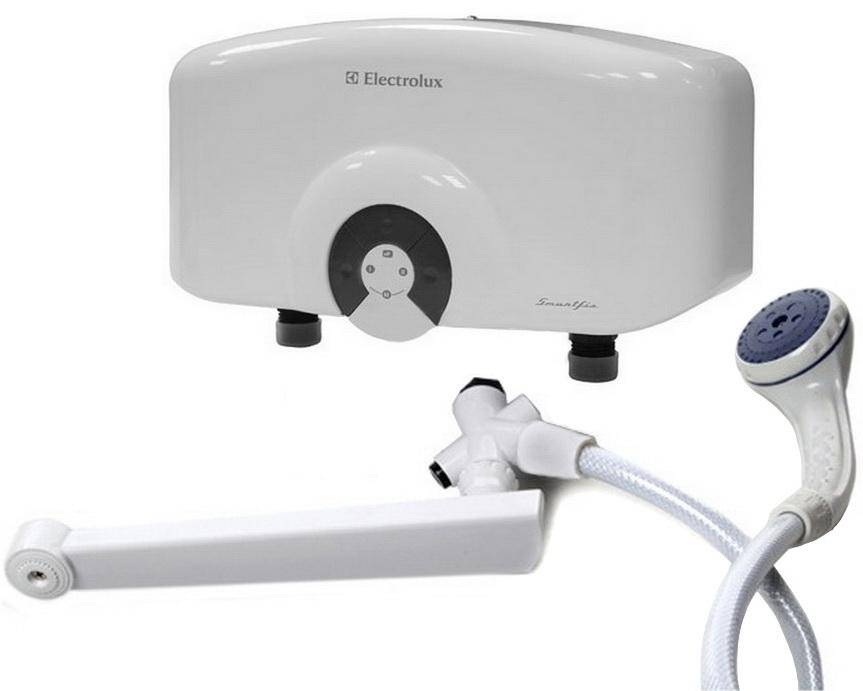

Описание электрического бойлера проточного вида

Прибор может обслуживать один или два потребителя. Рекомендуется такой водонагреватель устанавливать для нагрева воды на кухне, в ванной комнате для душа. Подогрев происходит мгновенно, без ограничения в объеме. Прибор небольшого размера. Но при этом большое потребление электричества. Перед тем как установить проточный бойлер прокладывается отдельный для него кабель, монтируется индивидуальный автомат на центральном щитке жилого помещения.

Как выбрать проточную модель по мощности

В быту чаще используется вода, нагретая до температуры +40оС. Справиться с этой задачей сможет нагревательный прибор мощность, которого 6 кВт.

Он нагревает:

  • 3 литра жидкости до температуры 40оС в проточном состоянии, которые необходимы для мытья посуды;
  • 5 литров нужных для купания под душем, без перебоев в работе.

Установка проточного водонагревателя своими руками: пошаговый инструктаж

Место монтажа проточного бойлера

Мастера советуют монтировать проточный нагреватель как можно ближе к потребительной точке: на кухне около раковины, в ванной комнате около умывальника или душевой кабины. Теплая жидкость поступает прямо в смеситель или в лейку душа.

Подсоединение проточного прибора

  • Выбирается место монтажа так, чтобы шланг проточного прибора доставал до мойки на кухне или раковины в ванной комнате.
  • Дрелью или перфоратором сверлятся отверстия специальными сверлами по керамике.
  • В наборе к водонагревателю идут кронштейны, которые крепятся в отверстия.
  • Для подсоединения к трубам подачи воды используются трубы или гибкие шланги.
  • Проводится монтаж запорной арматуры.
  • Подсоединение к сети электроподачи. Запитка проточного прибора проводится от распаечной коробки, которая ближе всех расположена к водонагревателю. Для этого используется отдельный провод. Его ведут от центрального щитка, если от выбранной распаечной коробки питаются другие мощные приборы, например, чайник, микроволновая печь, стиралка. Устанавливается индивидуальный автомат.
  • Открывается подача холодной воды.
  • Контрольная проверка работы водонагревателя.
