Бойлер косвенного нагрева: принцип работы, выбор модели и особенности монтажа

Устройство ТЭН.

ТЭН представляет собой электрический нагревательный элемент, выполненный из тонкостенной металлической трубки (оболочки), материалом для которой служит медь, латунь, нержавеющая и углеродистая сталь. Внутри трубки расположена спираль из нихромовой проволоки, обладающая большим удельным электрическим сопротивлением. Концы спирали соединены с металлическими выводами, которыми нагреватель подключается к питающему напряжению.

Бойлер косвенного нагрева: принцип работы, выбор модели и особенности монтажа

От стенок трубки спираль изолирована спрессованным электроизоляционным наполнителем, который служит для отвода тепловой энергии от спирали и надежно фиксирует ее в центре трубки по всей длине. В качестве наполнителя используется плавленая окись магния, корунд или кварцевый песок. Для защиты наполнителя от проникновения влаги из окружающей среды торцы ТЭНа герметизируют термовлагостойким лаком.

Выводы нагревателя изолированы от стенок трубки и жестко зафиксированы керамическими изоляторами. Питающие провода подключаются к резьбовым концам выводов при помощи гаек и шайб.

Бойлер косвенного нагрева: принцип работы, выбор модели и особенности монтажа

Работает ТЭН следующим образом: при прохождении электрического тока по спирали она, нагреваясь, нагревает наполнитель и стенки трубки, через которые тепло излучается в окружающую среду.

При нагреве газообразных сред для увеличения теплоотдачи от ТЭНов применяют их оребрение, выполненное из материала с хорошей теплопроводностью. Как правило, для оребрения используют стальную гофрированную ленту, навитую по спирали на внешнюю оболочку ТЭНа.

Бойлер косвенного нагрева: принцип работы, выбор модели и особенности монтажа

Применение такого конструктивного решения способствует уменьшению габаритных размеров и токовой нагрузке нагревателя.

Принцип действия бойлера косвенного нагрев

Для начала будет полезно узнать, как работает бойлер косвенного нагрева. Но перед этим мы разберемся, как устроен классический бойлерный водонагреватель. А устроен он из двух основных частей – это объемный бак и нагревательный элемент. При включении в электросеть он начинает подогревать находящуюся внутри воду. Как только ее температура достигнет заданного значения, подача электроэнергии прекращается.

Далее бойлер переходит в режим ожидания, непрерывно контролируя температуру. Если потребитель откроет кран, поступающая из водопровода вода начнет выталкивать накопленную горячую воду. Холодная вода поступает снизу, в то время как горячая вытекает сверху. Как только температура смеси упадет ниже определенного значения, включится ТЭН и доведет ее до установленной пользователем нормы.

Соответственно, если давление в водопроводе упадет до нуля, бойлер (причем любой) не сможет подавать воду потребителям.

Такой бойлер создан для работы в круглосуточном режиме, в любое время года. Он не нуждается в дополнительных источниках энергии – достаточно подключить его к электросети. Это идеальный источник горячей воды, который необходим в зданиях, где нет других источников ГВС. Косвенный бойлер устроен несколько по-другому – нагрев в нем ведется за счет тепла, получаемого от отопительной системы. Работает он следующим образом:

Бойлер косвенного нагрева: принцип работы, выбор модели и особенности монтажа

Бойлер косвенного нагрева, в отличие от водонагревателя, использует тепловую энергию горячей воды в системе отопления дома для нагрева воды для бытовых нужд, а не дорогостоящую электроэнергию, а значит, он более экономичен в использовании.

  • Встроенный бак полностью наполняется водой по аналогии с традиционным электрическим бойлером;
  • Включается подача теплоносителя от отопительной системы;
  • Косвенный бойлер приступает к нагреву воды до заданного термостатом значения.

Таким образом, принцип работы бойлера косвенного нагрева чрезвычайно прост – работает он примерно так же, как и оборудование прямого нагрева. Разница заключается лишь в том, что вместо ТЭНа здесь используется змеевик – вот и почти все различия. Температурный контроль осуществляется термостатом, включающим или отключающим подачу теплоносителя.

Котел косвенного нагрева – это в корне неправильная терминология. Правильное название оборудования – бойлер косвенного нагрева.

Косвенный нагрев – это нагрев за счет тепла, поступающего из отопительной системы. Благодаря ему снижаются расходы на электроэнергию. В летнее время годы горячая вода подготавливается другими способами – например, с помощью проточного водоподогревателя. Но есть и другой выход, заключающийся в установке ТЭНа в бойлер косвенного нагрева через предназначенный для этого фланец.

Обратите внимание, что далеко не каждый водонагреватель косвенного нагрева оснащается фланцем для установки ТЭНа – эта возможность предусмотрена лишь в нескольких моделях.

Монтаж бойлера

Для начала необходимо взять баллон (пропан) и вентиль. Если использовать старый баллон, то некоторое время он будет выдавать запах газа. Первым делом следует промыть баллон. Для этого его необходимо разрезать, хорошо почистить и загрунтовать специальным нитратом. После того как грунтовка высохнет, баллон необходимо сварить. 1 такой бойлер может согреть около 50 л воды.

После чего начинаются сборочные работы. Для начала откручивается вентиль, который шел в комплекте. На его место приваривается гайка из стали (диаметр — 32 мм). Но перед этим необходимо придать гайке сгонную резьбу.

Это действие необходимо для лучшего стыка крепежа водонагревателя с местом монтажа.

Схема змеевика для бойлера.

Следующим этапом будет начинка водонагревателя. Для чего следует взять часть трубы (диаметр — 15 мм). С одной стороны у данной трубы вытачивается при помощи лерки резьба. Трубка для подачи горячей воды по длине должна быть соизмерима с длиной бойлера. В этом случае прогрев воды будет равномерным. Труба для подачи холодной воды делается по следующему принципу. К металлической трубке приделывается заглушка, вдоль трубы просверливаются отверстия. Отверстия необходимы для того, чтобы потоки горячей и холодной воды не перемешивались. В другой стороне трубы вытачивается резьба.

При желании соединить изготавливаемый водонагреватель и накопительный бойлер косвенного типа следует провести ряд дополнительных действий. Он будет греться от отопительной системы. Итак, следует вырезать отверстие, которое составляет 50 мм в диаметре. Это необходимо проделать для теплообменника. В итоге получается труба, внутрь которой вставлена другая. Затем стыки, заглушки обеих труб свариваются. Стыки соединения лучше изолировать силиконовыми смесями.

Схема подключения бойлера.

При таком типе водонагревателя подача воды осуществляется сверху, а выход выводится снизу. Горячая вода льется вверх, поэтому при наличии мощного тэна можно получать теплую воду без предварительного нагрева. Как вариант водонагреватель можно приварить к вертикальному стояку отопительного котла. В этом случае думать о креплении водонагревателя не придется и на виду остается минимум труб.

Далее берется стальной угол. Предварительно к уголку монтируются болты. Они служат крепежными элементами для монтажа бойлера к стене. Труба с гайкой обматывается паклей, и в гайку устанавливается нагревательный тэн мощностью 2 Квт с терморегулятором. Терморегулятор подойдет от любого заводского нагревателя. Затем на бойлер крепится специальная лампочка со световым сигналом (или светодиод). Затем тэн следует обернуть теплоизоляционным материалом. Чтобы водонагреватель максимально долгое время не охлаждался, его следует оклеить пенопластом. Как вариант, его можно разместить в большом ящике, промежутки которого заполнить любым утеплителем (стекловата, пенопластная крошка). Для утепления можно воспользоваться подложкой для ламината. Необходимо обернуть этим материалом 2 основания нагревателя и по диаметру. Затем повторить процедуру обертывания, но теперь материал блестящей стороной повернуть наружу.

Данная схема подойдет и для сооружения напольного и вертикального бойлеров. Смысл подключения горизонтального водонагревателя немного отличается от описанного выше, но внутреннее наполнение ничем не отличается.

Как выбрать бойлер косвенного нагрева

Сделать правильный выбор подходящей модели бойлера косвенного нагрева – дело сложное для новичка. Однако непосильного здесь ничего нет, надо лишь учесть несколько важных нюансов:

Популярные статьи  Камеры видеонаблюдения для дома: эффективный вариант охраны жилья

Выбирая для квартиры или частного дома водонагреватель с косвенным нагревом, первым делом необходимо определить оптимальный объем накопительного бака. Чтобы горячей воды хватило всем членам семьи, рассчитывают с учетом примерного расхода 100 л за сутки одним человеком.
Экономически выгоден косвенный бойлер нагрева воды для семьи из четырех и более человек

При таком количестве людей примерный расход ГВС составляет 1,5 л/мин.
Обращая внимание на объем бака, учитывают время нагрева. Большая емкость дольше будет нагреваться

Возможно, стоит отдать предпочтение модели с двумя теплообменниками или с системой «бак в баке».
От состава теплоизоляции зависит, как долго вода останется горячей после выключения котла. Дешевые водонагреватели идут с поролоном. Пористый материал слабо удерживает тепло и быстро разлагается. Оптимальной теплоизоляцией служит минвата или вспененный полиэтилен.
Чтобы сделать правильный выбор, надо сопоставить мощность косвенного водонагревателя и отопительного котла. Если последний характеризуется слабыми параметрами, бойлер станет непосильной нагрузкой.
Покупая любую модель, обязательно обращают внимание на наличие термостата, клапана и других элементов защиты.

Когда со всеми важными нюансами вопрос решен, можно уделить внимание форме, дизайну, производителю и прочим мелочам

Расчет объема накопительного бака

Чтобы сделать примерный расчет объема накопительного бака, можно воспользоваться простым снятием показаний водяного счетчика. Когда в доме постоянно прибывает одинаковое количество людей, суточный расход будет иметь одни и те же данные.

Более точный расчет объема основан на подсчитывании водоразборных точек с учетом их предназначения и количества проживающих членов семьи. Чтобы не вдаваться в сложные формулы, расход горячей воды берут из таблицы.

Схемы подключения к отопительной системе

При выборе схемы подключения косвенного бойлера для нагрева воды учитывают месторасположение прибора в доме, а также особенности разводки системы отопления.

Простая и часто используемая схема основана на подсоединении косвенного прибора через трехходовой клапан. В итоге образуется два контура нагрева: отопительный и водогрейный. После котла перед клапаном врезается циркуляционный насос.

Если потребность в горячей воде небольшая, подходит схема системы с двумя насосами. Косвенный водогрейный прибор и отопительный котел образуют два параллельных контура нагрева. На каждой линии установлен свой насос. Схема подходит для загородных домов, где горячей водой редко пользуются.

Сложнее получается схема подключения, если в доме вместе с радиаторами установлена система «теплый пол». Для распределения давления по всем линиям, а вместе с косвенным бойлером их получатся три, устанавливают гидравлический распределитель. Узел нормализует циркуляцию воды через «теплый пол», водонагреватель и радиаторы. Без распределителя насосное оборудование выйдет из строя.

У косвенных водогрейных приборов с рециркуляцией из корпуса выходит три патрубка. Традиционно два выхода служат для подключения к системе отопления. От третьего патрубка ведут закольцованный контур.

Если косвенный прибор нагрева воды не имеет третьего патрубка, а рециркуляцию надо сделать, то контур возвратной линии подсоединяют к трубе ХВС и дополнительно врезают рециркуляционный насос.

Рециркуляция позволяет получить на выходе из крана горячую воду еще до полного нагрева жидкости в накопительном баке бойлера.

Принцип работы бойлера косвенного нагрева

Этот вариант идеально подходит для многоквартирного дома, но использовать его можно без лишних затрат только в период отопительного сезона. Для периода, когда центральное отопление отключено, в нем можно предусмотреть электрический ТЭН. В этом случае придется больше заплатить за электроэнергию, но включать нагрев можно по мере необходимости.

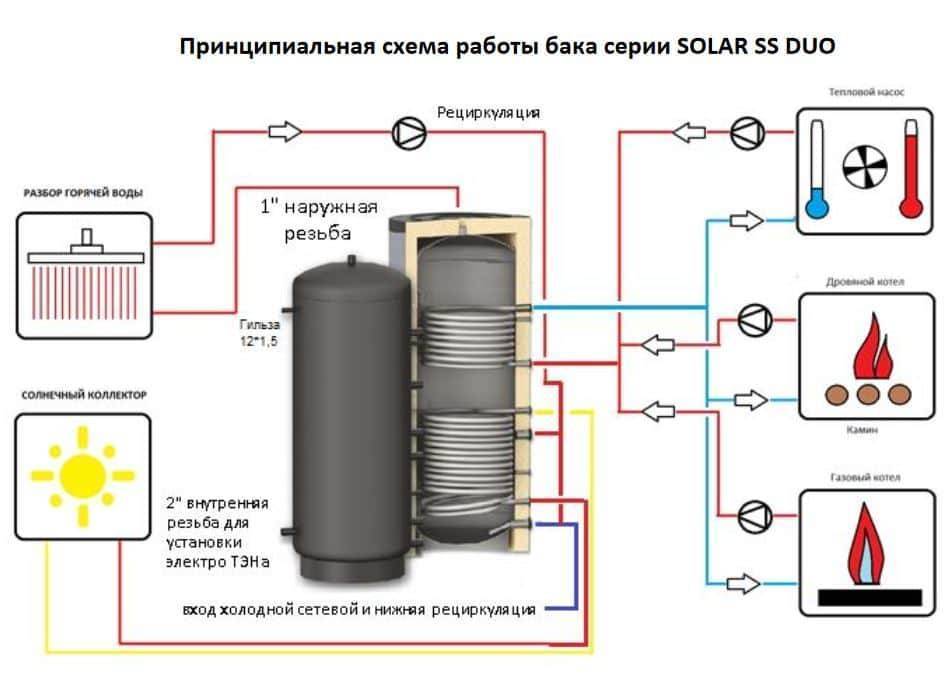

Принципиальная схема работы водонагревателя косвенного нагрева

Такую же систему можно устроить и в частном доме, если в нем установлено автономное отопление от котла.

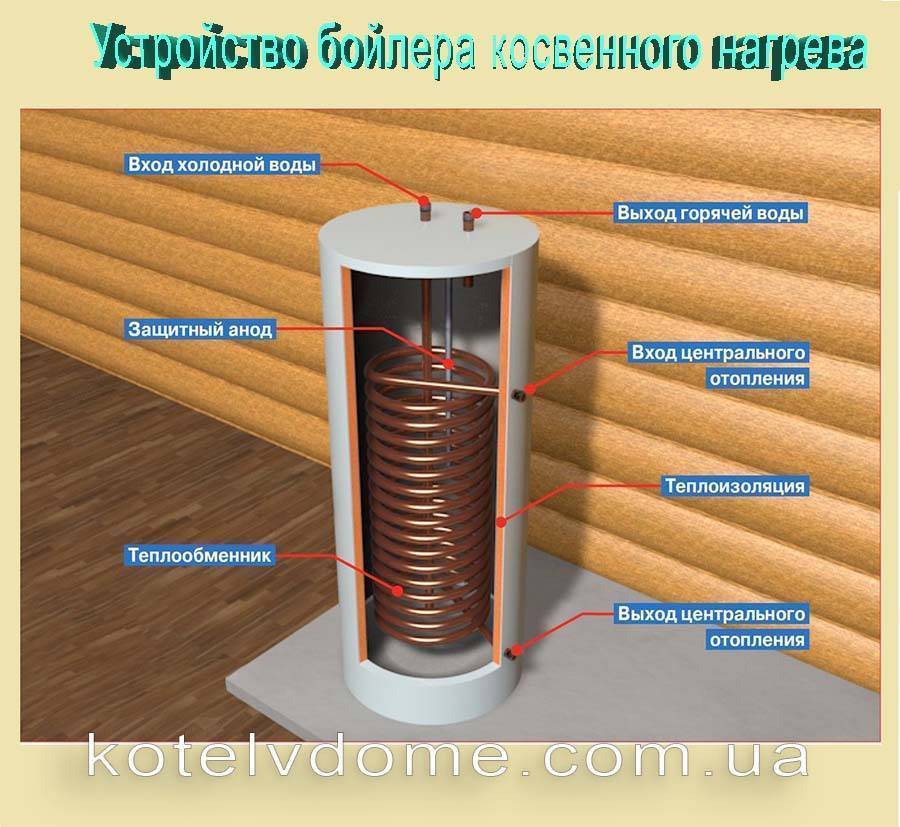

Конструкция и материалы

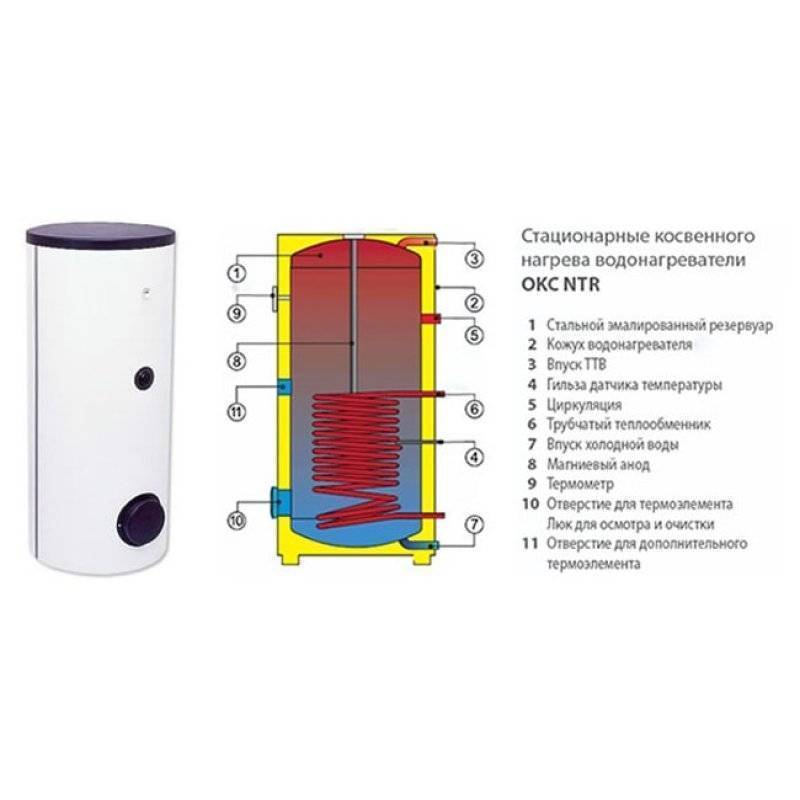

Бойлер этого вида состоит из емкости, которая может иметь любой объем. Ее лучше изготовить из нержавеющего материала, так он прослужит более долгий срок, и подогретая вода будет всегда чистой. Для емкости бойлера обычно используют бочку, новый газовый баллон или же делают бак на заказ.

  • В середине емкости устанавливается труба, скрученная в виде змеевика, по ней и будет циркулировать теплоноситель. В качестве трубы хорошо использовать медь или латунь – металлы с хорошей теплоотдачей. Впрочем, как вариант, возможно, выбрать для этой цели и металлопластиковую трубу маленького диаметра.
  • Чтобы изготовить аккуратный змеевик, длинную трубку (порядка 15 метров) накручивают на другую трубу большего диаметра, на деревянное ровное бревно или на другой подходящий цилиндрический предмет.

Навивка змеевика

  • Количество витков на змеевике зависит от формы и высоты емкости, но чем длиннее труба, закрученная в змеевик, тем быстрее можно будет получить подогретую воду.
  • Концы трубы выводятся из бака в разных местах. Сверху емкости располагают патрубок, в который будет попадать теплоноситель из системы отопления. Пройдя через змеевик, он возвратиться в отопительный контур через другой патрубок, расположенный в нижней части бака.
  • В баке устраивается два отверстия: для заполнения его холодной водой и для забора подогретой. Первое устраивается снизу бака, а второе сверху, откуда горячая вода разводится в нужные точки: душ или кухонный кран.

Схема-чертеж подключения бойлера косвенного нагрева

На схемах хорошо можно рассмотреть подключение и циркуляцию воды и теплоносителя системы отопления.

Другим вариантом может стать бойлер того же типа, но без змеевика. Для него понадобится две емкости — большого и компактного размера. Маленькая емкость устанавливается в середине большого бака, она и будет исполнять роль теплообменника. Теплоноситель не будет циркулировать по трубкам – он проходит через внутреннюю компактную емкость. Принципы работы и проведения труб для циркуляции подогреваемой воды идентичны первому варианту.

Нужно сказать, что принцип устройства такого прибора достаточно прост, поэтому, опираясь на него, можно изобрести и свою конструкцию водонагреватель косвенного типа.

При желании можно оснастить бойлер ТЭНом

В данных вариантах бойлера возможно также использование электрического ТЭНа, который встраивается в емкость снизу. Поэтому лучше, если бойлер будет подвешен на стену с помощью кронштейнов. Также можно установить корпус на высокие ножки, которые несложно сделать из уголка или арматуры. ТЭН, по сути, является тем же кипятильником, только нужно правильно подобрать его мощность — она будет зависеть от объема бойлера.Этот нагревательный элемент можно приобрести в специализированном магазине.

Схема бойлера косвенного нагрева с ТЭНом

Это интересно: Отопление гаража своими рукам: электричеством, отработкой, газом и др.

Виды бойлеров косвенного нагрева

Современные бойлеры косвенного типа имеют разнообразную конструкцию и форму. Помимо округлого тонкостенного бака, существуют бойлеры, имеющие более сложное устройство, позволяющее оборудованию быть более экономичным и эффективным. Классификация оборудования выполняется по нескольким признакам.

Типы теплообменника

Косвенные водонагреватели могут иметь теплообменник различной конструкции:

  • одноконтурный змеевик — спиралеобразная металлическая тонкостенная труба, расположенная внутри ёмкостного бака. Из-за циркуляции теполоносителя по трубе змеевик нагревается и передаёт тепловую энергию холодной воде, которая находится в баке. Это самая простая и доступная конструкция на рынке;
  • двухконтурный змеевик — конструкция аналогичная описанному выше варианту с той лишь разницей, что водонагреватель обеспечивает одновременную подачу нагретой воды и теплоносителя для центрального отопления. Такое оборудование несколько дороже более простого аналога, но гораздо эффективнее при необходимости нагрева большого количества воды;
  • конструкция типа «бак в баке» – оборудование имеет бак, состоящий из ёмкостей большего и меньшего размера. Внутри большого бака располагается вода, которую необходимо нагреть, а внутри меньшего — теплоноситель. Такие бойлеры обладают не только высокой скоростью нагрева воды до 75–90 оС, но и выполняются в более габаритных корпусах;
  • комбинированный бойлер — конструкция водонагревателя с двумя теплообменниками. Первый представляет собой обычный змеевик из алюминиевой или медной трубы. Второй выполнен в виде трубчатого электронагревателя. Комбинированные модели имеют довольно высокую стоимость, но и сочетают в себе функции разных устройств.
Популярные статьи  Утеплитель для потолка в частном доме: виды используемых материалов + как правильно выбрать

Материал теплообменника

Для изготовления теплообменника в виде змеевика и внутреннего бака используются такие материалы, как:

  • латунь — низкая теплопроводность, 100–110 Вт/(м∙°C);
  • алюминий — средняя теплопроводность, 200–240 Вт/(м∙°C);
  • медь — высокая теплопроводность, 360–390 Вт/(м∙°C).

Чем более высокую теплопроводность имеет материал теплообменника, тем дороже бойлер.

Способ установки

В зависимости от способа установки устрйоства подразделяются на два типа:

  1. Настенный — оборудование монтируется на подвесной кронштейн, закреплённый на поверхности стены. Ёмкость бытовых настенных бойлеров обычно не превышает 200 л, но в линейке некоторых производителей можно встретить конструкции вместимостью до 650 л.
  2. Напольный — бак устанавливается на поверхность пола в непосредственной близости от нагревательного котла. Средняя ёмкость бытовых напольных моделей варьируется от 200 до 500 л. Промышленные варианты имеют только напольный способ установки.

Способ компоновки

По способу расположения конструктивных элементов водонагреватели подразделяются на два типа:

  1. Вертикальный — наиболее распространённый способ компоновки, позволяющий сэкономить внутреннее пространство в помещении. Вертикальные устройства имеют ограниченный объём и размеры, поэтому такое исполнение вполне подходит для использования в частном секторе.
  2. Горизонтальный — не имеет чётких ограничений по объёму и габаритам. Как правило, такие устройства за счёт большего размера имеют множество дополнительных функций. Например, более толстый теплоизоляционный слой, рециркуляция и накопление.

Выбор бойлера для самостоятельного изготовления

Общее устройство бойлера косвенного нагрева довольно простое — при умении работать с электроинструментом и сваркой водонагреватель можно изготовить самостоятельно.

Изготавливать самостоятельно бойлер c теплообменником типа «бак в баке» не желательно. Во-первых, потребуется найти или изготовить сам бак, что потребует достаточно много сил и времени. Во-вторых, при изготовлении водонагревателей большого объёма габариты конструкции увеличиваются в несколько раз.

К тому же заводские модели, изготавливаемые по этой технологии, имеют специальное покрытие (эмаль, керамика, серебряное напыление) на теплообменнике. Повторить нанесение подобного покрытия в «гаражных условиях» не получится.

Подключение накопительного бойлера

Для подачи и отвода жидкости, внизу водонагревателя (накопительного) установлены штуцеры. Красным отмечен штуцер для горячей воды, синим – для холодной. Рекомендуется использовать полипропиленовые трубы, которые обеспечивают надежное соединение.

На рисунке ниже показана самая простая и надежная схема подключения водонагревателя к водопроводу.

Следует соблюдать следующие правила:

  • должна быть возможность перекрытия подачи воды в жилище с помощью вентилей;
  • ответвления, ведущие к агрегату, должны иметь запорные краны;
  • если в магистрали подается некачественная вода, необходима установка, после запорного крана, водяного фильтра;
  • между входом в бак и предохранительным клапаном необходима установка сливного крана, позволяющего быстро сливать воду с емкости, если потребуется ремонт или обслуживание устройства;
  • перед подключением накопительного водонагревателя к водоснабжению необходимо заранее обзавестись различными видами фитингов, Т-отводов (тройников) гибких и жестких соединительных труб.

Кроме того, подключение накопительного водонагревателя требует обязательной установки группы безопасности из двух клапанов. Предохранительный монтируется для защиты бака от избыточного давления. Если оно повышается до критического уровня, то клапан открывается и происходит сброс жидкости через дренажный шланг в канализацию или специальную емкость. Обратный клапан не дает вытекать воде из бака при понижении давления в магистрали или ее отсутствии. Таким образом, он препятствует осушению ТЭНов, их перегреву и перегоранию.

Схема подключения водонагревателя (бойлера) к водопроводу показана на рисунке:

При железных или стальных трубах

Как правильно подключить бойлер к водопроводу, если в квартире (доме) проведена магистраль с использованием стандартных железных труб? Можно воспользоваться современным методом подсоединения, без применения сварочных работ (приваривание переходника с резьбой). В данном случае используется переходник “вампир”, который представляет собой дополненный отверстием и резьбой хомут.

Переходник «вампир»

Установка хомута очень проста, и проводится таким образом:

  • место на стояке предварительно требуется зачистить от краски и ржавчины;
  • хомут необходимо расположить на стояке, используя прокладки из резины, и затянуть болты для его фиксации;
  • перекрыть подачу воды и слить оставшуюся, открыв любой кран-смеситель;
  • через отверстие в хомуте просверлить трубу, применив электродрель;
  • далее, накрутив кран, можно приступить к подсоединению требуемых элементов.

При металлопластиковых трубах

Подключение водонагревателя к такому водоводу самое простое. Металлопластик легко гнется, а для соединения элементов используются различные виды обжимных фитингов.

Действия при подсоединении:

  • отрезать трубу необходимого размера;
  • далее потребуется внимательно выбрать место для врезки, при этом нужно учитывать сам размер тройника с минусом части трубы, которая будет заходить в соединение;
  • для вырезания небольшого участка можно применить специальные ножницы;
  • с тройника необходимо снять гайки и вместе с кольцами фиксации одеть на 2 конца трубы;
  • развальцевать концы металлопластика, применив специальный калибратор или отвертку;
  • тройник вставить до упора, после чего нужно сдвинуть кольца и ключом зажать гайки.

При трубах из полипропилена

Перед тем, как подключить бойлер к водопроводу с помощью полипропиленовых труб, необходимо подготовить: паяльник для пайки водоводов из пластика, ножницы для его резки, по паре тройников и переходников на резьбу, которая находится на вентилях и аварийном клапане, а также необходимое для конструкции количество уголков. Далее:

  • выбирается место подсоединения;
  • в трубе вырезается участок равный ширине тройника, минус 2 сантиметра (по 1 см войдет с каждой стороны в тройник);
  • используя паяльник, необходимо разогреть трубу и фитинг до нужного состояния и соединить их (во время соединения проворачивать их нельзя, так как это может нарушить герметичность);
  • используя отрезки водовода разной длины и уголки, делается подводка к патрубкам агрегата;
  • на конец водовода впаивается муфта с резьбой, после чего вся конструкция надежно соединяется.

Схемы и правила подключения БКН

Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.

Вариант #1 – обвязка с трехходовым клапаном

Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.

Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.

Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН

По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме

Популярные статьи  Какая самая лучшая паровая швабра: рейтинг востребованных моделей

Вариант #2 – схема с двумя циркуляционными насосами

Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.

Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции

Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.

Вариант #3 – обвязка с гидравлической стрелкой

Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.

Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку

Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.

Вариант #4 – использование рециркуляции теплоносителя

Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.

Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей

Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.

Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.

Вариант #5 – система с энергонезависимым котлом

Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше

Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.

Схема подключения бойлера косвенного нагрева

Для эффективной работы бойлера его надо грамотно вписать в отопительную систему дома. То есть, создать два параллельных контура: один будет работать на отопление, а другой – на нагрев воды. Существует несколько схем подключения БКН, среди которых наиболее распространены две: с трёхходовым краном и с использованием циркуляционных насосов.

Схема с трёхходовым краном – более простая и менее затратная, её целесообразно применять в контурах отопления небольшой протяжённости с небольшим гидравлическим сопротивлением. Задача крана – обеспечить переключение потоков между контурами. Приоритет имеет контур ГВС, поэтому теплоноситель изначально направляется именно туда. Когда температура в баке БКН достигает заданного значения, термостат бойлера перенаправляет поток в систему отопления. При падении температуры в результате отбора горячей воды, трёхходовой кран по команде того же термостата срабатывает в обратном порядке.

В сложных отопительных контурах большой протяжённости предпочтение следует отдать схеме с двумя циркуляционными насосами, которые выполняют ту же функцию, что и трёхходовой кран плюс увеличивают скорость циркуляции теплоносителя. Каждый насос обслуживает свой контур. Управляются насосы также термостатом, попеременно переключаясь то на один, то на другой контур.

В системе ГВС может быть организована рециркуляция воды. Для этого в системе монтируется дополнительный контур с циркуляционным насосом, обеспечивающим постоянную циркуляцию вне зависимости от режима водопотребления и длины трубопровода, идущего от БКН к водопотребителям. При такой схеме горячая вода потечёт из крана сражу же после его открытия.

Плюсы и минусы схемы работы

Основные преимущества работы бойлера косвенного нагрева:

  • работа такого водонагревателя не перегружает электропроводку в отопительный сезон, так как бойлер зависит от центрального отопления и не расходует электричество;
  • при правильном проектировании бойлер имеет очень высокие показатели в области производительности и оптимальное соотношение затрат;
  • внутренняя поверхность нагревателя и теплоноситель не взаимодействует с проточной водой, что обеспечивает безопасную и долгую службу агрегата;
  • за счет рециркуляции горячая вода идет сразу после открытия крана;
  • бойлер косвенного нагрева всегда можно переключить на альтернативный источник тепла либо использовать несколько.

К сожалению, каждая схема работы помимо положительных, имеет и негативные стороны:

  • чтобы переоборудовать систему, потребуются дополнительные затраты;
  • стоимость бойлера с косвенным нагревом гораздо выше газовых или электронагревателей;
  • первоначальный нагрев воды (объемом более 100 литров) длится от 1 до 2 часов, это может негативно сказаться на качестве отопительной системы помещения;
  • для бойлера объемом 100 литров и более необходимо отдельное помещение по причине внушительного размера прибора.

На что обращать внимание при выборе бойлера косвенного нагрева?

Бойлер косвенного нагрева: принцип работы, выбор модели и особенности монтажа

Считается, что на одного проживающего необходимо 80−100 литров горячей воды, конечно, этот расчет условный, все зависит от предпочтений и привычек проживающих. К примеру, кто-то любит принимать душ два раза в день, другой обходится принятием ванны раз в неделю. Чем больше объем бойлера, тем выше его стоимость.

Отдавать предпочтение нужно бойлерам со змеевиком из латуни. Нагревать воду он будет более эффективно, нежели стальной, кроме этого чистить латунный змеевик гораздо проще. Емкость для нагрева воды должна быть защищена от коррозии. В более дешевых моделях баки покрывают слоем эмали или стеклокерамики. Дорогостоящие приборы защищены от коррозии нержавеющей сталью. Кроме этого, не стоит забывать о теплоизоляции агрегата, качественные бойлеры имеют изолированы минеральной ватой или пенополиуретаном. Моделей с поролоновой изоляцией лучше избегать.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
