Пошаговая схема подключения бойлера косвенного нагрева к водопроводу и электричеству своими руками

Установка с электрическим или газовым агрегатом

В одну систему отопления можно установить два теплогенератора, основной из которых является твердотопливным агрегатом, а дополнительный – котлом, работающим на газе или электричестве. Такой вариант удобен тем, что на ночь можно включать котел, функционирующий в автоматическом режиме. Газ в баллонах неудобно использовать в качестве основного энергоносителя из-за необходимости заботиться о регулярных поставках топлива. Электричество – самый дорогой энергоноситель и выгоднее всего эксплуатировать такой котельный агрегат только по ночам, если в регионе действует система дешевых ночных тарифов.

Как подключить твердотопливный и газовый котлы в одну систему для отопления большого дома? Самый простой вариант – подсоединение двух теплогенераторов параллельно через теплоаккумулятор, который будет дополнительно выполнять функцию гидравлического разделителя.

Газовый котел функционирует в режиме ожидания, пока вода буферной емкости нагревается твердотопливным агрегатом. После прогорания топлива теплоноситель начинает остывать, и как только термодатчик передает соответствующий сигнал контроллеру газового агрегата, тот автоматически включается. При новом запуске твердотопливного теплогенератора происходит обратный процесс – нагрев теплоносителя выше определенной температуры приводит к отключению газовой горелки.

Систему с электрическим котлом в домах большой площади монтируют по аналогичному принципу. Но для небольших частных домов актуален более простой и дешевый вариант подключения ТТ и электрокотла(см. схему).

Пошаговая схема подключения бойлера косвенного нагрева к водопроводу и электричеству своими руками
Схема подключения твердотопливного котла и электрокотла

Котельные агрегаты подсоединяются параллельно с установкой обратных клапанов на каждом выходе. Электрический котел снабжен встроенным циркуляционным насосом, который невозможно отключить, поэтому для твердотопливного теплогенератора необходимо подобрать более мощный насос, чтобы ТТ котел имел преимущество перед электрическим при совместном функционировании.

Система дополняется

  • термостатом, который отключает циркуляционный насос ТТ котла при остывании теплоносителя;
  • комнатным датчиком температуры, который включает электрический котел, когда температура в помещении падает после прогорания топлива в ТТ агрегате.

Метод первичных и вторичных колец

Как подключить два котла в одну систему, используя минимальное количество электроники? Применение метода первичных и вторичных колец циркуляции позволяет выполнить совместную обвязку ТТ агрегата и электрокотла. Гидравлическое разделение потоков осуществляется без установки гидрострелки.

Пошаговая схема подключения бойлера косвенного нагрева к водопроводу и электричеству своими руками
Вариант подлючения двух видов котлов к одной системе отопления

Оба котла, бойлер ГВС, а также все отопительные контуры, подключаются и подающим и обратным трубопроводом к единому циркуляционному кольцу – они является первичным. Минимальный перепад давлений обеспечивается за счет небольшого расстояния между каждой парой подключения (не более 300 мм). Напор насоса, установленного на главном контуре, обеспечивает движение теплоносителя по первичному кольцу, при этом на интенсивность потока не влияют насосы вторичных контуров (к которым подсоединены потребители тепла).

Чтобы система исправно функционировала, требуется выполнить сложные гидравлические расчеты и подобрать оптимальный диаметр трубопроводов для всех контуров

Также важно рассчитать производительность насосов. Реальная производительность насосного агрегата на главном контуре должен превышать расход теплоносителя на самом «объемном» вторичном контуре. Оба котла оснащаются отключающими термостатами, чтобы они могли работать, замещая друг друга

Оба котла оснащаются отключающими термостатами, чтобы они могли работать, замещая друг друга.

Выбор бойлера косвенного нагрева

   Основным нагревателя является объем емкости. Самым простым вариантом определения необходимого объема является умножение количества членов семьи на 80 л. Этого достаточно для принятия душа всеми ими в короткий промежуток времени. Для любителей принять ванну указанную цифру стоит увеличить вдвое. Лишний запас по объему создает проблемы с размещением и увеличивает время нагрева.

   На долговечность изделия основное влияние оказывает материал внутреннего бака. Емкости недорогих бойлеров косвенного нагрева выполняют из тонкостенного стального листа. Для предупреждения коррозии внутренняя поверхность покрывается защитным слоем на основе стекла, керамики, фарфора. Такая защита быстро теряет эффективность из-за разности изменения размеров при перепадах температур относительно стальных стенок емкости и хрупкости самого материала покрытия.

   Более продвинутые варианты выполняются из нержавеющей стали. Дополнительной защитой служит сменный магниевый анод. Обладая более низким электрохимическим потенциалом, он окисляется быстрее стали. Встречаются модели с баком из полимерных материалов.

   Бойлер косвенного нагрева может снабжаться разными типами термоизоляции: от самой дешевой поролоновой до наиболее эффективной из пенополиуретана. Качественно изолированная емкость не должна терять более 4°С в сутки при отсутствии разбора воды и отключенной циркуляции теплоносителя.

   Значение имеет материал и способ установки змеевика. В дорогих моделях его делают съемным и выполняют из хорошо проводящей тепло, а также неподверженной коррозии латуни. Съемный змеевик легче очистить от накипи. В самом простом случае стальной змеевик просто приваривается к стенкам емкости.

   Нагреватели могут отличаться по способу установки. Выделяют напольные и настенные устройства. Перед тем как установить бойлер косвенного нагрева настенного типа, нужно убедиться в достаточной прочности самой стены. Если есть сомнения, лучше отдать предпочтение напольному варианту.

Настенная установка бойлера — Фото 07

Напольная установка бойлера — Фото 08

Совет: Для гипсовых перегородок не подходит крепление на анкерные болты. Здесь лучше использовать сквозные шпильки и шайбы с развитой опорной поверхностью на обратной стороне стены.

   Существуют котлы со встроенными бойлерами косвенного нагрева небольшого объема. Они занимают меньше места, не стребуют дополнительного подключения и установки. Такие устройства оптимальны для небольшой семьи.

Плюсы и минусы двухконтурного котла

Двухконтурное отопительное устройство имеет множество достоинств. Главным преимуществом этого устройства является то, что благодаря такому котлу можно одновременно отапливать помещение и пользоваться горячей водой. Использование двухконтурного котла избавит вас от дополнительных затрат, которые могут быть связаны с покупкой бойлера. Также к неоспоримым плюсам стоит отнести и внешнюю привлекательность двухконтурных отопительных устройств. Эти котлы эстетично смотрятся не только в помещении котельной, но и в любом другом помещении.

Современные двухконтурные отопительные устройства имеют высокий КПД, что позволяет существенно уменьшить затраты на коммунальные услуги. Двухконтурные котлы позволяют идеально настроить температуру внутри помещения, а также отрегулировать температуру воды в трубопроводе ГВС.

Эти отопительные устройства не лишены нескольких минусов, в перечень которых входит:

  • отключение отопления в момент разбора горячей воды;
  • относительно невысокая производительность в приготовлении горячей воды.

Технические особенности подключения бойлера

Если схема правильного подключения бойлера к водопроводу составлена, пора приступать к ее исполнению. В этом деле многое зависит от того, какие трубы были использованы при создании водопровода.

В домах старой постройки часто можно встретить стальные трубы, хотя их нередко заменяют более модным полипропиленом или металлопластиком. При монтаже бойлера следует учитывать особенности работы с трубами различного вида.

Специальных требований к материалу конструкций, соединяющих бойлер и водопровод, не предъявляется. Их можно соединить даже достаточно прочным шлангом подходящего диаметра и длины.

Независимо от типа труб, перед началом любых работ по подключению техники к водопроводу обязательно в стояках следует отключить подачу воды.

Как подключить нагреватель к стальным трубам

Для этого не обязательно использовать сварочный аппарат, поскольку соединение можно выполнить с помощью специальных тройников, так называемых “вампиров”.

Конструкция такого тройника напоминает обычный стягивающий хомут, на боковых сторонах которого стоят патрубки. На их концах уже выполнена резьба.

Популярные статьи  Отопление в частном доме из полипропиленовых труб своими руками

Чтобы установить тройник-”вампир”, сначала его устанавливают в подходящем месте и стягивают винтами.

Между металлической частью тройника и трубой следует положить прокладку, которая идет в комплекте с устройством

Важно, чтобы просветы в прокладке и тройнике, предназначенный для монтажа отверстия, точно совпадали

Затем необходимо с помощью дрели по металлу проделать в трубе отверстие через специальный просвет в патрубке и резиновой прокладке. После этого на отверстие патрубка навинчивают трубу иди шланг, с помощью которого вода будет подаваться к нагревателю.

Для присоединения накопительного водонагревателя к стальному водопроводу используют металлическую муфту со специальными патрубками, снабженными резьбой, на которую можно навинтить запорный кран, шланг или отрезок трубы

Важнейший момент при подключении водонагревателя – герметизация всех соединений. Чтобы уплотнить резьбу, используется ФУМ-лента, льняная нить или другой подобный уплотнитель. Такого материала должно быть достаточно, но не слишком много.

Считается, что если уплотнитель немного выступает из-под резьбы, это обеспечит достаточно герметичное соединение.

Работа с полипропиленовыми трубами

Если бойлер предполагается подключить к водопроводу из полипропилена, следует сразу же запастись предназначенными для них запорными кранами, тройниками и муфтами.

Кроме того, понадобится специальное оборудование: устройство для резки таких труб, а также прибор для их пайки.

Чтобы подключить бойлер к полипропиленовому водопроводу, обычно придерживаются следующего порядка действий:

  1. Перекрыть воду в стояке (иногда для этого нужно обратиться в ЖЭК).
  2. С помощью резака выполнить разрезы на полипропиленовых трубах.
  3. Впаять в местах отвода тройники.
  4. Присоединить трубы, предназначенные для соединения бойлера с водопроводом.
  5. Установить муфты и краны.
  6. Соединить бойлер с краном с помощью шланга.

Если трубы водопровода скрыты в стене, придется выполнить демонтаж отделки, чтобы получить к ним свободный доступ.

Бывает, что доступ к трубам, уложенным в штробы, все же существенно ограничен. В этом случае можно использовать специальную ремонтную муфту разъемного типа.

Полипропиленовую сторону такого устройства припаивают на тройник, а часть снабженную резьбой, присоединяют к водопроводу. После этого с конструкции удаляют съемную часть муфты.

Для подключения водопровода из ПВХ-труб к накопительному водонагревателю можно использовать специальный переходник, часть которого припаивается к трубе, а на другую часть можно привинтить шланг

Подключение к конструкциям из металлопластика

С металлопластиковыми трубами работать не так сложно, как с изделиями из полипропилена. Такие трубы очень редко укладывают в штробы, а соединяют их очень удобными фитингами.

Для соединения бойлера с таким водопроводом можно использовать следующий порядок действий:

  1. Перекрыть подачу воды на трубы в доме.
  2. В месте монтажа патрубка выполнить разрез с помощью специального трубореза.
  3. Установить в разрезе тройник.
  4. Присоединить к отводам тройника отрезок новой металлопластиковой трубы или шланг, в зависимости от ситуации.

После этого следует проверить все соединения на герметичность. Для этого в систему подают воду и наблюдают, не появится ли течь.

Если герметичность соединения недостаточна, следует заделать щель или выполнить работу заново.

Правильный подбор водонагревателя с косвенным нагревом

Бойлер косвенного нагрева (БКН) высокоэффективное устройство с современными системами автоматизации тепловых процессов, служит для выпуска горячей воды Т до 65 С.

Пошаговая схема подключения бойлера косвенного нагрева к водопроводу и электричеству своими руками

Внешне БКН похож на традиционный электрический водонагреватель, хотя его современные модификации имеют более эргономичную прямоугольную форму.

Источником тепловой энергии служит отопительный котел, работающий на любом энергоносителе от отходов до электрической энергии.

Базисный элемент — стальной или латунный теплообменный аппарат змеевикового типа, имеющей большую площадью нагрева, в сравнительно небольшом объеме накопительного бака, покрытого защитным эмалевым слоем.

Перед тем как установить БКН необходимо правильно его подобрать под реальные условия эксплуатации: источник теплоснабжения и объем водопользования по услугам ГВС.

Основные параметры выбора схемы подключения бойлер косвенного нагрева:

  1. Рабочий объем в литрах. При этом термины «общий объем » и «рабочий объем» различны, поскольку змеевиковый теплообменник забирает определенную часть бака, поэтому нужно выбирать по рабочему показателю.
  2. Внешний источник нагрева, вид топлива и выходная температура теплоносителя.
  3. Тепловая мощность внешнего источника. Котел должен обеспечивать не только отопительную нагрузку, но ГВС. Так для нагрева объема воды в 200 л потребуется резервная мощность не менее 40 кВт.
  4. Материал рабочей емкости: с покрытием из эмали, стеклокерамики и стеклофарфора, из нержавеющего металла или термостойкого пластика.
  5. Теплоизоляция — для защиты БКН от тепловых потерь, лучше всего, если в качестве теплоизоляции будет применен полиуретан.
  6. Система защиты и регулирования.

Важные особенности

Пошаговая схема подключения бойлера косвенного нагрева к водопроводу и электричеству своими руками

Помимо выбора геометрических и тепловых характеристик БКН необходимо учесть многие параметры, чтобы тепловая схема подключения бойлера косвенного нагрева к газовому котлу была максимально эффективной.

Для этого пользователь должен выполнить определенные условия:

  1. Выбрать оптимальное месторасположение, специалисты утверждают что расположение БКН должно быть максимально приближено к котлу.
  2. Обеспечить защиту от теплового удлинения конструкции, для этого интегрировать в схему БКН на выходе ГВС из устройства мембранный гидроаккумулятор с объемом 10 % от рабочего объема бойлера.
  3. Перед тем как подключить бойлер оснащают каждую линию подвода/отвода по греющей и нагреваемой среде шаровыми кранами.
  4. Чтобы выполнить защиту от противотока, на водопроводной воде устанавливают обратный клапан.
  5. Выполняют очистку воды с установкой фильтра перед подачей водопроводной воды в БКН.
  6. Установку настенной конструкции БКН выполняют на капитальных стенах с предварительной обработкой пожаробезопасными материалами.
  7. Установка БКН выполняется выше уровня котлоагрегата либо на одном с ним уровне.

Выбор объема бака

В торговой сети сегодня много предложений по аппаратам БКН, как отечественных, так и зарубежных производителей с емкостями круглого и прямоугольного сечения, напольного и настенного монтажа. И если для электрических нагревателей наиболее популярными являются модели объемом от 80 до 100 л.

Пошаговая схема подключения бойлера косвенного нагрева к водопроводу и электричеству своими руками

Для БКН используются более мощные варианты, начиная от 200 до 1500 л. Это вызвано тем, что многие собственники такую конструкцию используют для создания бака-аккумумятора, с целью создания равномерной нагрузки источника теплоснабжения в ночное время суток. В такой схеме ночью вода для ГВС нагревается, а днем расходуется.

Размер рабочей емкости выбирают, учитывая необходимость обеспечения всех членов семьи горячей водой. Существует формула расчетного водопотребления.

На практике часто пользуются следующими данными:

  • 2 пользователя — 80 л;
  • 3 пользователя — 100 л;
  • 4 пользователя — 120 л;
  • 5 пользователя — 150 л.

Размеры БКН также важно учитывать при монтаже. Для настенного размещения могут применяться установки с рабочим объемом бака — до 150 л, а с большими размерами допускается устанавливать только с напольным размещением. Место установки должно иметь свободный доступ, чтобы можно было правильно выполнить обвязку и разместить вспомогательное оборудование в виде запорно-регулирующей аппаратуры, защитных клапанов, воздушников, насосов и гидроаккумулятор

Место установки должно иметь свободный доступ, чтобы можно было правильно выполнить обвязку и разместить вспомогательное оборудование в виде запорно-регулирующей аппаратуры, защитных клапанов, воздушников, насосов и гидроаккумулятор.

Общая схема подключения к водопроводу

Подключение бойлера к водопроводу из любого вида труб проводится по одной общей схеме.

Подача холодной воды (сверху вниз):

  1. Монтаж «американки» к патрубку подачи воды бойлера – один из самых простых и надежных вариантов подключения бойлера. В случае необходимости демонтажа водонагревателя, отсоединить его от водопровода можно за несколько минут.
  2. Монтаж латунного тройника с краном для слива воды. Эта деталь не является обязательным условием при подключении бойлера. Но для удобства спуска воды из бойлера – это отличный и долговечный вариант.
  3. Монтаж системы безопасности – обязательное условие подключения бойлера к водопроводу. Система включает в себя:
Популярные статьи  Унитаз для инсталляции: современное и комфортное решение для санузла

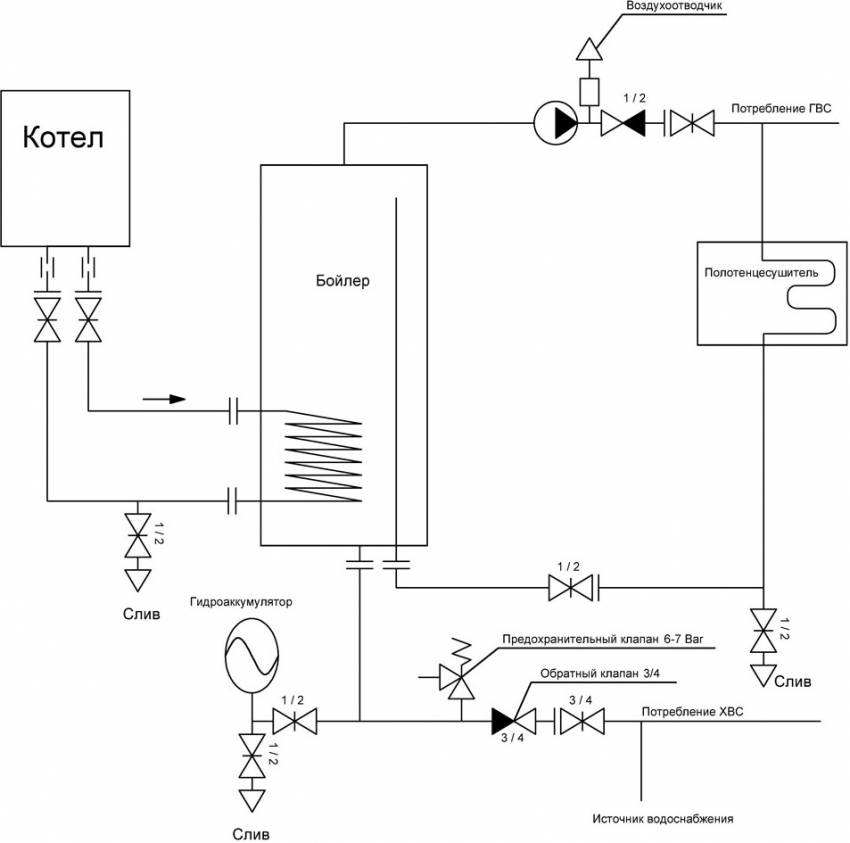

Схема подачи воды в бойлер

  • обратный клапан – предотвратит отток горячей воды из бойлера в случае падения напора подачи холодной воды или ее полного отсутствия;
  • предохранительный клапан – в случае повышения давления внутри резервуара бойлера, через этот клапан автоматически сбрасывается излишек воды для снижения внутреннего давления.

Внимание! Система безопасности в комплекте водонагревателя не всегда надежная. Чтобы обезопасить себя от неприятностей, приобретите надежный обратный и «срывной» клапан

Важность системы безопасности сложно переоценить

Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака. При этом тэны будут все так же греть, что приведет к выходу их из строя

Важность системы безопасности сложно переоценить. Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака. При этом тэны будут все так же греть, что приведет к выходу их из строя

При этом тэны будут все так же греть, что приведет к выходу их из строя.

Предохранительный клапан не менее важен в системе. Допустим, в бойлере вышел из строя термостат. В этом случае тэны не будут автоматически отключаться и температура воды в баке может дойти до 100º. Давление в баке будет стремительно расти, что в итоге приведет к взрыву бойлера.

Предохранительный клапан в системе

  1. В случае подачи в водопровод некачественной, жесткой воды после запорного крана необходим монтаж очистительного фильтра. Наличие его убережет емкость бойлера от накипи и отложений водного камня, что значительно продлит срок его службы.
  2. Монтаж запорного крана. Его назначение – перекрыть подачу воду в бойлер при его обслуживании или ремонте, при этом вода в другие точки будет подаваться.
  3. В случае когда напор в водопроводе «скачет» опытные мастера рекомендуют устанавливать редуктор давления. Если он уже установлен на вводе воды в дом или квартиру, дублировать монтаж не нужно.
  4. Врезка тройника в имеющуюся трубу подачи холодной воды.

Выпуск горячей воды (сверху вниз):

  1. Монтаж муфты-«американки» на патрубок горячей воды бойлера.
  2. Монтаж шарового крана для возможности спуска воды из бойлера (если такой кран уже установлен в другом месте, необходимости дублировать его нет).
  3. Врезка в разводку горячей воды по квартире или дому.

Врезка в металлопластиковую трубу. Самый простой способ врезки. В нужном месте труба рассекается резаком и посредством подходящих фитингов на нее монтируется тройник, от которого и будет подаваться холодная вода в бойлер. Металлопластиковые трубы уже теряют свою популярность. Внешне они выглядят не очень эстетично, да и срок службы их не слишком велик.

Врезка в полипропиленовую трубу. Такая врезка более трудоемкая и затратная, но, в то же время, самая надежная. Тройник с муфтой-«американкой» для подключения монтируется с помощью специального паяльника. Вырезав фрагмент трубы в нужном месте специальными ножницами, необходимо выдержать соосность двух ее частей. В противном случае впаять тройник не удастся.

Схема подключения бойлера к водопроводу

Врезка в металлическую трубу. Такая врезка потребует определенных навыков работы со сгонами и муфтами. Если есть возможность нарезать на обрезанной трубе резьбу, тройник устанавливается посредством обычного сантехнического сгона или муфты. Если металлические трубы расположены так, что применить плошку для нарезки резьбы не получится, прибегают к использованию специального хомута с резьбовым отводом, в народе – «вампир». Порядок работы с «вампиром»:

  1. Металлическую трубу нужно тщательно зачистить от старой краски.
  2. В месте врезки в трубе просверлить отверстие. Диаметр отверстия в трубе должен соответствовать отверстию в муфте.
  3. Муфта-«вампир» монтируется на металлическую трубу через резиновую прокладку и фиксируется болтами муфты. Отверстия в трубе и муфте должны совпадать.

Внимание! Большое отверстие, рассверленное в трубе, нарушит прочностные характеристики трубы; маленькое – через короткое время засорится грязью.

Что такое бойлер косвенного нагрева и какие они бывают

Бойлер косвенного нагрева — это бак с водой, в котором размещен теплообменник (змеевик). Теплообменник подключен к котлу отопления или к любой другой системе, в которой циркулирует горячий теплоноситель.

Через теплообменник проходит горячая вода от котла, которая нагревает сам теплообменник, а он передает тепло воде, находящейся в емкости. Непрямой (косвенный) нагрев воды для системы ГВС, является наиболее энергетически эффективным, экономичным способом для подогрева воды из всех доступных методов.

Устройство бойлера косвенного нагреваПошаговая схема подключения бойлера косвенного нагрева к водопроводу и электричеству своими руками

Одна из важных деталей в данной конструкции — магниевый анод. Он снижает интенсивность процессов коррозии, бак прослужит дольше.

Виды

Есть два типа бойлеров косвенного нагрева: со встроенным управлением и без. Бойлеры косвенного нагрева со встроенным управлением подключаются к системе отопления, работающей от котлов без управления. У них есть встроенный датчик температуры, собственное управление, которое включает/отключает подачу горячей воды в змеевик. При подключении оборудования такого типа все что надо — завести на соответствующие входы подачу и обратку от отопления, подключить подачу холодной воды и к верхнему выходу подключить гребенку раздачи горячей воды. На этом все, можно заполнять бак и начинать ее греть.

Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами. Во время монтажа необходимо в определенное место установить датчик температуры (есть отверстие в корпусе) и связать его с определенным входом котла. Далее делают обвязку бойлера косвенного нагрева в соответствии с одной из схем. Можно их подключить и к энергонезависимым котлам, но для этого требуются особые схемы (есть ниже).

Что ее надо помнить, что воду в бойлере косвенного нагрева можно нагреть чуть ниже температуры теплоносителя, циркулирующего в змеевике. Так что если котел у вас работает в низкотемпературном режиме и выдает, скажем +40°C, то максимальная температура воды в баке будет именно такой. Больше вы ее никак не сможете нагреть. Чтобы обойти это ограничение, есть комбинированные водонагреватели. В них есть змеевик и встроенный ТЭН. Основной обогрев в этом случае идет за счет змеевика (косвенного нагрева), а ТЭН только доводит температуру до заданной. Также такие системы хороши в паре с твердотопливными котлами — вода будет теплой даже тогда, когда топливо прогорело.

Что еще можно сказать по особенностям конструкции? В больших по объему косвенниках устанавливают несколько теплообменников — это уменьшает время нагрева воды. Для уменьшения времени нагрева воды и для более медленного остывания бака, лучше выбирать модели с теплоизоляцией.

К каким котлам можно подключать

Бойлеры косвенного нагрева могут работать с любым источником горячей воды. Подойдет любой водогрейный котел — твердотопливный — на дровах, угле, брикетах, пеллетах. Можно подключить газовому котлу любого типа, электрическому или работающему на жидком топливе.

Популярные статьи  Калькулятор расчета общего объёма системы отопления

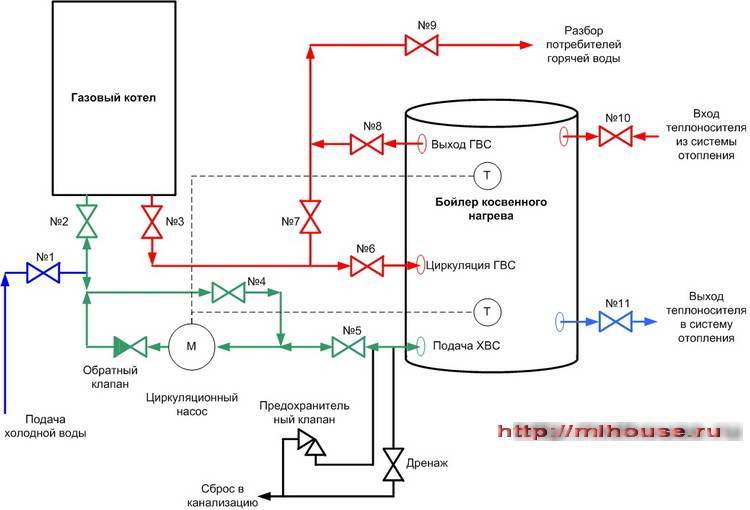

Схема подключения к газовому котлу со специальным выходом для бойлера косвенного нагревПошаговая схема подключения бойлера косвенного нагрева к водопроводу и электричеству своими руками

Просто, как уже писали выше, есть модели с собственным управлением, и тогда их установка и обвязка — более простая задача. Если же модель простая, приходится продумывать систему регулирования температуры и переключения котла с обогрева радиаторов, на обогрев горячей воды.

Формы баков и способы установки

Бойлер косвенного нагрева может устанавливаться на пол, может — навешиваться на стену. Настенные варианты имеют емкость не более 200 литров, а в напольные могут вмещать до 1500 литров. И в том и в другом случае есть горизонтальные и вертикальные модели. При установке настенного варианта крепление стандартное — кронштейны, которые монтируются на дюбеля подходящего типа.

Если говорить о форме, то чаще всего эти устройства сделаны в форме цилиндра. Практически во всех моделях все рабочие выводы (патрубки для подключения) выведены сзади. Так проще подключать, да и внешний вид лучше. На лицевой части панели есть места для установки датчика температуры или термореле, в некоторых моделях есть возможность установки ТЭНа — для дополнительного догрева воды при нехватке мощности отопления.

По типу установки они есть настенные и напольные, емкость — от 50 литров до 1500 литровПошаговая схема подключения бойлера косвенного нагрева к водопроводу и электричеству своими руками

При установке системы, стоит помнить, что система будет работать эффективно только в том случае, если мощность котла будет достаточной.

Общие рекомендации по подключению бойлера

Покупая бойлер нужно опираться в своём выборе на предварительно полученные расчёты специалистов:

  • о площади теплообменников;
  • тепловой ёмкости воды;
  • длины змеевика и конфигурации;
  • о потреблении тока (если установлен ТЭН).

Подключая нагреватель, примите к сведению:

  • выбирая объём бойлера, учтите — на одного человека приходиться около 20 литров воды;
  • чтобы бойлер не сломался из-за перепадов давления электричества, должно быть устройство защиты и заземление;
  • если бойлер подключается напрямую к электричеству (без использования розетки) используются качественные уплотнительные и негорючие провода;
  • в месте выхода горячей воды нужно расположить гидроаккумулятор с целью для амортизации гидроударов и компенсирования теплового расширения;
  • розетка должна находится около бойлера, на случай отключения отопления (в таком случае можно использовать тэны бойлера для подогрева);
  • на подающей и обратной трубе установите краны, для отключения бойлера в случае ремонтных работ (отопление при этом будет продолжать работать);
  • чтобы нагрев осуществлялся быстрее, необходимо фиксировать бойлер выше уровня расположения радиаторов.

Пример подсоединения БКН к одноконтурному котлу

Шаг 1. Первым делом нужно смонтировать всю систему отопления и подключить ее к распределяющей коллекторной системе и котлу отопления.

Вначале монтируется вся система отопления

Шаг 2. Далее требуется установить и надежно закрепить на своем месте в помещении сам бойлер. Здесь используется напольный вариант, который установлен на небольшую платформу недалеко от котла отопления.

Следующий этап — установка бойлера

Шаг 3. На корпусе БКН должно быть установлено термореле, которое поможет установить нужную температуру воды.

Термореле для установки температуры

Шаг 4. Позади самого бойлера нужно подключить все коммуникации. Это трубы подачи и вывода воды. К самому верхнему выходу нужно подключить через запорный кран вывод горячей воды на потребление.

Вывод горячей воды подключен через запорный кран

Шаг 5. Забор подогретой воды в данной модели бойлера может осуществляться сверху бойлера или сзади от самого верхнего вывода. Здесь нужно в верхний вывод установить воздухосбросный кран Маевского.

Воздухосбросный кран Маевского

Шаг 6. Следующий выход – это подключение рециркуляции горячей воды

Здесь важно смонтировать обратный клапан, непосредственно сам насос для рециркуляции и шаровой кран. Таким способом оборудованная система при наличии шарового крана позволит, если вдруг потребуется, отключить поток воды и починить или заменить насос. Оборудование  выключается, когда жидкость прогрелась до нужной пользователю температуры

При остывании воды насос снова будет включаться. В целом, рециркуляция требуется для того, чтобы из бойлера всегда моментально подавалась горячая вода, без стекания небольшого количества остывшей. Также она дает возможность подключения полотенцесушителей

Оборудование  выключается, когда жидкость прогрелась до нужной пользователю температуры. При остывании воды насос снова будет включаться. В целом, рециркуляция требуется для того, чтобы из бойлера всегда моментально подавалась горячая вода, без стекания небольшого количества остывшей. Также она дает возможность подключения полотенцесушителей.

Подключение рециркуляции горячей воды

Шаг 7. Ниже оборудования для рециркуляции требуется подсоединить непосредственно подачу воды от труб отопления к контуру змеевика внутри бойлера. Также монтируется насос, обратный клапан и запорный кран.

Насос и запорный кран

Шаг 8. Внизу нужно подключить трубы обратки, которые выведут воду, поступающую от системы отопления, назад из камеры бойлера.

Подключены трубы обратки

Шаг 9. Охлажденная вода попадает в камеру бойлера через самую нижнюю трубу. Тут нужно смонтировать кран, далее – предохранительный клапан, а также специальный расширительный бак. Последний элемент нужно покупать именно тот, который подходит для водоснабжения, а не для отопления.

Как подключается нижняя трубаРасширительный бак

Шаг 10. После места подсоединения расширительного бачка требуется установить в этой части коммуникаций также обратный клапан.

Еще один обратный клапан

Шаг 11. На слив бака также следует установить запорный кран и вывести слив в канализацию.

Запорный кран на слив бака

Видео – Обвязка одноконтурного котла и бойлера

Подключить бойлер КН далеко не так просто, как кажется. Притом основная сложность заключается именно в сопряжении всех показателей приобретенного оборудования. А в остальном, куда и как подключать трубы подачи и обратки и остальные, разобраться не так уж сложно. Но при отсутствии должного опыта лучше самим не заниматься установкой бойлера, а пригласить специалистов.

Пошаговая инструкция по монтажу

Чтобы правильно провести процесс подключения водонагревателя к водопроводу, следуйте инструкции:

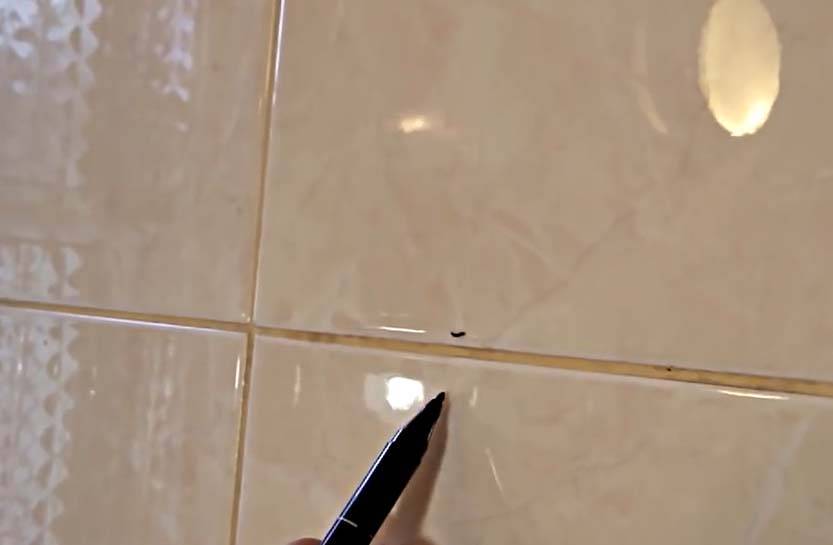

Замерьте высоту водонагревателя, отметьте нижнюю точку, где будет располагаться нижняя часть бойлера. От нижней пометки начните проводить замеры.

Пошаговая схема подключения бойлера косвенного нагрева к водопроводу и электричеству своими руками

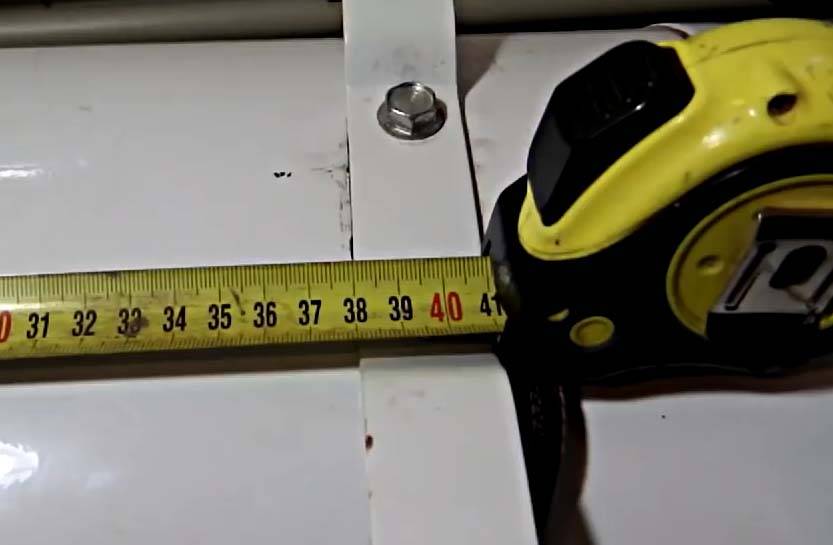

Замерьте расстояние от нижней части водонагревателя до крепежной планки.

Пошаговая схема подключения бойлера косвенного нагрева к водопроводу и электричеству своими рукамиОтмерьте полученное расстояние на стене и поставьте отметку.

Пошаговая схема подключения бойлера косвенного нагрева к водопроводу и электричеству своими руками

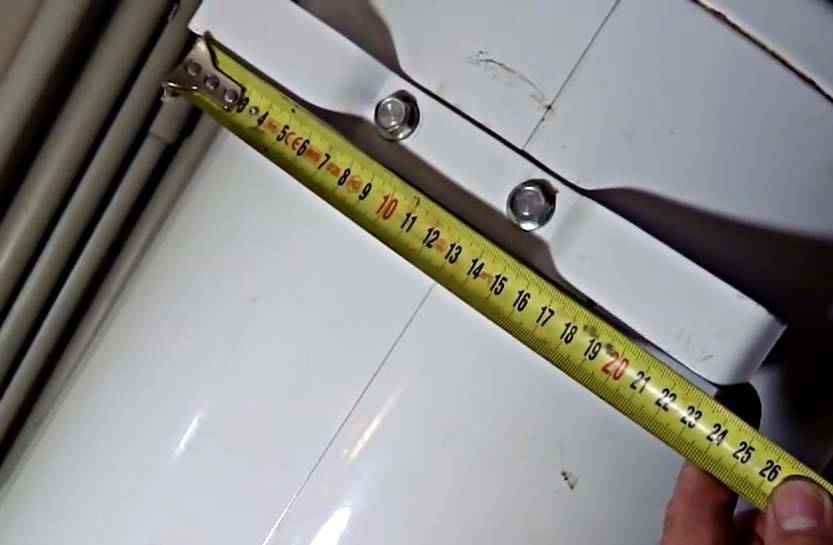

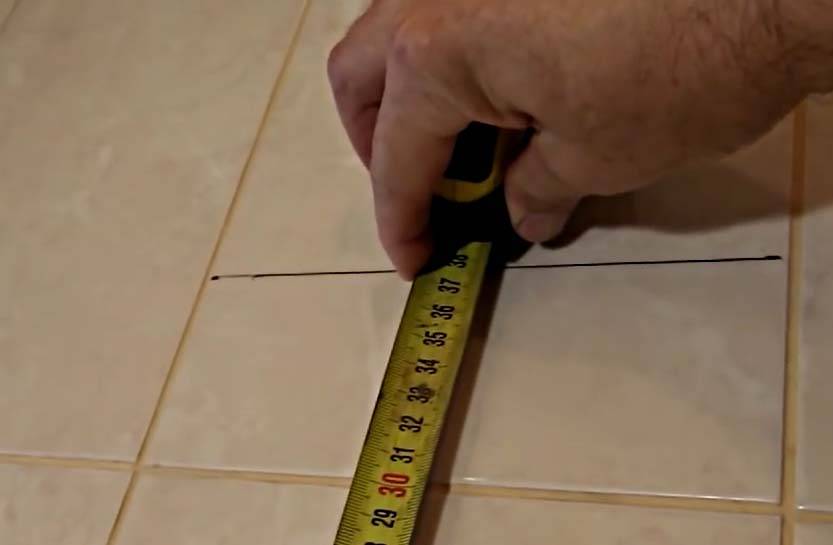

С помощью уровня и маркера проведите горизонтальную линию. Отмерьте расстояние между крючками. Сделайте пометки на стене.

Пошаговая схема подключения бойлера косвенного нагрева к водопроводу и электричеству своими руками

Заготовьте крючки для крепежа. Уточните его размеры. Убедитесь, что заготовленные Вами крючки смогут выдержать висящий бак.

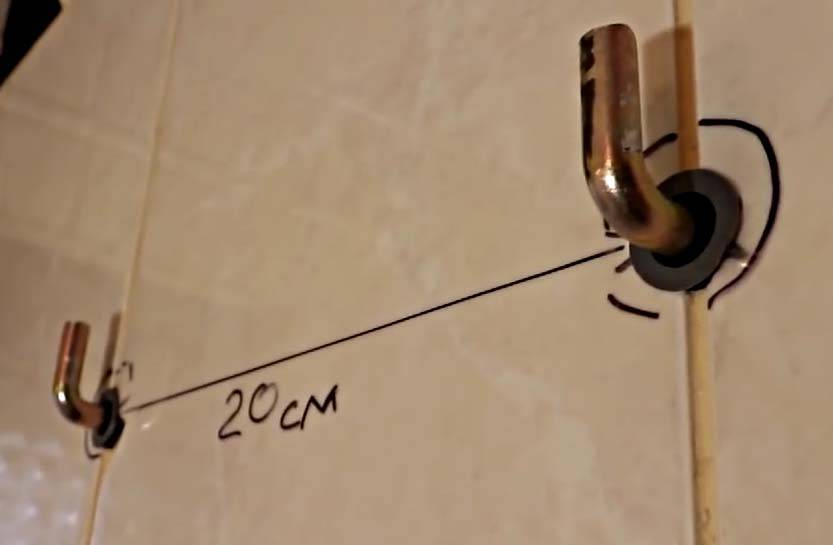

Просверлите отверстия в помеченных точках и вбейте туда дюбеля и закрутите крючки.

Пошаговая схема подключения бойлера косвенного нагрева к водопроводу и электричеству своими рукамиНа этом процесс установки электрического водонагревателя завершен, теперь можно подходить к процедуре по подключению водопровода.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
