Трубы ПНД для водопровода, их разновидности и способы монтажа

Виды садового акведука

Существует два способа прокладки трубопровода на даче — летний и сезонный (капитальный). Каждый из них имеет свои достоинства и недостатки.

Летний вариант

Метод наземного монтажа водопроводной системы на дачных участках используют для организации полива овощных грядок, ягодных кустарников, плодовых деревьев. Наземное водоснабжение применяют для подвода к бане, летней кухне, садовому домику.

Сезонная водопроводная система представляет собой наземный контур с затяжными фитингами в месте разветвления. Если участок используется исключительно в теплый период, разумно прокладывать трубы на поверхности. Такую систему легко разобрать на зимний период, чтобы предотвратить кражу материалов в межсезонье.

Если полностью разобрать систему не представляется возможным, что бы избежать порчи труб в морозы, необходимо полностью слить воду и продуть водопровод при помощи компрессора.

Главное удобство сезонного водопровода из полиэтилена — его мобильность. По необходимости, конфигурацию можно изменить за 10-15 минут. Достаточно добавить или убрать несколько метров трубы или пустить её в другом направлении.

Система полива

Летняя схема

Временный летний водопровод на даче из труб ПНД своими руками собирают и разбирают по принципу детского конструктора.

Типовая схема дачного водопровода

Схему сети составляют с привязкой к подробному плану участка. На чертеже отмечают расположение зеленых насаждений, точки забора воды, домика, душа, умывальника. Чтобы избежать порчи коммуникаций сельхозинвентарем, летний водопровод укладывают на специальные подставки-опоры.

Важно! Трубы прокладывают с уклоном в сторону точки водозабора. В нижней точке системы предусматривают установку сливного клапана.

Капитальная система

Если участок обустроен капитально и используется круглый год, разумно потратить время и средства на установку капитальной системы водопровода. Принцип подключения элементов в этом случае не меняется. Разница заключается в дополнительной установке компрессорного оборудования и закрытом способе расположения. Для обустройства постоянного водопровода коммуникации укладывают в траншеи ниже глубины промерзания грунта.

Ввод ПНД трубы в дом

Утепление

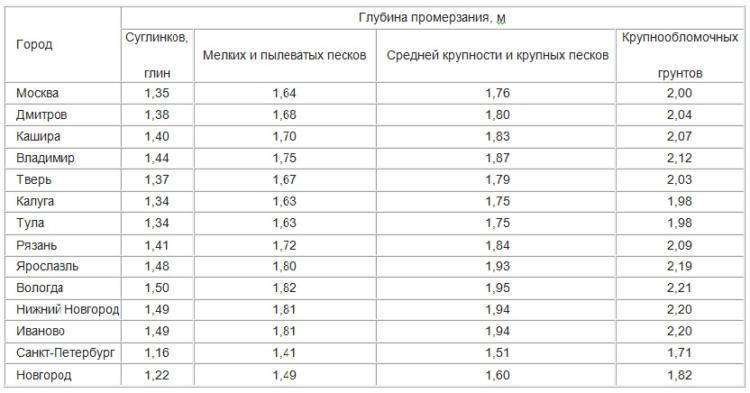

Глубина промерзания грунта в различных регионах РФ существенно отличается. Чтобы избежать разрыва коммуникаций в момент внезапных скачков температуры, рекомендуется их утеплить.

Для утепления капитального водопровода из ПНД на дачном участке используют такие материалы:

1. Базальтовые утеплители в виде готовых цилиндрических модулей.
2. Стекловолоконное полотно в рулонах. Потребуется докупить рубероид для защиты теплого слоя от намокания.
3. Пенополистерол. Многоразовые складные модули из двух половинок, которые используют многократно, монтируют просто и быстро.

На заметку! Вода под высоким давлением не замерзает. Если в системе установлен ресивер, необходимости в дополнительной теплоизоляции водопровода нет.

В капитальном строительстве, при закладке трубопровода на незначительную глубину, параллельно системе прокладывают греющий кабель и подключают его к заземленному источнику электроэнергии.

Как выбрать?

Производители предлагают несколько видов полиэтиленовых труб на выбор. В первую очередь изделия различают по типу транспортируемой среды.

Для производства газовых труб используют специальные присадки, которые меняют состав воды. Газовые трубы с желтой маркировкой использовать для водопроводной системы категорически запрещено!

Для сборки трубопровода подземным способом используют два типа полиэтилена:

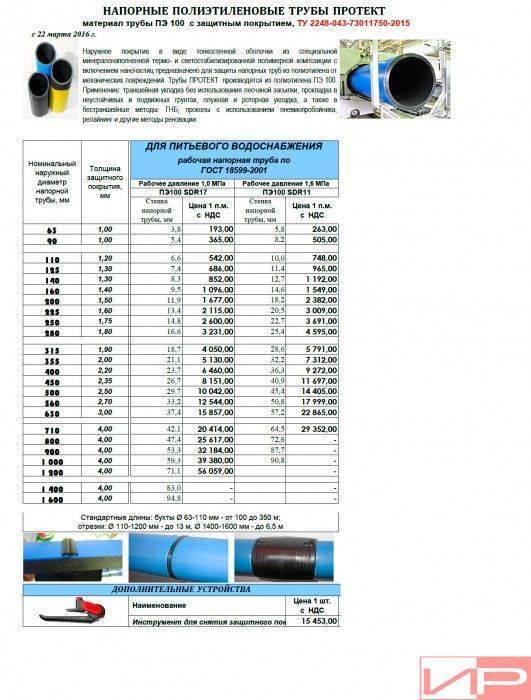

1. ПНД ПЭ 100, изготавливают согласно ГОСТ 18599-2001. Диаметр изделий — 20 до 1200 мм. Такие трубы делают черными с продольной синей полоской по всей длине.
2. ПНД ПЭ PROSAFE , производят согласно ГОСТ 18599-2001, ТУ 2248-012-54432486-2013, PAS 1075. Такие трубы имеют дополнительную минеральную защитную оболочку, толщиной 2 мм.

Для основной магистрали выбирают заготовки, диаметром 40 мм. Для второстепенной — 20 мм или 25 мм.

Особенности ПНД труб

Технологические требования к продукции

Водопроводные трубы ПНД производятся в строгом соответствии с из полиэтилена низкого давления марки ПЭ 80 и ПЭ 100. Согласно нормативным документам полиэтиленовые трубы должны отвечать следующим основным требованиям:

• поверхность изделий как внутренняя, так и наружная должна быть идеально гладкой;
• не допускается образование пузырей, трещин, раковин или посторонних включений на внутренней, наружной и торцевой поверхности;
• продукция должна выдерживать рабочее давление (максимальное) до 16 или 20 атмосфер.

Изделия, которые соответствуют заявленным требованиям, изготавливаются с диаметром от 16,0 до 1600,0 мм и поставляются бухтами по 100 и 200 метров или прямыми отрезками по 12,0 м.

ПНД изделия окрашиваются в черный цвет и маркируются продольными синими полосами, которые равномерно распределены по окружности трубы (обычно не менее трех).

ПНД трубы для водопровода

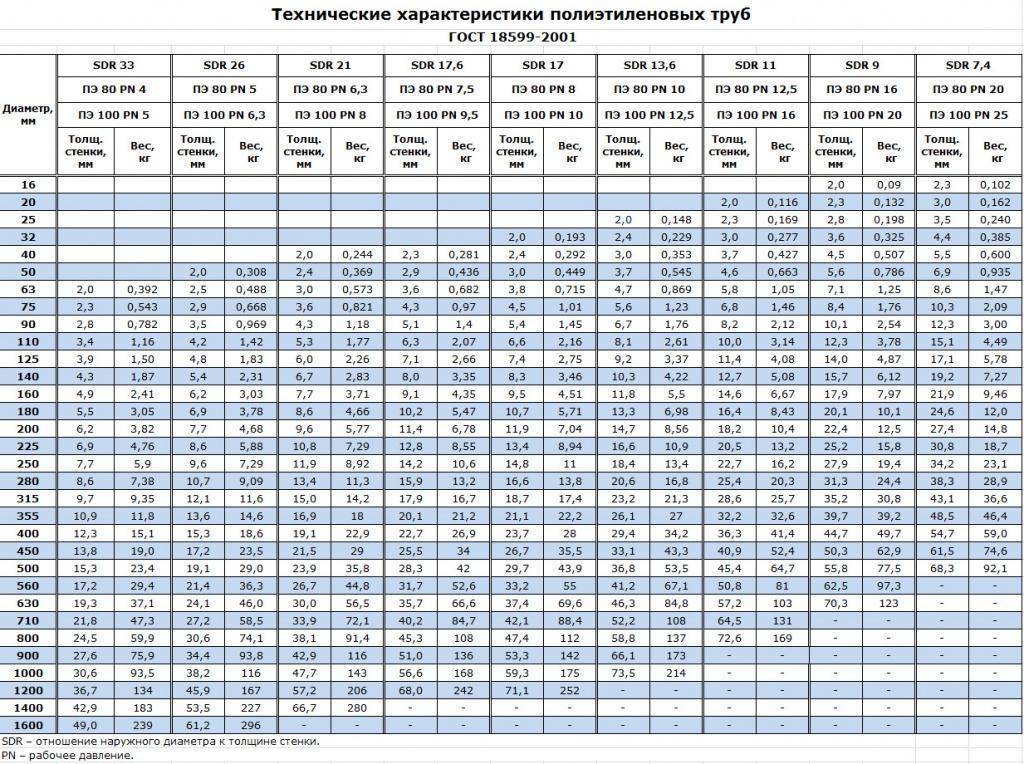

Параметры ПЭ изделий

Труба ПНД для холодного водоснабжения, а также для транспортировки горячей воды характеризуется несколькими очень важными параметрами, которые определяют область использования продукции:

1. Материал изготовления. Трубы из ПЭ 80 имеют хорошие потребительские качества и могут выдерживать достаточно высокое внутреннее давление рабочей среды. Поэтому, наиболее часто такие изделия используют для строительства трубопроводных магистралей с сечением не более 90,0 мм. Трубопроводная продукция, изготовленная из полиэтилена марки ПЭ 100, предоставляет возможность обеспечивать необходимую пропускную способность при меньшем диаметре. Такие трубы в основном используются для прокладки систем холодного водопровода.
2. Коэффициент устойчивости ПНД трубы к рабочему внутреннему давлению (SDR). Он равняется отношению сечения полиэтиленовой трубы к толщине стенки изделия. Чем меньше коэффициент устойчивости, тем прочнее считаются трубы.
3. Диаметр продукции из полиэтилена низкого давления. Для прокладки трубопровода частного назначения (на дачном или загородном доме) достаточно использовать трубы, имеющие диаметр 20 или 25 мм. При большом суточном потреблении воды, можно использовать трубы 32 мм в диаметре.

Основные преимущества ПНД продукции

Востребованность данной продукции для прокладки водопровода обусловлена следующим преимуществам:

хорошая устойчивость против воздействия агрессивной среды, такой как кислота, щелочь, соль (кроме азотной кислоты); достаточно большой срок эксплуатации (не меньше, чем 50 лет); нейтральность по отношению к транспортируемой жидкости, поэтому состав и другие свойства воды остаются неизменными; устойчивость против разных грибковых микроорганизмов; неподверженность коррозии, что очень важно в случае прокладки трубопроводов по болотистой местности или в грунте с повышенной влажностью; легкий вес, который облегчает процесс прокладки трубопровода. Еще одним важным преимуществом полиэтиленовых труб является их морозоустойчивость до минус 70ºС, поэтому при прокладке трубопровода нет необходимости в его утеплении

Еще одним важным преимуществом полиэтиленовых труб является их морозоустойчивость до минус 70ºС, поэтому при прокладке трубопровода нет необходимости в его утеплении.

Установка водопровода из ПНД

Трубы из полимерных материалов сегодня выступают в качестве успешных конкурентов металлическим и асбоцементным изделиям, всё шире применяясь для прокладки водопроводных систем. Это обусловлено широким ассортиментом пластиковых труб, изготовляемых из различных полимеров с разными техническими характеристиками. В результате всегда имеется возможность выбора исходного материала для монтажа трубопровода, в соответствии с предъявляемыми к нему эксплуатационно-техническими требованиями.

Одним из наиболее распространённых полимеров, применяемых для производства пластиковых труб, является ПНД – полиэтилен низкого давления.

Технология производства ПНД-труб такова:

• Расплав полиэтилена выдавливается через матрицу необходимого размера.
• Процесс полимеризации в данном случае происходит при атмосферном давлении, в отличие от полиэтилена высокого давления.
• После застывания полиэтиленовой заготовки, они нарезаются на отрезки стандартной длины, либо сворачиваются в бухты.
• Производится маркировка изделий, в соответствии с их техническими характеристиками, и трубы отправляются в продажу.

Трубы из ПНД, бывают нескольких видов

• Лёгкие, рассчитанные на рабочее давление не более 2,5 атмосфер. Маркируются буквой «Л».
• Средне-лёгкие, маркируются «СЛ» и выдерживают давление до 4 атм.
• Средние, маркировка «С», рабочее давление до 8 атм.
• Тяжёлые – «Т», способные выдержать до 10 атмосфер.

При покупке следует обращать внимание на маркировку, выбирая материал для водопроводной сети в зависимости от предполагаемого рабочего давления внутри системы. Смонтировать водопровод из ПНД на даче своими руками не представляет особых затруднений благодаря технологичности сборки

Соединяются между собой ПНД-трубы при помощи специальных фитингов и доборных элементов – тройников, уголков и т.д.

Для дачного водопровода рекомендуется применять трубы из полиэтилена марки 80 или 100. Они отлично подойдут для подачи холодной воды, обладая устойчивостью к воздействию солнечного ультрафиолетового излучения и коррозийному воздействию жидкости. Основная водопроводная ветка делается обычно из трубы диаметром 32-40мм, а отводы от неё – из 20-25-й трубы.

Характеристики

Гофрированную трубу армируют при помощи стальной проволоки, она делает ее более прочной.

Внутренняя оболочка двустенных изделий может быть гладкой из ПВД и гофрированной из ПНД. Благодаря этой конструкции, труба обладает высокой кольцевой жесткостью и способна выдержать большую нагрузку.

Двустенная ПНД труба имеет гладкую внутреннюю поверхность, что значительно облегчает монтажные работы для кабеля.

Каждое изделие обладает своими особенностями и имеет свой диаметр.

К примеру, труба ПНД 63 имеет большую стойкость  к воздействию бактерий, чем остальные.

Труба другого типа — Труба ПНД 110 мм— морозостойкая, не требующая дополнительных утеплительных мероприятий.

Труба ПНД 160  монтируется с помощью полиэтиленовых фингов.

Трубы ПНД 32 в основном соединяют с использованием сварки. Нужно учитывать, что  труба ПНД 50 или другая по размеру должна быть одной марки.

Отдельные участки гидромагистрали могут сочленяться 2 способами:

• разъемный;
• неразъемный.

Неразъемный способ соединения чаще применяют, если планируется подача воды в нее под давлением.

Фрагменты трубопровода крепятся механической или электрогидравлической сваркой.

При монтаже самотечной системы создаются разъемные трубопроводы. Например, в канализации, куда вода не поступает под давлением. Также разборный способ используется при сборке устройств с малым сечением.

Разъемное соединение труб бывает фланцевое, муфтовое, цанговое обжимное, имеется в виду используя фитинги.

Также монтирование соединительных запчастей производят в предполагаемом месте ремонтных работ, где подключаются дополнительные элементы или наблюдается смена конфигурации.

 Разновидности элементов

Фитинги, используемые для сборки элементов в единую сеть, бывают разных видов. Для их изготовления используют полипропилен, а также они могут быть латунными.

В связи с применением они делятся на категории:

• Компрессионные фитинги используются для соединения труб ПНД одинаковых диаметров;
• Собирание трубопровода из труб с различным сечением;
• При создании разветвления, соответствующего общей схеме водопровода;
• При стыковке труб ПНД с различной арматурой;
• При выполнении магистральных поворотов;
• При установке заглушки.

Чаще применение этих соединительных элементов используется в разборных конструкциях, но имеются разновидности, которые применяются для создания цельной сети — электросварочные или сварные фитинги.

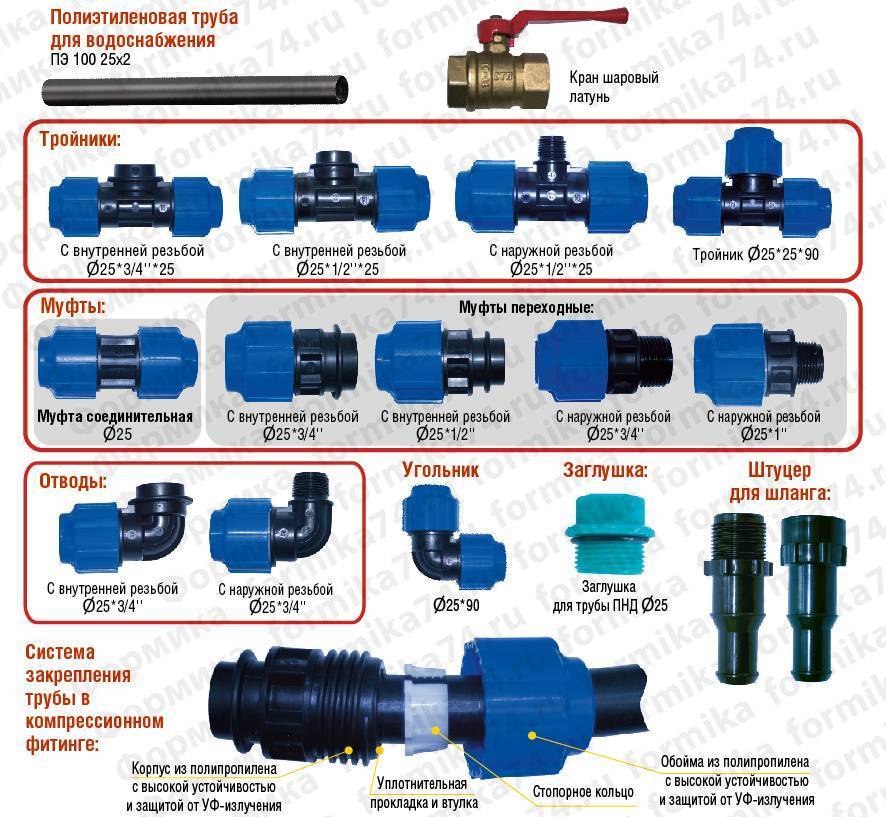

Виды  фитингов

По особенности конструкции фитинги бывают нескольких видов:

• Соединительная муфта для ПНД труб. Они подразделяются на равнопроходную (для участков с одинаковым сечением), фланцевую( с толстыми водопротоками), и компенсационную (соединение магистралей разных по диаметру).
• Отводы. Применяются при формировании поворотов.
• Переходники. Используются при присоединении арматуры различных видов или участка трубы другого по материалу.
• Тройник и крестовина. Применяют при создании разветвлений.
• Заглушка. Применяется для перекрывания воды или газа, поступающих в систему.

Виды и отличия

Существуют следующие разновидности муфт:

1. соединительные — применяются для стыковки отрезков труб одинакового диаметра;
2. защитные — используются в качестве защитного кожуха участков пластиковых труб, прокладываемых через стенки колодца или других ЖБ изделий. Герметизация прохода внутри фитинга выполняется посредством резинового уплотнительного кольца;
3. компрессионные — устанавливаются на приготовленную резьбу и закрепляются с помощью накидной гайки. ;
4. редукционные — обеспечивает переход с труб большого диаметра на меньший. Присоединяется к трубопроводу соединительными муфтами или с помощью сварки;
5. электросварные. Их особенностью являются наличие встроенных в корпус электронагревательных элементов, которые после подключения к сварочному устройству нагреваются до высокой температуры и плавят материал самой муфты и обеих концов труб. Пластик, расширяясь во время плавки, плотно стыкуется между собой. После остывания в месте стыка образуется однородная масса. Как выглядит такая муфта можно посмотреть на следующем фото:

Узловые соединения труб из ПНД и других материалов

В старых домах и квартирах проведены каналы для воды, газа и стоков из стали или чугуна. Многие заменили коммуникации на полипропилен или металлопластик. В случае с устройством новых систем из полиэтилена низкого давления, чтобы не разбирать всю магистраль, узловые соединения устраиваются между разными материалами.

Как соединить трубу ПНД с металлической трубой

Для устройства такого соединения существуют фитинги с разными концами. Для монтажа с трубой ПНД входная часть изготовлена из полиэтилена и имеет гладкую текстуру. Другая сторона представлена металлическим цилиндром с внутренней резьбой.

Другой вариант предполагает установку фланцев. Они также исполнены из аналогичных трубам материалов. В результате стягивания накладок болтами получается надёжное сцепление.

Переход от ПНД на металлИсточник c.76.my

Соединение труб из ПНД и ПВХ

Для реализации соединения труб ПНД и ПВХ между собой применяются резьбовые фитинги, комбинированные или цанговые муфты, фланцы. Первый вариант предусматривает разборку деталей и устройство сварного шва. Во втором случае сначала проводится работа с каждой из труб, потом они между собой соединяются. Последний актуален для каналов большого диаметра: стояки, канализация. Дополнительно рекомендуется использовать уплотняющие средства: фум-лента, прокладки из асбеста или резины.

Комбинированные муфты могут исполнены в разных вариантах. Соединитель с внутренней или наружной резьбой. Существуют изделия с металлическими гранями под ключ. Разъёмные детали или американки устанавливают на патрубки съёмного оборудования. Продукты с накидной гайкой и запрессованным штуцером также актуальны в случаях необходимости демонтажа приборов в любое время.

Комбинированная муфтаИсточник prom.st

Как соединить ПНД трубу с полипропиленовой

Переход с ПНД на полипропилен посредством сварочного оборудования исключается. Здесь возможно только использование фитингов. На трубы предварительно устанавливаются муфты с внутренней резьбой. Посредством этих элементов накручивается изделие, называемое американкой.

Если диаметр значительный, то лучше использовать фланцы. Они могут быть накидными или монтироваться на приваренную втулку. Главное, чтобы диаметры труб совпадали.

Видео описание

В видео рассмотрен самый простой способ соединения ПП и ПНД труб:

Соединение полипропиленовых труб с металлопластиковыми

В случае перехода с ПНД на металл лучшим вариантом фитингов являются резьбовые изделия. Это объясняется разными марками полиэтилена и присутствием алюминиевой армирующей прослойки у металлопластика. Фланцы применимы для труб диаметром более 50 мм, а в этом случае предел составляет всего 40 мм, что исключает их использование.

Советы опытных специалистов

На герметичности отрицательно может сказаться эллиптичность материала. Швы в таком случае получатся низкого качества

Если контакт осуществлён методом сварки, то важно отслеживать неподвижность труб до полного застывания материалов

Оборудование для устройства сварного шваИсточник i.ytimg.com

Торцы соединяемых изделий необходимо предварительно подготовить. Под этим подразумевается удаление грязи с пылью. Дополнительно нужно обработать поверхность обезжиривателем.

Если применяются фитинги с зажимными гайками, то важно их накручивать до предела, но не значительно. Преувеличение силы может привести к тому, что элемент лопнет

А цанга в таком случае способна раздавить торцевую часть трубы.

Коротко о главном

Трубы ПНД могут быть использованы для устройства провода под газ, питьевую воду и стоки.

Соединить однородные материалы можно с помощью сварки или разборного узла посредством фитингов.

С помощью различных переходников допустимо соединение труб ПНД с патрубками из других материалов.

Виды монтажа

Каждый способ имеет свои плюсы и минусы.

Поверхностный — для летнего водопровода

Соединение при помощи разъемного фитинга

Наземная укладка предназначается напрямую для дачных участков, чтобы своевременно осуществлять полив своего огорода, кустарников и деревьев. А также возможен вариант для подвода воды к вспомогательным строениям сауне, хозблоку, летнему домику.

Схема летнего водопровода на даче повторяет разводку подземного, но является максимально удобной для ремонта, разборки, переделки при необходимости. Её можно демонтировать на зимний период или в случае перепланировки своего дачного участка.

При необходимости в течение получаса вы без труда сможете переделать подкорректировать развязку и расположение водопровода на участке.

Летний или, как принято говорить,временный водопровод многие люди монтируют по принципу, как смог так собрал или слепили из того, что было, непосредственно на месте расположения.

Схему системы водоснабжения дома предпочтительно составить заранее, если участок распланирован по зонам. На чертеже первым делом отмечают главные потребители воды дом, душ, деревья, живую изгородь, точки, где будут находиться краны.

Трубы необходимо располагать под углом направленным в сторону потребителя, так как в низшей точке устанавливают кран для слива.

Капитальная система

Подземный монтаж

На систему, предназначенную для дома с круглогодичным проживанием, необходимо будет намного больше времени на продумывание проекта и проведения земляных работ. Принцип сборки дачного водопровода из труб ПНД в этом случае необходимо изменить, так как будет установлено дополнительное компрессорное оборудование, гилроаккумулятор и закрытый способ расположения.

Соединение труб при помощи сварки

Прокладка труб посредством сварки основана на способности нагретых полимеров смешиваться между собой (диффузия). Процедура позволяет получить неразъемные узлы повышенной прочности. Такие соединения востребованы на промышленных предприятиях и ответственных хозяйственных объектах.

Монтаж труб диффузионным способом подразумевает наличие следующего оборудования:

• профильный сварочный аппарат;
• центрующие зажимы;
• торцеватели.

Укладка трубопровода осуществляется в несколько этапов:

1. трубы обрезают перпендикулярно направляющей;
2. жестко фиксируются зажимами;
3. стыкуемые поверхности зачищают торцевателем;
4. резы нагревают сварочным аппаратом до заданной температуры;
5. торцы труб соединяют с требуемым усилием;
6. стыку дают остыть.

По завершении монтажных мероприятий производится проверка качества узла.

Какие трубы ПНД используются для систем водоснабжения

Полиэтиленовая труба ПНД для питьевой воды должна быть изготовлена только из сырья первичной переработки, которое относится к пищевым полимерам. Производитель на наружной поверхности всегда делает специальную маркировку в виде синей полоски на трубе в количестве не менее трех штук, нанесенная равномерно по всей окружности. Трубы ПНД, изготовленные из технического полиэтилена вторичной переработки не имеет на своей поверхности полосок. Их использование для организации подачи питьевой воды недопустимо, так как в составе материала могут содержаться опасные примеси.

Различия технических и питьевых труб ПНД

Гранулы переработанного полиэтилена

Водопроводная труба ПНД из пищевого полиэтилена имеет толщину стенок, способную выдержать внутреннее давление, которое создается в системе при транспортировке жидких рабочих составов. Для ее производства применяется только качественное сырье первичной переработки, в составе которого нет опасных для здоровья человека веществ.

Технические аналоги выполняют функции защитной оболочки при прокладке кабеля. Их стенки такие же гладкие, как у полимерных труб ПНД с синей полосой, но не рассчитаны на внутреннее давление, поэтому в них быстро происходит прорыв. +Кроме этого они меняют химический состав водопроводной воды во время ее подачи к месту потребления. Это происходит из-за того, что их делают из отходов, подвергнутых вторичной переработке.

Процесс монтажа ПНД труб

Несмотря на то, что процесс монтажа полиэтиленовых труб достаточно прост, для создания долговечной и надёжной функционирующей системы требуется соблюдение технических нормативов. Для работы потребуется набор инструментов, трубы и соединительные элементы – фитинги и доборы (тройники, уголки, заглушки).

Инструменты

Набор инструментария для соединения ПНД-труб зависит от того, каким способом вы собираетесь это делать. При соединении труб посредством компрессионных фитингов вам не потребуется никаких специальных инструментов, кроме мелкозубчатой ножовки или специальных кусачек-резаков для нарезки труб на нужные отрезки.

При «горячей» стыковке ПНД-труб потребуется специальный электроприбор – сварочный утюг. Этот аппарат нагревает торцы трубы и соединительных муфт до температуры плавления, после чего они вставляются друг в друга. Также потребуются особые кусачки-труборезы, позволяющие быстро разрезать трубы под углом в 90о.

Фитинги

Соединительные фитинги для ПНД-труб бывают двух видов:

• Компрессионные.
• Диффузионные.

Компрессионные муфты снабжены резьбовым соединением и каучуковыми уплотнителями. Две половинки муфты надеваются на концы стыкуемых труб, после чего соединяются резьбой, образуя герметичный стык. Диффузионные муфты применяются при спайке труб нагревательным аппаратом. В последнее время на отечественном строительном рынке появились электромуфты, соединяющие трубы при помощи нагрева их током. Электромуфты имеют на своей поверхности выходы-клеммы, подключаемые к специальному сварочному аппарату, который и производит их нагрев.

Монтаж труб ПНД для водоснабжения своими руками

Начинать монтаж следует от источника водоснабжения – скважины, водоразборной колонки, магистрального водопровода. Чтобы ускорить работу, и избежать возможных ошибок, следует заранее составить схему трубопровода. В соответствии со схемой следует закупить необходимое количество труб, доборных элементов и соединительных муфт.

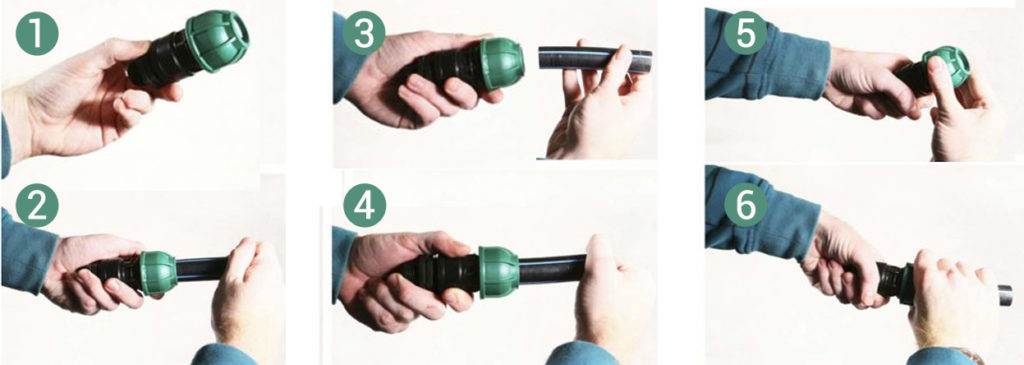

Дачный водопровод из полиэтиленовых труб проще всего смонтировать при помощи компрессионных фитингов. Процесс не займёт много времени и не потребует особых навыков. Компрессионные муфты сначала разбирают и навинчивают на соединяемые концы труб, устанавливая прокладку и зажим. Фиксация соединения производится при помощи внешней зажимной гайки. При её закручивании нельзя использовать разводные ключи и прочий подручный инструментарий. Закручивать гайку следует только при помощи мускульной силы рук во избежание повреждения муфты.

Произвести своими руками монтаж трубопровода возможно и при помощи диффузионных муфт. Здесь для соединения потребуется специальный аппарат – электронагреватель-утюг, снабжённый насадками необходимого диаметра. Аппарат включается в сеть, на реле нагрева выставляется нужная температура, после чего торцы трубы и муфты вставляются в нагретые насадки. После расплавления соединяемых концов, они вставляются один в другой и фиксируются на одну-две минуты.

Также возможна пайка ПНД-труб в стык, без использования муфт. Происходит это при помощи особого торцевого нагревательного прибора, снабжённого удерживающими устройствами. Такой метод используется обычно для труб большого диаметра. При пайке труб, следует следить, чтобы соединяемые концы были очищены от грязи и влаги, иначе соединение получится не герметичным. При работе с электронагревателями необходимо соблюдать меры безопасности, использовать спецодежду и защитные перчатки.

Технические характеристики труб из сшитого полиэтилена

Статистика утверждает, что более четвертой части всех водопроводных систем в стране производятся в исполнении PEX. Так чем же обусловлена популярность полиэтиленовых труб. Рассмотрим их технические данные:

Наименование показателей	Величина
Удельный вес, г/см3	0,932
Величина модуля упругости, мПа(Н/мм2)	605 – 909
Коэффициент теплопроводности, Вт	0,405
Предел текучести для растяжения, мПа	17,8
Относительное удлинение на разрыв, %	349
Отклонение в размерах при нагревании до 100о, %	3

Уровень сшивки полиэтилена зависит от способа его производства, он должен составлять:

• 70% – PEX-a;
• 65% – PEX-b;
• 60% – PEX-c.

Следует отметить, что полиэтилен, сшитый тем или иным способом, в ГОСТе 25134-2003 различается только степенью сшивки.

Гомологический размерный ряд полиэтиленовых труб для прокладки водопровода включает в себя следующие размеры:

10х1,4 – 12х1,8 – 16х2,2 – 20х2,8 – 25х3,5 – 32х4,4 – 40х5,5 – 50х6,9 – 63х8,6.

На этом нужно прервать этот  ряд, поскольку другие размеры для монтажа внутриквартирных и в частных домах практически не применяются.
