Водопровод на даче своими руками

Защита от промерзания

Полипропиленовые и полиэтиленовые трубы не боятся холода. Однако, для того чтобы водопровод на даче можно было бы использовать и в зимнее время, их необходимо уложить в траншеи, выкопанные на глубину 1,5 м. Это ниже, чем уровень промерзания грунта в зоне средней полосы. При использовании водопровода только в летнее время траншею можно выкопать глубиной 1 м.

Если система будет задействована в зимний период, в процессе ее монтажа трубы можно утеплить. Это позволит не углублять их ниже уровня промерзания грунта. Так, для теплоизолированных труб достаточно вырыть траншею глубиной 30 см. Вторым вариантом является прокладка греющего кабеля. Он позволит монтировать трубы непосредственно на поверхности земли.

Оптимальным диаметром труб в доме считается 15 мм. Для подводки – 20 или 25 мм. Входная труба не должна быть меньше 32 мм.

Составление проекта

Начните с составления проекта системы. В первую очередь определитесь с оборудованием. Уточните места расположения точек водозабора, подсчитайте требуемое количество фитингов, выберите оптимальный материал изготовления и вид водопроводных труб.

Пластиковые трубы применяются чаще всего. Это долговечные и надежные изделия, в полной мере справляющиеся со всеми возлагаемыми на них задачами. При этом трубы из пластика не ржавеют, что позволяет зашивать их в стены, в отличие от металлических аналогов.

Составьте подробную схему будущего водопровода. На чертеже укажите все размеры. Так вы сможете рассчитать оптимальный метраж и определить нужное количество комплектующих. При этом комплектующие рекомендуется купить с 10-15-процентным запасом.

Также вы должны решить, будете ли вы самостоятельно выбирать и покупать все необходимое оборудование, либо же сразу купите готовую водозаборную станцию. В этом моменте руководствуйтесь своими личными предпочтениями.

Насосная станция

  1. Как организовать простое водоснабжение дачи из колодца или умеренно глубокой скважины? Какое оборудование для этого необходимо?

Вот перечень:

Изображение Описание

Водопровод на даче своими руками

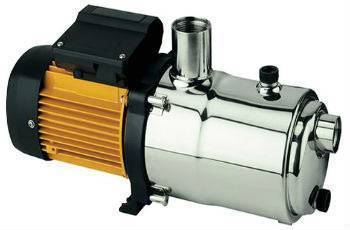

Станция Калибр СВД-1550

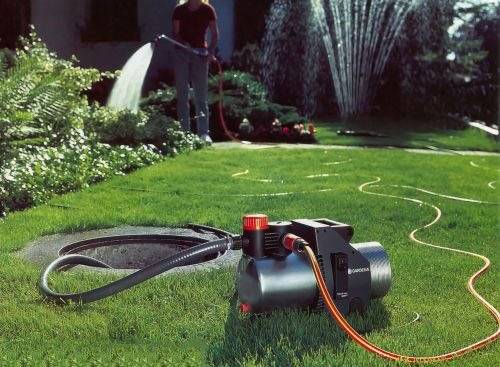

Насосная станция (комбинация поверхностного насоса, гидроаккумулятора и реле давления). Ее выходной патрубок подключается непосредственно к вводу водоснабжения в дом.

Водопровод на даче своими руками

Армированный шланг для поверхностного насоса

Всасывающий шланг (обязательно армированный) или напорная полиэтиленовая труба с компрессионными фитингами.

Водопровод на даче своими руками

Клапаны для насоса

Донный клапан (сетчатый фильтр с обратным клапаном). Он не даст воде выливаться из гидроаккумулятора после выключения насоса и защитит последний от песка и камней.

Глубина всасывания

  1. С какой глубины может поднять воду насосная станция?

Ответ зависит от ее типа.

Большая часть поверхностных насосов не способна всосать воду с глубины свыше 8-9 метров. Секрет прост: перепад давлений в атмосферу поднимает водяной столб на 10 метров, а перепад между рабочей камерой насоса и окружающим воздухом несколько меньше атмосферы.

Водопровод на даче своими руками

Разрежение во всасывающей трубе может поднять воду всего на 8 метров

Однако станции с внешним эжектором успешно обходят связанное с атмосферным давлением ограничение. Как? Да очень просто: вместе с всасывающей трубой в скважину опускается напорная, на конце которой монтируется эжектор — направленное во всасывающую трубу открытое сопло.

Водопровод на даче своими руками

Принцип работы эжектора

Поток воды из сопла вовлекает в движение окружающие массы. Глубина всасывания такого насоса определяется скоростью потока на выходе из сопла и может достигать 50 метров.

Напор и производительность

  1. Как подобрать насос по характеристикам?

Его производительность должна быть как минимум равна пиковому потреблению воды. Оно рассчитывается как сумма мгновенных расходов через все сантехприборы, которые могут включаться одновременно.  Вот справочные значения расхода для санитарной и бытовой техники:

Водопровод на даче своими руками

Нормативные значения расхода для разных видов сантехнического оборудования

К примеру, если вода может одновременно разбираться через мойку, умывальник и набираться в бачок унитаза, суммарный расход составит 0,12+0,12+0,1=0,34 л/с. Такой расход обеспечит насос с производительностью 0,34*3600=1224 л/час.

Необходимый напор складывается из:

  • Высоты расположения верхнего крана над насосом;
  • Гидравлических потерь в трубах (примерно метр напора на 10 метров ввода);
  • Избыточного напора, который обеспечит нормальную работу сантехники.

Водопровод на даче своими руками

Факторы, определяющие требования к напору

Место установки

  1. Где установить станцию?

При небольшом расстоянии от источника воды до дачного дома — в доме. Нюанс: в этом случае глубина всасывания уменьшится за счет гидравлических потерь на вводе. Альтернативные места установки — в утепленном домике колодца или в кессоне скважины.

Водопровод на даче своими руками

Насос стоит в кессоне скважины

Настройка

  1. Нужно ли настраивать насосное оборудование под свои нужды?

Заводские настройки реле давления (типично 1,5/3 кгс/см2) вполне пригодны для повседневного пользования водопроводом. Если вы хотите их изменить — загляните под крышку реле. Большая гайка регулирует давление выключения, поменьше — дельту давлений между точками включения и выключения насоса.

Водопровод на даче своими руками

Схема регулировки реле давления

Единственное, на что стоит обратить пристальное внимание — давление накачки гидроаккумулятора. Оно замеряется через ниппель при выключенном насосе и должно быть чуть ниже давления его включения

При более высоких значениях вы получите перебои в подаче воды в моменты, когда мембранный бачок пустеет.

Водопровод на даче своими руками

Мембранный бачок всегда можно накачать до нужного давления насосом или компрессором

Подача воды из емкости

  1. Можно ли использовать насосную станцию с накопительным баком?

Вполне. В этом случае его входной патрубок присоединяется к врезке бака через обратный клапан.

Достоинства такой схемы:

  • Прочность перекрытий больше не ограничивает запас воды: бак можно установить в котельной или подвале;
  • Можно не бояться заморозков: в подвале благодаря близости грунта температура круглый год держится выше нуля;
  • Насос может поднять напор до комфортных значений при любой высоте расположения бака.

Водопровод на даче своими руками

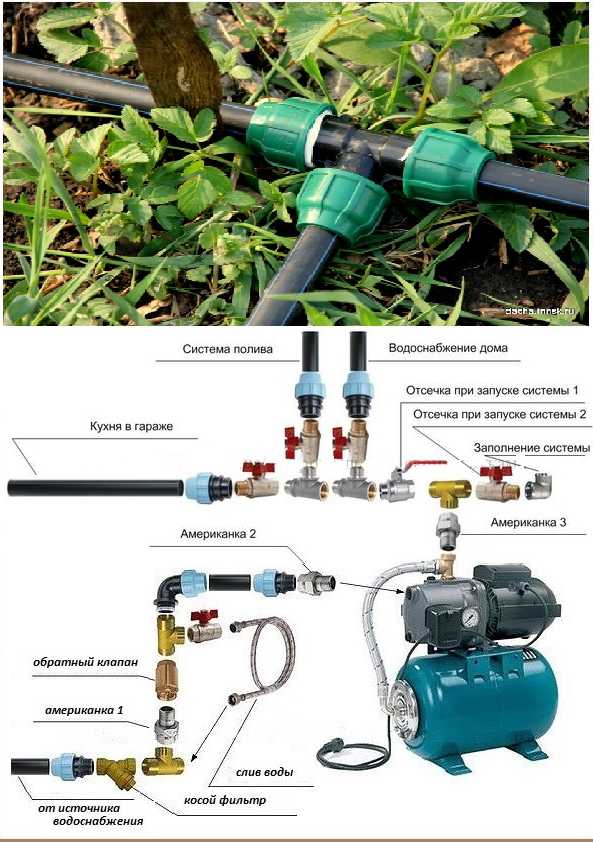

Водоснабжение насосной станцией из резервного бака

Водопровод на даче своими руками

Обратите внимание на обратный клапан на вводе

Выбор источника воды на даче

Устройство любого водопровода начинается с выбора источника водоснабжения. Хотя выбор, как правило, не велик. Это может быть централизованная система подачи воды, колодец или скважина.

От того, откуда будет поступать вода, зависит не только ее качество, но и способы устройства всей водопроводной системы, ее техническая сложность и стоимость.

  • Устройство на даче собственного водопровода избавит от массы проблем, свойственных неорганизованной дачной жизни.
  • Система водоснабжения сможет обеспечить дачников как холодной, так и горячей водой, не позволит забыть о достижениях цивилизации вдали от города.
  • Проложенная по дачному участку система водоснабжения предоставит возможность быстро и без проблем заполнять емкости в бане и душевой.
  • Это самый простой и наименее трудоемкий способ добычи воды для полива зеленых насаждений и ухода за дачной территорией.
  • Сооруженный своими руками водопровод поможет без затруднений и лишних трат заполнять бассейн и менять в нем воду при необходимости.
  • Владельцу устроенной на участке системы водоснабжения не нужно будет задумываться о подаче воды в фонтаны и водопады.
  • Дачный водопровод предоставит возможность устроить столько точек водоразбора, сколько необходимо хозяевам. Например, соорудить умывальник на улице для мытья рук и обуви увлеченных огородников.
  • Возле летней кухни или зоны с печью для приготовления барбекю удобно будет устроить отдельную мойку, чтобы не носить постоянно продукты для мытья в дом.
Популярные статьи  Электрические котлы отопления: классификация, рекомендации по выбору и обзор производителей

Водопровод из колодца

Самый простой «дедовский» метод – вырыть колодец. Глубина его зависит от залегания водоносного слоя – до 10 – 20 метров, как правило. Конечно, пользоваться такой водой можно только при условии установки фильтров. Вода в колодцах часто бывает загрязнена нитратами и тяжелыми металлами.

Водопровод на даче своими руками
Колодец обязательно нужно утеплять. Делают это до глубины, превышающей отметку сезонного промерзания в регионе на 20 см. Используют пенопласт, которым закрывают всю надземную его часть. Утепляют и трубу, которая соединяет колодец с насосным оборудованием

Водопровод на даче своими руками

Водяная скважина

Оптимальный вариант – обустроить скважину. Тут уже не обойтись без специальной техники – лопатой скважину не пробурить. Главное достоинство такого источника водоснабжения – чистота воды.

Глубина скважины для частного дома стартует от 15 м. При такой глубине залегания вода не загрязняется нитратными удобрениями, бытовыми стоками и другими отходами сельскохозяйственной деятельности.

Важно учесть наличие в воде железа или сероводорода. Если такие примеси присутствуют, водой можно будет пользоваться только при условии хорошей фильтрации. Бурение скважины обойдется гораздо дороже, чем рытье колодца, да и обслуживать ее непросто: постоянные чистки, профилактики, промывки

Зато 1,5 кубометра в час, которые можно поднять из скважины, обеспечивают практически неограниченное потребление чистой и свежей воды

Бурение скважины обойдется гораздо дороже, чем рытье колодца, да и обслуживать ее непросто: постоянные чистки, профилактики, промывки. Зато 1,5 кубометра в час, которые можно поднять из скважины, обеспечивают практически неограниченное потребление чистой и свежей воды.

Подключаемся к центральному водопроводу

Если недалеко от вашего участка проложен централизованный водопровод, можно подключиться к нему. Среди преимуществ этого варианта выделяют постоянный напор и очистку воды. Однако на практике напор зачастую не соответствует нормам, а про очистку и говорить нечего.

Кроме того, просто подключиться к трубопроводу у вас не выйдет – это незаконно. Придется писать заявление в водоканал, предоставлять план участка со всеми коммуникациями, составлять проектную документацию и получать разрешение в санэпидемстанции. Вся процедура растягивается на несколько месяцев и влетает в копеечку.

Водопровод на даче своими руками
Подключать ваш участок к центральному водопроводу должен сантехник из водоканала, который имеет разрешение на такие работы. Несанкционированное пользование водой запрещено

Устройство типовой водопроводной системы

Водопровод на даче своими руками

Водяной насос.

В состав водопроводной системы входят отдельные элементы:

  • водяной насос;
  • трубы с запорно-регулирующей арматурой;
  • приборы контроля, регулировки давления – манометр и реле;
  • гидроаккумулирующий бак;
  • сливное устройство.

В схему могут входить накопительный бак, приборы фильтрации, нагреватели воды. В насосных станциях основные элементы расположены не по отдельности, а объединены общим каркасом.

Выбор насоса

Чтобы выбрать насос для водопроводной системы, учитывают:

  • глубину скважины, колодца;
  • потребляемый объем жидкости;
  • дебит источника;
  • напор воды.

Выпускается 2 типа насосов: погружные и поверхностные. Последние применяются только для забора воды из колодцев. Их устанавливают снаружи, они способны поднять воду с максимальной глубины 8 м. Для скважины или более глубоких колодцев этот тип помп не подходит. Разновидность поверхностных насосов – станции, работающие по тому же принципу. Это компактные агрегаты, включающие, кроме помпы, гидроаккумулятор, реле давления, манометр. Они полностью готовы к работе, настроены – требуется только подключить.

В скважины, глубина которых более 8 м, опускают погружные насосы – центробежные или вибрационные. Выглядят как длинный узкий цилиндр. Рабочий орган центробежных насосов – лопасти, которые при вращении всасывают воду и проталкивают в трубопровод. Это надежная малошумная и высокопроизводительная конструкция.

Вибрационный насос перекачивает жидкость за счет постоянного изменения положения мембраны. Это чувствительная к чистоте воды деталь – примеси песка выводят ее из строя. Поломка устраняется, но ремонт обходится дорого.

Разборная и запорная арматура

На улице устанавливают задвижки из чугуна, бронзы или кран-буксы. В помещениях – смесители, которые для улицы не подходят. Шаровые краны под открытым небом нежелательны. Они чувствительно реагируют на температурные колебания, корпус может разрушиться даже при заморозках, если в нем осталось немного воды.

Контроль давления в системе

Водопровод на даче своими руками

Контроль давления в системе.

Для нормальной работы системы в ней поддерживают постоянное давление 2,5-4,0 атм. Более высокое или низкое нежелательно. Обеспечивают эти параметры реле давления и гидроаккумулятор. Они предупреждают гидроудары, а при превышении верхнего порога отключают насос.

Водонапорный накопительный бак

Вместо гидроаккумулятора возможно установить водонапорный бак. Размещают его в самой высокой точке в доме или на улице. Используют бочки или другие емкости из пластика. Для летнего водопровода проблем с установкой не возникает: можно устроить площадку на столбах – заодно получится душ.

Водонапорный бак для зимнего водопровода подготовить сложнее. Его необходимо спрятать в помещении, например на чердаке. Обязательна надежная теплоизоляция из пенопласта или минеральной ваты. Нужна хорошая крышка, иначе мелкие частицы утеплителя попадут в водопроводную систему.

Как организовать канализацию для утилизации воды

Водопровод на даче своими руками

Организовать канализацию.

На даче необходимо сооружение автономной канализации. Выгребная яма не решает проблему – она не отвечает санитарным нормам, соответствующие службы могут запретить пользоваться.

Сооружают септик, в котором вода очищается несколькими способами: механическим и анаэробными бактериями. Строят минимум 2 резервуара. В первом стоки отстаиваются, тяжелые фракции падают на дно. Немного осветленная жидкость перетекает во вторую емкость без дна, откуда фильтруется в почву.

Сливной клапан для консервации системы

Для ремонта или при длительном отъезде из системы сливают воду. Для этого служит сливной клапан, который устанавливают в нижней точке после насоса. Когда помпу отключают и открывают клапан, вода под уклоном движется по трубе обратно. В глубоких скважинах и колодцах устанавливают в обход основного трубопровода байпас и обратный клапан.

Технические характеристики

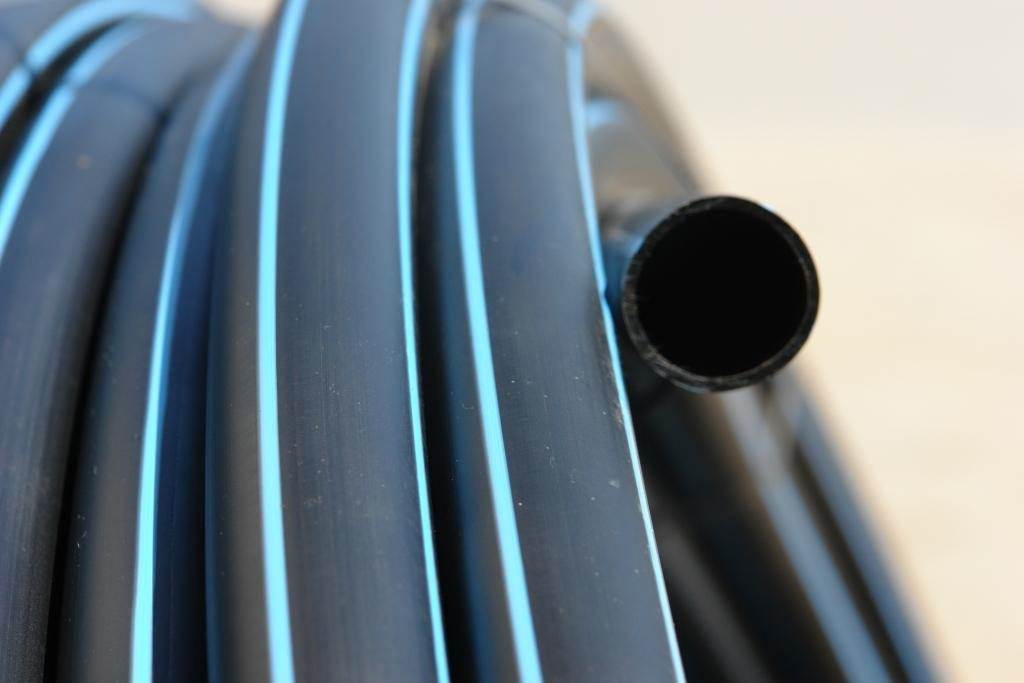

Водопровод на даче своими руками

Свою широкую популярность полиэтиленовые трубы заслужили благодаря своим высоким эксплуатационно-техническим качествам. Технические характеристики труб ПНД регламентируются положениями ГОСТа №18599 от 2001г. Одним из главных факторов, влияющих на выбор трубы, выступает её необходимая пропускная способность: так, труба с диаметром 25мм способна пропускать ок. 30 л/мин., d=32 мм уже 50 л/мин.

Технические характеристики напрямую зависят от марки полиэтилена, из которого была изготовлена труба. Так модель из ПЭ-100 обладает такими данными:

  • Плотность 0,95 кг на 1 куб. дм.
  • Упругость, определяющая эластичность на разрыв – 800 мПа.
  • Линейное расширение – 2 мм на метр длины.
  • Модуль удлинения на разрыв – до 250% при комнатной температуре.
  • Теплопроводность – 0,4 Ватт на мК.
  • Рекомендованный диапазон эксплуатационных температур от -50о до +40оС.
  • Рабочее давление может варьироваться, в зависимости от типа трубы до 40 атмосфер.
  • Средний срок эксплуатации – около 50 лет.

Плюсы и минусы труб ПНД

Как и любой иной материал, ПНД имеет свои достоинства, и свои недостатки. Среди плюсов ПНД-труб можно указать:

  • Стойкость к коррозии и воздействию химических сред.
  • Достаточная прочность и долговечность в эксплуатации.
  • Невысокая цена, по сравнению с металлическими аналогами.
  • Гладкая внутренняя поверхность, позволяющая избежать образования наростов и засоров.
  • Широкий диапазон эксплуатационных температур.
  • Достаточная эластичность позволяет трубе из ПНД не лопаться при замерзании внутри неё воды.
  • Экологичность материала и безопасность его для человеческого организма.
  • Малая масса, обуславливающая удобство транспортировки и хранения.
  • Простота соединения между собой, наличие широкого ассортимента доборных элементов и фитингов.
Популярные статьи  Расчёт количества секций радиатора отопления: рекомендации по подготовке данных для подсчета, формулы и калькулятор

Недостатки ПНД-труб:

  • Возможность применения только для холодного водоснабжения, за исключением моделей из сшитого ПНД.
  • Невысокая устойчивость к механическим ударам и излишним нагрузкам.

Как видим, положительных качеств у ПНД-труб гораздо больше, нежели отрицательных. В связи с этим, полиэтиленовая труба является одним из лучших вариантов для прокладки дачного водопровода с точки зрения цена-качество.

Подбор труб для водоснабжения

Если все же вы приняли решение своими руками выполнить прокладку водопровода в своем доме, после разработки схемы вам следует выбрать подходящие для системы водоснабжения трубы. В первую очередь необходимо точно определиться с количеством труб для водопровода. При этом в процессе расчета по диаметру и длине необходимо учитывать все повороты и уклоны, которые будут возникать при разводке водопровода и установке различных элементов.

Что касается диаметра труб для водопровода, то минимальный диаметр труб, которые могут применяться для монтажа схемы водопровода в частном доме, должна составлять 32 мм. Минимальный диаметр труб для водопровода в 32 мм выбирается в не зависимости от материала, из которого выполнены трубы. Другими словами, будь-то трубы из полипропилена или традиционные стальные трубы – в любом случае диаметр трубы для водопровода в частном доме должен составлять минимум 32 мм.

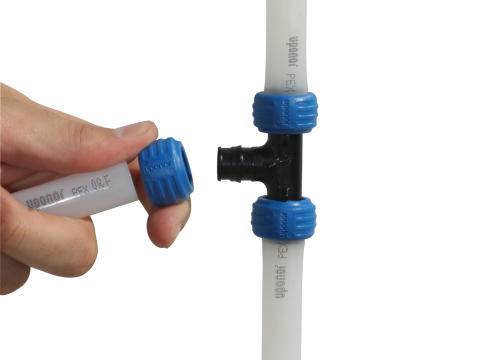

Кроме диаметра труб и их длины обратите внимание на метод соединения труб друг с другом. Помните, что абсолютно все соединения между трубами водоснабжения должны быть герметичны и надежны. Если вы планируете выполнять монтаж труб водопровода своими руками, задайте себе самому вопрос: под силу ли вам будет произвести надежное соединение труб водопровода?

Если вы планируете выполнять монтаж труб водопровода своими руками, задайте себе самому вопрос: под силу ли вам будет произвести надежное соединение труб водопровода?

Так, например, если для монтажа водопровода дома вами выбраны полипропиленовые трубы, вы должны понимать, что для их соединения потребуется специальный паяльник, с принципом работы которого вам самому придется разбираться. К тому же, для пайки разного диаметра труб, кроме самого паяльника, понадобятся и специальные насадки различного диаметра. Паяльник для сварки разного диаметра труб показан на фото:

Кроме всего прочего при выборе труб для разводки водопровода своими руками необходимо учитывать следующие моменты:

  1. При выборе труб для водопровода в частном доме обязательно проконтролируйте, чтобы они были предназначены для пищевых систем водоснабжения частного дома из колодца или скважины. Диаметр труб для водопровода здесь не имеет никакого значения – и большие и меньшие по диаметру трубы должны быть пищевыми.

Встречаются случаи, когда не совсем добросовестные продавцы продают трубы технического назначения, выдавая их за трубы для пищевого водоснабжения. Конечно, цена технических труб на порядок ниже цены на пищевые трубы, однако экономия в данной ситуации просто неуместна.

  1. Поскольку при подключении водопровода дома к централизованной системе водоснабжения или насосной станции колодца или скважины в случае с автономным водоснабжением, трубы будут прокладываться в вырытых траншеях, необходимо подумать и об утеплении труб. Для утепления труб водоснабжения при монтаже водопровода применяют, как правило, специальную минеральную вату.
  2. В случае если при монтаже водопровода его трубы будут прокладываться над землей без размещения их в траншеях, так же потребуется утеплитель. При наземной разводке системы водоснабжения кроме минеральной ваты могут использоваться и другие утеплители. Если прокладка системы водоснабжения производится в регионе с очень низкими температурами в зимний период года, кроме утеплителя рекомендуется использовать активный обогрев труб водопровода дома в виде обогревающего электрокабеля. Цена обогревающего кабеля довольно высока, однако его использование полностью исключит возможное замерзание труб водопровода дома.

Какой тип труб выбрать для водоснабжения на даче?

Еще полтора десятилетия назад не было никаких сомнений: альтернативы стальным трубам не было. Сегодня для водопровода на даче почти не используется металлические трубы: они дорогие, для монтажа нужна сварка, современные трубы быстро ржавеют. Есть гораздо более практичная альтернатива — пластиковые трубы. Они для водопровода на даче — лучшее решение.

ПНД

Трубы из полиэтилена низкого давления (ПНД) — считаются лучшими среди других. Известный в течение многих лет полиэтиленовый пластик полностью оправдывает свое внедрение и цену. Трубы ПНД учитывается при организации водоснабжения для бытовых или технических нужд в коттеджах, пригородных, дачных и частных жилых домах.

С помощью этих труб, можно создать систему водоснабжения дачного дома. Эти материалы имеют такие преимущества, как:

1. Надёжность.

2. Длительный срок службы.

3. Быстрая установка.

Для прокладки водопроводных труб можно использовать трубы из ПНД различного диаметра. Монтаж водопровода в жилом доме собственными руками, упрощается с помощью специальных разъемов (муфт, фитингов). Иногда в качестве соединительных элементов используются латунные втулки. Полиэтиленовые трубы могут быть установлены с компрессионными фитингами.

Преимущества ПНД

— длительный срок службы — до 40 лет;

— коррозионная стойкость;

— отсутствие накипи на внутренних стенах, даже при  длительном использовании;

— низкая теплопроводность и отсутствие эффекта конденсации;

— в шесть раз легче, чем металлическая труб;

— Легкая установка с использованием сварных технологий.

По надежности и долговечности он не уступает своим полипропиленовым аналогам.

Недостатки трубы:

— узкий температурный диапазон во время работы (от -20 до +40 градусов по Цельсию)

— чувствительность к ультрафиолетовому свету.

— низкая механическая прочность по сравнению с металлом или бетоном

Трубы ПВХ

Для водоснабжения в дачном водопроводе, также используются трубы из поливинилхлорида (ПВХ). Они дешевле, чем ПНД. Соединяются холодной сваркой. Сварной шов надежный — выдерживает давление до 12-16 атмосфер, срок службы заявлен на том же уровне: 50 лет.

Трубы из ПВХ имеют низкую цену.

Эти свойства несколько уступают свойствам полиэтилена низкого давления:

— Диапазон температур от -15 °C до +45 °C.

— Не любит замораживание — эластичность уменьшается, материал становится более хрупким.

— Средняя чувствительность к УФ-излучению.

Другие преимущества пластиковых труб полностью присущи ПВХ:

— Легко устанавливается, сгибается.

— Гладкость внутренней поверхности.

— Устойчива к окислению (не ржавеет) и химической среде.

Недостатки дачного водопровода из ПВХ заключаются в следующем:

— Верхний предел температуры +45 °C, временно возможно до +65 °C.

Популярные статьи  Автономное отопление в квартире: сравнение различных вариантов обустройства

— Утилизировать трудно, так как при разложении выделяются летучие хлориды, вредные для здоровья и окружающей среды.

— При появлении царапин на поверхности трубы срок ее службы значительно сокращается. По этой причине трубы из ПВХ не рекомендуются для открытой прокладки водопровода на дачном участке. В случае прокладки под землей, необходимо сделать защитный кожух или проложить в канале.

Так как царапины и трещины значительно снижают надежность, резьбовые соединения невозможны. Это большая проблема при соединении с металлическими трубами или входами в оборудование. А если распределение труб на месте — дело простое, то связывание оборудования — серьезная проблема. Этот недостаток ограничивает использование этого материала для внешних водопроводов, так как ПВХ часто используется для внутреннего распределения, где риск царапин минимален. Еще чаще они используются для прокладки дренажных систем.

Полипропилен

Еще один материал, который можно использовать при проводке водопроводных труб на даче своими руками, — это полипропиленовые трубы ППР. Они также относятся к категории пластмасс. Есть для холодной воды (с синими полосками) и горячей, а также отопление (с красными полосками).

Они соединяются сваркой и муфтами — есть специальные сварные аппараты, с помощью которых они нагревают пластик на двух концах деталей, после чего соединяются. Через пару минут соединение становится монолитным. Паяльник для сварки недорогой (он стоит около 2-5 тысяч рублей).

Можно взять в аренду в тех же магазинах, которые продают полипропиленовые водопроводные трубы и фитинги. Поскольку труба ППР не изгибается, все собирается с муфтами, углами и т. д. Недостаток у полипропиленовых труб является, по сути, один: дорогие фитинги. Но в результате водоснабжение будет не очень дешевым, но надежным.

Приступаем к изготовлению дачного водопровода

Итак, позади и проектирование, и определение источника водоснабжение. Теперь нужно понять, как сделать водопровод на даче своими руками из колодца. Процесс этот можно разделить на несколько этапов.

Монтаж насосного оборудования

Насос – очень важный элемент водопровода. Выбирать его нужно очень ответственно. Опять же, исходить нужно в основном не из цены, а из следующих факторов:

  • технических параметров механизма (в особенности мощности);
  • энергопотребления;
  • уровень шума при работе;
  • степени защищенности от влаги и перепадов температур;
  • гарантии работы;
  • репутации производителя.

В зависимости от способа подъема воды из источника выделяют разные типы насосов:

Поверхностный насос При строительстве водопровода на даче своими руками из колодца его применяют чаще всего. Он предназначен для неглубоких колодцев (до 7-8 метров). Выделяют 2 вида механизмов:

  1. Центробежный насос вращает воду с помощью одного или нескольких колес. За счет центробежных сил струи воды попадают на края, откуда по специальным трубкам идут в главную трубу системы. В большинстве случае мощность устройства около 4 кубометров в час, и этого вполне достаточно для летнего полива огорода и сада.

Водопровод на даче своими руками
Вихревой насос работает за счет создания циклических завихрений воды, в результате которых потоки устремляются на поверхность. Его мощность примерно такая же, как у центробежного.

Водопровод на даче своими руками

Поверхностный насос всегда устанавливается в доме. К колодцу от него идет специальная труба, по которой вода поступает на поверхность.

Водопровод на даче своими руками

Видео: как смонтировать водопровод с насосом своими руками

Устройство обладает рядом достоинств:

  • демократичная цена;
  • небольшие энергозатраты;
  • мобильны (их можно переносить и ставить в разных местах).

Однако, если вам нужно сделать своими силами зимний водопровод на дачном участке из колодца, то поверхностный насос не подойдет – он не имеет достаточной мощности для покрытия всех потребностей в воде: из глубоких скважин (от 10 метров) устройство не сможет поднять воду на поверхность.

Погружной насос

Этот механизм рассчитан на более глубокие залегания воды (обычно до 20 метров). Он может применяться и в колодцах, и в скважинах.

Водопровод на даче своими руками

Механизм надежно защищен корпусом от попадания воды и обладает мощностью примерно такой же, как у поверхностного насоса (4 кубометра в час).

Водопровод на даче своими руками

Однако в отличие от поверхностного насоса, погружной устанавливают прямо на глубину на специальную основу.

Водопровод на даче своими руками

При этом в доме не будет слышно шумов от его работы, а благодаря другому принципу функционирования он может поднять воду с большей, чем поверхностный насос, глубины.

Видео обзор погружного насоса для водопровода

Сравнение этих двух устройств демонстрирует рисунок ниже.

Водопровод на даче своими руками

Автоматическая насосная станция

Наконец, нередко применяют и насосную станцию. Она отличается от первых двух устройств тем, что сам электрический двигатель и гидравлическая система находятся в разных отделах. В качестве источника энергии используется бензиновый или дизельный генератор.

Устанавливается система на поверхности, а с колодцем соединена специальной трубой, как показано на этой схеме.

Водопровод на даче своими руками

Система всегда содержит фильтры различной степени очистки, поэтому вода, которую она выкачивает, вполне может использоваться в домашних условиях для питья, приготовления пищи и других бытовых назначений.

Схематично все элементы этой системы представлены на рисунке.

Водопровод на даче своими руками

Рекомендации по монтажу системы

Монтируется водопровод в коттедже в семь шагов:

  1. Разметка разводки труб, а также мест установки оборудования и сантехники.
  2. Проделывание отверстий в стенах под прокладываемые трубопроводы.
  3. Соединение труб с помощью фитингов или сваркой.
  4. Подсоединение запорной арматуры.
  5. Установка водонагревателя (бойлера) и насосов с подключением их к собранному водопроводу.
  6. Инсталляция сантехники.
  7. Пуск воды и проверка на протечки.

Между стеной и трубой рекомендуется оставлять около 15–20 мм пустого пространства. Это упростит потом при необходимости ремонт водопровода. Также на каждую ветку от стояка до сантехники следует ставить свой запорный кран. Так при аварийной ситуации не придется выключать всю воду в частном доме, оставляя домочадцев совсем без нее на несколько часов или даже пару дней.

Схема дачного колодезного водопровода

Чтобы представить фронт работ, разберем схему автономного водоснабжения на всем протяжении – от источника до точек водопользования.

Главный механизм для выкачивания воды – погружной или поверхностный насос. Погружной вариант находится на достаточной глубине, но не у самого дна (не ближе 50 см).

Его подвешивают на прочном тросе, к которому крепят и электрический кабель. Кроме электропровода к насосу подключена труба, по которой вода поступает в дом.

Насос и внутридомовое оборудование соединяется посредством труб. Чем короче расстояние между крайними точками, тем выше производительность насосной станции

Внутри жилого дома устанавливают разводку, чтобы вода поступала в различные точки. «Сердцем» системы является бойлерная, где обычно устанавливают гидроаккумулятор и отопительный котел.

Гидроаккумулятор контролирует напор воды, с помощью реле производит баланс давления и защищает конструкцию от гидроудара. За показателями можно следить по манометру. Для консервации предусмотрен сливной клапан, монтируемый в самую нижнюю точку.

Из бройлерной отходят коммуникации к точкам забора воды – на кухню, в душевую и т.д. В зданиях с постоянным проживанием устанавливается отопительный котел, нагревающий воду для пользования и системы обогрева.

Вариантов построения схем множество, их сборка зависит от нужд домовладельцев. Составив схему, легко подсчитать стоимость технического оборудования и строительного материала.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
