Водоснабжение частного дома из колодца: особенности монтажа системы

Разводка труб водоснабжения

Существует два способа подключения водопроводной системы – последовательный и параллельный (коллекторный). Первый обычно применяют в одноэтажных домах, где нет необходимости разводить систему на уровни, и весь поток воды идёт через одну трубу. В такой системе подача воды зависит от использования её «соседом».

Водоснабжение частного дома из колодца: особенности монтажа системы
Отличия последовательного и параллельного подключения труб

А вот коллекторная система выводит собственную разводку под каждый участок. Причём давление на каждом участке будет одинаковым. Линии проводки воды могут быть глухими – с заглушками на концах или циркуляционные. Вторая система предпочтительнее, не нужно ждать, когда вода прогреется по трубам. Однако такая система требует установки специального циркуляционного насоса.

Оборудование скважины насосной техникой

Водоснабжение частного дома из колодца: особенности монтажа системыТиповая схема автономного водоснабжения из скважины

Как только источник для домика в деревне пробурен, обсадная труба установлена, самое время заняться монтажом водоснабжения из скважины. Для подачи жидкости в коттедж и все остальные вспомогательные помещения нужно использовать хороший насос. Его подбирают по таким параметрам источника:

  • общая глубина;
  • уровень зеркала воды в скважине;
  • производительность источника;
  • напор: суммарная протяженность вертикальных и горизонтальных участков трубопровода от точки забора воды к самой дальней сантехнической технике;
  • мощность – снизить расход электроэнергии поможет частотный преобразователь.

Используют для питьевых скважин один из видов насосов:

  • Поверхностный. Подает воду с глубины до 8-9 метров. Идеально подходит для источников, которые еще называют абиссинскими. Их бурят на верховодку. Но у такого сооружения нет большого дебита. Чаще производительность составляет около 0,3 м3/час.
  • Погружной глубинный. Качает воду с различного уровня источника от 20 до 150 м. Имеет вид цилиндра, который помещают в обсадную колонну. Цена погружного агрегата всегда выше, чем поверхностного.

Дополнительно насосное оборудование рекомендуется укомплектовать гидроаккумулятором. Накопительный мембранный бак поддерживает в системе стабильное давление, исключает наличие воздуха в ней. При аварийном отключении электроэнергии на участке семья имеет запас воды на 1-3 часа в зависимости от объема гидроаккумулятора. Оптимальный объем бака — 50-150 литров для 3-4 проживающих в доме. Подробная схема водоснабжения частного дома от скважины с гидроаккумулятором:

  • погружной глубинный насос;
  • скважинный адаптер (приспособление выглядит, как ласточкин хвост);
  • гидроаккумулятор;
  • обратный клапан;
  • трубопровод от бака к дому.

Все элементы собирают последовательно в одну систему, с использованием качественного герметика.

Установка помпы

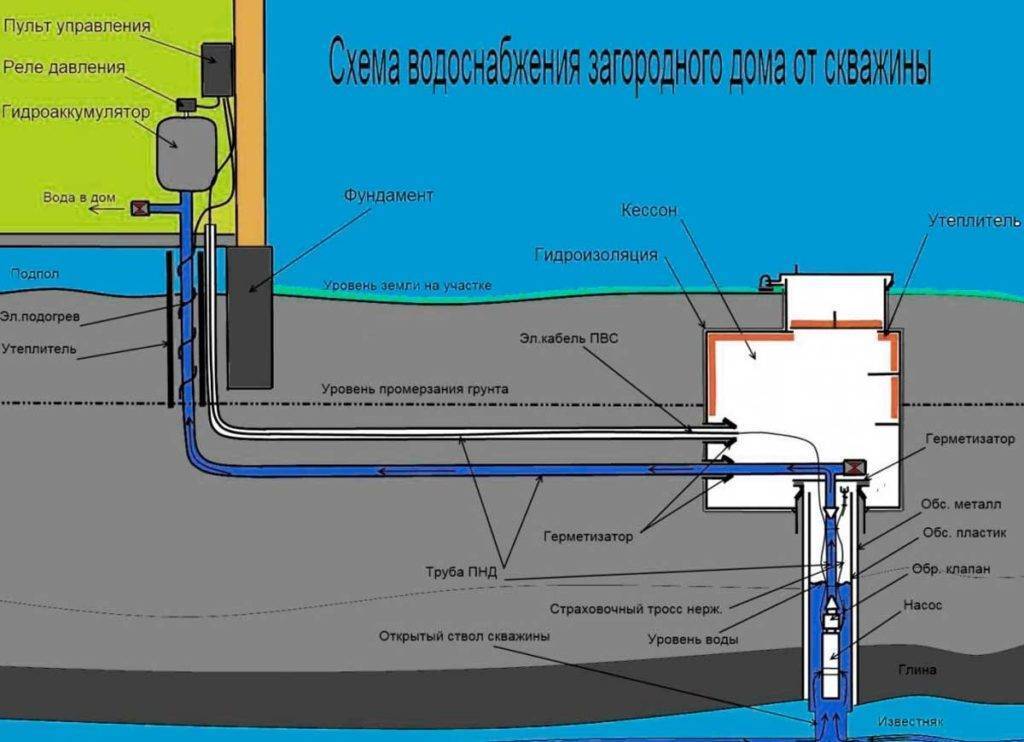

Водоснабжение частного дома из колодца: особенности монтажа системыСхема правильного расположения погружного насоса в скважине

Погружной глубинный насос монтируют таким образом:

  • К выходному патрубку при помощи штуцера крепят водоподающую трубу. Ее длина должна достигать точки расположения скважинного адаптера.
  • Параллельно на земле прокладывают электрический кабель насоса и страховочный трос. Желательно брать не стальной, а крепкий нейлоновый.
  • Все три элемента (трос, труба, кабель) стягивают хомутами с шагом 1 м. Стоит избегать сильного натяжения или провисания каждого из составляющих крепежа.
  • В обсадной колонне ниже уровня промерзания грунта делают техническое отверстие под вывод скважинного адаптера. Его заднюю часть стыкуют с водозаборным шлангом и вставляют в разъем. С наружной стороны обсадной колонны первую часть адаптера соединяют с передней и хорошо стягивают.
  • К элементу подключают отрез трубы, который будет вести к гидроаккумулятору.

Монтаж гидробака

Водоснабжение частного дома из колодца: особенности монтажа системыНаглядная схема подключения насоса и гидроаккумулятора

Накопительный резервуар ставят в кессоне, соединяя его с подающей воду трубой. На входе в бак и на выходе нужно поставить по одному обратному клапану. Их подключение предотвращает отток воды из системы.

Пошаговый принцип работы накопителя прост:

  • При наполнении камеры резервуара мембранная перегородка приводит к изменению давления (его повышению).
  • В этот момент насос срабатывает на выключение.
  • Как только в доме открываются краны, жидкость покидает накопитель, и давление в нем падает.
  • При снижении показателя атмосфер насос снова включается, пополняя запасы воды в баке.

Чтобы циклы включения/выключения нагнетательного оборудования были нормальными, регулируют показатели рабочего давления. Для этого самодельную станцию нужно доукомплектовать манометром с датчиком и реле. Нижний предел давления — 1,5 атм. Верхний — 3,5.

На выходе от гидробака тянут трубопровод от кессона к дому.

Варианты организации

Сегодня применяется две схемы водоснабжения частного дома от колодца:

  1. С накопительным резервуаром.
  2. С насосным оборудованием.

Первый вариант предусматривает монтаж специального бака и насоса, который перекачивает воду от источника к системе водопровода. Во втором случае применяется насосная станция с гидроаккумуляторным резервуаром и системой автоматизации.

Водоснабжение частного дома из колодца: особенности монтажа системыВариант 1: системы с накопительным баком

При обустройстве водоснабжения дома из колодца с применением накопительной емкости нужно предусмотреть свободное место на верхнем этаже или разместить ее на чердаке. Если последний не имеет теплоизоляции, нужно тщательно защитить резервуар, чтобы вода в нем не замерзала.

Давление в трубах зависит от расположения бака. Чем он выше, тем больше будет значение. Однако каждый метр высоты обеспечивает около 0,1 атм давления, поэтому пользователю потребуется приобрести погружной или поверхностный насос. Устройство водопровода запускается вручную или с помощью автоматики

Независимо от способа включения, важно установить ограничивающую трубку для защиты резервуара от переполнения

Целесообразность схемы водопровода из колодца оправдывается и ее дешевизной. Из недостатков выделяют низкое давление и необходимость использования насосов.

Вариант 2: водоснабжение с насосной станцией

Чтобы разобраться, как сделать водопровод из колодца, нужно подготовить следующие узлы:

  1. Насос.
  2. Комплект гидроаккумуляторов для систем водоснабжения.
  3. Автоматическое реле для управления.

Если подача воды из колодца в дом будет выполняться сразу после ее забора, насос вскоре выйдет из строя, т.к. он будет подвергаться высоким нагрузкам. С целью защиты оборудования от износа станция активируется только для заполнения бака-гидроаккумулятора. Когда резервуар переполнен, реле деактивирует насос. Повторный запуск производится после опустошения емкости.

Собрать такую систему водоснабжения из колодца можно своими руками. Однако на рынке доступны готовые комплексы с разными рабочими параметрами и стоимостью. Они снабжаются поверхностными и погружными насосами.

Если используется первый тип насосных устройств, в случае сбоев их можно легко достать и отремонтировать. Глубинные насосы размещаются на дне колодца, поэтому плановое обслуживание сопровождается некоторыми сложностями.

Резервуар не занимает много места, но его емкость небольшая. Поэтому в случае отключения электричества вода быстро расходуется и придется воспользоваться старым методом — ведром и веревкой.

При выборе насосной станции важно учитывать ее мощность, максимальную высоту подачи воды, объем бака-гидроаккумулятора и КПД. Также следует убедиться в наличии системы защиты от сухого хода и перегрева

На рынке предлагаются модели с автоматизированным, ручным или дистанционным контролем.

Водоснабжение частного дома из колодца: особенности монтажа системыЕсли вы планируете использовать станцию ежедневно, лучше приобрести вариант с хорошей автоматикой. Для организации летнего водопровода подойдет бюджетный агрегат с ручным управлением.

Мощность работы зависит от индивидуальных потребностей заказчика. Для загородного дома или дачи хватает значения в 600-1000 л/ч. В частном доме, в котором живет семья из 4-5 человек, лучше установить более производительный прибор мощностью 3000-6000 л/ч.

Популярные статьи  Чистка кондиционера своими руками: пошаговая инструкция, рекомендации по эксплуатации

Чем вместительнее резервуар, тем реже вы будете сталкиваться с дефицитом жидкости при сбоях в электроснабжении. Однако стоимость такой станции достаточно высокая, а монтаж требует профессиональной помощи.

На ценник влияет и наличие систем защиты. Однако на этом пункте лучше не экономить, поскольку он определяет безопасность станции.

Водоснабжение частного дома из колодца и скважины: прокладка труб

Любая из описанных схем водоснабжения частного дома реализуется при помощи насоса, подающего воду к дому. При этом должен быть сооружен трубопровод, соединяющий колодец или скважину с насосной станцией или накопительным баком. Существуют два варианта укладки труб — только для летнего использования или для всесезонного (зимнего).

Участок горизонтальной трубы может находится или ниже глубины промерзания грунта или его нужно утеплятьВодоснабжение частного дома из колодца: особенности монтажа системы

При устройстве летнего водопровода (для дачи) трубы можно укладывать поверху или в неглубокие канавы. При этом нужно не забыть в самой нижней точке сделать кран — сливать воду перед зимой, чтобы в мороз замерзшая вода не разорвала систему. Или сделать систему разборной — из труб, которые можно скатывать на резьбовых фитингах — а это — трубы ПНД. Тогда осенью все можно разобрать, скрутить и уложить на хранения. Весной все вернуть.

Прокладка труб водоснабжения по участку для зимнего использования требует больших затрат времени, сил и денег. Даже в самые сильные морозы они не должны замерзать. И решений два:

  • уложить их ниже глубины промерзания грунта;
  • закопать неглубоко, но обязательно обогреть или утеплить (а можно и то, и другое).

Глубокое заложение

Глубоко закапывать водопроводные трубы имеет смысл, если он промерзает не более чем на 1,8 м. Копать придется еще на 20 см глубже, а потом на дно насыпать песок, в который укладывать трубы в защитной оболочке: они будут подвергаться солидной нагрузке, ведь сверху почти двухметровый слой грунта. Раньше в качестве защитной оболочки использовали асбестовые трубы. Сегодня есть еще пластиковый гофорорукав. Он дешевле и легче, проще укладывать в него трубы и придавать нужную форму.

При укладке трубопровода ниже глубины промерзания приходится копать глубокую траншею длинной на всю трассуВодоснабжение частного дома из колодца: особенности монтажа системы

Хоть подобный метод требует больших затрат труда, его используют, потому что он надежен. Во всяком случае, участок водопровода между колодцем или скважиной и домом стараются уложить именно ниже глубины промерзания. Трубу выводят через стенку колодца ниже глубины промерзания грунта и в траншее ведут под дом, там поднимают выше. Самое проблемное место — выход из земли в дом, можно дополнительно подогревать электрическим греющим кабелем. Он работает в автоматическом режиме поддерживая заданную температуру нагрева — работает только в том случае, если температура ниже заданной.

При использовании в качестве источника воды скважины и насосной станции, устанавливают кессон. Его закапывают ниже глубины промерзания грунта, в нем же ставят оборудование — насосную станцию. Обсадную трубу обрезают так, чтобы она была выше дна кессона, и трубопровод выводят через стенку кессона, тоже ниже глубины промерзания.

Прокладка труб водоснабжения в частном доме из скважины при устройстве кессонаВодоснабжение частного дома из колодца: особенности монтажа системы

Закопанный в земле водопровод сложно ремонтировать: придется окапывать. Потому постарайтесь заложить цельную трубу без стыков и сварных швов: именно они дают больше всего проблем.

Близко к поверхности

При неглубоком заложении земляных работ меньше, но в этом случае имеет смысл сделать полноценную трассу: траншею выложить кирпичом, тонкими бетонными плитами и т.п. На этапе строительства затраты значительные, но эксплуатация удобная, ремонт и модернизация — без проблем.

В этом случае трубы водоснабжения частного дома из колодца и скважины поднимаются до уровня траншеи и там выводятся. Укладываются они в теплоизоляции, предотвращающей их замерзание. Для страховки их можно еще и греть — использовать греющие кабели.

Один практический совет: если от погружного или скважинного насоса к дому идет кабель электропитания, его можно упрятать в защитную оболочку из ПВХ или др. материала, а потом прикрепить к трубе. Крепят через каждый метр куском скотча. Так вы будете уверены, что электрическая часть у вас в безопасности, кабель не перетрется и не порвется: при подвижках грунта нагрузка будет на трубе, а не на кабеле.

Герметизация входа в колодец

При организации водоснабжение частного дома из колодца своими руками, обратите внимание на заделку места выхода водопроводной трубы из шахты. Именно отсюда чаще всего грязная верховодка попадает внутрь

Важно выход водопроводной трубы их шахты колодца хорошо загерметизировать

Если отверстие в стенке шахты ненамного больше диаметра трубы, щель можно заделать герметиком. Если зазор большой, его замазывают раствором, а после высыхания промазывают гидроизолирующим составом (битумной пропиткой, например или составом на основе цемента). Промазать желательно и снаружи и изнутри.

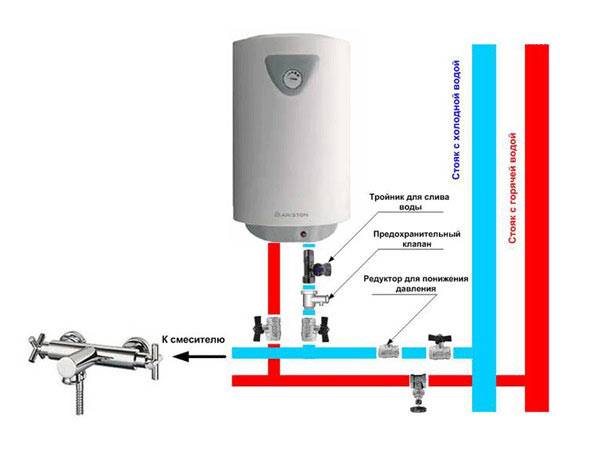

Разводка труб водоснабжения

Разводка представляет собой заведение труб ко всем необходимым участкам, где будет потребляться вода. При параллельной схеме разводки сначала нужно подсоединиться к источнику. При этом в колодец опускается насос. Труба монтируется к агрегату с помощью хомута. Затем магистрали протягиваются к постройке до накопительной емкости. При этом гидроаккумулятор применяется не всегда.

Водоснабжение частного дома из колодца: особенности монтажа системыВариант разводки для санузла

Установка гидроаккумулятора осуществляется, как правило, в самом высоком, но при этом легко доступном месте. За баком фиксируется тройник с запорной арматурой. При этом с одного выхода выполняется прокладка до водонагревательного устройства, а с другого до коллектора холодного водоснабжения. Водопровод может оснащаться специальным фильтром. Фильтры устанавливаются до коллекторов с холодной и горячей водой. От них осуществляется разводка к точкам потребления воды.

Водоснабжение частного дома из колодца: особенности монтажа системыТройниковая и коллекторная разводка

Выполняя разводку труб, следует учитывать следующие правила:

  • трубы нужно провести, обходя строительные перегородки. Если приходится тянуть магистраль через стену, то используется специальный стакан;
  • детали должны располагаться на расстоянии примерно 25 мм от поверхностей стен;
  • если в водопроводе предусмотрен сливной кран, то в его направлении следует выполнить небольшой уклон;
  • фиксировать части водопровода к стенам следует при помощи клипс. Они должны размещаться с промежутком в 2 метра.

Правила обслуживания водопровода

Правильно установленная система редко дает сбои, однако профилактические работы и осмотры могу предупредить некоторые поломки.

  • насос — следить за работой насоса, вовремя чистить его и заменять расходные материалы, например, резиновые прокладки;
  • герметизация — при изменении состава воды проверять герметизацию колодца (возможно попадание поверхностных вод);
  • давление — следить за давлением в системе (норма – от 2,5 до 4 атмосфер);

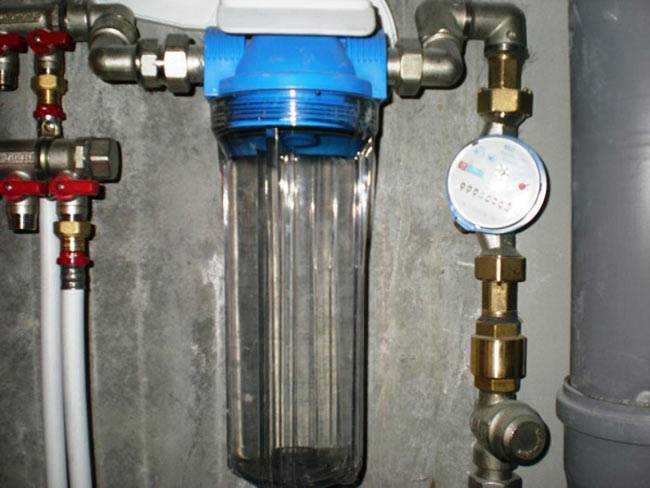

  • фильтры — использовать фильтры, которые очищают воду от крупных частиц и примесей, чем предупреждают механические поломки оборудования.

Автоматизация процесса позволит контролировать систему даже при вашем отсутствии. В случае резкого изменения давления или аварийного пересыхания источника сработавшее реле остановит работу станции.

Бурение скважины на воду

Виды бурения зависят от глубины залегания водоносного слоя и бюджета:

Популярные статьи  Установка полотенцесушителя в ванной: руководство для монтажа своими руками

Ручное бурение

Позволяет пробурить скважину глубиной до 10 м. Для выполнения
работ на небольшой глубине понадобится бур и обсадные трубы. Чтобы достичь
большей глубины используют бурильную вышку, лебедки и штанги. Штанги
соединяются между собой (чаще с помощью резьбы), а последняя должна быть
оснащена дополнительным буром.

Ручное бурение скважины на воду

Совет: при изготовлении бура на нижней штанге нужно учесть,
что режущий механизм должен врезаться в почву по часовой стрелке.

Если с увеличением глубины бур работает хуже, можно размягчить грунт путем подачи воды.

По состоянию вынимаемого грунта можно определить наличие
воды. Однако нас не интересует влажная почва, свидетельствующая о достижении
водоносного слоя. Нужно пробиться ниже до водоупорного слоя. Именно он в состоянии
обеспечить потребность в достаточном количестве воды.

Наглядно процесс ручного бурения показан на видео

Ударно-канатное бурение скважины

Ударно-канатное бурение скважиныКак видно из названия бурение выполняется с использованием забивного стакана.

Принцип действия: стакан на тросе опускается вниз, вбирая в себя породу, после наполнения его нужно вынуть и выбить землю. Далее стакан опять опускается в скважину.

Этот тяжелый инструмент можно опускать на канате вручную. Но усилия несоизмеримы с возможной экономией. Да и чтобы добраться до воды нужно работать достаточно долго.

Буровая вышка для скважиныБолее технологичным способом будет устройство вышки. Буровая вышка – это, по сути, обычная тренога сделанная из стали.

Многие форумчане советуют не переводить трубу, а использовать деревянный брус или бревно (вплоть до стволов молодых деревьев). Тренога оснащается лебедкой, а более
прогрессивные пользователи устанавливают мотор.

Совет: высота вышки должна быть соизмерима с размерами забивного стакана. Чем крупнее стакан, тем большая высота нужна для его эффективного применения. В идеале, высота вышки должна превышать длину стакана на 1,5 м.

Механизированный способ забивания скважины показан на видео

Используется буровая установка «Стронг Гидро СБУ 60».

Ударно-вращательное бурение скважин

Ударно-вращательное бурение скважинЕдинственно отличие этого способа от предыдущего заключается в том, что вместо забивного стакана применяется специальный инструмент. Позволяющий выбирать породу не за счет удара, а за счет ввинчивания в почву.

Гидродинамическое бурение скважины

Гидродинамическое бурение скважиныОсуществляется путем комбинации бура и насоса, таким образом вода размывает скважину. Пользователи по-разному относятся к данному методу. Но, все сходятся в одном: бурение таким образом грязное, заданная форма скважины поддерживается сложно, бурение эффективно только в рыхлых породах. Как результат, этот способ используется реже, нежели другие.

Материал подготовлен для сайта www.moydomik.net

На видео гидробурение скважины

Выполняется с помощью самодельной установки из дрели с помпой

Обсадка скважины на воду

После того, как скважина пробурена, а чаще непосредственно в
ходе работ в скважину опускается обсадная труба (пластиковая или металлическая).
Она плотно прилегает к поверхности почвы и не дает ей осыпаться.

Прокачка скважины после бурения

Это также обязательный этап. Он заключается в выкачке из
скважины определенного количества м.куб. воды (зависит от почвы и состояния
водоносной жилы) с помощью насоса. Когда из скважины пойдет чистая вода,
процесс можно считать завершенным.

Совет: прежде чем приступить к прокачке подумайте, куда
будет сливаться откачанная из скважины вода.

Обустройство системы водоснабжения

Бурение скважины во всех случаях имеет своей конечной целью проведение водных коммуникаций в жилые помещения и разводку их внутри. Для достижения этого результата важна последовательность действий.

Правильный выбор места

Начать обустройство гидросистемы следует с выбора места для скважины, и если это не является проблемой, то вопрос о том, как проводить воду из скважины в дом, не поставит в тупик. Технически это решается просто с применением специальных инструментов. По-прежнему актуальной проблемой для бурения скважин под воду в частных целях являются грунтовые воды. Они влияют на выбор места обустройства скважины и ее конструкцию.

Универсальным решением принято считать обустройство кессона в подвальном помещении дома, но оно связано со сложностью и большой стоимостью работ. Как вариант, оборудование выносят в техническую комнату над пробуренной скважиной.

При планировании нового дома лучше предусмотреть именно этот вариант, так дальнейшая эксплуатация будет дешевле.

В действующих жилых строениях скважину бурят на расстоянии до 10 метров от них с учетом грунта и особенностей фундамента под дом.

Определение общей схемы

Как уже отмечалось, большинство частных домовладельцев практикуют две основные модели организации водоснабжения. Использование башенной схемы водоснабжения из скважины предпочтительно там, где предполагается экономия бюджета строительства.

Относительно простая конструкция такого устройства позволяет обеспечить жилье водой без дорогостоящего оборудования, за исключением насоса, без которого в принципе не обойтись в обоих случаях.

Центральное место в ней занимает бак (накопительная емкость), монтируемый на самой высокой отметке дома, чаще всего на чердаке. Принцип действия конструкции основан на заполнении бака, оснащенного сигнальным поплавком, при помощи насоса из скважины. Когда емкость заполнена, поплавок подает сигнал и выключает насос. Вода подается к потребителям самотеком, с различным уровнем давления, в том числе при уменьшении уровня воды в емкости.

Организация гидросистемы на основе схемы водоснабжения частного дома из скважин двухступенчатого типа подразумевает использование насосной станции. Ее расположение обусловлено техникой безопасности, внутри дома либо в изолированном крытом и утепленном помещении. Принцип ее действия основан на принудительной подаче под нужным давлением воды из скважины к потребителю, без расширительного бака. Станция занимает промежуточное положение в гидросистеме и обеспечивает стабильное давление. На входе в станцию стоит фильтр грубой очистки воды, забираемой из скважины, а на выходе – фильтр тонкой очистки.

Работа полностью автоматизирована за счет электрооборудования, а закачка воды в систему происходит в момент ослабления давления при открытых вентилях. Накачанная вода концентрируется в основном устройстве станции – гидроаккумуляторе. Следом происходит самовыравнивание давления в трубопроводах горячей и холодной воды.

Двухуровневые системы подачи воды стоят дорого, а их схемы могут дополнительно включать, кроме самой насосной станции, реле и датчики, например, датчик сухого хода.

Компоновка и расположение оборудования

Компоновка гидрооборудования, а также его расположение зависят от выбранной схемы. Как правило, погружной насос, страховочный трос, фильтр грубой очистки, электрокабель и труба для подачи воды размещаются непосредственно в скважине.

Если выбрана двухуровневая подач воды, в ней обычно размещают узел разветвителя труб либо монтируют насосную станцию. Станцию и фильтрационные устройства лучше размещать в техническом помещении дома.

Башенная система водоснабжения функционирует за счет накопительного бака, который помещают в чердачном помещении, а контрольное и фильтрационное оборудование допустимо размещать в специальной нише на первом этаже коттеджа. Бак устанавливается на лафет, опирающийся на несущие стены, либо подвешивается на кронштейны, закрепленные в одной из них.

Популярные статьи  Обои под дерево: особенности отделочного материала и его применение

Особенности прокладки труб

Для каждого региона существуют нормы промерзания почвы, на которые следует ориентироваться. Для прокладки магистрального водопровода, то есть той части его, что идет от скважины до дома, стоит использовать оцинкованные трубы либо аналоги из сшитого полиэтилена и металлопластика диаметром не менее 32 мм.

В тех случаях, когда нет возможности проложить магистраль на нужной глубине, используют альтернативные решения. Традиционно трубопровод для подачи воды из скважины изолируют стекловатой либо полиуретановой оберткой. Более дорогостоящий и затратный способ подразумевает обогрев саморегулируемым греющим электрокабелем.

Зимний водопровод из колодца: обзор лучших вариантов и схем обустройства

Вам нужна собственная стационарная система водоснабжения, способная обеспечивать водой частный дом круглый год? Согласитесь, что будет весьма обидно с наступлением холодов остаться без воды, особенно, если на загородном участке имеется колодец, который служит источником водозабора.

Вы решили своими силами сделать зимний водопровод из колодца, который будет пригодным для эксплуатации в любую погоду, но не знаете тонкости и нюансы этого процесса?

Мы поможем разобраться со всеми особенностями — в статье приведены лучшие способы и разобраны схемы обустройства автономной системы водоснабжения для круглогодичной эксплуатации. Материал снабжен наглядными фотографиями.

Пошагово рассмотрен процесс подготовки водопровода к зиме, включая утепление всех важных узлов. Приведены полезные видеорекомендации опытных сантехников.

Прокладка труб и использование простой насосной станции выглядит следующим образом

От колодца прокладывают наружный водопровод, для этого копают траншею глубиной не менее 1,5-2 метра (насколько промерзает почва). Обязательно трубу утепляют. В кольцах колодца делают на глубине траншеи отверстие, которое должно быть равным по диаметру с диаметром (габаритами) скважинного адаптера. Такое же отверстие делают и в фундаменте или прокладывают под ним.

Состоит трубопровод из 2 частей:

I – от адаптера в колодец. На этой ветке ставят эжектор, фильтр, обратный клапан, не дающий выливаться воде в колодец.

II – от адаптора к подвалу и всасывающему патрубку на насосе, который монтируется в подвале. Шаровым краном разделяют торец трубопровода и патрубок насоса.

После обертывания подземной трубы пенопластом или чехлом из вспененного полипропилена, траншею закапывают.

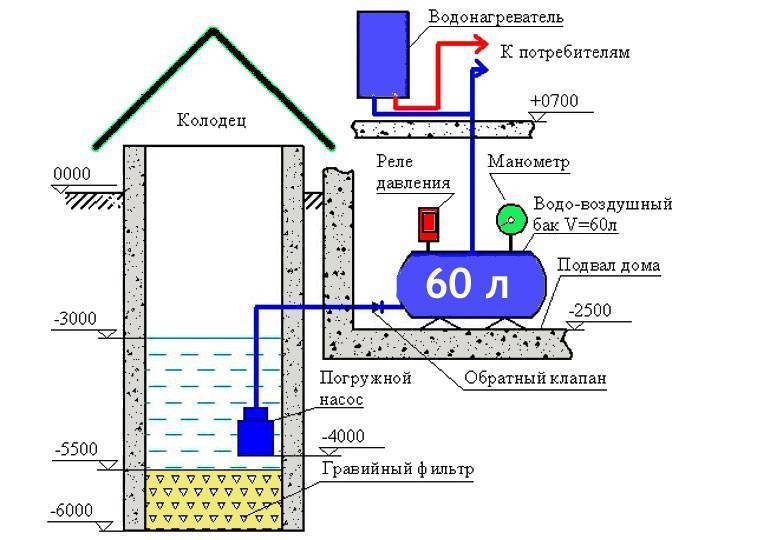

Схема водоснабжения «погружной насос-колодец»

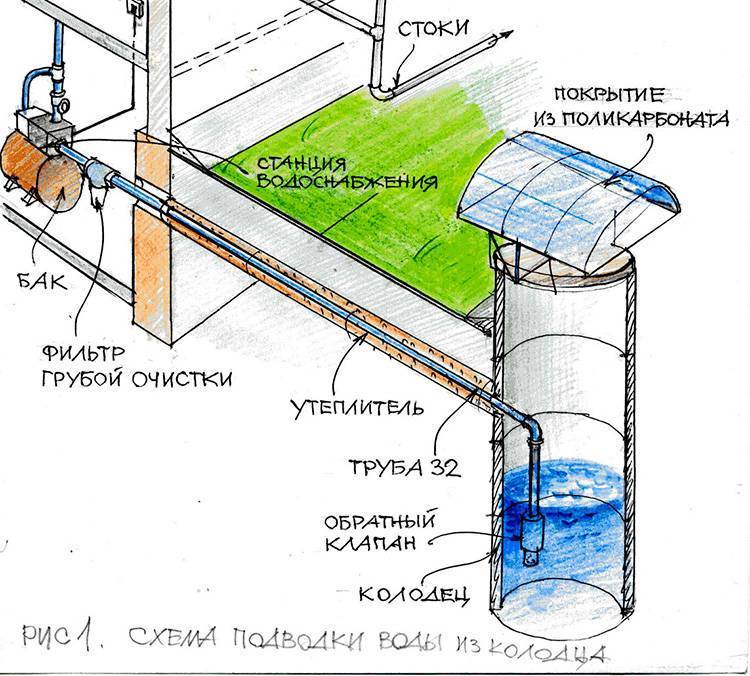

Схема дачного колодезного водопровода

Чтобы представить фронт работ, разберем схему автономного водоснабжения на всем протяжении – от источника до точек водопользования.

Главный механизм для выкачивания воды – погружной или поверхностный насос. Погружной вариант находится на достаточной глубине, но не у самого дна (не ближе 50 см).

Его подвешивают на прочном тросе, к которому крепят и электрический кабель. Кроме электропровода к насосу подключена труба, по которой вода поступает в дом.

Насос и внутридомовое оборудование соединяется посредством труб. Чем короче расстояние между крайними точками, тем выше производительность насосной станции

Внутри жилого дома устанавливают разводку, чтобы вода поступала в различные точки. «Сердцем» системы является бойлерная, где обычно устанавливают гидроаккумулятор и отопительный котел.

Гидроаккумулятор контролирует напор воды, с помощью реле производит баланс давления и защищает конструкцию от гидроудара. За показателями можно следить по манометру. Для консервации предусмотрен сливной клапан, монтируемый в самую нижнюю точку.

Из бройлерной отходят коммуникации к точкам забора воды – на кухню, в душевую и т.д. В зданиях с постоянным проживанием устанавливается отопительный котел, нагревающий воду для пользования и системы обогрева.

Вариантов построения схем множество, их сборка зависит от нужд домовладельцев. Составив схему, легко подсчитать стоимость технического оборудования и строительного материала.

Насосное оборудование

Для водоснабжения из колодца обычно использует несколько типов электронасосов. Главные требования к ним — обеспечение рабочего напора в магистрали и возможность эксплуатации с небольшим количеством взвешенных частиц песка и ила.

Вибропомпы

Вибрационные насосы работают по принципу возвратно-поступательного движения якоря катушки, к которому подсоединен втягивающий воду поршень, при поступлении на нее переменного тока. Вся электрическая часть помещена в алюминиевый корпус, который имеет с одной стороны ряд водозаборных отверстий с обратным клапаном, а с противоположной — выходной напорный патрубок.

Типовая вибрационная помпа способна подавать воду с максимальными напором 72 м и объемами закачки 1,1 м3/ час. Обычный режим работы помпы определяют по графику напорных характеристик, отражающих зависимость напора от объема подачи. То есть, фактический объем водоподачи вибронасосом находится на уровне 0,5 м3/час при высоте подъема жидкости 20 — 30 м.

К преимуществам вибрационных помп в первую очередь относят их низкую стоимость и неприхотливость к песчано-глинистым загрязнениям рабочей среды.

Наиболее явные недостатки вибропомп — низкий коэффициент полезного действия (около 35%), отсутствие встроенной защиты от перегрева во многих моделях, вредное воздействие вибраций на стенки колодца и придонный песчаный слой. При долгом использовании помпы возможно уплотнение грунта и слишком быстрое заиливание источника.

Также все модели вибропомп не выдерживают глубокого погружения под водное зеркало, это расстояние обычно не больше 3 м.

Выпуском вибропомп занимаются ряд китайских и российских производителей, садоводам-любителям хорошо известны их торговые марки Малыш, Вихрь, Водолей, Ручеек, Хаммер, Ставр, Унипамп, Оазис, Ливгидромаш.

Водоснабжение частного дома из колодца: особенности монтажа системы

Рис. 7 Устройство поплавкового колодезного электронасоса и схема его подключения

Установка фильтров

Наконец, завершающий этап строительства водопровода на даче своими руками из колодца состоит в монтаже системе фильтрации воды. Очистка воды для употребления ее в питьевых и бытовых целях всегда должна быть многоступенчатой. На практике это означает монтаж нескольких фильтров – механической и глубокой очистки:

  • Угольный фильтр применяется на первом этапе очистки. Он хорошо отфильтровывает мелкие частицы песка, грунта, ила, растительности, которые непременно содержит природная вода. Его принцип действия прост – проходя через него, вода оставляет примеси на поверхности угля.

Водоснабжение частного дома из колодца: особенности монтажа системы

Фильтры тонкой (глубокой очистки) осуществляют многоступенчатую фильтрацию за счет нескольких картриджей из специальных материалов, отлично выделяющих из воды вредные вещества – остатки нефтепродуктов, катионы железа, тяжелых металлов, остатки от удобрений (нитраты), а также пестициды, хлориды и другие химические вещества. Выбор того или иного устройства зависит от особенностей химического состава воды конкретно вашего источника.

Водоснабжение частного дома из колодца: особенности монтажа системы

Обычно эти фильтры состоят из нескольких съемных картриджей, которые нужно менять по мере их засорения (сроки службы всегда указываются в инструкции).

Водоснабжение частного дома из колодца: особенности монтажа системы

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
