Обустройство скважины на воду своими руками: как правильно обустроить источник воды

Варианты обустройства водообеспечения из скважины

Способ № 1 – подводка с автоматизированной насосной станцией. Если на участке имеется неглубокая скважина, и если уровень ее воды позволяет, можно установить ручной насос или насосную станцию. Принцип действия данной системы заключается в том что при помощи погружного насоса в гидропневматический бак откачивается вода, его вместимость может составлять от 100 до 500 литров.

Во время работы с неглубокой песочной скважиной, одним из более оптимальных вариантов является обустройство автоматизированной системы водоснабжения, обеспечивающее бесперебойную подачу воды в дом.

У самой емкости для накопления есть резиновая мембрана и реле, которые регулируют давление воды внутри емкости. Если бак заполнен, насос выключен, в момент, когда начинает расходоваться вода, реле подает на насос сигнал на включение и он начинает откачку воды из скважины.

Это означает что такой насос может работать как напрямую, подавая в систему воду, так и после того как падает давление в системе до определенного уровня, для того чтобы восполнить «запас» в гидропневматическом баке.

Сам ресивер (гидробак) необходимо разместить в любом наиболее удобном месте в доме, чтобы подвести трубопровод, обычно, это подсобное помещение. От кессона к месту ввода трубы в дом вырывается траншея, на дно которой прокидывают водопроводную трубу и электрический кабель питания для насоса.

Способ № 2 – с монтажом глубинного насоса. Во время такого способа водоснабжения, задачей глубинного насоса является откачка воды из скважины в накопительный бак, который располагается на самой возвышенной точке дома. Как правило, для обустройства накопительного бака отводят место на чердаке или втором этаже дома.

Если принято решение о размещении бака на чердаке, необходимо его стенки утеплить, что предотвратит замерзание в нем воды в зимнее время. Из-за расположения бака на высокой точке, создается эффект водонапорной башни, во время которого из-за перепада высот между гидробаком и точками подключения возникает давления, в этом случае 1 м водяного столба равняется 0,1 атмосферы.

Глубинные насосы используются в случае , когда расстояние до уровня воды в скважине более 9 метров. При выборе насоса, необходимо учитывать производительность скважины. Невзирая на то что от мощности устройства будет зависеть только скорость накопления водонаккопительного бака, во время приобретения лучше руководствоваться отметкой максимального расхода воды в доме.

Глубинный насос вместе с трубой и электрическим кабелем опускают в скважину, подвешивая его при помощи лебедки на оцинкованном тросе, лебедку также необходимо установить внутри кессона. Для того чтобы поддерживать необходимый уровень давления внутри системы и для того чтобы вода не откачивалась обратно в скважину, выше насоса монтируется обратный клапан. После того как установлены все элементы системы, необходимо лишь проверить внутреннюю разводку к точкам подключения, после чего подключить оборудование к щитку управления.

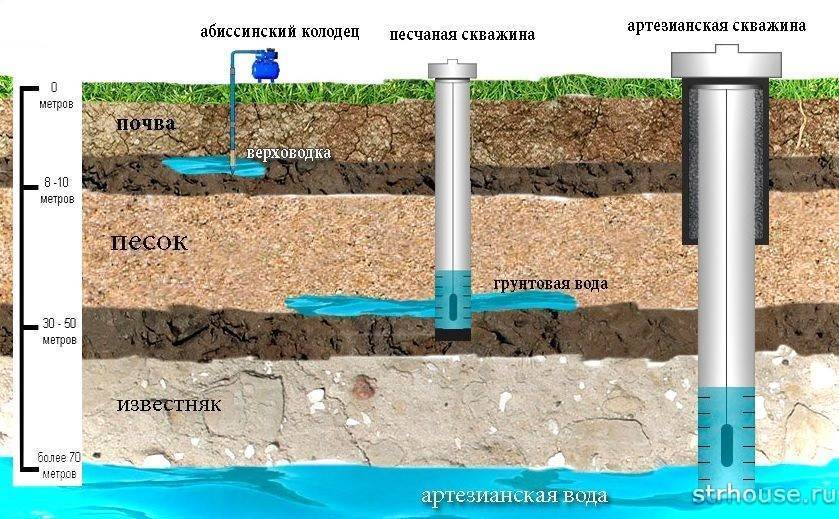

Разновидности скважин

Разработка и обустройство скважин для подачи воды в частные дома зависит от того, какая разновидность источника выбирается. От этого будет зависеть подбор оборудования для скважин и объем работ.

  • Технические скважины — закладываются на небольшую глубину 10-30 метров и служат для забора воды для хозяйственных нужд, а также для организации полива на участках. Очистка и дополнительная обработка воды не осуществляется.
  • Песчаные скважины – их забивка происходит на глубину 20-50 метров, до первой песчаной прослойки, от этого и происходит название. Из источника берут воду для технических нужд и для питья. В данном виде скважин предусмотрена фильтрация.
  • Артезианская скважина – бурение здесь производится на глубину 70 метров и более. Воду из артезианской скважины получают чистую, пригодную для питья, и ее в скважине много.

Обустройство скважины на воду своими руками: как правильно обустроить источник воды

Способы бурения и буровой инструмент

Для самостоятельного бурения скважин подходят следующие способы:

  • вращательный (роторный), когда буровой снаряд, вращаясь, «вгрызается» в породу;
  • ударный, при котором по буровой штанге делаются удары, заглубляющие снаряд в породу;
  • ударно-вращательный, когда штангу поднимают-опускают нужное число раз, рыхля породу, а затем вращают, чтобы забрать эту породу в полость бурового снаряда;
  • канатно-ударный, при котором особый буровой снаряд опускают, а затем поднимают на канате, попутно забирая этим снарядом отработанную породу.

Все вышеперечисленные способы — это методы, так называемого, «сухого бурения». Если же говорить о гидробурении, там работать приходится в слое воды или в буровом растворе, которые делают породу более податливой. Гидробурение считается неэкологичным и затратным способом, поэтому любители применяют его крайне редко. Кроме того, оно требует специального профессионального оборудования, тогда как при любом из сухих способов можно обойтись:

  • шнековым буром (шнеком), подходящим для суглинков, чуть влажных супесей и мягких глин;
  • бур-стаканом (буровым снарядом Шитца), отлично работающим при канатно-ударном бурении со связными, но вязкими, сильно облипающими грунтами, в которых шнек, например, обязательно застрянет;
  • ложковым буром, который при вращательном и ударно-вращательном бурении подходит для рыхлых и сыпучих грунтов, держащихся в витках шнека, а также в стакане;
  • желонкой, чтобы при канатно-ударном бурении счищать со ствола осыпавшийся грунт, ил или мягкую полужидкую породу;
  • ударным долотом для возможной разбивки валунов.

Режущие кромки всех вышеперечисленных буров сделаны из закаленной стали. А посмотреть схемы изготовления самодельных буровых снарядов для скважин на воду можно на рисунке:

Обустройство скважины на воду своими руками: как правильно обустроить источник воды

Диаметры меняются в зависимости от калибра конкретной скважины.

Ручное бурение скважины

Чаще всего, дачники интересуются, как пробурить скважину своими руками, а не просто колодец. Потребуется наличие такого оборудования для бурения скважин, как бур, бурильная вышка, лебедка, штанги и обсадные трубы. Бурильная вышка нужна для рытья глубокой скважины, с ее помощью осуществляется погружение и подъем бура со штангами.

Роторный способ

Самым простым методом устройства скважины для воды является роторный, осуществляемый при помощи вращения бура.

Гидробурение неглубоких скважин на воду можно осуществить без вышки, а бурильную колонну доставать вручную. Бурильные штанги делаются из труб, соединяя их между собой при помощи шпонок или резьбы.

Штанга, которая будет находиться ниже всех, дополнительно оборудуется буром. Режущие насадки делаются из листовой 3 мм стали. Во время заточки режущих кромок насадки нужно учитывать, что в момент вращения механизма бура они должны врезаться в почву по часовой стрелке.

Вышку монтируют над местом бурения, она должна быть выше бурильной штанги для того чтобы во время подъема облегчить извлечение штанги. После этого выкапывается направляющее углубление для бура глубиной примерно на два штыка лопаты.

Обустройство скважины на воду своими руками: как правильно обустроить источник воды

Первые витки вращения бура вполне под силу сделать самостоятельно, но при большем погружении трубы потребуются дополнительные силы. В случае если бур невозможно вытащить с первого раза, нужно повернуть его против часовой стрелки и попытаться вновь его вытащить.

Чем сильнее углубляется бур, тем сильнее затрудняется движение труб. Чтобы облегчить эту задачу, грунт необходимо размягчать, поливая водой. При продвижении бура вниз через каждые 50 см бурильную конструкцию необходимо вынимать на поверхность и очищать от грунта. Цикл бурения повторяется заново. В момент достижения рукоятки инструмента уровня земли конструкцию наращивают дополнительным коленом.

По мере заглубления бура, вращения трубы затрудняется. Облегчить работу поможет размягчение грунта с помощью воды. В ходе продвижения бура вниз через каждые полметра бурильную конструкцию следует доставать на поверхность и освобождать от грунта. Цикл бурения повторяется вновь. На этапе, когда рукоятка инструмента сравняется с уровнем земли, конструкцию наращивают дополнительным коленом.

Так как подъем и очистка бура отнимают большую часть времени, нужно максимально пользоваться возможностями конструкции, захватывая и поднимая наверх как можно большую часть почвы. Таков принцип работы данной установки.

Бурение продолжается до тех пор, пока не будет достигнут водоносный слой, его легко определить по состоянию вынимаемой земли. Пройдя водоносный слой, бур следует погрузить еще немного глубже, пока не достигнет слоя, который располагается ниже водоносного, водоупорного. Достижение данного слоя даст возможность обеспечить максимальный приток воды в скважину.

Стоит заметить, что ручное бурение можно применять только для погружения до ближайшего водоносного слоя, обычно он залегает на глубине, не превышающей 10-20 метров.

Для того чтобы откачивать грязную жидкость, можно воспользоваться ручным насосом или насосом погружного типа. После того как будут откачаны два-три ведра грязной воды водоносный слой как правило очищается и появляется чистая вода. В случае если этого не происходит – скважину требуется углубить примерно еще на 1-2 метра.

Шнековый способ

Для бурения довольно часто используется шнековая установка. Рабочая часть этой установки очень сильно похожа на садовый бур, только намного мощнее. Он делается из 100-мм трубы с наваренными на нее парой витков шнека имеющими диаметр 200 мм. Для того чтобы сделать один такой виток, нужна круглая листовая заготовка с прорезанным в ее центре отверстием диаметр которого немного больше 100 мм.

Обустройство скважины на воду своими руками: как правильно обустроить источник воды

Затем у заготовки по радиусу делается разрез, после этого в месте разреза кромки разводят в двух разных направлениях, которые перпендикулярны плоскости заготовки. По мере того, насколько глубоко погружается бур, штангу, на которой он крепится, наращивают. Инструмент вращается вручную при помощи длинной ручки, изготовленной из трубы.

Бур необходимо извлекать примерно через каждые 50-70 см, а из-за того, что, чем больше он будет углубляться, он будет становиться тяжелей, поэтому потребуется установить треногу с лебедкой. Таким образом, можно пробурить скважину для воды в частном доме несколько глубже, нежели вышеперечисленными способами.

Можно также использовать ручной метод бурения, который основывается на использовании обычной дрели и гидропомпы:

Подбор оборудования

Выбор оборудование для обустройства вашей будущей скважины – один из важнейших этапов, так как именно от правильного выбора будет зависеть качество и срок ее работы

Наиболее важное оборудование, на выбор которого следует обратить внимание, это: насос, кессон, оголовок для скважины и гидроаккумулятор

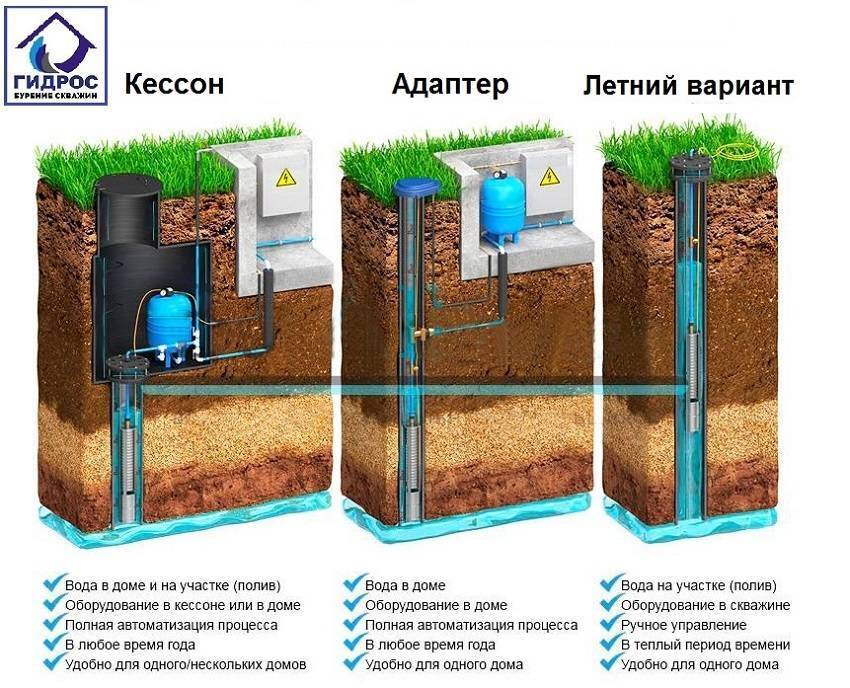

Кессон или адаптер

Принцип обустройства с кессоном или адаптером

Кессон можно назвать основным элементом конструкции будущей скважины. Внешне он напоминает емкость похожую на бочку и применяется для защиты оборудования от грунтовых вод и замерзания

Внутри кессона можно расположить все необходимое компоненты для автоматического водоснабжения (реле давления, мембранный бак, манометр, различные фильтры очистки воды и пр.), таким образом освободить помещение дома от лишнего оборудования.

Изготавливается кессон из металла либо пластика. Главное условие, чтобы он не был подвержен коррозии. Размеры кессона обычно составляют: 1 метр в диаметре и 2 метра в высоту.

Кроме  кессона можно также использовать адаптер. Он более дешевый и имеет свои особенности. Давайте ниже рассмотрим, что выбрать кессон или адаптер и какие у каждого из них преимущества.

Кессон:

  1. Все дополнительное оборудование можно разместить внутри кессона.
  2. Лучше подходит для холодного климата.
  3. Долговечно и надежно.
  4. Быстрый доступ к насосу и другому оборудованию.

Адаптер:

  1. Для его установки не нужно дополнительно рыть яму .
  2. Быстрый монтаж.
  3. Экономично.

Выбирать кессон или адаптер также следует из типа скважины

К примеру, если у вас скважина на песке, многие специалисты советует обратить внимание на адаптер, так как использование кессона не всегда выгодно из-за небольшого срока службы такой скважины

Насосные агрегаты

Одним из ключевых элементов всей системы является насос. Принципиально можно выделить три типа:

  1. Поверхностный насос. Подходит только, если динамический уровень воды в скважине не будет опускаться ниже 7 метров от земли.
  2. Погружной вибрационный насос. Бюджетное решение, редко используется именно для системы водоснабжения, так как обладает малой производительностью, кроме того может разрушать стенки скважины.
  3. Центробежные скважинные насосы. Профильное оборудование для систем водоснабжения из скважины.
Популярные статьи  Дымоход для газового котла в частном доме: основные требования к монтажу

Скважинные насосы широко представлены на рынке большим обилием производителей, на любой вкус и кошелек. Подбор характеристик насоса происходит по параметрам скважины и непосредственно вашей системы водотеплоснабжения.

Гидроаккумулятор и реле

Ключевой функцией этого оборудования является поддержание постоянного давления в системе и накопление воды. Гидроаккумулятор и реле давления контролируют работу насоса, когда вода в баке заканчивается, в нем падает давление, что отлавливает реле и запускает насос, соответственно после наполнения бака, реле отключает насос. Кроме всего, гидроаккумулятор защищает водопроводное оборудование от гидроудара.

По внешнему виду гидроаккумулятор похож на бак, выполненный в овальной форме. Его объем в зависимости от целей может колебаться от 10 до 1000 литров. Если у вас небольшой загородный дом или дача, объема 100 литров будет вполне достаточно.

Гидроаккумулятор – аккумулирует, реле – управляет, манометр – отображает

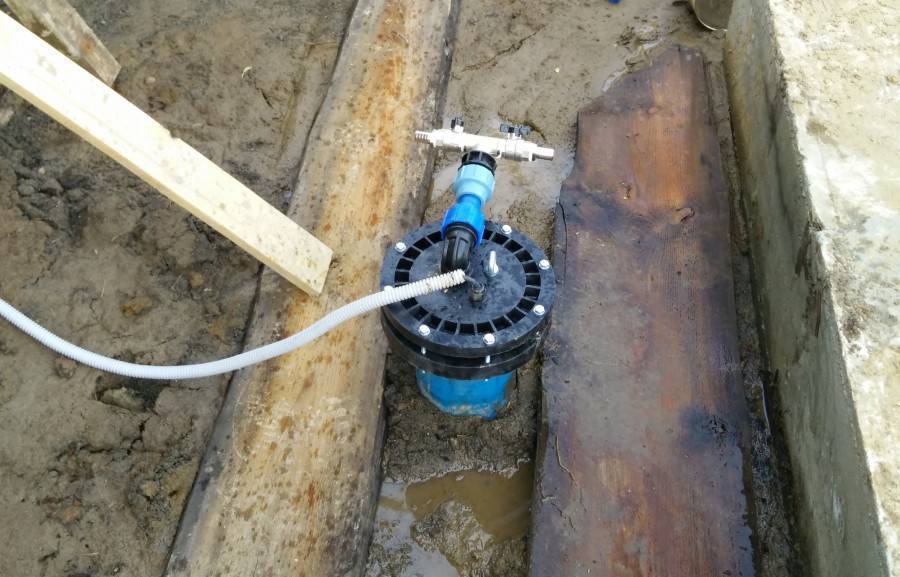

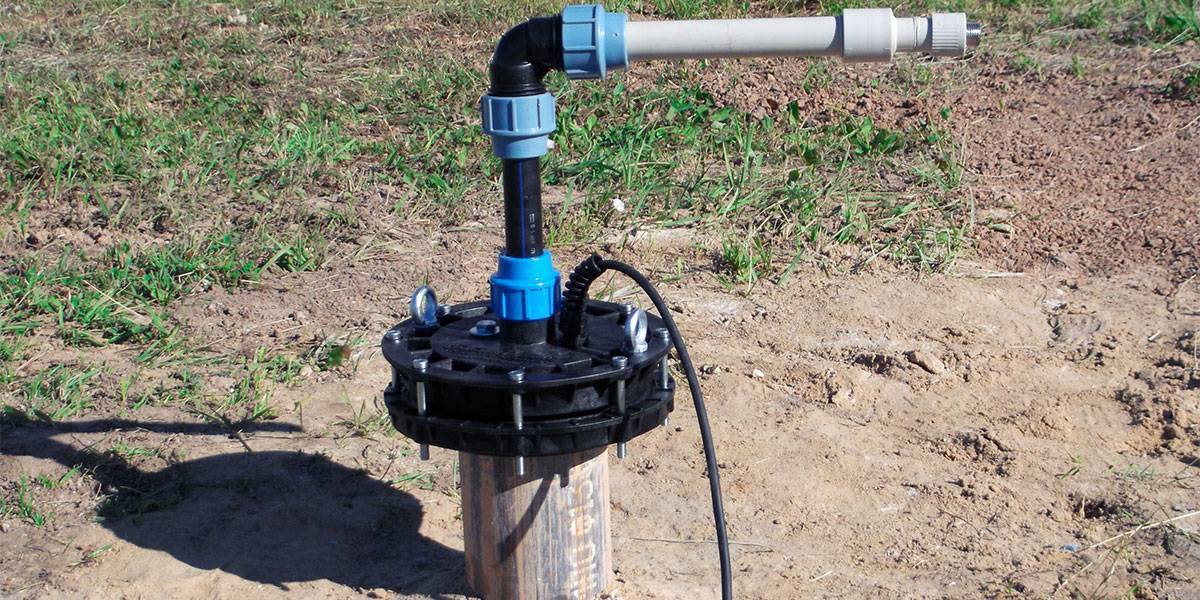

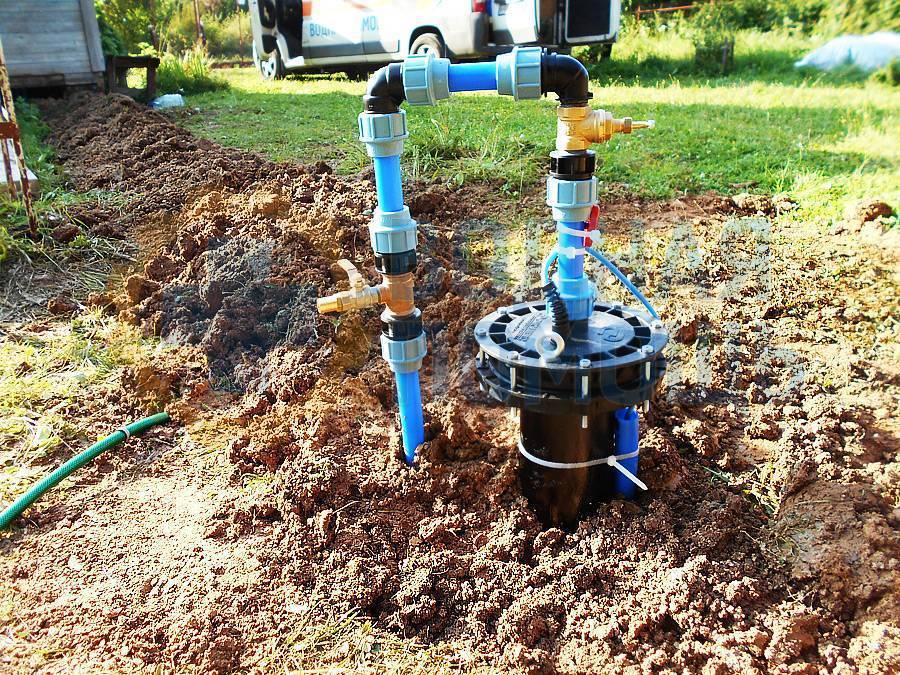

Оголовок для скважины

Для обустройства скважины также устанавливается оголовок. Основным его предназначением является защита скважины от попадания в нее различного мусора и талых вод. Другими словами оголовок выполняет функцию герметизации.

Оголовок

Из каких материалов изготавливают

Самые распространенные кессоны – металлические круглой формы. Под определенные нужды они могут быть квадратной или прямоугольной формы. Реже кессоны делают из пластика и железобетонных колец.

Металлический кессон

Стальная коробка, обработанная снаружи антикоррозийным покрытием с толщиной металла 3-6 мм.

Преимущества

Герметичность

Мы уделяем особое внимание качеству изготовления и качеству сварных швов;
Благодаря герметичности есть возможность установки в нем оборудования для скважины, в том числе электрического;
Простота монтажа (относительно бетонных колец и пластикового кессона);
Механическая прочность, устойчивость к давлению грунта;
Надежная фиксация в грунте. Пригрузка грунтом на тело плюс сварка с обсадной колонной предотвращает всплытие кессона;
Срок службы до 50 лет

Наша технология герметичного отвода воды от кессона, при котором металл не контактирует с водой, и внутренняя антикоррозионная обработка позволяет максимально долго эксплуатировать кессон без ремонта.

Наша технология герметичного отвода воды от кессона, при котором металл не контактирует с водой, и внутренняя антикоррозионная обработка позволяет максимально долго эксплуатировать кессон без ремонта.

Недостатки

  • Большой вес;
  • Необходимость сварочных работ. Наш кессон может комплектоваться компрессионным соединением и герметичными отводами. В данном случае отпадает необходимость в сварочных работах, что значительно облегчает процесс монтажа;
  • Подверженность коррозии. Плохая антикоррозионная обработка и неквалифицированный монтаж значительно сокращают срок эксплуатации кессона.

Пластиковый кессон

В последнее время набирает популярность способ обустройства скважины при помощи пластикового кессона. Давайте рассмотри его преимущества и недостатки.

Преимущества

  • Вес. В сравнении со стальным кессоном или бетонными кольцами он в несколько раз легче:
    • Вес пластикового кессона ≈ от 50 до 100 кг в зависимости от производителя;
    • Вес металлического кессона Ø1 м. ≈ 250 кг;
    • Вес 2-х бетонных колец с внутренним диаметром Ø1 м. и общей высотой 1,8 м. ≈ 1200 кг.
  • Не корродирует;
  • Срок эксплуатации более 50 лет.

Недостатки

  • Слабая прочность. Пластик под давлением грунта деформируется, в обводненных грунтах возможно всплытие кессона. В связи с этим, монтаж выполняется по определенной технологии, отсюда вытекает следующий недостаток;
  • Сложность монтажа:
    1. Монтаж выполняется на армированное бетонное основание с толщиной от 10 см. с последующим креплением к нему. Это необходимо для предотвращения всплытия кессона;
    2. Делается обсыпка пескобетонной смесью (цементным раствором), для защиты от давления грунта и сохранения формы кессона.

Заблуждения о пластиковом кессоне

  1. Хорошая теплоизоляция. Незамерзание воды в кессоне обеспечивается за счет тепла идущего от земли, а не за счет теплоизоляции. Бесспорно, теплопроводность металла выше, чем у пластика, только в случае с кессоном это не имеет большого значения;
  2. Хорошая гидроизоляция. Пластиковый кессон сам по себе герметичен, но он должен соединяться с обсадной колонной и трубопроводом, вот с герметизацией этих отводов иногда возникают трудности. Как и в большинстве случаев, важную роль здесь играет человеческий фактор. Хорошая гидроизоляция напрямую зависит от квалификации монтажника, впрочем, как и со стальным кессоном;
  3. Низкая стоимость.

Давайте сравним:

  Пластиковый Стальной
Средняя цена 41000 рублей 24000 рублей
Земляные работы При одинаковых размерах стоимости равны
Монтажные работы • Установка в котлован
• Герметизация отводов
Плюс
+ Перед началом работ необходимо изготовить армированное бетонное основание
+ выполнить обсыпку пескобетонной смесью
+ учесть время необходимое на дополнительные работы (2-3 дня)
• Установка в котлован
• Герметизация отводов
Итого: Общая стоимость оборудования и монтажа пластикового кессона
в два-три раза выше, чем для стального кессона.

Кессон из железобетонных колец

Железобетонные кольца для обустройства скважины используется монтажными организациями крайне редко.

Почему редко применяют:

  • Неудобство монтажа в связи с большим весом бетонных колец;
  • Негерметичность конструкции. Теоретически выполнить работы по гидроизоляции основания, колец и соединений возможно, для этого потребуется полный доступ к наружной поверхности кессона в готовом состоянии, что довольно трудозатратно;
  • Для возможности обслуживания необходимо предусмотреть установку дренажного насоса (сделать углубление), на случай затопления.

Железобетонный кессон позволяет выполнить отвод воды от скважины ниже глубины промерзания, во всем остальном он уступает возможностям металлического и пластикового кессона.

Ручное бурение скважины

Чаще всего, дачники интересуются, как пробурить скважину своими руками, а не просто колодец. Потребуется наличие такого оборудования для бурения скважин, как бур, бурильная вышка, лебедка, штанги и обсадные трубы. Бурильная вышка нужна для рытья глубокой скважины, с ее помощью осуществляется погружение и подъем бура со штангами.

Роторный способ

Самым простым методом устройства скважины для воды является роторный, осуществляемый при помощи вращения бура.

Гидробурение неглубоких скважин на воду можно осуществить без вышки, а бурильную колонну доставать вручную. Бурильные штанги делаются из труб, соединяя их между собой при помощи шпонок или резьбы.

Штанга, которая будет находиться ниже всех, дополнительно оборудуется буром. Режущие насадки делаются из листовой 3 мм стали. Во время заточки режущих кромок насадки нужно учитывать, что в момент вращения механизма бура они должны врезаться в почву по часовой стрелке.

Вышку монтируют над местом бурения, она должна быть выше бурильной штанги для того чтобы во время подъема облегчить извлечение штанги. После этого выкапывается направляющее углубление для бура глубиной примерно на два штыка лопаты.

Первые витки вращения бура вполне под силу сделать самостоятельно, но при большем погружении трубы потребуются дополнительные силы. В случае если бур невозможно вытащить с первого раза, нужно повернуть его против часовой стрелки и попытаться вновь его вытащить.

Чем сильнее углубляется бур, тем сильнее затрудняется движение труб. Чтобы облегчить эту задачу, грунт необходимо размягчать, поливая водой. При продвижении бура вниз через каждые 50 см бурильную конструкцию необходимо вынимать на поверхность и очищать от грунта. Цикл бурения повторяется заново. В момент достижения рукоятки инструмента уровня земли конструкцию наращивают дополнительным коленом.

По мере заглубления бура, вращения трубы затрудняется. Облегчить работу поможет размягчение грунта с помощью воды. В ходе продвижения бура вниз через каждые полметра бурильную конструкцию следует доставать на поверхность и освобождать от грунта. Цикл бурения повторяется вновь. На этапе, когда рукоятка инструмента сравняется с уровнем земли, конструкцию наращивают дополнительным коленом.

Так как подъем и очистка бура отнимают большую часть времени, нужно максимально пользоваться возможностями конструкции, захватывая и поднимая наверх как можно большую часть почвы. Таков принцип работы данной установки.

Бурение продолжается до тех пор, пока не будет достигнут водоносный слой, его легко определить по состоянию вынимаемой земли. Пройдя водоносный слой, бур следует погрузить еще немного глубже, пока не достигнет слоя, который располагается ниже водоносного, водоупорного. Достижение данного слоя даст возможность обеспечить максимальный приток воды в скважину.

Стоит заметить, что ручное бурение можно применять только для погружения до ближайшего водоносного слоя, обычно он залегает на глубине, не превышающей 10-20 метров.

Для того чтобы откачивать грязную жидкость, можно воспользоваться ручным насосом или насосом погружного типа. После того как будут откачаны два-три ведра грязной воды водоносный слой как правило очищается и появляется чистая вода. В случае если этого не происходит – скважину требуется углубить примерно еще на 1-2 метра.

Шнековый способ

Для бурения довольно часто используется шнековая установка. Рабочая часть этой установки очень сильно похожа на садовый бур, только намного мощнее. Он делается из 100-мм трубы с наваренными на нее парой витков шнека имеющими диаметр 200 мм. Для того чтобы сделать один такой виток, нужна круглая листовая заготовка с прорезанным в ее центре отверстием диаметр которого немного больше 100 мм.

Затем у заготовки по радиусу делается разрез, после этого в месте разреза кромки разводят в двух разных направлениях, которые перпендикулярны плоскости заготовки. По мере того, насколько глубоко погружается бур, штангу, на которой он крепится, наращивают. Инструмент вращается вручную при помощи длинной ручки, изготовленной из трубы.

Бур необходимо извлекать примерно через каждые 50-70 см, а из-за того, что, чем больше он будет углубляться, он будет становиться тяжелей, поэтому потребуется установить треногу с лебедкой. Таким образом, можно пробурить скважину для воды в частном доме несколько глубже, нежели вышеперечисленными способами.

Можно также использовать ручной метод бурения, который основывается на использовании обычной дрели и гидропомпы:

Выводы и полезное видео по теме

Из вышесказанного несложно сделать вывод о том, что все работы по обустройству и дальнейшей эксплуатации скважины не представляют проблемы. Не обязательно быть инженером или иметь опыт в данной сфере. Все рекомендации описаны достаточно подробно, и чтобы иметь их под рукой всегда, нужно сохранить страницу в закладках браузера. А видео будет наглядным руководством.

Правильно подобрав тип оборудования и защитного сооружения, можно обеспечить семью чистой питьевой водой, не затратив при этом деньги на оплату услуг специализированной компании. Но если процедура покажется сложной, специалистов придется нанять. Зато это гарантия того, что система будет работоспособной многие годы с первого дня ввода системы в эксплуатацию.
