Ручной насос для воды из скважины: обзор моделей и цена

Откачка воды из источника: суть процесса

Частный дом нуждается в надежном дренажном насосе. Ведь только с помощью этого агрегата можно понизить уровень дренажной системы, перекачать фекальные стоки. Кроме того, дренажный насос пригодится и в процессе водоотведения из строительных котлованов и во время устранения прорыва грунтовых вод в подвальное или цокольное помещение.

Дренажный насос для откачки грязной воды

Но эти «работы» дренажное оборудование делает лишь время от времени, а выкачку воды из колодца, перед чисткой источника, владельцу загородного участка, оснащенного системой автономного водоснабжения, придется делать постоянно. Ведь на стенках и щебневой подсыпке на дне колодца оседает как вредная, так и нейтральная микрофлора, которую можно удалить только скребком. Да и хлорирование источника – самый распространенный способ повышения качества воды – требует обязательной откачки жидкости, загрязненной убивающим бактерии и водоросли хлором.

Насос погружают на самое дно, предварительно закрепив на подставке-основании.Причем, независимо от причины,  процесс откачки воды реализуется примерно одинаково, а именно:

  • Напорный шланг от насоса выводят из колодца или скважины, направляя в траншею, отводящую воду от прилегающего к шахте источника грунта.
  • Далее насос включают и оставляют в работающем положении до того момента, пока вся шахта не опустеет.

Как видите: без насоса такую работу не сделаешь. Да и с первым попавшимся агрегатом – тоже не сделаешь. Ведь маломощный насос может откачивать такой же объем жидкости, который генерирует сама скважина. Поэтому для такой работы нужен по-настоящему производительный насос с максимально возможной глубиной погружения.

Основные этапы обустройства скважины

Владельцы домохозяйства, не располагающие достаточным количеством времени, знаниями и умениями разбираться в схемах коммуникаций, всегда могут поручить эту ответственную работу специалистам.

Свежие записи Вьющиеся растения, которые особенно опасно держать в квартиреКак своими силами сохранить морковь свежей и сочной до самого летаСадовые растения, от которых дачники в последнее время спешат избавиться

Особо мастеровитые сделают все сами. Но даже, если вам кто-то будет проводить все работы, вам нужно будет все проверить. Итак, организация автономного водоснабжения проходит в несколько этапов.

Для установки кессона необходимо подготовить яму, которую следует выкопать вокруг скважины на глубину 1,8-2 метра. Размеры ямы определяются габаритами емкости, в среднем ширина ее составляет 1,5 метра. В результате должен образоваться котлован, посреди которого торчит обсадная труба.

Если яма наполняется грунтовыми водами, необходимо создать дополнительное углубление для того, чтоб своевременно осуществлять их откачку.

В дне самого кессона необходимо вырезать отверстие, равное диаметру изолирующей обсадной трубы. Подготовленный кессон можно опускать в яму, размещая по центру ствола скважины. После этого обсадную трубу можно обрезать и приваривать к дну кессона электросваркой.

К собранной конструкции необходимо присоединить трубу для вывода воды и электрический кабель насоса. Кессон засыпается слоем грунта: над поверхностью должна остаться лишь крышка, выступающая входом в сооружение.

Ручной насос для воды из скважины: обзор моделей и цена

Кессоны монтируются ниже уровня промерзания грунта и дополнительно оборудуются: подъемной лестницей, гидроаккумулирующим баком, насосами, компрессорами и другими эксплуатационными водоподъемными устройствами

Несмотря на то, что сам процесс установки насоса достаточно прост, при его монтаже необходимо учитывать некоторые нюансы:

  • перед установкой насоса тщательно очистить скважину, прокачивая воду до тех пор, пока вода не перестанет давать осадок в виде песка и других частиц;
  • насос в скважине размещают так, чтобы он не доставал на 1 метр до дна источника, и при этом был полностью погружен в воду;
  • параллельно с монтажом насоса производят установку пластиковой трубы (по ней вода подается наверх), и кабеля (для управления работой двигателя насоса);
  • пускозащитное устройство и обратный клапан монтируются после предварительной установки насоса;
  • после установки системы, регулировать давление в баке необходимо с таким расчетом, оно должно составлять 0,9 от давления при включении;
  • трос, при помощи которого насос крепится к крышке оголовка, должен быть выполнен из нержавейки или иметь водонепроницаемую оплетку.

Произведя монтаж насоса можно устанавливать оголовок, который герметизирует и защищает устье скважины.

Обеспечить бесперебойную подачу воды невозможно без установки гидроаккумулятора.

Ручной насос для воды из скважины: обзор моделей и цена

Гидроаккумулятор можно установить как в самом кессоне, так и подвальной части здания

Принцип действия системы довольно прост – после включения насоса пустой бак наполняется водой. При открытии крана в доме, вода в него поступает из гидроаккумулятора, а не напрямую из скважины. По мере расходования воды насос вновь автоматически включается и закачивает воду в бак.

Монтаж емкости в инженерную систему необходимо произвести, оставляя свободный доступ для ремонта или замены в дальнейшем. В месте установки бака, по ходу движения воды, должен быть предусмотрен обратный клапан. До и после размещения бака необходимо установить дренажный кран для слива воды. Закрепление гидроаккумулятора с применением резинового уплотнителя позволит снизить уровень вибрации.

Скважинные насосы поршневого типа

Используя все те же подручные средства можно собрать оснащение, способное поднять водяной столб грунтовых вод на поверхность. Это возможность сконструировать ручные насосы для воды своими руками для скважинных источников, глубина которых достигает 8 м.

Ручной насос для воды из скважины: обзор моделей и цена

Работа не требует спешки, а вот внимание и аккуратность понадобятся. Эффективность определяется герметичностью конструкций, а значит, вся геометрия изготавливаемых деталей должна быть точной

Изготовление гильзы

Для этого подойдут автомобильные гильзы. Главное, чтобы внутренняя поверхность не имела дефектов в виде сколов, царапин, выработки, которые могут привести к отсутствию герметичности. Тыльную сторону глушат, приварив днище, наружный диаметр которого не больше внутреннего диаметра обсадных труб скважины.

Отверстие для штока имеет щелевидную форму, и это одна из особенностей конструкции. Сверху гильзу можно накрыть крышкой, но она несет лишь декоративную функцию, и без этого можно обойтись.

Монтаж поршней насоса

Для этого нужны две металлических дисковых пластины. Между ними прокладывается резиновая прокладка, диаметр которой таков, чтобы по периметру она выступала на сантиметр. Вся конструкция стягивается болтами. Главное, что размеры резины совпадали с размерами гильзы. Зазоров не должно быть.

Резиновый клапан лепесткового типа

Принцип действия устройства сводится к тому, что резиновый диск, закрепленный болтом с шайбой, накрывает все впускные отверстия. Получается, что через них жидкость может пройти, отогнув резину, а в обратном направлении – не может, так как создается прижимное давление.

Сборка и пусканаладка

Горловину скважины имеет смысл оснастить резьбой. Это обеспечит беспрепятственный доступ к насосу. В то же время конструкции будет достаточно герметичной. Такое оборудование позволит поднимать воду с глубины 8 метров. Если скважина глубже, потребуется иная конструкции.

Устройство и схема гидравлического насоса с ручным приводом

Ручной насос для воды из скважины: обзор моделей и цена

Схема гидравлического насоса ручного

Ручной гидронасос состоит из двух главных частей, качающий узел (1) и гидравлический бак (2). Они соединены между собой шпилькой (3).

Залив жидкости через отверстие, предварительно открутив закрывающую его пробку (4).

Ручка (6) с рычагом (7) приводит в движение плунжер (8) первой и второй ступеней, сделанных как одна деталь.

Качающий узел имеет двухступенчатую структуру.

Популярные статьи  Обзор септика «Росток»: устройство, модельный ряд, достоинства и недостатки

Защиту от перегрузки осуществляет предохранительный клапан (9).

Скидывание давления и извлечение гидравлической жидкости из полости цилиндра в бак происходит с помощью винта (10).

Достоинства и недостатки

Водяные насосы, которые работают ручным способом, имеют ряд положительных и отрицательных качеств. К достоинствам конструкций можно отнести несколько характеристик.

  • По сравнению с электрическими моделями механические устройства имеют значительно более низкую стоимость.
  • Если электронасосы могут украсть в случае незащищенности участка, то унести с участка механические сооружения гораздо сложнее.
  • Конструкция с ручным управлением очень редко ломается. Такое изделие является весьма долговечным по сроку службы.
  • Механический насос можно установить практически в любом месте участка, поскольку устройство неприхотливо к месту расположения.
  • Данный агрегат вполне может работать в автономном режиме.
  • Ручные конструкции легко можно отремонтировать самостоятельно в случае поломки. Это поможет избежать дополнительных расходов на услуги специалистов.
  • Механические насосы позволяют экономить электроэнергию.

Среди основных минусов механических агрегатов можно выделить:

  • необходимость физической работы для осуществления подачи воды;
  • отсутствует возможность непрерывной подачи жидкости.

Стоит также обратить внимание на положительные и отрицательные качества конкретных моделей

  • Существенным преимуществом крыльчатого насоса является непрерывное поступление воды, направление движения рабочей рукоятки при этом не играет особой роли. Но минусом устройства является невысокий уровень КПД. И также подобные насосы нельзя использовать для загрязненной воды.
  • Достоинством мембранной конструкции является простота ее устройства. Слабая сторона – высокая степень износа мембраны. Но данная проблема может вполне легко решиться, потому что мембранные насосы нетрудно отремонтировать. Для этого достаточно просто приобрести запасную мембрану, или сразу купить ее в комплекте с устройством.
  • Штанговые модели обладают довольно интенсивной всасываемостью воды из-за наличия в конструкции вакуума.

Штанговая ручная помпа — ее особенности

Этот тип насоса также известен как штоковый. Используется он в случаях, когда зеркало воды залегает глубже 12 метров. При таких параметрах поршневый тип справиться не может. По своей конструкции они немного похожи. Основной рабочий узел – цилиндр и поршень. Процесс выкачки осуществляется практически по той же схеме, что и в случае с поршневым аналогом. Однако они различаются тем, что сама помповая часть располагается непосредственно в водоносном слое. Вы можете рассмотреть его особенность на схеме:

Ручной насос для воды из скважины: обзор моделей и ценаНа схеме изображена конструкция штангового насоса во всех деталях

Рабочий цилиндр находится непосредственно в толще воды. Для установки такого насоса необходима скважина с обсадной трубой. Рабочий цилиндр с основной частью связан напорным трубопроводом, внутри которого имеется штанга или шток. Именно он приводит в движение поршень. Что касается наличия клапанов, то здесь их также 2, первый расположен на заборном патрубке цилиндра, а второй на поршне.

Исходя из этой схемы становится понятным, что подача наверх происходит не просто методом всасывания. Располагающийся в водоносном слое рабочий цилиндр создает столб. Каждое движение поршня вверх-вниз создается давление, пополняя имеющийся столб новым объемом жидкости. По такой схеме воду можно поднять даже с глубины 30 метров.

Если сравнивать между собой поршневый и штоковый агрегаты, то при использовании последнего требуется приложить больше усилий на то, чтобы поднять воду на поверхность. По этой причине рычаг насоса часто делается удлиненным. Это позволяет при меньших трудозатратах добиться максимального хода поршня.

Подобные установки сложнее. Это касается и монтажных работ, и последующего обслуживания. Однако, если на вашем дачном участке отсутствует электричество, а водоносный слой располагается на глубине 25–30 метров, то штоковый насос является попросту незаменимым.

Самодельный ручной насос для воды. Схема и принцип работы.

Я поделюсь опытом изготовления самодельного ручного поршневого насоса для воды, которым пользуюсь вот уже два года и который легко может сделать каждый.

Обычно каждый начинающий садовод в первую очередь испытывает необходимость в воде для орошения участка. Ведь если она далеко, да к тому же лето засушливое, нужно очень много труда, чтобы полить сад. Совсем другое дело, когда на участке есть колодец и насос, подающий из него воду.

Он установлен у меня в шахтном колодце и подает воду на высоту 4,5—5,0 метра. Расстояние от поверхности воды до насоса 5,5—6,0 метров. Накачивает воду он легко и не требует больших физических усилий: 8—10 движений поршня — и ведро наполнено до краев.

Схема ручного насоса для воды:

Материал, необходимый для изготовления: металлическая бесшовная труба диаметром 90 и длиной 450 миллиметров, четыре фланца — из них два приварить к цилиндру (в крайнем случае можно обойтись и без них), три стальных патрубка, хорошая резина для клапанов, кусок текстолита, немного фетра, латунный стержень (штанга) диаметром 16 и длиной 800 миллиметров и ряд крепежных деталей.

устройство ручного насоса для воды :

1, 12, 13, 17 – фланцы; 2 -сальниковая набивка; 3 — гайка сальника; 4 — патрубок диаметром 1 дюйм; 5—цилиндр насоса; 6 — шайба поршня диаметром 30—35 мм; 7 —текстолитовая шайба поршня; 8 — шайба диаметром 45 мм; 9 — нижний резиновый клапан; 10 — паранитовая прокладка; 11 — всасывающая труба диаметром 1,5 дюйма; 14 — фетровая прокладка; 15— верхняя резиновая прокладка; 16 — штанга диаметром 16 мм.

Принцип работы ручного поршневого насоса для воды

При движении штанги вверх верхний резиновый клапан (в сборе 14, 7, 15) плотно прилегает к корпусу цилиндра 5, а нижний клапан 9 открывается и засасывает воду. При движении штанги вниз нижний клапан 9 плотно прижимается к фланцу 12 и закрывает отверстие для входа воды через трубу 11. В это время у верхнего клапана отгибаются края фетровой 14 и резиновой 15 прокладок до шайбы 6, и вода проходит через отверстия текстолитовой шайбы — 7.

При следующем движении поршня вверх нижний клапан открывается, а верхний резиновый плотно прилегает к стенкам цилиндра, и вода выталкивается в нагнетательную трубу, а в цилиндр 5 поступает новая порция воды снизу. Перед опробованием насоса цилиндр надо залить водой Кроме того, надо учесть, что работа поршня во многом зависит от качества резины, поэтому лучше брать такую в которой содержится больше каучука.

В приведенных чертежах указаны размеры отдельных деталей, но строго придерживаться их нет необходимости, тем более, что практически при изготовлении не всегда возможно достать именно такой материал. Поэтому можно брать, например, цилиндр диаметром не 90, а 80 миллиметров, штангу диаметром не 16, а 18 миллиметров, соответственно меняя размеры других деталей.

На что смотреть при выборе насоса?

Перед окончательным выбором следует обратить внимание на несколько ключевых технических характеристик насосного оборудования. Одной из таких характеристик является производительность

Она измеряется в л/мин или в куб. м/час и означает объём перекачиваемой воды за минуту или час. Для семьи из 2-3 человек этот показатель должен достигать 45 л/мин или 2,5 куб. м/час минимум

Одной из таких характеристик является производительность. Она измеряется в л/мин или в куб. м/час и означает объём перекачиваемой воды за минуту или час. Для семьи из 2-3 человек этот показатель должен достигать 45 л/мин или 2,5 куб. м/час минимум.

Популярные статьи  Как сделать подъемные гаражные ворота своими руками: виды, схемы и этапы сборки

Этот показатель можно рассчитать самостоятельно. Суммируйте расход воды всех точек забора (потребителей) в доме и умножьте на коэффициент 0,6. Число 0,6 означает, что одновременно используется не больше 60% от всех точек забора воды.

Коэффициенты для расчёта производительности представлены в л/мин и в куб. м/час. Для вычислений выбирайте только значения тех точек забора, которые есть в доме

Максимальный напор – это важный показатель. От силы напора зависит, будет ли насос перекачивать достаточное количество воды для ваших нужд. Для его расчёта необходимо суммировать динамический и статический уровни воды. Затем добавить 10% от полученной суммы.

Есть более сложные формулы, в которых учитывается расстояние до дома и количество точек забора воды. Если вы не хотите проводить сложные вычисления самостоятельно, то обратитесь за консультацией к специалисту.

Статистический уровень воды или глубина до зеркала – это расстояние между реальным уровнем воды и верхней точкой скважины. Если это расстояние не превышает 10 метров, то следует выбирать поверхностный насос.

Некоторые специалисты считают, что этот показатель должен находиться в пределах 2-7 метров. В иных случаях ориентируйтесь на погружной. Отметим, что последний более долговечный, почти бесшумный, а также мощный.

Поверхностные насосы довольно тяжёлые и шумные. Они идеально подойдут, если колодец или скважина глубиной до 10 метров

Также важна высота водяного столба или динамический уровень – это расстояние от кромки воды до дна скважины. Нужно учесть глубину колодца или скважины, так как в паспорте к насосу этот параметр также прописывается. Эти показатели, в идеале, должны совпадать

Стоит принимать во внимание и высоту самого насоса по отношению к скважине

Мощность оборудования фиксируется в Вт и означает, сколько электроэнергии будет «тянуть» насос. Не приобретайте насос с запасом мощности, иначе вы просто переплатите за электроэнергию.

Обратите внимание на материал корпуса, он должен иметь защиту от коррозии. Немаловажными являются и детали

Проверьте, хотя бы визуально, качество сборки, колёса. Лучше всего, если они «плавающие» и сделаны из прочного технического пластика.

Ключевой рабочий инструмент центробежного гидронасоса – это колесо. Чаще всего оно изготовляется из сплава цветных металлов, нержавеющей стали или чугуна.

Больше советов по выбору подходящей модели насоса для скважины мы привели в следующей статье.

В корпусе центробежного насоса находится рабочее колесо с лопастями, которые и перекачивают воду. В мощных приборах таких колёс может быть несколько

В рабочее состояние колесо приводит электродвигатель. Центробежная сила вытесняет воду к краю колеса от его центра. Таким образом, формируется зона повышенного давления и жидкость поступает по трубам до точек водозабора (кухня, ванна, полив). Затем давление снижается, и процесс начинается снова.

В некоторых центробежных насосах есть гидроаккумулятор. Это бак с мембранным элементом. Он используется для поддержания необходимого давления в трубах, по которым вода, при помощи насоса, поступает из скважины и в дом. Он незаменим для скважин и колодцем глубиной от 10 до 30 метров.

Ещё одним важным элементом считается обратный клапан. Принцип его действия заключается, в том, чтобы у воды не было возможности двигаться в обратном направлении, то есть из дома по трубам в скважину.

Стоит также учитывать, какую воду сможет перекачивать насос. Если вода в скважине с примесями извести, глины или песка, то это нужно обязательно озвучить перед покупкой. Иначе насос забьётся и раньше срока выйдет из строя.

Перед покупкой, узнайте расположение сервисных центров и наличие деталей (хотя бы ключевых) к выбранной модели насоса.

Если вы хотите устанавливать насос самостоятельно, то обязательно внимательно читайте инструкцию к прибору и проконсультируйтесь со специалистами.

Учитывая эти характеристики, вы без труда подберёте подходящую модель насоса.

Рейтинг погружных насосов

В рейтинг вошли лучшие погружные насосы, которые прошли строгий отбор. Все модели получили высокие оценки качества экспертов, большой процент положительных отзывов рядовых пользователей. При отборе учитывалось соответствие по следующим ключевым параметрам:

  • Мощность;
  • Производительность;
  • Контроль уровня воды;
  • Высота поднятия;
  • Дальность перекачки;
  • Максимальное давление;
  • Категория назначения;
  • Номинальный вес;
  • Метод установки;
  • Защита от перегрева, сухого хода;
  • Материал корпуса;
  • Функциональность;
  • Уровень шума;
  • Рабочая температура.

Также учитывались характеристики безопасности, стоимость, срок гарантии. Рассматривались плюсы и минусы каждой отдельной модели. В результате, лучшие номинанты были расформированы в три категории по применению.

Ручной насос для воды из скважины: обзор моделей и цена

Лучшие насосы для повышения давления воды

Когда нужен насос для откачки воды

Ситуации, когда нам нужен специальный насос для откачки грязной воды, как правило, типичны:

  • Откачивание фекальных вод из септиков.
  • Ликвидация последствий коммунальных аварий.
  • Откачивание дренажных вод.
  • Обслуживание бассейнов, садовых прудов.
  • Полив растений грунтовой водой из поверхностных источников.
  • Использования при пожаротушении для забора воды из пожарных водоемов.
  • Применение в различных производственных процессах и т.д.

Торговля предлагает огромный выбор насосов для откачки грязной воды разных марок и производителей. Поэтому его приобретение следует начать с изучения сведений о них. Время на это не будет потеряно впустую, так получится и грамотно выбрать нужный насос, и грамотно потом его эксплуатировать.

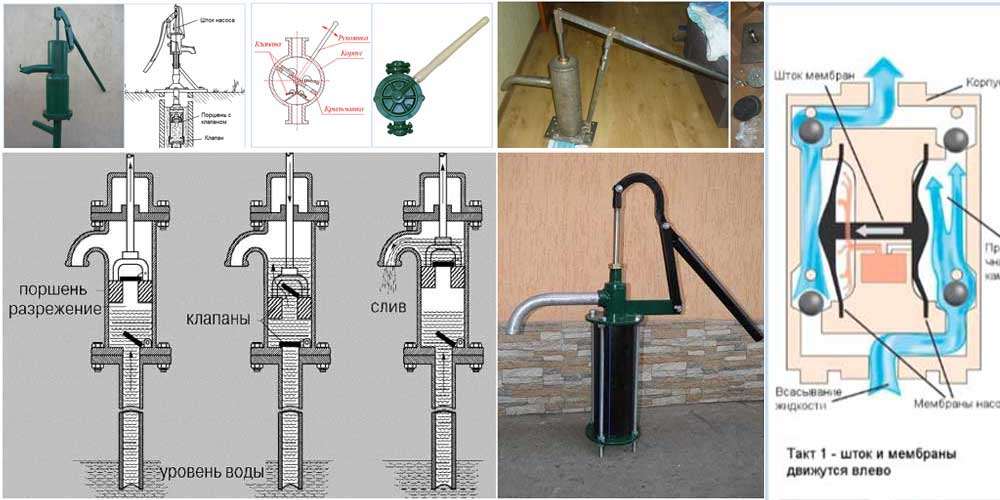

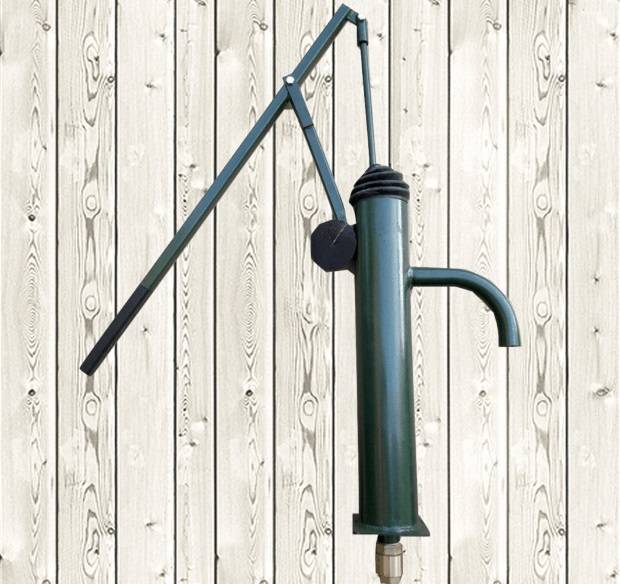

Виды ручных насосов и примерные цены моделей

Ручной насос для воды из скважины: обзор моделей и ценаИдеальным выбором ручные насосы будут в том случае, когда на участке не подведено электричество, или оно подается с перебоями. Также о них следует задуматься и в ситуации, когда у владельца нет средств на приобретение электрического насоса. Такой вариант подойдет в том случае, если источник воды располагается на незначительный глубине, а денег на текущий момент недостаточно для установки качественного дорогостоящего устройства. Тогда при помощи ручных насосов можно эффективно решить проблему подачи жидкости разными способами, которые будут определяться глубиной залегания воды и степенью ее загрязненности.

Исходя из варианта исполнения, все ручные насосы для скважин могут быть классифицированы на четыре типа:

  • крыльчатые;
  • поршневые;
  • штанговые;
  • мембранные.

Для получения подробного представления о работе этих изделий, возможностях, следует вначале ознакомиться с их конструкцией, назначением и стоимостью.

Крыльчатые

По своему исполнению они представляют самовсасывающие механизмы. Основными элементами являются корпус, крыло, рычаг, всасывающий элемент, валы и несколько клапанов. Работают эти агрегаты следующим образом: за счет работы ручного рычага приводится в движение крыло, благодаря вращению которого начинает функционировать всасывающий элемент. Цена на модели обычной комплектации составляет не менее 3100 р. Стоимость моделей, которые оснащены бронзовым корпусом, находится на уровне 11800-19400 р.

Штанговые

Их возможности позволяют обеспечивать подачу воды с глубины до 30 метров. Эти модели имеют аналогичное устройство, что и поршневые модели. При этом на конце имеют вытянутую форму, что делает ее похожей на штангу. Для изготовления составных узлов оборудования используют различные материалы, выбор в пользу которых делается с позиции обеспечения требуемых технических характеристик устройства. Агрегаты получили применение в прямых вертикальных шахтах. При этом подобные установки не подходят для использования на наклонной местности.

Популярные статьи  Для чего нужен нижний ящик в газовой плите: способы применения плиточного поддона

Поршневые

Ручной насос для воды из скважины: обзор моделей и ценаДействие этих установок заключается в создании давления на выходе. Они подходят для предварительного наполнения самовсасывающих электронасосов. Так, у модели ручного насоса НБУ900 имеется корпус из нержавеющей стали, а в качестве материала для поршневого кольца и уплотнения использован фторопласт.

Благодаря применению устойчивых к коррозии материалов оборудование можно применять в более широких сферах. Вдобавок к этому они обеспечивают более привлекательный вид аппарата. Он подходит для транспортировки не только обычной воды, но и других веществ: светлых нефтепродуктов, спиртов, растворителей и кислот, имеющих предельную кинематическую вязкость на уровне 300 сСТ.

Подобные насосы не подходят для выкачивания воды из артезианских скважин. Однако они способны стать прекрасной альтернативой поверхностным электрическим насосам, чтобы доставлять подземные воды на поверхность. Цена на такие установки составляет 26400 р.

Мембранные

Эти изделия подходят для добычи загрязненных вод. В конструкции предусмотрены самоочищающиеся клапаны, выполненные в виде перекатывающихся шаров, которые позволяют избежать заклинивания механизмов. Среди предусмотренных в устройстве этих аппаратов узлов отсутствуют трущиеся элементы, способные быстро выходить из строя во время перекачки жидкостей, содержащих абразивные частицы. В качестве материала для корпуса используется чугун, а для мембраны и клапанов применяется маслобензостойкая резина.

Такие насосы можно эксплуатировать лишь в вертикальном положении, причем ручка должна быть направлена вниз, верхний патрубок будет обеспечивать напор, а нижний — всасывание. С торцов корпуса предусмотрены два уха, благодаря которым можно установить аппарат к стене. Насосные установки мембранного типа D 40 в Новосибирске стоят в пределах 7500-11750 р. Они позволяют выкачивать воду, находящуюся на глубине не более 6 метров.

Гидравлические

Среди их достоинств следует выделить небольшой вес и габариты. С помощью этих изделий можно выкачивать воду лишь в том случае, если они будут применяться в качестве дополнения для гидравлического оборудования, обладающего необходимыми параметрами и пружинным возвратом штока. Стоят такие модели 4400 р.

Ручная помпа своими руками

Описанную ниже систему ручной водокачки можно взять как основу для создания стационарного водоподъёмного поста в колодце или скважине.

Нам нужны:

  • Канализационная труба ПВХ 50 мм с несколькими отводами, заглушкой, манжетами-уплотнителями — 1м.
  • Клапан обратный 1/2″ в количестве 2 шт, канализационная труба ППР 24 мм,
  • Также резина, болты и гайки с шайбами на 6-8 мм, несколько хомутов, зажимы фитинговые и другие сантехнические детали.

Существует несколько способ сборки такого насоса.

Слив через ручку

Данная модель самая простая из тех, что можно собрать дома: шток изготавливается из ППР трубы, вода в нем поднимается и выливается сверху. Гильза делается из трубы диаметром в 50 мм длиной 650 мм. Насос получается самый простой из домашних — вода поднимается по штоку поршня, который выполнен из ППР трубы и изливается сверху.

Ручной насос для воды из скважины: обзор моделей и цена

Слив воды через ручку

Итак:

  • Гильзу изготавливаем из трубы диаметром 50 мм длиной 650 мм. Клапан должен быть кольцевым лепестковым: просверлите 10 отверстий диаметром 6 мм, вырежьте круглый резиновый лоскут в количестве 3-4 штуки диаметром 50 мм.
  • Лоскут закрепляем по центру заглушки, используя болты или клёпки (саморез не подойдёт). Таким образом, мы получим лепестковый клапан. Можно не делать клапан самостоятельно, а врезать в торцевую заглушку заводской. При этом стоимость насоса возрастёт на 30%.
  • В гильзу устанавливаем заглушку, используя герметик через утеплители, при этом дополнительно фиксируйте саморезами через стенку основания гильзы.
  • Следующий элемент насоса — поршень. В трубу ППР устанавливается обратный клапан.

  • Для изготовления головки поршня воспользоваться можно отработанной носовой частью герметика 340 мл. Предварительно труба нагревается и помещается в гильзу. Тем самым головка приобретёт нужную форму и размер.
  • Следом её подрезают и устанавливают последовательно на обратный клапан при помощи муфты, имеющей наружную резьбу, или используют накидную гайку.
  • Поршень вставляем в основу насоса и делаем верхнюю заглушку, которая не обязательно может быть герметична, но при этом шток должен держаться ровно.
  • Устанавливаем сгон на свободный конец трубы, одеваем на него шланг. Насос такой конструкции очень надёжен, но немного неудобен — точка cлива воды находится в постоянном движении и расположена близко к оператору. Данный вид насоса можно немного изменить.

Сборка бокового слива

Все делается следующим образом:

Включаем в гильзу тройник-угол 35 градусов. Делаем в трубе-штоке большие отверстия, при этом не нарушая жёсткости, как вариант, можно применить стержневой шток.

  • Основное достоинство и преимущество описанных помп — невысокая цена конструкции. Заводской клапан стоит приблизительно 4 доллара, труба около доллара за 1 метр. А все остальные детали в сумме выйдут на 2-3 доллара.
  • Получим насос стоимостью менее 10 долларов. Ремонт таких насосов также обойдётся в копейку путём замены нескольких «прочих» дешёвых деталей.

Спиральный гидравлический поршень

Ручной насос для воды своими руками в таком исполнении сделать немного сложнее. Но зато у него больше производительность. Такой вид поршня чаше всего применяют при качке воды из водоёмов с течением на небольшое расстояние.

Итак:

  • Устройство в основе имеет карусель с лопастями, напоминающее внешне колесо водяной мельницы. Речной поток как раз и приводит колесо в действие. А насосом в этом случае служит из гибкой трубы 50-75 мм спираль, которая закреплена к колесу хомутами.
  • К заборной части присоединяется ковш диаметром 150 мм. Вода в трубопровод будет поступать через главный узел (трубный редуктор). Его можете взять как у заводского насоса, так и ассенизаторского.
  • Редуктор должен быть плотно закреплён к основанию, которое неподвижно, и располагаетсяя по оси колеса. Максимальный подъём воды равен длине трубы от забора, который во время работы находится в воде. Это расстояние получается от точки погружения насоса в воду до точки выхода. Именно это расстояние проходит водозаборный ковш насоса.
  • Система работы такого насоса проста: когда он погружён в воду, в трубопроводе образуется закрытая система с воздушными участками, вода идёт по трубе к центру спирали. Единственный минус такого водяного насоса — активатором являемся водоём, таким образом его использование подойдёт не каждому.

Данный насос послужит отличным поливочным средством в сезон. Цена его зависит от используемого материала.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
