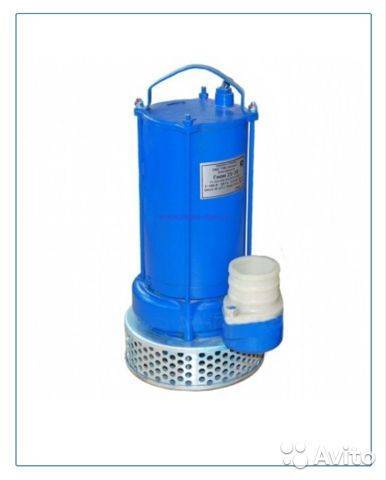

Обзор водяного насоса “Гном”: устройство, характеристики и особенности эксплуатации

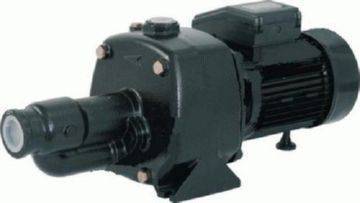

Как правильно выбрать насос для дома

Какую еще разницу можно отметить для самовсасывающих насосов разных типов?

  1. Центробежные агрегаты превосходят вихревые по своим габаритам и массе. При этом они работают намного тише и могут перекачивать через себя без страха поломки воду с достаточно крупными инородными включениями. Например, фекальные и дренажные насосы имеют именно такое строение. Вихревые агрегаты достаточно чувствительны, поэтому перед ними обязательно ставятся фильтрующие установки, очищающие воду.
  2. Центробежные насосы считаются более надежным оборудованием. Срок их службы при регулярном обслуживании может составлять 20 лет и более. В ремонте они тоже достаточно просты – деталей продается много, все при желании можно сделать самому, если есть хотя бы базовые знания строения электромоторов.
  3. Про расход электричества и КПД мы уже писали, повторяться не будем.

Перед покупкой обязательно попросите паспорт изделия и ознакомьтесь с его рабочими характеристиками. Нас интересует следующее:

  1. Первым делом смотрим на производительность и мощность. Этот параметр нужно сопоставить с удаленностью скважины от дома, глубиной, с которой агрегат поднимает воду, объемом всего водопровода и с максимально возможным объемом расхода воды ежемоментно. Перед походом в магазин вам нужно произвести соответствующие расчеты, чтобы не пришлось гадать – хватит или нет. Методика проведения таких расчетов не сложна, ее легко отыскать в сети. Также вы можете воспользоваться удобными онлайн калькуляторами, в которые нужно просто вбить все необходимые данные.
  2. Минимальное давление, которое должно быть в системе, составляет 0,3 Бар. Оно должно быть постоянным, иначе бытовая техника, подключенная к водопроводу, может просто выйти из строя.
  3. Так же стоит соотнести возможности вашего насоса с диаметром обсадной трубы скважины и ее максимальной производительностью. Такую информацию лучше получить от специалистов, выполнявших бурение на вашем участке.

Чему отдать предпочтение

Обзор водяного насоса “Гном”: устройство, характеристики и особенности эксплуатации

Единого универсального совета для выбора насоса самовсасывающего типа не существует. Рекомендации можно свести к следующим нюансам:

Центробежные аппараты имеют крупные габариты и отличаются практически бесшумной работой. К их недостаткам относят малую производительность и возможность работы с глубиной не больше 8-10 метров. Это хороший выбор для установки в доме и подключения к неглубокому колодцу, а также в качестве сезонного варианта для полива грядок с забором воды из реки или озера.

Для работы со скважинами средней глубины лучшим выбором станет вихревой насос.

Он мощнее, работает с глубиной до 15, а при имеющемся эжекторе и до 30 метров. Такой насос можно установить внутрь скважины, погрузив его в воду (специальные погружные модели). Добавим, что думать о выборе насоса нужно уже на этапе бурения скважины.

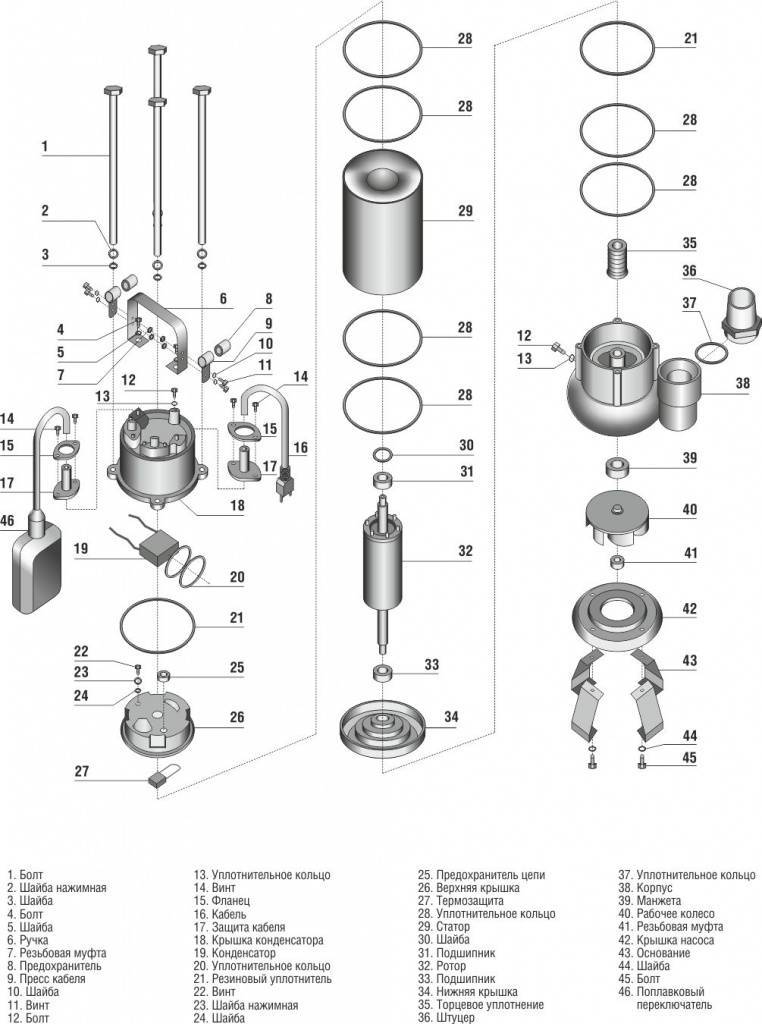

Как правильно разобрать агрегат

Обзор водяного насоса “Гном”: устройство, характеристики и особенности эксплуатации

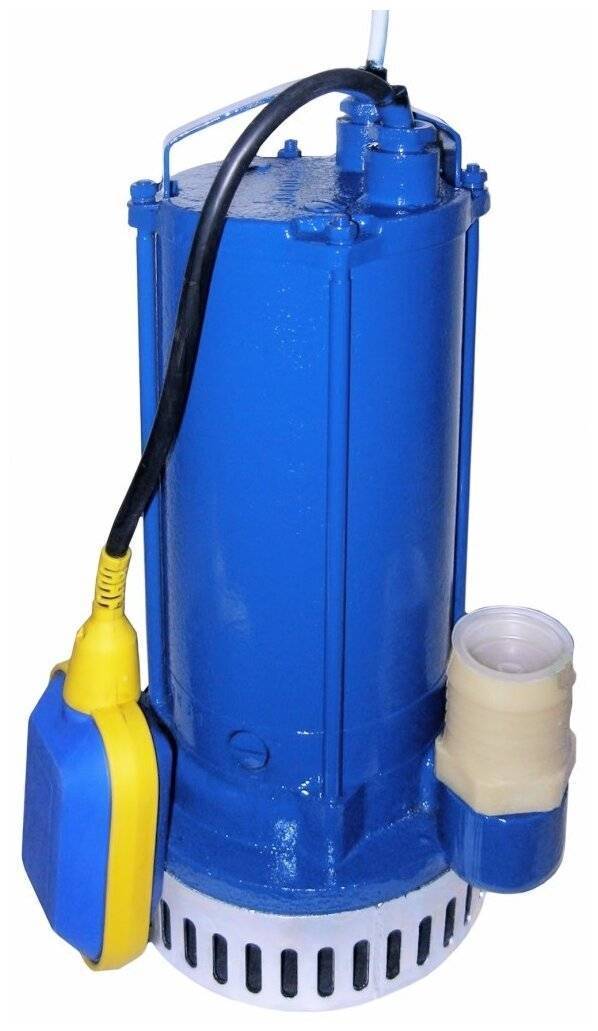

Ремонт устройства с поплавком своими руками

Первый этап. Переворачиваем прибор крыльчаткой наверх и снимаем защитную сетку. Практически у всех моделей она есть. Откручиваем две гайки по краям кожуха, освобождая рабочее колесо. У некоторых агрегатов защитная коробочка прикреплена клипсами или закручена резьбой.

Второй этап. Снимаем крыльчатку. На штоке крепления расположена прижимная гайка. У нее левая резьба, поэтому откручивать ее нужно по часовой стрелке. В штоке есть углубление под отвертку. Предварительно смазываем резьбу маслом или аэрозолем. Открутив контргайку, сталкиваемся с проблемой – прикипела или заржавела крыльчатка. Иногда оно крепится на специальных зубцах или шестиграннике на штоке. Несколько раз аккуратно постучите по штоку, освободите диск.

Третий этап. Поломка не выявлена, продолжаем разбирать. В верхней части корпуса есть прижимные болты, открутив которые, мы разделим прибор на две части. Крышка и конденсатор с поплавком останутся на одной стороне, а двигатель и шток с валом – на другой. При этом между частями останется мост из проводов, соединенных вместе. Кабели отличаются по цвету. Их расположение лучше записать на бумаге, чтобы облегчить обратную сборку. Закрытым остается моторный отсек. Просто так отделить двигатель от корпуса не получится. В некоторых случаях придется даже молотком выбить его, ударив по штоку с обратной стороны.

Четвертый этап. Полностью разобрав агрегат, станет видно, какая именно деталь неисправна. Чаще всего это двигатель или подшипники.

Как разобрать поплавок

Пятый этап. Разобрав основные части, неисправность не устранена. Пора посмотреть поплавок и конденсатор. Первый отвечает за бесперебойное включение и выключение насоса в нужный момент, а также предотвращает сухую работу. Разобрать его можно, открутив отверткой четыре болта на корпусе и поддев отверткой край. Внутри расположен шарик, перекат которого и включает мотор. Клапан может западать или залипать.

Ремонт поплавкового выключателя

Заменив сломанную деталь, сборка происходит в обратной последовательности. Перед тем как разобрать аппарат, убедитесь в его неисправности еще раз.

Советы и рекомендации

Многофункциональные насосы «Гном» занимают высокие позиции в рейтинге популярности среди других брендов. Расшифровка названия данных агрегатов говорит сама за себя и звучит таким образом – Грязноводяной Насос Одноступенчатый Моноблочный. Хорошо налаженное производство обеспечивает создание высококачественных приборов, которые активно применяются в самых разных отраслях.

В процессе приобретения насоса фирмы «Гном» необходимо учитывать много важных факторов, которые напрямую связаны с дальнейшим использованием изделия. Прежде всего, стоит определиться с будущим предназначением агрегата, после чего можно приступать к выбору модели с подходящей мощностью и производительностью.

При регулярной эксплуатации прибора «Гном» рекомендуется своевременно производить технический осмотр, фиксируя записи в специальный паспорт. Производители рекомендуют осуществлять техническое обслуживание агрегатов ежемесячно с целью увеличения их срока службы и своевременного устранения неисправностей.

Техническое обслуживание предусматривает выполнение следующих действий:

  • контроль масла;
  • проверка целостности электрошнура, а также устранение деформаций на шланге;
  • осмотр и устранение возникших повреждений;
  • измерение уровня безопасности изоляции.

Заливку масла рекомендуется производить через каждые 250 рабочих часов либо при попадании в него посторонних жидкостей и элементов. Для этого агрегат «Гном» устанавливается на ровной поверхности, снимается пробка в щите подшипника, после чего осуществляется долив или замена масла. Полная замена требует объема 300 мл. Подойдет как специальное масло, предназначенное исключительно для насосов, так и обычный технический вариант со средней либо малой вязкостью.

После применения агрегата с целью перекачивания жидкости с грязевыми примесями стоит запустить прибор для выкачки чистой воды, чтобы очистить внутренние элементы конструкции. Когда механизм длительное время не эксплуатировался, перед его включением нужно проверить степень вращения рабочего колеса. Соблюдение данных правил и рекомендаций поможет надолго сохранить первозданные качества изделий, а также продлить срок их эксплуатации.

Многочисленные отзывы свидетельствуют о том, что насосы «Гном» практически не имеют аналогов. Благодаря своему безупречному качеству, функциональности и приемлемой стоимости данные изделия являются широко востребованными на мировом рынке. Их активно используют не только в домашних условиях, но и на больших промышленных объектах. Хорошо налаженный процесс производства, а также применение самых современных технологий и материалов делают приборы этой торговой марки по-настоящему востребованными, ведь каждая модель гармонично сочетает в себе только самые лучшие характеристики.

В следующем видео смотрите обзор на насос «Гном» 25-20.

Вибрационный насос “Водолей”: характеристики, плюсы и минусы

Вибрационный насос Водолей – это самый надежный помощник на Вашей даче. Данная марка основательно закрепилась на лидирующих позициях мирового рынка. Во-первых, это благодаря его доступности в цене, а во-вторых, качественность продукции.

Вибрационные насосы водолей технические характеристики

Марка «Водолей» имеет большой модельный ряд оборудования для подачи воды:

  • это и насосы для работы с грязной водой, в которой имеется большое содержание песка;
  • электрические насосы, с центробежной системой.

Скважинные насосы Водолей

К скважинным насосам относятся следующие модели:

  • насосы Водолей 1 БЦПЭ;
  • насосы Водолей 3;
  • Насосы Водолей 16.

Насос Водолей БЦПЭ 0,32 – производительность оборудования 0,32 м3 за 1 сек., за 1 час – это 3,6 м3 воды. Постоянный напор при высоте в 40 метров.

Идеальный вариант для частного дома, а также дачного участка. Также подойдем и при промышленном водоснабжении и для гашения пожаров. При включенном состоянии бесшумен.

Насос Водолей БЦПЭ 032-32У – весит всего 10,5 килограмм, имеет однофазный электродвигатель. Помимо подачи питьевой воды может справиться и с поливой земельного участка. Высота напора воды достигает 32 метра, а производительность за 1 час – 1,2 м3.

Насос Водолей БЦПЭ 0,5 – используется в скважинах диаметром от 120 мм. Оснащен мощным двигателем, который обеспечивает напор воды на определенную высоту.

Самой популярной моделью является насос Водолей БЦПЭ У 05-32. Используется для скважины диаметром менее 110 мм. Постоянный напор воды – до 48 метров. Производительность составляет 3,6 литров в час. Цена на данную модель является доступной и составляет 7000 рублей.

Предназначен только для работы с чистой водой. Вес 4 килограмма.

Имеет пластмассовый корпус и резиновый поршень. Обработан компаундом, что делает такое оборудование водонепроницаемым.

Подходит для неглубоких скважин или водоемов. Для управления насосом имеется пульт.

Поверхностные насосы Водолей

Удобен, если рядом находится какой-нибудь водоем. Не допустимо опускать в воду данный насос, т.к. все внутренние системы не защищены, и при попадании влаги сразу же выйдут из строя.

Две основные модели, которые в свою очередь имеют подвиды:

  • насос Водолей БЦПЭ 1,2 – производительность достигает 1,2 м3 в 1 сек. Напор водяного столба достигает 80 м. От выбранной модели зависит и масса насоса: от 7 до 24 кг.
  • Насос Водолей БЦПЭ 1,6 – показатель производительности насоса 1,6 м3 в 1 сек. Стабильный напор воды при высоте в 40 м. Вес прибора также зависит от разновидности.

Дренажные насосы Водолей

Дренажные – такой насос используется для откачки грязной воды с только что вырытой скважины, или для осушения подвальных помещений.

В дренажные насосы обязательно встроены фильтрующие системы, во избежание попадания твердых частиц в оборудование. Положение, в котором используются такие насосы – вертикальное.

Двухклапанный вибрационный насос Водолей БВ-0,14-63-У5 имеет следующие характеристики:

  • производится в Украине;
  • соответствует всем государственным стандартам;
  • отвечает всем требованиям безопасности;
  • погружной с двухклапанной системой забора воды;
  • высота водяного столба достигает 63 метра;
  • предназначен для работы в скважинах и колодцах на глубине не более пяти метров;
  • устанавливается вертикально;
  • диаметр скважины должен быть от 90 мм.

Согласно отзывов, двухклапанных вибрационный насос Водолей БВ-0,14-63-У5 имеет следующие достоинства:

  • простой в использовании;
  • само оборудование легкое (вес всего 3,8 кг.) и компактное, поэтому с ним легко справиться один человек;
  • не требуется, сначала заполнять водой;
  • изготовлен из качественных материалов, с антикоррозийной обработкой;
  • неприхотлив в работе.

Эта модель является идеальной для подачи питьевой воды, и для использования в целях пролива огорода. Конструкция насоса Водолей Посейдон уникальна и выполнена из качественных материалов.

Вибрационный насос Водолей состоит из электрического двигателя и насосного оборудования.

К каждому насосу приложена инструкция с правилами эксплуатации, в которой отражено следующее:

  • Температура воды в которой находиться насос не должна превышать 350С;
  • Пульт от насоса должен быть защищен от попадания на него осадкой;
  • Между дном скважины и насосом должно быть расстояние не меньше 40 см;
  • Включенный насос должен полностью находиться в воде;
  • Прежде чем подключить насос в электрическую сети, сначала его необходимо опустить в воду на 10 минут;
  • Насос предназначен только для перекачивания чистой воды.

Преимущества использования вибрационного насоса Водолей:

На официальном сайте Винница Вы найдете полный ассортимент вибрационных насосов Водолей.

2 Виды и их отличия, область применения

Все доступные на сегодняшний день погружные насосы Гном и все их разновидности, имеют примерно одинаковую конструкцию. Для того чтобы знать, на что можно рассчитывать, и справится ли с планируемыми объемами работы погружной дренажный насос Гном необходимо рассмотреть все представленные на сегодняшний день его исполнения и их классифицирующие признаки.

Прежде всего, необходимо отметить то, что наличие двух чисел возле названия насоса, к примеру, погружной насос гном 16 16, обозначает: производительность системы (в кубометрах/час), а второе число говорит о его максимальном его напоре (возможности поднять воду на определенную высоту.).

Обзор водяного насоса “Гном”: устройство, характеристики и особенности эксплуатации

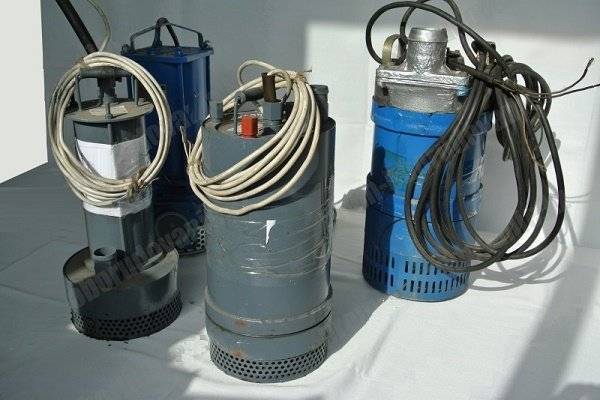

Виды насосов марки Гном

То есть, для вышеуказанного насоса максимальная подача воды 16 метров кубических в час, и максимальный напор тоже 16 метров. В зависимости от задач, которые будут, выполнятся, вы можете выбрать среди таких видов погружных насосов Гном: 6 10; 10 10; 16 16; 25 20; 40 25; 53 10.

Первые три из представленных видов имеют более широкую распространенность, так как оптимально вписываются под стандартные условия эксплуатации небольшого предприятия, когда как три последние погружные насосы Гном, имеют электродвигатель повышенной мощности, что позволит применить их при больших и постоянных объемах откачиваемой жидкости.

Так для каких конкретно целей может применяться насос дренажный гном?

  • Откачка излишней жидкости из строительных траншей, и ям котлованного типа.
  • Организация поливных работ, практически на любую площадь земли.
  • Дренаж при мелиоративной работе.
  • Выкачка стоков, которые попали в колодцы подземных коммуникаций.
  • Избавление от воды с подвалов строений.

Преимуществом такого насоса является возможность работы в широком температурном диапазоне от 0 до 95 градусов Цельсия. Так же, дренажный насос Гном выручит вас при необходимости перекачивания жидкостей содержащих в своем составе частицы горюче смазочных материалов, так как имеет взрывозащиту, для таких ситуаций.

style=»display:block; text-align:center;» data-ad-layout=»in-article» data-ad-format=»fluid» data-ad-client=»ca-pub-9337857885889635″ data-ad-slot=»9725334793″>

Для того чтобы правильно подобрать дренажный насос гном, необходимо учитывать все нюансы. Производитель насосов Гном делает нам достаточно неплохой ассортимент предложений для выбора агрегата, который подойдет именно для нашего производства/объекта.

Обзор водяного насоса “Гном”: устройство, характеристики и особенности эксплуатации

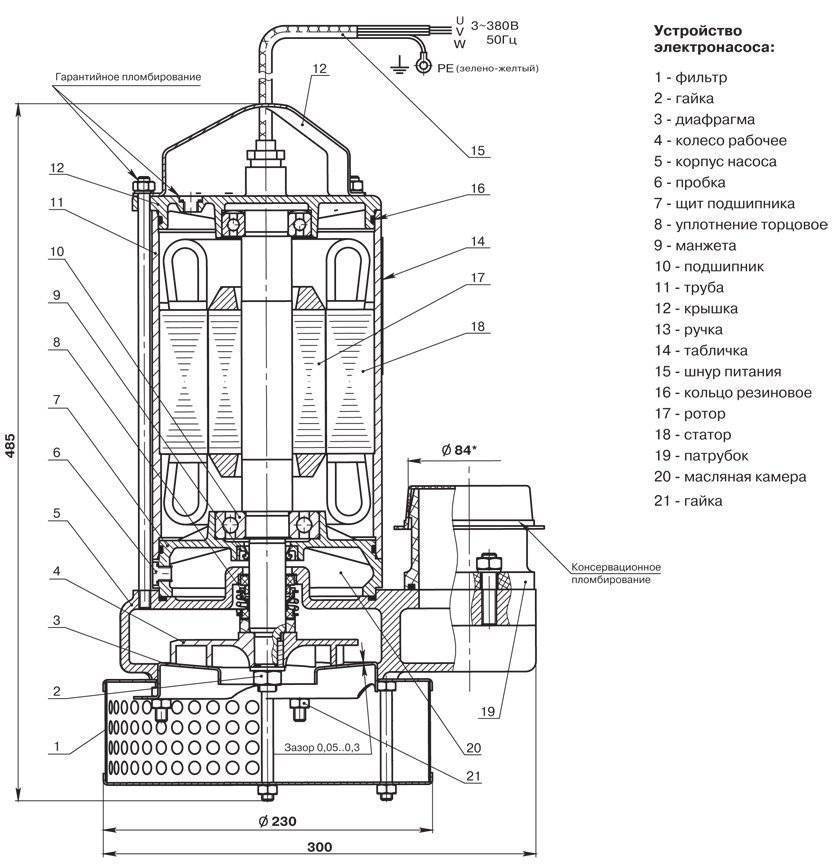

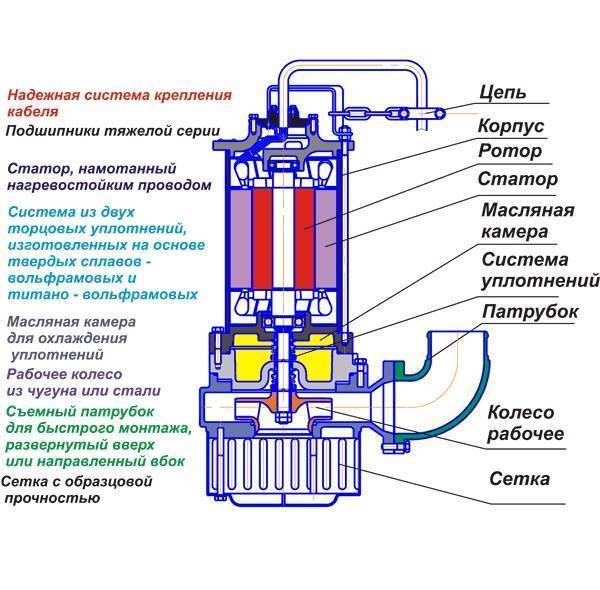

Устройство насоса Гном

Для того чтобы ваш выбор был взвешен и правильный, внимательно и не спеша продумайте все технические нюансы эксплуатации, и при возможности проконсультируйтесь со специалистом.

Для начала, решите для себя, какой мощности и производительности должен быть насос. Далее, обязательно подумайте о том, нужно ли приобрести насос с высокой термостойкостью, для выполнения ваших задач. Так как в случаи попадания «горячей» воды в обычный насос, поломки не избежать.

Большинство отзывов о насосе Гном положительные. Людям нравится «бронебойность» его корпуса и надежность самого механизма. Одновременно, можно наблюдать негативные комментарии поповоду выхода из строя устройства.

Такое случается (в своем большинстве) от нарушения условий рекомендуемых при эксплуатации конкретного вида насоса. Поэтому, регулярно проверяйте техническое состояние и среду работы погружного насоса.

Основные производители

Российский производитель насоса гном имеет самое широкое распространение на рынке СНГ, среди которых: Валдайский насосный завод, Московский насосный завод,  Ливгидромаш, Евромаш, Агроводком и другие. Выбор производителя остается лишь за вами.

Популярные статьи  Плюсы и минусы наливных полов: отзывы владельцев

Нашим советом станет анализ всего рынка перед покупкой: цен, предложений, наличных моделей. А так же учитывать нужно то, что в начале сезона цена на насос несколько поднимается. Поэтому делайте свой выбор с умом.

Ремонт деталей насоса “Гном”

Рассмотрев причины возникновения неисправностей насосов марки “Гном”, можно заметить, что практически все проблемы решаются при замене следующих деталей: подшипники, рабочее колесо, вал рабочего колеса. Также некоторые неисправности устраняются после регулировки зазора между рабочим колесом и диафрагмой.

Последовательность замены подшипников

При истирании подшипников насос может качать воду, но при этом издавать необычные звуки, возникающие из-за трения и раскачивания изношенных подшипников. Подшипники необходимо менять, если имеются зазоры более 0,1-0,3 мм. Обычно это происходит через 3-6 лет эксплуатации электронасоса “Гном”.

Процесс замены подшипников очень прост: насос разбирается, подшипники снимаются и заменяются на новые, взятые из специального ремкоплекта. Не стоит использовать самодельное подобие подшипников или из аналоги из ремкомплектов других модификаций, т.к. это может снова вывести оборудование из строя в самое ближайшее время.

Замена рабочего колеса

Для замены рабочего колеса необходимо произвести разборку электронасоса “Гном” и снять рабочее колесо. После чего установить новое рабочее колесо и собрать насос в обратной последовательности. При монтаже крышки с установочно-подвижным диском необходимо навернуть крепления на шпильки и закручивать их одновременно до достижения минимального зазора между лопастями рабочего колеса и крышкой с диском.

После сборки требуется произвести проверку на герметичность и, если она нарушена, то отказаться от использования окончательно поврежденного электронасоса.

В некоторых случаях, при наличии опыта и соответствующего оборудования, можно не производить замену рабочего колеса на новое, а попытаться исправить имеющиеся кольцевые выработки при помощи наплавки с последующей обработкой его на токарном станке.

Дефекты рабочего колеса из нержавеющей стали или чугуна можно исправить при помощи электродной сварки с последующей обточкой места сварки на токарном станке

Ремонт вала рабочего колеса и корпуса

При наличии повреждений рабочего вала (изгиб, трещина) лучше всего произвести его полную замену. Корпус “Гномов” теоретически подлежит ремонту, но на практике осуществить его правильно практически невозможно.

В девяти из десяти случаев будет нарушена герметичность корпуса, а исправить этот недостаток можно только на заводе-изготовителе или в сервисном центре.

Учитывая, что такие поломки встречаются у насосов отработавших значительной срок, а значит не подлежащих гарантийному обслуживанию, то необходимо задуматься о целесообразности ремонта. В большинстве случае быстрее, дешевле и проще приобрести новый погружной насос.

Регулировка зазора между рабочим колесом и диафрагмой

Основной причиной снижения напора и производительности электронасоса “Гном” является увеличение в процессе эксплуатации зазора между рабочим колесом и диафрагмой. Чтобы уменьшить зазор необходимо произвести его регулировку.

Для этого требуется снять дно фильтра и открутить верхнюю гайку. Затем подтянуть гайками, расположенными с разных сторон, части диафрагмы до её соприкосновения с рабочим колесом.

Потом нижние гайки открутить на пол-оборота. При такой регулировке зазор будет составлять 0,3-0,5 мм. Отрегулированное расположение диафрагмы относительно рабочего колеса закрепляется верхними гайками. После окончания регулировки необходимо проверить лёгкость вращения рабочего колеса, оно должно вращаться без приложения усилий.

Регулировка зазора между диафрагмой и рабочим колесом необходима после проведения ремонтных работ, связанных с разборкой насоса “Гном”

Ремонт электродвигателя насоса “Гном”

Насосы марки “Гном” оснащены надёжным асинхронным электродвигателем. Самостоятельно произвести ремонт электромотора очень сложно. Максимум, что можно сделать, не имея специальных стендов, это определить сопротивление обмоток электродвигателя при помощи бытового мультиметра.

Если показатель сопротивления стремиться к бесконечности, то это говорит о том, что обмотка повреждена и необходима её замена. Для замены обмотки потребуется сложная разборка электродвигателя и наличие перемоточного станка.

Но основная сложность кроется в процессе сборки – агрегат необходимо собрать таким образом, чтобы обеспечить безупречный барьер от проникновения воды в электродвигатель. Именно поэтому ремонт двигателя насоса “Гном” лучше доверить профессионалам.

Самый сложный ремонт модификаций насосов Гном – восстановление работоспособности двигателя. За это дело без навыков и вспомогательного оборудования не стоит браться

Установка в колодце или скважине

Погружной насос Малыш подвешивают на синтетическом тросе. Металлический трос или проволока быстро разрушаются от вибрации. Их использование возможно, если внизу — не менее 2-х метров — привязан синтетический трос. Для его закрепления в верхней части корпуса имеются проушины. В них продевается конец троса и тщательно закрепляется. Узел располагается не ниже чем в 10 см от корпуса насоса — чтобы его не засосало внутрь. Обрезанные края оплавляются, чтобы трос не расплетался.

Трос цепляется за специальную проушину

Подключение шлангов и труб

На выходной патрубок насоса надевается подающий шланг. Его внутренний диаметр должен быть чуть меньше (на пару миллиметров) диаметра патрубка. Слишком узкий шланг создает дополнительную нагрузку, из-за чего агрегат быстрее перегорает.

Допускается установка гибких резиновых или полимерных шлангов, а также пластиковых или металлических труб подходящего диаметра. При использовании труб насос к ним подключается куском гибкого шланга длиной не менее 2 метров.

Схема установки погружного вибрационного насоса

Шланг на патрубке закрепляется с помощью металлического хомута. Обычно тут возникает проблема: от постоянных вибраций шланг соскакивает. Чтобы этого не происходило, наружную поверхность патрубка можно обработать напильником, придав ей дополнительную шероховатость. Также можно проточить канавку под хомут, но сильно не увлекайтесь. Использовать лучше хомут из нержавейки с насечками — он придает дополнительную жесткость креплению.

Хомут лучше брать такой

Подготовка и спуск

Установленный шланг, трос и электрокабель стягивают вместе, устанавливая перетяжки. Первая ставится на расстоянии 25-30 см от корпуса, все остальные с шагом в 1-2 метра. Перетяжки можно сделать из липкой ленты, пластиковых хомутов, кусков синтетического шпагата и т.п. Использование металлической проволоки или хомутов запрещено — они при вибрации перетирают оболочки шнура, шланга или сам шпагат.

На оголовке колодца или скважины устанавливается перекладина, за которую будет крепиться трос. Второй вариант — крюк на боковой стенке.

Подготовленный насос аккуратно опускается на требуемую глубину. Вот тут тоже возникают вопросы: на какой глубине устанавливать погружной насос Малыш. Ответ двоякий. Во-первых, от зеркала воды до верхушки корпуса расстояние должно быть не более чем глубина погружения данной модели. Для «Малыша» фирмы Тополь это 3 метра, для агрегата PATRIOT — 10 метров. Во-вторых, до дна колодца или скважины должно быть не менее метра. Это для того, чтобы не сильно баламутить воду.

Связывать пластиком, капроновыми шнурами, липкой лентой, но не металлом (даже в оболочке)

Если погружной насос Малыш устанавливается в колодец, он не должен касаться стен. При установке в скважину, на корпус надевают резиновое пружинящее кольцо.

Опустив насос на требуемую глубину, трос закрепляют на перекладине

Обратите внимание: вся масса должна приходиться на трос, не на шланг и не на кабель. Для этого при скреплении шпагат натягивают, а шнур и шланг слегка ослабляют

Установка в неглубоком колодце

При небольшой глубине колодца, когда длина троса менее 5 метров, для нейтрализации колебаний трос подвешивают к перекладине через пружинящую прокладку. Лучший вариант — кусок толстой резины, который может выдержать нагрузку (вес и вибрацию). Использование пружин нежелательно.

Варианты крепления погружных вибрационных насосов с верхним и нижним забором воды

Установка в реке, пруду, озере (горизонтально)

Эксплуатировать погружной насос Малыш можно и в горизонтальном положении. Подготовка его аналогична — надеть шланг, скрепить все стяжками. Только затем корпус надо обернуть резиновым листом толщиной 1-3 мм.

Вариант вертикальной установки в открытом водоеме

После того, как насос опущен под воду, его можно включать и эксплуатировать. Он не требует каких-либо дополнительных мероприятий (заливки и смазки). Остужается он при помощи прокачиваемой воды, именно потому включения без воды крайне плохо на него влияют: мотор перегревается и может перегореть.

Какие бывают насосы Гном

Как уже было отмечено, модельный ряд этих насосов весьма обширен. И каждый потребитель сможет, без сомнения, подобрать именно тот вариант, который решит все его задачи. Но будет не лишним узнать, на какие основные категории подразделяются насосы Гном:

  • Насосы Гном бытовые. Как можно наверняка догадаться только из названия данной группы, эти насосы предназначаются для откачки или перегона грязных вод в домашнем хозяйстве. Производительность таких насосов в среднем составляет 16 кубометров воды в час;
  • Промышленные насосы. Такие применяются, соответственно, в промышленных целях. Используются они также в строительстве, в коммунальном хозяйстве. Производительность их колеблется от 25 до 600 кубометров жидкости в течение часа. Есть модели, которые можно подключать к специализированным станциям управления. Такие станции приобретаются отдельно и должны устанавливаться только специалистами;
  • Насосы самоохлаждающиеся. Это насосы, которые применяют для охлаждения не только саму откачиваемую жидкость, но еще и конструктивно имеют так называемую охлаждающую рубашку;
  • Насосы взрывозащищенные. Такие насосы Гном применяются для перегонки горючих жидкостей. Их, как правило, применяют в нефтяной промышленности. Используются они и в МЧС, если необходимо ликвидировать разлив горючих смесей. Стоимость такого насосного оборудования довольно велика, но простому потребителю оно вряд ли когда-то потребуется.

Если же говорить о конкретной модели, то самое большое распространение получили насосы серии Гном 10-10 и Гном 10-10Д. Они работают от обычной бытовой сети и находят широкое применение в частном строительстве, для откачки домашних грязных вод.

Обзор водяного насоса “Гном”: устройство, характеристики и особенности эксплуатации

Электронасосы «Гном» — универсальный агрегат. Простота конструкции и эксплуатации, а также ремонтопригодность и неприхотливость в техническом обслуживании сделали эти насосы очень популярными.

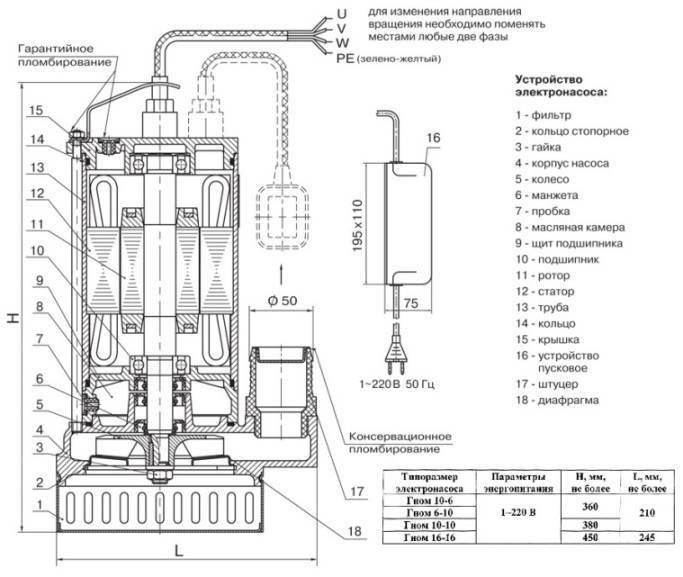

Технические характеристики и маркировка

Электронасосы под брендом “Гном” выпускают российские и белорусские производители. Насосы линейки “Гном” относятся к классу одноступенчатых вертикальных погружных насосов моноблочной конструкции.

Они предназначены для откачки дренажных и грунтовых вод, содержащих по массе не более 10% твёрдых механических частиц, плотность которых не превышает 2,5 тыс.кг/м3.

Допускается перекачка фракций не более 5 мм. Температура откачиваемой жидкости – до +35 ºС, а для моделей с маркировкой “Тр” – до +60 ºС. Применяется агрегат в быту, промышленности, сфере ЖКХ, сельском хозяйстве.

Подробнее устройство и особенности дренажных насосов рассмотрены в другой нашей статье.

Корпус погружного электронасоса выполнен из пластика, чугуна или из стали. Рабочие колеса и кожух двигателя изготовлены из чугуна.

Оборудование выпускается с разными типами двигателя, в зависимости от которых определяется возможность питаться от электросети бытовой категории  с напряжением 220 В или от трехфазной промышленной с напряжением 380 В и частотой 50 Гц.

Обзор водяного насоса “Гном”: устройство, характеристики и особенности эксплуатации

Производители центробежных насосов Гном предлагают широкую линейку продукции с разными техническими характеристиками, благодаря чему можно подобрать модель с необходимыми параметрами

В комплектацию электронасоса входит: шнур питания длиной 10 м для трехфазной или шнур и пусковое устройство для однофазной электросети. Большинство производителей за отдельную плату и по требованию покупателя включают в комплект автомат для защиты мотора работающего от сети 380 В.

Такие технические характеристика, как мощность, параметры энергопитания, производительность (скорость перекачки), максимальный напор, а также размеры и масса оборудования зависят от конкретной модели.

Сравнить технические характеристики моделей насосов “Гном” вы можете, используя таблицу:

Обзор водяного насоса “Гном”: устройство, характеристики и особенности эксплуатации

Технические характеристики насосов указаны на номинальном режиме и могут отличаться не более чем на десять процентов для показателей напора и не более трёх процентов для КПД

Все насосы, выпускаемые под брендом “Гном” имеют маркировку. Зная, что скрывается за цифрами и обозначениями, можно легко понять какими характеристиками и особенностями обладает насос.

Само слово “Гном” является аббревиатурой и расшифровывается так:

Г – грязная вода;

Н – насос;

О – одноступенчатый;

М – моноблочный.

Первая цифра в маркировке обозначает производительность в м3/час, вторая – напор в метрах. Например, “Гном 10-10 Тр” – это насос, имеющий производительность 10 м3/час и напор 10 м.

Обозначение “Тр” говорит о том, что данное оборудование может перекачивать воду температурой до +60 С. Буква “Д” обозначает, что оборудование оснащено поплавковым выключателем (датчиком уровня).

Обзор водяного насоса “Гном”: устройство, характеристики и особенности эксплуатации

Главное преимущество серии насосов Гном – простота конструкции. Разобрать для прочистки и собрать агрегат без проблем можно своими руками

Насосы маркированные аббревиатурой “Ех” относятся к группе взрывозащищённых. Такие агрегаты способны осуществлять откачку воды с примесями нефтепродуктов, в составе которых содержится не более 3% серы.

В аварийных случаях насос можно применять для работы в среде, содержащей до 100% сырых нефтепродуктов.

Галерея изображенийФото из Погружные насосы марки Гном предназначены для перекачки жидких сред с содержанием минеральных включений до 1250 кг/м3 Модификации этой марки используют как для перекачки воды из открытых водоемов, так и для осушения подвалов и котлованов Всасывание воды производится центробежным устройством, расположенным в нижней части корпуса, затем жидкость выталкивается к патрубку с подключенной к нему трубой Модели Гном могут перекачивать жидкости с минеральными частицами размером от 5 до 25 мм. Для того чтобы в систему не попадали более крупные частицы, всасывающую часть защищает фильтр Модели насосов марки ГномСфера применения насосов ГномПринцип работы центробежных агрегатовФильтр погружного насоса Гном

Выводы и полезное видео по теме

Небольшая видео-подсказка по ремонту и диагностике, которая поможет произвести ремонт:

Всегда помним о безопасности! А потому, даже убедившись в целостности катушек и отсутствии замыкания на корпус, никогда не держим насос при проверке за корпус! Всегда только на диэлектрическом пружинящем подвесе!

И никогда для подобных целей не используем провод питания. Безопасность никогда не бывает лишней.

Есть, что дополнить, или возникли вопросы по устранению неполадок насосного оборудования? Пожалуйста, оставляйте комментарии к публикации. Форма для связи находится в нижнем блоке.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
