Насос для перекачки воды: обзор разновидностей гидравлических устройств

Классификация динамических насосов

В общих чертах, динамический насос функционирует так. Энергия воды, перекачиваемой через рабочую камеру агрегата, из кинетической преобразуется в статическую.
В результате, при уменьшающейся скорости растёт давление — этот процесс и называется динамикой. Остальные нюансы, зависят от конструктивных особенностей данного оборудования.
Поэтому сначала поясним, как классифицируются динамо насосы.

К динамическим насосам относятся следующие варианты: Конструктивная классификация Преимущественная сфера применения
  1. Агрегаты лопастные
Центробежные Водоснабжение, канализация, отопление
Осевые Подача и транспортировка воды
Диагональные Мелиорация, дренажные системы
  1. Насосы трения
Вихревые Автономное водоснабжение
Струйные Перекачка вязких жидкостей
Дисковые Перекачка и обработка промышленных и муниципальных сточных вод
Шнековые насосы Пищевая, химическая, фармацевтическая промышленность
  1. Электромагнитное насосное оборудование
Перекачка жидких металлов

Объёмные насосы, динамические насосы, имеют общие конструктивные решения. Например, по пространственному положению оси, все они подразделяются на горизонтальные и вертикальные.Итак:

  • Имеет значение вариант расположения рабочих деталей. В зависимости от этого, насосы бывают с внутренними или выносными опорами, моноблочные, или консольные.
  • Расположение входного отверстия в них тоже может быть разным: осевое, боковое, двухстороннее.
  • Различают насосы и по числу потоков и ступеней. Таким образом, они могут быть одноступенчатыми, двухступенчатыми или многоступенчатыми. То же самое и с потоками: однопоточные, двухпоточные и многопоточные.
  • Свою лепту в классификацию вносят и эксплуатационные характеристики. По ним, насосы делят на: реверсивные, дозировочные, обратимые и регулируемые.
  • Классифицируются насосы и по конструкции двигателя. Существует семь вариантов их исполнения: паровые, гидроприводные, пневматические, дизельные, электронасосные, мотонасосные и турбонасосные.

Данное оборудование производится согласно ГОСТ 6134-2007 Насосы динамические. Методы испытаний.
Многие варианты насосов имеют свою специфику использования, например: перекачка нефти, агрессивных жидкостей, масел. Мы же расскажем более подробно о тех вариантах насосного оборудования, которое применяется на производствах и в быту, для обустройства водопроводных и канализационных сетей.

Конструктивные особенности бытового насоса

Строители-гидравлики предлагают владельцам дачных домов составить простейшее техническое задание. В нем учитывается расположение и характер источника воды, предполагаемый уровень потребления, расстояние, на которое нужно транспортировать жидкость, и так далее. Чем меньше будет ошибок, тем проще выбрать насос для перекачки.

Бытовые насосы могут отличаться по конструкции в зависимости от производителя

Его особенность – односторонний подвод жидкости к плоскости рабочего колеса. Выделяют консольный насос типа КМ и К. Если на участке имеется скважина, то в этом случае выбрать следует одноименную разновидность. В техническом описании к изделию указано, с какой глубины агрегат поднимет живительную влагу.

Помимо этих двух разновидностей оборудования, выделяют еще несколько:

  1. Циркуляционные – относятся к маломощному типу. Используются в быту для подачи горячей воды.
  2. ЦНС – многоступенчатые секционные модели. Хорошо зарекомендовали себя в системах теплоснабжения. Выдерживают значительные перепады температуры.
  3. Дренажный – относится к погружным типам. Используется для перекачивания жидкости, содержащей примеси и взвеси.
  4. «Иртыш» – применяется для работы с чистой или немного грязной водой.
  5. АНС – отличается способностью самостоятельно всасывать жидкость. Получил широкое распространение в дренажных каналах. Такой перекачивающий насос снабжен электрическим двигателем или двигателем внутреннего сгорания.

Горизонтальный тип гидравлического оборудования целесообразен в том случае, когда монтируется система водоснабжения повышенной нагрузки. При выборе насосного оборудования нужно помнить о необходимости обеспечить его бесперебойную работу. Если нет уверенности в том, что источник электричества всегда будет под рукой, то лучше остановиться на двигателе внутреннего сгорания. Аналогичное решение принимается в том случае, когда речь идет о сезонном использовании агрегата.

Устройство водяного насоса

Водяные насосы бывают разных типов в зависимости от целей его использования.

Водяные насосы имеют две категории:

  1. Бытовые, т.е. для бытовых нужд и небольших объемов работы: полив участка, откачивание грязной или ненужной воды и т.д.
  2. Профессиональные – насосы больших размеров и мощностей, применяемых на производствах чего-либо и для обеспечения водой населенные пункты.

При покупке водяного насоса следует узнать, есть ли на него гарантия

Бытовые насосы различают по способу их применения: дренажные, водоснабжающие, циркуляционные. Кроме этого, насосы разделают по их назначению: скважинные, колодезные, самовсасывающие. Все эти виды насосов могут быть: инжекторными, погружными (например, колодезные, скважинные, дренажные или фекальные), наружными (чаще используют для водоснабжения).

Для понятия принципа работы водяного насоса необходимо сначала понять, как он устроен. Устройство водяных насосов в зависимости от их назначения различно, но схема у них общая.

Насос состоит из следующих основных узлов:

  • Корпуса;
  • Электродвигателя;
  • Нагнетательного патрубка;
  • Всасывающего патрубка;
  • Рабочего колеса (ротора);
  • Рабочего вала;
  • Сальников;
  • Подшипников;
  • Направляющего устройства;
  • Кожуха.

Чашу корпус делают из стали или чугуна, внутри нее расположена крыльчатка. Конструкция корпуса имеет расположенное снизу отверстие для всасывания жидкостей и для выхода, находящееся на боковом ребре корпуса.

Корпус может быть отдельным элементом, к которому подсоединены патрубки, а может быть литым, представляя собой единую конструкцию. На корпусе имеются кронштейны для крепления насоса. В отверстие, куда происходит всасывание жидкости в рабочую камеру, ввинчен принимающий патрубок. С помощью него к насосу подключается трубопровод, который размещен в источнике жидкости. Конструкция допускает патрубок в составе корпуса и как отдельный элемент, в зависимости от принципа работы насоса.

К выходному отверстию сбоку корпуса подсоединен нагнетательный патрубок, через который происходит передача воды из рабочей камеры к потребителю с помощью напорного трубопровода, подключенного к данному патрубку. Патрубок входит в состав литого корпуса.

Виды повысительных насосов

Существует несколько разновидностей насосов, которые делятся на группы по определенным признакам:

  • Ручные или автоматические. Это устройства, которые владелец запускает по мере необходимости, или работающие по команде с датчика расхода или давления.
  • С мокрым или сухим ротором. Это насосы, ротор которых либо погружен в перемещаемую жидкость, либо находится в обособленной камере и требует охлаждения специальным вентилятором.
  • Циркуляционные или самовсасывающие. Первые устанавливаются в разрыв линии и придают потоку необходимый импульс. Вторые чаще всего представляют собой насосные станции, обеспечивающие подачу воды в частный дом из скважин, колодцев и прочих источников. Они являются основной частью системы водопровода и должны обладать необходимыми параметрами для подачи потока с нормативным напором.

Мнение эксперта
Кузнецов Василий Степанович

Выбирать наиболее подходящий вид следует исходя из условий работы и предполагаемых задач.

Устройство и принцип действия центробежного насоса

На рисунке представлено устройство самовсасывающего насоса центробежного типа. В корпусе, имеющем спиральную форму, расположено жестко закрепленное колесо, которое состоит из пары дисков с лопастями, вставленными между ними. Лопасти отогнуты в противоположную сторону от направления вращения рабочего колеса. С помощью патрубков определенного диаметра обеспечивается соединение насоса с напорным и всасывающим трубопроводом.

Принцип действия центробежных самовсасывающих насосов выглядит следующим образом:

      • После наполнения водой корпуса и всасывающего трубопровода рабочее колесо начинает вращаться.
      • Центробежная сила, возникающая при вращении колеса, вытесняет воду от его центра и отбрасывает ее на периферийные участки.
      • За счет создаваемого при этом повышенного давления происходит вытеснение жидкости с периферии в напорный трубопровод.
      • В это время в центре рабочего колеса давление наоборот понижается, что вызывает поступление жидкости через всасывающий водопровод в корпус насоса.
      • По данному алгоритму происходит непрерывная подача воды самовсасывающим насосом центробежного типа.

Классификация в зависимости от цели использования

Насос для перекачки воды: обзор разновидностей гидравлических устройств

Выбор типа насосного оборудования в зависимости от цели использования можно сделать на основании следующей классификации:

  1. Все погружные насосы можно разделить на три группы:
    • агрегаты скважинного типа подходят для установки в скважинах;
    • дренажное оборудование делится, в свою очередь, на два типа: насосы, которые работают с чистой водой, и приборы, которые могут использоваться для перекачки грязной воды;
    • колодезные агрегаты устанавливаются в шахтных колодцах.
  1. Все поверхностные насосы можно разделить на следующие типы:
    • фонтанные;
    • канализационные установки, которые делятся на агрегаты наружного и внутреннего использования;
    • насосные станции.
Популярные статьи  Обзор робота-пылесоса Polaris 0610: стоит ли ждать чуда за такие деньги?

Эжектор – прибор для глубоких источников

Для выкачивания воды из скважин глубиной более 8 м подходят только мощные погружные агрегаты. Их недостатки – высокая цена, сложность обслуживания и ремонта, большое потребление электроэнергии. Дешевле и проще поставить поверхностный насос с эжектором (эжекторный, эжекционный).

Эжектор – устройство, передающее кинетическую энергию движущейся с большой скоростью струи жидкости перекачиваемой среде. Существует два типа этих приспособлений:

  1. Погружной (выносной, внешний). Его устанавливают на дне колодца или скважины на всасывающей линии над обратным клапаном. Глубина всасывания – до 30 м.
  2. Встроенный (внутренний). Устройство находится внутри помпы. Глубина всасывания увеличивается незначительно – до 9 м.

Для использования на садовом участке можно сделать эжектор своими руками.

Сфера применения

Если говорить о поверхностных насосах, то из самого названия становится очевидным, что он не опускается прямо в воду, а размещается на ее поверхности. Для водозабора используется специальный шланг, погруженный на заданную глубину непосредственно в источник воды.

Принимая во внимание, что параметр подъема воды относительно невысокий, подобный механизм не может использоваться для скважин, зато для мелких колодцев и неглубоких родников этот способ может считаться самым лучшим

Насос для перекачки воды: обзор разновидностей гидравлических устройств

Сфера применения водоподъемника является широкой, среди распространенных направлений его использования следует выделить следующие:

  • обеспечение автономного водоснабжения;
  • эффективный полив сада и огорода;
  • осушение затопленных подвальных участков, котлованов и старых колодцев;
  • оптимизация работы центрального водоснабжения при помощи повышения внутреннего давления.

Насос для перекачки воды: обзор разновидностей гидравлических устройств

Виды и устройство автоматики

Автоматика первого поколения

По степени автоматизации управляющие блоки делят на три поколения.

Первое поколение

Широкое применение получил простейший тип автоматики для скважинного насоса с гидроаккумулятором и реле давления. Он доступен для самостоятельного монтажа и обслуживания. Приборы контроля совместимы с погружными и поверхностными агрегатами. Размер накопительного бака зависит от общего потребления воды. Подача электричества к помпе осуществляется через реле давления. При падении напора в системе контакты замыкаются, включается насос. Он функционирует до верхнего порога давления. Цикл регулярно повторяется. Гидроаккумулятор сокращает количество включений агрегата, компенсирует гидроудары.

Второе поколение

Блоки управления второго поколения

Автоматическое управление осуществляется блоком с набором датчиков. Его основой является пресс-контроль. Прибор обеспечивает регулировку подачи и давления воды в системе. При аварии отключает насос, выполняет автоматический перезапуск. Электронный регулятор принимает сигналы от датчиков в трубопроводе. Устройство работает тихо, не требует обслуживания. Прибор устанавливается до первой точки водоразбора. На корпусе имеется стрелка, показывающая направление движения жидкости. Блоки работают без гидроаккумулирующих баков.

Третье поколение

Частотный преобразователь для скважинного насоса

Системы автоматики последнего поколения контролируют скорость вращения двигателя насоса. Она выходит на рабочую мощность только при значительном расходе воды. Осуществляется плавный пуск, медленно вырабатывается ресурс механизма, экономится электроэнергия. Такие приборы являются частотными преобразователями. Автоматика имеет тонкие настройки, обеспечивает надежную защиту двигателя от неполадок в электрической сети. Напор в системе остается неизменным при одновременном включении нескольких точек потребления. Для компенсации утечек рекомендуется установка бака на 2 л. Стоимость частотного преобразователя значительно выше остальной автоматики, она составляет 17-35 тыс. рублей.

Автоматика защиты от работы «на сухую»

Иногда возникает ситуация, когда насосное оборудование вместо воды втягивает воздух. Такая работа называется сухим ходом. Она может привести к поломке прибора из-за выхода из строя электродвигателя. Ситуация с работой «на сухую» может возникнуть в таких случаях:

  • Если при монтаже погружных насосов динамический уровень воды в скважине или колодце определён неверно.
  • В случае засорения входного патрубка на приборе вода не может всасываться в нужном объёме.
  • Когда в системе используется поверхностный насосный агрегат, может нарушиться герметичность подающего трубопровода.
  • При использовании глубинного насоса такая ситуация может возникнуть из-за значительного уменьшения количества воды или её отсутствия.

В качестве предохранителей в таком защитном блоке могут использоваться следующие изделия:

  • поплавковый механизм;
  • реле давления, дополненное защитой от работы «на сухую»;
  • пресс-контроль.

Разновидности поплавковых механизмов

Поплавковый выключатель – это наиболее простой механизм защиты от работы «на сухую». Эти устройства используют, если подача жидкости осуществляется из накопительных баков или колодцев. Существуют разные поплавковые блоки защиты, но не все они подходят для насосного оборудования. Для данных агрегатов не подходят поплавковые механизмы, которые рассчитаны на защиту от перелива. Поэтому при выборе стоит учитывать назначение той или иной модели.

Поплавковый защитный блок имеет контакты, которые размыкаются при понижении уровня воды. Агрегат монтируют таким образом, чтобы при срабатывании механизма и отключении насосного оборудования в колодце или накопительном резервуаре ещё оставалось какое-то количество воды. Это позволит предотвратить перегрев электромотора насосного агрегата.

Реле давления с защитой от работы «на сухую»

Эта автоматика для скважинных насосов очень напоминает обычное реле давления, но только дополненное защитной функцией, которая позволяет размыкать контакты при снижении давления ниже установленных показателей. Обычно такое реле продаётся с заводскими настройками, которые нельзя изменить. Как правило, автоматическое отключение насосного оборудования происходит в тот момент, когда давление воды достигает отметки 0,4-0,6 атм. Обычно при таком давлении воды в насосном оборудовании уже не будет.

Стоит отметить, что такой блок автоматики не работает на включение насосной станции, так что запуск агрегата после появления воды владельцу придётся выполнять вручную. Причём система сможет снова функционировать только в том случае, если причина работы «на сухую» устранена. Обычно такие защитные устройства приобретаются для погружных насосов, но они могут работать и с поверхностными агрегатами.

Пресс-контроль

Второе название этого оборудования – реле потока. Это автоматическая система, которая позволяет регулировать работу электронасоса. Такой блок автоматики позволяет выполнять запуск насосного оборудования в момент открывания крана в доме. Как только кран закрывают, реле потока отключает насосный агрегат. Отключение происходит не сразу, а после 15-ти секундной паузы. Это позволяет сократить частоту срабатывания агрегата.

Помимо этого пресс-контроль отключает насос при понижении давления в системе до 1,5-2,5 атм. (показатели могут быть и другими в зависимости от настроек). Данная автоматика больше подходит для поверхностного насосного оборудования, но если погружной насос запускается редко, то такой блок подойдёт и для него.

Откачка воды из источника: суть процесса

Частный дом нуждается в надежном дренажном насосе. Ведь только с помощью этого агрегата можно понизить уровень дренажной системы, перекачать фекальные стоки. Кроме того, дренажный насос пригодится и в процессе водоотведения из строительных котлованов и во время устранения прорыва грунтовых вод в подвальное или цокольное помещение.

Насос для перекачки воды: обзор разновидностей гидравлических устройств

Дренажный насос для откачки грязной воды

Но эти «работы» дренажное оборудование делает лишь время от времени, а выкачку воды из колодца, перед чисткой источника, владельцу загородного участка, оснащенного системой автономного водоснабжения, придется делать постоянно. Ведь на стенках и щебневой подсыпке на дне колодца оседает как вредная, так и нейтральная микрофлора, которую можно удалить только скребком. Да и хлорирование источника – самый распространенный способ повышения качества воды – требует обязательной откачки жидкости, загрязненной убивающим бактерии и водоросли хлором.

Популярные статьи  Какую микроволновую печь выбрать: рейтинг лучших моделей в 2021 году

Насос погружают на самое дно, предварительно закрепив на подставке-основании.Причем, независимо от причины,  процесс откачки воды реализуется примерно одинаково, а именно:

  • Напорный шланг от насоса выводят из колодца или скважины, направляя в траншею, отводящую воду от прилегающего к шахте источника грунта.
  • Далее насос включают и оставляют в работающем положении до того момента, пока вся шахта не опустеет.

Как видите: без насоса такую работу не сделаешь. Да и с первым попавшимся агрегатом – тоже не сделаешь. Ведь маломощный насос может откачивать такой же объем жидкости, который генерирует сама скважина. Поэтому для такой работы нужен по-настоящему производительный насос с максимально возможной глубиной погружения.

Популярные производители водяных насосов

Одним из популярных производителей водяных насосов считается итальянская фирма Calpeda. Она считается признанным лидером на мировом рынке насосного оборудования. Насосы, которые производит эта фирма, считаются самыми надежными в мире. Изготавливаются они при помощи высокоточного оборудования, на производстве работает высококвалифицированный персонал и, к тому же, компания славится хорошими техническими традициями. Абсолютно все материалы и запчасти для насосов Calpeda произведены в Италии.

Помимо этой узнаваемой марки, есть еще и такие как Gardena или Makita, которые также являются довольно таки узнаваемыми марками. Являются стабильными и надежными компаниями, которые на сегодняшний день только наращивают свой потенциал.

Виды насосного оборудования для откачивания жидких сред из скважин

Основным назначением глубинных насосов является откачивание жидкой среды из подземного источника и ее дальнейшая транспортировка по трубопроводной системе под определенным напором. Гидромашинами данного типа оснащаются различные системы, к которым, в частности, относятся системы автономного водоснабжения и водоотведения, системы орошения и др.

В зависимости от сферы применения глубинные насосы могут относиться к:

  • устройствам промышленного назначения, которые за счет высокой мощности способны поднимать перекачиваемую ими жидкость с глубины, доходящей до 1000 метров (такое оборудование отличается значительными размерами и используется в различных отраслях промышленности);
  • погружным насосам бытового назначения, применяемым для обеспечения эффективной работы систем автономного водоснабжения загородных домов и дач, а также для функционирования оросительных систем (погружные насосы этого типа отличаются компактными размерами и достаточно высокой мощностью).

Схема подключения погружного скважинного насоса

По схеме установки в скважине выделяют штанговый и бесштанговый погружные насосы. К устройствам второго типа, в частности, относятся насосные установки с электрическими центробежными насосами (УЭЦН).

Штанговый насос – это гидромашина, приводной двигатель которой располагается на поверхности земли, вне скважины, при этом в перекачиваемую жидкую среду погружается только его заборная часть. Штанги, присутствующие в конструкции такого устройства, предназначены для того, чтобы передать тягу, создаваемую приводным электродвигателем, к заборной части.

Скважинные штанговые насосы

Приводной электродвигатель бесштанговых насосов располагается в одном корпусе с заборным механизмом и погружается в перекачиваемую жидкую среду вместе с ним. Такие погружные устройства получили наибольшее распространение, так как они являются более удобными и в монтаже, и в эксплуатации.

Погружной центробежный насос – это устройство, основным рабочим органом которого является колесо с лопатками, закрепленное на валу, вращающемся при помощи электродвигателя. При вращении такого колеса (крыльчатки) перекачиваемая жидкость, находящаяся во внутренней камере, под действием оказываемой на нее центробежной силы отбрасывается к стенкам камеры, что и способствует выталкиванию жидкой среды в напорный патрубок. В то же время в центральной части камеры создается разрежение воздуха, за счет чего новая порция перекачиваемой жидкости всасывается из находящейся в скважине трубы.

Скважинный погружной насос «Джилекс»

Для того чтобы не допустить попадания во внутреннюю часть центробежного погружного насоса твердых включений, содержащихся в перекачиваемой жидкости, использовать такие устройства следует в комплекте с фильтрами грубой очистки, устанавливаемыми на подающей трубе. Наиболее значимым недостатком центробежных насосов, которые могут эксплуатироваться в круглогодичном режиме, является их достаточно высокая стоимость, если сравнивать ее с ценой на оборудование вихревого типа.

Вихревые (или вибрационные) глубинные насосы используются в тех случаях, когда откачать воду требуется из скважины небольшой глубины. Принцип работы устройств данного типа заключается в том, что в их внутренней части создаются высокочастотные колебания, которые приводят в движение механический поршень. Последний и обеспечивает всасывание перекачиваемой среды из подающей трубы.

Устройство скважинного насоса вихревого типа

К наиболее значимым достоинствам рассматриваемых насосов следует отнести:

  • компактные размеры;
  • невысокую стоимость (по сравнению с ценой на центробежные насосы);
  • минимальное потребление электроэнергии.

Среди минусов погружных насосов вихревого типа обычно выделяют:

  • разрушение стенок скважины от вибраций (минимизировать вибрационное воздействие вихревого насоса на стенки скважины можно, если надеть на его корпус резиновые кольца);
  • невысокую мощность;
  • достаточно низкую производительность перекачивания жидкой среды.

Вибрационный насос для скважины «Малыш»

Есть ли разница для горячего и для холодного водоснабжения?

Подача горячей воды обеспечивается специальными циркуляционными насосами, которые предотвращают ее застой в водопроводной сети и обеспечивают достаточный напор на выходе (в кране).

Такие гидронасосы отличаются от приборов для ХВС и способны:

  • поддерживать постоянную температуру в трубопроводе – происходит смешивание горячей и остывшей воды за счет функции регулирования, которая включена в устройство насоса;
  • предотвращать бактериальное заражение — вследствие присутствия в жидкой среде патогенов вида Legionella и активного их размножения в теплой, до 50 градусов, воде — насос обеспечивает ее постоянную циркуляцию и высокую температуру (свыше 60 градусов), что приводит к гибели патогенной микрофлоры;
  • выдерживать действие агрессивной среды – корпус и внутренние детали в насосах для горячей воды изготавливаются из износостойких материалов (бронза, латунь).

Разница между 2 видами приборов не только в их конструкции, материале изготовления и назначении, но и в цене. Агрегаты для горячей воды будут стоить дороже по сравнению с аналогичными аппаратами, но для холодной воды.

Область применения

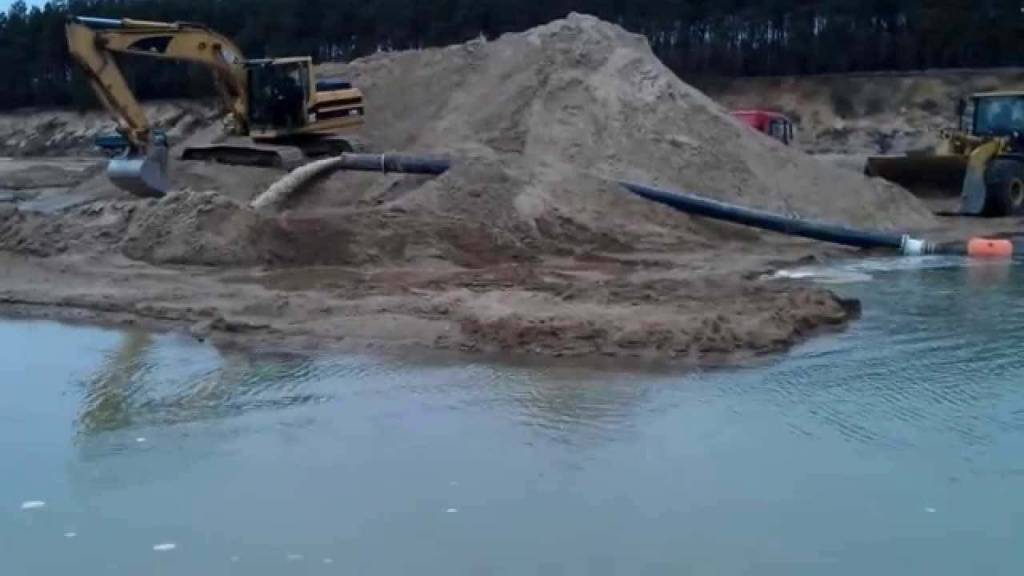

Насосы для грунта и шлама с песком широко применяются в различных отраслях промышленности, где требуется очистка жидких сред от посторонних примесей. Чаще всего насосное оборудование используется:

  • На горнодобывающих предприятиях, шахтах, комбинатах по обогащению природных ископаемых;
  • На металлургических заводах для перекачки шлама, золы и других отходов производства;
  • В химической промышленности при производстве алюминия;
  • Для очистки естественных и искусственных водоемов: рек, каналов, озер, водохранилищ, для удаления грязи из колодцев, траншей, кессонов;
  • Для очищения жидкостей с твердыми фракциями, как альтернатива фекальным и дренажным системам очистки;
  • В качестве гидротранспорта для перекачки жидкого сырья при изготовлении стекла и бетона.

Водяные помпы для откачки воды с песком повсеместно используются в гражданском и промышленном строительстве в тех случаях, когда менее производительное оборудование не может справиться с поставленными задачами.Насос для перекачки воды: обзор разновидностей гидравлических устройств

Какие основные производители и где заказать?

Теперь рассмотрим небольшой список зарубежных компаний, которые завоевали российский рынок своей надежностью и зарекомендовали качеством продукции:

  • Всеобщее мировое доверие завоевал насос датского производителя Грундфос (Grundfos). Из-за своей низкой цены данный насос очень востребован в нашей стране. Grundfos ТР бесшумны, потребляют энергии на 60% меньше своих аналогов, практичны и надежны в работе.Встречаются одноступенчатые, моноблочные, центробежные насосами с предназначением для следующих областей применения:
    • Водоснабжение.
    • Теплоснабжение.
    • Отопительные системы.
    • Системы холодоснабжения.
  • Рассмотрим еще одного производителя, который хорошо себя зарекомендовал на рынке по производству насосного оборудования. Это немецкая компания Wilo. У них большой ассортимент продукции разной конструкции, сферой применения и возможностями. Самый главный плюс в том, что они потребляют мало электроэнергии.Все насосы этой фирмы надежны в эксплуатации.

  • Еще один бренд Marina-Speroni итальянского производителя прочно занимает свое место на рынке. Данный производитель делает четкое разделение своей продукции на профессиональную и бытовую. Все насосы этой компании имеют характерный темно-синий цвет корпуса. Мощные профессиональные насосы используются для большой перекачки воды на предприятиях и в быту.Основным преимуществом данного производителя являются универсальность конструкции, которые справляются с перекачкой воды в любых системах, высокие гидравлические характеристики и компактность.
Популярные статьи  Натяжные потолки: фото, которые помогут выбрать лучший вариант в каждую комнату

Amajet

Агрегат перекачки грязной воды

Подача Q, м³/ч до 195
Напор Н, м до 24
Темп-ра T, °C до +40
Производитель KSB

Amarex KRT

Погружной насос для перекачивания сточных вод

Подача Q, м³/ч до 10000
Напор Н, м до 100
Темп-ра T, °C до +60
Производитель KSB

Amarex KRT

Насос сухой установки

Подача Q, м³/ч до 2400
Напор Н, м до 100
Темп-ра T, °C до +60
Производитель KSB

Amarex N

Погружной несамовсасывающий насос

Подача Q, м³/ч до 190
Напор Н, м до 49
Темп-ра T, °C до +55
Производитель KSB

BG

Самовсасывающий насос

Подача Q, м³/ч до 4.20
Напор Н, м до 53.00
Темп-ра T, °C до +40
Производитель Lowara

CEA, CEAM

Одноступенчатый насос

Подача Q, м³/ч до 31.00
Напор Н, м до 62.00
Темп-ра T, °C до 110
Производитель Lowara

CHTC

Многоступенчатый насос высокого давления

Подача Q, м³/ч до 1278
Напор Н, м до 4000
Темп-ра T, °C до +200
Производитель KSB

CHTD

Многоступенчатый насос сверхвысокого давления

Подача Q, м³/ч до 3600
Напор Н, м до 5300
Темп-ра T, °C до +210
Производитель KSB

CO

Насос с открытым рабочим колесом

Подача Q, м³/ч до 54.00
Напор Н, м до 24.00
Темп-ра T, °C до +130
Производитель Lowara

Что это за устройство, какова его цель?

Независимо от места забора воды (водоем, колодец, скважина), осуществить ее подачу на участок или в частный дом можно с помощью насоса.

Насос для перекачки воды: обзор разновидностей гидравлических устройствРазные типы гидравлических приборов имеют следующие характеристики, отличающие их друг от друга:

  • разный КПД (коэффициент полезного действия);
  • производительность прибора;
  • сила напора воды;
  • давление воды.

В водопроводной сети необходимое давление воды должно сохраняться на уровне 2,5-6 атмосфер. Такие параметры оптимальны для полноценной работы бытовых приборов (стиральная или посудомоечная машина, душевая кабина).

Но не всегда оно бывает таким в системе водоснабжения. Решить этот вопрос помогает установка насоса высокого давления для воды.

Классификация по месту расположения

Все насосы также делятся на погружные и внешние (более распространенное название – поверхностные). Первый тип находится непосредственно в воде или частично в ней. Модели, которые погружаются не полностью, именуются полупогружными.

Стоит отметить, что есть несколько видов погружных насосов.

  1. Вибрационные – здесь работа основана на электромагнитном поле и вибрации специального механизма, подобные виды насосов требуют определенных правил установки. В частности, существуют строго заданные расстояния до дна.
  2. Центробежные аппараты, которые были рассмотрены выше.

Все погружные насосы могут иметь двигатель, который уже встроен в корпус, то есть он находится под водой. У некоторых моделей он располагается на поверхности.

Наружный насос расположен непосредственно около водоема. В данном случае всасывающий механизм осуществляет свою работу через специальный шланг. Чем дальше насос расположен от воды, тем мощнее он должен быть.

Чаще всего поверхностные насосы используют на дачах и загородных участках. Они имеют высокую экономичность и небольшие размеры, что делает их популярными для использования в быту. Могут быть оснащены автоматикой, что делает их полностью автономными.

Совет! При использовании выносного эжектора можно осуществлять добычу воды с внушительной глубины.

Погружные насосы

Погружные насосы, помимо прочего, делятся по назначению:

  • скважинные;
  • колодезные;
  • дренажные;
  • фекальные.

Скважинные имеют вытянутую форму и используются для добычи воды из скважин. Компактные габариты позволяют опускать в небольшие по диаметру скважины, однако добычу можно вести с очень большой глубины. Отличаются высокой мощностью работы. Используются только для воды со слабым загрязнением или полностью чистой.

Колодезные используются для выкачивания воды из шахт и колодцев. Основное отличие от скважинных – больший размер и меньшая глубина погружения. Являются достаточно мощными, могут работать с водой, в которой содержится ил, песок или глина. Достаточно тихие и не вибрируют.

Основной задачей дренажников является откачивание загрязненной воды из подвалов, траншей, котлованов и прочих мест. Есть разновидности с ножами для измельчения, а также для работы со слабозагрязненными средами.

Фекальный насос не имеет значительных отличий от дренажных, кроме того, что они рассчитаны на сильнозагрязненную воду с твердыми веществами большого размера (порядка 35 мм в диаметре).Также в них устанавливаются ножи для измельчения мусора. Подобные насосы могут быть как погружными, так и наружными.

Поверхностные насосы

Основным отличием поверхностных насосов является их расположение недалеко от воды. Их можно разделить на несколько типов:

  • самовсасывающие;
  • автоматические;
  • насосные станции.

Самовсасывающие насосы бывают безэжекторные и эжекторные. В первом случае втягивание воды обеспечивается самой конструкцией, во втором с помощью создания вакуума в камере. Применяются для полива, доставки питьевой воды или для бытовых нужд, а также для забора воды из водоемов на поверхности (реки, пруда). Вода должна быть чистой или с небольшим загрязнением.

Автоматические насосы обеспечиваются автоматикой, которая упрощает процесс использования. За насосом не нужно следить. Насосы с автоматикой питаются от электричества. Сам автомат может быть установлен непосредственно в модели или же в качестве отдельной системы. Основная задача – оптимизация использования, а также защитная функция. Например, устройство перестанет работать при резком обмелении водоема, повышении температуры перекачиваемого вещества или при перепадах напряжений в сети.

Насосная станция состоит из самого насоса, обратного клапана, системы управления и аккумулятора. Подобное устройство имеет резиновую грушу, установленную внутри металлического корпуса. В грушу закачивается вода, а вокруг нее воздух. Специальный датчик реагирует на изменения в давлении окружающей среды, которые происходят по мере наполнения груши водой. Когда давление достигает максимума, датчик останавливает подачу воды.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
