Ручной насос для воды своими руками: обзор лучших самоделок

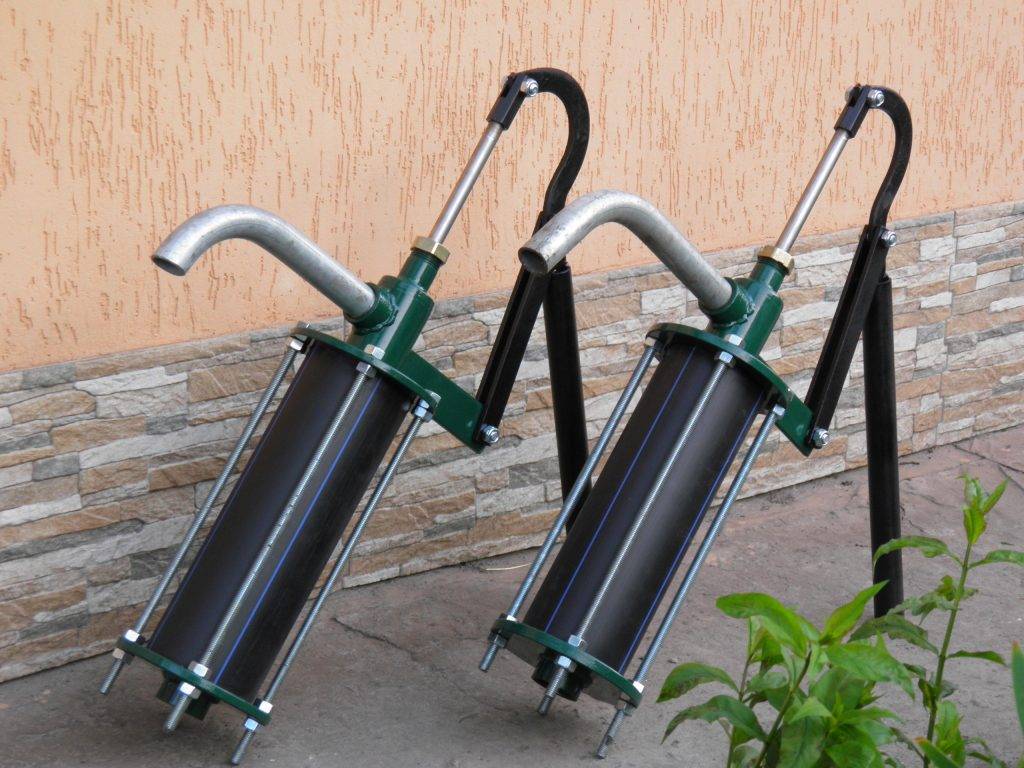

Помпа

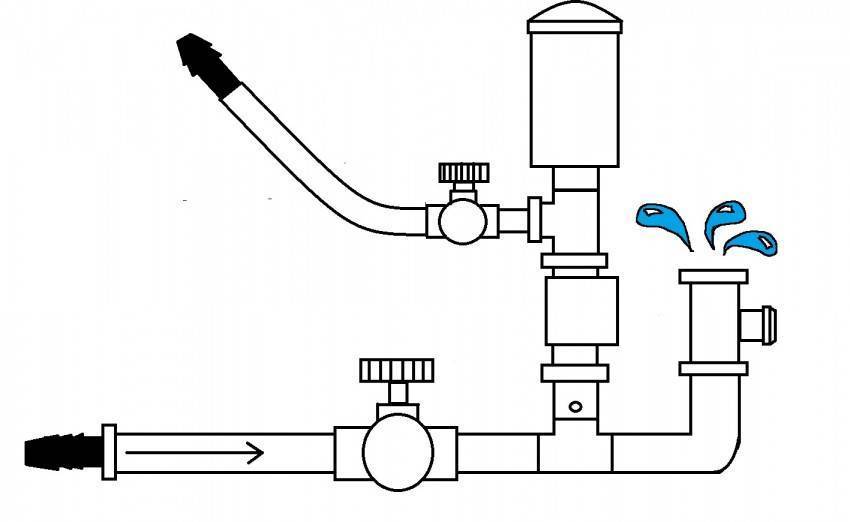

Классическая схема помпы, которая применяется уже несколько десятков лет во многих селах и населенных пунктах без водопровода.

Ручной насос для воды своими руками: обзор лучших самоделок

Ручной насос для воды своими руками: обзор лучших самоделок

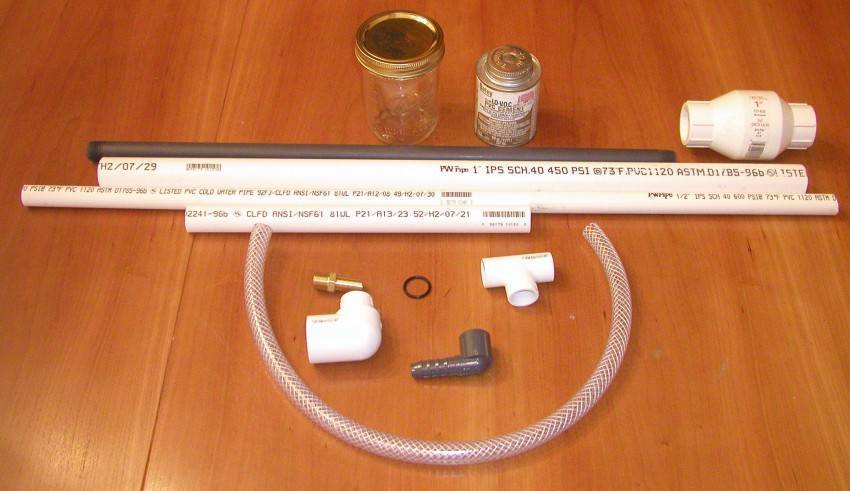

Понадобятся следующие комплектующие:

  • Труба ПВХ 5 см в диаметре и заглушкой и отводами.
  • Обратные клапаны 0,5 2 штуки.
  • Труба ППР 2,4 см в диаметре.
  • Резиновые прокладки и несколько пар болтов с гайкой 6-8 мм.
  • Дополнительные детали.

Делаем помпу.

Ручной насос для воды своими руками: обзор лучших самоделок

Чтобы конструкция работала, нужно обеспечить надежность и герметичность конструкции. Ручка соединена с поршнем, который создает давление в рабочей камере. Под воздействием повышенного давления, вода проходит через два клапана и попадает на вывод. Если не обеспечить надежность корпуса, и плотность прилегания прокладки, усилия будут напрасными

Ручной насос для воды своими руками: обзор лучших самоделок

Простейший насос из пластиковых бутылок

Простую помпу для перекачки жидкости буквально за несколько минут можно изготовить из пластиковой бутылки.

Совет! Бутылка по возможности должна быть толстостенной, то есть жесткой.

Процесс изготовления простейшего насоса выглядит следующим образом.

  1. В пробке от бутылки следует сделать отверстие, соответствующее диаметру шланга.
  2. В боковой части бутылки также проделывается отверстие. Через него будет выкачиваться воздух и вытекать вода.
  3. Далее, необходимо вставить шланг в пробку и герметично закрепить его, использовав клеевой пистолет.
  4. Накрутите пробку со шлангом на бутылку.
  5. Опустите свободный конец шланга в емкость с водой.

Ручной насос для воды своими руками: обзор лучших самоделок
Левой рукой выдавите воздух из бутылки, после чего закройте отверстие на ней пальцем правой руки.

После отпускания пальцев левой руки бутылка начнет выравниваться и всасывать воду из емкости. Если бутылку опустить ниже емкости с жидкостью, то она польется самотеком.

Данный самодельный насос можно усовершенствовать, если в боковой части бутылки не делать отверстие, а вставить шланг в дно бутылки.

Ручной насос для воды своими руками: обзор лучших самоделок

Только после выдавливания воздуха из нее для подсоса жидкости потребуется перекрыть (согнуть) выпускной шланг.

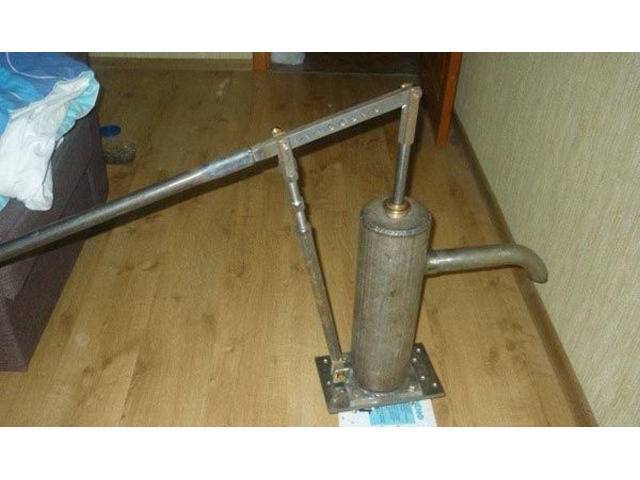

Как сделать собственный насос?

Возможность сэкономить средства и не приобретать коммерческий вариант насоса имеет каждый мужчина, хоть немного знакомый с инструментом, да и в любом хозяйстве найдутся составляющие для простейшего устройства. Трудность вначале могут вызвать чертежи, составить их будет легче, если мы разберем, в каком порядке будем собирать самодельный агрегат.

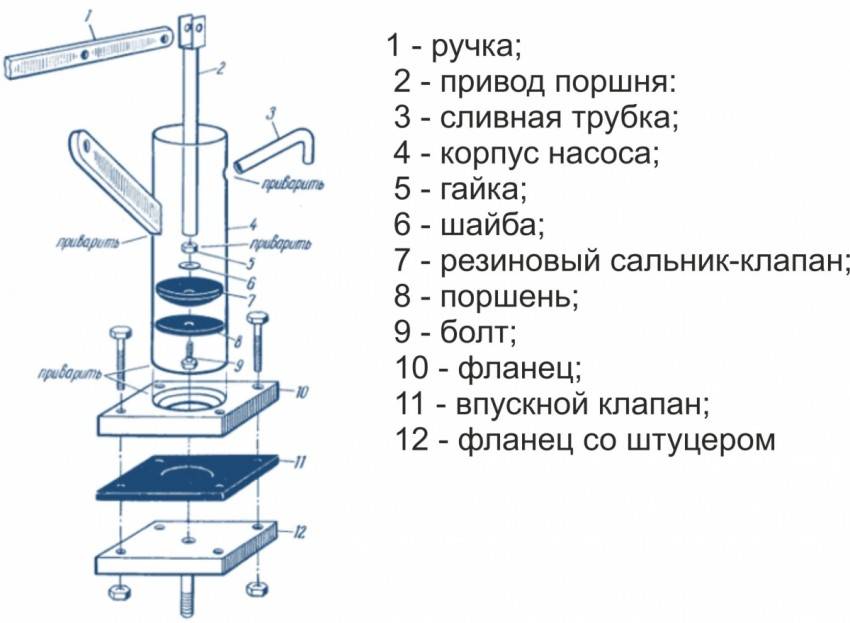

Шаг 1: Изготовление корпуса

Для основы потребуется отрезок металлической трубы, диаметр которой должен быть не менее 8 см, а длина – 60–80 см. При этом толщина стенок цилиндра может быть любой. Главное условие – гладкость внутренней поверхности и отсутствие на ней коррозии. Лучше всего произвести обработку на станке. Наличие малейшей неровности будет сказываться на работе поршня и на его износе.

Шаг 2: Сооружение крышек

Цилиндр должен быть закрыт с обеих сторон. Для этого из пластика или металла необходимо вырезать два «кругляша», способных плотно закрывать диаметр трубы. Учитывая то, что эксплуатировать самодельный насос вы будете и в зимнее время, предпочтительней использовать металл во избежание разрыва крышки при обледенении. Совершенно идеальным решением можно считать наличие хотя бы одной (верхней) резьбовой крышки. Это значительно облегчит эксплуатацию насоса в случае возможных поломок. В середине крышек необходимо сделать отверстия. В верхней – для штока, в нижней – для дискового клапана.

Шаг 3: Дополнительные детали на корпусе

На расстоянии примерно 20 см от верхнего края цилиндра следует сделать сливной «носик». Изготавливается он обычно из небольшого отрезка трубы, диаметр и длину которой можно подобрать самостоятельно по своему усмотрению. Нелишним будет также присоединение к нижней части фланца, благодаря которому возможно закрепление собранной конструкции на поверхности.

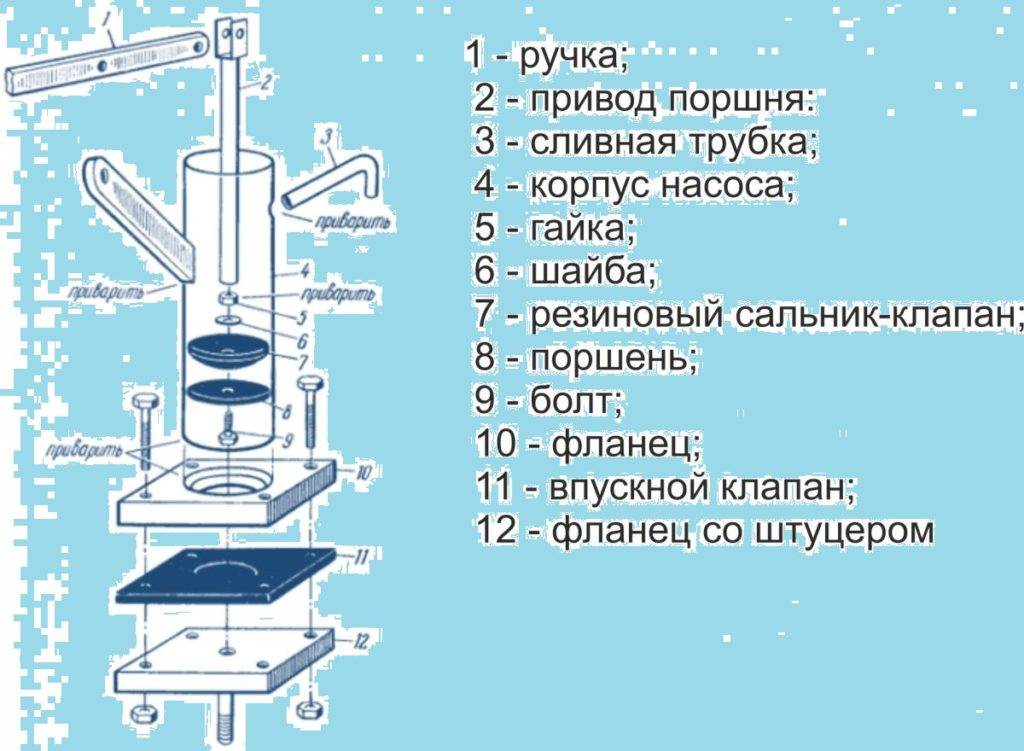

Шаг 4: Сборка поршня

Материал для изготовления этой детали может быть любым. Дерево, пластик, металл – все зависит от того, как сам мастер видит условия его эксплуатации. Только не следует забывать про зиму, а также про свойства некоторых материалов расширяться и разбухать при попадании влаги. Также не надо упускать и необходимость сделать отверстие под поршневой клапан. Следующее условие – диаметр поршня должен быть таковым, чтобы как можно плотнее примыкать краями к внутренним стенкам корпуса. Как бы то ни было, нужно дополнительно снабдить эту деталь одним-двумя резиновыми кольцами, исключающими этот зазор.

Шаг 5: Установка клапанов

Производство этих деталей возможно как из резины, силикона, так и из металла и пластика. Тут все зависит от фантазии конструктора. Главное – соблюдение принципа движения «в одну сторону». Так, клапан, закрепленный на дне насоса, должен свободно впускать втягиваемую из скважины или колодца воду и в то же время надежно закрывать впускное отверстие и выдерживать давление поршня, движущегося вниз. И наоборот: поршневой клапан обязан безупречно работать, впуская жидкость в верхнюю часть насоса при опускании поршня и надежно закрывать отверстие при его стремлении к верхнему положению. Небольшая подсказка: с подобными функциями прекрасно справляются устройства, напоминающие по форме клепку.

Шаг 6: Оборудование впускной трубой

Эту часть насоса необходимо приварить к отверстию, которое просверлено в дне устройства и оборудовано впускным клапаном. Можно сделать немного по-другому: вырезать в нижней части агрегата отверстие, соответствующее диаметру трубы, и снабдить его винтовой резьбой. После собрать клапан, перекрывающий выход из трубопровода, непосредственно на нем. Остается только сделать резьбу снаружи трубы и элементарно навинтить на нее корпус насоса. Обязательное условие для этой части агрегата – способность вынести значительные перепады температуры, сопротивление коррозии. Самый лучший материал для труб – жесткий пластик или сталь.

Шаг 7: Монтаж ручки, штока и кронштейна

Вот мы уже почти и собрали насос для воды своими руками. Нужна удобная ручка, она закрепляется на кронштейне, жестко закрепленном на внешней стороне корпуса. Главное – плечо рычага должно быть таковым, чтобы удавалось без особых усилий поднять поршень. Место, за которое придется браться рукой, можно снабдить резиновой или силиконовой накладкой. Шток должен быть надежно скреплен с поршнем внутри, а его внешний конец – с помощью шарнира с окончанием длинной ручки. Теперь приводить в действие свой самодельный насос будет легко и удобно.

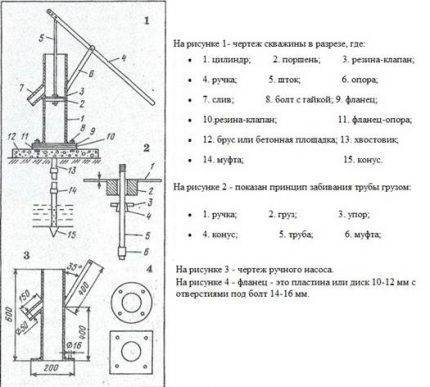

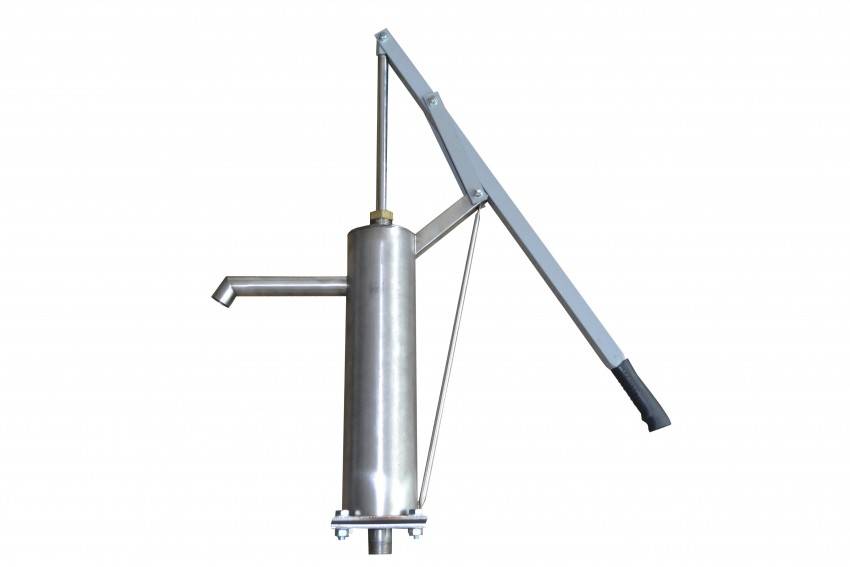

Конструкция #5 – глубинный поршневой насос

Эта конструкция насоса подходит для скважин не более 8-ми метров. Принцип действия основан на разрежении, создаваемом поршнем внутри цилиндра. Полезная самоделка способна стать отличной альтернативой насосному оборудованию заводского производства, поможет решить проблемы добычи воды для обслуживания дачного участка.

Ручной насос для воды своими руками: обзор лучших самоделок

В таких насосах верхняя крышка либо отсутствует, либо имеет щелевидное отверстие, так как шток жестко связан с ручкой

Необходимые материалы:

  • труба металлическая д.100мм., длина 1м.;
  • резина;
  • поршень;
  • два клапана.

Ручной насос для воды своими руками: обзор лучших самоделок

Для изготовления гильзы насоса необходимо обратить внимание на внутреннюю поверхность, она должна быть ровной и гладкой. Хорошим вариантом может стать гильза от двигателя грузового автомобиля. Снизу к гильзе нужно приварить стальное днище по диаметру оголовка скважины

В центре днища устанавливается либо лепестковый клапан, либо заводской

Снизу к гильзе нужно приварить стальное днище по диаметру оголовка скважины. В центре днища устанавливается либо лепестковый клапан, либо заводской.

Для верха гильзы изготавливается крышка, хотя эта деталь больше эстетическая, можно обойтись и без нее

Нужно обратить внимание на то, что отверстие для штока поршня делается щелевидным

Популярные статьи  Жироуловитель под мойку: принцип работы, виды конструкций и особенности их монтажа

Для поршня необходимо взять 2 металлических диска. Между ними проложить не очень толстую резину 1см, немногим большего диаметра чем диски. Далее диски стягиваем болтами.

Осталось установить клапан и приварить ухо для штока.

Лепестковый клапан состоит из резинового диска не очень большой толщины. Размер диска должен быть больше впускных отверстий. По центу резины сверлится отверстие. Через это отверстие и прижимную шайбу резиновый диск крепится поверх впускных отверстий.

При засасывании края резины приподнимаются, и вода начнет поступать. При обратном ходе создается прижимное давление: резина надежно перекрывает впускные отверстия.

Желательно на оголовке скважины и в днище гильзы насоса нарезать резьбу. Резьба позволит легко снимать насос для обслуживания и сделает установку герметичной.

Устанавливаем верхнюю крышку и крепим ручку к штоку. Для комфортной работы конец ручки можно обмотать изолентой или веревкой, прокладывая виток к витку.

Ручной насос для воды своими руками: обзор лучших самоделок

Если насос не качает воду, необходимо устранить все неплотности, в том числе в соединении с оголовком скважины ( )

Отличие от обычного поршневого насоса состоит в том, что гильзу насоса необходимо установить на глубину скважины. При этом длина штока получается более 10 метров.

Ручной насос для воды своими руками: обзор лучших самоделок

Гильзой такого насоса может служить ствол скважины, а роль пружины выполнять подвешенный груз ( )

Решить эту проблему можно двумя способами:

  1. Изготовить шток из более легкого материала, например, алюминиевой трубы.
  2. Изготовить шток из цепи.

Для второго варианта необходимы пояснения. В этом случае шток получается не жесткий. Днище гильзы соединяют с днищем поршня возвратной пружиной.

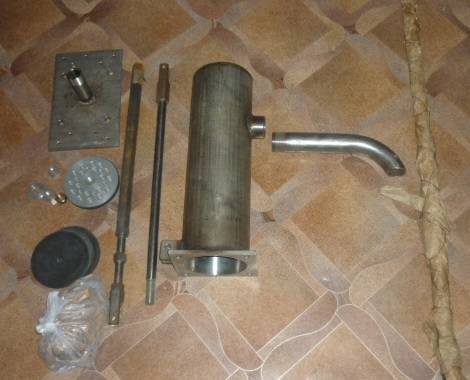

Фото инструкция как сделать насос своими руками

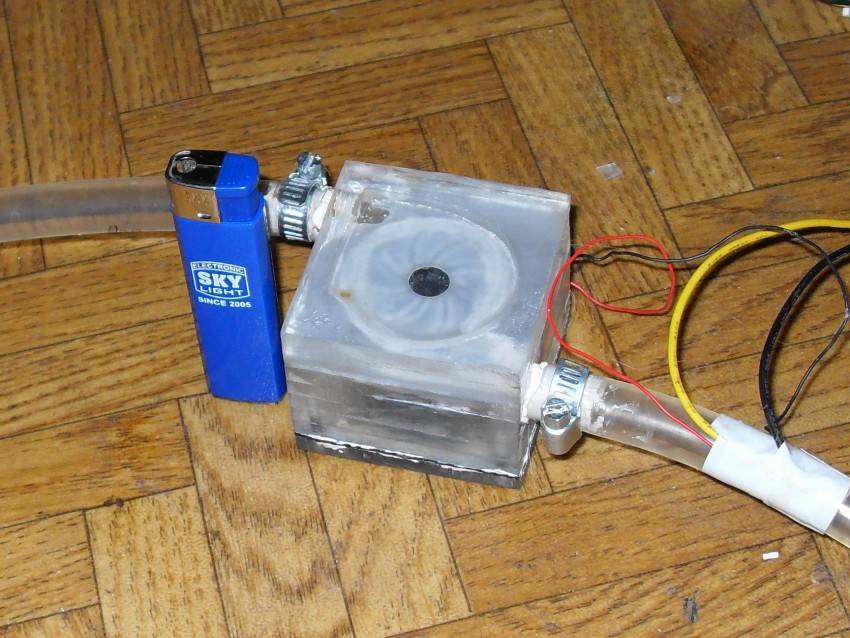

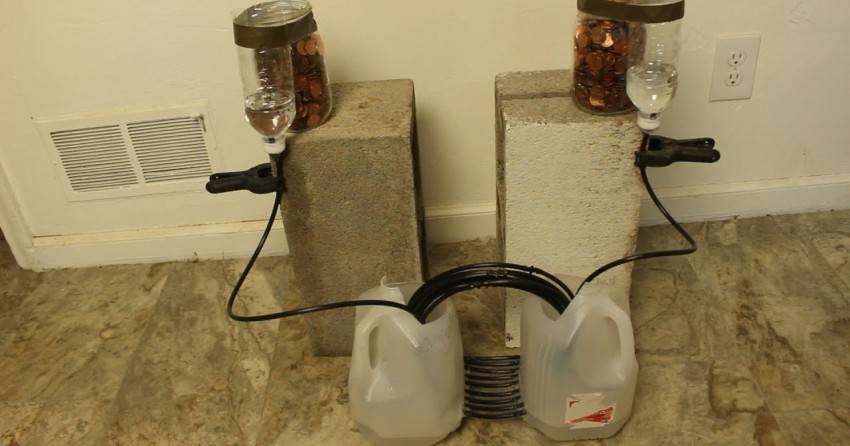

Ручной насос для воды своими руками: обзор лучших самоделок

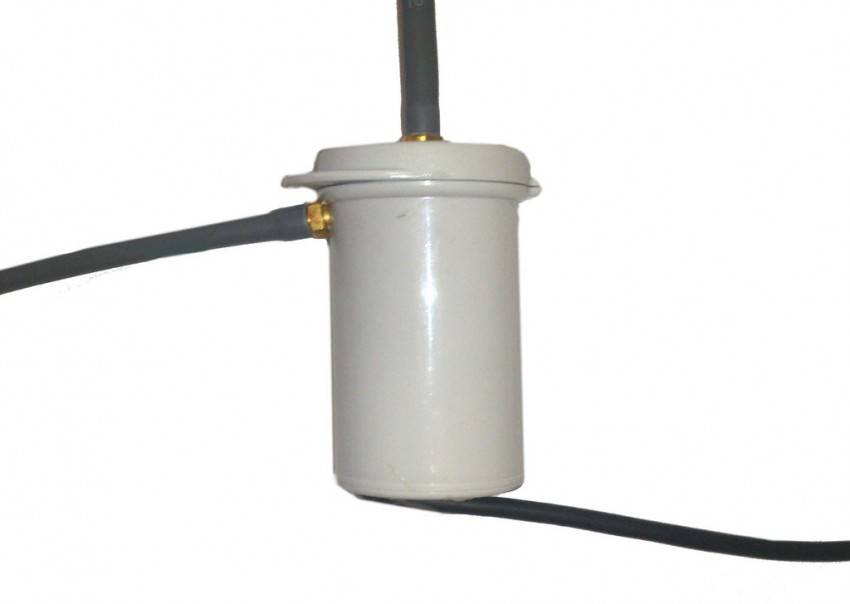

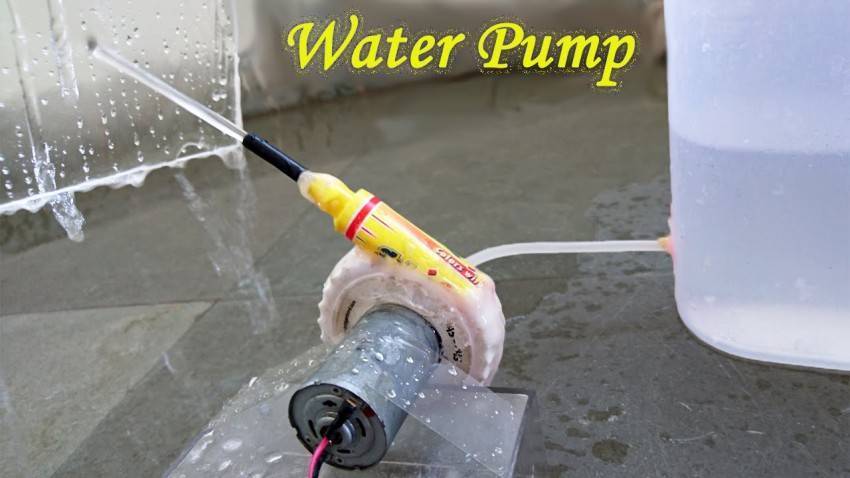

Ручной насос для воды своими руками: обзор лучших самоделок

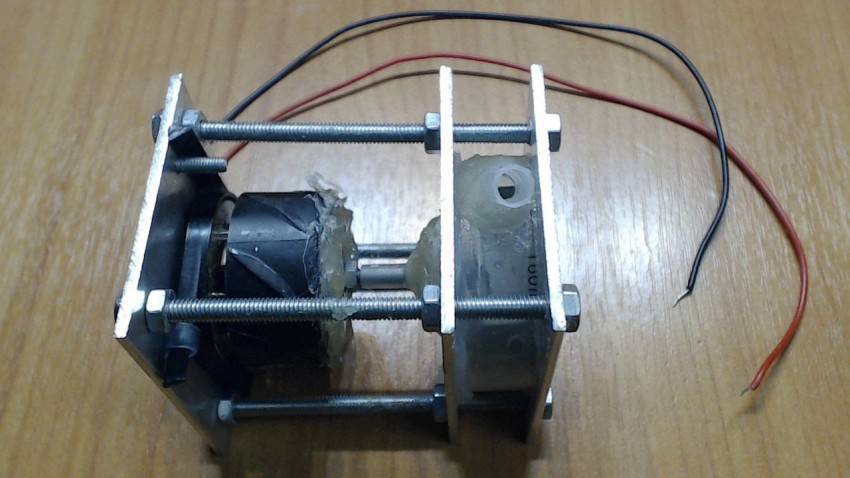

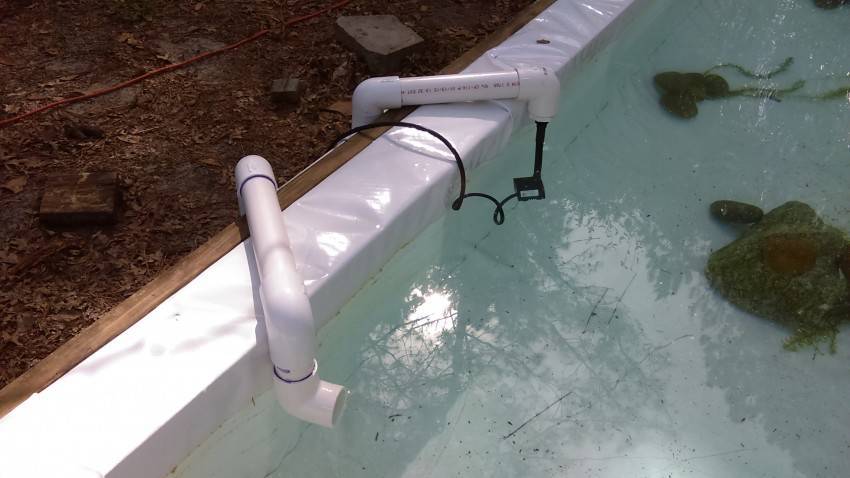

Ручной насос для воды своими руками: обзор лучших самоделок

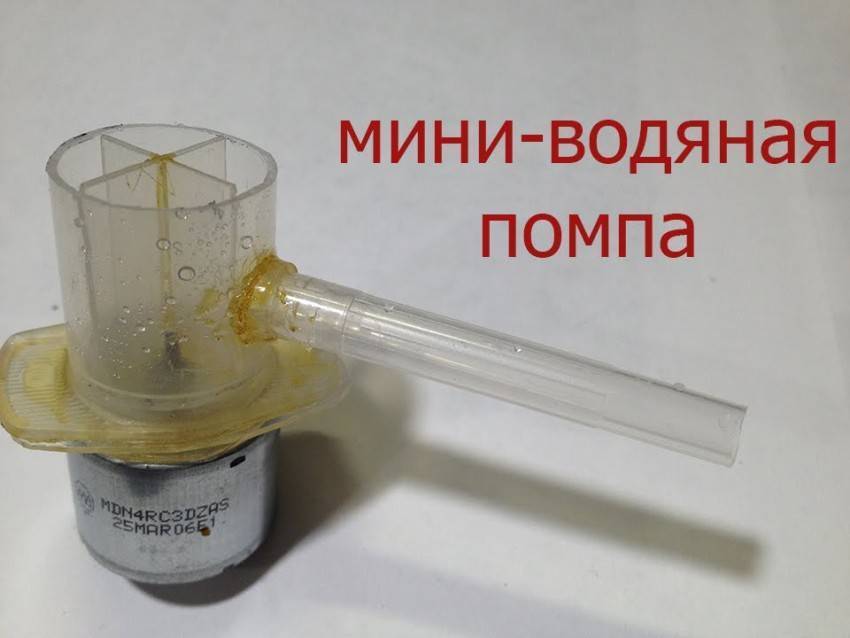

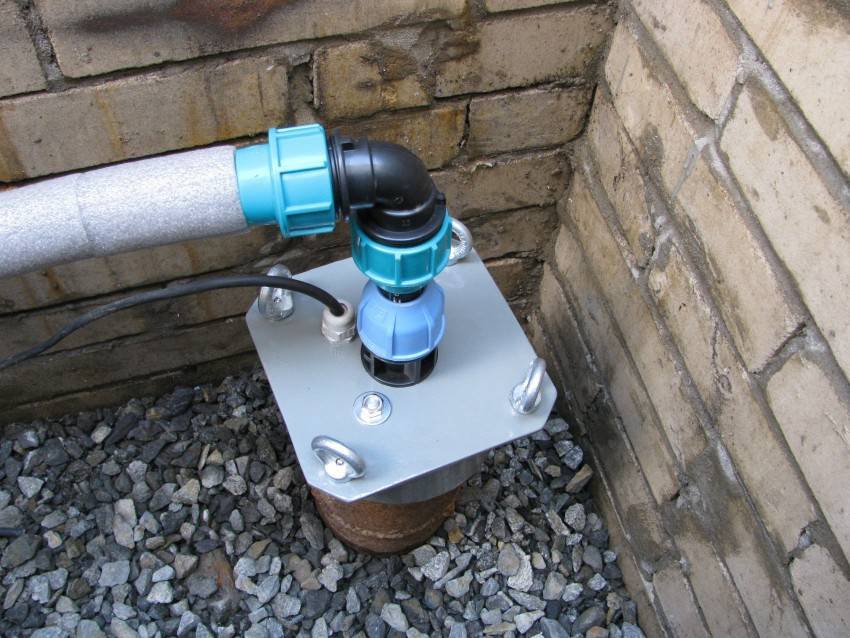

Ручной насос для воды своими руками: обзор лучших самоделок

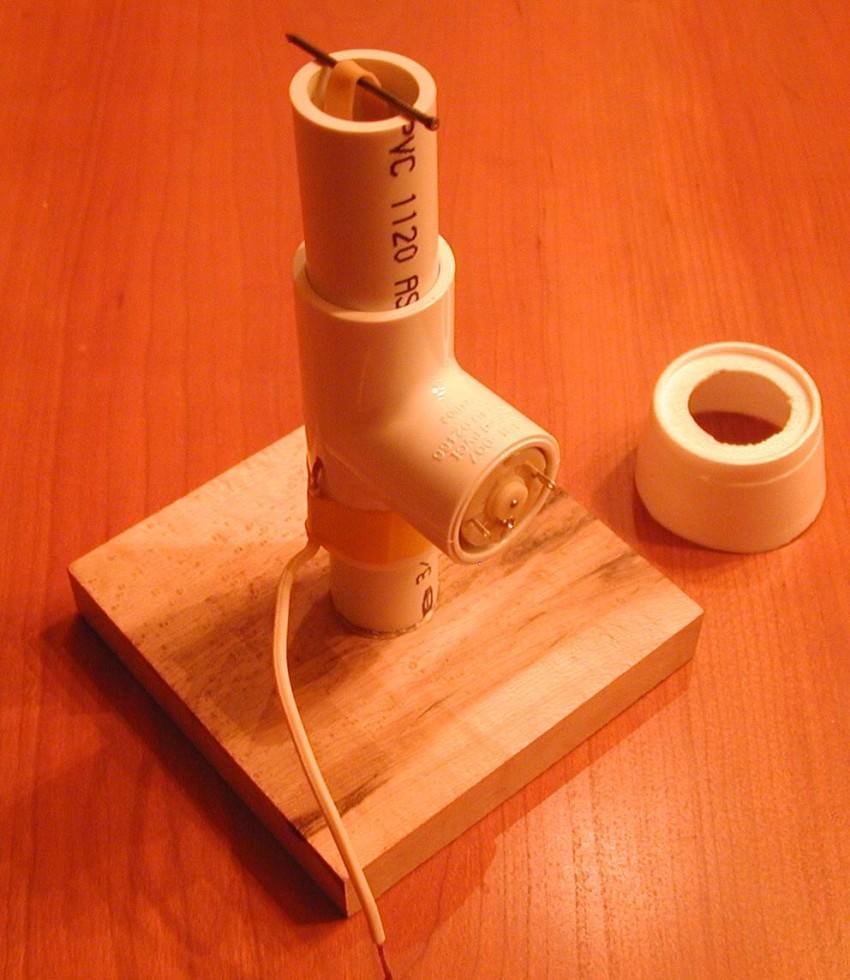

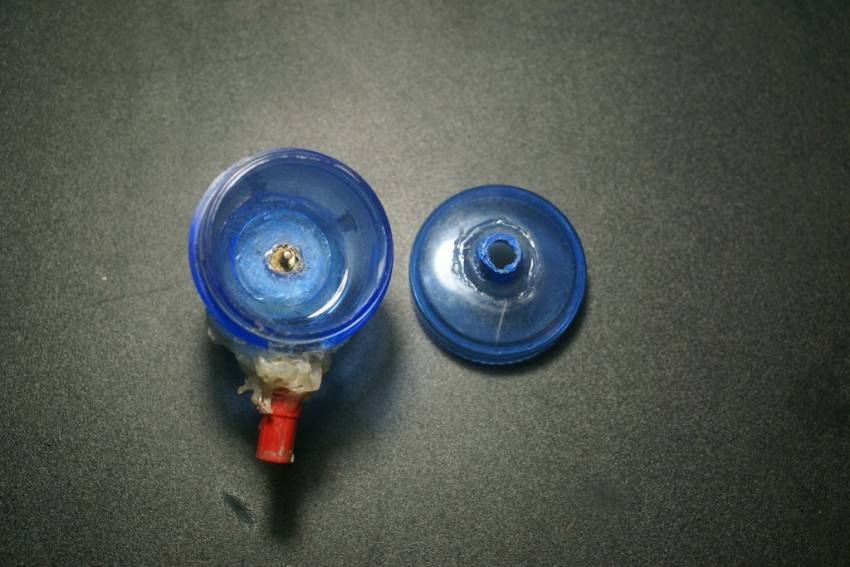

Ручной насос для воды своими руками: обзор лучших самоделок

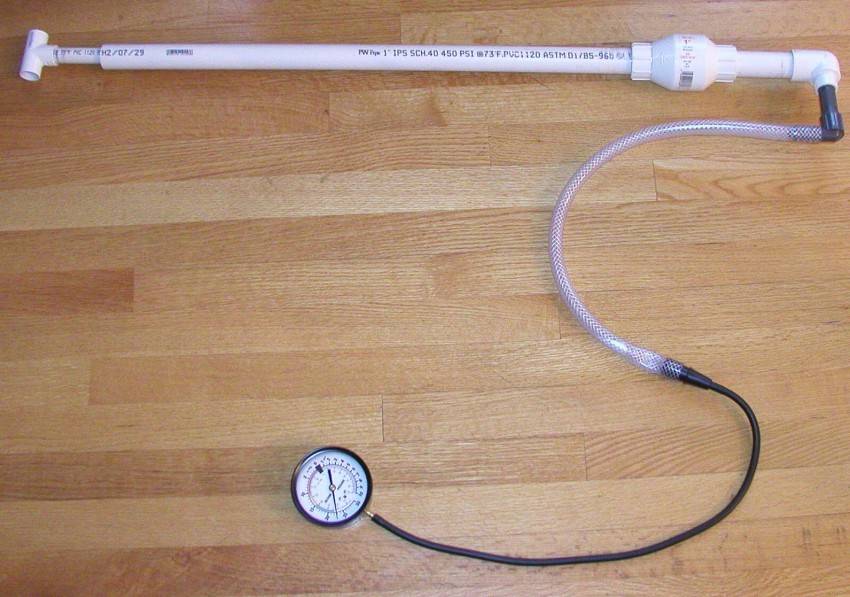

Ручной насос для воды своими руками: обзор лучших самоделок

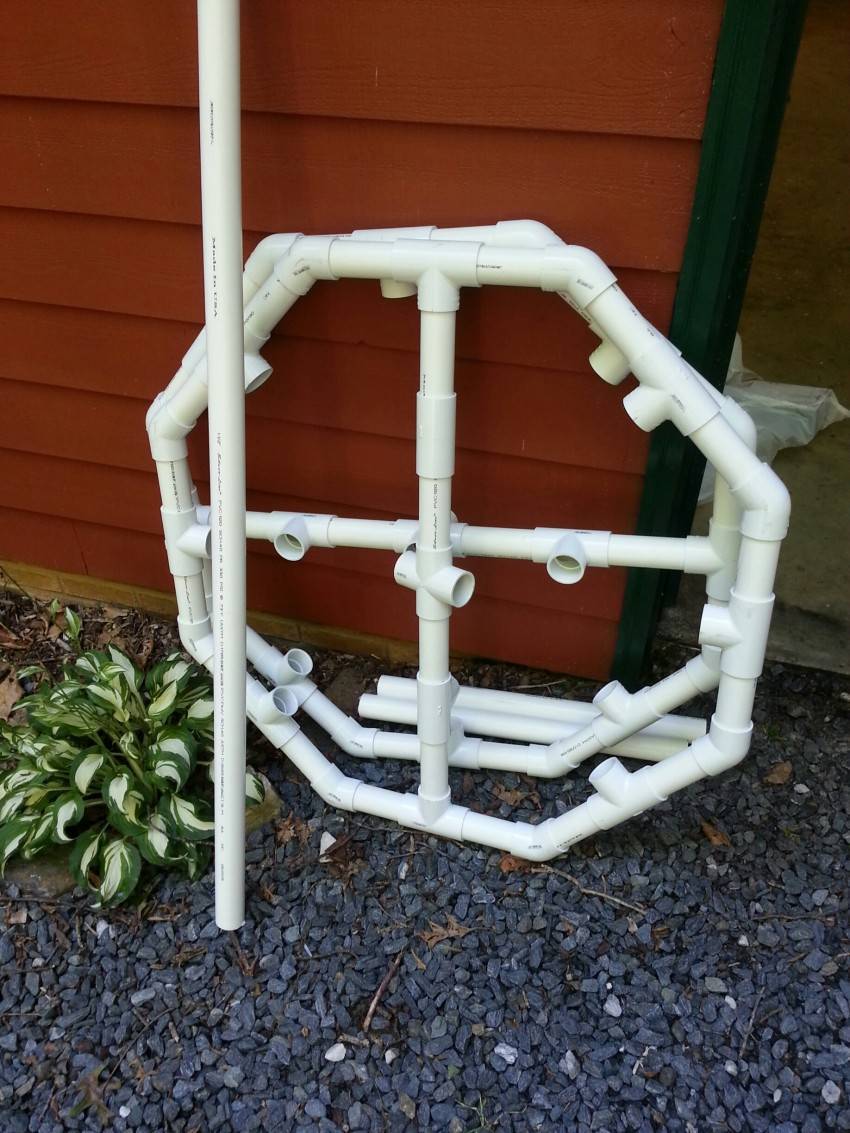

Ручной насос для воды своими руками: обзор лучших самоделок

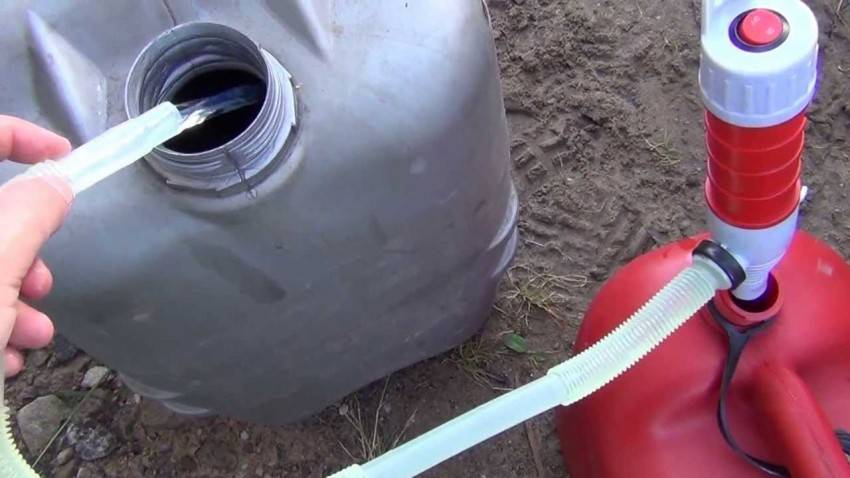

Ручной насос для воды своими руками: обзор лучших самоделок

Ручной насос для воды своими руками: обзор лучших самоделок

Ручной насос для воды своими руками: обзор лучших самоделок

Ручной насос для воды своими руками: обзор лучших самоделок

Ручной насос для воды своими руками: обзор лучших самоделок

Ручной насос для воды своими руками: обзор лучших самоделок

Ручной насос для воды своими руками: обзор лучших самоделок

Ручной насос для воды своими руками: обзор лучших самоделок

Ручной насос для воды своими руками: обзор лучших самоделок

Ручной насос для воды своими руками: обзор лучших самоделок

Ручной насос для воды своими руками: обзор лучших самоделок

Ручной насос для воды своими руками: обзор лучших самоделок

Ручной насос для воды своими руками: обзор лучших самоделок

Ручной насос для воды своими руками: обзор лучших самоделок

Ручной насос для воды своими руками: обзор лучших самоделок

Ручной насос для воды своими руками: обзор лучших самоделок

Ручной насос для воды своими руками: обзор лучших самоделок

Ручной насос для воды своими руками: обзор лучших самоделок

Ручной насос для воды своими руками: обзор лучших самоделок

Ручной насос для воды своими руками: обзор лучших самоделок

Ручной насос для воды своими руками: обзор лучших самоделок

https://youtube.com/watch?v=JIRq1H3_MEY

Также рекомендуем просмотреть:

  • Вентилятор своими руками
  • Прикормка своими руками
  • Откатные ворота своими руками
  • Ремонт компьютера своими руками
  • Станок по дереву своими руками
  • Столешница своими руками
  • Брусья своими руками
  • Лампа своими руками
  • Котел своими руками
  • Установка кондиционера своими руками
  • Отопление своими руками
  • Фильтр для воды своими руками
  • Как сделать нож своими руками
  • Усилитель сигнала своими руками
  • Ремонт телевизора своими руками
  • Зарядное для аккумулятора своими руками
  • Точечная сварка своими руками
  • Дымогенератор своими руками
  • Металлоискатель своими руками
  • Ремонт стиральных машин своими руками
  • Ремонт холодильника своими руками
  • Антенна своими руками
  • Ремонт велосипеда своими руками
  • Сварочный аппарат своими руками
  • Холодная ковка своими руками
  • Трубогиб своими руками
  • Дымоход своими руками
  • Заземление своими руками
  • Стеллаж своими руками
  • Блок питания своими руками
  • Светильник своими руками
  • Жалюзи своими руками
  • Светодиодная лента своими руками
  • Нивелир своими руками
  • Замена ремня ГРМ своими руками
  • Лодка своими руками
  • Компрессор своими руками
  • Усилитель звука своими руками
  • Аквариум своими руками
  • Сверлильный станок своими руками

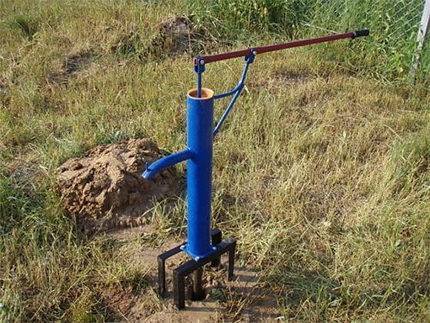

Что такое ручной насос для воды

Наличие источника воды на приусадебном участке является залогом отличного урожая. Также не обойтись без нее в бытовых условиях. Однако, водопровод может работать с перебоями, а электроэнергия в отдаленных уголках подается нестабильно. В таких условиях необходимо закупить ручные насосы для воды на дачу.

При наличии неглубоких водоносных горизонтов можно самостоятельно пробурить скважину и стать абсолютно независимым от наличия внешнего водопровода и некачественного сервиса от энергетических компаний. Главное правильно выбрать ручной насос для откачки воды, чтобы он давал максимальный результат с минимальными вложениями и простоем на ремонт и обслуживание.

Это интересно: Кованые прихожие: рассматриваем подробно

Ручная помпа своими руками

Описанную ниже систему ручной водокачки можно взять как основу для создания стационарного водоподъёмного поста в колодце или скважине.

Нам нужны:

  • Канализационная труба ПВХ 50 мм с несколькими отводами, заглушкой, манжетами-уплотнителями — 1м.
  • Клапан обратный 1/2″ в количестве 2 шт, канализационная труба ППР 24 мм,
  • Также резина, болты и гайки с шайбами на 6-8 мм, несколько хомутов, зажимы фитинговые и другие сантехнические детали.

Существует несколько способ сборки такого насоса.

Слив через ручку

Данная модель самая простая из тех, что можно собрать дома: шток изготавливается из ППР трубы, вода в нем поднимается и выливается сверху. Гильза делается из трубы диаметром в 50 мм длиной 650 мм. Насос получается самый простой из домашних — вода поднимается по штоку поршня, который выполнен из ППР трубы и изливается сверху.

Слив воды через ручку

Итак:

  • Гильзу изготавливаем из трубы диаметром 50 мм длиной 650 мм. Клапан должен быть кольцевым лепестковым: просверлите 10 отверстий диаметром 6 мм, вырежьте круглый резиновый лоскут в количестве 3-4 штуки диаметром 50 мм.
  • Лоскут закрепляем по центру заглушки, используя болты или клёпки (саморез не подойдёт). Таким образом, мы получим лепестковый клапан. Можно не делать клапан самостоятельно, а врезать в торцевую заглушку заводской. При этом стоимость насоса возрастёт на 30%.
  • В гильзу устанавливаем заглушку, используя герметик через утеплители, при этом дополнительно фиксируйте саморезами через стенку основания гильзы.
  • Следующий элемент насоса — поршень. В трубу ППР устанавливается обратный клапан.

  • Для изготовления головки поршня воспользоваться можно отработанной носовой частью герметика 340 мл. Предварительно труба нагревается и помещается в гильзу. Тем самым головка приобретёт нужную форму и размер.
  • Следом её подрезают и устанавливают последовательно на обратный клапан при помощи муфты, имеющей наружную резьбу, или используют накидную гайку.
  • Поршень вставляем в основу насоса и делаем верхнюю заглушку, которая не обязательно может быть герметична, но при этом шток должен держаться ровно.
  • Устанавливаем сгон на свободный конец трубы, одеваем на него шланг. Насос такой конструкции очень надёжен, но немного неудобен — точка cлива воды находится в постоянном движении и расположена близко к оператору. Данный вид насоса можно немного изменить.

Сборка бокового слива

Все делается следующим образом:

Включаем в гильзу тройник-угол 35 градусов. Делаем в трубе-штоке большие отверстия, при этом не нарушая жёсткости, как вариант, можно применить стержневой шток.

  • Основное достоинство и преимущество описанных помп — невысокая цена конструкции. Заводской клапан стоит приблизительно 4 доллара, труба около доллара за 1 метр. А все остальные детали в сумме выйдут на 2-3 доллара.
  • Получим насос стоимостью менее 10 долларов. Ремонт таких насосов также обойдётся в копейку путём замены нескольких «прочих» дешёвых деталей.

Спиральный гидравлический поршень

Ручной насос для воды своими руками в таком исполнении сделать немного сложнее. Но зато у него больше производительность. Такой вид поршня чаше всего применяют при качке воды из водоёмов с течением на небольшое расстояние.

Итак:

  • Устройство в основе имеет карусель с лопастями, напоминающее внешне колесо водяной мельницы. Речной поток как раз и приводит колесо в действие. А насосом в этом случае служит из гибкой трубы 50-75 мм спираль, которая закреплена к колесу хомутами.
  • К заборной части присоединяется ковш диаметром 150 мм. Вода в трубопровод будет поступать через главный узел (трубный редуктор). Его можете взять как у заводского насоса, так и ассенизаторского.
  • Редуктор должен быть плотно закреплён к основанию, которое неподвижно, и располагаетсяя по оси колеса.
    Максимальный подъём воды равен длине трубы от забора, который во время работы находится в воде. Это расстояние получается от точки погружения насоса в воду до точки выхода. Именно это расстояние проходит водозаборный ковш насоса.
  • Система работы такого насоса проста: когда он погружён в воду, в трубопроводе образуется закрытая система с воздушными участками, вода идёт по трубе к центру спирали. Единственный минус такого водяного насоса — активатором являемся водоём, таким образом его использование подойдёт не каждому.
Популярные статьи  Бойлер косвенного нагрева: принцип работы, выбор модели и особенности монтажа

Данный насос послужит отличным поливочным средством в сезон. Цена его зависит от используемого материала.

Виды приборов для перекачки воды

Одной физической силы, применяемой для подъема воды наверх, мало, так как процесс становится тяжелым и трудоемким. Поэтому человечеством давным-давно придумано множество устройств, облегчающих подъем жидкости из колодца или естественного водоема на поверхность.

Все приборы объединены общим принципом работы, в основе которого лежит взаимодействие системы клапанов.

Разновидностей ручных насосов очень много, но можно выделить четыре основные типа:

  • поршневые;
  • штоковые глубинные (разновидности поршневых);
  • крыльчатые;
  • мембранные.

Для изготовления в домашних условиях обычно выбирают первый вид, если нужно обслуживать колодец небольшой глубины (3-6 м), или второй, если необходимо поднимать воду из скважины с глубины 10-12 м.

Эти модели считаются максимально производительными, простыми в сборке и установке, надежными. Остальные имеют существенные недостатки, самым большим из которых считается недостаточная продуктивность.

Именно поршневые приборы заняли основную нишу среди заводского ручного оборудования, они популярны среди домашних умельцев.

Галерея изображений Фото из Элементом управления ручного устройства является длинная ручка, которая действует по принципу рычага. Она управляет штоком, который, в свою очередь, двигает вверх/вниз зафиксированный поршень, благодаря чему вода всасывается в трубу

Приборы, изготовленные в заводских условиях, состоят из чугунных или стальных элементов. Самостоятельная обработка чугуна практически невозможна, поэтому самоделки сваривают из стальных деталей и собирают из пластиковых труб

Вариантов подводки несколько, но самым популярным является монтаж трубы с обратным клапаном: одним концом она опущена в воду, другим присоединена к входному патрубку насоса. Выход жидкости осуществляется через другой патрубок, расположенный в верхней части

Корпус типового насоса имеет вертикальную форму. Его закрепляют или посадкой прямо на обсадную трубу, используя фланцевые/муфтовые соединения, или устанавливают на поверхности земли с помощью опорных профилей, замаскировав последние грунтом или декором

Принцип действия бытовой помпы

Материал изготовления поршневой модели

Способ соединения с источником воды

Как производится установка насоса

Преимущество поршневых насосов-колонок в простоте сборки и установки. Все детали, необходимые для изготовления корпуса и динамических частей, можно найти в хозяйстве или докупить.

А для соединения элементов в единое устройство обычно хватает домашнего инструмента: дрели, циркулярной пилы, ножовки, плоскогубцев, ключей. Сварочный аппарат при необходимости можно арендовать или взять на время у соседей.

Принцип действия водяного поршневого насоса

Наиболее популярным устройством для подачи воды из скважин, колодцев или водоемов является насос, который устроен по поршневому типу.

Принцип его работы заключается в следующем:

  • Внутри цилиндра перемещается поршень. Здесь же находятся впускной клапан и патрубок выходной, который может оснащаться клапаном.
  • Непосредственно на поршне может устанавливаться выходной клапан.
  • Для улучшения работы между поршнем и клапаном входным устанавливается пружина, притягивающая к торцу цилиндра с клапаном впускным, поршень.
  • Когда поршень перемещается по цилиндру происходит создание разряжения воздуха, открывающего клапан и затягивающее воду через патрубок для входа.
  • При движении поршня обратно впускной клапан закрывается и жидкость выходит через клапан или выходную трубу.
  • Двигателем для подобных насосов служит мускульная сила, а его производительность зависит от прилагаемых усилий и объема цилиндра.

Такое устройство реально изготовить самостоятельно, используя для этого минимальный набор инструментов и материалов и обладая простыми технологическими навыками.

Изготовление помпы своими руками

Поршневой насос

Насос — качок или поршневая водяная помпа для воды своими руками. Данный агрегат состоит из:

  1. Рабочий цилиндр;
  2. Поршень;
  3. Впускной и выпускной клапаны.

Этапы работы поршневой помпы состоит из следующих этапов:

  1. когда происходит перемещение поршня впускной клапан открывается, и вода начинает поступать внутрь насоса;
  2. когда происходит движение поршня в обратном направлении, то закрывается впускной клапан, а выпускной клапан открывается, и вода поступает наружу.

По информации расположенной сверху нам становиться понятно, что само устройство и принцип его действия довольно простое и поэтому изготовить его своими руками не составит труда.

Для производства поршневой помпы для воды, потребуются следующие материалы:

  • Отрезок трубы из металла диаметром не менее девяноста миллиметров и длинной от семидесяти до девяносто сантиметров;
  • Диск из металла для изготовления поршня;
  • Мембрана из резины, диаметр ее должен быть чуть больше диска;
  • Прут из металла для изготовления штока;
  • Кронштейны или скобы.

Схема сборки

  1. Кронштейн приваривают вверху трубы, это необходимо для крепления рычага;
  2. Низ цилиндра закрывают при помощи металлической пластины, но также можно использовать кругляк из твердых пород дерева;
  3. Вверху цилиндра делают отверстие для того, чтобы сливалась вода;
  4. Из диска и резиновой мембраны изготавливают поршень, а затем их прикрепляют к штоку при помощи отверстия, находящегося по центру;
  5. Впускной и выпускные клапана производят из резины и впускной клапан, диаметр которого должен быть идентичен диаметру трубы;
  6. Все детали соединяют и в итоге получают готовую помпы для воды.
  7. Поршневую помпу используют для откачки воды из мелких источников и не глубоких колодцев.

Волновой насос

Для создания такого насоса потребуется:

  1. Кронштейн;
  2. Втулки с клапанами;
  3. Бревно;
  4. Гофрированная труба из пластмассы или металла;
  5. Машинка для шлифования;
  6. Газовые ключи;
  7. Плашка;
  8. Лента для уплотнения.

За главную деталь можно взять трубу из пластика. Данная труба с двух сторон закрывается втулками (они устанавливаются на ленте для уплотнения) и прикрепляются торцом к бревну, а другим концом к кронштейну. Древесину бревна пропитывают олифой, смешанной с керосином. Данная смесь обеспечивает защиту от влаги.

Вода подается в трубу и качается за счет собственного колебания бревна. Кронштейн — это арматура или шест, который вбит вертикально. Вертикально крепиться и труба, которая выступает в качестве помпы. К торцам с обеих сторон прикрепляют куски шланга. Через нижний край идет забор воды, а верхний край используют для полива и может быль любой длинны. Полученная помпа предназначена для откачки грязной воды.

Печка-насос

Для изготовления такой помпы необходимо подготовить следующие материалы:

  • Бочка из металла объемом 150- 200 л;
  • Кран для выходного отверстия;
  • Шланг водозаборный;
  • Кирпичи для кладки печки.

Собираем печку – насос следующим образом:

  1. Вначале необходимо выложить небольшую печь из кирпича, таким образом чтобы на нее установить бочку. Затем в боковой части ёмкости сверху проделываем отверстие, а снизу, так же в боковой части, делают выходное отверстие под кран.
  2. К входному патрубку закрепляют шланг, длинны, которого должно хватать до зеркала воды в колодце, а к выходному патрубку закрепляют кран.

Такая помпа работает по следующему принципу:

  • В бочку наливают от трех до пяти литров воды.
  • Далее в печи разжигаем огонь и выжидаем пока вода нагреется.
  • Затем в печи тушим огонь и после этого горячий воздух уйдет в колодец, а давление в ёмкости будет разреженным. За счет этого вода поступает в бак. И как только бочка будет полной, то можно открывать кран и осуществлять забор воды, через обычный шланг, который прикреплен к нему.
Популярные статьи  Опалубка для фундамента своими руками: как избежать ошибок и выполнить монтаж

Водяная помпа на солнечной энергии

Для производства такого вида помпы понадобятся следующие материалы:

  1. Молочный бидон;
  2. Резиновый баллон в форме груши;
  3. Отрезки тонкостенных труб из металла;
  4. Два обратных клапана;
  5. Гибкие шланги.

И так разберем порядок производства насосного механизма данного вида, и он состоит з следующих этапов:

  • Сначала из отрезков труб варят решетку, но она должна иметь один выход;
  • Решётку окрашивают в черный цвет;
  • Вверху бидона сверлят два отверстия чтобы расположить обратные клапана;
  • Затем в бидон помещают резиновый баллон и герметично присоединяют гибким шлангом к решетке труб.

Принцип работы:

  • Решетка от солнечного света сильно разогревается;
  • Нагретый воздух внутри поступает в резиновую грушу, тем самым нагревая и надувая ее;
  • В бидоне образовывается избыточное давление, которое вытесняется в водоем через шланги;
  • После того как контур охладился водой, давление в бидоне падает, что способствует подаче воды из водоема.

Поршневой скважинный насос

Схема поршневого скважинного насоса.

Техническое приспособление применяется при обустройстве систем автономного водоснабжения из неглубоких скважин до 8 м.

Во внутреннем пространстве цилиндрического корпуса поршень формирует зону разрежения, обеспечивающую облегченный забор воды из индивидуального источника.

Начинающие мастера способны самостоятельно сделать ручной скважинный насос.

Для изготовления потребуется:

  • 1 м металлической трубы сечением 100 мм;
  • резиновые уплотнители;
  • 2 металлических диска для создания поршня;
  • 2 клапанных механизма.

Герметичность конструкции обеспечивает эффективность эксплуатации поршневого агрегата, увеличивая производительность самодельного устройства для откачки воды.

Устройство гильзы агрегата

Схема устройства гильзы.

Для обеспечения высокой продуктивности необходимо подобрать корпус с ровной и гладкой поверхностью внутренних стенок. Допускается использовать гильзу грузового автомобильного двигателя, обладающую указанными характеристиками.

По центру стального диска, соответствующего размеру , устанавливается лепестковый клапан. Можно смонтировать клапанное устройство для воды заводского производства. Готовое днище сварочным аппаратом соединяется с нижней частью корпуса.

Для придания самоделке эстетичного вида гильзу сверху накрывают крышкой.

При изготовлении необходимо сформировать щелевидное отверстие для поршневого штока.

Сооружение поршня насоса

Схема поршневого насоса.

Резиновая прокладка толщиной до 1 см помещается между 2 металлическими дисками. Для закрепления конструкции используют болтовую стяжку.

Выступающие по краям изделия излишки мембраны выступают в качестве уплотнителя. Обод из резины заполняет промежуток между поршнем и гильзой, обеспечивая герметичность корпуса самодельного насоса.

Завершается этап монтажом клапана и привариванием уха для подсоединения штока.

Изготовление лепесткового клапана из резины

Схема работы лепесткового клапана.

В центре круглой резиновой прокладки, размером превышающей входные отверстия для воды, прорезается небольшая дырка.

Она предназначена для закрепления мембранного диска поверх впускных щелей с помощью специальной шайбы.

В процессе засасывания происходит поднятие краев резины, позволяющее жидкости заполнять устройство.

Прижимное давление обратного хода способствует опусканию лепестка, обеспечивая герметичное перекрытие входных отверстий.

Окончательная сборка и установка

После монтажа верхней крышки к штоку присоединяется ручка. Изолента или веревка, плотными витками накладываемая на конец держателя, обеспечит комфортную эксплуатацию самоделки для закачки воды из автономного источника.

Прекращение подачи жидкости свидетельствует о недостаточно качественном уплотнении соединений. Восстановление герметичности креплений позволит вернуть системе функциональность.

Схема сборки и установки насоса.

2 Как выбрать ручной насос?

Выбор ручного насоса для перекачки жидкости будет зависеть от ряда факторов:

Глубина скважины.

Самый важный критерий при покупке оборудования или изготовлении его своими руками. Для подъема воды с небольшой глубины (до 10 м) можно использовать простые механизмы с поршневой системой. Если приходится перекачивать жидкость с абиссинской скважины глубиной 10-30 м, придется выбрать устройство со штанговой системой.

Диаметр скважины.

Специалисты рекомендуют бурить скважину диаметром свыше 4 дюймов — тогда для подачи воды с глубины подойдет любой насос с ручным рычагом.

Способ монтажа.

При подборе устройства нужно заранее продумать, есть ли необходимость в его дальнейшем перемещении на другой объект. Такая потребность часто возникает, когда для хозяйственных нужд жидкость берут из реки, а для питья – из колодца.

Период использования.

Ручной насос для воды своими руками: обзор лучших самоделок

Основной элемент ручного насоса — поршень в трубе

В продаже существуют модели, предназначенные для круглогодичной эксплуатации, а также недорогие варианты с пластиковым корпусом для использования в летнее время.

Заранее предусмотрев каждую деталь, можно быть уверенным, что ручной насос для перекачки воды оправдает ожидания пользователя.

2.1 Какие этапы изготовления и подключения ручного насоса?

Собрать ручной насос своими руками из подручных средств – задача посильная для каждого мужчины. Главное — четко следовать указанной инструкции:

Изготавливаем корпус.

Для корпуса самодельного насоса вам понадобится металлический цилиндр – это может быть кусок старой трубы либо ненужная гильза от дизельного двигателя. Длина отрезка должна быть порядка 60-80 см, а диаметр – свыше 8 см.

Для обеспечения качественной работы будущего оборудования, необходимо проточить внутреннюю поверхность трубы на станке. Избавив металл от неровности, вы облегчите усилия, которые потребуются для перекачки воды.

Вырезаем крышку.

Для ее изготовления можно использовать металл или пластик. В крышке следует обязательно сделать отверстие под шток. Когда конструкция готова, внутрь помещается поршень. После этого, дно закрывается точно такой же крышкой с клапаном. Сбоку приваривается труба для подачи воды.

Установка поршня.

Поршень может быть создан из дерева, пластика или металла, главное правило – он должен быть уплотнен резиновым кольцом. При установке этого конструкционного элемента необходимо оставить минимальный зазор между стенками корпуса, тогда вода не будет просачиваться.

Подсоединение входной трубы к скважине.

Ручной насос для воды своими руками: обзор лучших самоделок

Элементы для создания ручного насоса своими руками

Входная труба, подающая внутрь устройства воду, должна быть прочной и выносливой. Чтобы обеспечить эти характеристики, подберите армированные шланги, жесткие пластиковые элементы или стальные трубы.

Монтаж клапанов.

Обратные клапаны – это специальные отверстия, которые созданы в корпусе поршня и нижней крышке металлического цилиндра. Именно они определяют производительность всей системы. Клапаны не дают возможности жидкости вернуться обратно во входящую трубу.

Для их создания можно использовать толстую резину, которая фиксируется на отверстии с помощью склёпок.

Декоративные работы.

Самодельный ручной насос должен иметь удобную ручку. Ее форма может быть любой, главное – надежно прикрепить элемент к штоку. Кроме того, сам насос необходимо зафиксировать на подготовленной площадке, используя фланец.

Проведя весь комплекс работ вышеуказанных работ, вы обеспечите бесперебойную подачу воды на собственном участке.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
