Вихревые импеллерные насосы

Среди самовсасывающих модификаций присутствует группа вихревых насосов, однако, в отличие от центробежных аналогов, они не подходят для перекачивания вязких сред. Наличие твердых включений в воде необходимо исключить, иначе работоспособность оборудования нарушится. Насосы вихревого типа просты в устройстве и обслуживании, но обладают меньшей производительностью и низким КПД.

Водяные насосы “Тайфун”: обзор модельного ряда, устройство и правила эксплуатации

Вихревой самовсасывающий насос Pedrollo PKm 60 для исключительно чистой воды: мощность – 0,37 кВт, производительность – 0,3-2,4 м³/ч, высота подъема воды – до 5 м

Схема устройства и принцип работы

Внутренние детали вихревого насоса мало отличаются от аналогов центробежного оборудования. Основной динамической деталью является рабочее дисковое колесо, оснащенное расположенными по кругу лопастями.

Лопасти вращаются внутри своеобразного канала, связанного с входящим и выводящим патрубками. Жидкость поступает по всасывающему патрубку, под воздействием вращения колеса закручивается и по винтовой траектории перемещается в сторону выхода.

Многократное нахождение жидкости в пространстве между лопастями образует дополнительную энергию и напор, поднимающий воду на необходимый уровень, на этом и основан принцип работы самовсасывающего вихревого насоса.

Всасываемый воздух смешивается с жидкостью, затем смесь вновь разделяется на два компонента: воздух выводится наружу, а жидкость продолжает циркулировать в рабочей камере. После того, как удален весь воздух, камера полностью заполняется водой и вводится в работу по принципу центробежного оборудования.

Водяные насосы “Тайфун”: обзор модельного ряда, устройство и правила эксплуатации

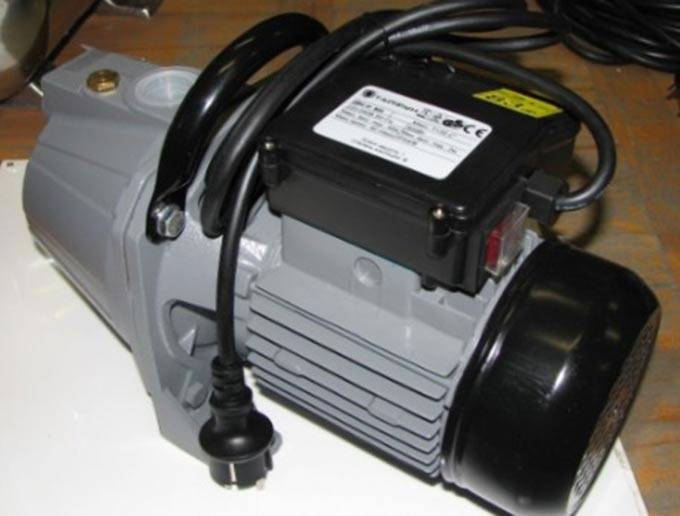

Вихревой насос Оптима (Польша) в чугунном корпусе, с мощностью 0,37 кВт и напором 35 метров. Предназначен для водоснабжения дома или садового участка, перекачивает только чистую воду

Обязательным элементом, как и у центробежного оборудования, является обратный клапан, выполняющий две функции:

  • препятствует обратному попаданию воздуха;
  • обеспечивает заполнение рабочей камеры водой.

Максимальная высота подъема воды, которую обеспечивает вихревое самовсасывающее оборудование, — 8 метров. От центробежных насосов вихревые отличаются двумя принципиальными качествами: они не перекачивают грязные среды, однако прекрасно справляются с перемещением смеси воздуха и жидкости.

Низкий КПД (от 25% до 45 %) объясняется тем, что много энергии тратится на процесс нагнетания жидкости. По этой причине владельцы загородных участков отдают предпочтение центробежным агрегатам. О вихревом оборудовании обычно вспоминают, когда нет возможности установить более продуктивный аналог.

Преимущества бытового использования

Достоинством данной категории самовсасывающих насосов являются компактные размеры и увеличенный напор (в 5-7 раз больше, чем у центробежных аппаратов). Таким образом, их рационально использовать при обслуживании источника воды, находящегося на далеком расстоянии от точек водоразбора, при условии, что большая производительность не нужна.

Водяные насосы “Тайфун”: обзор модельного ряда, устройство и правила эксплуатации

Вихревые насосы Speroni KPM выпускают в двух вариантах, различающихся габаритами, весом, объемом рабочей камеры и производительностью. Модификации используются для заполнения мембранных баков небольшого объема и систем отопления (+)

Примером может служить перекачка воды из колодца, высота подъема в котором не превышает 7-8 м, в так называемую «рабочую зону», где обычно расположены садовые посадки, грядки, теплицы. Учитывая неравномерность рельефа и огибание дачных строений, стоит рассчитывать на трубопровод до 100м длиной, а это значит, что потребуется большой напор.

Кроме использования вихревых модификаций в автономных частных водопроводах, их применяют для тушения пожаров, устройства вентиляции, в тепловых установках.

Какие факторы следует учесть при покупке?

Чтобы выбрать действительно качественный насос, необходимо изучить ряд его свойств. К ним относится:

  • Производительность устройства – для этого необходимо рассчитать приблизительное количество потребляемой воды всеми живущими в доме людьми. Максимальная производительность предлагаемых сегодня агрегатов – 1200 л./мин.;
  • Напряжение сети в доме – при низком напряжении агрегат теряет напор, а при слишком высоком может перегреться. Чтобы избежать этого, следует выбирать устройства с термической защитой;
  • Возможность использования агрегата зимой – такие устройства оборудуются прорезиненным проводом и универсальным переходником.

Изучив все эти факторы, вам будет гораздо легче подобрать качественный вибрационный насос, который оптимально подойдет конкретно под ваши задачи.

Техническое обслуживание и правила безопасности

Техобслуживание электронасоса “Тайфун” включает в себя периодический осмотр, который проводится каждые 100 часов эксплуатации. Пока оборудование находится на гарантийном обслуживании, разбирать насос самостоятельно запрещается.

В постгарантийный период можно своими руками производить замену износившихся частей. Наиболее часто в этом нуждаются поршень и клапана. Для их замены необходимо произвести разборку помпы в соответствии с инструкцией производителя.

Также часто владельца насосов серии “Тайфун” сталкиваются с засором входных отверстий на стакане. Устранить засор можно прочистив отверстия тонким тупым инструментом

Делать это необходимо осторожно, чтобы не повредить обратный клапан

Запрещается самостоятельно производить ремонт электропитающего кабеля!

Для безопасной эксплуатации и бесперебойной работы насоса необходимо соблюдать следующие правила:

не допускать работы помпы без погружения в воду;
нельзя поднимать/опускать, осматривать работающий насос;
напряжение электросети должны быть максимально приближено к показателю 220 В;
температура перекачиваемой воды не должна быть выше +35 С°;
вилка и обслуживающая розетка должны находиться в месте, защищенном от влаги.

Перед вводом в эксплуатацию насосов “Тайфун” внимательно изучите инструкцию производителя и следуйте его рекомендациям.

Водяные насосы “Тайфун”: обзор модельного ряда, устройство и правила эксплуатации

Периодически осматривайте корпус электронасоса и оценивайте уровень загрязнённости отверстий входного стакана, чтобы предотвратить снижение производительности вследствие их засорения

Альтернативные варианты насосного оборудования и советы по выбору агрегатов представлены в этой статье.

Какие встречаются неисправности вибрационных насосов

Водяные насосы “Тайфун”: обзор модельного ряда, устройство и правила эксплуатации

Неполадки конструкции ручеек

Перед тем, как производить ремонт своими руками вибрационного насоса, нужно изучить, с какими неисправностями чаще всего сталкиваются пользователи. Рассмотрим неисправности конструкций типа:

Какая встречается не корректная работа механической части насоса:

Неисправность Причины Решение
1. Насос качает очень плохо или гудит, но не качает. Одной из причин может быть самопроизвольное откручивание гайки на поршне.Вывод. Такая поломка, как следствие вибрации конструкции. Решением вопроса станет накернивание конца штока. В этом случае гайка не так просто сможет открутиться.
2. Насос перегревается и сильно гудит. Такая неполадка может быть вызвана работой насоса без жидкости для перекачивания. От перегрева происходит выпадение электромагнита. Зазор между якорем и электрическим магнитом исчезает.Необходимо следить за уровнем жидкости, в противном случае — капитальный ремонт.
3. Низкое давление воды, насос слабо качает. Причиной может быть малое напряжение в сети (менее 200Вт). В случае, если напряжение в норме, насос необходимо разобрать и отрегулировать.
4. Включается насос и выбиваются автоматы и сгорают пробки. Скорей всего сгорела обмотка электромагнита. Капитальный ремонт.

Как производится ремонт насоса вибрационного

Водяные насосы “Тайфун”: обзор модельного ряда, устройство и правила эксплуатации

Схематическое фото вибрационного погружного насоса

Вибрационный насос, ремонт его самостоятельно, — это не простое дело, особенно, если речь идет о самой сложной его части, — электрическом магните. Поэтому, если нет уверенности, то лучше обратиться за специализированной помощью. Итак:

Если кабель в исправности, а сопротивление мало, то причина в сгоревшей обмотке.

Ремонт электромагнита

Водяные насосы “Тайфун”: обзор модельного ряда, устройство и правила эксплуатации

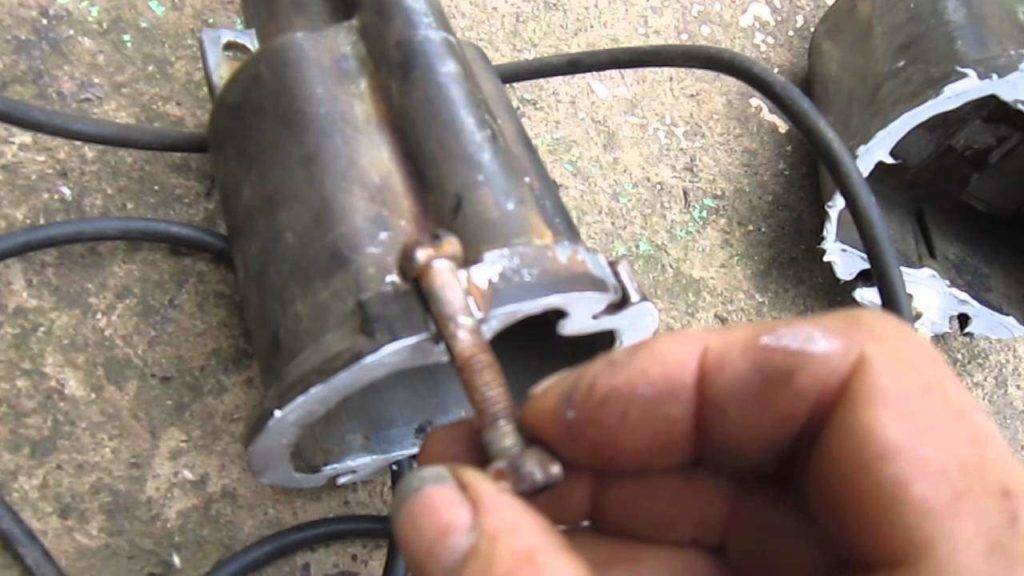

Ремонт вибрационного насоса

Ремонт электромагнита — это перемотка катушек. Для перемотки понадобятся следующие инструменты:

Проведение работ по ремонту:

Эпоксидная смола затвердевает в течение суток. Затем убираем остатки и собираем насос. Для полной информации рекомендуем посмотреть учебное видео.

Источник

Технические параметры насоса Тайфун

Водяной столб достигает в таком агрегате показателя в девяносто метров, а его давление приравнивается в девять бар, с максимальным уровнем производительности в две с половиной тысячи литров за час. Для забора жидкости применяется непосредственно двухклапанная система, что позволяет также использовать такой агрегат в достаточно длительном режиме, что является естественно хорошим показателем.

Выбирая насос под названием Тайфун следует обратить непосредственно внимание и на тот фактор, что такой агрегат может представляться в одной из двух возможных модификаций, что различны вариацией тепловой защиты. Благодаря чему устройство способно при возможности определенного перегрева использовать функцию автоматического отключения, что обезопасит его и оставит в сохранности не позволяя выйти из строя, который вполне возможен при недостаточном количестве жидкости в источнике. Благодаря наличию пары специализированных клапанов, вся жидкость, что будет подаваться наверх, способствует дополнительному охлаждению

Популярные статьи  Как найти обрыв провода в стене: обзор способов обнаружения и устранения обрыва

Такой тип конструкции применим в некоторых моделях, но не во всех присутствует, что делает еще одним преимуществом такой модели, благодаря чему вполне возможно эксплуатировать такое устройство без каких-либо трудностей и возможных нюансов в течение более чем десяти лет, что оглашает непосредственно сам производитель

Благодаря наличию пары специализированных клапанов, вся жидкость, что будет подаваться наверх, способствует дополнительному охлаждению. Такой тип конструкции применим в некоторых моделях, но не во всех присутствует, что делает еще одним преимуществом такой модели, благодаря чему вполне возможно эксплуатировать такое устройство без каких-либо трудностей и возможных нюансов в течение более чем десяти лет, что оглашает непосредственно сам производитель.

Обратите также предельное внимание и на комплектационный состав, что при обустройстве автоматизированной системы следует применять гидроаккумулятор, что обезопасит систему в целом и значительно продлит срок службы агрегата. Возможная емкость способна быть до шестисот литров. Помимо этого в обязательном порядке должна присутствовать защитного типа муфта, предназначенная для соединения шлангов распространенного размера в три четверти дюйма либо пластикового типа труб, что имеют диаметры равные двадцать пять миллиметров, капронового типа шнуры

Помимо этого в обязательном порядке должна присутствовать защитного типа муфта, предназначенная для соединения шлангов распространенного размера в три четверти дюйма либо пластикового типа труб, что имеют диаметры равные двадцать пять миллиметров, капронового типа шнуры.

Погружного типа насос «Тайфун» способен начать свою работу непосредственно с закачки жидкости в сам гидроаккумулятор, что позволит обеспечить уровень давления равный показателю в три атмосферы. По достижению необходимого показателя такое устройство будет отключаться в автоматизированном режиме, а при изменении этого показателя в нужный момент он опять запустится автоматически для дальнейшей подачи жидкости.

Следует также обратить определенно внимание и на тот фактор, что интервал уровня погружения находится в интервале от одного до пяти метров глубины, что обеспечит приемлемый уровень работы

Особенности самовсасывающих агрегатов

Приобретая агрегат для применения на загородном участке, следует проанализировать ряд факторов, которые определяют нужную категорию. К ним относятся:

  • глубина источника;
  • расстояние от источника до дома;
  • уровень напора;
  • качество подаваемой воды;
  • потребление воды.

Обычно перечисленные данные учитывают при расчете производительности аппарата, однако они полезны и при выборе насоса по типу всасывания.

Различают самовсасывающие и нормально всасывающие устройства. Отличие кроется в конструкции, регулирующей процесс перезаливки в случае попадания в систему воздуха.

Водяные насосы “Тайфун”: обзор модельного ряда, устройство и правила эксплуатации

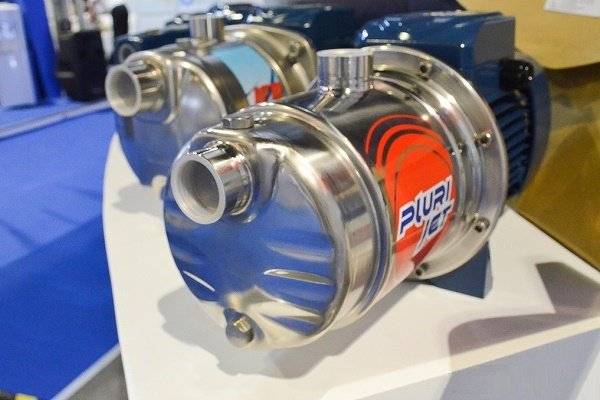

Образец самовсасывающего насоса — Pedrollo PLURIJET, предназначен для перемещения и подъема чистой воды из источников с глубины, не превышающей 9м, номинальный напор до 120 м, подача – 200 л/мин (12 м3/час)

К нормально всасывающим относят погружные и полупогружные насосы, функционирование которых происходит, если жидкость из источника перемещается в рабочий отсек самотеком. При попадании воздуха срабатывает автоматическая защита от «сухого хода» и работа останавливается, так как вхолостую аппарат работать не может. Насос приходится перезапускать.

Водяные насосы “Тайфун”: обзор модельного ряда, устройство и правила эксплуатации

Схема работы самовсасывающего насоса: 1 – заливка воды; 2 – разделение воды и воздуха в рабочей камере; 3 – завершение циркуляции, начало работы насоса; 4 – удержание жидкости при выключении насоса (+)

Самовсасывающие модели рассчитаны на самостоятельное удаление воздуха без участия человека. Это происходит благодаря конструктивным особенностям: в верхней части рабочего отсека находится вантуз, через который и удаляется воздух. Вернуться ему назад мешает обратный клапан.

Современные исполнения со встроенными задвижками производят самостоятельную перезаливку, благодаря чему отпадает необходимость в постоянном контролировании оборудования.

Водяные насосы “Тайфун”: обзор модельного ряда, устройство и правила эксплуатации

Самовсасывающие насосы служат для перекачки только чистой воды из колодцев, накопительных емкостей, бассейнов

Водяные насосы “Тайфун”: обзор модельного ряда, устройство и правила эксплуатации

Особенность конструкции этого вида насосов заключается в расположении напорного и всасывающего патрубков выше оси агрегата

Водяные насосы “Тайфун”: обзор модельного ряда, устройство и правила эксплуатации

Диаметр патрубка, к которому подключают всасывающую трубу, больше диаметра патрубка, к которому подсоединяют напорную

Водяные насосы “Тайфун”: обзор модельного ряда, устройство и правила эксплуатации

Благодаря особому расположению патрубков рабочая часть самовсасывающей системы всегда заполнена водой. Ее не нужно заливать перед каждым запуском, но обязательно следует перед первым

С процессом перезаливки связана и небольшая высота подъема самовсасывающих агрегатов – до 9 м

Важно проследить, чтобы рабочая камера постоянно была заполнена водой, и чем короче подающая магистраль, тем быстрее происходит процесс перемещения воды

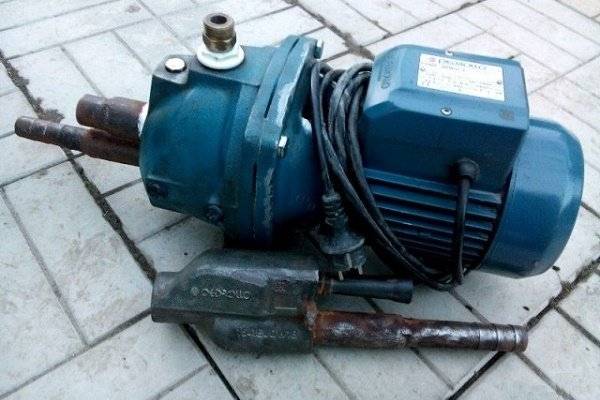

Чаще всего самовсасывающие насосы являются частью насосной станции с гидроаккумулятором, всасывающим патрубком (или эжектором), запорной арматурой и контрольно-измерительными приборами.

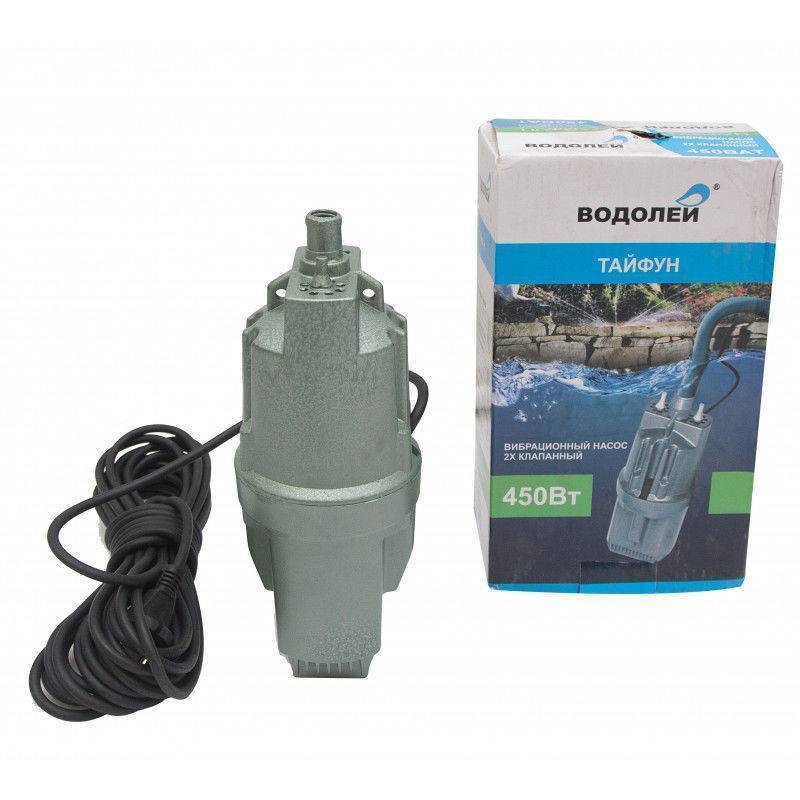

Устройство и принцип работы

Модель относится к вибрационным агрегатам погружного типа. Традиционно для такого вида насосного оборудования корпус устройства разделён на две

Рабочие камеры разграничены эластичной диафрагмой и амортизатором, обеспечивающим герметичность моторного отсека. Электропривод включает в себя две магнитные катушки, напорный патрубок и сердечник – все детали во избежание попадания воды и обеспечения надёжности конструкции залиты эпоксидным компаундом.

Принцип действия агрегата основан на использовании колебаний якоря и поршней, вызванных электромагнитным полем катушек.

Особую надёжность конструкции обеспечивает запатентованная брендом форма втулки и направляющей штока.

Производители поставляют на рынки сразу две модели – раннюю версию и модернизированную:

  • «Тайфун-1» – первая версия модели, рассчитанная на работу с глубиной в 16 метров. Диаметр изделия 10 сантиметров, поэтому необходимо учитывать, что его можно опустить лишь в неглубокую скважину диаметром от 12,5 сантиметра (между корпусом и устройством должен быть зазор для свободного хода). Эта модель предназначена для забора воды из колодцев, резервных ёмкостей или баков для полива, а также из бассейнов и прудов с чистой водой.
  • «Тайфун-2» – модернизированное устройство с возможностью водозабора с глубины до 90 метров. Это одна из самых популярных моделей на рынке, рассчитанная для работы в скважинах диаметром от 12,5 сантиметра.

Основное отличие моделей заключается в рабочей глубине, на которой они могут использоваться. Ранняя версия устройства относится к агрегатам, работающим на относительно малой глубине (но технические показатели превосходят аналогичные параметры у конкурентов почти в два раза!). Модернизированная модель – настоящий глубинный насос для скважин, обладающий внушительной производительностью до 2 500 литров воды в час.

Также модели отличаются по характеристикам тепловой защиты:

  • БВ-0,25-40-У5-М – маркировка глубинной модели, свидетельствующая о повышенной защите агрегата от перегревания;
  • БВ-0,5-16-У5-М – маркировка ранней модели, с более слабой защитой двигателя от перегревания.

И размещению водозаборного отверстия:

  • базовая модель с нижним водозабором;
  • модернизированная с верхним.

Основные характеристики базовой модели:

  • мощность – 240 Ватт;
  • максимальный напор – 30 метров;
  • производительность – 750 литров в час;
  • длина силового кабеля – 10 метров.

Характеристики модернизированной модели:

  • мощность – 240 Ватт;
  • максимальный напор – 90 метров;
  • производительность 2 500 литров в час;
  • длина кабеля – 10 метров.

Достоинства обеих моделей:

  • доступная цена;
  • продолжительный срок службы;
  • надёжность;
  • бесшумность работы (устройства погружаются в воду);
  • встроенная защита от перегревания;
  • надёжное охлаждение водой благодаря двухканальному забору;
  • компактные размеры;
  • высокая производительность.
  • для технического обслуживания агрегат необходимо извлекать на поверхность;
  • высокий стартовый ток.

1 Виды и описание

Разные технические характеристики, а также конструкционные особенности механизмов стали причиной подразделения их на виды и подвиды.

Водяной насос Кама бывает:

  • погружной;
  • поверхностный;
  • автоматический;
  • ручной.

Эти виды имеют разное назначение, делятся на такие подвиды:

Водяные насосы “Тайфун”: обзор модельного ряда, устройство и правила эксплуатации

Насос КАМА-10

  1. Дренажные. Используются для откачивания жидкостей из подвальных помещений, шахт и колодцев. Может применяться для осушения влажной почвы.
  2. Вибрационные. Имеют большую мощность, способны подавать большое количество воды. При этом просты и экономичны в плане электропотребления. Используются на глубине до 10 метров.
  3. Центробежные многоступенчатые. Способны выкачивать любую жидкость из любого источника. Нужна отдельная установка эжектора, поскольку нет встроенной системы самовсасывания жидкости.
Популярные статьи  Какая лучше скороварка-мультиварка: отзывы покупателей о популярных моделях

1.1 Погружная модель

Назначение глубинного насоса Кама — подача воды из скважины, водоема или колодца. Они способны пропускать воду вместе с частицами до 1 мм. Имеют производительность от 2000 до 5000 литров за час. Температура рабочей жидкости должна быть не более +35 градусов. Запрещается использование для кислой или щелочной среды.

Для данного аппарата колодец или скважина должны иметь диаметр как минимум 50мм, глубину от 5 до 35 метров.

1.2 Поверхностная модель

Водяной насос данного типа используется для полива участка, заполнения бака и резервуара, а также для водоснабжения частного дома. Предназначен для забора воды с источников, расположенных близко к уровню земли.

Водяные насосы “Тайфун”: обзор модельного ряда, устройство и правила эксплуатации

Насос КАМА-8 в разобранном виде

Поверхностный циркуляционный насос используют в системах отопления, где необходима принудительная циркуляция жидкости.

Компактны, имеют небольшой вес, легко транспортируются. Высота всасывания жидкости- 8 метров. Не предназначены для перекачивания топлива и масел.

Перед эксплуатацией поверхностный насос заливается водой. Иногда нужно заливать и шланг, который идет от колодца к насосу.

1.3 Автоматический водяной агрегат

Основное его назначение- это автономное водоснабжение жилых домов, ферм и других объектов чистой водой с источников низкого давления, таких как колодец, скважина, накопительный резервуар или водопровод.

При работе включается и выключается самостоятельно, по мере расхода воды. Автоматически поддерживает нужное давление в системе водоснабжения. Позволяет избегать гидравлических ударов, что продлевает срок службы системы водоснабжения в целом.

Имеет мощность 650 Вт, производительность 3000 литров в час, максимальную высоту всасывания жидкости- 8 метров.

1.4 Ручной водяной агрегат

Используется чаще на участках с нестабильной электросетью, в условиях частного дома или дачи. Данные устройства надежны, независимы от источника энергии, просты в эксплуатации.

Регулировка агрегатов “Тайфун”

Как и другие электронасосы вибрационного типа “Тайфуны” нуждаются в регулировке, чтобы оборудование работало с требуемыми параметрами. Регулировка – это подбор оптимального расстояния между якорем и сердечником, а также между клапанами и рабочим поршнем.

Для выставления рабочего зазора между сердечником и якорем необходимо, чтобы напряжение в электросети было именно 220 В. Добиться этого можно используя стабилизатор электросети. Низкое напряжение снижает производительность и напорные характеристики вибронасоса, а повышенное – приводит к возникновению излишней нагрузки.

В среднем зазор между сердечником и якорем для нормальной работы агрегата составляет 4,3-5 мм. При наличии специальных инструментов можно самостоятельно отрегулировать этот показатель, однако учитывая сложность разборки и обратной сборки электроприводной части насоса, лучше доверить эту регулировку специалистам сервисного центра.

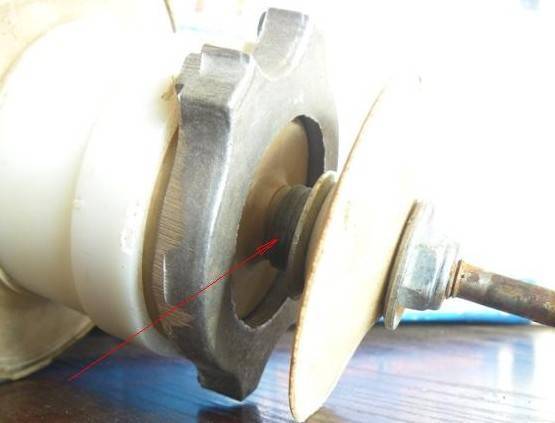

Самостоятельно вы можете отрегулировать положение шайб на штоке, располагающихся между якорем и амортизатором. Шайбы отвечают за производительные характеристики электронасоса, а также за его КПД.

Добавив шайбы, вы получите более высокую производительность

Здесь важно не зафиксировать шайбы слишком близко друг к другу, т.к. это приведёт к соударению якоря и сердечника. В процессе подключения погружного насоса необходимо проследить, чтобы не было утечек в системе водоснабжения, т.к

они могут стать причиной нестабильной подачи воды (+)

Водяные насосы “Тайфун”: обзор модельного ряда, устройство и правила эксплуатацииВ процессе подключения погружного насоса необходимо проследить, чтобы не было утечек в системе водоснабжения, т.к. они могут стать причиной нестабильной подачи воды (+)

Шайбы, которые находятся под поршнем, отвечают за общий напор помпы, путём воздействия на рабочий поршень. Если добавить шайбы здесь, то поршень будет плотнее прилегать и напор возрастёт, уменьшая шайбы – напор снижаем.

Регулировкой можно добиться оптимальных показателей работы электронасоса “Тайфун”, например, уменьшить напор, увеличив при этом производительность и КПД.

Водяные насосы “Тайфун”: обзор модельного ряда, устройство и правила эксплуатацииПроизводить регулировку насосов “Тайфун” рекомендуется, если один из его параметров не соответствует указанным в паспорте, когда они не связаны с колебаниями напряжения в электросети

Устройство и принцип работы

Модель относится к вибрационным агрегатам погружного типа. Традиционно для такого вида насосного оборудования корпус устройства разделён на две камеры – первая предназначена для двигателя и магнитной катушки, вторая, выполненная в форме цилиндра, используется в качестве насосного отсека, имеет встроенный якорь и поршни.

Забор воды происходит по двухканальной системе – насосный отсек оснащён сразу двумя клапанами, обеспечивающими вход и свободный отток воды при отсутствии давления.

Рабочие камеры разграничены эластичной диафрагмой и амортизатором, обеспечивающим герметичность моторного отсека. Электропривод включает в себя две магнитные катушки, напорный патрубок и сердечник – все детали во избежание попадания воды и обеспечения надёжности конструкции залиты эпоксидным компаундом.

Принцип действия агрегата основан на использовании колебаний якоря и поршней, вызванных электромагнитным полем катушек. Особую надёжность конструкции обеспечивает запатентованная брендом форма втулки и направляющей штока.

Все модификации водяной вибрационной помпы “Тайфун” включают три основных узла:

  1. Вибрационная часть. Состоит из амортизатора, диафрагмы, муфты, штока. На одном из концов штока расположен якорь, а на другом – поршень. Между амортизатором и диафрагмой имеется определённое расстояние, оба элемента направляют шток в процессе эксплуатации электронасоса и обеспечивают его герметичность, предотвращая попадание воды в ту часть корпуса, где расположен электропривод.
  2. Водозаборная часть. Представляет собой полость, вверху которой расположен стакан с отверстиями для забора перекачиваемой воды и обратный клапан, препятствующий обратному сливу и в случаях, когда насос отключен.
  3. Электроприводная часть. Состоит из сердечника, двух катушек и всасывающего напорного патрубка. Эти части расположены в корпусе и залиты компаундом с фракциями кварцевого песка.

Компаунд фиксирует электромагнит и изолирует обмотки катушек, защищая их от проникновения воды. Кварцевый песок повышает теплоотведение из электроприводной части.

Водяные насосы “Тайфун”: обзор модельного ряда, устройство и правила эксплуатации

Сердечник представляет собой П-образную фигуру из пластин, выполненных из трансформаторной стали. На сердечник намотан эмальпровод с определённым количеством витков, изолированный специальным лаковым покрытием.

Принцип работы основан на переменном токе, который при помощи амортизатора преобразуется в механические колебания, передающиеся на поршень и якорь. Вода попадает внутрь насоса через отверстия водозабора и оказывается в камере, где находятся поршень и клапаны.

Поршень под воздействием колебаний начинает совершать возвратно-поступательные движения, создавая гидравлический удар в стакане с отверстиями. Клапаны закрывают отверстия, и вода оказывается в камере, откуда выбрасывается под давлением через двухканальную систему в выходящий напорный патрубок.

Три модели

Производители поставляют на рынки сразу три модели – раннюю версию и модернизированные:

«Тайфун-1» модификации БВ-0.5-16-У5-М — первая версия модели. Диаметр изделия 10 сантиметров, поэтому необходимо учитывать, что его можно опустить лишь в неглубокую скважину диаметром от 12,5 сантиметра (между корпусом и устройством должен быть зазор для свободного хода). Эта модель предназначена для забора воды из колодцев, резервных ёмкостей или баков для полива, а также из бассейнов и прудов с чистой водой.

Это высокопроизводительный бытовой агрегат с глубиной погружения до 16 м. Производительность данного насоса при максимальной глубине погружения составляет 35 л/мин, при глубине 3 м – 50 л/мин. Насосный аппарат способен качать воду с глубины до 8 м.

Оборудование оснащено встроенной системой защиты от перегрева и двухканальной системой водозабора для дополнительного охлаждения корпуса в процессе работы.

Водяные насосы “Тайфун”: обзор модельного ряда, устройство и правила эксплуатации

«Тайфун-2» — модернизированное устройство с возможностью водозабора с глубины до 90 метров. Это одна из самых популярных моделей на рынке, рассчитанная для работы в скважинах диаметром от 12,5 сантиметра.

Основное отличие моделей заключается в рабочей глубине, на которой они могут использоваться. Ранняя версия устройства относится к агрегатам, работающим на относительно малой глубине (технические показатели превосходят аналогичные параметры у конкурентов почти в два раза!). Модернизированная модель – настоящий глубинный насос для скважин, обладающий внушительной производительностью до 2 500 литров воды в час.

Популярные статьи  Утепление пола в деревянном доме: схемы, правила и порядок работ

Насос модификации БВ-0.25-40-У5М способен транспортировать воду на расстояние в 90 м, что включает откачку из ствола скважины, перемещение по горизонтальным и вертикальным участкам водопровода к потребителю. Это могут только очень дорогостоящие импортные помпы.

Производительность электронасоса зависит от расстояния между ним и выработкой:

  • 90-80 м – 8 л/мин;
  • 40 м – 15 л/мин;
  • 10 м – 30 л/мин;
  • 5 м – 40л/мин.

Насос оснащён встроенной термозащитой и двухканальной системой водозабора для наилучшего охлаждения. Данный насос является базой для насосной станции бытового назначения “Тайфун”, выпускаемой компанией Bosna LG.

Водяные насосы “Тайфун”: обзор модельного ряда, устройство и правила эксплуатации

Также модели отличаются по характеристикам тепловой защиты:

  • БВ-0,25-40-У5-М – маркировка глубинной модели, свидетельствующая о повышенной защите агрегата от перегревания;
  • БВ-0,5-16-У5-М – маркировка ранней модели, с более слабой защитой двигателя от перегревания.

И размещению водозаборного отверстия:

  • базовая модель с нижним водозабором;
  • модернизированная с верхним.

Основные характеристики базовой модели:

  • мощность – 240 Ватт;
  • максимальный напор – 30 метров;
  • производительность – 750 литров в час;
  • длина кабеля – 10 метров.

Плюсы и минусы

Достоинства обеих моделей:

  • доступная цена;
  • продолжительный срок службы;
  • надёжность;
  • бесшумность работы (устройства погружаются в воду);
  • встроенная защита от перегревания;
  • надёжное охлаждение водой благодаря двухканальному забору;
  • компактные размеры;
  • высокая производительность.

Недостатки:

  • для технического обслуживания агрегат необходимо извлекать на поверхность;
  • высокий стартовый ток.

«Тайфун-3» — электронасос БВ-0.25-40-У5М с УЗН (устройство защиты от наводок) – уникальное оборудование для бытового использования в условиях нестабильного электропитания. Агрегат оснащён блоком автоматики УЗН, встроенным в электрошнур. УЗН выравнивает перепады напряжения в сети в диапазоне 190-250 В до рабочего.

Перепады напряжения никак не отражаются на производительности насоса, не приводят к его перегреву и выходу из строя, что особенно важно для дачников, с нестабильной системой энергоснабжения. Насос запускается в работу плавно, это имеет большое значение, т.к. пусковые токи у насосов такого типа имеют достаточно большую величину

Максимальная глубина погружения – 90 м, при этом производительность насоса составляет 8 л/мин

пусковые токи у насосов такого типа имеют достаточно большую величину. Максимальная глубина погружения – 90 м, при этом производительность насоса составляет 8 л/мин

Насос запускается в работу плавно, это имеет большое значение, т.к. пусковые токи у насосов такого типа имеют достаточно большую величину. Максимальная глубина погружения – 90 м, при этом производительность насоса составляет 8 л/мин.

Водяные насосы “Тайфун”: обзор модельного ряда, устройство и правила эксплуатации

Все помпы “Тайфун” рассчитаны на продолжительную работу без остановки и имеют показатели влагозащищённости уровня IPx8.

Подготовка насоса к работе

Для ввода электронасосов “Тайфун” в эксплуатацию необходимо:

  1. Соединить шланг с выходным напорным патрубком, используя соединительную муфту, идущую в комплекте. Для этого нужно плотно навинтить полумуфту на резьбу патрубка, а затем установить отрезок трубки внутрь шланга. На конец шланга надеть полумуфту, втулку и резиновое кольцо, а затем вставить шланг до упора. Вместо шланга можно применять пластиковые трубы размером 3/4″.
  2. Соединение насоса “Тайфун” с системой водоснабжения осуществляется только посредством гибкого армированного шланга. Диаметр шланга должен соответствовать размеру труб. Не допускается использование армированного шланга меньшего диаметра для усиления напора, т.к. это создаст существенную нагрузку на работающую помпу.
  3. В имеющиеся проушины (крепления) насоса необходимо продеть капроновый шнур для подвешивания агрегата. Узел, который будет закреплять шнур лучше всего расположить на расстоянии не менее 10-15 см от отверстий всасывающего стакана, чтобы предотвратить попадания шнура в насос.
  4. Длина питающего электрокабеля у насосов “Тайфун” составляет максимум 10 м. Если этой длины не хватает, необходимо использовать влагозащищённый удлинитель. Запрещается наращивать электрокабель самостоятельно!
  5. Скрепить электрокабель, шланг и капроновый шнур вместе, используя хомуты или обычную изоленту через каждые 1-1,5 м.
  6. Опустить насос в воду, чтобы электрокабель не натягивался слишком сильно, и закрепить его на удерживающем устройстве, например на колодезной перекладине. При установки оборудования в скважину перед спуском необходимо надеть на агрегат резиновые кольца.

При креплении насоса кончики шнура желательно оплавить. Для подвешивания в выработках и источниках вибрационных модификаций с логотипом Тайфун нельзя применять стальной трос. От постоянной вибрации он разрушится.

Водяные насосы “Тайфун”: обзор модельного ряда, устройство и правила эксплуатации

Крепление шланга к напорному патрубку возможно при помощи хомута, но для обеспечения герметичности производитель рекомендует делать это только при помощи муфты, входящей в комплект

Насос “Тайфун” должен быть подвешен так, чтобы в процессе работы он не касался стенок и дна. Расстояние от водозаборного стакана до дна должно быть не менее 40 см.

Галерея изображений

Фото из

Распространенным недочетом сборки вибрационных насосов Тайфун является отсутствие контргаек под болтами, в результате чего часто расцепляются болтовые соединения

Установка контргаек исключит развинчивание соединений и последующее повреждение корпуса. В итоге существенно увеличивается ресурс насосной техники

Если агрегат сильно гудит, но слабо качает воду, причем наблюдается падение напора, насос придется разбирать для выполнения более сложного ремонта

Чаще всего ремонт заключается в замене наиболее нагруженной детали насоса – резинового поршня

Не исключено, что проблему можно решить банальной заменой погнутой шайбы, прижимающей поршень к штоку

Во время выполнения ремонта стоит удалить ржавчину, кальциевый осадок и нагар с деталей электрической и механической частей агрегата

При обратной сборке насоса демонтированные детали следует устанавливать той стороной и в том же порядке, надо точно совместить направляющие при установке деталей корпуса

Установленную на место крышку корпуса стягивают болтами, под которые также рекомендовано применить контргайки. Соединения аккуратно, но с усилием затягивают

Подготовка вибрационника к эксплуатации

Собственноручная доработка конструкции вибрационного насоса

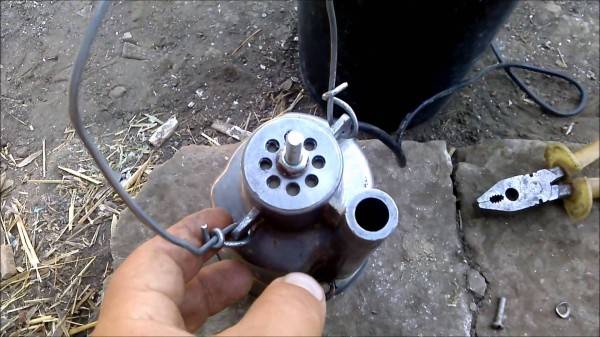

Разборка насосного агрегата для ремонта внутри

Изношенный резиновый поршень вибрационника

Замена деформированной шайбы поршня

Сопутствующие выполнению ремонта действия

Обратная сборка деталей конпуса насоса Тайфун

Специфика установки крышки корпуса вибрационного насоса

Правила эксплуатации

Чтобы устройство работало долго и надежно, инструкция по эксплуатации насоса Ручеек должна соблюдаться неукоснительно. Равно как и правила его монтажа.

Они таковы:

В колодец или скважину устройство опускается вертикально с помощью троса, продетого в специальные проушины на корпусе;

Водяные насосы “Тайфун”: обзор модельного ряда, устройство и правила эксплуатации

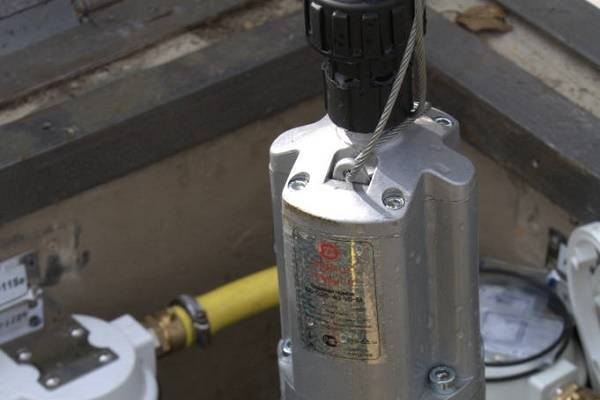

На фото показано крепление страховочного троса

  • Чтобы агрегат во время работы не соприкасался со стенками колодца или обсадной трубы, на него должно быть надето защитное резиновое кольцо. Как правило, оно идет в комплекте с насосом;
  • Питающий кабель перед монтажом в источник необходимо зафиксировать на подающем трубопроводе, чтобы он не провисал. Это легко сделать своими руками с помощью пластиковых хомутов.

В процессе эксплуатации через каждые два часа непрерывной работы устройство следует отключать на 15 минут. Вообще оно рассчитано на 12 часов работы в сутки, поэтому при круглосуточной потребности в воде желательно иметь два насоса или оборудовать систему накопительной емкостью (гидроаккумулятором).

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
