Как правильно установить адаптер для скважины своими руками: лучшая альтернатива кессону

Как обустроить автономную систему водоснабжения

Перед тем, как провести воду в дом из скважины нужно подсчитать её суточный расход. По этим данным подбираем насосное оборудование, сечение трубопроводов и схему.

Ознакомимся с пошаговым выполнением работ:

1. пробиваем скважину на выбранном участке;
2. устанавливаем кессон или делаем его самостоятельно из кирпича или бетона;
3. проводим монтаж насосной станции и фильтров (если это необходимо);
4. прокладываем трубопровод между скважиной и домом;
5. делаем внутреннюю разводку.

После устройства скважины устанавливаем и утепляем кессон. Эту конструкцию необходимо защитить гидроизоляционными материалами от попадания влаги.

В случае устройства кессона из кирпича делаем фундамент. Такие же операции проводятся при изготовлении конструкции из бетона, смесь заливают в предварительно устроенную опалубку из деревянных щитов.

В верхней части кессона предусматривают герметический люк. Для предотвращения попадания мусора и грунтовых вод внутрь колодца этот элемент должен возвышаться на 30-40 сантиметров над поверхностью почвы.

В большинстве случаев насосное оборудование вместе с гидроаккумулятором устанавливают в кессоне. При таком размещении основных механизмов уменьшаются затраты на транспортировку жидкости.

Многие владельцы недвижимости размещают насосную станцию в кладовке, под лестницей или в погребе, здесь главное провести правильный монтаж оборудования и обеспечить к нему беспрепятственный доступ.

Особое внимание необходимо обратить на прокладку трубопроводов. Магистрали должны находиться в почве ниже глубины её промерзания. Если этого не сделать то трубопроводы будут подвергаться воздействию отрицательных температур и быстро выйдут из строя

Если этого не сделать то трубопроводы будут подвергаться воздействию отрицательных температур и быстро выйдут из строя.

По разработанной схеме проводим разметку участка и выкапываем траншею нужной глубины, затем укладываем трубы.

Для устройства водопровода подойдут изделия из металлопластика или сшитого полиэтилена диаметром 32 миллиметра.

Для предотвращения замерзания магистраль утепляют специальными материалами. Если почвенные условия не позволяют вырыть траншею достаточной длины, тогда рядом с трубопроводами укладывают греющий кабель.

Нагревательный элемент включают в зимний период времени. В траншеи можно уложить и провод для подключения насосной станции, его сечение не должно быть меньшим от 2,5мм2.

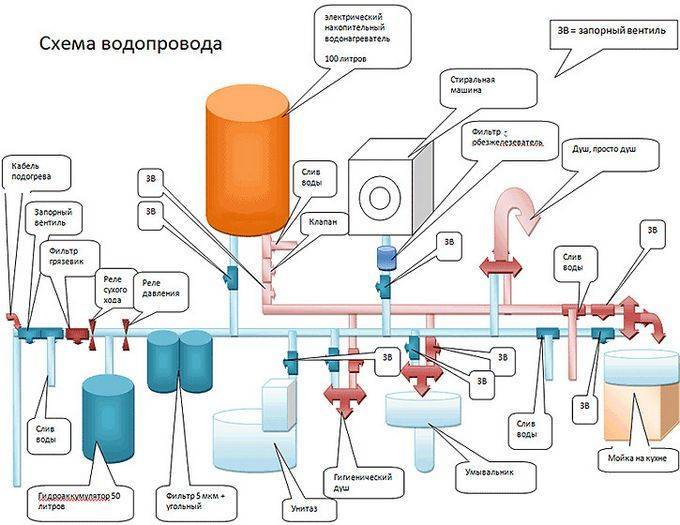

Внутреннюю разводку осуществляют по заранее разработанной схеме.

Здесь необходимо предусмотреть запорную арматуру для аварийного перекрытия жидкости, а также дополнительные элементы тройники для подключения пользователей к центральной магистрали.

В этом видео показывается, как обустроить скважину и ввод водопровода в дом:

Популярные производители адаптеров

Подобные устройства производятся сегодня многим компаниями, но мы выделим несколько брендов, пользующихся наибольшей популярностью среди покупателей.

DebePumpur. Адаптеры данного производителя соответствуют всем европейским требованиям и стандартам

Корпус устройства долгое время может противостоять коррозийным процессам, но самое важное – это встроенный подогрев (термозащита), благодаря которому подобные адаптеры могут устанавливаться и выше уровня промерзания грунта. От вас же требуется просто подключить его к электрической сети и все – можно не бояться, что водопровод замерзнет.

Vinkell

Производитель выпускает высококачественные скважинные адаптеры из бронзы. Они характеризуются тем, что могут подключаться даже к небольшим обсадным трубам (диаметром 120 мм). Если верить отзывам покупателей, адаптеры Vinkell имеют настолько высокое качество, что могут устанавливаться даже в самых нестабильных и грязных слоях грунта (например, рядом с канализацией или фундаментом).
Адаптер скважинный Vinkell

Baker. Адаптеры данного производителя в большинстве своем стальные, рассчитанные на прогонку питьевой воды. Такие устройства могут работать с системами, выдерживающим до 8 атмосфер давления, и патрубками длиной до 8 м. По мнению покупателей, продукция Baker является одной из самых лучших для домашних водопроводных систем.

Также заметим, что адаптеры в целом почти ничем не отличаются друг от друга с точки зрения конструктивных особенностей. Ключевым отличием является лишь материал, который использовался при изготовлении, в чем вы и сами успели убедиться, ознакомившись с приведенной выше классификацией описываемых устройств.

Инструктаж по оснащению скважины адаптером

Допускается монтировать защитное устройство на обсадную трубу не только в сооружаемую гидротехническую конструкцию, но и в находящуюся в процессе эксплуатации систему.

При выборе габаритов оборудования необходимо учитывать пространство, занимаемое закрепляемым на стенке обсадной трубы изделием: диаметр трубопровода должен на 25 мм превышать диаметр помпы.

Подготовка необходимых материалов

Монтаж требует использования следующего комплекта инструментов:

• штыковая лопата для рытья траншеи;
• разводной ключ для фиксации крепежных элементов;
• набор металлических колышков для земляных работ;
• корончатая фреза биметаллическая.

Для обработки места врезки перед размещением конструкции под землей применяется нейтральная водоотталкивающая смазка.

До начала работ следует приготовить следующие материалы:

• съемник – стальную монтажную трубу соответствующего размера с торцевой резьбой;
• комплект соединительных фитингов;
• герметизирующий состав на силиконовой основе;
• ФУМ-ленту.

Базовым элементом системы является адаптер. Заводское изделие перед установкой необходимо очистить от производственной смазки. Уплотнительное кольцо обрабатывают герметиком на силиконе.

Проведение земляных работ

Оптимальным временем для обустройства автономного источника считается межсезонье: насыщенная влагой и охлажденная почва меньше осыпается. Приступая к выполнению земляных работ в засушливый период, рекомендуется предварительно укрепить стенки шахты отрезами доски или листами ДСП.

Начальным этапом работ является формирование шурфа, нижняя отметка которого находится на 40 см ниже границы промерзания грунта. Для упрощения врезки устройства необходимо вырыть траншею шириной больше 50 см.

Установка основной части

Биметаллической корончатой фрезой в обсадной трубе вырезают отверстие на уровне прокладки водопровода. Применяя съемник, выполняют монтаж своими руками первой половины устройства. Для обеспечения надежного крепления изделия в полости трубы используется специальное обжимное кольцо. Соединительную гайку затягивают разводным ключом. Патрубок с резьбой должен выступать с внешней стороны колонны.

Отвод водопровода состыковывается с наружной частью адаптера. Для уплотнения резьбового соединения предназначается ФУМ-лента или подобный материал.

Монтаж ответной части

Вторая половина устройства закрепляется на насосном шланге. После спуска помпы на предусмотренную глубину выполняется стыковка двух частей и защелкивание механизма «ласточкин хвост».

Снизить нагрузку, вызываемую весом оборудования, позволяет использование страховочного троса. Его выводят к устью скважины и фиксируют металлическими колышками. Риск механического разрушения конструкции уменьшается.

Заключительным этапом монтажных работ является подключение насоса к электрическому питанию и испытание функциональности системы

Важно своевременно выявить неисправности и принять меры по их устранению

Как правильно произвести установку питлесс-адаптера

Установка скважинного адаптера не потребует каких-то особых знаний и умений. Все делается достаточно просто по следующему алгоритму:

1. Со стороны дома откапывают обсадную трубу скважины на необходимую глубину. Глубина промерзания грунта зависит от региона. В средней полосе она составляет максимум 1,5 м, хотя чаще всего этот показатель значительно меньше.
2. В трубе просверливают отверстие нужного диаметра. Он равен диаметру основной части адаптера.
3. В отверстие вставляют наружную часть адаптера.
4. На скважину устанавливают крышку, закрывающую ее.
5. К основной части присоединяют водопроводную трубу, которая проложена по траншее, ведущей к дому.
6. Ответную часть скважинного адаптера соединяют с шлангом погружного насоса.
7. Погружной насос спускают в скважину и соединяют обе части адаптера.

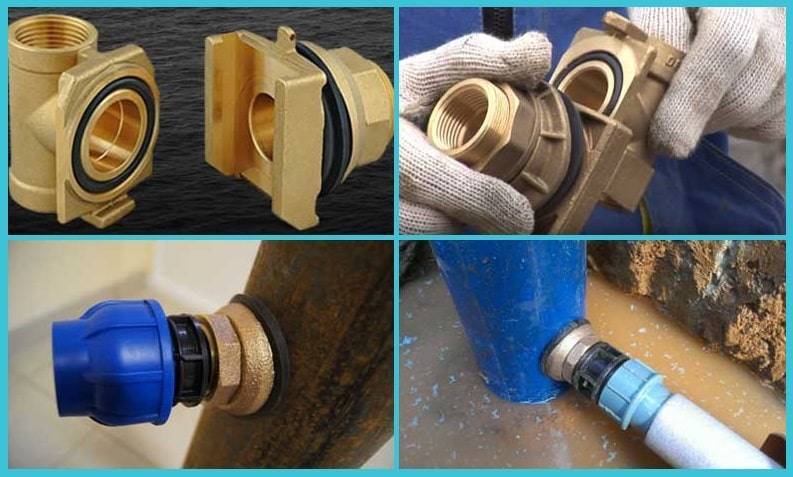

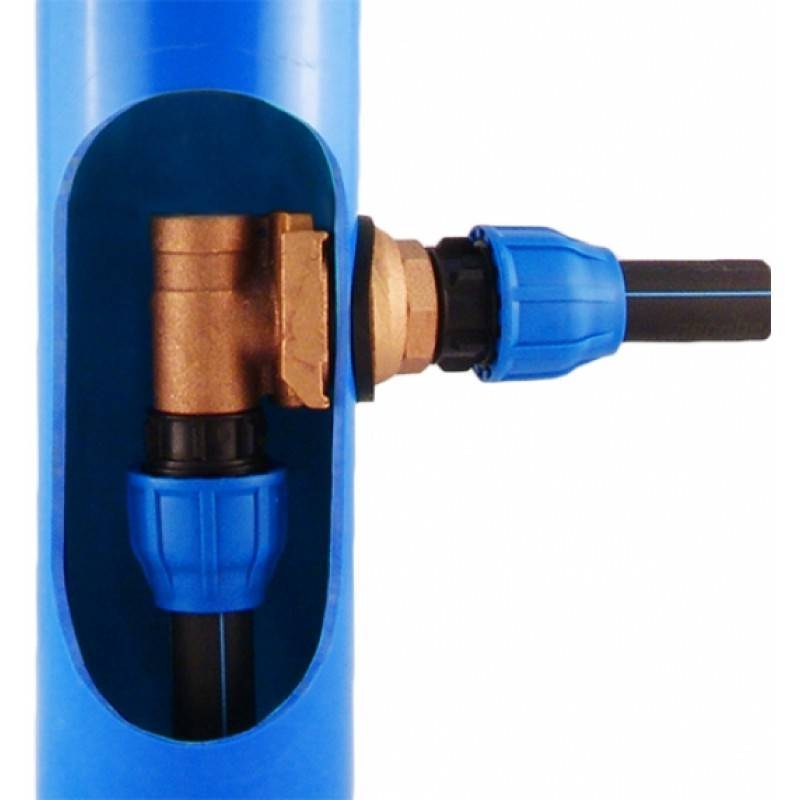

Скважинный адаптер имеет две составные части. Одна часть вставляется в отверстие на обсадной трубе, а вторая присоединяется к шлангу, ведущему от насоса.

Монтаж основной части скважинного адаптера

Подробнее рассмотрим, как осуществить монтаж адаптера на обсадной трубе. Перед началом монтажа необходимо сделать правильное отверстие в ней. Для этого нужно обзавестись биметаллической корончатой фрезой, которая способна прорезать отверстие с ровными краями в металле. Ее диаметр подбирают таким образом, чтобы он точно соответствовал диаметру адаптера. После этого в трубу опускают вторую часть адаптера и вводят в отверстие. Снаружи ее фиксируют обжимным кольцом. Как внутри, так и снаружи на адаптер надевают резиновые уплотнители в виде колец. После этого обе детали затягивают разводным ключом. Трубу от водопровода соединяют с адаптером снаружи посредством резьбового соединения, которое требуется изолировать во избежание протечки.

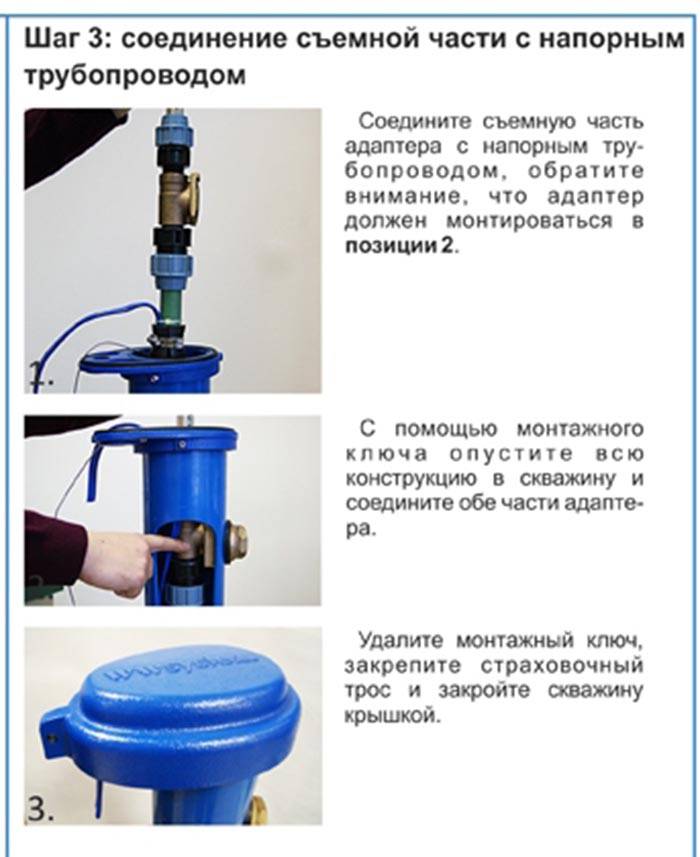

Монтаж ответной части

Перед тем как начать установку ответной части адаптера необходимо правильно установить насос. Его опускают на требуемую глубину и фиксируют в таком положении. Трубу или шланг от насоса обрезают и вставляют в ответную часть детали. Еще до начала проведения всех этих работ насос лучше всего собрать в помещении, присоединив к нему шланг, трос и кабель. Все это приносят к скважине, где укладывают на чистое место, чтобы не допустить попадание грязи в скважину. После этого потребуется взять специальную трубу, которая предназначена для облегчения монтажа адаптера. Ее ввинчивают в отверстие на внутренней части адаптера, предназначенное для нее. После этого трубу вместе с частью адаптера помещают внутрь скважины и соединяют обе части устройства. Затем эту трубу вывинчивают и убирают. Она потребуется только когда нужно будет вновь достать насос.

При монтаже адаптера для скважины применяют специальную трубу с нарезанной на ней резьбой. Ее вкручивают в отверстие на внутренней части адаптера и снимают после установки на место устройства

Следует обратить внимание на то, что после удаления монтажной трубки может повредиться резьба в устройстве в результате воздействия влаги. По этой причине трубу можно не выкручивать, а просто обрезать вровень с горловиной скважины, чтобы не мешала. После окончания монтажа адаптера наружу выводят страховочный трос и жестко фиксируют его

Это позволяет снизить нагрузку на адаптер со стороны висящего насоса. На завершающем этапе к насосу подводят электропитание и проверяют работоспособность смонтированной системы. Чаще всего скважинные адаптеры производят из прочных и устойчивых к коррозии материалов, таких как медь или латунь. Тем не менее один раз в год устройство стоит разобрать и смазать специальной смазкой. Такая мера значительно продлит срок эксплуатации самого устройства и уплотнителей в нем

После окончания монтажа адаптера наружу выводят страховочный трос и жестко фиксируют его. Это позволяет снизить нагрузку на адаптер со стороны висящего насоса. На завершающем этапе к насосу подводят электропитание и проверяют работоспособность смонтированной системы. Чаще всего скважинные адаптеры производят из прочных и устойчивых к коррозии материалов, таких как медь или латунь. Тем не менее один раз в год устройство стоит разобрать и смазать специальной смазкой. Такая мера значительно продлит срок эксплуатации самого устройства и уплотнителей в нем.

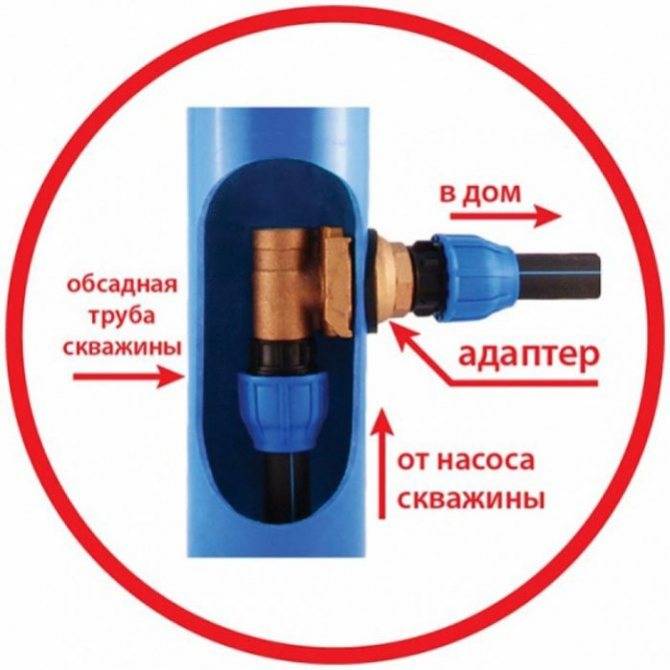

Полная схема установки скважинного адаптера в реальном масштабе

Установка скважинного адаптера позволяет значительно снизить расходы на обустройство водозаборной скважины, так как исключает необходимость сооружения дополнительных конструктивных элементов для утепления трубопровода.

Пошаговая инструкция по монтажу адаптера в обсадную трубу

Ознакомимся с этапами установки; для удобства посетителей информация приведена в виде пошагового руководства. Но вначале ознакомимся со списком того, что потребуется для работы:

• электродрель;
• ФУМ лента;
• биметаллическая насадка для электродрели, соответствующая диаметру вывода адаптера;
• строительный уровень;
• ключ разводной.

Инструкция по установке адаптера для скважины

Шаг 1. Прежде всего, оборудуются сама скважина, обсадная колонна и канава для трубопровода.

Рытье траншеи для водопроводаОбустройство траншеи

Шаг 2. Подготавливается все необходимое для оборудования скважины, в частности – насос. Желательно, чтобы кабель для насоса был соединен со шлангом пластмассовыми стяжками – так будет легче устанавливать прибор.

Шланг и кабель соединяются стяжкой

Калькулятор расчета производительности скважинного насоса

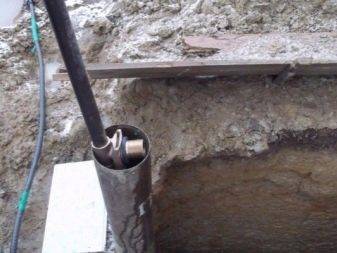

Шаг 3. Обсадная труба обрезается до уровня грунта, что лучше всего делать болгаркой. После этого ею же зачищается место среза.

Пользуйтесь защитной маской или очкамиОбсадная труба обрезанаЗачистка места среза

Шаг 4. Затем подготавливается сам адаптер. Необходимо проверить его целостность и комплектацию – на устройстве не должно быть вмятин, сколов и прочих дефектов, также в комплекте должны присутствовать все необходимые детали.

Адаптер необходимо проверитьПроверка целостности элементов

Шаг 5. В нужном месте обсадной трубы сверлится отверстие, соответствующее диаметру адаптера. С этой целью на электродрель ставится насадка-коронка, имеющая требуемый размер.

В обсадной трубе нужно просверлить отверстиеНасадка-коронка

Шаг 6. Наружная часть устройства, которая будет соединяться с водопроводом, устанавливается

Для этого она осторожно опускается в обсадную трубу до просверленного отверстия таким образом, чтобы патрубок с резьбовым соединением в итоге вышел наружу. Затем снаружи устанавливаются резиновый уплотнитель и прижимное кольцо

В конце гайка аккуратно закручивается.

Устанавливается наружная часть устройстваНадевается уплотнительЗакручивается гайка

Шаг 7. Далее к наружной части адаптера прикручивается соединитель с трубопроводом. Резьбы предварительно рекомендуется обмотать ФУМ лентой для повышения герметичности (как вариант, вместо ленты можно использовать сантехническую нить).

Соединитель с водопроводной трубойСоединитель прикручивается

Шаг 8. Наружная деталь адаптера подключается к трубопроводу, ведущему к дому, посредством соединителя.

Подключается трубопроводЕще одно фото процесса

Шаг 9. В верхней части обсадной трубы устанавливается крышка скважины. Для ее фиксации используется ключ-шестигранник.

Крышка скважиныКрышка устанавливаетсяДля фиксации крышки пользуйтесь ключом-шестигранником

Шаг 10. К насосу присоединяется страховочный трос, благодаря которому уменьшится нагрузка на адаптер, а значит, и увеличится срок службы последнего.

Шаг 11. Насос опускается с питательным кабелем, шлангом и тросом вглубь скважины. Для этой работы потребуются помощники, поскольку она требует приложения немалой физической силы.

Насос опускается в скважинуНасос опускается с питательным кабелем, шлангом и тросомНасос почти опущен

Шаг 12. Конец шланга, который погружается с насосным оборудованием, обрезается, после чего подготавливается другая часть адаптера – она соединяется с фитингом. Готовая конструкция фиксируется на конце шланга, который обрезан ранее.

Обрезается шлангВторая часть адаптераСоединение второй части адаптера с фитингом

Шаг 13. Монтажная труба прикручивается к верхнему резьбовому соединению, находящемуся на внутренней части адаптера. Далее при помощи трубы деталь заводится в скважину и соединяется с наружной частью (применяется упомянутое выше соединение «ласточкин хвост»). Затем труба выкручивается и извлекается.

Прикручивается монтажная трубаМесто соединения

Шаг 14. Страховочный трос фиксируется на крышке скважины. Система тестируется на предмет работоспособности. Если все сделано правильно, то из водопровода пойдет сильный поток воды.

Фиксируется страховочный тросПробный запуск оборудования

На этом все, скважина обустроена, а адаптер для нее установлен. Теперь в вашем распоряжении чистая и качественная питьевая вода!

Видео – Врезка скважинного адаптера

Скважинный адаптер, расположенный в полости водозаборного канала, предотвращает обледенение отверстия в зимнее время. Устройство представляет собой металлический тройник, позволяющий вывести поток воды из скважины в трубопровод, расположенный в толще грунта. Применение адаптера позволяет снизить затраты на создание системы водоснабжения загородного дома.

Полезные рекомендации

Преимуществ у подобной системы достаточно много. Это касается и цены, относительной простоты установки и обустройства скважины с адаптером, что позволит сэкономить дополнительные средства

Но очень важно правильно выбрать приспособление. Если стараться максимально сэкономить, можно столкнуться с такой проблемой, как короткий срок службы. Многие адаптеры, которые выполнены из некачественных материалов, могут даже ухудшать качество питьевой воды, а это уже опасно для здоровья

Поэтому к выбору оборудования необходимо подойти максимально ответственно

Многие адаптеры, которые выполнены из некачественных материалов, могут даже ухудшать качество питьевой воды, а это уже опасно для здоровья. Поэтому к выбору оборудования необходимо подойти максимально ответственно.

Стоит учитывать и то, что даже самый качественный оголовок для скважины, который по гарантии производителя может прослужить несколько десятков лет, периодически нужно проверять и менять расходники, то есть уплотнители. Подобные работы рекомендуется проводить каждые 5-7 лет. Сам процесс простой, но, чтобы добраться до нужного участка, нередко приходится рыть траншею, а это дополнительные расходы сил и финансов.

Подобные профилактические работы будут полезны еще и по причине того, что так трубы не «прилипнут» друг к другу. Такие ситуации нередко встречаются, когда речь идет о конструкциях, на которые продолжительное время оказывалось воздействие воды. Если время от времени развинчивать крепления, а после соединять их, то в будущем не придется сталкиваться с такой проблемой, когда отдельные элементы станет просто невозможно демонтировать.

Несмотря на некоторые сложности, именно адаптер для скважины считается оптимальным вариантом в соотношении цены и качества. Правильно подобранный и установленный элемент будет не только долговечным, но и надежным. Он не пропустит в воду вредные примеси, поэтому можно не переживать о том, что семья будет пить грязную и опасную жидкость.

Виды и глубины скважин

Глубина погружения насоса в скважину в большой степени зависит от ее параметров, при бурении различают три основных типа: абиссинскую, на песке, и артезианскую.

Абиссинская скважина

Абиссинка является самым доступным вариантом с финансовой точки зрения, глубина ее залегания редко превышает 10 метров, забор осуществляется из первого водоносного слоя (верховодки). Бурение абиссинки часто проводят своими руками самодельными бурами, обычно ее канальная труба имеет малый диаметр в 1,5 – 3 дюйма и рассчитана на водозабор поверхностным электрическим или ручным механическим насосом.

Трубы, опускаемые в абиссинку, оснащены фильтром на конце в форме иглы, из-за легкого веса он располагается непосредственно в водоносном слое, не опускаясь на песчаное илистое дно – благодаря этому вода в абиссинке не имеет песчаных и глинистых примесей. Хотя в абиссинском источнике довольно чистая вода, скважину редко используют для обеспечения постоянного водоснабжения жилого дома – ее дебит слишком мал.

Скважина на песке

Если на участке не обнаружены водоносящие пласты на небольшой глубине, бурят песчаную скважину до обнаружения воды, глубина которой лежит в диапазоне от 15 до 60 м со средним показателем около 30 метров. Данный тип наиболее распространен в индивидуальном водоснабжении, при бурении в шахту опускается колонна из пластиковых или стальных труб диаметром 100 – 160 мм, которая вследствие высокого веса опирается на дно водоносящего пласта.

На конце колонны устанавливается перфорированный водяной фильтр для очистки воды от песчаных и глинистых частиц, но во многих случаях этого недостаточно и в трубопровод устанавливают дополнительные элементы, которые фильтруют воду (фильтры песка, грубой и тонкой очистки).

Применение насосного оборудования для забора обязательно должно учитывать этот фактор (большое количество частиц песка), поэтому обычно выбирают модификации для работы с загрязненной водой. Скважина на песке, в отличие от абиссинки, имеет более высокий дебит и главное – пригодна для водоснабжения индивидуального жилого дома, правда срок ее службы невелик (зависит от размера песочных фракций) и в среднем составляет около 5 лет.

Рис. 2 Виды скважин для установки погружного насоса

Артезианская скважина

При поиске источников артезианской воды бурение производится до водоносного горизонта с известковым дном, при этом глубина скважинного канала при бытовом бурении может доходить до 200 м, а в промышленных источниках порог в районе 300 м и более считается нормальным. При монтаже обсадная колонна со специальным фильтром для крупных частиц упирается в прочное известковое дно, на котором отсутствуют глина и песок. Благодаря этому вода с больших глубин отличается кристальной чистотой и единственным недостатком – высоким содержанием железа. Чем глубже находится водоносный слой, тем большее давление на него оказывают расположенные выше пласты земли – вследствие этого артезианские источники имеют наивысший дебит и неизменный статический уровень.

Технологический процесс

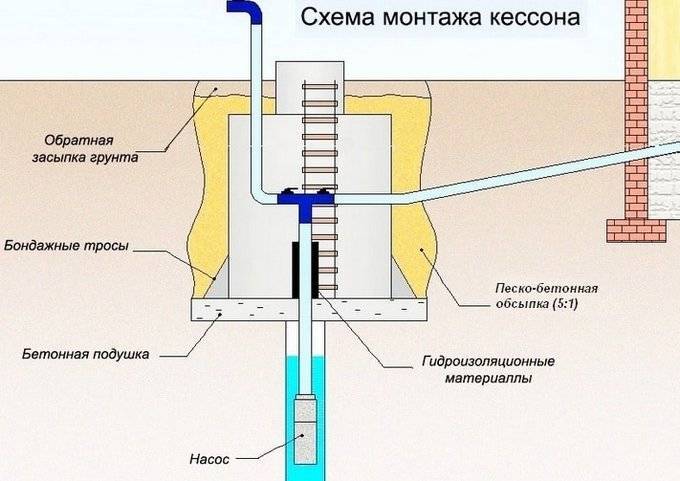

Установка кессона на верхнюю часть обсадочной трубы

Кессоном называют резервуар, который может быть изготовлен из пластика или стали. Его главная задача заключается в предотвращении загрязнения обустроенной скважины, а также ее утепление.

Подготовка котлована под установку кессона

Выройте для него яму высотой обычно около 1 м. Наверху оставьте незаметный технологический люк, через который будет удобного попадать вовнутрь, где свободный доступ ко всему оборудованию.

Пластиковый вариант кессона

Подберите насосную и фильтровальную системы

Перед выбором оборудования и метода обвязки водяной скважины, вы должны знать следующие параметры: количество и качество поднимаемой воды, а также глубину залегания известнякового и песчаного слоя.

Насос подбирается исходя из статического и динамического уровня воды, которые можно узнать в процессе бурения скважины. Первый — высота водного столба в спокойном состоянии, второй – уровень, который изменяется в процессе работы насосной системы.

Позже определить уровень водяного зеркала, к примеру, при проведении работ по замене насоса спустя несколько лет, можно уровнемером. Его нужно погрузить внутрь скважины и высчитать глубину по специальным меткам.

Совет: вы сможете поднять воду на поверхность насосом только в том случае, когда будете точно знать глубину водоносного слоя, дебета скважины вместе со всеми потребителями.

Вы должны помнить, что выбор насосной системы при обустройстве скважины сыграть решающую роль в напоре и количестве воды из крана. Не стоит в этом случае экономить на оборудовании, приобретайте только рекомендованное для ваших потребностей.

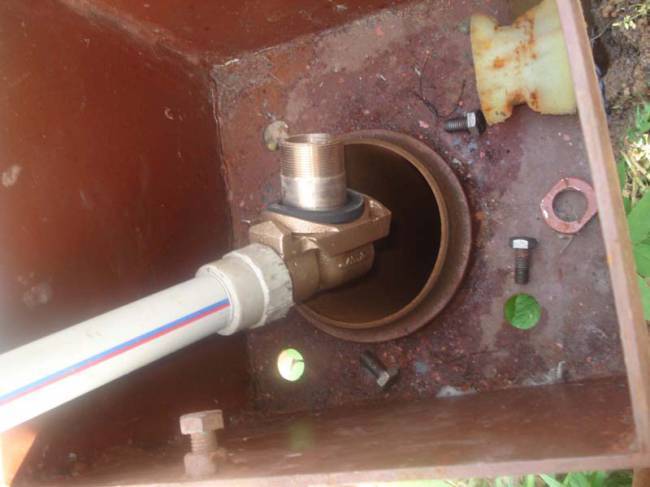

На фото — размещение оборудования для подачи воды в дом из скважины в кессоне

Гидроаккумулятор

Его использование дает возможность увеличить срок эксплуатации насоса и срок службы всей системы. Можете его установить в помещении внутри дома, внутри котельной или кессона.

Установка гидроаккумулятора существенно снизит нагрузку на насос, уменьшив до минимальных значений его износ, за счет регулировки включения-выключения. Если система будет работать продолжительное время, нагрузка все равно на него будет увеличиваться, поэтому даже самое стойкое подобное оборудование когда-то или внезапно придет в негодность.

Выбирайте гидробак, предварительно посоветовавшись со специалистом, который сможет рассчитать предельный объем потребления воды. Нередко вы специально покупаете более мощное оборудование, которое никогда не сможет работать в полную силу, но его цена будет значительно дороже необходимого.

Совет: прежде чем идти в магазин или делать заказ, необходимо все правильно рассчитать, чтобы не тратить лишние деньги.

Подвод трубопровода и монтаж дополнительного оборудования

Круглогодичную подачу в дом воды можно, но для этого необходимо устранить малейшую возможность ее замерзания по пути следования в жилье. Обустройство скважины предусматривает ее утепление. для чего используют кессон.

Подготовка траншеи от приямка к дому

Если вы не имеете возможности утеплить трубы, ведущие к дому, их следует поместить на уровень ниже глубины промерзания на данной территории. В противном случае необходимо подготовить пенопластовую крошку со шлаком или минеральную вату, но с защитными сверху бетонными плитами. Теперь никакой мороз не остановит проход воды к жилью.

Еще один вариант обвязки, использование приямка, который, в отличие от кессона можно сделать из подручных материалов.

Он более прост в устройстве и часто используется в качестве альтернативы без привлечения специалистов.

Обвязка устья скважины с помощью приямка

1. Выкопайте над скважиной яму на высоту 1,5-2 м.
2. Вставьте в нее колодезные кольца, а можно обложить стены кирпичом, залив их бетоном, или сделать деревянную опалубку.

Преимущество конструкции – стоимость, негатив — плохая герметичность. Также здесь нельзя размещать насосную станцию, гидроаккумулятор и другое оборудование.

Обустройство скважины ответственное дело, от которого зависит качество питьевой воды и срок эксплуатации ее самой. Не спешите начинать работы, не посоветовавшись со специалистами. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

More from my site

• Конструкция скважины: что необходимо знать
• Правильное устройство скважины на воду
• Устройство скважины под воду: основные элементы и советы по подбору комплектующих
• Как определить место для скважины на участке: критерии выбора точки бурения
• Обустройство скважины на воду собственными руками
• Колодец для скважины: самостоятельное обустройство

Особенности

Скважинный адаптер появился недавно, но уже с большим успехом вытесняет кессоны на скважинах, ведь данный механизм обладает рядом положительных характеристик. Скважинный адаптер – это установка, обеспечивающая соединение выхода скважины с водопроводной системой, которая уходит в жилое помещение. Устройство располагается в обсадной трубе на уровне пониже точки промерзания почвы. Благодаря такой установке достигается функциональность скважины и конструкции автономного водоснабжения жилого помещения в зимнее время, причем даже в сильные морозы. Автоматически исключается необходимость проведения термоизоляционных работ для водопроводной системы.

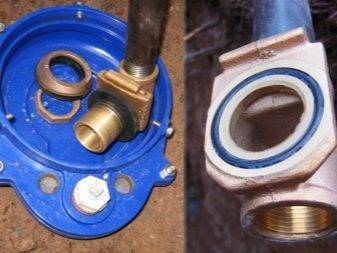

Устройство состоит из двух деталей: наружной и внутренней. Первый элемент представляет собой штуцер, который устанавливается в микроотверстие, заранее подготовленное в обсадной трубке. На той части патрубка, которая остается внутри, размещается выемка для фиксации обоих деталей скважинного адаптера. С наружной стороны размещается нарезанная резьба для подсоединения с водопроводной трубой, вспомогательные уплотнительные детали для защиты от протекания и попадания грунтовой воды, а также накидная гайка, которая прочно закрепляет всю систему в одном положении.

Второй элемент скважинного адаптера размещается внутри обсадной трубы. Он представляет собой модернизированное колено, один конец которого подсоединяется к шлангу, удаленном от насоса в скважине, а второй – с деталью, про которую было рассказано в предыдущем пункте. Для этого деталь оборудуется шипом в виде ласточкиного хвоста и уплотняющим кольцом из резины, которое придает соединению герметичность.

Чтобы облегчить процедуру установки, верхнюю часть внутренней детали скважинного адаптера оборудуют глухим резьбовым микроотверстием. В него закручивается монтажная трубка, посредством которой изделие погружается в водоскважину. Там оно устанавливается в паз другого элемента адаптера. После чего спецмонтажная труба просто выкручивается и вытаскивается. Сделать подобный механизм можно самостоятельно.

Скважинный адаптер обладает такими достоинствами, как:

приемлемая цена изделий. Если сравнивать со стоимостью кессона, то адаптер является дешевле в 5–7 раз

Если бюджета недостаточно, стоит обратить внимание на данных механизм;
жидкость в устье водоскважины не промерзает;
простота установки. Монтаж подобного оборудования может произвести любой, кто умеет держать в руках дрель;

• компактность. Обсадная труба с адаптером не занимает полезного пространства, а также не будет конструкцией, которая портит весь внешний вид усадьбы. Действительно, над землей будет размещаться только крышка водоскважины, диаметр которой составляет 30–40 см;
• возможность монтажа вблизи коммуникационной системы;
• возможность скрытой установки насосного механизма;
• эстетичность конструкции. Скважину на загородном участке практически не видно, что очень хорошо для владельцев, опасающихся воровства;
• надежность;
• возможность применения при высоких уровнях грунтовых вод;

• 100% герметичность системы. Даже при весенних паводках вода остается чистой. Это условие выполняется в том случае, если проведена правильная установка оборудования и дальнейшее обслуживание системы;
• если водяной системой не нужно пользоваться длительное время, скважинный адаптер позволяет спустить воду. Достаточно расцепить связь элементов, и вся жидкость стечет.

Кроме положительных характеристик, адаптер имеет и негативные стороны, такие как:

• резиновая деталь (уплотнитель) со временем может выйти из строя. Но это зависит от производителя данной конструкции и от качества изготовленного изделия;
• места соединений могут окислиться, чтобы это не произошло, необходимо 1–2 раза в месяц опускать и поднимать насос;

• трос, которым осуществляется поднятие насоса, не держит его в рабочем положении. Эту функцию выполняет адаптер. Возможно преждевременное изнашивание либо эксцесс герметизации соединения от постоянной вибрации, которая идет от насосного механизма;
• зачастую возникают проблемы с прокладкой, которая располагается между грунтами и наружными стенками устройства. Она может пересохнуть, что приведет к нарушению герметизации. В результате грунтовые воды попадут в механизм, в дальнейшем произойдет разрушение водоскважины;
• нет возможности для подключения дополнительных источников забора воды из скважины, например, для полива огорода, для отдельно стоящей хозяйственной постройки.

Выводы и полезное видео по теме

В предлагаемом видеосюжете представлена пошаговая инструкция для обустройства заглубленного перехода от скважины к магистральному трубопроводу.

Обобщая изложенную выше информацию, можно сделать некоторые выводы.

Установка адаптера оправдана по следующим основаниям:

1. Глубина скважины <50 м — повод для отказа от сооружения кессона в пользу глубинного соединителя.
2. Протечка в переходнике исключена. Разгерметизация шлицевого стыка, если это случится при повреждении уплотнителя, не приведет к отказу системы водоснабжения.
3. Замена прокладки на съемной части изделия выполняется без земляных работ. Для установки нового узла придется копать шурф.

Понимание конструкции устройства, следование инструкции позволит владельцу участка самостоятельно оснастить скважину и подключить к ней водопровод. При использовании качественных комплектующих срок службы гидротехнического сооружения составит 15-20 лет.
