Как сделать бур для скважины своими руками: схемы лучших самоделок

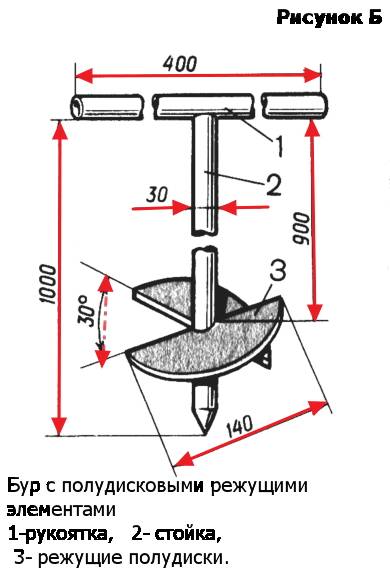

Спиральный бур для ручного бурения

Самодельный бур для бурения скважин можно изготовить шнековый, то есть спиральный, или ложкообразный. Если инструмент будет сделан правильно, скважина пробьется без особых проблем. Дополнительное сложное оборудование не потребуется — только простые приспособления, которые нетрудно создать самостоятельно, имея личный опыт.

Шнековый, или спиральный, бур представляет собой специальное сверло большого диаметра, состоящее из стержня, на конце которого закреплена спиральная насадка. Она имеет режущую кромку из твердого сплава, при помощи которой производится разрыхление грунта в процессе бурения. Максимальный диаметр заостренной грани определяется необходимым размером скважины.

По мере подрезания грунта заостренным краем спиральной насадки производится также выталкивание земляной массы наружу. Часть разрыхленной почвы при этом накапливается на витках спирали вокруг стержня. Поэтому буровой процесс необходимо периодически прерывать, чтобы очистить режущую поверхность.

Конструкция шнекового бура позволяет считать его универсальным инструментом. С его помощью можно пробурить скважину в грунте любого типа — от слабого осыпающегося до очень твердого.

Как сделать бур для скважины своими руками: схемы лучших самоделок

БУР СВОИМИ РУКАМИ – ВИДЕО (ВАРИАНТ)

бур своими руками

  • Ночник из светодиодов своими руками Как сделать ночной светильник своими…
  • Браслет из молнии своими руками (ФОТО + ПОШАГОВОЕ ОПИСАНИЕ) КАК СДЕЛАТЬ БРАСЛЕТ ИЗ ОБЫЧНОЙ…
  • Светильник из керамической плитки своими руками (фото+схема) Ночник своими руками из керамической…
  • Устойчивые складные козлы для мастерской своими руками – фото и чертеж Складные козлы для мастерской своими…
  • Кресло из банок своими руками Кресло из банок для террасы Увидела…
  • Полка для зарядки гаджетов своими руками И зарядка под рукой Приобрел розетку…
  • Кресло-игольница своими руками – мастер класс Как сделать кресло игольницу своими…

    Своими руками › Как выбрать или как сделать › Инструменты › Как сделать самодельный бур – фото и схема

Ударно-канатная МГБУ

Распространенный вариант МГБУ для бурения скважин на воду своими руками это ударно канатная установка. Сделать ее сложнее, чем ручной шнековый бур, но зато ей можно пробурить глубокие скважины.

Кроме того, этими устройствами можно чистить обсадные трубы. Чего нельзя сказать про другие виды мини установок.

Ударная буровая установка для бурения скважин на питьевую воду, состоит из:

  • подвешиваемого снаряда – желонки, в которую набирается грунт;
  • каната;
  • треноги, на которую подвешивается желонка;
  • лебедки.

В простейшем варианте, подъем желонки осуществляется вручную при помощи лебедки. Однако это довольно тяжело, т.к. к весу патрона прибавляется вес извлекаемого грунта. Поэтому для облегчения процесса к ней подсоединяется электрический мотор и редуктор.

Работа установки

Принцип работы

Бурение скважин на воду своими руками при помощи таких МГБУ довольно прост:

  • в земле делается заглубление шнековым буром;
  • над отверстием устанавливается конструкция МГБУ;
  • к канату прикрепляется желонка;
  • снаряд вводится в отверстие и отпускается в свободное падение;
  • достигнув дна, в патрон врезается в землю и в него набирается немного грунта;
  • желонка поднимается на несколько метров и снова отпускается вниз;
  • эта операция повторяется 3-4 раза, а затем она достается наверх, очищается от земли и снова сбрасывается в скважину.

Таким образом, процесс бурения очень простой, но занимает много времени. А если использовать ручную лебедку – физические трудозатраты также будут немаленькие.

Самостоятельное изготовление

Чтобы сделать самодельный бур для скважины потребуется такой инструмент и материалы:

  • болгарка, сварка;
  • дрель;
  • металлическая труба диаметром 80-100мм и длиной 1,5-2 м;
  • материал для каркаса треноги;
  • лебедка.

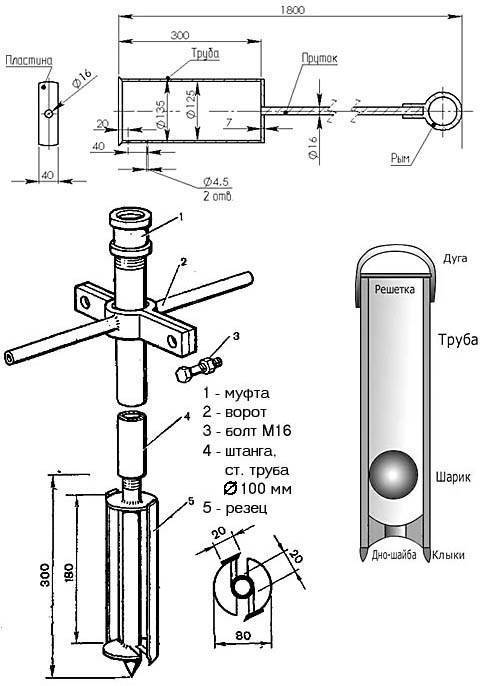

 Как самому сделать бур для бурения скважин:

  • Вначале изготавливается желонка, поскольку бурение скважин для воды своими руками происходит ударным методом, патрон должен быть тяжелым. Оптимальной, считается масса около 80-100 кг;
  • в верхней части делается крепление для троса. Можно приварить металлическое кольцо, либо сбить края и просверлить отверстие – такой вариант более надежный;
  • по бокам патрона делаются зацепы – чтобы была возможность достать желонку в случае обрыва троса;
  • в низу трубы вырезаются зубья высотой 3-5 см и затачиваются;
  • вдоль желонки прорезается окошко для очистки внутренностей от грунта.

Важный момент – желонка оснащается клапаном, который препятствует высыпанию грунта из трубы. Для этого требуется:

  • металлический шар диаметром около 2/3 от внутреннего диаметра желонки;
  • конусная воронка с внутренним диаметром чуть меньше, чем приготовленный шар.

Желонка

Делается клапан таким образом:

  • воронка подгоняется так чтобы она плотно входила внутрь желонки, шар также должен плотно садиться в посадочное отверстие;
  • она приваривается на высоте около 5-10 см от низа трубы.

Еще один вариант – использовать лепестковый клапан. В этом случае, вместо шара делается металлический круг, который крепится к внутренней части трубы при помощи пружины.

Изготовление треноги

Вообще, можно изготовить бур для неглубоких скважин и без треноги. В этом случае сам снаряд делается длинной до метра, чтобы было легче доставать его. Однако, такой подход довольно трудоемок, поэтому лучше сделать самодельный бур для скважины своими руками с лебедкой.

Для этого потребуется:

  • металлическая профильная труба с сечением 40*40 мм;
  • блочек;
  • ворот для троса.

Из инструментов понадобится сварочный аппарат и болгарка.

Последовательность действий:

  • вначале делается основание. Лучше всего делать его треугольной форы – так конструкция получится пирамидальной формы;
  • основание должно быть устойчивым, поэтому длина стороны делается около 3-х метров;
  • когда заготовки будут готовы, на них нужно подрезать края под углом. Для этого, они выкладываются треугольником на ровной поверхности, и размечаются;
  • теперь делаются заготовки для ребер. Длины труб около 4-х метров будет достаточно;
  • чтобы тренога получилась ровной, верхняя точка, в которой сходятся ребра, должна быть перпендикулярна центру основания;
  • для этого, на плоскости отмечается центр основания и в нем устанавливается вертикальная подставка – она послужит ориентиром для сваривания ребер;
  • когда каркас будет готов, вверху нужно установить блочек, а на одной из стенок вороток с тросом.

При желании, можно сделать бур для скважины своими руками разборным – для этого, вместо сварки используются болтовые соединения. Так будет гораздо удобнее, все таки, конструкция получается довольно массивной.

Как глубоко находится питьевая вода

Это главный вопрос, который ставит домовладелец при организации водоснабжения жилища. Точный ответ на него может дать лишь геологическая разведка дачного участка, проведенная в последние годы. Чтобы в этом убедиться, стоит изучить схему размещения водоносных слоев в толще земли.

Популярные статьи  Как утеплить скважину на зиму: обзор лучших способов + выбор материалов

Как сделать бур для скважины своими руками: схемы лучших самоделок

Как видите, вода располагается на разных горизонтах, между которыми пролегают непроницаемые породы – плотный суглинок, известняк и глина. Для определения подходящего слоя предлагаем немного расшифровать представленную схему:

  1. Ближе всего к поверхности залегают воды, попадающие в грунт благодаря осадкам – так называемая верховодка. В некоторых местах она начинается с глубины 0,4—0,8 м и продолжается вплоть до 20 м. Как правило, это грязная и плохо отфильтрованная вода, содержащая вредные примеси.
  2. На глубинах до 30 м располагаются более чистые грунтовые воды, чей запас тоже подпитывается осадками. Большинство домашних колодцев вырывается именно до этого горизонта (его верхняя граница может находиться на расстоянии 5—8 м от поверхности). Перед употреблением в пищу эта вода подлежит обязательному фильтрованию.
  3. Подземные водяные скопления, находящиеся в песчаной прослойке, прошли хорошую природную фильтрацию и годятся для питьевого водоснабжения. Если вы хотите сделать скважину своими руками, то потребуется достичь этого горизонта.
  4. Наиболее чистая вода располагается в пустотах известняка на глубине 80—100 м, что недостижимо с помощью кустарных способов бурения. Поскольку артезианская вода находится под давлением, после пробивки скважины поток самостоятельно поднимается до уровня земли, а то и выплескивается наружу.

Как сделать бур для скважины своими руками: схемы лучших самоделок

Расположение источника автономного водоснабжения

Когда мы разобрались, между какими пластами находится подходящий горизонт, нужно определить место для будущего источника водоснабжения. Мы не станем говорить о сомнительных вариантах наподобие биолокации рамкой либо рогаткой из лозы, а дадим ряд простых советов:

  • узнайте все о соседских колодцах и скважинах: их глубину, качество воды и местонахождение;
  • максимально отступите от очагов загрязнения – септиков, уличных туалетов и скотного двора;
  • заметьте: скважины не бурят на возвышенности, для этого лучше выбрать низину.

В любом случае вам необходимо запастись терпением. Вполне вероятно, что с первого раза добыть питьевую воду не удастся и понадобится делать несколько попыток.

Бур для ударно-канатного бурения своими руками

Пробурить скважину на участке можно не только вращением бура, но и ударно-канатным методом. Для этого вида работ нужна специальная установка, которую тоже можно сделать самостоятельно из подручных материалов.

Имея такое оборудование все работы можно выполнить вообще без помощников, поэтому рассмотрим и процесс изготовления ударного бура.

Для бурения скважины ударно-канатным способом нужно не так уж много: устойчивая рама-тренога, сам ударный бур, прочный трос и лебедка

Чтобы понять, что и как мы будем мастерить, рассмотрим в общих чертах суть ударно-канатных работ.

С большой высоты в намеченное с помощью лопаты или шнека место будущей точки водозабора сбрасывается труба-снаряд – желонка для скважины. Вверху к буру приваривается проушина для троса.

Сбоку в верхней части вырезается отверстие для извлечения пробуренной породы.

  • Желонка — буровой инструмент, для изготовления которого нужна труба диаметром от 80 до 160 мм. Удобная для самостоятельного бурения длина 1,2 — 1,5 м.
  • Внизу желонки устраивают клапан, который перемещается при проталкивании грунта в полость. Захватив пробуренную породу, клапан закрывает отверстие.
  • В вершине желонки устраивают приспособление для подсоединения снаряда к тросу. Он необходим для извлечения бура из скважины.
  • Для выгрузки удерживаемой клапаном породы в трубе вырезают окно. Извлеченную из скважины желонку переворачивают и освобождают от грунта.

Нижняя кромка затачивается или оснащается зубьями, оптимизирующими рыхление грунта. На 5 – 7 см выше условного дна внутри трубы устраивают шариковый или лепестковый клапан для захвата и удерживания разрыхленной породы.

Несвязные частицы грунта задерживается внутри желонки благодаря клапану, расположенному внизу корпуса. У шнека, колокола, стакана нет таких преимуществ.

Редко для бурения скважины используется только один снаряд. Чаще всего они применяются в комплексе: глинистые породы бурят шнеками или стаканами, рыхлые и водонасыщенные проходят желонкой

Наполненную желонку извлекают из ствола с помощью лебедки, переворачивают вниз отверстием и очищают ударами тяжелого молотка.

Затем процесс ударно-канатного бурения возобновляется и повторяется, пока на месте падения бура не образуется скважина той глубины, которую и планировалось получить.

Не обязательно покупать готовую установку – можно самостоятельно изготовить желонку для бурения и чистки.

Если сделать такой ударный бур достаточно тяжелым, то этим днищем он будет резать грунт, словно масло, и не позволит ему высыпаться из своей полости обратно

Создавать один бур в этом случае бессмысленно, поэтому расскажем, как соорудить всю буровую установку вместе со снарядом.

  • Выбираем место, где по нашим расчетам и предположениям должна располагаться скважина. Намечаем его, сделав с помощью обычной лопаты небольшое углубление.
  • Устанавливаем над ямкой треногу высотой 2-3 метра. Вершину треноги оснащаем хорошо закрепленным блоком для каната. Понадобится ещё и лебедка, которую прикрепляем к опорам. Хорошо, если имеется электрическая лебедка, но ручная тоже подойдет.
  • Подготавливаем сам ударный бур. Для этой цели нам будет нужна толстостенная труба, диаметр которой соответствует размеру шахты будущей скважины.

Для изготовления бура берем полоску толстого металла и привариваем её к верхней оконечности трубы, расположив её перпендикулярно продольной оси снаряда.

По осевой линии нашей трубы в приваренной металлической полоске высверливаем отверстие, соответствующее толщине каната, на котором будет закреплен снаряд.

Нижний торец трубы тоже нуждается в обработке: можно сделать на нем зубчатую или кольцевую заточку. Если имеется муфельная печь, можно закалить в ней бур после процедуры заточки.

Бур для ударно-канатного бурения не так-то легко очистить от набившегося в него грунта. Чтобы ускорить эту рутинную операцию, можно сделать не окошко-отверстие, а вертикальную прорезь, проходящую почти через 2/3 в верху трубы.

Колокол – часть ударного бура. Он легко очищается от грунта и может быть заменен, например, на долото, если в процессе бурения скважины попадётся камень

Так вот, если её мощность все же позволяет, снаряд можно утяжелить, разместив в верхней части трубы съёмные металлические грузы.

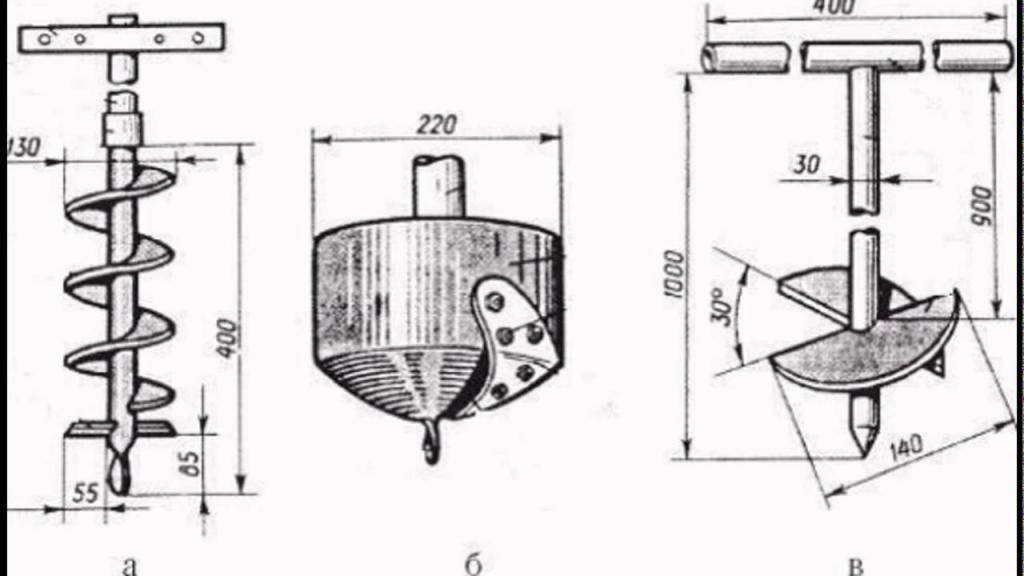

Разновидности бура

Для самодельных буровых устройств выбирают два основных вида режущего приспособления. Это спиральный бур и ложковый бур.

Как сделать бур для скважины своими руками: схемы лучших самоделок

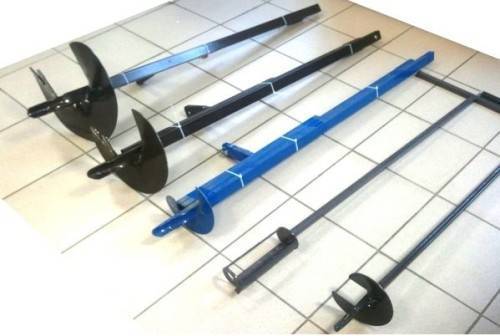

Спиральный бур

Спиральный бур имеет второе название — шнековый бур. Представляет  собой стержень диаметром 40-60 мм из прочного металла с заостренным концом и двумя ножами из листового металла (дисков распиленных пополам) толщиной 1,5-4 мм, расположенными под углом 20 градусов к оси стержня.

Популярные статьи  Принудительная вентиляция. Виды и монтаж механических установок для вентиляции

Такой вид бура может в дальнейшем использоваться  для земляных садовых и строительных работ небольшой глубины проникновения.

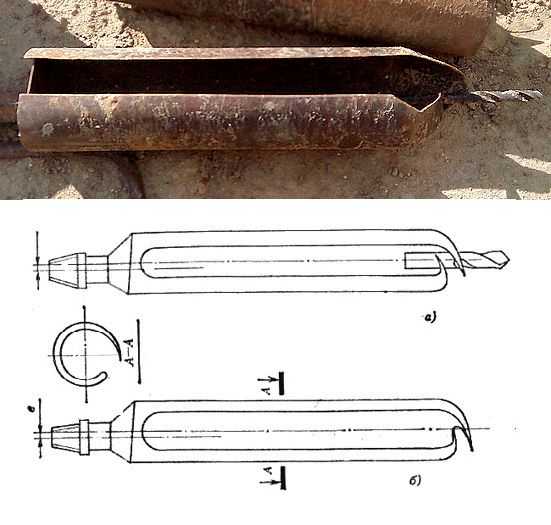

Ложковый бур

Бур ложкового типа или бур-ложка применяется для бурения,более глубоких скважин, чем спиральным буром, глубиной до 15-20 м. Представляет собой металлический цилиндр из толстостенной трубы. Длина цилиндра составляет от 60 до 100 см с вертикальной (иногда спиральной) прорезью. Диаметр трубы равен диаметру скважины и выбирается из соображений размещения в скважине необходимого оборудования. Вырез в цилиндре необходим для удаления грунта с боковых стенок скважины. В нижней части цилиндра приваривается толстое сверло диаметром 16-32 мм или узкая стальная пластина длиной 10-15 см для придания и выдерживания направления бурения. Цилиндр бура располагается на вертикальной штанге со смещением от ее оси на 10-15 мм. Смещение предназначено для того, чтобы диаметр скважины был больше диаметра самого бура. Такой эксцентриситет позволяет продвигать ложковый бур внутри обсадных труб и осуществлять их установку уже в процессе бурения, что, в свою очередь, предохраняет стенки скважины от разрушения.

Применение ручного бура

Как сделать бур для скважины своими руками: схемы лучших самоделок

Бур для скважины небольших размеров сможет быть полезен не только для бурения самодельных скважин для воды, но и при выполнении других земляных работ на участке: для установки опорных столбов, возведении временных конструкций и прочих работ, где необходимо выполнить обычную лунку небольшого диаметра. Буры такого типа не получится применять на твердой или каменистой почве, но с их помощью можно сделать скважину до 20 метров глубиной. Глубина скважины будет зависеть и от характеристик почвы, но в первую очередь от прочности разъемной буровой трубы.

Как сделать бур для скважины своими руками: схемы лучших самоделок

Буровая труба — один из главных элементов конструкции ручного бура в том случае, если стоит задача устроить довольно глубокую скважину. Длина трубы будет увеличиваться по мере того, как сам бур будет уходить в почву. Есть также и предел физических возможностей, после которого выемка почвы и прокручивание резца будет довольно проблематичным.

Бурение скважины

Скважину на участке можно пробурить одним из методов бурения:

  • Шнековым.
  • Роторным.
  • Ударно-канатным.

Отличаются технологии бурения между собой способами разрушения внутри скважины породы и вариантом извлечения из скважинного ствола грунта. Использование разного оборудования оказывает влияние на качество и стоимость сооружения устройств.

Что такое шнековое бурение

Самым дешевым и простым методом устройства скважины считается шнековое бурение. Технология проведения работ заключается в том, что классическим Архимедовым винтом, именуемым шнеком, производится выемка грунта.

Процесс напоминает бурение лунки для лова рыбы подо льдом любителями зимней рыбалки. Этот способ используется для бурения скважины глубиной не более 10 метров. Для промывки сооружения буровой раствор или вода не используются.

Шнековое бурение

Инструкция указывает, что такой метод без проблем можно использовать в сухих и мягких грунтах. Скальные, твердые породы, встречающиеся в процессе бурения, и плывуны бурению шнеком не поддаются.

Как изготовить из шнека от комбайна бур

Для бурения скважины под воду, со старых комбайнов шнеки можно использовать как буровой инструмент. После небольшой модернизации шнек от сельскохозяйственной машины превращается в достаточно пригодный бур.

Еще понадобятся трубы-штанги с нарезкой резьбы для увеличения высоты колонны для бурения.

Затем необходимо:

  • Преобразовать нижний трубчатый конец в подобие винта. Для этого на расстоянии примерно 80 см от винтообразного конца привариваются два ножа с углом к горизонтальному направлению равным 25º.
  • На верхнем конце бура устанавливается муфта с резьбой. Приваривают ее для того, чтобы можно было прикрутить штанги.
  • На одну из них приваривается поперечная ручка. С помощью, которой будет завинчиваться шнек в землю. Все последующие штанги наращиваются между этой штангой и шнеком.

Что такое роторный способ бурения

Для бурения глубокой скважины роторным способом используется специальная бурильная труба. В ее полости погружается в скважину вращающийся вал, конец которого оборудован наконечником – долотом.

Долото

На долото создается нагрузка воздействием гидравлической установки. С помощью этого метода можно пробурить скважину на воду любой глубины. Большинство подобных сооружений выполняется роторным способом бурения.

Вымывание породы или грунта из скважины выполняется специальным бурильным раствором, подающимся в трубу одним из двух способов:

  • Закачиванием насосом внутрь бурильной трубы, а затем выходящим самотеком раствором с породой наружу посредством затрубного пространства — прямая промывка.
  • Попаданием в затрубное пространство самотеком, а затем выкачиванием из бурильной трубы насосом раствора с породой — обратная промывка.

Вымывание породы во втором случае позволяет получить выше дебит скважины. В этом случае более качественно удается вскрыть нужный водоносный слой.

Недостатком данной технологии является привлечение сложнейшего оборудования, что сильно увеличивает стоимость работ. При прямой промывке, сооружение скважины дешевле, поэтому владельцы частных домов чаще всего его заказывают для возведения конструкции на своем участке.

Что такое ударно-канатный способ бурения

Самый старый, трудоемкий и очень медленный способ бурения – ударно-канатный (см. Скважина ударно канатным способом своими руками: как устроить правильно). Но, с его помощью можно получить качественную скважину, готовую прослужить до полувека.

Технология заключается в следующем:

  • Порода или грунт разбивается под действием тяжелого снаряда, который поднимается на определенную высоту, а затем с силой падает вниз.
  • С помощью желонки разрушенная порода вынимается из скважинного ствола.

Установка для ударно-канатного бурения

Преимуществом метода бурения является то, что нет необходимости использовать во время работы воду или специальный бурильный раствор, что позволяет более точно вскрыть водоносный горизонт, и этим обеспечить максимальную величину дебита скважины и увеличить продолжительность срока ее службы.

К недостаткам метода относятся:

  • Большая трудоемкость.
  • Высокая стоимость бурения.
  • Для выхода на второй и следующие водоносные горизонты нужна изоляция выше расположенных водоносов. Для этого используются дополнительные обсадные колонны, что увеличивает траты средств на приобретение труб другого большего диаметра.
  • Увеличивается и объем работ, который должны выполнять специалисты.

Пробурили скважину, что дальше делать смотрим ниже.

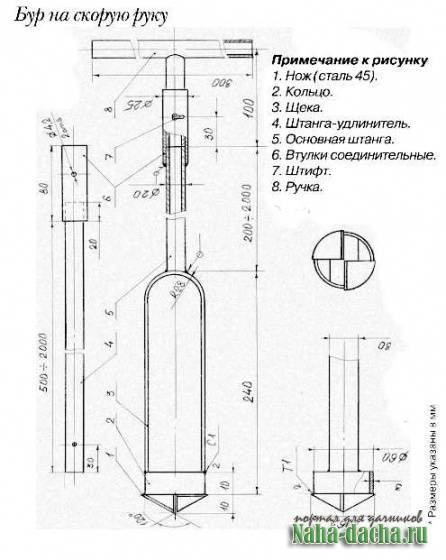

Изготовление бура-ложки

Такой инструмент подходит для работы на устойчивом к осыпанию грунте. Ручной бур состоит из штанги с ручкой и ложки цилиндрической формы, с продольной прорезью в боку.

Длина средства малой механизации – 70 см. Диаметр устройства зависит от размеров предполагаемого углубления в земле. Почва, извлекаемая из скважины, попадает в цилиндр через прорезь и задерживается там за счет прилипания и трамбовки. Если грунт плотный, можно делать довольно широкое входное отверстие. Чем сыпучее земля, тем уже будет прорезь.

Популярные статьи  Фото парящих натяжных потолков. Оригинальное решение для современного дизайна

Как сделать бур для скважины своими руками: схемы лучших самоделок

Сделать такой бур своими руками можно тремя способами:

  • на основе металлической трубы;
  • из старого баллона;
  • путем сворачивания и сварки стального листа.

Как сделать бур для скважины своими руками: схемы лучших самоделок

Способ с листовой сталью более трудоемкий – он потребует искусных сварочных работ при создании штанги и закреплении наконечника. На одном конце готового цилиндра болгаркой делают пропилы, затем металл отгибают и затачивают кромки. Иногда вместо этого приваривают режущие лопасти. Затем в нижней части цилиндра делают прорезь.

Ложку приваривают к штанге под прямым углом. Для легкого входа в почву, к несущему стержню можно присоединить наконечник из сверла по металлу.

Помимо технологии изготовления бура любого вида, нужно знать правила ухода за таким инструментом. После завершения земляных работ обязательно очищайте ножи от налипшей земли. Хранят подобные устройства в сухих помещениях.

Видео: Как работать ручным буром

Подборка вопросов

  • Михаил, Липецк — Какие диски для резки металла использовать?
  • Иван, Москва — Какой ГОСТ металлопроката листовой стали?
  • Максим, Тверь — Какие стеллажи для хранения металлопроката лучше?
  • Владимир, Новосибирск — Что значит ультразвуковая обработка металлов без применения абразивных веществ?
  • Валерий, Москва — Как выковать нож из подшипника своими руками?
  • Станислав, Воронеж — Какое оборудование используют для производства воздуховодов из оцинкованной стали?

Методы бурения

Ударно – канатный метод бурения

Для создания скважины можно применять разные методы. Кроме вращения бура, распространен метод ударно – канатный. Для работы необходимо специальное оборудование, которое можно соорудить своими руками.

Внимание! Для создания скважины, как правило, применяют несколько снарядов сразу, чередуя в зависимости от типа почвы. Полную отложениями желонку вытаскивают на поверхность, применяя лебедку, очищают от земли, ударяя тяжелым молотком

Процесс повторяют, пока не появится скважина нужной глубины. Желонку можно сделать самостоятельно. Желонка должна быть тяжелой, чтобы врезаться в грунт с большой высоты

Полную отложениями желонку вытаскивают на поверхность, применяя лебедку, очищают от земли, ударяя тяжелым молотком. Процесс повторяют, пока не появится скважина нужной глубины. Желонку можно сделать самостоятельно. Желонка должна быть тяжелой, чтобы врезаться в грунт с большой высоты.

Сборка буровой установки с желонкой

Сначала определяют место под скважину, лопатой углубляют место. Над углублением ставят треногу, которая имеет высоту в два – три метра. Сверху устанавливают блок под канат, хорошо его фиксируют. К опорам крепят лебедку ручного либо электрического типа. Далее следует подготовить желонку. Для бура понадобится трубопрокат с толстыми стенками. Сечение данного отреза трубы должно быть равно размеру скважины.

Для буровой конструкции берут лист прочной стали, приваривают его сверху трубы. Она должна располагаться перпендикулярно относительно продольной линии устройства. В полоске, которую приварили по оси трубы, сверлят отверстие, равное объему каната, к нему прикрепят бур. Снизу бура делают заточку зубчатого либо кольцевого типа. Сверху делают прорезь на две трети длины трубы, чтобы извлекать грязь.

Как сделать качественную буровую установку самостоятельно?

Наиболее распространенной причиной привлечения бурового оборудования является добыча питьевой воды.

Особенно актуальная задача бурения скважин питьевой воды значительных глубин.

Многие дачники и владельцы частных имений предпочитают для решения рассматриваемых задач привлекать профессионалов и специальные буровые установки, однако доступна возможность получить качественный результат и без привлечения специалистов и профессионального оборудования.

Так как цены на такие услуги начинаются от ста тысяч рублей и выше.

Таким образом, вполне возможно сделать буровую установку своими руками, после чего собственноручно выполнять всю необходимую работу. Актуальность собственноручного производства заключается прежде всего в цене.

Буровое оборудование вполне возможно сделать самостоятельно. Так, ниже предлагается вся информация, необходимая для производства рассматриваемого типа установки. Сначала потребуется подготовить инструменты и материалы.

Как сделать бур для скважины своими руками: схемы лучших самоделок

Вертлюг самодельной буровой установки чертежи

Инструменты и материалы:

  • Ножовка по металлу, либо углошлифовальная машинка с диском для нарезания метала;
  • Ключ разводного типа №1;
  • Инструменты для нарезки наружной дюймовой резьбы – плашки;
  • Стальная труба диаметром полдюйма;
  • Крест чугунный сантехнический;
  • Сгон диаметром в полдюйма.

После того как все инструменты и материалы собраны, можно приступать к работе, относительно тонкостей которой далее будет вестись речь. Процедура изготовления мини буровой установки начинается с подготовки отрезков трубы нужного диаметра, которые впоследствии будут служить в качестве основных элементов приспособления.

Как сделать бур для скважины своими руками: схемы лучших самоделок

Схема устройства опоры для самодельного бура

Алгоритм создания системы с ручным приводом:

  1. Для фиксации труб в крест, сгон на их концах следует нарезать резьбу, длина которой будет составлять 2 см;
  2. К нескольким отрезкам трубы различной протяженности понадобится приварить стальные пластины с торцевой стороны. Заостренные пластины будут отыгрывать роль наконечников;
  3. Чтобы упростить бурение, а также произвести удаление почвы из участка работы, в него производится постоянная подача воды;
  4. Для решения этой задачи к одному из отверстий креста посредством переходника нужного диаметра присоединяется шланг от насоса, либо водопровода;
  5. Далее все детали необходимо установить в отверстия креста на резьбе с применением сантехнической ПВХ ленты, либо пенькового волокна;
  6. К нижней части трубы посредством сгона понадобится присоединить самый несущественный отрезок с наконечником;
  7. По окончании работ по бурению скважины, глубина которой достигает одного метра, нужно произвести замену наконечника с отрезком трубы большей длины.

Разумеется, создание буровой компактной установки с электрическим приводом – возможность упростить работу. Автоматический буровой механизм, получающий питание от электросети, значительно эффективнее, работает качественнее, а отверстия в почве получаются быстрее.Как сделать бур для скважины своими руками: схемы лучших самоделок

Двухопорный ручной самодельный бур на колесах

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
