Замена батарей отопления газосваркой: обзор технологии проведения работ

Что необходимо?

Для успешного выполнения сварочных работ требуются две составляющие: оборудование и навыки. Причём второй пункт является ничуть не менее важным, чем первый. Исключение может составлять, пожалуй, только сварка с использованием электрофитингов, так как простота технологии позволяет качественно выполнить соединение даже непрофессионалу.

Во всех остальных случаях желательно участие специалиста. Нельзя забывать, что нарушение герметичности сварного шва в системе отопления может привести к очень неприятным последствиям (порче имущества, в том числе – чужого, ожогам и т.д.).

Инструменты

Набор инструментов и оборудования, необходимых для производства сварочных работ, определяется в зависимости от типа труб, используемых для обустройства отопительной системы, а также выбранного способа сварки.

В первую очередь, это – ручной сварочный аппарат.

Утепление балкона требует знаний, а восполнить их можно в нашеи статье, как утеплить балкон пенопластом. Детальная схема подключения алюминиевых радиаторов тут.

Устройство для соединения полипропиленовых труб также иногда называют паяльником. Для бытовых нужд вполне подойдёт аппарат, мощность которого составляет 650 Вт. Его можно использовать для соединения пластиковых труб диаметром до 60 мм. Насадки идут в комплекте с аппаратом.

Замена батарей отопления газосваркой: обзор технологии проведения работ
Ручной сварочный аппарат

При использовании электрофитингов также требуется специальное устройство для их подключения. Помимо этого, в процессе работы может пригодиться роликовый труборез, позиционер, специальные устройства для снятия окислений и центровки труб, нож, молоток, а также расходные материалы (муфты, электрофитинги и т.д.).

Сварка труб из металла выполняется при помощи электрического или газового аппарата. Для резки используется «болгарка» или резак. Помимо этого, потребуется обычная экипировка сварщика: маска, брезентовый костюм, рукавицы, асбест, молоток, электроды, проволока и т.д.

Замена батарей отопления газосваркой: обзор технологии проведения работ
Электрический и газовый сварочные аппараты

Запуск системы отопления

Он производится после обращения в ЖЭУ об окончании процесса установки.

Замена батарей отопления газосваркой: обзор технологии проведения работ

Сначала в обязательном порядке требуется обратиться в эксплуатационную службу с просьбой об открытии обратной трубы, чтобы стравить воздух на верхнем этаже и пустить в стояк снизу вверх теплоноситель.

Далее задействуется кран подачи. Так происходит возобновление циркуляции теплоносителя в системе обогрева, и проверяется узел на присутствие течи.

Испытание

Для личной подстраховки и проверки качественного выполнения работ по установке радиаторов обязательно проведение их тестирование. Для этого требуется договориться с эксплуатационной службой, которая изначально сливала воду из системы отопления, чтобы она по окончании монтажа пустила теплоноситель под давлением.

По большей части окончательное наполнение отопительной системы происходит только при общем пуске, при достижении показателя давления в 2–4 атмосфер.

При выявлении в процессе тестирования каких-либо неполадок необходимо перейти к их скорейшему устранению.

Основные этапы замены батарей

Чтобы произвести демонтаж радиаторов в квартире на открытой отопительной системе, следует получить разрешение в местном ЖЭКе и теплосетях. Отдельно нужно согласовать и модернизацию конструкции, например, если вы планируете переместить батареи в другое место, добавить или снять несколько секций.

Сварочные работы, как уже упоминалось, разрешено проводить только специалистам с допуском и профобразованием – самостоятельные инициативы же могут вылиться в приличный штраф. Поэтому рассмотрим основные этапы предстоящего ремонта, чтобы избежать неприятных сюрпризов.

Выполнение подготовительных работ

Для начала стоит минимизировать возможные последствия работы газосварочного аппарата. Близстоящую к радиаторам мебель нужно вынести или закрыть от возможной порчи. Защитите также участок пола и стены, прилегающий к батарее.

Затем из отопительной системы сливают воду. Если речь идет о частном доме или другом помещении с автономным отоплением, используется специальный кран, который должен быть предусмотрен при проектировании.

В квартире с центральным отоплением самостоятельно отключать и сливать теплоноситель из системы нельзя – следует вызвать специалиста из обслуживающей организации. Далее необходимо отсоединить отслужившие свой срок радиаторы. Сделать это проще всего при помощи болгарки.

Но и здесь потребуется хороший навык работы с инструментом, ведь чтобы подсоединить новые отопительные приборы с минимумом усилий, важно сделать аккуратный и ровный рез

Сборка новой конструкции

Далее выполняется паковка нового радиатора. При желании сэкономить на услугах мастеров эту работу вполне посильно сделать и самому.

Необходимые материалы и инструменты:

  • Набор гаек (под радиаторы).
  • Шаровой кран-американка.
  • Кран Маевского.
  • Разводной ключ.
  • Паковочная паста.
  • Уплотнитель (лен или фум-лента).

Чтобы собрать батарею, нужно уплотнить гайки, обработать пастой и накрутить на трубы в местах соединения. Завершается компоновка радиатора установкой кранов.

Со стороны соединения с отопительной системой монтируют «американку», чтобы получить возможность перекрывать доступ теплоносителя к конкретной батарее. Сверху, в противоположной стороне от входа трубы, вкручивают гаечным ключом кран Маевского, с помощью которого можно будет убирать «пробки», сбрасывая из системы скопления воздуха.

Соединение газосварочным способом

Собранный радиатор подвешивают на место старой батареи, используя специальные крепления, и в обязательном порядке проверяют ровность строительным уровнем. Перед началом сварки следует хорошенько очистить торцы соединяемых элементов от грязи, пыли и обезжирить.

Далее приваривают входящую и отводящую трубу с выверенным наклоном, который помогает предотвратить образование воздушных пробок. Для этого горелкой нагревают соединительный отрезок, одновременно используя присадочную проволоку, заполняющую промежутки между фрагментами системы.

Вид шва и скорость нагревания выбирает мастер, исходя из толщины стенок, материала труб и других профессиональных нюансов.

Зачистка швов и финишная отделка

После работы газосварщика трубы выглядят неэстетично: черные подпалы и разводы вряд ли станут украшением интерьера. Но это дело поправимое.

Чтобы обработать место сварки нужно действовать по следующему алгоритму:

  1. Зачистить трубу наждачкой с зерновкой 3 или 4 номера. При неаккуратной работе сварщика на месте соединения может быть толстый наплыв, который некоторые пытаются выровнять с помощью все той же болгарки. Но делать этого не стоит – можно нарушить прочностные качества шва.
  2. Обеспылить трубу – протереть влажной, а затем сухой тряпкой.
  3. Обезжирить уайт-спиритом.
  4. Покрыть антикоррозийной грунтовкой в 2 слоя.
  5. Покрасить термостойкой эмалью также в 2-3 приема (чем светлее и прозрачней краска, тем больше может понадобиться слоев для маскировки черного цвета).
Популярные статьи  Монтаж системы отопления частного дома своими руками: схема

Разумеется, все покрасочные работы следует проводить до подключения системы, на холодных трубах. Если же замена батарей произошла в отопительный сезон, нужно перекрыть доступ теплоносителя и дождаться полного остывания системы.

Декорировать можно только трубы или всю конструкцию в комплекте с радиатором. Цвет обычно выбирается белый, серебристый, бронзовый или под тон стен. Но для некоторых интерьерных стилей можно применить и контрастный оттенок, например, темный шоколад, глянцевый черный или эффектный красный.

Открывать систему и заполнять контур теплоносителем можно только после полной просушки краски.

Замена радиаторов отопления газосваркой

Преимущества газосварки

Замена радиаторов отопления газосваркой на сегодняшний день считается наиболее эффективным способом смены отопительных элементов.

Замена батарей отопления газосваркой: обзор технологии проведения работ

Схема установки батарей.

Схема монтажа батарей.

На самом деле, установка новых современных батарей может значительно улучшить качество вашей жизни. Помимо эстетической составляющей, они значительно расширяют функционал всей отопительной системы, снижая затраты на обогрев дома и тем самым повышая уровень комфортности.

Профессионалы уверяют, что надежный способ замены радиаторов отопления газосваркой является самым прочным. Он позволяет достичь максимальной герметичности, обеспечив таким образом надежную функциональность системы. Также необходимо отметить, что замена и установка новых батарей отопления — процедура не дешевая, а довольно дорогостоящая. Поэтому, выбирая между газосваркой и резьбовым методом соединения, чаще всего выбор падает на первый вариант:

  • газосварка с легкостью позволяет получить в местах соединений красивый внешний вид всей конструкции, исключив наличие в ней фитингов и различных гаек;
  • уровень прочности в местах соединений довольно высокий, поэтому случаи прорывов абсолютно исключены, даже если внутри батарей резко повысится давление;
  • для газосварки не нужно применение уплотнителей, которые часто используют в резьбовом методе. Это позволяет исключить преждевременный износ некоторых составляющих конструкции, достигая тем самым максимального срока эксплуатации радиаторов и батарей.

Процесс смены радиаторов отопления

Процесс замены старых батарей на новые коротко описан ниже. Следует отметить, что если вы решились менять старые чугунные батареи на новые, то вы можете выбирать из алюминиевых и биметаллических радиаторов. У первых коэффициент отдачи тепла выше, вторые же славятся своей долговечностью. Итак, с чего начинается замена батарей:

Схема подсоединения радиаторов.

  • для начала слесари должны перекрыть стояк и слить излишки воды из системы отопления;
  • далее срезают трубы, соединяющие радиатор и теплоноситель;
  • с помощью специального инструмента нарезают на концах оставшихся труб резьбу;
  • теперь необходимо собрать из труб конструкцию, по форме напоминающей букву «Н», перемычкой которой будет байпас подходящего сечения, а межцентровым расстоянием верхних и нижних ножек — межцентровое расстояние нового радиатора и труб из стен;
  • теперь всю эту конструкцию необходимо «навернуть» на трубы, которые торчат из стены;
  • наворачиваем шаровые краны с американками на открытые выходные патрубки. Шаровой кран со сгоном (американка) на сегодняшний день считается наиболее удачной конструкцией запорной арматуры;
  • проверяем получившуюся конструкцию на герметичность. Теперь можно смело запускать теплоноситель и увеличивать давление, эту часть работ еще называют опрессовкой. Но опытные мастера советуют проверять герметичность и проводить опрессовку уже после того, как будут установлены батареи;
  • вешаем новые радиаторы. Крепление осуществляется при помощи кронштейнов, которые крепим анкерными болтами;
  • открываем краны и проверяем герметичность новых радиаторов;
  • спускаем воздух в радиаторах при помощи крана Маевского.

Схема установки радиаторов отопления.

Если все действия выполнены правильно, вам останется только наслаждаться теплом в квартире.

Для того чтобы установка и замена батарей прошла успешно, необходимо обратиться к специалисту. Некоторую часть работ может выполнить только специалист и при помощи специального оборудования. Помните, что замена батарей в квартире требует разрешения управляющей компании и согласования работ с местным слесарем-сантехником. Именно он должен будет произвести отключение теплоносителя и перекрыть стояк.

Замена батарей требует наличие довольно специфических инструментов. Вот краткий перечень необходимого инвентаря:

  • современные радиаторы отопления;
  • оборудование для газосварочных работ. Использование присадочной проволоки обязательно;
  • трубогиб. Устройство, позволяющее механическим способом сгибать трубы, выполненные из различных материалов;
  • труборез. Специальный инструмент, который режет трубы ровно и без зазубрин;
  • резьбонарезной инструмент, который произведет нарезку резьбы на трубе;
  • кронштейны и анкерные болты.

Полезные советы

Помните, что одна секция биметаллической батареи способна обогреть 1,5 кв.м комнаты, а алюминиевая батарея отопления способна на большее, на 2 кв.м. Обязательно учитывайте эти цифры при покупке новых радиаторов. При расчетах можно округлить получившийся результат в сторону увеличения на одну или две секции.

Процесс монтажа своими руками

После проведения всех подготовительных моментов начинается этап непосредственной установки оборудования.

Разметка расположения

Замена батарей отопления газосваркой: обзор технологии проведения работ

Расстояние между батареей и подоконником должно быть не менее 15 см для того, чтобы исключить вероятность проявления плохой конвекции.

Зазор между отопительным радиатором и стеной регулируется глубиной вворачивания креплений, на которых фиксируется батарея, и составляет 3–4 см.

Предварительная сборка узлов

Собираются батареи для отопления так: закручиваются проходные и глухие заглушки, вкручиваются краны Маевского и «американка», ставятся прокладки.

Далее производится разметка и нарезание труб, фиксация уголков и тройников. Узлы свариваются вверху и внизу до получения углов в 90 градусов.

Популярные статьи  Греющий кабель для водопровода: как выбрать и самостоятельно правильно смонтировать

Договорённость с ЖЭУ

Эта процедура актуальна после проведения всех подготовительных работ и сборки основных узлов для того, чтобы эксплуатационная служба отключила стояк отопления.

ЖЭУ может отказать в том случае, если замена батарей будет производиться своими руками без привлечения профессиональных рабочих.

Врезка

Замена батарей отопления газосваркой: обзор технологии проведения работ

Этот процесс начинается с резьбы трубы таким образом, чтобы при вращении её конец не упирался в стену. Для этого у соседей верхнего и нижнего этажей её необходимо повернуть.

Затем выносятся обрезанные элементы из соседских батарей, плит перекрытия и старые радиаторы.

Далее, по разметке производится фиксация новых радиаторов. С помощью уплотнительной ленты оборачиваются и стыкуются переходы от соседских радиаторов к трубе из пропилена. Через уголки 90 градусов заваривается выход трубы в помещение через перекрытия.

Протяжённость трубы требуется брать с запасом, чтобы в её месте впайки с узлом отопления образовывался перехлёст.

Заключительный этап — обрезание трубы от верхнего и нижнего соседей до необходимого размера и фиксация её в уголок 90 градусов.

Справка! Для проведения этого процесса требуется отключить батареи от труб на участке фиксации кранами «американка».

Замена батарей: Сварка или Резьба?

С самого начала хотелось бы сказать всем, кто собрался менять радиаторы отопления — очень правильный решение! В квартирах надо устанавливать биметаллические радиаторы. Подробнее про монтаж радиаторов отопления.

Теперь же собственно поговорим о сварке и резьбе. И сварка и резьба относятся к видам соединений труб и никак не влияют на качество прогрева радиатора, на срок службы самого радиатора и на комфортные условия в отапливаемом помещении. То есть если подводящие трубы сделаны качественно и на совесть, то радиатор будет греть хорошо и в первом и во втором случае

Однако есть несколько особенностей, на которые стоит обратить внимание при выборе метода монтажа:

1. Внешний вид.

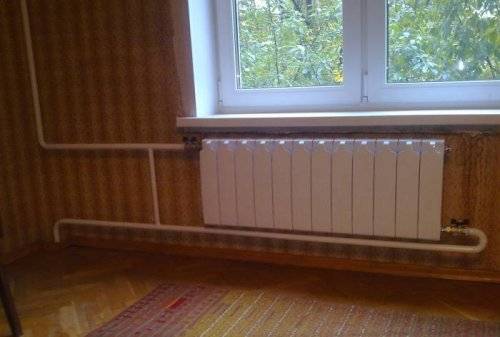

Сравните сами радиатор на резьбах и радиатор на сварке с трубогибом. Внизу несколько фото примеров работ на резьбе и наших работ. Очевидно, что сварка с трубогибом выглядит намного лучше резьбовой подводки.

Первая картинка на резьбе, вторая картинка на сварке

Наши работы по замене батарей можно посмотреть в Нашей Галерее

2. Экономия времени клиента.

Чтобы заменить батарею на резьбе необходимо снять замеры, предварительно изготовить подводку и второй раз приехать на монтаж. Работа на сварке не требует замеров. Мы сразу приедем работать и сэкономим Вам массу времени. Мы прямо по телефону сделаем все расчеты подберем радиаторы и запишем Вас на удобную дату.

3. Надежность соединений.

Сварочные швы не уступают в прочности цельной трубе, потому что соединение тут на молекулярном уровне. Сварка прослужит столько же, сколько и сама труба (30-50 лет). В отличие от резьбы, которая является достаточно капризным соединением. Резьба боится вибраций и механических нагрузок (двигали мебель, задели трубу). От этого она быстро «разбалтывается» и начинает подтекать. Именно поэтому на резьбу дают гарантию в 2-5 раз меньше, чем на сварку!

4. Техническая возможность заменить любой радиатор.

Действительно часто бывает, например, в старых домах (более 30-40 лет) трубы отопления находятся в плачевном состоянии. На этих трубах просто нельзя нарезать резьбу, поэтому в таких квартирах можно установить батареи только на сварке. Или например трубы стояка отопления расположены слишком близко к стене, что тоже исключает возможность работы на резьбах.

5. Есть возможность спрятать трубы в стенах.

На резьбах подобного делать крайне не рекомендуется. На сварке же спрятать трубы в стене можно без проблем. Срок службы радиатора и подводки от этого не изменится. Вот почему работы на сварке стоят дороже, чем на резьбе.

Как работать газосваркой (видео)

Использования газосварки для замены батарей в многоквартирном доме является наиболее приемлемым и надежным методом. Швы на стыках позволяют выдерживать сильное давление, и исключают нарушение целостности и герметичности системы отопления.

Замена батарей отопления газосваркой (от 4шт) 4000 рубЗамена батарей отопления газосваркой (от 2шт)4500Замена батарей отопления газосваркой (1 шт) 5000 руб.Сставление сметы 0 руб.

Сегодня в свободном доступе имеются самые разнообразные материалы, а в интернете можно найти любую инструкцию и, разумеется, попробовать осуществить замену приборов отопления самостоятельно

Но вот сможете ли вы тогда быть уверены в надежности результата вашей работы? Ведь мало подобрать качественные материалы, важно досконально соблюсти и технологию процесса. Иначе ведь можно остаться без драгоценного тепла в самый неподходящий момент – например, в самый разгар зимних морозов. Итак, очевидно, что монтаж радиаторов с использованием газосварки – это процесс, который требует исключительно квалифицированного подхода

И, познакомившись с технологией ближе, вы сможете легко в этом убедиться

Итак, очевидно, что монтаж радиаторов с использованием газосварки – это процесс, который требует исключительно квалифицированного подхода. И, познакомившись с технологией ближе, вы сможете легко в этом убедиться.

Замена батарей отопления газосваркой: суть процесса

Не менее важно правильно выбрать специальное оборудование для сварочных работ. Вы должны будете приобрести генератор (ацетиленовый или с каким-либо другим газом), а также баллон с кислородом и газовые редукторы. Ну и, разумеется, сам сварочный прибор

Им может быть горелка или резак с комплектом из сменных наконечников. Также в обязательный перечень оборудования входит: резиновый рукав, который необходим для передачи газа инструменту из баллонов, огнепреградительный клапан

Ну и, разумеется, сам сварочный прибор. Им может быть горелка или резак с комплектом из сменных наконечников. Также в обязательный перечень оборудования входит: резиновый рукав, который необходим для передачи газа инструменту из баллонов, огнепреградительный клапан.

Популярные статьи  Котлы на твердом топливе для отопления частного дома

Замена батарей отопления газосваркой требует того, чтобы вы добивались прочных соединений, а это значит, что подойти к установке оборудования и выбора способа сварки необходимо максимально ответственно. Вы можете выбрать один из нескольких существующих типов соединений, самым популярным из которых является стыковый. А вот если используемый материал имеет толщину больше 5 мм, то вы уже должны будете выбрать Y- или X-образную разделку кромок. Самыми выгодными и экономичными способами резки труб считаются кислородная, ручная и механизированная.

Как вы уже поняли, замена радиаторов отопления газосваркой – процесс, который требует предварительного изучения в теории, а затем закрепления на практике. Но тренироваться на реальном объекте мало кто, конечно, захочет.

Если вы обратитесь к нам за помощью, то сможете проконсультироваться по всем интересующим вас вопросам, а также получить информацию по примерной стоимости замены радиаторов отопления.

Окончательную смету сможет составить специалист, который проведет окончательную оценку объекта лично. А далее вам будет необходимо всего лишь подготовить помещение к началу работ. Для этого лучше вынести лишнюю мебель, закрыть напольные покрытия и защитить детали интерьера.

Наши специалисты сделают все остальное: доставят материалы и оборудование, договорятся о слитии стояков центрального отопления, произведут опрессовывание системы.

При желании можно заказать также перенос радиаторов и стояков в более удобное места, а также организовать установку котла в частном доме для решения по автономному отоплению.

А еще нашу компанию отличает индивидуальный подход к каждому клиенту. Вы будете находиться в курсе каждого этапа монтажа, и ваши желания будет учтены при выборе материалов для замены батарей отопления газосваркой. Специалисты готовы ответить на каждый ваш вопрос, а финальным итогом будет эффективное и надежное решение по отоплению вашего дома.

Замена батарей отопления с помощью газовой сварки

Замена батарей отопления газосваркой все же пользуется сегодня более высоким спросом, чем применение для этих целей резьбового соединения. И объяснить причину такого положения вещей сможет практически каждый специалист, который имел дело со сваркой и разбирается в принципах работы системы отопления.

Замена батарей отопления газосваркой: обзор технологии проведения работ

Главную роль здесь играют особенности отечественных систем отопления, особенно тех, которые применяются в многоквартирных домах. Дело в том, что при их эксплуатации используется носитель тепла, находящийся под высоким давлением. И именно этот фактор может оказать самое негативное влияние на резьбовое соединение. В процессе эксплуатации системы отопления гайка на таком соединении может ослабнуть, а это способно привести к аварии, которая сведет экономические достоинства резьбового соединения не просто к нулю, а выведет их в «минус», так как такая авария не обойдется без расходов на ремонт собственной квартиры и на ремонт квартиры соседей снизу. Да и о таком факторе, как дискомфорт, связанный с ремонтом системы отопления, которая может придти в негодное состояние из-за слабости резьбового соединения в самое неподходящее время, забывать тоже не стоит.

Кстати, специалисты, предпочитающие газосварку резьбовому соединению, соглашаются с тем, что газосварка требует больше времени и усилий при монтаже, чем резьбовое соединение. Но такое ли это большое преимущество, если этот подход ставит прочность и надежность всей системы под большой вопрос? А что касается простоты демонтажа системы, то и это преимущество резьбового соединения довольно сомнительно. Как известно, носитель тепла внутри труб находится под высоким давлением и может достигать высоких температур, поэтому гайки в процессе эксплуатации системы могут просто-напросто «прикипеть» и тогда отвернуть их становится совсем непросто – в большинстве случаев приходится прибегать к той же резке труб, что и при демонтаже системы отопления, для сборки которой применялась сварка.

Итак, подведем итоги:

  • Применение при монтаже резьбового соединения требует меньше времени, средств и усилий со стороны рабочих.
  • Газосварка дает большую надежность соединения (как правило, прочность сварного шва в большинстве случаев превосходит даже прочность самих труб) – а это значит, что неожиданный прорыв системы отопления в месте соединения полностью исключен. Кроме того, сварное соединение и по своему внешнему виду более эстетично и незаметно, чем резьбовое.

Конечно, выбирать в данном случае самому хозяину квартиры или дома. Например, если речь идет о системе отопления частного дома, которую приходится регулярно разбирать, чтобы прочистить трубы изнутри, то резьбовое соединение может быть и более предпочтительным. А вот для системы отопления в многоквартирном доме лучше, конечно, применять сварное соединение, которое обладает более высокой надежностью, а следовательно, и долговечностью. Недаром сегодня резьбовое соединение при монтаже системы отопления в квартирах монолитных новостроек просто запрещено, а единственным способом соединения труб в единое целое является сварка.
