Циркуляционный насос

Как подобрать оптимальные параметры циркуляционного насоса для системы отопления?

Для нас важны два параметра: создаваемый насосом напор и его производительность.

Расчёт количества секций радиатора отопления: рекомендации по подготовке данных для подсчета, формулы и калькулятор

На фото – насос в отопительном контуре.

С напором все не просто, а очень просто: контур любой разумной для частного дома протяженности потребует напора не более минимальных для бюджетных устройств 2 метров.

Простейший способ подобрать производительность – умножить объем теплоносителя в системе на 3: контур должен оборачиваться трижды за час. Так, в системе объемом 540 литров достаточно насоса производительностью 1,5 м3/час (с округлением).

Более точный расчет выполняется по формуле G=Q/(1,163*Dt), в которой:

  • G – производительность в кубометрах в час.
  • Q – мощность котла или участка контура, где предстоит обеспечить циркуляцию, в киловаттах.
  • 1,163 – коэффициент, привязанный к средней теплоемкости воды.
  • Dt – дельта температур между подачей и обраткой контура.

При пресловутой тепловой мощности котла в 36 КВт и дельте температур в 20 С производительность насоса должна составлять 36/(1,163*20)=1,55 м3/ч.

Расчёт количества секций радиатора отопления: рекомендации по подготовке данных для подсчета, формулы и калькулятор

Иногда производительность указывается в литрах в минуту. Пересчитать несложно.

Как компенсировать теплопотери

Максимально точное вычисление мощности может быть произведено лишь с учетом некоторых поправок:

  • если в помещении 2 окна, значение количества секций следует поделить на 2, чтобы узнать, какой длины радиатор должен стоят под каждым окном;
  • если при расчете получилось дробное значение, округление необходимо производить с увеличением, так как лучше иметь запас, чем нехватку мощности;
  • если высота потолка превышает 3 м или не менее двух стен в помещении выходят на улицу, требуется увеличить мощность радиатора за счет дополнительных секций.

Все системы отопления имеют свои нюансы, которые нужно учитывать при установке радиаторов. Используемые в частном секторе системы искусственного обогрева помещений являются автономными. По своей эффективности они превосходят централизованные системы, предназначенные для отопления многоэтажных домов.

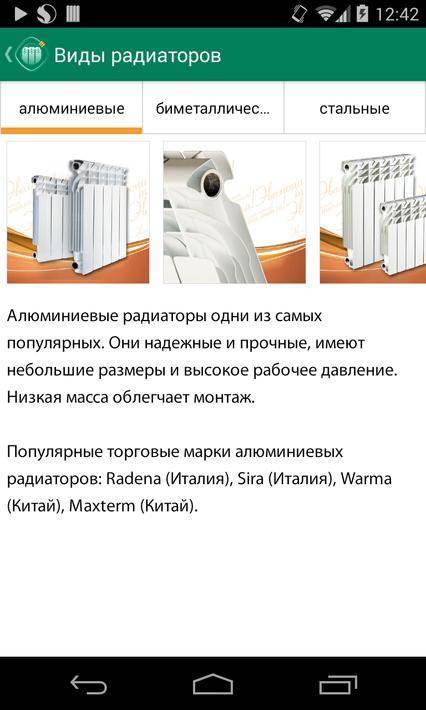

Виды радиаторов

Первое, что нужно знать — это вид и материал из которых сделаны ваши радиаторы, именно от этого в частности и зависит их количество. В продаже присутствуют как всем уже знакомые чугунные виды батарей, но значительно усовершенствованные, так и современные экземпляры, выполненные из алюминия, стали и, так называемые, биметаллические радиаторы из стали и алюминия.

Современные варианты батарей изготавливаются в разнообразных дизайнерских исполнениях и имеют многочисленные оттенки и цвета, поэтому можно легко выбрать те модели, которые больше подходят для конкретного интерьера. Однако, нельзя забывать и о технических характеристиках приборов.

Самыми популярными из современных радиаторов стали биметаллические батареи. Они устроены по комбинированному принципу и состоят из двух сплавов: изнутри они стальные, снаружи — алюминиевые. Привлекают они своим эстетичным внешним видом, экономностью в использовании и легкостью в эксплуатации.

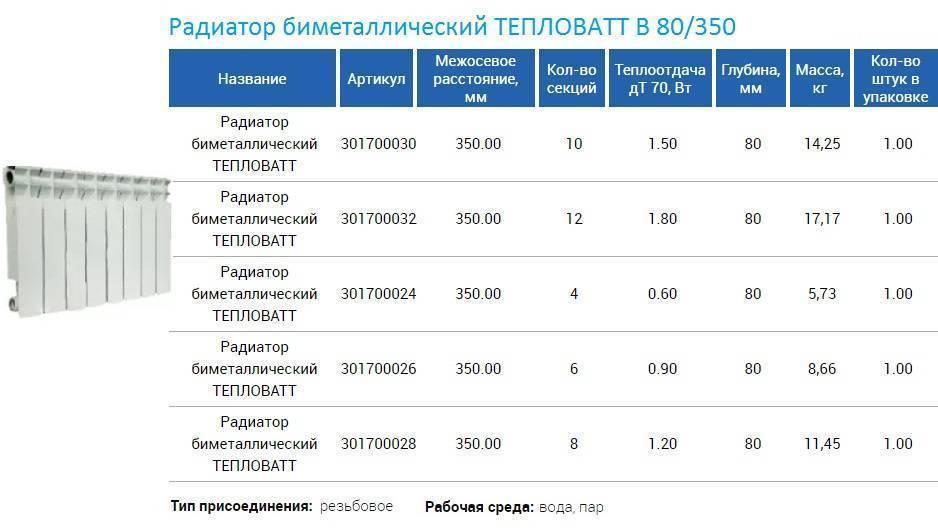

Современная биметаллическая батарея на 10 секций

Но есть у них и слабая сторона — приемлемы они только для систем отопления с достаточно высоким давлением, а значит, для строений, подключенных к центральному отоплению в многоквартирных домах. Для зданий с автономным отопительным снабжением они не подходят и от них лучше отказаться.

Стоит поговорить и о чугунных радиаторах. Несмотря на их большой «исторический стаж», они не теряют своей востребованности. Тем более, что сегодня можно приобрести чугунные варианты, выполненные в различном дизайне, и их легко можно подобрать для любого дизайнерского оформления. Более того, производятся такие радиаторы, которые вполне могут стать дополнением или даже украшением помещения.

Расчёт количества секций радиатора отопления: рекомендации по подготовке данных для подсчета, формулы и калькулятор

Чугунный радиатор в современном стиле

Эти батареи подойдут как для автономного, так и для центрального отопления, и под любой теплоноситель. Они дольше, чем биметаллические прогреваются, но и более длительное время остывают, что способствует большей теплоотдаче и сохранению тепла в помещении. Единственным условием долгосрочной их эксплуатации является качественный монтаж при установке.

Стальные радиаторы делятся на два типа: трубчатые и панельные.

Расчёт количества секций радиатора отопления: рекомендации по подготовке данных для подсчета, формулы и калькулятор

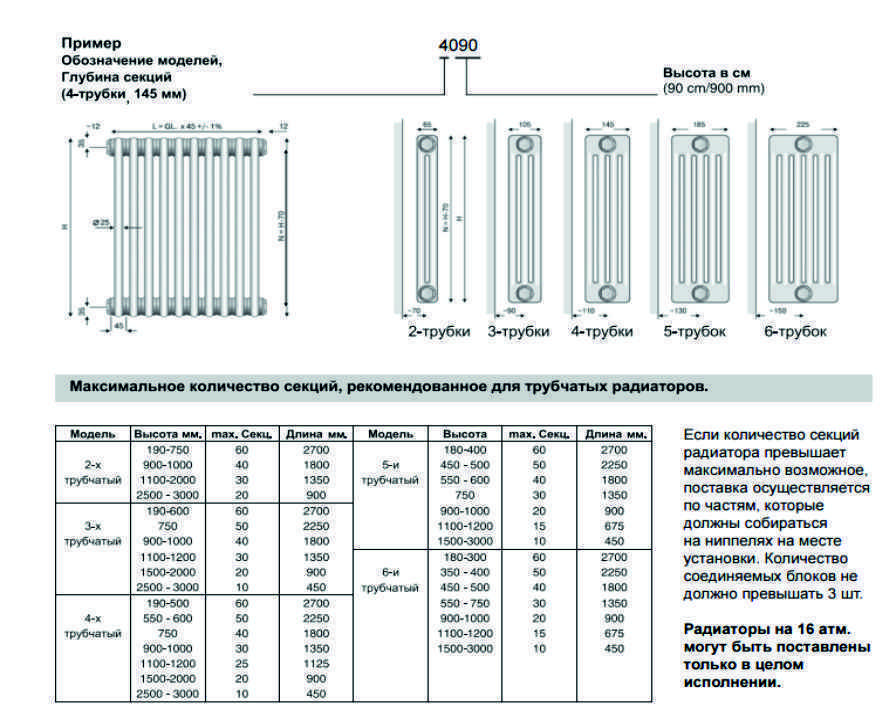

Стальные радиаторы трубчатой конструкции

Трубчатые варианты более дорогостоящие, они нагреваются медленнее панельных, и, соответственно, дольше сохраняют температуру.

Расчёт количества секций радиатора отопления: рекомендации по подготовке данных для подсчета, формулы и калькулятор

Панельный тип стальных радиаторов

Эти характеристики обоих типов стальных батарей и будут напрямую влиять на количество точек их размещения.

Стальные радиаторы имеют респектабельный вид, поэтому неплохо вписываются в любой стиль оформления помещения. Они не собирают на своей поверхности пыль и легко приводятся в порядок.

Алюминиевые радиаторы имеют хорошую теплопроводность, поэтому считаются вполне экономичными. Благодаря этому качеству и современному дизайну, алюминиевые батареи стали лидерами продаж.

Расчёт количества секций радиатора отопления: рекомендации по подготовке данных для подсчета, формулы и калькулятор

Легкие и эффективные алюминиевые радиаторы

Но, приобретая их, необходимо учитывать один их недостаток — это требовательность алюминия к качеству теплоносителя, поэтому они больше подходят только для автономного отопления.

Для того, чтобы рассчитать, сколько радиаторов понадобится на каждую из комнат, придется учесть многие нюансы, как связанные с характеристиками батарей, так и другие, влияющие на сохранность тепла в помещениях.

Приблизительный расчет для стандартных помещений

Очень простой вариант расчета. Основывается он на том, что размер отопительных батарей серийного производства практически не отличается. Если высота комнаты составляет 250 см (стандартное значение для большинства жилых помещений), то одна секция радиатора сможет обогреть 1,8 м2 пространства.

Площадь комнаты составляет 14 м2. Для расчета достаточно разделить значение площади на упоминавшиеся ранее 1,8 м2. В результате получается 7,8. Округляем до 8.

Таким образом, чтобы прогреть 14-метровую комнату с 2,5-метровым потолком нужно купить батарею на 8 секций.

Подбор радиаторов отопления по тепловой мощности

Делаем поправку

Для максимально точных вычислений нужно добавить к стандартной формуле несколько коэффициентов, влияющих на эффективность обогрева.

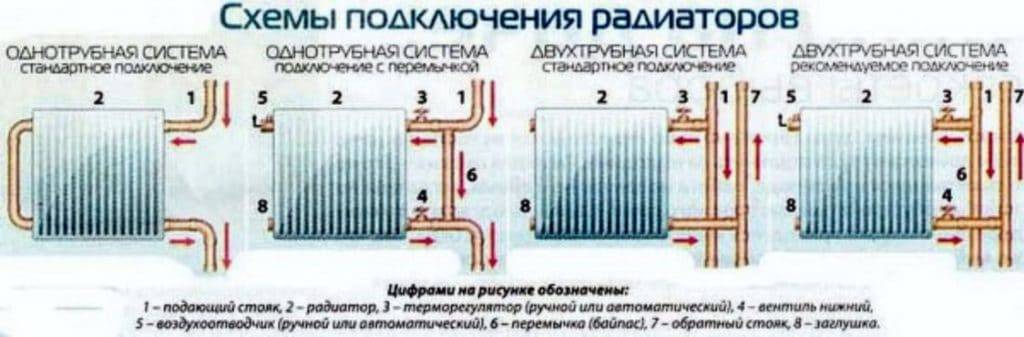

Тип подключения

Расчёт количества секций радиатора отопления: рекомендации по подготовке данных для подсчета, формулы и калькулятор

От того, как расположены трубы ввода и вывода теплоносителя, зависит теплоотдача батареи. Существуют следующие типы подключений и повышающие коэффициенты (I) для них:

  1. Диагональное, когда подача осуществляется сверху, отток снизу (I=1,0).
  2. Одностороннее подключение с верхней подачей и нижней обраткой (I=1,03).
  3. Двустороннее, где вход-выход расположены снизу, но с разных сторон (I=1,13).
  4. Диагональное, когда подача осуществляется снизу, отток сверху (I=1,25).
  5. Одностороннее, при котором вход находится снизу, выход сверху (I=1,28).
  6. Подача и обратка находятся снизу, с одной стороны батареи (I=1,28).

Место расположения

Расположение радиатора на ровной стене, в нише или за декоративным кожухом – это важный показатель, который может значительно повлиять на тепловые показатели.

Варианты расположения и их коэффициенты (J):

  1. Батарея находится на открытой стене, подоконник не нависает сверху (J=0,9).
  2. Сверху над отопительным прибором находится полка или подоконник (J=1,0).
  3. Радиатор закреплен в стенной нише, а сверху прикрыт выступом (J=1,07).
  4. Над обогревателем нависает подоконник, а с фронтальной стороны его частично закрывает декоративная панель (J=1,12).
  5. Радиатор находится внутри декоративного кожуха (J=1,2).
Популярные статьи  Декоративные экраны на батарею отопления: обзор различных видов решеток + советы по выбору

Стены и кровля

Тонкие или хорошо утепленные стены, характер верхних помещений, крыши, а также ориентация квартиры по сторонам света – все эти показатели только кажутся малозначимыми. На деле они могут сохранить львиную долю тепла или вовсе выстудить квартиру. Поэтому следует их тоже включить в формулу.

Коэффициент A – количество внешних стен в комнате:

  • 1 наружная стена (A=1,0).
  • 2 внешних стены (A=1,2).
  • 3 внешних стены (A=1,3).
  • Все стены наружные (A=1,4).

Следующий показатель – ориентация по сторонам света (В). Если комната северная или восточная, то В=1,1. В южных или западных помещениях солнце пригревает сильнее, следовательно, повышающий коэффициент не нужен, В=1.

Следующий критерий – утепленность стен (С):

  • Если стены выложены кирпичом в 2 слоя либо их поверхность утеплена специальным материалом, данный показатель можно не учитывать (С=1,0).
  • Если стены не содержат какого-либо утеплителя, С=1,27.
  • Если утепление было произведено на высоком уровне с учетом теплотехнических требований СНиП — С=0,85.

Не менее важен тип кровли или верхнего помещения. Потолок, в отличие от пола, утеплить не получится. Остается только учитывать его при расчетах (F):

  • Неутепленный чердак или нежилое помещение – F=1,0.
  • Теплый чердак или теплая крыша – F=0,9.
  • Жилое отапливаемое помещение – F=0,8.

Окна

Сколько в квартире окон и какой у них тип остекления – едва ли не самые важные показатели при учете теплопотерь.

Тип стеклопакетов (G):

  • Рамы из дерева с двойными стеклами (G=1,27).
  • Пластиковые однокамерные окна (G=1,0).
  • Двойной стеклопакет или обычный, но с аргоновым заполнением (G=0,85).

Кроме того, учитывается такой показатель, как площадь остекления комнаты (H). Он дает более точную информацию, чем просто количество окон. Чтобы его рассчитать, нужно поделить общую площадь окон на площадь помещения. Итак, если полученное соотношение:

  • Менее 0,1, то H=0,8.
  • От 0,11 до 0,2, то H=0,9.
  • От 0,21 до 0,3, то H=1,0.
  • От 0,31 до 0,4, то H=1,1.
  • От 0,41 до 0,5, то H=1,2.

Очень точный расчет радиаторов отопления

Выше мы привели в пример очень простой расчет количества радиаторов отопления на площадь. Он не учитывает многие факторы, такие как качество теплоизоляции стен, вид остекления, минимальная наружная температура и многие другие. Пользуясь упрощенными вычислениями, мы можем наделать ошибок, в результате чего некоторые комнаты получатся холодными, а некоторые – слишком жаркими. Температура поддается коррекции с помощью запорных кранов, но лучше всего предусмотреть все заранее – хотя бы ради экономии материалов.

Если во время строительства своего дома вы уделили достойное внимание его утеплению, то в дальнейшем вы хорошо сэкономите на отоплении. Как производится точный расчет количества радиаторов отопления в частном доме? Будем учитывать понижающие и повышающие коэффициенты

Для начала затронем остекление. Если в доме установлены одинарные окна, используем коэффициент 1,27. Для двойных стеклопакетов коэффициент не применяется (на самом деле он составляет 1,0). Если в доме стоят тройные стеклопакеты, применяем понижающий коэффициент 0,85

Как производится точный расчет количества радиаторов отопления в частном доме? Будем учитывать понижающие и повышающие коэффициенты. Для начала затронем остекление. Если в доме установлены одинарные окна, используем коэффициент 1,27. Для двойных стеклопакетов коэффициент не применяется (на самом деле он составляет 1,0). Если в доме стоят тройные стеклопакеты, применяем понижающий коэффициент 0,85.

Стены в доме выложены в два кирпича или в их конструкции предусмотрен утеплитель? Тогда применяем коэффициент 1,0. Если обеспечить дополнительную теплоизоляцию, можно смело использовать понижающий коэффициент 0,85 – расходы на обогрев уменьшатся. Если теплоизоляции нет, применяем повышающий коэффициент 1,27.

Обратите внимание, что обогрев домовладения с одинарными окнами и плохой теплоизоляцией приводит к большим тепловым (и денежным) потерям. Выполняя расчет количества батарей отопления на площадь, необходимо учитывать соотношение площади полов и окон

В идеале это соотношение составляет 30% – в этом случае применяем коэффициент 1,0. Если вы любите большие окна, а соотношение составит 40%, следует применить коэффициент 1,1, а при соотношении 50% нужно умножить мощность на коэффициент 1,2. Если соотношение составит 10% или 20%, применяем понижающие коэффициенты 0,8 или 0,9

Выполняя расчет количества батарей отопления на площадь, необходимо учитывать соотношение площади полов и окон. В идеале это соотношение составляет 30% – в этом случае применяем коэффициент 1,0. Если вы любите большие окна, а соотношение составит 40%, следует применить коэффициент 1,1, а при соотношении 50% нужно умножить мощность на коэффициент 1,2. Если соотношение составит 10% или 20%, применяем понижающие коэффициенты 0,8 или 0,9.

Высота потолков – не менее важный параметр. Применяем здесь следующие коэффициенты:

Таблица расчета количества секций радиатора отопление в зависимости от площади помещения и высоты потолков.

За потолком находится чердак или еще одна жилая комната? И здесь мы применяем дополнительные коэффициенты. Если наверху отапливаемый чердак (или с утеплением), умножаем мощность на 0,9, а если жилое помещение – на 0,8. За потолком обычный неотапливаемый чердак? Применяем коэффициент 1,0 (или просто не берем его в расчет).

После потолков примемся за стены – вот коэффициенты:

  • одна наружная стена — 1,1;
  • две наружные стены (угловая комната) – 1,2;
  • три наружные стены (последняя комната в вытянутом доме, хате) – 1,3;
  • четыре наружные стены (однокомнатный домик, хозпостройка) – 1,4.

Также в расчет берется средняя температура воздуха в самый холодный зимний период (тот самый региональный коэффициент):

  • холода до –35 °C – 1,5 (очень большой запас, позволяющий не замерзнуть);
  • морозы до –25 °C – 1,3 (подходит для Сибири);
  • температура до –20 °C – 1,1 (средняя полоса России);
  • температура до –15 °C – 0,9;
  • температура до –10 °C – 0,7.

Последние два коэффициента используются в жарких южных регионах. Но даже тут принято оставлять солидный запас на случай холодов или специально для теплолюбивых людей .

Получив итоговую тепловую мощность, необходимую для обогрева выбранного помещения, следует разделить ее на теплоотдачу одной секции. В результате мы получим требуемое количество секций и сможем отправиться в магазин

Обратите внимание, что данные расчеты предусматривают базовую мощность обогрева в размере 100 Вт на 1 кв. м

Если вы боитесь ошибиться в расчетах, обратитесь за помощью к профильным специалистам. Они выполнят максимально точные расчеты и вычислят требуемую для обогрева тепловую мощность.

Популярные статьи  Замена радиаторов отопления: руководство по демонтажу старых батарей и установке новых приборов

Как рассчитать количество секций радиатора отопления

Чтобы теплоотдача и нагревательная эффективность была должного уровня, при расчете размера радиаторов нужно учесть нормативы их установки, а отнюдь не опираться на размеры оконных проемов, под которыми они устанавливаются.

На теплоотдачу влияет не ее размер, а мощность каждой отдельной секции, которые собраны в один радиатор. Поэтому лучшим вариантом будет разместить несколько небольших батарей, распределив их по комнате, нежели одну большую. Это можно объяснить тем, что тепло будет поступать в помещение из разных точек и равномерно прогревать его.

Каждое отдельное помещение имеет свою площадь и объем, от этих параметров и будет зависеть расчет количества секций, устанавливаемых в нем.

Расчет на основании площади помещения

Чтобы правильно рассчитать это количество на определенную комнату, нужно знать некоторые правила:

Узнать нужную мощность для обогрева помещения можно, умножив на 100 Вт размер его площади (в квадратных метрах), при этом:

  • На 20% увеличивают мощность радиатора в том случае, если две стены помещения выходят на улицу, и в нем находится одно окно — это может быть торцевая комната.
  • На 30% придется увеличить мощность, если комната имеет те же характеристики, как в предыдущем случае, но в ней устроено два окна.
  • Если же окно или окна комнаты выходят на северо-восток или север, а значит, в ней бывает минимальное количество солнечного света, мощность нужно увеличить еще на 10%.
  • Устанавливаемый радиатор в нишу под окном, имеет сниженную теплоотдачу, в этом случае придется увеличить мощность еще на 5%.

Расчёт количества секций радиатора отопления: рекомендации по подготовке данных для подсчета, формулы и калькулятор

Ниша снизит энергоотдачу радиатора на 5 %

Если радиатор закрывается экраном в эстетических целях, то снижается теплоотдача на 15%, и ее также нужно восполнить, увеличив мощность на эту величину.

Расчёт количества секций радиатора отопления: рекомендации по подготовке данных для подсчета, формулы и калькулятор

Экраны на радиаторах — это красиво, но они заберут до 15% мощности

Удельная мощность секции радиатора обязательно указывается в паспорте, который производитель прилагает к изделию.

Зная эти требования, можно рассчитать необходимое количество секций, разделив полученное суммарное значение требуемой тепловой мощности с учетом всех указанных компенсирующих поправок, на удельную теплоотдачу одной секции батареи.

Полученный результат расчетов округляется до целого числа, но только в большую сторону. Допустим, получилось восемь секций. И тут, возвращаясь к вышесказанному, нужно отметить, что для лучшего обогрева и распределения тепла, радиатор можно разделить на две части, по четыре секции каждая, которые устанавливают в разных местах помещения.

Расчёт количества секций радиатора отопления: рекомендации по подготовке данных для подсчета, формулы и калькулятор

Каждое помещение просчитывается отдельно

Нужно отметить, что такие расчеты подходят для определения количества секций для помещений, оснащенных центральным отоплением, теплоноситель в котором имеет температуру не больше 70 градусов.

Этот расчет считается достаточно точным, но можно произвести расчет и по-другому.

Расчет количества секций в радиаторах, исходя из объема помещения

Стандартом считается соотношение тепловой мощности в 41 Вт на 1 куб. метр объема помещения, при условии нахождения в нем одной двери, окна и внешней стены.

Чтобы результат был виден наглядно, для примера можно рассчитать нужное количество батарей для комнаты площадью 16 кв. м.и потолком, высотой 2,5 метра:

16 × 2,5= 40 куб.м.

Далее нужно найти значение тепловой мощности, это делается следующим образом

41 × 40=1640 Вт.

 Зная теплоотдачу одной секции (ее указывают в паспорте), можно без труда определить количество батарей. Например, теплоотдача равна 170 Вт, и идет следующий расчет:

 1640 / 170 = 9,6.

После округления получается цифра 10 — это и будет нужное количество секций отопительных элементов на комнату.

Существуют также некоторые особенности:

  • Если комната соединяется с соседним помещением проемом, не имеющим двери, то необходимо считать общую площадь двух комнат, только тогда будет выявлена точное количество батарей для эффективности отопления.
  • Если теплоноситель имеет температуру ниже 70 градусов, количество секций в батареи придется пропорционально увеличить.
  • При установленных в комнате стеклопакетах, значительно снижаются тепловые потери, поэтому и количество секций в каждом радиаторе может быть меньше.
  • Если в помещениях установлены старые чугунные батареи, которые вполне справлялись с созданием нужного микроклимата, но есть планы поменять их на какие-то современные, то посчитать, сколько их понадобится, будет очень просто.Одна чугунная секция имеет постоянную теплоотдачу в 150 Вт. Поэтому количество установленных чугунных секций нужно умножить на 150, а полученное число делится на теплоотдачу, указанную на секции новых батарей.

Виды радиаторов

Процесс нагрева воздуха и поддержания его достаточной температуры зависит от батарей – металла, размеров, подсоединения в комплекс и их размещения. Перед тем, как рассчитать количество секций радиатора, потребуется узнать металл изготовления.

Модельный рядИсточник www.chipak71.ru

Показатели различных металлов:

  • А 350 алюминиевые – 138 Вт;
  • А 500 из алюминия – 185 Вт;
  • S 500 из алюминия – 205 Вт;
  • L 350 из биметалла – 130 Вт;
  • L 500 из биметалла – 180 Вт;
  • Из чугуна – 160 Вт.

Батареи группируют от межосевой длины:

  • 200 мм;
  • 350 мм;
  • 500 мм;
  • 600 мм.

Стальные

Эта разновидность теплоносителей отличается сравнительно невысокой стоимостью и эстетичным видом. Конструкция целостная и не регулируется количество секций. Стальные стенки имеют небольшую толщину и требуют антикоррозионной защиты. При эксплуатации необходима защита от гидравлических ударов и механических повреждений, так как швы могут дать течь. Учитывая низкую теплоёмкость конструкции, установка её в квартирном помещении нецелесообразна. В частной постройке такой вариант более приемлем, так как имеется возможность самостоятельно регулировать степень нагрева теплоносителя.

Традиционное оборудованиеИсточник i.ytimg.com

Чугунные

Модели максимальной теплоотдачей. В отличие от советских радиаторов, современные представлены в достойных дизайнерских вариантах, сохранив при этом положительные свойства.

Этот вид батарей отличается практичностью и удобством:

  • количество секций можно регулировать;
  • гидроудары им не опасны;
  • стенки секций мало подвержены коррозийным процессам;
  • прибор пригоден для любого теплоносителя.

Батареи из чугуна отличаются большой массой и требуют качественного монтажа и надёжного крепления (имеются настенные и напольные варианты).

Кроме того, батареи греются длительное время.

Алюминиевые

При высокой теплоотдаче алюминиевые конструкции имеют небольшой вес. Внешний вид элегантен и разнообразен, что позволяет устанавливать их в любые помещения. Конструкции могут быть как цельными, так и сборными, из нескольких секций.

Поскольку алюминий подвержен кислородной коррозии, батарея требует соответствующей антикоррозионной защиты. При её наличии по эксплуатационным характеристикам этот вид радиаторов превосходит все остальные.

Алюминиевый под окномИсточник pro-remont.org

Приборы устанавливают в частном секторе из-за повышенного воздействия к гидроударам. При центральном отоплении этому невозможно противостоять.

Биметаллические

Соединены из двух слоёв. Внешний алюминиевый, обладает высокой теплоотдачей. Второй – из сплава, не разрушающегося от коррозии. Такая конструкция обеспечивает длительную эксплуатацию

Однако стоимость этих моделей достаточно высока, поэтому важно то, как рассчитать количество секций биметаллического радиатора на комнату. Они характеризуются более сильной теплопроводность чем чугунные

Популярные статьи  Запах канализации в туалете: обзор возможных причин его возникновения и способов устранения

Сколько секций радиаторов отопления нужно в зависимости от объёма помещения

Сколько секций радиаторов отопления нужно

Для примера можно взять стандартную комнату, имеющую площадь 20 м2 и высоту потолков 2.7 м. Таким образом, объём такого помещения будет составлять 20*2.7=54, то есть объем комнаты будет равен 54 м3. Для нормального обогрева такого помещения необходимо будет обеспечить 54*40=2160 Вт, то есть если, опять же, взять в пример радиатор с мощностью 200 Вт, то потребуется 2160/200=10.8. Другими словами, для нормального обогрева такого помещения вам необходимо будет установить 11 секций данного радиатора.

Стоит отметить тот факт, что большинство компаний, которыми осуществляется реализация радиаторов, предоставляют на своих сайтах достаточно удобные и простые калькуляторы. Все расчеты такими программами осуществляются полностью в автоматическом режиме, а на экран в конечном итоге выводится уже сравнительная характеристика и стоимость конкретного варианта батарей отопления.

Устройство отопительных систем

В любой системе отопления, использующей в качестве теплоносителя воду, всегда применяются два основных элемента — трубы и радиаторы. Нагрев помещения происходит следующим образом: нагретая вода по трубам подаётся под давлением или самотёком в систему водопровода. В этой системе установлены батареи, заполняемые водой. Заполнив радиатор, вода попадает в трубу, ведущую её обратно к месту нагрева. Там снова подогревается до нужной температуры и заново направляется в батарею. То есть движение теплоносителя происходит по кругу.

Расчёт количества секций радиатора отопления: рекомендации по подготовке данных для подсчета, формулы и калькуляторВ системе отопления обязательно имеются трубы и батареи

Для достижения наибольшей эффективности батареи располагаются согласно разработанным правилам. Размещать их общепринято в местах поступления холодного воздуха, поэтому их монтируют под подоконниками.

При монтаже следует соблюдать следующие рекомендации:

  • батарея располагается строго в середине под оконным проёмом;
  • ширина радиатора должна составлять не меньше 70% от ширины окна;
  • расстояние от батареи до низа подоконника или верха специального углубления составляет не менее 15 см;
  • высота радиатора над уровнем пола должна превышать 10 см;
  • радиаторные секции не следует закрывать декоративными решётками и другими предметами.

Установка широкого отопительного устройства образует тепловую завесу, но превышать расчётное количество секций радиатора нежелательно, чтобы не терять мощность батареи. Поэтому, если окно широкое, следует подбирать нагревательное устройство таким образом, чтобы оно было вытянутой формы, или ставить несколько радиаторов.

Связано это с увеличением пылеобразования из-за повышенной скорости движения воздуха и искусственной преграды для тёплых потоков.

Как рассчитать диаметр отопительных труб. вы увидите в этом видео:

Важность правильного расчета

От правильного расчета секций биметаллических батарей отопления зависит, насколько комфортно будет в помещении зимой. Это количество оказывает влияние на следующие факторы:

  1. Температура. Если секций будет недостаточно, то зимой в помещении будет холодно. Если же их будет слишком много, то там будет слишком жаркий и сухой воздух.
  2. Расходы. Чем больше секций будет куплено, тем дороже обойдется замена батарей.

Рассчитать количество секций биметаллических батарей достаточно сложно. При расчете учитывают:

  • вентиляторы, которые отводят часть тепла из помещения;
  • наружных стен — в угловых комнатах холоднее;
  • установлены ли теплопакеты;
  • имеется ли теплоизоляция стен;
  • каковы минимальные зимние температуры в регионе проживания;
  • используется ли при отоплении пар, который увеличивает теплоотдачу;
  • жилая ли это комната, коридор или склад;
  • каково соотношение площади стен и окон.

В этом видео вы узнаете как рассчитать фактическое количество тепла

По площади комнаты

Это упрощенный вид расчета биметаллических радиаторов отопления на квадратный метр. Он дает достаточно корректный результат только для комнат высотой не более 3 м. Согласно сантехническим нормам, для отопления одного квадратного метра помещения, находящегося в средней полосе России, требуется теплоотдача 100 Вт. С учетом этого расчет производят так:

  • определяют площадь помещения;
  • умножают на 100 Вт — это необходимая мощность отопления помещения;
  • произведение делят на теплоотдачу одной секции (ее можно узнать по паспорту радиатора);
  • полученную величину округляют в большую сторону — это и будет искомое количество радиаторов (для кухни число округляют в меньшую сторону).

Расчёт количества секций радиатора отопления: рекомендации по подготовке данных для подсчета, формулы и калькуляторРассчитывать количество секции можно по площади помещения

Этот способ не может считаться полностью достоверным. Расчет имеет много минусов:

  • он подходит только для помещений с невысокими потолками;
  • может использоваться лишь в средней полосе России;
  • не учитывает количество окон в комнате, материал изготовления стен, степень утепления и многие другие факторы.

По объему помещения

Этот способ дает более точный расчет, так как в нем учитываются все три параметра комнаты. Он основан на санитарно-технической норме отопления для одного кубического метра помещения, равной 41 Вт. Чтобы посчитать количество секций биметаллического радиатора, производят следующие действия:

  1. Определяют объем помещения в кубических метрах, для чего его площадь умножают на высоту.
  2. Объем умножают на 41 Вт и получают мощность отопления комнаты.
  3. Полученную величину делят на мощность одной секции, которую узнают из паспорта. Число округляют — это и будет необходимое количество секций.

Использование коэффициентов

Их применение позволяет учитывать многие факторы. Коэффициенты используют следующим образом:

  1. Если в комнате есть дополнительное окно, к мощности отопления помещения прибавляют 100 Вт.
  2. Для холодных регионов существует добавочный коэффициент, на который умножают мощность отопления. Например, для районов Крайнего Севера он составляет 1,6.
  3. Если в помещении имеются эркеры или большие окна, то мощность отопления умножается на 1,1, для угловой комнаты — на 1,3.
  4. Для частных домов мощность умножают на 1,5.

Поправочные коэффициенты помогают более точно рассчитать количество секций батареи. Если выбранный биметаллический радиатор состоит из определенного количества секций, то нужно брать ту модель, в котором оно превышает расчетную величину.

https://youtube.com/watch?v=nSewFwPhHhM

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
