Монтаж системы отопления частного дома своими руками: схема

Как провести отопление своими руками — вариант на два крыла

Ранее уже говорилось, что отопительная система представляет два варианта, одно и двухтрубная. Наиболее распространенной и лучшей по сохранению тепла является двухтрубная. Она также представлена двумя видами: тупиковой и попутной. При тупиковой схеме теплоноситель в подающей трубе движется навстречу потоку жидкости в обратке, т.е., попросту говоря, теплоноситель движется в одном направлении. Такая схема называется петлей Тихельмана.

Если протяженность труб большая, то всю разводку разделяют на две части или, как говорят, на два крыла. Такая схема особенно популярна в частных домах и на дачах.

Монтаж системы отопления частного дома своими руками: схема

Протяженность обоих частей или крыльев необходимо делать одинаковыми, а все радиаторы в этой сети подключаются при помощи вентилей. Это позволит быстро и оперативно регулировать подачу воды.

В остальном монтаж аналогичен всем остальным и не требует каких-либо особенностей.

Особенности водяной отопительной системы

В рейтинге популярных моделей отопления первое место лидера занимает индивидуальная система обогрева горячей водой. Циркуляция теплоносителя происходит по замкнутому трубопроводу, проложенному от источника генерации к радиаторам отопления. Горячая вода поступает в радиаторы, которые за счет большой площади нагрева, и излучают тепловую энергию.

Модель отопительного котла выбирают с учетом используемого топлива.

Виды отопительных систем

Классификация индивидуальных отопительных линий с горячим водяным теплоносителем производится по следующим видам:

  • Место прокладки подающего трубопровода: верхняя и нижняя разводка. Такие схемы рекомендованы для двух- и трехэтажных домов.
  • Количество стояков. Различают однотрубную и двухтрубную схему монтажа отопления.
  • Расположение стояков. Подключение стояков может выполняться по вертикальной или горизонтальной схеме.
  • Схема прокладки отопительной сети. Разводка выполняется с путными или тупиковыми магистральными линиями.

Вид отопительной сети выбирается с учетом выбранной индивидуальной системы, отопительного котла и конструктивных особенностей жилого дома.

Основные элементы водяного отопления

Автономная система отопления частного дома или квартиры состоит из следующих основных элементов:

  1. Нагревательный котел. В этом устройстве происходит преобразование топлива в тепловую энергию, передаваемую теплоносителем по трубам.
  2. Трубы отопления. В настоящее время практически все системы монтируют из полипропиленовых или металлопластиковых труб, металлические стальные трубопроводы практически не применяют.
  3. Запорная арматура. Шаровые вентили устанавливают для перекрытия подачи воды, дроссели регулируют теплоотдачу нагревательных приборов, термостатические головки поддерживают заданную комфортную температуру в помещении, автоматические воздухоотводчики сбрасывают лишний воздух из системы отопления.
  4. Приборы безопасности. Расширитель, предохранительный клапан, манометр защищают отопительную систему от аварийных ситуаций.
  5. Радиаторы отопления. Чугунные, стальные, алюминиевые, биметаллические батареи являются неотъемлемой частью индивидуального отопления.

На заметку: Дополнительно устанавливаются автоматические приборы, поддерживающие заданную температуру в помещении – программаторы, которые самостоятельно регулируют режим включения отопительного котла.

Преимущества и недостатки системы водяного отопления

Основные достоинства водяной системы отопления:

  • Возможность регулирования температуры обогрева. Дровяные печи быстро прогревают воздух в помещении, но, к сожалению, контролировать этот процесс невозможно.
  • Высокая степень надежность и возможность работы в автоматическом режиме.
  • Экономичность. Обогрев жилых домов электричеством из-за высокой стоимости энергоресурсов обходится владельцам жилья намного дороже.
  • Комфортность пользования. В отличие от парового отопления с нерегулируемой температурой нагрева отопительных приборов, водяной контур обеспечивает более комфортный нагрев радиаторов.

Главные недостатки водяного отопления:

  • Медленный нагрев отопительных приборов.
  • Трудоемкость монтажа.
  • Возможное замерзание воды в трубопроводах.
  • Необходимость периодической чистки батарей отопления от твердых солевых наслоений.

Как провести отопление своими руками — вариант на два крыла

Ранее уже говорилось, что отопительная система представляет два варианта, одно и двухтрубная. Наиболее распространенной и лучшей по сохранению тепла является двухтрубная. Она также представлена двумя видами: тупиковой и попутной. При тупиковой схеме теплоноситель в подающей трубе движется навстречу потоку жидкости в обратке, т.е., попросту говоря, теплоноситель движется в одном направлении. Такая схема называется петлей Тихельмана.

Если протяженность труб большая, то всю разводку разделяют на две части или, как говорят, на два крыла. Такая схема особенно популярна в частных домах и на дачах.

Протяженность обоих частей или крыльев необходимо делать одинаковыми, а все радиаторы в этой сети подключаются при помощи вентилей. Это позволит быстро и оперативно регулировать подачу воды.

В остальном монтаж аналогичен всем остальным и не требует каких-либо особенностей.

↑ Отопительные системы

Конструкции отопительных систем для частных домостроений подразделяются на два типа:

  1. Однотрубные. Тип системы отличается присоединением радиаторов к единственному коллектору. Коллектор сразу и обрабатывает, и подаёт тепло. Система образует одно замкнутое кольцо.
  2. Двухтрубные. Теплоноситель подаётся и возвращается по разным трубам. Эта сеть более эффективная и прогрессивная.

Если дом имеет малые габариты, а также для дачи, подойдёт первая, однотрубная схема отопления. Но, использовать её можно только в случае, если в помещении установлено до 4-5 радиаторов. Если их количество большее, система будет неэффективной, замыкающие батареи будут попросту холодными, как и комнаты, в которых они установлены.

Система эффективна в том случае, если стояк вертикальный и используется в доме со вторым этажом. Такая схема эффективно отапливает помещение.

Двухтрубная система распределяет тепло наиболее однородно. Для этого не нужно увеличивать количество секций. Оснащение термостатическими вентилями позволяет автоматизировать работу схемы отопления.

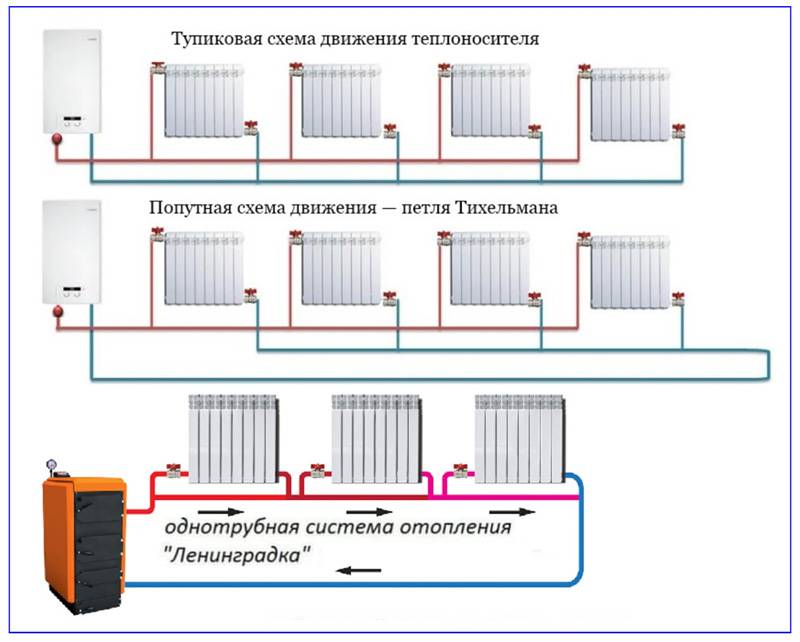

Двухтрубные схемы имеют несколько видов, различных по разводке.

  1. Самым дорогим вариантом является лучевая схема. По ней каждый радиатор подсоединяется к коллектору отдельно.

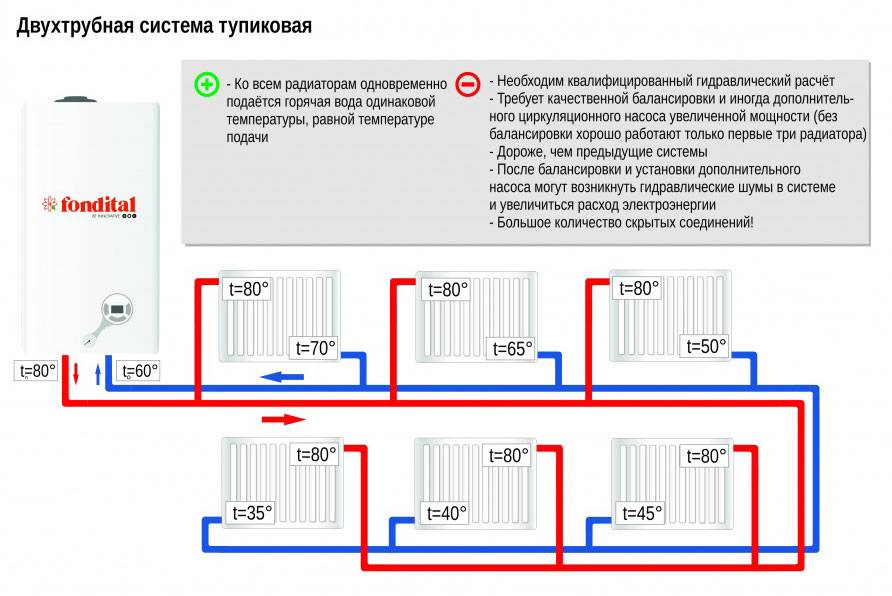

  2. Другая, тупиковая схема предполагает разделение трубопровода на ветви и циркуляцию тепла лоб в лоб.

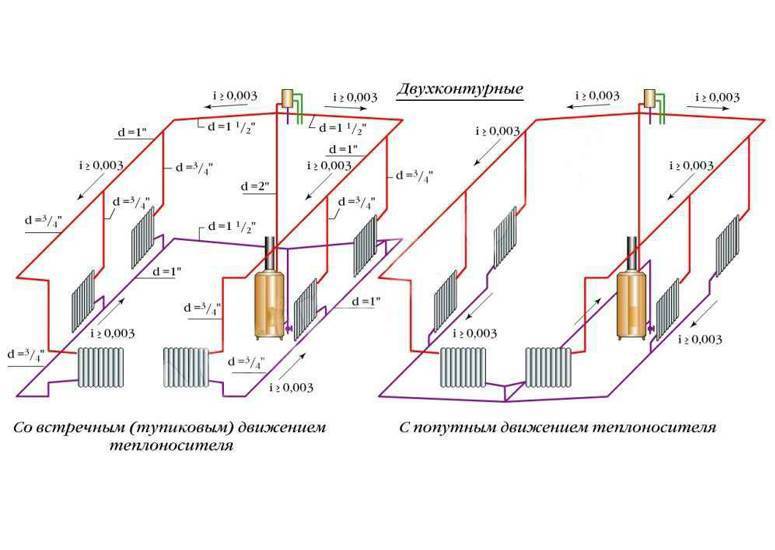

  3. Ну и третья, попутная схема, отличается циркуляцией теплоносителя в одном направлении.

Система может работать инерционно, то есть самотеком. Для этого требуется прокладка диаметрально крупных горизонтальных магистралей. Уклон при этом должен составлять около 5 миллиметров. Такая схема не требует наличия циркуляционного насоса.

Достаточно распространённой является открытый тип схемы отопления. В этом случае в наивысшей доступной точке устанавливается расширительный бак. Он должен сообщаться с воздухом. Эта схема используется в самотечных сетях.

Для того чтобы система работала под давлением и перешла в класс закрытой, требуется установить в непосредственной близости к котлу мембранную расширительную ёмкость. Такой вариант применим в тех сетях, которые отличаются принудительным движением тепла в системе.

Особенно популярной сегодня является сеть обогрева при помощи тёплых полов. Главный её недостаток – дороговизна. Высокая стоимость обусловлена надобностью укладки труб под стяжкой в каждой комнате. Вследствие этого водяной контур обогревает каждую отдельную комнату дома. Все трубы сходятся в распределительном коллекторе, оснащённом насосом и смесительным узлом.

Плюс такой системы отопления – возможность применения в любых зданиях. Помимо этого, отопление при помощи тёплых полов, пожалуй, самое комфортное.

Монтаж отопления в доме своими руками, вариант с электрическим котлом

Третий вариант отопления – это электрические котлы. По сравнению с газовыми они гораздо дороже стоят, поскольку электроэнергия сейчас не из дешевых. Но если у вас нет другой возможности, то придется смириться с расходами.

Все электрические котлы делятся на три группы: Тэновые, электродные и индукционные. Все они снабжены термостатом, с помощью которого регулируется мощность и степень нагрева теплоносителя.

На приведенном ниже фото показан электродный вариант:

Какой котел выбрать? Тэновый, как говорит его название, имеет внутри себя специальные нагревательные элементы – ТЭНы. Принцип действия достаточно прост. Вода подается в бак, где нагревается, а затем направляется в отопительные трубы, а оттуда – в батареи. Гоняет воду по трубам встроенный в бак насос. Этот вариант электрических котлов не только простой в техническом плане, но и самый дешевый по сравнению с другими вариантами.

Популярные статьи  Воздушная система отопления: эффективный обогрев и кондиционирование

Поэтому он более популярен среди пользователей. Выглядит он в виде шкафа, который вешается на стену. Найти такой нагреватель можно в любом магазине. Обычно приобретают двухконтурные котлы, которые подают воду не только в систему отопления, но и в трубопровод для получения горячей воды.

Электродный котел

Отличается тем, что в нем используется разница потенциалов на двух электродах и естественное сопротивление воды, которое возникает в результате растворенных в ней солей. Кроме того, нагревает такой котел всего лишь небольшие объемы воды. Насос здесь уже не используется. Цены чуть больше, чем у тэновых, но и износ невелик. Замене подлежат только электроды, которые со временем растворяются в воде.

Индукционный котёл

Что касается индукционного котла, то у него диэлектрический корпус, на который навиты катушка и сердечник. Ток вызывает разницу потенциалов в сердечнике, в результате происходит быстрый нагрев и тепло передается на теплоноситель.

КПД такого котла намного выше предыдущих вариантов, так же как и ресурс его использования гораздо больше. Но и цена оставляет желать лучшего. Правда умельцы наловчились изготавливать самодельный индукционный нагреватель, в результате уменьшили затраты на его приобретение.

Варианты подключения аналогичны таковым газового или твердотопливного. Можно выбрать установку одного из трех типов: с естественным движением теплоносителя или с принудительной циркуляцией (при помощи насоса), а также комбинированный вариант.

При выборе системы с естественной циркуляцией необходимо подобрать трубы определенного диаметра и установить их под определенным углом.

Система принудительной циркуляции не требует специальной наклонной установки труб. Воду гоняет насос. Здесь, конечно же, несколько проще. Устанавливается электрический котел, сверху к нему подключается расширительный бак, а затем и насос. Не нужно подбирать определенный по диаметру тип труб и можно, кроме воды, использовать антифриз.

Можно использовать комбинированный вариант, когда к естественной циркуляции добавляется насос. Выгода в том, что если по какой-либо причине естественная циркуляция прекратится, то наличие насоса позволит продолжить системе работать.

Аварийные варианты

В каждой схеме обвязки обязательно должен быть предусмотрен контур на случай чрезвычайных ситуаций. В его задачу входит:

— защита от перепадов давления;

— защита от повышения температуры выше разрешенной;

— предотвращение образования влаги.

Монтаж системы отопления частного дома своими руками: схема

В его задачу как раз входит сброс избыточного давления из системы. Монтируется он на выходе из котла отдельно или в составе группы безопасности.

Монтаж системы отопления частного дома своими руками: схема

Его задача максимально ответственна – предотвратить перегрев как котла, так и системы в общем. Случиться перегрев может по 2м причинам:

— в котел загрузили слишком много топлива. полученное тепло превысило потребность.

— отключили электричество и насос перестал работать.

Для нормальной работы этого контура также необходима установка датчика температуры с клапаном и узла охлаждения в трубу подачи воды в котел. Как только температура теплоносителя превысит максимально разрешенную, датчик сигнализирует об этом и провоцирует открытие клапана.

После срабатывания клапана вода начинает заполнять узел охлаждения, снижая температуру основного теплоносителя.

Монтаж системы отопления частного дома своими руками: схема

Один из вариантов по охлаждению системы. Особенность его состоит в том, что потребуется подсоединить накопительный бак для контура ГВС.

Работать эта схема будет следующим образом: в обычном штатном режиме насос будет работать, создавая определенное давление. Оно будет препятствовать включению в работу вспомогательного контура. Но как только электричество отключат, насос прекратит работу, давление пропадет, вступит в работу запасной контур.

Итог: температура воды в системе понизится до нужного значения.

Оговоримся сразу, что эта схема подойдет для системы отопления абсолютно любого типа !

Этот смеситель поддерживает наименьшую температуру теплоносителя на входе в котел, чтобы на стенах прибора не образовывался конденсат. о чем мы говорили в самом начале статьи. Таким образом в твердотопливном котле это один из наиболее необходимых узлов!

Устанавливается смеситель на трубе обратной подачи, используя байпас.

Если температура в обратной трубе будет низкой (ниже установленного значения), то термосмеситель обеспечит приток горячей воды.

Как выбрать и подключить радиатор

Магазины сантехники пестрят значительным разнообразием различных радиаторов, из которого нужно выбрать наиболее приемлемый вариант.

Чаще всего речь идет о следующих разновидностях:

  • алюминиевые;
  • биметаллические;
  • стальные панельные и трубчатые;
  •  чугунные.

Также можно встретить более дорогие дизайнерские разработки, которые используются не очень часто.

Монтаж системы отопления частного дома своими руками: схема

Самым высоким уровнем теплоотдачи славятся секционные алюминиевые радиаторы. Практически такие же показатели у биметаллических изделий. Отличаются они тем, что при изготовлении алюминиевых батарей используется цельный сплав, а биметаллические имеют внутренний трубчатый каркас из стали. Это позволяет эксплуатировать изделия данного типа внутри систем отопления многоэтажных домов, для которых характерно высокое давление.

Частные дома рекомендуется комплектовать стальными или панельными радиаторами, теплоотдача которых практически такая же, как и алюминиевых приборов. Организованные таким образом системы способны прослужить не менее 20 лет. Общим качеством изделий из алюминия и стали является возможность их автоматической регулировки, для чего используются автоматические вентили. Что касается чугунных радиаторов, то использовать на них такой подход бессмысленно из-за высокой инерционности материала.

Виды тепло- и энергоносителей для систем отопления в частном доме

Отпление в частном доме по типу используемого энергоносителя может быть:

  • Электрическим.
  • Газовым.

По типу теплоносителя:

  • Водяным.
  • Воздушным.

Каждую из систем отопления подробно разберем в следующих разделах.

Классификация и особенности водяного отопления с газовыми или электрическими котлами

Изложенная ниже классификация соответствует одновременно всем видам котлов, в качестве теплоносителя для которых применяется жидкость. Это могут быть газовые, электрические, твердотопливные и пр. генераторы теплоты. Система отопления частного дома может обладать двумя видами циркуляции:

  1. Естественной (природной). Она возникает вследствие разницы температур и плотности теплоносителя в подающем трубопроводе и обратном. Горячие массы воды стремятся вверх, в то время как холодные – вниз. Нужно сказать, что такой метод циркуляции в наше время не имеет должной популярности. Объясняется это его недостатками, такими как медленный разогрев теплоносителя, а также требовательность к уклонам трубопроводов. Если на каком-либо участке будет малейший контруклон, то циркуляция рабочей среды будет невозможна. В таком случае подключение новых приборов отопления (например, при достройке помещений) практически исключена, так как будет нарушаться гидравлический баланс. Особых проблем доставляет пользователям естественных систем циркуляции воздух, который скапливается в трубопроводах и нарушает циркуляцию.
  2. Принудительной. Предполагает использование насосного оборудования. Этот вид считается современным, так как использование циркуляционного насоса решает все возможные проблемы, которые присущи предыдущему виду. Монтаж отопления в частном доме возможен даже своими руками, потому что не нужно соблюдать уклоны трубопроводов.

Система отопления может быть открытой и закрытой. В первом случае используется открытый расширительный бак, во втором – закрытый. Открытый тип является пережитком прошлого и применялся при использовании естественной циркуляции. Открытые расширительные баки плохи тем, что они позволяют теплоносителю контактировать с окружающей средой.

Не все материалы это приветствуют, потому что это приводит к коррозионным процессам.

Что касается схемы расположения трубопроводов, то здесь все довольно просто. Вы можете выбрать для своего частного дома схему:

  • Однотрубную. В таком случае отопительные приборы подключены последовательно один за другим. Такая схема великолепно подойдет для одноэтажного дома.
  • Двухтрубную. Характеризуется наличием двух магистралей – подающей и обратной. Подключение каждого радиатора в ней индивидуально. Есть варианты, при которых оба трубопровода располагаются наверху, внизу, либо подающий наверху, а обратный – внизу. Двухтрубная схема отопления частного дома – идеальный вариант для построек с двумя и более этажами.
Популярные статьи  Обратный осмос: вред и польза мембранной очистки водопроводной воды

Если уже вспомнили про приборы отопления, то у вас есть широкий выбор. Ориентироваться необходимо на располагаемый бюджет, а также характеристики системы. Вы можете приобрести радиаторы следующих типов:

  • Чугунные. Это старая добрая классика, которая нам известна еще со времен советского союза. Яркими ее представителями являются чугунные секционные радиаторы МС140. Они характеризуются низкой стоимостью, неприхотливостью к качеству теплоносителя, а также долговечностью. Но к недостаткам относится их низкая инерционность, которая не позволяет качественно выполнять регулировку температуры в помещении.
  • Алюминиевые. Обладают высокой ценой и великолепной тепловой отдачей. Не рекомендуется их использование с металлическими трубопроводами, потому что это может привести к окислительным реакциям и уменьшению срока их эксплуатации.
  • Стальные. На втором месте в ценовой категории после чугунных. Их существует большое множество: панельные (штампованные), трубчатые и секционные. Категорически не допускается их использование в открытых системах отопления, так как они быстро поддаются коррозии.
  • Биметаллические. Являются золотой серединой по соотношению цены и качества. Исходя из названия, можно догадаться, что они выпускаются из двух видов металлов, для этого используется сталь и алюминий. Из стали создается внутренний сердечник, который находится в алюминиевом кожухе. Такой симбиоз позволяет их использовать в системах с большим давлением и добиваться высокой теплоотдачи. Также биметаллические радиаторы не боятся гидравлических ударов.

Подключение электрического котла

Отопление частного дома своими руками: схемы.

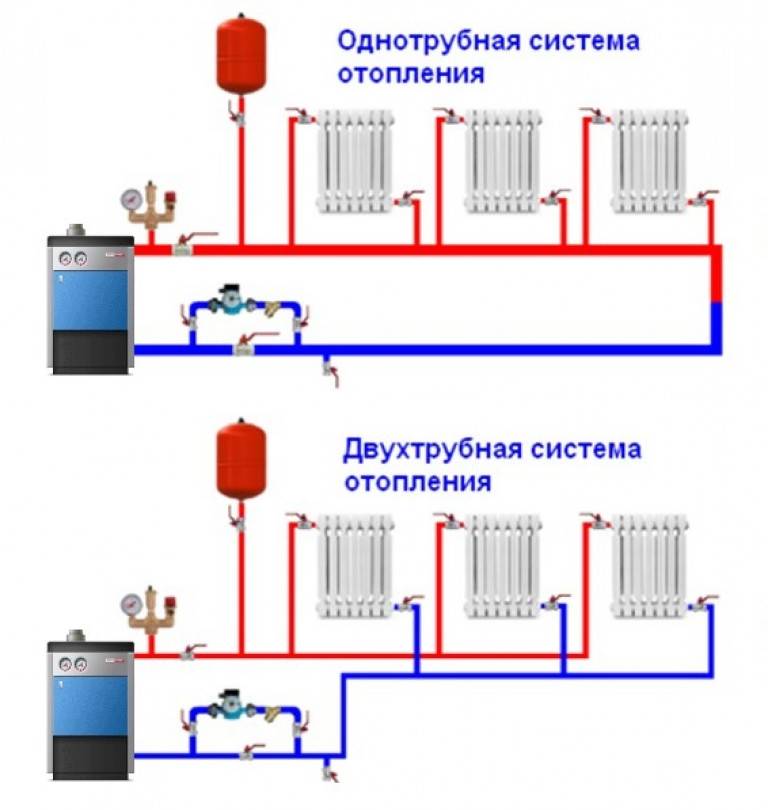

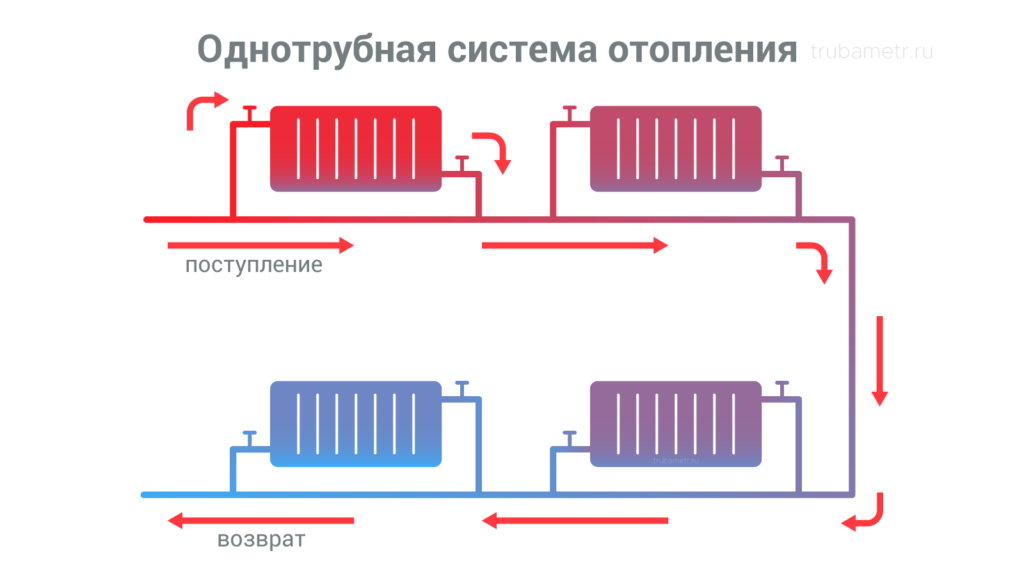

Монотрубная система (однотрубная).

Принцип движения воды в однотрубной системе таков. Вода из котла перемещается по трубе из одного радиатора в другой. Естественно, на пути движения температура воды в системе падает за счет передачи тепла в помещение. Как правило, температура в последнем радиаторе уже недостаточна, чтобы должным образом обогреть помещение. В этом и заключается ее основной недостаток. Если один радиатор выйдет из строя, придется отключать всю систему. Также ее практически невозможно отрегулировать. Монотрубная система самая простая в монтаже и демократичная по затратам, но с низкой эффективностью и последующими неприятными нюансами эксплуатации.

Монтаж системы отопления частного дома своими руками: схема

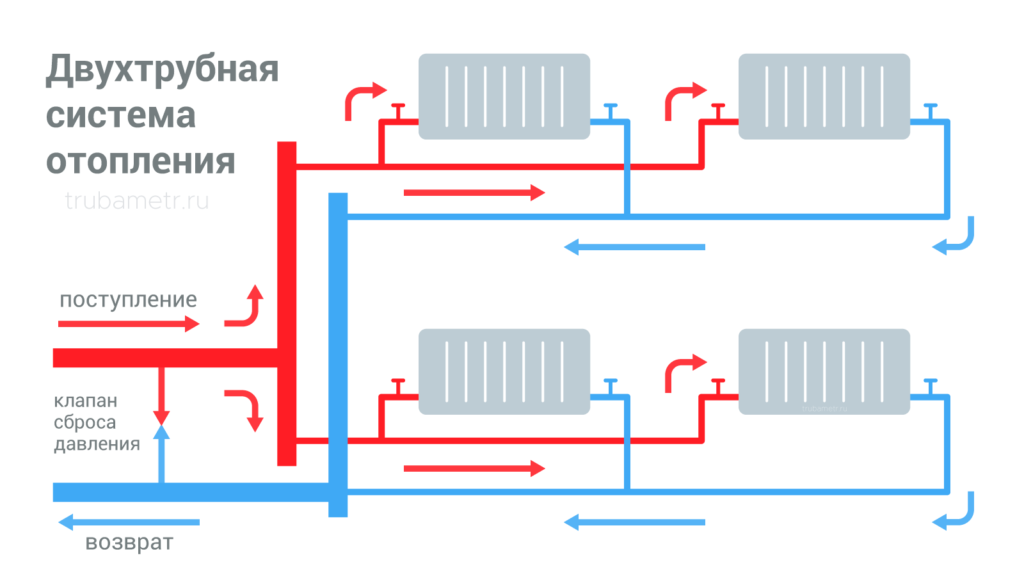

Параллельная система (двухтрубная).

Эта система получила свое названия за счет использования двух параллельных труб. По первой трубе подогретая в котле вода перемещается в радиаторы, а по второй – поступает обратно в котел для подогрева. Трубы с горячей и остывшей водой подключены к каждому радиатору по параллельной схеме. Эту конструкцию можно усовершенствовать: если установить у каждого радиатора краники, можно отключать любой радиатор от подачи воды, не нарушая общую циркуляцию воды по системе. Это позволяет выключить любой радиатор, если он поврежден. Естественно, в завершающем систему радиаторе вода будет холодней, чем вначале цикла, однако в целом теплопотери незначительны.

Монтаж системы отопления частного дома своими руками: схема

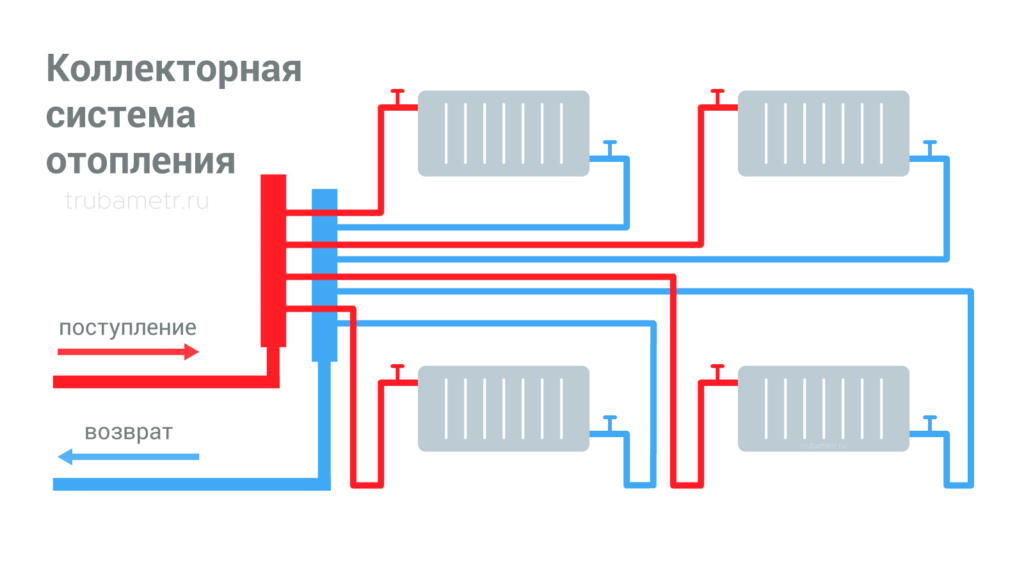

Коллекторная система отопления.

Эта система самая новая и совершенная, эффективная, но и самая дорогая и сложная по части установки. Ее технологической особенностью является подведение труб для горячей и остывшей воды непосредственно к каждому радиатору. Эта отопительная схема дает возможность регулировать температуру в любом радиаторе автономно (соответственно – в любом помещении), в любой момент выключить любой радиатор из системы, не отключая отопление полностью. Эта схема сложная, понадобятся специальные знания и навыки, а также установка коллекторного шкафа и дополнительное использование труб.

Монтаж системы отопления частного дома своими руками: схема

Как устроить водяное отопление частного дома своими руками, схемы монтажа

Для того, чтобы сделать водяное отопление частного дома своими руками, схемы монтажа нужно изучить подробно. Однако в первую очередь надо запастись всеми необходимыми материалами и оборудованием, потребность в которых рассчитывается заранее в зависимости от типа подключения батарей.

Современные газовые котлы — хорошее решение для надёжной системы отопления

Полезный совет!Покупайте котлы, батареи и другое оборудование только у проверенных производителей. Дешевые аналоги не всегда соответствуют предъявляемым требованиям и могут быть опасными.

Особенности устройства однотрубной системы

Самый простой способ подключения радиаторов к котлу – это устройство однотрубной системы отопления. Схема такой конструкции предполагает наличие только одной трубы, проложенной по всему периметру дома. Она выходит из подающего патрубка котла, а входит в обратный. От этой трубы выходят отводы возле каждого радиатора, к которым он подключен через запорную арматуру или напрямую.

Принцип однотрубной системы отопления с естественной рециркуляцией воды

Такое устройство не только наиболее простое, но и самое дешевое, как по материалам, так и по монтажу. Использование одной трубы исключает необходимость изготовления множества отводов из труб, да и различных мелочей расходуется гораздо меньше. Не секрет, что эта арматура по стоимости составляет значительную часть затрат на все отопление дома. Использование однотрубной системы отопления, схема которой отличается простотой, оправдано в небольших домах с несложным планом расположения комнат, так как вода проходит по всему кольцу и успевает значительно остыть. В связи с этим последние по ее пути радиаторы нагреваются гораздо меньше, чем первые. Поэтому, если здание большое, то к концу своего маршрута теплоноситель потеряет всю свою энергию и не сможет обогреть последние комнаты. Особенно это касается естественного типа циркуляции воды.

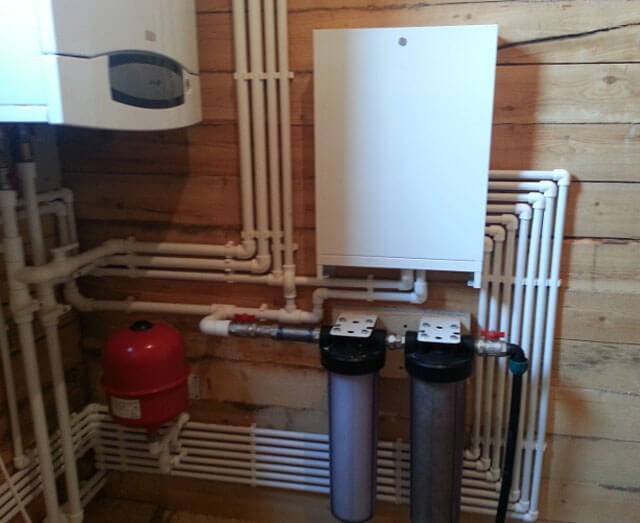

Котельная частного дома с современным отопительным оборудованием

При сооружении однотрубной системы отопления, схема конструкции должна предполагать небольшой уклон, порядка 3 – 5 градусов. Это обеспечит более эффективную работу всей конструкции. Кроме того, все радиаторы необходимо оснастить воздушными кранами, которые нужны для поддержания стабильного давления в системе путем стравливания воздуха. Такие краны имеют небольшие отверстия и откручиваются с помощью обыкновенной отвертки.

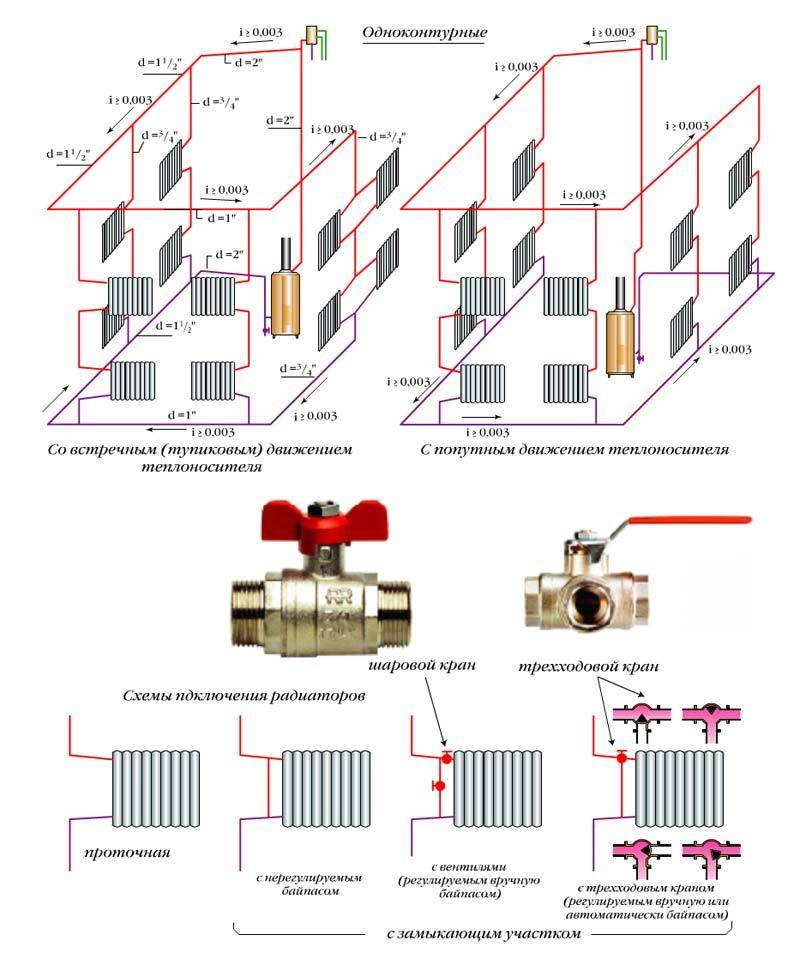

Схема подключения радиаторов к двухтрубной системе отопления

Полезный совет!Когда возникает необходимость чистки или замены батареи можно не сливать воду и не останавливать всю систему, для этого нужно использовать краны Маевского. Они соединяют радиатор с отводами от трубы. Если батарею нужно снять, краны можно просто закрыть.

Как устроена двухтрубная система

В отличии от предыдущей, двухтрубная система отопления, схема которой предполагает наличие двух труб: подающей и обратной, более сложна в устройстве. Она устроена таким образом, что подающая труба входит непосредственно в каждую батарею. а обратная из нее выходит. Это еще называют параллельным устройством, так как все радиаторы соединены с котлом с помощью труб не по порядку, а параллельно.

Двухтрубная система отопления, схема которой более сложная, требует большего количества труб и соединительной арматуры. Поэтому она обходится несколько дороже. При этом она более эффективная, так как все батареи нагреваются одинаково, независимо от места их нахождения, возле котла или в самой дальней комнате. Такая разводка чаще всего применяется в двухэтажных домах и коттеджах.

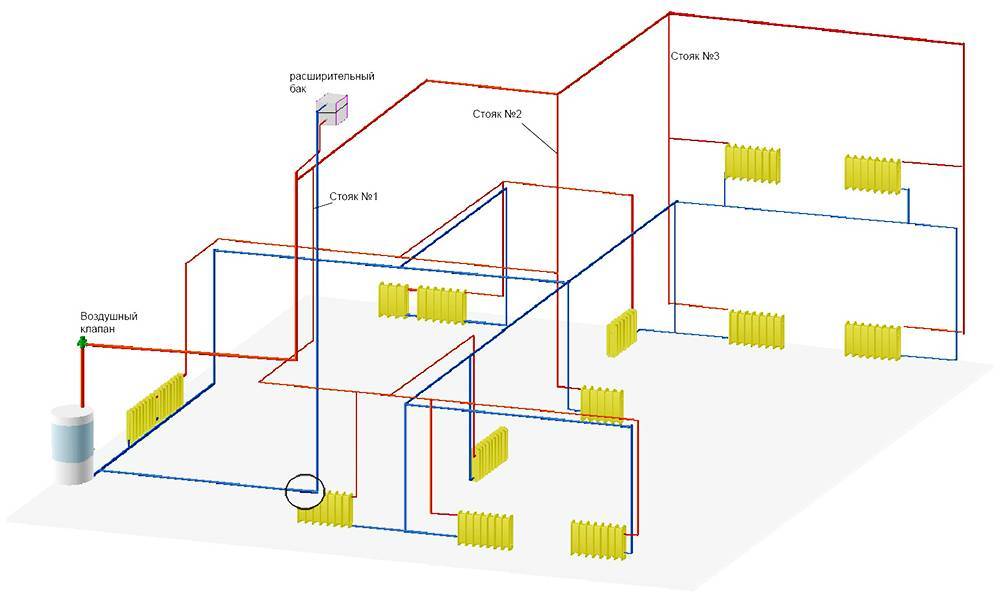

Схемы подключения двухтрубной системы отопления в двухэтажном коттедже

Важным плюсом такого устройства является то, что каждая батарея функционирует практически независимо от остальных, так как имеет свой контур. Поэтому ее можно легко заменить или отремонтировать, не затронув всю остальную конструкцию. Благодаря тому, что у двухтрубной системы отопления схема подключения радиаторов параллельная, в них очень легко регулировать температуру и давление, что обеспечит дополнительную экономию топливных ресурсов.

Полезный совет!Применяя систему отопления с двумя трубами, желательно использовать циркуляционный насос. Он значительно увеличит эффективность и скорость нагрева батарей.

Схема открытой системы отопления с циркуляционным насосом

Какую схему лучше выбрать

При проектировании отопительной системы частного дома нужно определиться с:

  • типом циркуляции (можно использовать самотечные системы, а можно просто установить циркуляционный насос);
  • способом разводки (одно- или двухтрубная система будет использоваться).

Сравнение отопительных систем с принудительной и самотечной циркуляцией

По названию понятно, что в самотечной системе циркуляция происходит без помощи насоса. Его перемещение происходит за счет уклона подающей и обратной трубы.

Движение теплоносителя происходит так:

  • котел разогревает воду, она расширяется и часть выдавливается по стояку вверх;
  • далее за счет уклона труб теплоноситель перемещается к радиатору, разогревает его и отводится обратно к котлу.

Схема подключения системы отопления с естественной циркуляцией требует:

  • строгого соблюдения уклонов, достаточно обеспечить перепад порядка 3-5 мм на 1 м длины;
  • использования больших диаметров труб, в результате система получается намного более инерционным, чем, например, централизованный аналог.

Монтаж системы отопления частного дома своими руками: схема

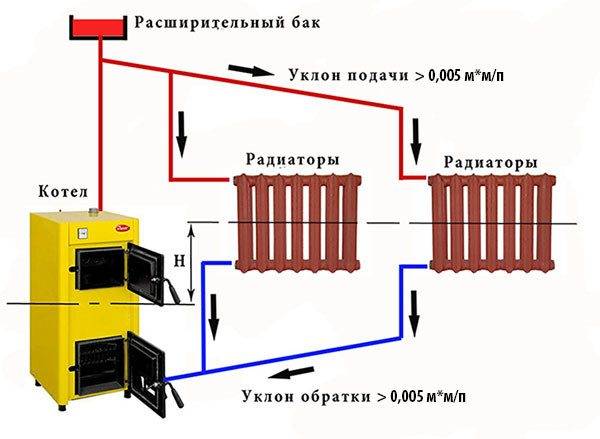

Движение воды в системе с естественной циркуляцией

Обратите внимание! Если сравнить количество теплоносителя в системе обогрева с насосом и в самотечной, то окажется, что в первом случае его количество в 2,5-3,5 раза больше (за счет большего диаметра трубопровода). Использование циркуляционного насоса позволяет:

Использование циркуляционного насоса позволяет:

  • обеспечить постоянное давление в системе и гарантировать стабильную циркуляцию теплоносителя;
  • использовать трубы меньшего диаметра, это позволит снизить требуемое количество теплоносителя.

Для частного дома возможна и комбинированная схема подключения водяного отопления – в штатном режиме циркуляцию теплоносителя обеспечивает насос, а при отключении электричества работа будет обеспечена за счет уклона труб. При таком способе организации отопительной системы перед котлом врезается байпас и на нем устанавливается насос. С помощью 2 кранов его в любой момент можно выключить из работы.

Монтаж системы отопления частного дома своими руками: схема

Циркуляция теплоносителя не прервется при отключении электричества

Популярные схемы

Организовать обогрев в доме можно несколькими способами:

однотрубный вариант– цена в таком случае минимальна, но вот по эффективности – это не самый лучший выбор. Все радиаторы подключены последовательно, то есть теплоноситель к последней батарее в кольце подается уже изрядно остывшим. Такой вариант можно рассматривать для обогрева небольшого частного домика;

Монтаж системы отопления частного дома своими руками: схема

Все батареи соединены последовательно одной трубой

двухтрубная – подача и отвод разделены, то есть остывший теплоноситель не смешивается с подающимся из котла;

Монтаж системы отопления частного дома своими руками: схема

Пример 2-трубной отопительной системы

с использованием коллектора – подключение отопления предусматривает индивидуальную подачу и отвод теплоносителя для каждого радиатора.

Монтаж системы отопления частного дома своими руками: схема

Использование коллектора позволяет подать теплоноситель отдельно в каждый радиатор

Обратите внимание! При использовании коллектора отопления возрастают расходы на материалы, ведь потребность в трубах максимальная. Зато появляется возможность регулировать температуру в доме в широком диапазоне

Также подключение системы отопления может выполняться по вертикальной или горизонтальной схеме:

при вертикальной разводке подача организована по нескольким стоякам, на каждом этаже к стояку подключены или несколько радиаторов;

Пример однотрубной вертикальной разводки

при горизонтальной разводке стояк всего лишь 1. На каждом этаже по периметру проложены горизонтальные трубы малого диаметра.

Классифицировать отопительные системы можно и по направлению движения теплоносителя:

  • тупиковые – так называются системы, в которых теплоноситель после прохождения батареи начинает двигаться в другом направлении;
  • попутные –вода движется в том же направлении, что и до батареи.

Если все работы выполняются своими руками, то для облегчения пуска отопительной системы лучше остановиться на вариант с верхним розливом. В таком случае подающую трубу придется вынести на чердак. Это немного усложнит обслуживание, зато риск возникновения воздушных пробок минимален.

Система отопления из полипропиленовых труб

Технические характеристики объекта и количество выделенных средств влияет на схему монтажа отопления. В квартирах многоэтажных зданий она соединяется с Центральной теплосетью, а в частных домах — с индивидуальным котлом. Независимо от вида объекта система может иметь одно из трех исполнений.

Однотрубная

Система отличается простым монтажом и количеством материалов. В ней монтируется одна труба для подачи и возврата, что сокращает число фитингов и крепежных элементов.

Монтаж системы отопления частного дома своими руками: схема

Она представляет собой один замкнутый контур с поочередным вертикальным или горизонтальным размещением радиаторов. Второй тип применяется именно в частных домах.

При прохождении через каждый радиатор у теплоносителя уменьшается температура. Поэтому однотрубный контур не способен равномерно обогревать весь объект. Существует также сложность регулирования температуры, так как не учитывается фактор теплопотерь.

Если радиаторы подключены не через вентили, то при ремонте одной батареи подача тепла прекращается по всему объекту. При устройстве такой сети в частном доме выполняется подключение расширительного бака. Он позволяет компенсировать изменение давления в системе.

Однотрубный контур допускает установку радиаторов с регуляторами температуры и термостатическими клапанами, позволяющими корректировать потери тепла. Монтируются также шаровые краны, вентили и байпасы для ремонта отдельных участков теплового контура.

Двухтрубная

Система состоит из двух контуров. Один из них для подачи, а второй — для возврата. Поэтому монтируется большее количество труб, запорной арматуры, фитингов, расходных материалов. Это увеличивает время монтажа и бюджет.

Монтаж системы отопления частного дома своими руками: схема

К плюсам 2-х трубной сети относится:

  • Равномерное распределение тепла по всему объекту.
  • Минимальные потери давления.
  • Возможность установки насоса небольшой мощности. По этому, циркуляция теплоносителя может происходить самотеком.
  • Ремонт отдельного радиатора возможен без отключения всей системы.

2-х трубная система использует попутную или тупиковую схему движения теплоносителя. В первом случае разрешено устанавливать батареи с одинаковой теплоотдачей или радиаторы с разной мощностью, но с термостатическими клапанами.

Попутная схема применяется, если тепловой контур имеет большую длину. Тупиковый вариант используется при коротких магистралях. При устройстве 2-х трубной сети необходимо устанавливать радиаторы с кранами Маевского. Элементы позволяют сбрасывать воздух.

Коллекторная

В такой системе используется гребенка. Она является коллектором и устанавливается на подаче и возврате. Это двухтрубный тепловой контур. Монтируется отдельная труба, как для подачи теплоносителя к каждому радиатору, так и для возвращения остывшей воды.

Монтаж системы отопления частного дома своими руками: схема

Система может состоять из множества контуров, количество которых зависит от числа батарей.

При устройстве коллекторного теплового контура выполняется установка расширительного бака. Он вмещает минимум 10% всего используемого объема теплоносителя.

При монтаже также применяется коллекторный шкаф. Его стараются расположить на равном удалении от всех батарей.

Каждый контур в коллекторной системе представляет собой отдельную гидравлическую систему. Она имеет свою запорную арматуру. Это позволяет отключить любой из контуров без остановки работы всей системы.

Монтаж системы отопления частного дома своими руками: схемаКоллектор

Достоинства коллекторной сети:

  • Имеется возможность регулировать температуру нагрева любого из отопительных приборов без ущерба для остальных батарей.
  • Высокий КПД системы благодаря прямой подаче теплоносителя к каждому радиатору.
  • Предоставляется возможность применять трубы с меньшим поперечным сечением и менее мощный котел из-за высокого КПД системы. Поэтому снижаются расходы на покупку оборудования, материалов и эксплуатацию сети.
  • Простой проектный процесс, без сложных расчетов.
  • Возможность устройства теплого пола. Это позволяет создать более эстетичный интерьер, так как не нужно устанавливать традиционные батареи.

Для устройства коллекторной системы потребуется большое количество труб, фитингов и запорной арматуры. Обязательно также нужно будет приобрести гребенки, циркуляционный насос, расширительный бак и шкаф для коллекторов.

Большое количество элементов увеличивает трудоемкость монтажного процесса. Установка батарей выполняется вместе с кранами Маевского для предотвращения завоздушивания каждого из контуров.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
