Схема подключения

Нагреватель воды, даже самый надежный и добротно сделанный, может не дать хорошего результата. Основной причиной такого развития событий является неграмотная схема подключения или нарушение оптимальных принципов построения системы

Максимальное внимание стоит уделить группе безопасности. Этот комплект часто монтируется на вводе холодной жидкости и заменяет простой клапан

Причина проста: если поломается термостат, рост температуры и давления может быть очень стремительным.

Только немедленный сброс жидкости наружу способен предотвратить взрыв. Группа безопасности по пропускной способности далеко опережает простые клапаны и эффективно справляется с этой задачей. В ней содержится встраиваемый обратный клапан, больше того, часть моделей содержит также сливающие либо отсекающие шаровые краны. Арматура для водоснабжения выпускается в широчайшем ассортименте, и нет никакой унифицированной архитектуры ее. Для ввода холодной жидкости применяется блок с резьбой в ½ либо ¾ дюйма.

Кроме этой детали и обратного клапана, ставится шаровой кран, который поможет отсечь воду. По умолчанию гнездо под манометр перекрыто. Но если владельцев интересует входное давление жидкости, они могут сами демонтировать заглушку и установить измеритель.

Строго говоря, сливной ключ работает не сам по себе, а в тесной связке с предохранительным клапаном (открывая его и освобождая воде путь в канализацию). Соединение с сифоном оснащается резьбой в 1 дюйм. Предусматривается дополнительно отверстие для забора воздуха. К сведению: рекомендуется формировать максимально изящный слив в канализационную трубу. Даже такая утилитарная часть только выиграет от качественного оформления.

Группы безопасности для бойлеров выпускают многие компании: как российские, так и иностранные. Различия между ними обусловлены, прежде всего, той емкостью бака, с которой они могут справиться. Так, изделие Stiebel Eltron ZH 1, несмотря на странный облик, вполне функционально и способно работает с резервуарами в 200—1000 л. Система оснащена запирающим вентилем, обратным и охранным клапанами (последний дополняется сливным патрубком). Есть и редуктор для снижения давления. Истинное германское качество оборачивается очень существенной ценой изделия.

Более простые модификации являются, по существу, только усовершенствованной версией клапана. Правильный выбор, кроме чисто финансовой составляющей и общей емкости, учитывает всегда диаметр резьбы. Подавляющее большинство групп безопасности подключается к сливам резьбой для гофры или имеет в комплекте поставки сифон. Что касается наличия дополнительных деталей, они расширяют возможности потребителя… но и увеличивают предъявляемый к оплате счет.

Что касается изготовителя, тут важно не столько имя фирмы, сколько ее добросовестность. Даже в азиатских странах многое делается как следует, а вот европейские марки сейчас уже не являются на 100% гарантией надежности

Но, кроме средств защиты, внимание стоит уделить и основной рабочей части, а именно подключению бойлера косвенного нагрева со встроенным ТЭН. Эта работа не имеет существенных отличий от присоединения устройства классического электрического типа

Сетевое напряжение через нуль и фазу подводится к вводным клеммам на термостате. Нуль крепится на винт к корпусу накопителя. Далее ноль соединяют с первым контактом ТЭН, второй крепят на вывод регулятора, а фазу вводят на вход регулирующего блока.

Степень нагрева регулируется также перед включением, но уже после заполнения

Важно: запуск должен производиться с включенным защитным аппаратом. Это позволит предотвратить неприятные неожиданности

Термостат в описанной схеме фактически замещает предохранитель. Отдельные модели отличаются конструктивным слиянием термостата и терморегулятора, но на сути работы это никаким образом не отразится

Выбору устройства защитного отключения стоит уделить особое внимание: от него зависит безопасность как самой техники, так и людей, которые будут ей пользоваться

Подсоединение непосредственно к бойлерным клеммам (без опосредования дополнительной розеткой) всеми специалистами признается наиболее правильным и рациональным решением. Если все же нужна дополнительная точка подключения, она должна ставиться лишь после дифференцирующего автомата. В случае острой необходимости рекомендуется получить консультацию опытного электрика.

Варианты обвязки бойлера косвенного нагрева

Рассмотрим 6 вариантов обвязки оборудования. Но для начала рекомендую посмотреть видеоролик схемы подключения устройства.

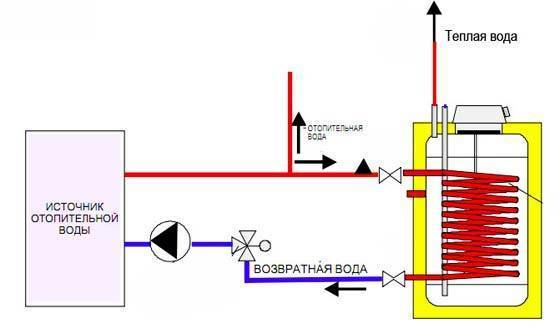

Вариант 1 обвязка с трехходовым клапаном

Трехходовой клапан представляет собой переключатель, управляемый термореле. Подключение бойлера косвенного нагрева к одноконтурному котлу — схемы, варианты, пошаговая инструкция
Подключение бойлера косвенного нагрева к газовому котлу: котел с бойлером располагаются непосредственно друг относительно друга на небольшом расстоянии. Во время первого подключения котла весь теплоноситель прогревает бойлер. Весь поток теплоносителя автоматически направляется в контур, где расположена система отопления, до достижения заданных градусов. После чего начинается процесс отбора нагретой воды, температура становится ниже. Автоматика опять посылает сигнал о нагреве БКН. С котлом сразу идет циркуляционный насос вместе с трехходовым клапаном, иначе их придется установить отдельно.

Вариант 2 схема с двумя циркуляционными насосами

Такой выбор удобен, например, когда потребовалась вода с невысокой температурой, не для обогрева. Здесь задействованы два циркуляционных насоса. Один из них должен быть установлен прямо у бойлера, на трубе подачи, а другой на контуре системы отопления. Циркуляционный насос начинает функционировать, когда температура воды ниже заданной. Скорость нагрева растет параллельно с подключением принудительной циркуляции. Таким образом, простые соединительные тройники используются, чтобы обвязать БКН при отсутствии трехходового клапана.

Вариант 3 обвязка с гидравлической стрелкой

Данный вариант актуален для более сложных систем отопления (например, в 2-этажном доме установлены утепленные полы, помимо радиаторной сети) и бойлером с большим объемом. Гидрострелка упрощает нагрев в доме и позволяет не монтировать рециркуляционные насосы на каждое ответвление системы. Каждое ответвление одинаковым сохраняет давление воды, чтобы не было теплового удара. Внешний блок с микропроцессором поможет реализовать данную схему. Он будет отвечать за насосы и их работу и отключит циркуляцию, которая идет через отопительные ответвления системы, при подготовке нагретой воды в БКН. Для наглядности смотрите видео:

Вариант 4 использование рециркуляции теплоносителя

Если есть необходимость постоянного нагрева воды (в случае, если дома есть полотенцесушитель), данный вариант окажется полезным. Если подключить такой контур к отопительной системе, то теплоноситель будет функционировать на постоянной основе, а тот же полотенцесушитель сможет служить в то же время как батарея. Очевидный плюс такого варианта обвязки – вода сразу будет горячей, можно сэкономить время на нагрев.

Однако данный вариант имеет свои минусы. Так, вода из бойлера смешивается, причем постоянно. Если при обычной схеме нагретая вода поднимается в верхний слой, то здесь она постоянно сливается с холодной, из-за чего температура на выходе ниже. К тому же данный метод увеличивает расход топлива, так как подогрев воды идет все время.

На рынке есть модели бойлеров, где рециркуляция заранее встроена, на практике экономичнее обойдется сначала обычный бак, а затем к нему для подключения бойлера тройники.

Вариант 5 система с энергонезависимым котлом

Подключение бойлера косвенного нагрева к одноконтурному котлу — схемы, варианты, пошаговая инструкция
При таком варианте бойлер устанавливается уровнем выше, чем газовый котел вместе с приборами отопления. Эргономичнее считается настенный вариант, который принято размещать минимум 1 м от уровня пола.

Напольный экземпляр так же используется, однако возможности и качество нагрева у него явно ниже. Соответственно, меньше температура нагревания, объем горячей воды (сравнимо с обратным трубопроводом).

Популярные статьи  Стиль кантри в интерьере: душевная атмосфера в лучших семейных традициях

Плюс данного варианта в том, что теплоноситель продолжит функционировать даже если электричество не доступно. Циркуляционные насосы, если их подключить, работают в обычном режиме.

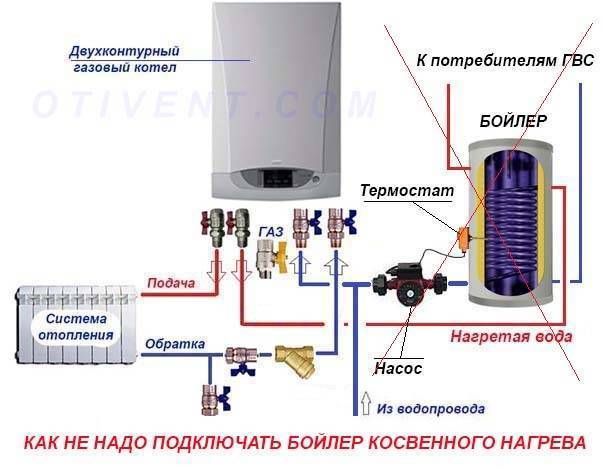

Вариант 6 обвязка бкн с двухконтурным котлом

В случае, когда нужно установить бойлер косвенного нагрева к двухконтурному котлу, есть свои особенности. При таком варианте баку нужно непосредственно контактировать с отопительным контуром. Труба, подающая воду, подключается в трубопровод, который идет к системе отопления внутри дома, сразу после выхода из котла с бойлером косвенного нагрева. С помощью электроники настраивают нагрев воды больше 70 ºС. Процесс теплопередачи идет через внутреннюю поверхность нагрева – змеевиков к воде для системы ГВС от нагревающего теплоносителя.

Подходящий режим температуры регулируется термостатом. Подключение бойлера косвенного нагрева к одноконтурному котлу — схемы, варианты, пошаговая инструкция
Он же дает команду запорной арматуре (электроника) на включение, а также отключение.

Как сделать обвязку без ошибок?

Чтобы оба агрегата – и газовый котел, и БКН – работали безотказно и на протяжении всего срока службы, важно правильно выполнить обвязку, то есть установить группу безопасности и другие элементы. Устанавливая фильтры грубой очистки обязательно уточните его расположение – на корпус нанесена стрелочка, указывающая на направление движения воды

Устанавливая фильтры грубой очистки обязательно уточните его расположение – на корпус нанесена стрелочка, указывающая на направление движения воды.

Вертикально такой фильтр устанавливать нельзя, так как в результате грубые частицы скапливаются в трубе, а не в самом фильтре. Чистку можно будет проводить только промывкой под давлением – так вы сможете запачкать всю котельную.

Расширительный бак нужно устанавливать не отдельно, а между бойлером и обратным клапаном, иначе он окажется бесполезным и не будет выполнять свои функции.

Особенности установки и эксплуатации в соответствии с характеристиками

Если бойлер выполнен в настенном исполнении, то для него нужно выбрать достаточно прочную капитальную стену. Параметры крепёжных элементов зависят от объёма водонагревателя и материала стены:

  • при объёме 30–50 л (усилие вырывания — 15–25 кг): для бетона — диаметр 6–8 мм, длина 60–80 мм; для кирпича или шлакоблока — диаметр 8–10 мм, длина 80–100 мм;
  • 80–100 л (усилие вырывания — 25–35 кг): бетон — (8–10 мм)/(80–100 мм); кирпич/шлакоблок — (10–12 мм)/(100–120 мм);
  • 150–200 л (усилие вырывания — 45–60 кг): бетон — (10–12 мм)/(80–120 мм); кирпич/шлакоблок — (12–14 мм)/(120–150 мм).

На вводе холодной воды перед бойлером необходимо установить обратный клапан, который предотвратит утечку горячей воды в холодный водопровод. Между обратным клапаном и бойлером устанавливать отсечную арматуру запрещено. А вот врезать на этом участке тройник с краном нужно — через этот кран ёмкость можно будет опорожнить для обслуживания (слить воду из бойлера через точку водоразбора не получится, поскольку забор горячей воды осуществляется сверху).

Главнейшим поражающим фактором для водонагревателя любого типа является накипь — рыхлая «шуба», образующаяся в результате кристаллизации солей магния и кальция. Процесс отложения накипи начинается при температуре около +80С и происходит он тем интенсивнее, чем сильнее нагревается вода. Поэтому при умеренном потреблении горячей воды, например, для мытья пары тарелок или умывания, на термостате бойлера целесообразно устанавливать минимально возможную температуру, то есть такую, чтобы горячую воду не приходилось разбавлять холодной.

И только в том случае, если воды требуется много, например, пользователь собирается принять душ, необходимо установить регулятор на максимальный нагрев.

Для удаления накипи в резервуар нужно закачать раствор уксусной или лимонной кислоты, который затем нагревается до максимально возможной температуры.

При использовании в качестве теплоносителя обычной воды, не прошедшей подготовку в виде процедуры обессоливания, накипь может образоваться и внутри змеевика. Об этом легко можно будет догадаться по заметно уменьшившейся мощности нагрева. «Лечится» аналогично: при помощи насоса через теплообменник прокачивается раствор лимонной или уксусной кислоты. При этом он должен подаваться со скоростью 1 м/с.

В процессе эксплуатации может появиться течь в местах присоединения бойлера к коммуникациям. В этом случае резьбовые соединения нужно перепаковать, добавив чуть больше уплотнителя. Если вы из-за недостатка опыта испытываете затруднения при организации герметичных резьбовых соединений на трубопроводах, попробуйте применить в качестве уплотнителя льняную нить марки «Тангет Унилок».

Она стоит несколько дороже обычного сантехнического льна, но зато более удобна в применении и в случае укладки с избытком не вызывает разрушения навинчиваемой детали.

При обнаружении течи в баке нужно более тщательно проварить шов в том месте, где она появилась. В качестве временной меры место протечки можно заделать клеем «холодная сварка».

Видео: самодельный бойлер косвенного нагрева

Возможность получить горячую воду, просто открыв кран — неоценимое удобство, без которого современная жизнь считаться комфортной не может. В зимнее время нам так или иначе приходится греть теплоноситель контура отопления. И этим, как говорится, грех не воспользоваться — использование ресурсов этой системы позволяет быстро и просто приготовить горячую воду для хозяйственно-бытовых нужд. Для этого понадобится простейшее устройство — бойлер косвенного нагрева, который, следуя нашим советам, очень легко можно изготовить самостоятельно.

Система с рециркуляцией

Если у вас предполагается наличие полотенцесушителя, следует приобретать модели с рециркуляцией, например, Дражице OKC NTR/Z. В центре бака находится точка рециркуляции. Это дает сделать полотенцесушитель постоянно теплым и воду в кране сразу горячей. Не надо будет ожидать, пока стечет холодная вода.

Минусом таких систем будут потери тепловой энергии. Также, в схемах без рециркуляции нагретая вода находится сверху бака и оттуда же выходит к точкам водоразбора. Это позволяет использовать максимальное количество теплой воды. Рециркуляция перемешивает водные слои в баке, поэтому этот эффект частично теряется.

Схемы и правила подключения БКН

Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.

Вариант #1 – обвязка с трехходовым клапаном

Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.

Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.

Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН

По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме

Популярные статьи  Размер листа гипсокартона. Толщина, вес листа гипсокартона

Вариант #2 – схема с двумя циркуляционными насосами

Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.

Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции

Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.

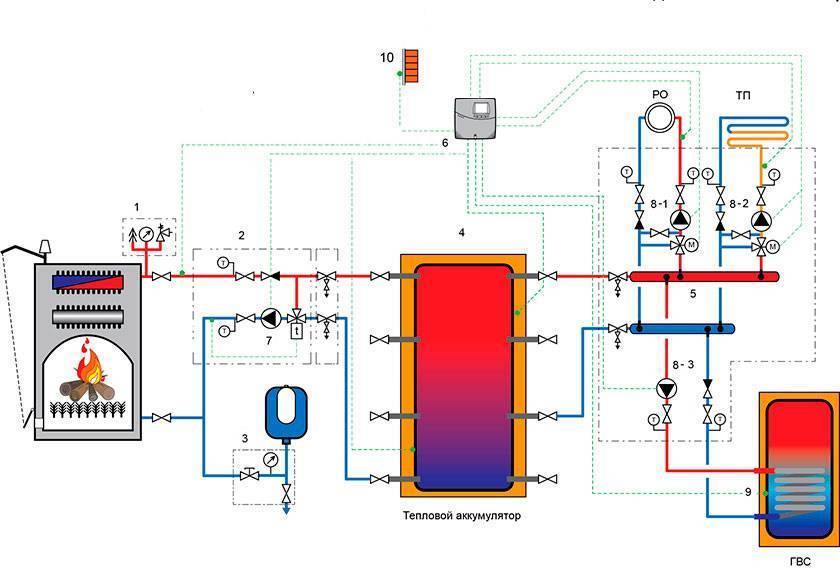

Вариант #3 – обвязка с гидравлической стрелкой

Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.

Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку

Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.

Вариант #4 – использование рециркуляции теплоносителя

Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.

Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей

Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.

Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.

Вариант #5 – система с энергонезависимым котлом

Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше

Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.

Правильный подбор водонагревателя с косвенным нагревом

Бойлер косвенного нагрева (БКН) высокоэффективное устройство с современными системами автоматизации тепловых процессов, служит для выпуска горячей воды Т до 65 С.

Внешне БКН похож на традиционный электрический водонагреватель, хотя его современные модификации имеют более эргономичную прямоугольную форму.

Источником тепловой энергии служит отопительный котел, работающий на любом энергоносителе от отходов до электрической энергии.

Базисный элемент — стальной или латунный теплообменный аппарат змеевикового типа, имеющей большую площадью нагрева, в сравнительно небольшом объеме накопительного бака, покрытого защитным эмалевым слоем.

Перед тем как установить БКН необходимо правильно его подобрать под реальные условия эксплуатации: источник теплоснабжения и объем водопользования по услугам ГВС.

Основные параметры выбора схемы подключения бойлер косвенного нагрева:

  1. Рабочий объем в литрах. При этом термины “общий объем ” и “рабочий объем” различны, поскольку змеевиковый теплообменник забирает определенную часть бака, поэтому нужно выбирать по рабочему показателю.
  2. Внешний источник нагрева, вид топлива и выходная температура теплоносителя.
  3. Тепловая мощность внешнего источника. Котел должен обеспечивать не только отопительную нагрузку, но ГВС. Так для нагрева объема воды в 200 л потребуется резервная мощность не менее 40 кВт.
  4. Материал рабочей емкости: с покрытием из эмали, стеклокерамики и стеклофарфора, из нержавеющего металла или термостойкого пластика.
  5. Теплоизоляция — для защиты БКН от тепловых потерь, лучше всего, если в качестве теплоизоляции будет применен полиуретан.
  6. Система защиты и регулирования.

Важные особенности

Помимо выбора геометрических и тепловых характеристик БКН необходимо учесть многие параметры, чтобы тепловая схема подключения бойлера косвенного нагрева к газовому котлу была максимально эффективной.

Для этого пользователь должен выполнить определенные условия:

  1. Выбрать оптимальное месторасположение, специалисты утверждают что расположение БКН должно быть максимально приближено к котлу.
  2. Обеспечить защиту от теплового удлинения конструкции, для этого интегрировать в схему БКН на выходе ГВС из устройства мембранный гидроаккумулятор с объемом 10 % от рабочего объема бойлера.
  3. Перед тем как подключить бойлер оснащают каждую линию подвода/отвода по греющей и нагреваемой среде шаровыми кранами.
  4. Чтобы выполнить защиту от противотока, на водопроводной воде устанавливают обратный клапан.
  5. Выполняют очистку воды с установкой фильтра перед подачей водопроводной воды в БКН.
  6. Установку настенной конструкции БКН выполняют на капитальных стенах с предварительной обработкой пожаробезопасными материалами.
  7. Установка БКН выполняется выше уровня котлоагрегата либо на одном с ним уровне.

Выбор объема бака

В торговой сети сегодня много предложений по аппаратам БКН, как отечественных, так и зарубежных производителей с емкостями круглого и прямоугольного сечения, напольного и настенного монтажа. И если для электрических нагревателей наиболее популярными являются модели объемом от 80 до 100 л.

Для БКН используются более мощные варианты, начиная от 200 до 1500 л. Это вызвано тем, что многие собственники такую конструкцию используют для создания бака-аккумумятора, с целью создания равномерной нагрузки источника теплоснабжения в ночное время суток. В такой схеме ночью вода для ГВС нагревается, а днем расходуется.

Размер рабочей емкости выбирают, учитывая необходимость обеспечения всех членов семьи горячей водой. Существует формула расчетного водопотребления.

На практике часто пользуются следующими данными:

  • 2 пользователя – 80 л;
  • 3 пользователя – 100 л;
  • 4 пользователя – 120 л;
  • 5 пользователя – 150 л.

Размеры БКН также важно учитывать при монтаже. Для настенного размещения могут применяться установки с рабочим объемом бака — до 150 л, а с большими размерами допускается устанавливать только с напольным размещением. Место установки должно иметь свободный доступ, чтобы можно было правильно выполнить обвязку и разместить вспомогательное оборудование в виде запорно-регулирующей аппаратуры, защитных клапанов, воздушников, насосов и гидроаккумулятор

Место установки должно иметь свободный доступ, чтобы можно было правильно выполнить обвязку и разместить вспомогательное оборудование в виде запорно-регулирующей аппаратуры, защитных клапанов, воздушников, насосов и гидроаккумулятор.

Сборка устройства и его подключение

Разобравшись со всеми особенностями такого оборудования, следует перейти к практической части и более подробно остановиться на монтаже. Но прежде мы рассмотрим, как можно собрать такой бойлер самостоятельно.

Самостоятельный монтаж оборудования

Шаг 1: Подготовка бака

Резервуар для воды может быть выполнен из любого материала, главное, чтобы он отличался коррозионной стойкостью. Поэтому лучше отдавать предпочтение емкости из нержавейки, так как простой металл, покрытый эмалью либо стеклокерамикой, может испортиться уже в течение первого года. Также необходимо, чтобы бак вмещал нужное количество жидкости. Иногда используют газовые баллоны. Но в этом случае емкость предварительно необходимо разрезать пополам, хорошенько очистить внутреннюю поверхность и прогрунтовать. Но даже после такой подготовки жидкость в течение первых нескольких недель будет пахнуть сероводородом. Делаем в нашем баке три отверстия, которые будут обеспечивать подачу холодной и отвод горячей жидкости, а также отвечать за крепление змеевика.

Популярные статьи  Пергола своими руками: опора для растений и место комфортного отдыха

Шаг 2: Теплоизоляция устройства

Чтобы сделать наш бойлер правильно, следует позаботиться и о его теплоизоляции. Покрываем весь корпус снаружи материалом с нужными свойствами. Для этой цели можно использовать любой утеплитель. Фиксируем его посредством клея, проволочной стяжки либо отдаем предпочтение любому иному способу.

Шаг 3: Установка змеевика

Лучше всего подойдут для изготовления этого элемента латунные трубки малого диаметра. Они и нагреют жидкость быстрее чем стальные, и от накипи очищаются легче. Наматываем трубку на оправку. При этом следует правильно подобрать размеры этого элемента. Чем больше воды будет с ним контактировать, тем скорее произойдет нагрев.

Шаг 4: Сборка и монтаж

Теперь осталось собрать все части бойлера, не забываем и о термостате. Если вдруг на этом этапе повредился теплоизоляционный слой, то его следует тотчас восстановить. Осталось приварить к резервуару металлические ушки, чтобы его можно было установить на стене. Крепится водонагреватель на кронштейны.

Шаг 5: Подключение

Теперь про обвязку. Это устройство подключается одновременно к системе отопления и водоснабжения. В первой жидкость нагревается благодаря газовому котлу либо иному отопительному оборудованию. При этом движение теплоносителя должно быть направлено вниз, поэтому он подается в верхний патрубок, а при остывании выходит из нижнего и поступает обратно к газовому котлу. За температурой воды следит термостат. Холодная жидкость из водопровода поступает в нижнюю часть водонагревателя. Лучше всего установить бойлер максимально близко к отопительному оборудованию. Подключаем водонагреватель согласно любой схеме, указанной в следующем пункте.

Шаг 6: Возможные схемы подключения

В этом пункте мы рассмотрим все варианты обвязки такого водонагревателя. В принципе, его можно использовать даже для отопления с двумя контурами. В этом случае распределение теплоносителя происходит посредством трехходового клапана. Он управляется специальными сигналами, идущими от термостата водонагревателя. Таким образом, как только жидкость слишком остыла, термостат переключается и клапан направляет весь поток теплоносителя в контур нагрева накопителя. Как только тепловой режим восстановится, клапан, опять-таки, по команде термостата вернется в исходное положение и теплоноситель вновь попадет в контур отопления. Эта схема выступает достойной альтернативой двухконтурному котлу.

Еще управлять движением теплоносителя можно посредством циркуляционных насосов, установленных в различных магистралях. Линии отопления и нагрева бойлера подключаются параллельно и имеют свой нанос. Как и в предыдущем случае режимы контролируются термостатом, и как только подключается контур ГВС, происходит отключение отопления. Можно использовать более сложную схему, включающую два котла. Одни прибор обеспечивает беспрерывную работу отопительных элементов, а второй – ГВС.

Довольно сложной в исполнении считается схема с применением гидравлического распределителя, подключить ее правильно могут только профессионалы. В этом случае существует несколько линий обогрева жилья, например, теплый пол, радиаторы и т. д. Гидравлический модуль контролирует давление во всех ветках. Также можно подключить к водонагревателю и линию рециркуляции жидкости, тогда можно добиться мгновенной подачи горячей воды из крана.

Подключение бойлера косвенного нагрева к СО и ГВС

После того, как БКН утвердится на своем законном месте в котельной или ванной комнате, следующим этапом идет подключение бойлера косвенного нагрева к системе отопления.

В самом БКН всего четыре патрубка – вход и выход горячего теплоносителя системы отопления, и вход холодной воды и выход горячей воды системы ГВС. В случае, когда организована циркуляция в системе ГВС, последние два патрубка будут – вход циркулирующей теплой воды из системы ГВС и выход подогретой воды обратно в систему ГВС с циркуляцией.

Подключение бойлера косвенного нагрева к одноконтурному котлу — схемы, варианты, пошаговая инструкция

Пока краны в точках разбора не открыты вода циркулирует по системе ГВС и подогревается бойлером до нужной температуры. Как только кран в точке разбора открыт, вода пошла «по требованию» к потребителю.

Чтобы сделать подключение бойлера косвенного нагрева, нужно подключить два первых патрубка в систему отопления от котла, а два вторых патрубка – в систему горячего водоснабжения.

Подключение бойлера косвенного нагрева к одноконтурному котлу — схемы, варианты, пошаговая инструкция

При работе комбинированного бойлера вода в БКН будет греться не только от теплоносителя в системе отопления, но и может догреваться до установленных потребителем значений при помощи электрического ТЭНа, встроенного в БКН.

Ниже приводится схема подключения бойлера косвенного нагрева, когда БКН располагается непосредственно в помещении котельной.

Обвязка бойлера косвенного нагрева – СХЕМА ДЛЯ НАСТЕННОГО КРЕПЛЕНИЯ:

Подключение бойлера косвенного нагрева к одноконтурному котлу — схемы, варианты, пошаговая инструкция

Обвязка бойлера косвенного нагрева – СХЕМА ДЛЯ НАПОЛЬНОЙ УСТАНОВКИ:

Подключение бойлера косвенного нагрева к одноконтурному котлу — схемы, варианты, пошаговая инструкция

В случае с ГВС, в которой реализована циркуляция горячей воды, в схему добавляется циркуляционный насос, который стоит перед входным патрубком ГВС перед БКН.

В итоге вся схема ГВС и СО с подключением БКН будет выглядеть следующим образом:

Подключение бойлера косвенного нагрева к одноконтурному котлу — схемы, варианты, пошаговая инструкция

Обвязка бойлера косвенного нагрева должна производиться с таким расчетом, чтобы можно было исключить прибор из общей схемы для профилактики или ремонта. С этой целью предусматривается байпас на всех входах / выходах – СО и ГВС.
