Подключение накопительного водонагревателя своими руками: схемы, этапы работ

Установка бойлеров своими руками

Устанавливать водонагреватель своими руками нужно согласно существующим правилам и требованиям в зависимости от его типа. Так, особенности установки проточного прибора будут несколько отличаться от установки накопительного. Давайте рассмотрим и один и второй случай.

Как установить водонагреватель проточного типа

Одна из ключевых особенностей водонагревателей проточного типа – это их компактность, это позволит поставить их на кухне или ванной комнате прямо под раковиной. Жидкость в таких приборах нагревается в специальной трубе из металла, в которой содержатся мощные нагревательные элементы.

Такие особенности конструкции прибора требуют, чтобы электрическая проводка в доме или квартире работала исправно и была в состоянии выдерживать большие нагрузки. Желательно для нагревателя проточного типа ставить отдельный автомат, а нему присоединять провод с большим сечением.

После того как вы закончите работу с подводкой электричества, можно установить и сам бойлер. Его устанавливают по временной или по стационарной схеме.

Временная схема предусматривает, чтобы в трубу с холодной водой был врезан дополнительный тройник, который будет соединен с водонагревателем посредством специального вентиля. Чтобы это сделать, нужно подать на водонагреватель напряжение и открыть кран, подающий горячую воду.

А вот стационарная схема предполагает, что подача и забор воды в трубах будет осуществляться параллельно с общей системой водоснабжения. Чтобы установить конструкцию согласно стационарной схеме, в трубы врезаются тройники под горячую и холодную воду. Затем нужно поставить запорные краны и загерметизировать их с помощью простой пакли или фум ленты.

Дальнейшие действия такие:

  • соедините входной патрубок бойлера с трубой, которая подает холодную воду ;
  • подключите выходной патрубок к крану подачи горячей воды ;
  • подайте в трубы воду и убедитесь в том, что все соединения при включении воды в кране и душе герметичны ;
  • при нормальной работе системы можете подавать электричество на водонагреватель, затем из нужного крана должна политься горячая вода ;
  • чтобы повысить уровень безопасности всей водопроводной системы и водонагревателя, сразу же вместе с ним поставьте предохранительный клапан.

Посмотреть наглядно на процесс установки проточного аппарата можно на видео.

Правила установки накопительного бойлера

Если вы планируете своими руками ставить аппарат накопительного типа, то требования к состоянию проводки будут не такими строгими, как в предыдущем случае. А еще накопительные нагреватели стоят несколько дешевле проточных. Помимо этого, их популярность объяснима тем, что очень часто на них распространяется схема, при которой можно одновременно осуществлять подачу воды на кран и душ.

Установить такой агрегат при наличии инструментов и материалов можно быстро, сама работа при этом не покажется слишком сложной, она состоит из таких действий:

  • устраните неисправности в электропроводке или водопроводной системе, если таковые имеются, проверьте их состояние;
  • сделайте на стене разметку под конструкцию и поставьте нужные крепежные элементы для ее установки;
  • зафиксируйте водонагреватель на стене и присоедините предохранительный клапан;
  • после установки бойлера на стену, подключите его к водопроводу;
  • подведите трубы через клапан к соответствующим входам и выходам на корпусе;
  • сначала установите и подключите холодную воду, причем предохранительный клапан в это время должен быть закрытым;
  • также при закрытом клапане установите трубы и на горячую воду;
  • подключите конструкцию к электрической сети и проверьте, как он работает.

Если все действия были выполнены правильно, то из соответствующего крана должна потечь горячая вода. В это время все трубы и соединения бойлера должны быть хорошо загерметизированы, а провода не должны перегреваться.

Конечно же, если вы не уверены в своих силах и даже наглядный обучающий материал в формате видео не может помочь вам усвоить особенности поэтапной установки бойлера своими руками, то не рискуйте, а пригласите специалиста. Некорректная установка нагревателя может его преждевременно вывести из строя и спровоцировать протечки и другие проблемы. Поэтому беритесь за самостоятельную установку лишь тогда, когда вы уверены в своих силах и знаете, что все будет выполнено качественно и правильно.

Как подключить проточный водонагреватель к сети

После того, как основные работы окончены, выполняется установка проточного водонагревателя с его подключением к электрической сети. Перед работами необходимо определить некоторые особенности, связанные с электроснабжением всей квартиры. К примеру, на вводе в квартиру стоит автоматический выключатель на 16А с напряжением в 220 В. Значение присоединяемой мощности при монтаже нагревателя рассчитывается при помощи следующей формулы: W = U*I = 220*16 = 3520 Вт (3, 52 кВт).

Подключение накопительного водонагревателя своими руками: схемы, этапы работПримеры проточный водонагревателей

Полученное значение показывает, что на имеющийся выключатель максимальная мощность всех включенных одновременно приборов не должна превышать 3, 5 кВт. Но сложность состоит в том, что в большинстве квартир электрооборудование стоит старое, рассчитанное на 6А или 10А, то есть его будет недостаточно для нормальной работы нагревателя. Поэтому следует запланировать одновременную установку новых автоматических выключателей, предохранителей, защитных устройств, если их нет.

Подключение накопительного водонагревателя своими руками: схемы, этапы работПроточный водонагреватель

После решения этих вопросов можно начинать подключение. На обратной стороне корпуса есть клеммная колодка для присоединения питающих проводов: кабель с белой оплеткой подсоединяется к фазе; кабель с голубой оплеткой – к нулю; желто-зеленой кабель – к заземлению.

Установка бойлеров своими руками

Устанавливать водонагреватель своими руками нужно согласно существующим правилам и требованиям в зависимости от его типа. Так, особенности установки проточного прибора будут несколько отличаться от установки накопительного. Давайте рассмотрим и один и второй случай.

Как установить водонагреватель проточного типа

Подключение накопительного водонагревателя своими руками: схемы, этапы работОдна из ключевых особенностей водонагревателей проточного типа – это их компактность, это позволит поставить их на кухне или ванной комнате прямо под раковиной. Жидкость в таких приборах нагревается в специальной трубе из металла, в которой содержатся мощные нагревательные элементы.

Такие особенности конструкции прибора требуют, чтобы электрическая проводка в доме или квартире работала исправно и была в состоянии выдерживать большие нагрузки. Желательно для нагревателя проточного типа ставить отдельный автомат, а нему присоединять провод с большим сечением.

После того как вы закончите работу с подводкой электричества, можно установить и сам бойлер. Его устанавливают по временной или по стационарной схеме.

Временная схема предусматривает, чтобы в трубу с холодной водой был врезан дополнительный тройник, который будет соединен с водонагревателем посредством специального вентиля. Чтобы это сделать, нужно подать на водонагреватель напряжение и открыть кран, подающий горячую воду.

А вот стационарная схема предполагает, что подача и забор воды в трубах будет осуществляться параллельно с общей системой водоснабжения. Чтобы установить конструкцию согласно стационарной схеме, в трубы врезаются тройники под горячую и холодную воду. Затем нужно поставить запорные краны и загерметизировать их с помощью простой пакли или фум ленты.

Дальнейшие действия такие:

  • соедините входной патрубок бойлера с трубой, которая подает холодную воду ;
  • подключите выходной патрубок к крану подачи горячей воды ;
  • подайте в трубы воду и убедитесь в том, что все соединения при включении воды в кране и душе герметичны ;
  • при нормальной работе системы можете подавать электричество на водонагреватель, затем из нужного крана должна политься горячая вода ;
  • чтобы повысить уровень безопасности всей водопроводной системы и водонагревателя, сразу же вместе с ним поставьте предохранительный клапан.

Посмотреть наглядно на процесс установки проточного аппарата можно на видео.

Правила установки накопительного бойлера

Подключение накопительного водонагревателя своими руками: схемы, этапы работЕсли вы планируете своими руками ставить аппарат накопительного типа, то требования к состоянию проводки будут не такими строгими, как в предыдущем случае. А еще накопительные нагреватели стоят несколько дешевле проточных. Помимо этого, их популярность объяснима тем, что очень часто на них распространяется схема, при которой можно одновременно осуществлять подачу воды на кран и душ.

Установить такой агрегат при наличии инструментов и материалов можно быстро, сама работа при этом не покажется слишком сложной, она состоит из таких действий:

  • устраните неисправности в электропроводке или водопроводной системе, если таковые имеются, проверьте их состояние;
  • сделайте на стене разметку под конструкцию и поставьте нужные крепежные элементы для ее установки;
  • зафиксируйте водонагреватель на стене и присоедините предохранительный клапан;
  • после установки бойлера на стену, подключите его к водопроводу;
  • подведите трубы через клапан к соответствующим входам и выходам на корпусе;
  • сначала установите и подключите холодную воду, причем предохранительный клапан в это время должен быть закрытым;
  • также при закрытом клапане установите трубы и на горячую воду;
  • подключите конструкцию к электрической сети и проверьте, как он работает.
Популярные статьи  Грифельная краска для стен: веселые нотки в современном интерьере

Если все действия были выполнены правильно, то из соответствующего крана должна потечь горячая вода. В это время все трубы и соединения бойлера должны быть хорошо загерметизированы, а провода не должны перегреваться.

Конечно же, если вы не уверены в своих силах и даже наглядный обучающий материал в формате видео не может помочь вам усвоить особенности поэтапной установки бойлера своими руками, то не рискуйте, а пригласите специалиста. Некорректная установка нагревателя может его преждевременно вывести из строя и спровоцировать протечки и другие проблемы. Поэтому беритесь за самостоятельную установку лишь тогда, когда вы уверены в своих силах и знаете, что все будет выполнено качественно и правильно.

Подготовительные мероприятия

До того как приступать к работе, следует определить, насколько высока несущая способность стены, на которой планируется монтаж. Нужно выяснить, выдержит ли она вес – причем значительный – нагревателя. Если есть подозрения, что не выдержит, то можно сконструировать небольшую подставку для поддержки либо же установить дополнительные кронштейны для устройства.

Важная информация! Ввиду того, что скорость регулировки температуры в нашем случае особой роли не играет, бойлер можно устанавливать в любом удобном месте.

В остальном же процедура монтажа не представляет собой ничего сложного: сверлятся отверстия, забиваются дюбели, вешается бойлер. Но чтобы сделать все правильно, необходимо подготовить необходимое оборудование и расходные материалы. Ознакомимся с перечнем.

Подключение накопительного водонагревателя своими руками: схемы, этапы работ

Монтажный уровень

Подключение накопительного водонагревателя своими руками: схемы, этапы работ

Лента ФУМ

Подключение накопительного водонагревателя своими руками: схемы, этапы работ

Разводной ключ

Подключение накопительного водонагревателя своими руками: схемы, этапы работ

Полипропиленовые трубы

Подключение накопительного водонагревателя своими руками: схемы, этапы работ

Плоскогубцы

Подключение накопительного водонагревателя своими руками: схемы, этапы работ

Рулетка

Подключение накопительного водонагревателя своими руками: схемы, этапы работ

Маркер

Подключение накопительного водонагревателя своими руками: схемы, этапы работ

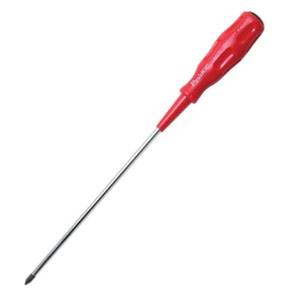

Крестовидная отвертка

Подключение накопительного водонагревателя своими руками: схемы, этапы работ

Перфоратор

Теперь переходим непосредственно к установке. Как мы выяснили, бойлер будет подвешен на стене, причем в предельной близости к крану: дело в том, что при движении температура рабочей жидкости несколько снижается.

Важная информация! Высота установки зависит исключительно от того, насколько удобной будет эксплуатация. Пользователь должен задавать требуемые режимы без какого-либо труда.

Подключение накопительного водонагревателя своими руками: схемы, этапы работ

Алгоритм действий при установке должен быть следующим.

Шаг первый. Определяемся с местом монтажа (это нужно сделать еще непосредственно после покупки устройства)

Важно, чтобы это место соответствовало ряду требований:

  • к водонагревателю должен быть беспрепятственный доступ на протяжении всего эксплуатационного срока;
  • проводка должна быть достаточно хорошей (ее нужно проверить), дабы выдерживать нагрузку;
  • стояки с трубопроводом также должны быть в отменном состоянии; нередко при монтаже бойлера людям приходится дополнительно выполнять замену труб, т. к. совершить «врезку» в старые системы попросту невозможно;
  • наконец, необходимо, чтобы стена, куда будет подвешен нагреватель, была способна выдерживать массу, вдвое большую веса прибора (если емкость последнего составляет, скажем, 65 литров, то нужно, чтобы стена выдерживала как минимум 130 килограммов).

Подключение накопительного водонагревателя своими руками: схемы, этапы работ

Шаг второй. У всех без исключения накопительных бойлеров (а именно такие устанавливаются в большинстве случаев) наличествует достаточно мощный ТЭН, ведь жидкость, что очевидно, нужно нагревать быстро. По этой причине схема подключения водонагревателя подразумевает ряд своеобразных требований к прокладке проводов (их диаметр зависит от рекомендаций конкретного производителя, хотя в среднем это от 0,4 до 0,6 см).

Подключаем бойлер к водопроводу

Ранее мы рассказывали о подключении бойлера к водопроводу, в дополнение к этой статье советуем вам ознакомится с данной информацией

Кроме того, желательно выяснить возможности счетчика, предельную силу тока, с которой он сможет нормально функционировать (если данный показатель ниже сорока ампер, то такой учетный прибор нужно демонтировать и заменить на новый). Еще для установки нагревателя понадобится выключатель, рассчитанный на нужное кол-во ампер, и провод 3х6 или же 3х8.

Подключение накопительного водонагревателя своими руками: схемы, этапы работ

Шаг третий. Настало время непосредственно установки. Вначале берем маркер и рисуем на стене линию, которая будет самой нижней точкой нашего водонагревателя. Далее отмеряем расстояние крепежной планки, находящейся в верхней части корпуса, от этой линии. После этого в обеих точках, отмеченных на стене, просверливаем отверстия.

Важная информация! На самой планке дыры отсутствуют, поскольку она будет цепляться на вмонтированные в поверхность анкеры крючкового типа.

Если стены из бетона, то «заряжаем» перфоратор сверлом, выполненным из победита, если же стена обычная, деревянная, то подойдет и обыкновенное сверло для дерева (диаметр его должен превышать аналогичный показатель дюбелей). Туда забиваем дюбели, если требуется, применяем молоток. В дюбели вкручиваем железные анкеры – своего рода крючки, с помощью которых и будет навешиваться водонагреватель. Закручиваем анкеры до упора (как правило, это около 10-12 сантиметров). Цепляем бойлер на анкеры посредством крепительной планки.

Клапан предохранительный для бойлера

Ранее мы рассказывали о том как правильно устанавливать предохранительный клапан для бойлера, схемы подключения и цены. В дополнение к этой статье советуем вам ознакомится с данной информацией

В принципе, на этом монтаж нагревателя заканчивается. Как видим, ничего сверхсложного в этом не было.

3 Монтируем накопительный нагреватель – теплая вода обеспечена

После того, как мы изучили основные правила установки бойлеров, можно браться за дело. Начнем с монтажа накопительного агрегата. Установка водонагревателя с баком начинается с определения места его крепления на стенке. Затем берем рулетку и замеряем дистанцию между отверстиями в анкерах бойлера. Переносим полученные измерения на стену. Высверливаем в ней в обозначенных местах перфоратором с соответствующей насадкой отверстия под крепежные детали. В качестве таковых будем использовать дюбели. В одних бойлерах предусмотрено четыре крепежных отверстия, в других – всего два. Количество используемых дюбелей должно быть таким же (4 или 2).

Водонагреватель готовый к использованию

Далее вставляем дюбели, аккуратно закручиваем (в некоторых случаях забиваем) крючки. Здесь может возникнуть небольшая проблема. Связана она с неточной разметкой. Нам обязательно нужно замерять высоту от верхней точки водонагревателя до отверстий и выдержать точно такую же (допускается незначительное отклонение) дистанцию между потолком и дюбелями. Если все сделано правильно, крючки закрутятся без проблем. В противном случае одеть их будет весьма проблематично.

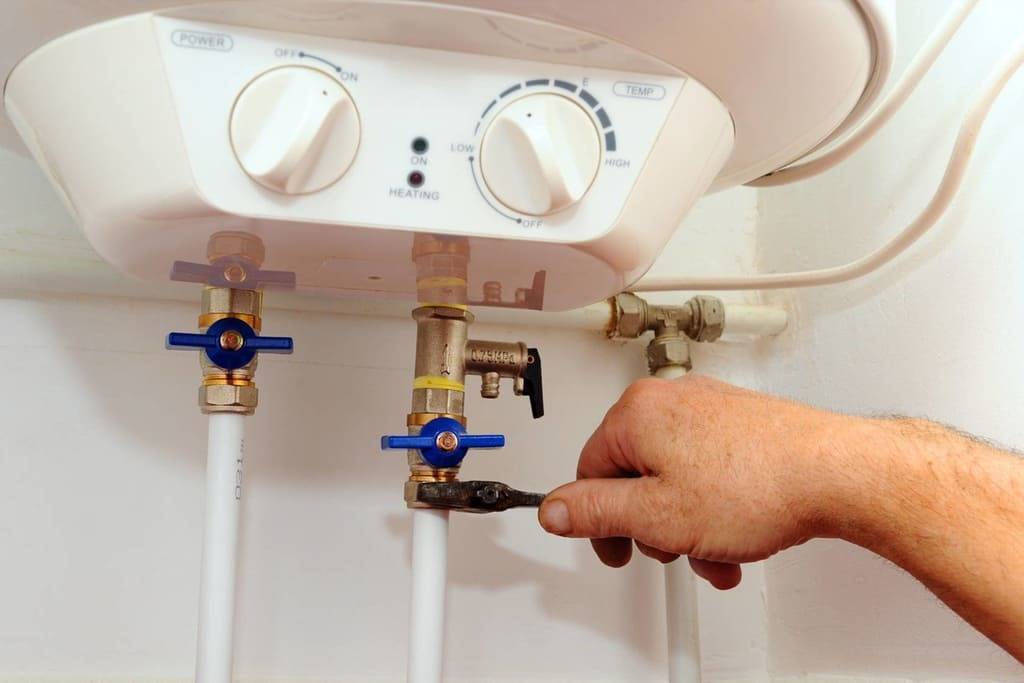

После закрепления бойлера на стеновой поверхности приступаем к его подключению к системе водоснабжения. Хорошо, когда выводы для этого уже имеются. Но обычно их нет. Схема работ по обустройству выводов будет такой:

  1. 1. Отключаем подачу воды.
  2. 2. Обрезаем трубу болгаркой на том участке, где будем монтировать тройник.
  3. 3. Плашкой нарезаем резьбу (используем инструмент, сечение которого равно диаметру труб) и уплотняем ее фторопластовой лентой (ФУМ) либо льняной паклей.
  4. 4. Устанавливаем тройник, присоединяем к нему кран, герметизируем получившийся узел указанным выше способом.

К сделанным выводам подключаем выходы бойлера. Сделать это можно при помощи металлопластиковых труб либо гибких шлангов. В первом случае получающееся соединение необходимо загерметизировать ФУМ-лентой. При использовании гибких изделий дополнительного уплотнения узла производить не требуется.

Следующий шаг – монтаж особого клапана на ввод холодной воды на нагревателе. Этот элемент имеет огромное значение для нормальной эксплуатации бойлера. Клапан автоматически сбрасывает лишнее давление в системе, уберегая оборудование от выхода из строя. В комплекты недорогих водонагревателей такое приспособление может и не входить. Но это не означает, что его можно не устанавливать. Купите клапан отдельно и смонтируйте его, если хотите пользоваться бойлером без каких-либо проблем.

Также рекомендуется поставить дополнительный тройник перед запорным клапаном и подключить к нему еще один краник. В принципе, этот элемент можно и не устанавливать. Но тогда вам будет достаточно сложно спускать воду из бойлера при проведении регулярных работ по обслуживанию нагревательного оборудования. Лучше заранее облегчить себе жизнь, смонтировав за пару минут недорогой кран. Участки подключения дополнительных деталей тоже нуждаются в герметизации.

Популярные статьи  Укладка тротуарной плитки на песок: технология и основные этапы, правила, рекомендации

Далее соединяем выход бойлера с краном подачи горячей воды. Подключаем подачу воды на жилище. Открываем краны и ждем, когда пойдет горячая вода. Нюанс. Сначала из крана горячей воды будет идти воздух. Не беспокойтесь. Это нормальное явление. Затем осматриваем все имеющиеся соединения на предмет течи. Если все нормально, приступаем к подключению агрегата к электросети. Об этом далее.

Установка водонагревателя на стену (традиционный вариант)

Установка водонагревателя на стену

Прибор можно устанавливать лишь на несущей стене, в максимальной близости от водозаборной точки, ведь температура воды, двигающейся по трубам, снижается.

Ниже приведена последовательность действий.

Клапан водонагревателя

Шаг 1. Вначале необходимо выбрать место для установки. При этом нужно придерживаться определенных требований.

  1. К прибору нужно обеспечить свободный доступ на весь эксплуатационный срок.
  2. Состояние электропроводки должно быть удовлетворительным, поскольку работающий бойлер создает большую нагрузку.
  3. То же касается и состояния трубопровода. Довольно часто людям приходится менять старые трубы вместо установки нагревателя ввиду невозможности врезки прибора в старую магистраль.
  4. Бойлер можно вешать на стену лишь в том случае, если она способна выдержать вдвое больше его веса. К примеру, если полезный объем прибора составляет 75 л, то подойдет лишь стена, выдерживающая 150 кг и больше.

Шаг 2. ТЭНы, которыми оборудуются водонагреватели, всегда очень мощные, ведь скорость нагрева воды должна быть максимальной. В связи с этим к проводу, который будет использоваться при подключении, предъявляются определенные требования. Их достаточно много и производители обычно указывают их в техпаспорте. Отметим лишь, что минимальный диаметр провода должен составлять 5-6 мм.

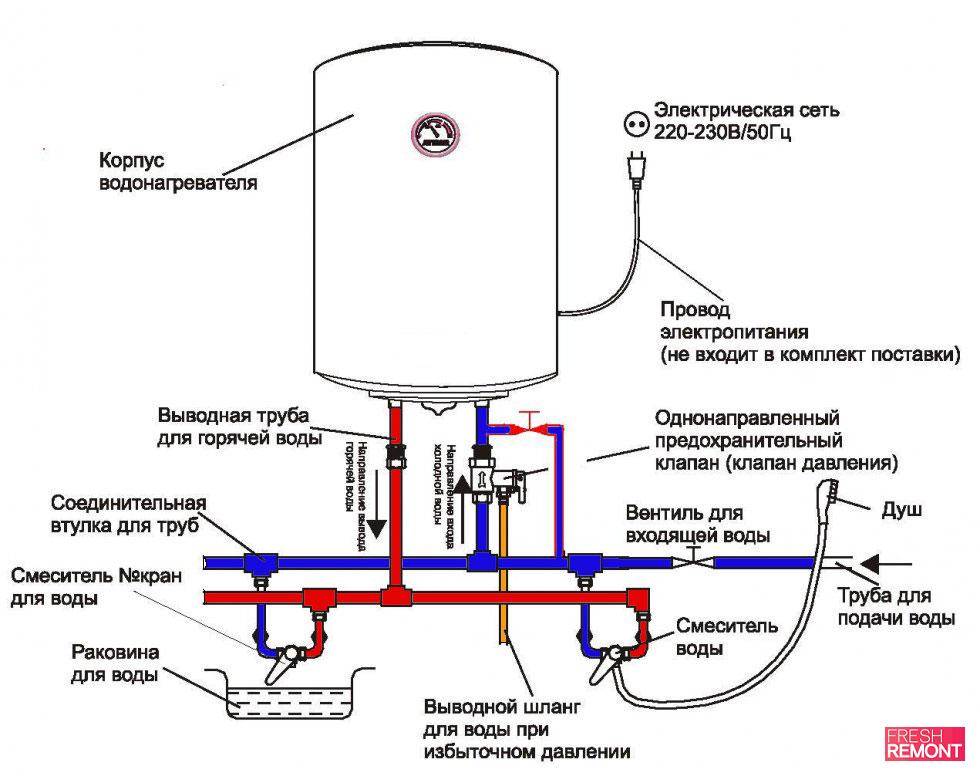

Схема крепления бойлера к стене

Также следует выяснить максимальное напряжение, на которое рассчитан счетчик (если оно меньше 40 А, то счетчик заменяется на новый, более мощный), после чего приобрести переключатель под конкретное количество ампер и дополнительный кабель 3х6 мм.

Шаг 3. После подготовительных работ можно приступать непосредственно к установке. На стене отмечается, где будет находиться самая низкая точка нагревателя. Далее измеряется расстояние между отметкой и верхней крепежной планкой устройства. По отметкам проделываются отверстия.

В стенах из кирпича или бетона для проделывания отверстий используется победитовое сверло, если стена деревянная, то подойдет стандартное. Диаметр отверстий должен быть на несколько миллиметров большим диаметра дюбелей.

После этого дюбели забиваются и вкручиваются анкеры, на которые будет навешиваться нагреватель. Анкеры поворачиваются до упора, затем на них надевается крепежная планка.

Установка водонагревателя

Шаг 4. При подключении к водопроводу используются гибкие шланги или ПП трубы. На корпусе должно быть два разъема:

  • красный для горячей воды;
  • синий для забора холодной.

Подключение бойлера

Клапан-предохранитель, который идет в комплекте с водонагревателем, устанавливается перед вводом для холодной воды. Для этого место соединения обматывается лентой ФУМ, накручивается кран, а на клапан, находящийся снизу, закручивается шланг. Так же второй конец шланга прикручивается к трубе горячего водоснабжения.

Видео – Нужен ли предохранительный клапан

Затем шланг для холодной воды прикручивается к водопроводу и подсоединяется к синему отверстию. В этом месте желательно установить шаровый кран, чтобы всегда иметь возможность при необходимости перекрыть воду.

«Водопроводные» мероприятия закончены, остается лишь подключить нагреватель к сети.

Установка водонагревателя

Шаг 5. Предохранительное реле, шнур и вилка должны идти в комплекте с бойлером. Перед подключением рядом с нагревателем оборудуется заземленная розетка.

Можно пойти другим путем – поставить автоматический переключатель. Это удобно тем, что все клеммы переключателя уже обозначены:

  • синий провод нулевой;
  • коричневый для фазы;
  • желтый (или любой другой цвет кроме первых двух) для заземления.

После подключения всех контактов подается напряжение. Если все сделано правильно, на бойлере загорится индикатор. Остается лишь заполнить бак и задать нужную температуру.

Индикатор

Шаг 6. Проверка системы. После заполнения бака открывается кран для горячей воды – это необходимо для удаления воздуха. После включения прибор работает несколько часов, затем можно приступать к активной эксплуатации.

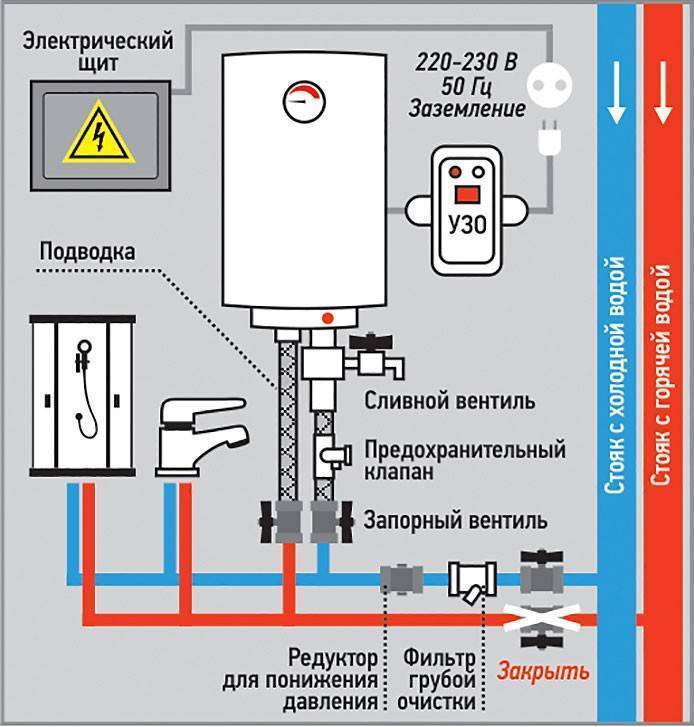

Общая схема подключения к водопроводу

Подключение бойлера к водопроводу из любого вида труб проводится по одной общей схеме.

Подача холодной воды (сверху вниз):

  1. Монтаж «американки» к патрубку подачи воды бойлера – один из самых простых и надежных вариантов подключения бойлера. В случае необходимости демонтажа водонагревателя, отсоединить его от водопровода можно за несколько минут.
  2. Монтаж латунного тройника с краном для слива воды. Эта деталь не является обязательным условием при подключении бойлера. Но для удобства спуска воды из бойлера – это отличный и долговечный вариант.
  3. Монтаж системы безопасности – обязательное условие подключения бойлера к водопроводу. Система включает в себя:

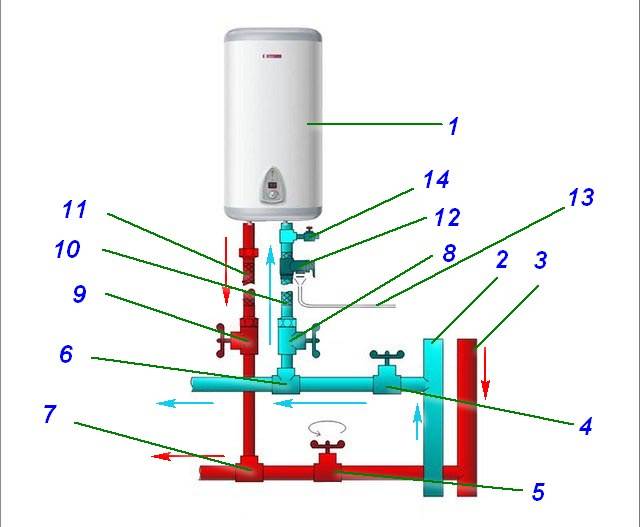

Схема подачи воды в бойлер

  • обратный клапан – предотвратит отток горячей воды из бойлера в случае падения напора подачи холодной воды или ее полного отсутствия;
  • предохранительный клапан – в случае повышения давления внутри резервуара бойлера, через этот клапан автоматически сбрасывается излишек воды для снижения внутреннего давления.

Внимание! Система безопасности в комплекте водонагревателя не всегда надежная. Чтобы обезопасить себя от неприятностей, приобретите надежный обратный и «срывной» клапан

Важность системы безопасности сложно переоценить

Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака. При этом тэны будут все так же греть, что приведет к выходу их из строя

Важность системы безопасности сложно переоценить. Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака. При этом тэны будут все так же греть, что приведет к выходу их из строя

При этом тэны будут все так же греть, что приведет к выходу их из строя.

Предохранительный клапан не менее важен в системе. Допустим, в бойлере вышел из строя термостат. В этом случае тэны не будут автоматически отключаться и температура воды в баке может дойти до 100º. Давление в баке будет стремительно расти, что в итоге приведет к взрыву бойлера.

Предохранительный клапан в системе

  1. В случае подачи в водопровод некачественной, жесткой воды после запорного крана необходим монтаж очистительного фильтра. Наличие его убережет емкость бойлера от накипи и отложений водного камня, что значительно продлит срок его службы.
  2. Монтаж запорного крана. Его назначение – перекрыть подачу воду в бойлер при его обслуживании или ремонте, при этом вода в другие точки будет подаваться.
  3. В случае когда напор в водопроводе «скачет» опытные мастера рекомендуют устанавливать редуктор давления. Если он уже установлен на вводе воды в дом или квартиру, дублировать монтаж не нужно.
  4. Врезка тройника в имеющуюся трубу подачи холодной воды.

Выпуск горячей воды (сверху вниз):

  1. Монтаж муфты-«американки» на патрубок горячей воды бойлера.
  2. Монтаж шарового крана для возможности спуска воды из бойлера (если такой кран уже установлен в другом месте, необходимости дублировать его нет).
  3. Врезка в разводку горячей воды по квартире или дому.

Врезка в металлопластиковую трубу. Самый простой способ врезки. В нужном месте труба рассекается резаком и посредством подходящих фитингов на нее монтируется тройник, от которого и будет подаваться холодная вода в бойлер. Металлопластиковые трубы уже теряют свою популярность. Внешне они выглядят не очень эстетично, да и срок службы их не слишком велик.

Врезка в полипропиленовую трубу. Такая врезка более трудоемкая и затратная, но, в то же время, самая надежная. Тройник с муфтой-«американкой» для подключения монтируется с помощью специального паяльника. Вырезав фрагмент трубы в нужном месте специальными ножницами, необходимо выдержать соосность двух ее частей. В противном случае впаять тройник не удастся.

Популярные статьи  Какие виды угловых диванов существуют?

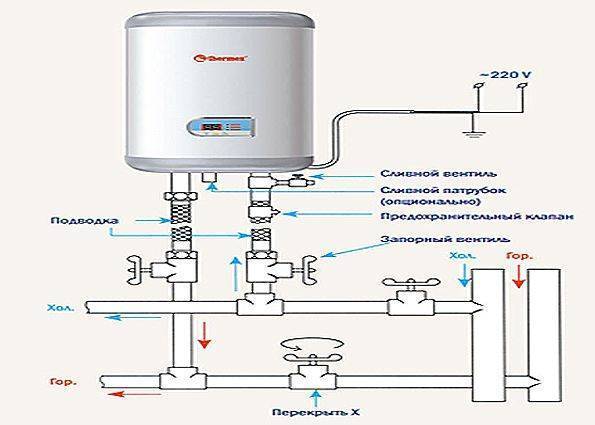

Схема подключения бойлера к водопроводу

Врезка в металлическую трубу. Такая врезка потребует определенных навыков работы со сгонами и муфтами. Если есть возможность нарезать на обрезанной трубе резьбу, тройник устанавливается посредством обычного сантехнического сгона или муфты. Если металлические трубы расположены так, что применить плошку для нарезки резьбы не получится, прибегают к использованию специального хомута с резьбовым отводом, в народе – «вампир». Порядок работы с «вампиром»:

  1. Металлическую трубу нужно тщательно зачистить от старой краски.
  2. В месте врезки в трубе просверлить отверстие. Диаметр отверстия в трубе должен соответствовать отверстию в муфте.
  3. Муфта-«вампир» монтируется на металлическую трубу через резиновую прокладку и фиксируется болтами муфты. Отверстия в трубе и муфте должны совпадать.

Внимание! Большое отверстие, рассверленное в трубе, нарушит прочностные характеристики трубы; маленькое – через короткое время засорится грязью.

Соотношение достоинств и недостатков проточного водонагревателя

Достоинства Недостатки
Моментальный нагрев Требует монтажа через УЗО и силовой кабель
Компактный размер Высокая зависимость уровня нагрева воды от уличной температуры
Простое обслуживание Одновременно обеспечивает горячей водой только один смеситель
Температура зависит от напора

Эксплуатационные свойства таких водонагревателей зависят от источника их энергии. Если они греют воду за счет сжигания газа, то такая колонка при малом открывании смесителя не запускается. Как следствие вода течет холодной. Чтобы она стала горячей, потребуется больше открыть кран. Если применяется электрический нагреватель, то с ним все наоборот. Чем меньше поток из смесителя, тем горячее. Когда для ускорения набора воды открыть вентиль на полный поток, то температура сильно упадет.

Электрический проточный нагреватель в ванной

Производительность электрического оборудования подбирается в зависимости от цели использования:

  • кухня – 3-5 л/мин;
  • душ – 4-8 л/мин;
  • принятие ванны – 8-10 л/мин.

На первый взгляд кажется, что это очень малый поток. Однако если оснастить смеситель аэратором, то при смешивании с воздухом струя будет иметь хороший объем и высокую смывающуюся способность, что и требуется для мытья рук или посуды.

Установив настройки водонагревателя на фиксированный уровень, еще не означает, что вода будет всегда такой температуры на протяжении всего года. Когда на улице становится холодно, то поступающий охлажденный поток разогревается меньше. В связи с этим требуется сезонная дополнительная регулировка. Если проточный водонагреватель имеет электронное управление, а не механическое, то надобность в этом отпадает.

Проточный водонагреватель для душа

Особенности накопительных нагревателей

Соотношение потребителей к литражу водонагревателей

Накопительный бойлер занимает много места. Его емкость зависит от того сколько горячей воды потребуется. Объем бака накопительного водонагревателя может составлять от 10 до 300 л. Емкости маленького достаточно для мытья рук и посуды. Для одинокого человека, который предпочитает принимать душ, потребуется бойлер на 30 л. Для семей устанавливают 150-200 л, чего хватит и для заполнения ванны.

Накопительный электрический бойлер

Бойлер долго разогревается после включения. Это может занимать несколько часов. В дальнейшем он поддерживает температуру, поэтому недостаток будет наблюдаться только в первый день. Если нагреватель не отключается, то горячая вода будет годами, пока устройство не сломается. Даже если будет кратковременное отключение электричества, то благодаря внутреннему утеплителю бака, температура сохранится около суток.

Подключение накопительного бойлера

Для подачи и отвода жидкости, внизу водонагревателя (накопительного) установлены штуцеры. Красным отмечен штуцер для горячей воды, синим – для холодной. Рекомендуется использовать полипропиленовые трубы, которые обеспечивают надежное соединение.

На рисунке ниже показана самая простая и надежная схема подключения водонагревателя к водопроводу.

Следует соблюдать следующие правила:

  • должна быть возможность перекрытия подачи воды в жилище с помощью вентилей;
  • ответвления, ведущие к агрегату, должны иметь запорные краны;
  • если в магистрали подается некачественная вода, необходима установка, после запорного крана, водяного фильтра;
  • между входом в бак и предохранительным клапаном необходима установка сливного крана, позволяющего быстро сливать воду с емкости, если потребуется ремонт или обслуживание устройства;
  • перед подключением накопительного водонагревателя к водоснабжению необходимо заранее обзавестись различными видами фитингов, Т-отводов (тройников) гибких и жестких соединительных труб.

Кроме того, подключение накопительного водонагревателя требует обязательной установки группы безопасности из двух клапанов. Предохранительный монтируется для защиты бака от избыточного давления. Если оно повышается до критического уровня, то клапан открывается и происходит сброс жидкости через дренажный шланг в канализацию или специальную емкость. Обратный клапан не дает вытекать воде из бака при понижении давления в магистрали или ее отсутствии. Таким образом, он препятствует осушению ТЭНов, их перегреву и перегоранию.

Схема подключения водонагревателя (бойлера) к водопроводу показана на рисунке:

При железных или стальных трубах

Как правильно подключить бойлер к водопроводу, если в квартире (доме) проведена магистраль с использованием стандартных железных труб? Можно воспользоваться современным методом подсоединения, без применения сварочных работ (приваривание переходника с резьбой). В данном случае используется переходник “вампир”, который представляет собой дополненный отверстием и резьбой хомут.

Переходник «вампир»

Установка хомута очень проста, и проводится таким образом:

  • место на стояке предварительно требуется зачистить от краски и ржавчины;
  • хомут необходимо расположить на стояке, используя прокладки из резины, и затянуть болты для его фиксации;
  • перекрыть подачу воды и слить оставшуюся, открыв любой кран-смеситель;
  • через отверстие в хомуте просверлить трубу, применив электродрель;
  • далее, накрутив кран, можно приступить к подсоединению требуемых элементов.

При металлопластиковых трубах

Подключение водонагревателя к такому водоводу самое простое. Металлопластик легко гнется, а для соединения элементов используются различные виды обжимных фитингов.

Действия при подсоединении:

  • отрезать трубу необходимого размера;
  • далее потребуется внимательно выбрать место для врезки, при этом нужно учитывать сам размер тройника с минусом части трубы, которая будет заходить в соединение;
  • для вырезания небольшого участка можно применить специальные ножницы;
  • с тройника необходимо снять гайки и вместе с кольцами фиксации одеть на 2 конца трубы;
  • развальцевать концы металлопластика, применив специальный калибратор или отвертку;
  • тройник вставить до упора, после чего нужно сдвинуть кольца и ключом зажать гайки.

При трубах из полипропилена

Перед тем, как подключить бойлер к водопроводу с помощью полипропиленовых труб, необходимо подготовить: паяльник для пайки водоводов из пластика, ножницы для его резки, по паре тройников и переходников на резьбу, которая находится на вентилях и аварийном клапане, а также необходимое для конструкции количество уголков. Далее:

  • выбирается место подсоединения;
  • в трубе вырезается участок равный ширине тройника, минус 2 сантиметра (по 1 см войдет с каждой стороны в тройник);
  • используя паяльник, необходимо разогреть трубу и фитинг до нужного состояния и соединить их (во время соединения проворачивать их нельзя, так как это может нарушить герметичность);
  • используя отрезки водовода разной длины и уголки, делается подводка к патрубкам агрегата;
  • на конец водовода впаивается муфта с резьбой, после чего вся конструкция надежно соединяется.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
