Принцип действия водонагревателей

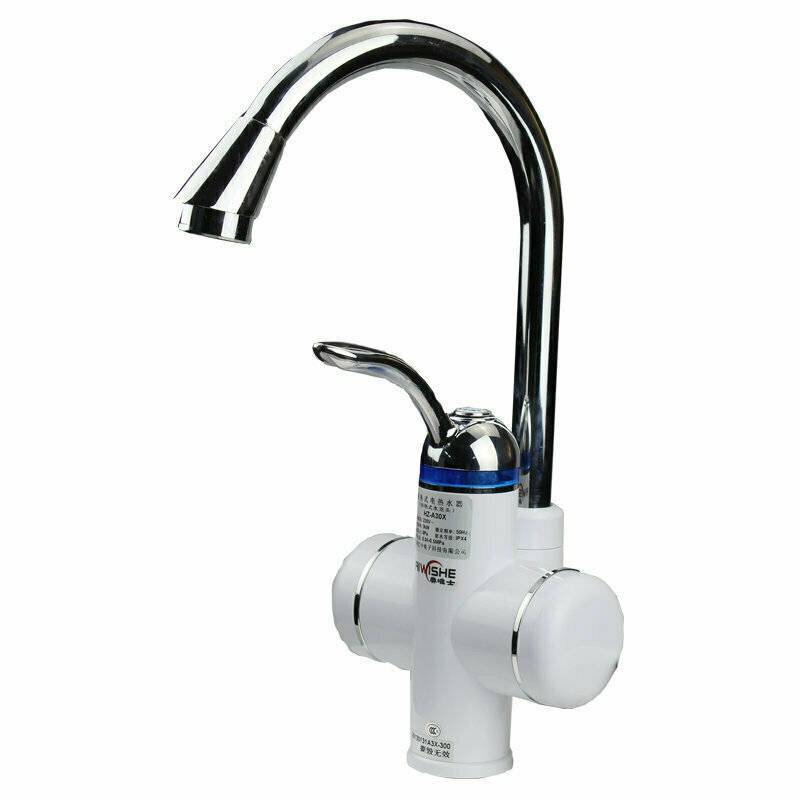

Современный проточный электрический нагреватель воды на кран представляет собой устройство, не дополняющее собой кран, а заменяющее его. Поэтому его определение считается несколько ошибочным. Устройство быстро встраивается в кухонную мойку (или просто в раковину), после чего подключается к электрической сети и к водопроводу. Электрическое подключение выполняется путем обычного провода с вилкой, а для наиболее мощных моделей нужна отдельная линия с подключением без розетки.
Так как такие водонагреватели предназначены для домов, не подключенных к централизованным источникам горячего водоснабжения, нам ничто не мешает встроить такой водонагреватель вместо самого крана.

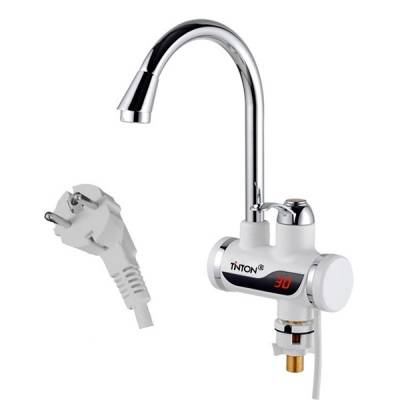

Проточный нагреватель воды с дисплеем для более удобной регулировки температуры горячей воды.
Работают проточные водонагреватели очень легко – после открытия крана с водой включается ТЭН, а еще через несколько секунд из крана начинает течь горячая вода. Температура нагрева для большинства моделей составляет +40-60 градусов. При необходимости, вы сможете отрегулировать температуру по своему усмотрению. Как только кран будет закрыт, поступление горячей воды прекратится, а установленный внутри ТЭН будет отключен.
Проточные нагреватель воды на кран умеют работать и без нагрева – для этого нужно повернуть ручку регулятора в другую сторону. А для того чтобы вы смогли обеспечить тонкую подстройку температуры нагрева, мы рекомендуем вам выбрать модель с раздельными регулировками – здесь одна ручка регулирует напор, а вторая регулирует температуру. В результате вы сможете получить горячую воду с той температурой, с которой вам нужно.
Наибольшее удобство обеспечивают продвинутые нагреватели, оснащенные жидкокристаллическими дисплеями и сенсорными регуляторами. Но за это удобство нужно платить – стоимость таких нагревателей несколько выше. Если вы хотите сэкономить, купите самую простую модель, так как температуру можно отрегулировать и ручкой.
Обзор брендовых моделей
Особым спросом пользуются водонагревательные краны известных торговых марок:
- Delimano (Украина/Италия);
- Supretto (Китай);
- Акватерм (Россия);
- Rapid (Китай).
Delimano. Компания предлагает мгновенный водонагреватель «Аквасистем». Модуль представлен в виде цилиндрического блока с краном-регулятором и изливом.

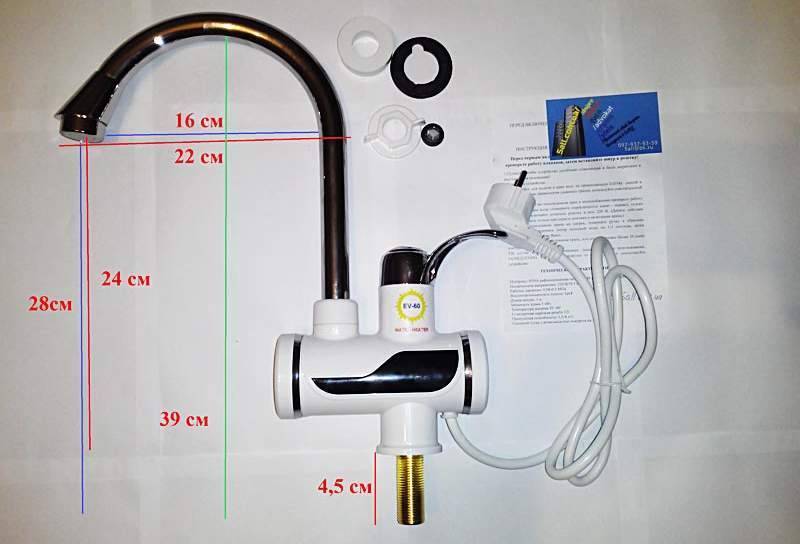

Технические характеристики: длина гусака – 22 см, габариты – 12,5*7*7 см, материал корпуса – пластик/металл, давление – 0,04-0,6 МПа. В комплект помимо термо-крана входят: соединительная вставка, опорное кольцо, прокладка и фиксирующая гайка
Отличительные особенности «Акваситем»:
- быстрый нагрев до +60°С;
- наличие регулятора температурного режима;
- индикаторная лампочка;
- подключение шнура с тыльной стороны корпуса;
- гарантия – 365 дней;
- ориентировочная стоимость – 25-30 у.е.

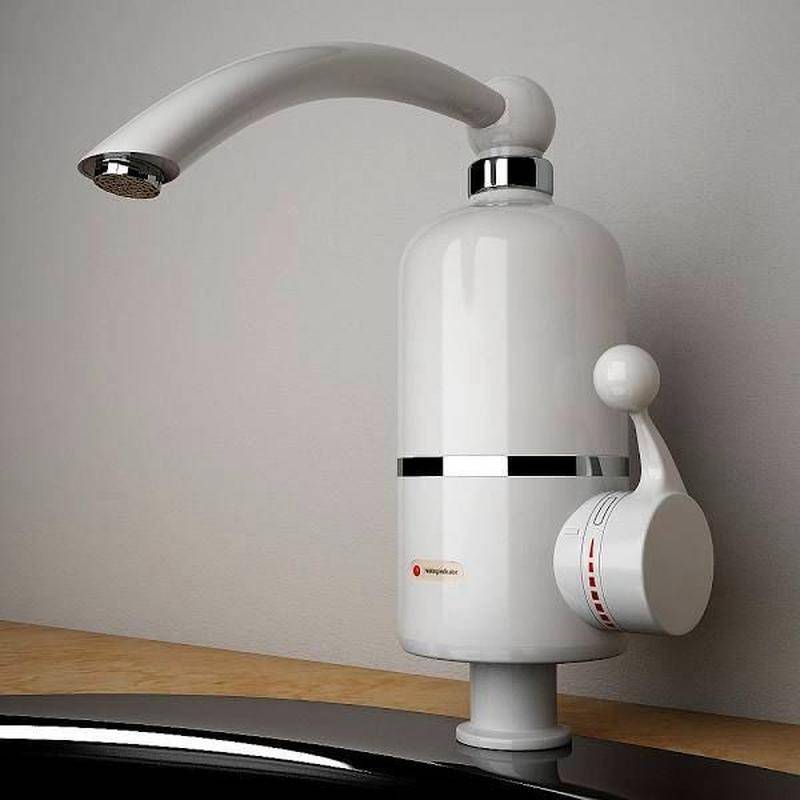

Supretto. Кран выполнен из жаростойкого высокопрочного пластика, внутренние элементы – металл. Прибор оснащен необходимой системой безопасности – конструктив предполагает заземление, защиту от перегрева.
Производительность Supretto зависит от температуры нагрева. Без функции обогрева пропускная способность прибора – 1,5 л/мин, при нагреве до +50°С – 1,3 л/мин
На передней стенке корпуса находится индикатор, рычаг управления размещен сбоку. Стоимость миниатюрного электроприбора – около 30 у.е.

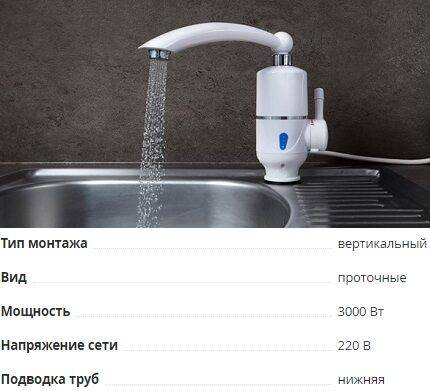

Акватерм. Однорычажный нагревательный кран российской сборки. Отличается высоким дугообразным изливом, наличием фильтра для воды и пластикового аэратора с опцией «Анти-Кальций».
Дополнительные характеристики: керамический картридж, угол разворота крана – 360°, защита от перегрева. Параметры питающей сети: частота 50 Гц, одна фаза
Модель выпускается в 4-х цветах: синий, бордо, белый, беж. Цена вопроса – 50 у.е.
Rapid. Водонагреватели брендовой марки имеют многоуровневую защиту. В эконом-моделях температура регулируется рычагом-джойстиком. В вариантах подороже режим подогрева контролирует электронный датчик.
Особенности проточных кран-модулей Rapid:
- ТЭН из жаропрочного полимера;
- нагревательный керамический диск может функционировать беспрерывно до 5000 часов;
- температура нагрева – 30-60°С;
- заземление основного корпуса.
Во всех моделях нагревательные элементы защищены изолирующим слоем.
Характеристики крана с подогревом RLD-01 от Rapid: вес – 1 кг, скорость нагрева – 5 секунд, напряжение – 220-240 В. Ориентировочная стоимость – 55-60 у.е.
Среди проточников настенного монтажа популярны модели фирм: Kospel, Electrolux, AEG, Bosh, Термекс.
Технические характеристики проточных водонагревателей
Одной из главных характеристик проточных электрических водонагревателей является их пропускная способность. А точнее, производительность — этот параметр зависит от мощности выбранного оборудования. Например, простой нагреватель воды мощностью 3-3,5 кВт обеспечивает производительность в пределах 1,5-2 л/мин. При этом вода должна нагреться до 40-45 градусов.
Обратите внимание, что столь маломощный проточный водонагреватель будет практически бесполезен в холодную зиму, когда опустится температура воды в водопроводе.
Как выбрать проточный водонагреватель по производительности? Если вы планируете приобрести такой прибор исключительно для мытья посуды, присмотритесь к моделям с производительностью 1,5-2 л/мин (не забудьте учесть небольшой запас по мощности на зиму, если будете использовать в холодное время года)
Нужен водонагреватель для комфортного приема душа? Обратите внимание на модели с производительностью 4-5 л/мин. Планируется подключение и одновременной использование двух точек водоразбора? Купите нагреватель воды с производительностью 9-10 л/мин
Таблица расчета производительности проточного водонагревателя в зависимости от его мощности и температуры входящей воды.
А что у нас с мощностью? Как мы уже говорили, лучше всего обращать внимание на производительность, а не на мощность. Если же говорить о соответствии мощности и производительности, то она такова – ТЭНы мощностью 8 кВт готовят воду со скоростью 4,4 л/мин, мощностью 3,5 кВт – 1,9 л/мин, мощностью 4,5 кВт – 2,9 л/мин, мощностью 18 кВт – 10 л/мин (соотношение чуть меньше чем два к одному)
Также нужно обратить внимание на такую характеристику, как тип управления – оно может быть электронным или гидравлическим. Электронное управление позволяет добиться стабильной температуры за счет регулировки степени нагрева и скорости потока
Благодаря этому вы не обожжетесь под душем из-за неожиданного изменения напора или питающего напряжения. Самые простые электронные регуляторы работают лишь при определенном напоре – если напор выйдет из некоего диапазона, температура воды на выходе изменится.
Для контроля температуры некоторые продвинутые водонагреватели оснащаются жидкокристаллическими или светодиодными цифровыми индикаторами.
С гидравлическим управлением дело обстоит хуже – оно никак не реагирует на силу потока воды. Зато здесь имеется ступенчатая или плавная регулировка. Количество позиций зависит от мощности прибора. Как правило, модели со ступенчатой регулировкой и гидравлическим управлением стоят дешевле, нежели их электронные собратья.
Еще одна характеристика – это тип питающей сети. Электрическая сеть для проточновик может быть однофазной или трехфазной. Модели мощностью свыше 9-12 кВт работают исключительно от трехфазной сети, менее мощные модели питаются от однофазной электросети. Некоторые модели водонагревателей, в диапазоне мощности от 5 до 9-12 кВт, могут работать от сети любого типа.
Таблица расчета сечения кабеля и его максимальной длинны в зависимости от мощности прибора.
Характеристики и встроенные модули:
- рабочее давление – от 0,1 до 10 атм;
- ускоренный нагрев – позволяет сократить время от старта проточного водонагревателя до достижения заданной температуры;
- предохранительный клапан – предупредит поломку оборудования;
- степень защиты от воды – некоторые модели имеют защиту от брызг, а некоторые могут противостоять прямому попаданию воды;
- подводка – может быть нижней, верхней или боковой;
- тип установки – вертикальная или горизонтальная;
- самодиагностика – присутствует в продвинутых моделях с электронным управлением;
- подсветка – присутствует в моделях с ЖК-дисплеями;
- индикация – может быть ламповой, светодиодной, с ЖК-дисплеем;
- ограничения температуры нагрева – позволит не обжечься в душе;
- пульт ДУ – возможность регулировки температуры из другого помещения;
- защита от перегрева – предотвратит поломку оборудования при длительной интенсивной работе;
- встроенный фильтр – позволит очистить подготавливаемую воду от примесей.
Выбирая электрический проточный водонагреватель, необходимо ориентироваться не только на технические характеристики, но и на наличие дополнительных опций.
Помните, что дополнительные опции и модули оказывают существенное влияние на конечную стоимость электрических проточных водонагревателей.
Достоинства и недостатки электрокрана для нагрева воды
Самый очевидный плюс проточного водонагревателя — компактность. Его можно установить в любом доступном месте. Точнее, его можно разместить в наиболее удобной точке — в раковине, ванной или прямо с точкой водоразбора. Другим важным преимуществом является использование электроэнергии в момент прохода воды через нагреватель — система может поддерживать нужную температуру независимо от давления воды и исходной температуры. Хотя с другой стороны это и есть главный минус — высокое потребление электроэнергии на нагрев. Именно этот фактор является сдерживающим для многих покупателей.
Конструкция водонагревателей на кран
Проточный электронагреватель, устанавливаемый на кран, позволяет быстро решить проблему с горячим водоснабжением. Подобные устройства созданы для тех, кто хочет получить источник горячей воды с минимальными трудовыми и финансовыми затратами. И действительно, на подключение уходят считанные минуты – после этого в доме появляется горячая вода. Как устроены эти необычные водонагреватели?
Мы уже говорили, что первые модели были далеки от какого-либо совершенства – пользоваться ими было неудобно и очень опасно, так как нормальной защиты от удара электрическим током здесь просто не было. Да и дизайн у первых водонагревателей был откровенно топорным – подойдет разве что для очень-очень сельской местности, в которую чудом провели электроэнергию и водопровод.
Сегодня на рынке появились более совершенные проточные электронагреватели, обладающие следующими достоинствами:
- Наличие защиты от поражения электрическим током;
- Наличие регулировки температуры;
- Наличие привлекательного дизайна.
Данный тип водонагревателей состоит из небольшого, но мощного ТЭНа, который подключается в розетку на 220В.
Современный проточный водонагреватель на кран – это вполне безопасное, хоть и чертовски прожорливое устройство, обеспечивающее быструю подготовку горячей воды.
Данный водонагреватель состоит из нескольких частей – мощный ТЭН, регулятор температуры, крепеж с подключением к водопроводу, кран для получения горячей воды и устройство защитного отключения. Также здесь имеются термодатчик, водяной фильтр и реле безопасности – оно позволяет предотвратить включение ТЭНа при отсутствии воды. Отдельные модели оснащаются цифровыми термометрами и сенсорными регуляторами, позволяющими отрегулировать температуру «на ходу».
Некоторые модели водонагревателей на кран дополняются модулями, следящими за давлением – они включают ТЭН только тогда, когда давление в краны отвечает заданным пределам (это позволяет предотвратить выход водонагревателя из строя).
Особенности устройства и работы “проточника”
Миниатюрный водогрей внешне схож с обычным смесителем, отличительный признак – увеличенные габариты. В термостойком корпусе спрятан водонагревательный элемент и множество аппаратуры, отвечающей за безопасность эксплуатации термо-насадки.

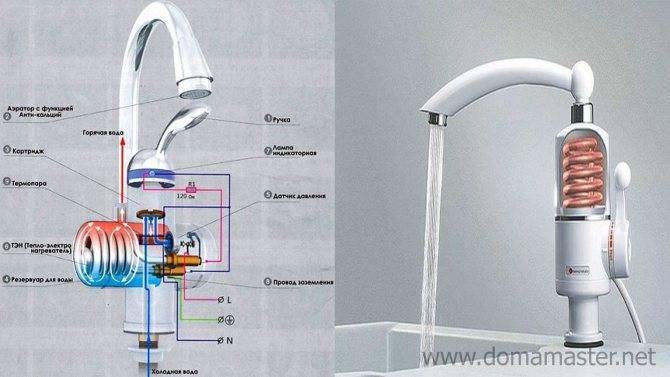

Главные рабочие узлы крана с подогревом: мощный ТЭН, герметичный баллон с отверстиями, термостат, реле поступления воды, гидрозащита, рычаг управления и излив. Некоторые модели дополняются электронным дисплеем и индикаторами температуры
Внутри модуля находится картриджный механизм для регулировки расхода воды и резервуар с мощным электронагревателем. Именно небольшим внутренним объемом бака и высокой мощностью ТЭНа объясняется способность нагревателя в считанные секунды выйти на нужную температуру.
Принцип работы предельно прост. Вода поступает в нагревательный баллон, контактирует с разгоряченной спиралью и уже подогретая подается к изливу смесителя.
В конструкции проточного электрического водонагревателя на кран предусмотрена, так называемая, «группа безопасности».
Комплекс включает следующие элементы:
- Датчик напора. Отключает ТЭН, если давление в сети не превышает 0,004 МПа и блокирует работу модуля при повышении значения свыше 0,7 МПа. Чрезмерный напор опасен для внутренних элементов.
- Датчик протока и термореле. Обеспечивают защиту трубчатого электронагревателя от сгорания при прекращении подачи воды. Кроме того, датчик протока отвечает за мгновенный нагрев после открытия крана.
- Автоматический предохранитель. В случае скачка сетевого напряжения сверх нормы или при коротком замыкании внутри модуля, подача тока прекращается.
Большинство проточников оснащены защитой от гидроударов – в корпусе прибора размещен эластичный пластик и силиконовый демпфер.
Ответственные производители дополняют изделия встроенным УЗО для максимальной безопасности пользователей и недопущения поражения током при пробое ТЭНа
Принцип работы
В качестве дополнения к обычному крану такие водонагреватели рассматривать нельзя. Они выступают как альтернатива ему. С помощью устройства можно легко заменить обычный смеситель. Такую конструкцию устанавливают непосредственно в кухонную мойку, а после этого выполняют подключение к водопроводу и сети электроснабжения. Чтобы начать использовать прибор, необходимо подключить провод к обычной розетке.
Смотрите так же: подключение стационарного водонагревателя своими руками.
Функционирование устройств отличается простотой. Когда пользователь включает кран с водой, то прибор начинает работу в автоматическом режиме. Проходит несколько секунд, и из крана течет горячая вода. Значительное число моделей, предлагаемых в магазинах, в состоянии нагревать воду до +40…+60°С. Однако имеется возможность регулировать степень нагрева.
Плюсы и минусы портативных водонагревателей
Проточные водонагреватели обладают следующими достоинствами:
- Очень компактные размеры. Очевидно, что приборчик размером со смеситель не идет ни в какое сравнение с бойлером объемом 50 или 100 л.
- Из первого пункта проистекает и второй — простота установки.
- Третий «плюс» — возможность беспрерывно получать горячую воду сколь угодно долго. Бойлер, как известно, израсходовав запас нагретой воды нуждается в некотором перерыве для подготовки новой порции.
Почему же тогда вместо бойлеров повсеместно не устанавливают проточники? Все из-за одного-единственного, но очень существенного недостатка: чтобы греть воду в проточном режиме, требуется внушительная электрическая мощность.
Если бойлер при мощности в 1,5 кВт легко может обслужить, пусть даже в течение ограниченного времени, две или три точки водоразбора, то проточного водонагревателя даже при мощности 7 кВт с трудом хватает на одну (см. ниже расчет производительности). При этом столь высокая нагрузка значительно повышает требования к домашней проводке и электросети в целом.
Вопрос-ответ
Можно ли подключать водонагреватели к обычной розетке без заземления?
Нет нельзя. При эксплуатации прибора без заземления перестаёт действовать гарантия производителя. В случае повреждения изоляции водонагревателя человек может получить сильный удар электрическим током с непредсказуемыми последствиями.
Может ли быть поражение электрическим током при пользовании проточными обогревателями?
Поражение электрическим током возможно только при неправильной установки и эксплуатации прибора. Производители гарантируют безопасность своих водонагревателей.
Нужно ли проводить техническое обслуживание приборов?
По мере необходимости нужно протирать корпус водонагревателей салфеткой для очистки его от загрязнений и чистить душевую насадку от накипи. Более сложного технического обслуживания приборам не требуется.
Можно ли эксплуатировать электронные проточные водонагреватели без фильтра для воды?
Производители категорически не рекомендуют использовать модели этого типа без фильтров очистки воды.
Водонагреватель какого типа лучше установить в загородном доме?
Оптимальным вариантом для установки в загородных домах являются устройства безнапорного типа с мощностью не более 3,5 кВт.
Нюансы установки водонагревателя на кран
На самом деле, ничего сложного тут нет, особенно если монтаж производится на уже готовый пункт водоразбора — мойку на кухне или в ванной. Если нагреватель пристенный, то каким образом крепить его на стену — дело техники и зависит от материала основания. Компактные решения, насадки-нагреватели воды на кран, представляющие собой также и смеситель, установить ещё проще. Монтируются они точно так же, как и обычный смеситель. От крана с холодным водоснабжением подводится гибкий шланг, подключаемый к прибору. Сам прибор крепится в отверстие на мойке, точно так же, как и смеситель. Единственная сложность — нужно подвести электрическую розетку, которая должна быть заземлена.
Преимущества и недостатки
Любые устройства имеют наряду с положительными моментами и отрицательные стороны. Портативные водонагреватели на кран в этом плане не являются исключением. Потребителей привлекают в них:
- Незначительные размеры. Если ванная комната имеет маленькую площадь, то такой прибор будет идеальным решением. Нагреватель займет только место, необходимое под смеситель в раковине или мойке на кухне.
- Высокая скорость нагрева. Вне зависимости от показателей мощности любой прибор может разогреть воду до нужной температуры за 30 секунд. Этим не могут похвастаться даже накопительные устройства, в случае с которыми, чтобы иметь в кране горячую воду, устройство следует включить заранее, и лучше всего это сделать за полчаса до начала использования.
- Постоянный контроль уровня нагрева. В современных моделях степень нагрева контролируется с помощью специального индикатора. Он постоянно отслеживает ситуацию и в случае необходимости вносит коррективы в работу нагревательных элементов.
- Эстетичный внешний вид. Во многих торговых заведениях, которые предлагают подобные устройства, они доступны в широком ассортименте. Можно выбрать дизайн и цветовую гамму. Помимо этого, приборы отличаются своими формами и имеют разнообразную конструкцию вентилей.
Простота в использовании и экономность – главные плюсы проточных нагревателей
- Простота монтажа. Процедура установки ничем не отличается от монтажа обычного смесителя. Отличие лишь в том, что это приспособление необходимо подключать к электросети. Другая особенность — наличие у конструкции заземления.
- Высокая эффективность. Вхолостую такой нагреватель никогда не работает. Он функционирует только «по факту». Если пользователь выключил кран, то электричество не расходуется.
- Низкая стоимость. Цена на приборы гораздо ниже, чем на накопительные устройства для нагрева воды. Поэтому их выбирают многие люди, которым необходимо иметь бесперебойное горячее водоснабжение.
https://youtube.com/watch?v=U6NekXLIGJM
Среди недостатков всех моделей можно выделить следующие:
- Высокая энергоемкость. Обычная их мощность составляет 2,5−4,5 кВт. Использование такого оборудования в городской квартире существенно увеличивает счета за электричество, особенно если прибор используется часто.
- Другой минус заключается в ограниченной пропускной способности. Это означает, что за минуту количество проходящей через кран нагретой воды составляет всего 6 л. При работе устройства возникает серьёзная нагрузка на электрическую сеть. Поэтому если в здании проложена старая проводка, то при установке такого прибора желательно проложить отдельную сеть. В противном случае велик риск замыкания.
- Еще один негативный момент заключается в то, что термокран можно применять для обслуживания только одной точки водозабора. Горячую воду, которая течет из него, нельзя разделить на несколько потоков, поэтому у пользователя нет возможности одновременно использовать её и для мытья посуды, и для приема водных процедур.
- Следует отметить, что ремонт подобных устройств — большая проблема. Если произошла поломка, восстановление прибора невозможно. Единственное решение — выбросить прибор и приобрести новый.
Топ 5 моделей проточных электрических водонагревателей
Упростить процесс выбора качественного проточного водонагревателя можно, если руководствоваться рекомендациями реальных покупателей этого вида электрических приборов. Наибольшей популярностью у населения пользуются следующие модели:
Electrolux Smartfix
Electrolux Smartfix
Мощный, компактный и недорогой водогрейный прибор. Производительность водонагревателя составляет 3,7 литра в минуту. Гидравлическая система управления устройством позволяет выбрать 1 из 3 температурных режима. Потребление электричества при переключении режимов также меняется соответственно. Прибор имеет встроенную систему защиты от перегрева, а также комплект, состоящий из водопроводного крана, душевого шланга и насадки. Основным недостатком этого устройства является только отсутствие возможности подключения более 1 водоразборной точки. Также следует учесть тот факт, что водонагреватель этой модели будет работать только в том случае, если в водопроводе будет обеспечено минимально давление жидкости в 0,04 Бар.
Timberk WHEL
Timberk WHEL
Эта модель проточного электрического водонагревателя от известного скандинавского бренда имеет отличные эксплуатационные характеристики. Несмотря на ограничение в использовании устройства более чем в одной точке водоразбора, прибор является очень популярным у покупателей, по причине небольшой стоимости и высокой производительности. При этом, компактные размеры устройства позволяют осуществить монтаж в любой точке ванной комнаты или кухни. Вес прибора также небольшой и составляет всего 1,19 кг. Этот прибор позволяет осуществлять нагрев воды от 16 до 60 градусов с интенсивностью до 4,5 л/мин, но только при условии подключения к водопроводу с минимальным давлением 0,03 Бар.
Hyundai H-IWR1
Hyundai H-IWR1
Проточный водонагреватель, предназначенный для установки только для одной точки потребления. Прибор укомплектован стандартными насадками, поэтому его можно будет использовать сразу после подключения к системе водоснабжения и электрической сети. Производительность водогрейного устройства составляет 3,6л/мин при мощности 5,5 кВт. Проточный прибор имеет встроенную защиту от перегрева, поэтому весь процесс управления заключается только в механической установке максимальной температуры нагрева воды.
CLAGE CEX 9
CLAGE CEX 9
Водонагреватель CLAGE CEX 9 рассчитан на работу под большим давлением, поэтому его можно установить таким образом, чтобы можно было обеспечить все водоразборные точки достаточным количеством горячей воды. Конечно, высокая производительность отразилась на стоимости водогрейного оборудования. Цена водонагревателя этой модели примерно в 10 раз выше небольших моделей устанавливаемых непосредственно в водоразборной точке. Мощность водогрейной оборудования устанавливается на стадии монтажа. Нагреватель может работ в режиме 6 или 8 кВт, но даже при повышенной мощности устройству, для нормальной работы, достаточно напряжения 220 В.
STIEBEL ELTRON
STIEBEL ELTRON
Проточный водонагреватель мощностью 24 кВт позволяет обеспечить одну или несколько водоразборных точек. Производительность нагрева составляет не менее 12 л/мин, при разнице входящей и выходящей жидкости в 28 градусов Цельсия. Благодаря установленному нагревательному элементу из высококачественной меди удаётся добиться безотказной работы устройства в течение длительного времени. Также в водогрейную систему встроена защита от перегрева, что также позволит сохранить работоспособность прибора в случае отказа основных регулирующих нагрев элементов. Наличие подведённого трёхфазного тока, является обязательным условием для подключения STIEBEL ELTRON, поэтому выбирайте этот вид проточных водонагревателей только для установки в частном доме.
Отличие проточного водонагревателя от накопительного заключается, прежде всего, в быстром нагреве воды, при этом количество горячей жидкости может быть неограниченным. Именно эти преимущества являются основными при выборе автономной системы горячего водоснабжения этого типа.
