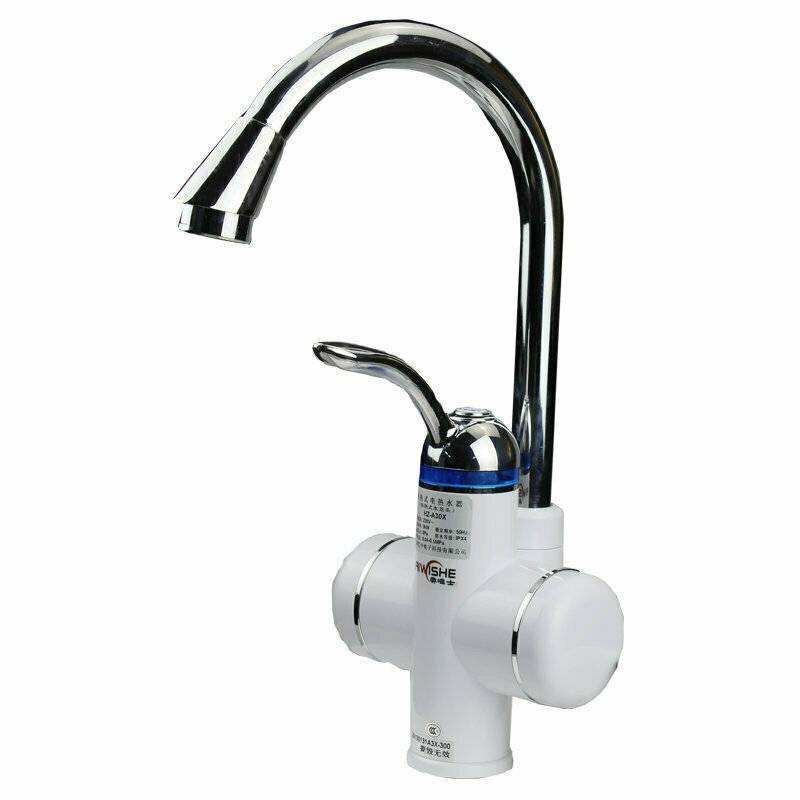

Проточный водонагреватель электрический на кран — характеристики, модели, выбор и монтаж

Вопрос-ответ

Можно ли подключать водонагреватели к обычной розетке без заземления?

Нет нельзя. При эксплуатации прибора без заземления перестаёт действовать гарантия производителя. В случае повреждения изоляции водонагревателя человек может получить сильный удар электрическим током с непредсказуемыми последствиями.

Может ли быть поражение электрическим током при пользовании проточными обогревателями?

Поражение электрическим током возможно только при неправильной установки и эксплуатации прибора. Производители гарантируют безопасность своих водонагревателей.

Нужно ли проводить техническое обслуживание приборов?

По мере необходимости нужно протирать корпус водонагревателей салфеткой для очистки его от загрязнений и чистить душевую насадку от накипи. Более сложного технического обслуживания приборам не требуется.

Можно ли эксплуатировать электронные проточные водонагреватели без фильтра для воды?

Производители категорически не рекомендуют использовать модели этого типа без фильтров очистки воды.

Водонагреватель какого типа лучше установить в загородном доме?

Оптимальным вариантом для установки в загородных домах являются устройства безнапорного типа с мощностью не более 3,5 кВт.

Что такое проточный нагреватель?

Проточный нагреватель – это простая конструкция, основой которой является зона передачи тепла, где расположен нагревательный элемент определенного типа.

В приборе используется одна из следующих разновидностей нагревателей:

БК 1хБет выпустила приложение, теперь уже официально можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

• ТЭН – это классический вариант конструкции. Внутри него установлена проволочная спираль.
• Трубчатые нагреватели являются усовершенствованными конструкциями. По сути, это катушка индуктивности во влагозащитном корпусе. Они имеют высокое КПД, что позволяет подогревать воду до значительной температуры.
• Высокотехнологичным решением являются агрегаты с индукционным нагревом. Система состоит из электромагнитной катушки и сердечника, накаляемого токами Фуко.

Для регулировки температуры жидкости пользователем приборы укомплектованы различными контрольными схемами. Нагреватели в обязательном порядке имеют системы безопасности, которые предотвращают закипание воды и ее нагрев до высоких значений. Они также уберегут прибор от работы в холостую, короткого замыкания и многих других проблем.

Что нужно знать о видах проточных нагревателей

Хотя производители предлагают большой выбор водонагревателей проточного типа, по типу установки и особенностям функционирования их можно разделить на две большие группы: напорные и безнапорные.

Напорные модели монтируются в стояк водопровода, они предназначены для одновременного обеспечения горячей водой нескольких точек потребления.

Проточные водонагреватели напорного типа подключают непосредственно к системе водоснабжения дома или квартиры. Они могут обслуживать сразу несколько точек потребления горячей воды

Устройство снабжено входом для холодной воды и выходом для горячей, с которого по трубам вода поступает к местам потребления.

Таким образом, если с помощью проточного нагревателя предполагается обеспечить горячей водой всю квартиру или весь дом, имеет смысл остановить выбор именно на напорном водонагревателе.

Безнапорные проточные водонагреватели обычно отличаются малой мощностью, умеренной ценой и высокой популярностью. Устройство снабжено специальными насадками, например, лейкой для душа

Безнапорные устройства используют в тех случаях, когда в горячем водоснабжении нуждается только одна конкретная точка потребления. Обычно это душевая кабинка или ванна, раковина на кухне и т.п.

Устройство устанавливают в непосредственной близости от точки потребления горячей воды, холодная вода поступает через входной патрубок, а горячая подается через специальную насадку, например,через лейку для душа. Нагреватели этого типа – популярный выбор для летней дачи.

Виды проточных водонагревателей

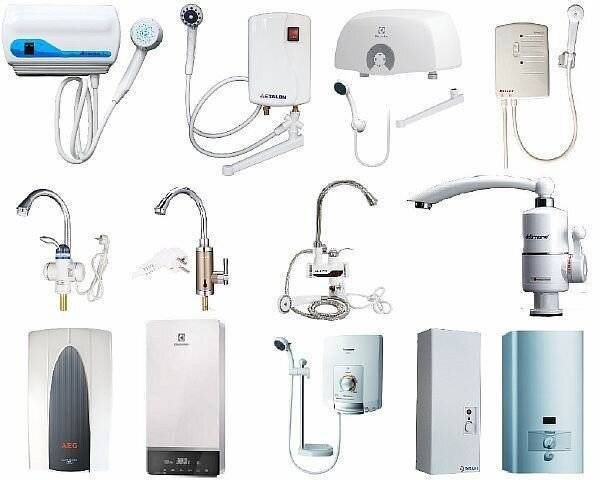

На отечественном рынке широко представлены два вида электроводонагревателей: напорные (закрытые) и безнапорные (открытые).

Напорные

Такие нагреватели работают под давлением. Назначение — обслуживание нескольких точек водоразбора одновременно. Главное требование — обеспечить необходимое давление в водопроводной магистрали. Приборы мощностью до 12 кВт могут подключаться к однофазным электросетям. Более мощные от 3 до 30 кВт — к трехфазным системам электроснабжения.

Напорный проточный водонагреватель

Достоинства:

1. Способность поддерживать нужный нагрев и точно доводить температуру воды до заданных показателей;
2. Возможность обслуживания нескольких точек водоразбора одновременно;
3. Автоматическое выключение, в зависимости от наличия или отсутствия напора воды.

Недостатки:

1. Большое энергопотребление;
2. Высокая стоимость.

Безнапорные

Открытые нагреватели могут работать при атмосферном давлении в системе. Как правило, устанавливаются непосредственно в точку водоразбора. Характеризуются небольшой мощностью (от 2 до 6 кВт), наличием предусмотренной душевой насадки или крана.

Безнапорное устройство

Достоинства:

1. Небольшая стоимость;
2. Компактность;
3. Простота в установке и эксплуатации;
4. Работают в местах с нестабильным или очень низким давлением воды.

Недостатки:

1. Возможность обслуживания только одной точки водоразбора;
2. Низкая температура нагрева (30°).

Гидравлическое

Модели с таким типом управления характеризуются простотой конструкции, отсутствием регулировки мощности нагревательного элемента. Степень нагрева воды изменяется вручную с помощью регулировки напора. В некоторых моделях производители предусмотрели возможность ступенчатой регулировки мощности нагревательного элемента.

Гидравлическое управление

Достоинства: простота конструкции.

Недостатки: низкая точность степени нагрева воды.

Электронное

Устройства с электронным управлением оснащены терморегулятором, который контролирует температуру нагрева воды самостоятельно согласно заданным параметрам. Электронная система управляет нагревом, учитывая пользовательские настройки и расход жидкости.

Электронное управление

Достоинства:

1. Гибкие настройки;
2. Автоматическое управление температурой нагрева;
3. Возможность снижения затрат на использованную электроэнергию.

Недостатки:

1. Сложность конструкции;
2. Возможны сбои в работе терморегулятора;
3. Плохая ремонтопригодность.

Параметры выбора проточного электрического водонагревателя

Выбирать проточный электрический водонагреватель нужно исходя из наличия свободного места, количества человек в семье и их потребностей в горячей воде.

Проточные модели рекомендуется покупать в небольшие помещения, так как они занимают немного места. Стоят недорого, но потребляют много электроэнергии. Преимущество их в том, что нагревают воду мгновенно. Если она нужна в небольшом количестве и часто, то такой тип подойдет идеально.

При выборе лучшего варианта нужно обратить внимание на несколько характеристик

Прежде всего, нужно учесть мощность. У проточных электрических водонагревателей она может быть от 2,5 до 9 кВт

Выбирая прибор с мощностью более 3,5 кВт, принимают во внимание особенности проводки – в старых домах она не выдержит такого напряжения.
Производительность показывает, сколько литров воды нагревается до максимальной температуры за минуту. Она зависит от мощности самого устройства и напора в водопроводе

Если производительность низкая и включить большой напор, вода будет более холодной.
Должен быть фильтр для воды. Это поможет предотвратить быстрый выход из строя нагревательного элемента из-за повышенной жесткости жидкости.
Тип управления может быть механическим и электронным. У более дешевых устройств температура выставляется вручную. Модели с электронным управлением подстраиваются под меняющийся напор и температуру воды.
Нужно учесть особенности подключения. При высокой мощности обязательно заземление и отдельная электролиния.

Принцип работы

Поскольку проточный бойлер работает с большой мощностью, для подключения потребуется надежная проводка. Стандартное подключение выполняется трехжильным кабелем, где L — фаза, N — ноль, Е — заземление.

После включения техники электричество поступает на датчик протока. Если напор воды в системе достаточный, датчик замыкает контакты. После срабатывает реле ТЭНа, и запускается нагрев. Термодатчики включаются в случае перегрева. Цепь замыкает лампочка на панели, которая светится во время работы бойлера.

Вот подробная схема устройства прибора:

Особенности моделей

Модели различных марок могут различаться по нескольким критериям.

Тип нагревательного элемента:

• Открытый — состоит из пластикового корпуса со спиралью внутри. При подаче питания спираль нагревается и передает тепло проходящему потоку.
• Закрытый — принцип работы тот же, только спираль заключена в корпус из латуни или меди. Является более пожаробезопасным.

Управление:

• Механический (гидравлический) тип. Регулируется с помощью переключателя и имеет 6 режимов мощности. Система состоит из блока и мембраны, которая при потоке смещается и выталкивает кнопку выключения. Минусом механики является неточность — может не сработать при недостаточном напоре.
• Электронный тип. Содержит микропроцессор и датчики. Эта точная система позволяет удерживать заданную температуру, а также подстраивать мощность для экономии энергии.

Разновидности:

• Закрытого типа (напорные). Обеспечивает высокое давление в трубах, чтобы обслуживать несколько точек забора. Вы сможете одновременно использовать душ и смеситель на кухне. При этом температура воды не будет снижаться.
• Открытого типа (безнапорные). Подключаются к одной точке забора. Отличаются компактным корпусом, поэтому их можно устанавливать отдельно на кран или душ.

Как устроен

Проточная модель отличается от накопительного бойлера тем, что в конструкции отсутствует бак для накопления горячей воды. Холодная вода напрямую подается на нагревательные элементы и выходит уже нагретой через смеситель либо кран.

Рассмотрим на примере устройство проточного водонагревателя Термекс:

Как вы видите, электрическая схема нагревателя достаточно простая. Все элементы конструкции можно легко отыскать и приобрести, если аппарат выйдет из строя

Теперь перейдем ко второму, не менее важному вопросу — рассмотрим, как работает проточный водонагреватель

Принцип действия

Итак, на примере предоставленного выше нагревателя от фирмы Термекс рассмотрим его принцип работы.

Подключение к электросети осуществляется трехжильным кабелем, где L — это фаза, N — ноль, а PE либо E — заземление. Далее питание поступает на датчик протока, который срабатывает и замыкает контакты в том случае, если напор воды достаточный для работы. Если же воды нет либо напор очень слабый, включение нагрева не произойдет, в целях безопасности.

В свою очередь при срабатывании датчика протока включается реле управления мощностью, которое отвечает за включение ТЭНов. Датчики температуры, которые расположены дальше в электрической цепи, предназначены для отключения нагревательных элементов при перегреве.

При этом термодатчик Т2 включается после остывания ТЭНов в ручном режиме. Ну и последний элемент конструкции — неоновый индикатор, который отображает процесс нагрева воды.

Вот и весь принцип работы проточного электрического водонагревателя. Если вдруг устройство вышло из строя, воспользуйтесь данной схемой, чтобы найти неисправный элемент.

В других моделях может быть измененная схема работы, к примеру, будет присутствовать терморегулятор, как на изображении ниже.

При подаче холодной воды эта мембрана смещается, тем самым выталкивая рычаг включения через специальный шток. Если же напор слабый, смещение не произойдет и нагрев не включится.

Принцип действия

Итак, на примере предоставленного выше нагревателя от фирмы Термекс рассмотрим его принцип работы.

Подключение к электросети осуществляется трехжильным кабелем, где L — это фаза, N — ноль, а PE либо E — заземление. Далее питание поступает на датчик протока, который срабатывает и замыкает контакты в том случае, если напор воды достаточный для работы. Если же воды нет либо напор очень слабый, включение нагрева не произойдет, в целях безопасности.

В свою очередь при срабатывании датчика протока включается реле управления мощностью, которое отвечает за включение ТЭНов. Датчики температуры, которые расположены дальше в электрической цепи, предназначены для отключения нагревательных элементов при перегреве. При этом термодатчик Т2 включается после остывания ТЭНов в ручном режиме. Ну и последний элемент конструкции — неоновый индикатор, который отображает процесс нагрева воды.

Вот и весь принцип работы проточного электрического водонагревателя. Если вдруг устройство вышло из строя, воспользуйтесь данной схемой, чтобы найти неисправный элемент. В других моделях может быть измененная схема работы, к примеру, будет присутствовать терморегулятор, как на изображении ниже:

Следует также упомянуть о различном принципе работы моделей с электронным и механическим управлением. Первые устроены на базе микропроцессоров и датчиков. Механическое управление представляет собой гидравлический блок с мембраной. При подаче холодной воды эта мембрана смещается, тем самым выталкивая рычаг включения через специальный шток. Если же напор слабый, смещение не произойдет и нагрев не включится.

Напоследок рекомендуем просмотреть видео в котором демонстрируется конструкция и принцип действия рассматриваемых устройств:

Вот мы и рассмотрели устройство и принцип работы электрического проточного водонагревателя. Надеемся, теперь вам стало понятно, как устроен данный нагреватель и за счет чего он работает!

Будет полезно прочитать:

• Как работает счетчик электроэнергии
• Как сделать индукционный котел своими руками
• Заземление в ванной комнате

Рейтинг лучших производителей водонагревателей

Как правильно выбрать водонагреватель для квартиры или дачи? Ниже представлен рейтинг наиболее популярных моделей в трех ценовых категориях.

Бюджетные модели

Средний ценовой сегмент

Премиальные модели

Это интересно: Особенности ремонта квартиры в новостройке

Подводим в жилье горячую воду

Сегодня мы расскажем о том, как правильно подсоединять своими руками обычный смеситель для ванной или кухни к этому интересному устройству. Сразу скажем, что ничего особенного в этом нет, и никаких особых навыков от вас не потребуется. Главное – вы должны понимать принцип его работы, а также иметь знания для работы с электричеством и сантехникой.

Еще один способ совместить воду и электричество – электрический смеситель водонагреватель

Обычно подобные нагревательные агрегаты вешают на стенку, располагая их максимально близко к кухонному смесителю или крану в ванной, таким образом, минимизируя возможные потери тепла. Масса проточного водонагревателя небольшая, поэтому крепления не такие прочные, как у накопительного электрического бака.

Проточный водонагреватель смеситель от компании Dafi

Достаточно установить простые кронштейны и винты. Устанавливают проточные нагревательные устройства над или под раковиной. Схема подключения для обоих случаев всегда есть в инструкции, идущей в комплекте с устройством.

Подключение водонагревателя к смесителю в ванной производится с помощью водопроводного шланга

Характеристики оборудования

Проточный электрический водонагреватель смеситель для дома и квартиры

Самостоятельная установка

Первый шаг – подготовка необходимых для работы инструментов. Все манипуляции необходимо проводить согласно рекомендаций производителя и представленных схем.

Водонагреватель смеситель и кран для кухни

Знайте, на выходе проточного водонагревателя должна быть обязательно установлена обычная или душевая лейка, иначе он не будет успевать нагревать проток.

Материалы и инструменты помимо водонагревателя:

1. Душевой шланг, который необходимо подсоединить к смесителю.
2. Перфоратор и сверло для бетона.
3. Шурупы и дюбели.
4. Медный электропровод с тремя обособленными жилами соответствующего сечения.
5. Гаечный ключ.
6. Шуруповерт или отвертка.
7. Плоскогубцы.
8. Сантехническая лента фум.

Электрический водонагреватель со смесителем

Для стационарной установки:

1. Тройник для отвода воды из водопровода к бойлеру.
2. Кран для перекрывания воды на входе прибора.
3. Шланг от водопровода к устройству.

Насадка водонагреватель на смеситель для умывальника

Процесс

Инструкция проста:

1. Наметьте на стене места для установки прибора.
2. Просверлите отверстия и установите в них дюбеля.
3. Для монтажа и подсоединение прибора есть два способа:

• использовать душевой шланг, тогда можно отключать его, когда пойдет горячая вода из водопровода. Использовать для этого можно смеситель – в положении «душ» будет поступать вода из водонагревателя, «кран» – из крана;
• установка в квартирную систему водопровода. В этом случае необходимо поставить отдельный кран на входе в нагреватель.

Подробнее рассмотрим второй вариант:

1. Перекройте холодную воду.
2. Установите отводной переходник в намеченном месте.
3. Электропроводку подключайте согласно инструкции производителя.

Кухонный смеситель для безнапорных водонагревателей

1. Установите водонагреватель на стену.
2. Подведите к нему трубу от водопроводной системы через кран или специальный переходник, зависит от планируемой системы.
3. Подключите к нагревателю смеситель. Если проточный водонагреватель расположен на некотором расстоянии от раковины, используйте для этого гибкий шланг, закрепив его на дополнительном кронштейне рядом с умывальником, чтобы кран не доставлял неудобства.
4. Проверьте работоспособность системы. Включите небольшой напор воды и питание нагревателя. Через несколько секунд начнет идти теплая, а затем горячая вода. Напором можно регулировать ее температуру.

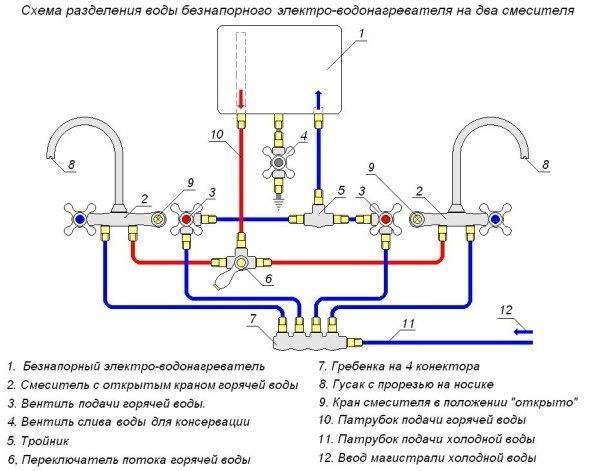

На фото – распределительная схема на два смесителя

Следует также помнить, что проточный водонагреватель не будет выдавать воду определенной температуры. Он только может подогревать ее на несколько десятков градусов, например, на 20. В этой связи температура выходящей воды летом и зимой будет разной.

Виды и подключение к водопроводу и электричеству

Есть два основных вида проточных электроводонагревателей: напорные и безнапорные. Напорные называются еще системными и в названии часто имеют слово Sistem. Они подключаются в разрыв водопроводной трубы, как правило, имеют большую мощность и могут обеспечить горячей водой две и более точки водоразбора.

Безнапорные или индивидуальные проточные водонагреватели подключаются как обычная бытовая техника — через гибкий шланг или отводом водопроводной трубы. Снабжают подогретой водой одну точку, имеют относительно небольшие мощности (3-7 кВт) и невысокую стоимость. Существуют они в разных формах:

• в виде отдельного прибора (чаще всего — прямоугольная пластиковая коробка), который закрепляется рядом с мойкой или душем;
• насадки на кран;

• кран с элеткроподогревом воды.

Если вам необходимо переждать несколько недель отключения горячего водоснабжения, можно поставить индивидуальный безнапорный электрический проточный водонагреватель любого вида. Если же снабжение горячей водой требуется постоянное, более рациональной будет установка напорного агрегата.

Подключение напорного водонагревателя к водопроводу

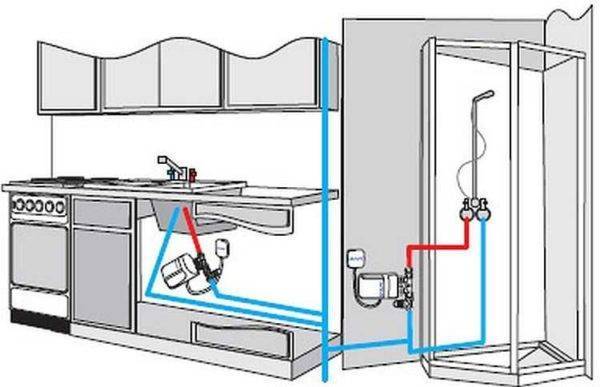

Напорные или системные электроводонагреватели подключаются к существующей системе водоснабжения в разрыв трубы. Они врезаются при помощи тройника, который устанавливается до первого ответвления. На входе холодной и горячей воды ставятся отсечные шаровые краны. Они отключают прибор, если есть централизованное горячее водоснабжение. Еще эти краны нужны для того, чтобы при необходимости устройство можно было снять для ремонта или замены.

Подключение системного электрического проточного водонагревателя к водопроводу

Качество водопроводной воды оставляет желать лучшего и врезать нагреватель лучше после фильтра. Если фильтра на входе в квартиру нет, его желательно установить или сразу после ответвления на квартиру, или уже перед водонагревателем.

В частном доме такой агрегат будет работать при наличии насосной станции или собранной самостоятельно системы с гидроаккумулятором. Врезается он после всех фильтров, с выхода идет разводка на потребителей.

Подключение безнапорного к воде

Безнапорный (индивидуальный) электрический проточный водонагреватель стандартного вида подключается как обычный бытовой прибор. Должен быть отвод от водопровода с краном и резьбой на конце. При помощи гибкого шланга в оплетке устройство соединяется с водопроводом.

Как подключить к водопроводу безнапорный нагреватель

Насадки на кран для нагрева воды — немногочисленная группа. Они в основном накручиваются на резьбу на конце излива (гусака). Для этого сначала откручивается сетка, которая обычно там установлена.

Насадка на кран для нагрева воды Polaris SMART P 5.5

Еще некоторое время тому назад их было довольно много, но отличались они невысокой эффективностью. Сама насадка имеет солидные размеры и на низкий кран ее не прицепишь — мешает. К тому же на рынке появились краны с электроподогревом воды, которые лучше греют воду, имеют возможность регулировки температуры и более удобны в обращении. Они устанавливаются на место обычного крана на мойке или раковине. Единственное чем отличается установка — необходимостью электрического подключения.

 Электрическое подключение

Любой электрический проточный водонагреватель — устройство мощное и требует наличия отдельной линии электропитания. В качестве исключения можно подключить в линию, которая идет на электроплиту — линия по параметрам подходит. Только в этом случае надо следить, чтобы плита и проточный водонагреватель не включались в работу одновременно, иначе автомат сработает по перегрузке.

Подключение проточного электроводонагревателя стандартное — от щитка фаза из ноль заводятся на двухконтактное УЗО (обязательно разрывать и фазу и ноль), затем фаза заводится еще и на автомат и только после этого подается к потребителю.

Подключение проточного водонагревателя к электричеству

Само подключение может выполняться через трехконтактную вилку с розеткой с обязательным подключением заземления. Можно также установить контактную пластину или подключить кабель напрямую на соответствующие входы нагревателя.

Тянут линию электропитания медным проводом (моножила):

• до 7 кВт сечение 3,5 мм;
• от 7 до 12 кВт — 4 мм.

Автомат подбирают по максимальному потребляемому току (есть в технических характеристиках). Берут ближайший больший номинал (если взять меньший будет много лишних срабатываний — каждый раз при переходе на максимальную мощность). УЗО берут на ступень выше по номиналу, ток утечки — 10 мА.

Подробнее о подборе номиналов автоматов защиты тут.

Обзор брендовых моделей

Особым спросом пользуются водонагревательные краны известных торговых марок:

• Delimano (Украина/Италия);
• Supretto (Китай);
• Акватерм (Россия);
• Rapid (Китай).

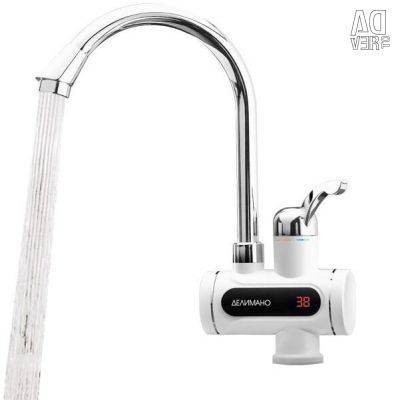

Delimano. Компания предлагает мгновенный водонагреватель «Аквасистем». Модуль представлен в виде цилиндрического блока с краном-регулятором и изливом.

Технические характеристики: длина гусака – 22 см, габариты – 12,5*7*7 см, материал корпуса – пластик/металл, давление – 0,04-0,6 МПа. В комплект помимо термо-крана входят: соединительная вставка, опорное кольцо, прокладка и фиксирующая гайка

Отличительные особенности «Акваситем»:

• быстрый нагрев до +60°С;
• наличие регулятора температурного режима;
• индикаторная лампочка;
• подключение шнура с тыльной стороны корпуса;
• гарантия – 365 дней;
• ориентировочная стоимость – 25-30 у.е.

Supretto. Кран выполнен из жаростойкого высокопрочного пластика, внутренние элементы – металл. Прибор оснащен необходимой системой безопасности – конструктив предполагает заземление, защиту от перегрева.

Производительность Supretto зависит от температуры нагрева. Без функции обогрева пропускная способность прибора – 1,5 л/мин, при нагреве до +50°С – 1,3 л/мин

На передней стенке корпуса находится индикатор, рычаг управления размещен сбоку. Стоимость миниатюрного электроприбора – около 30 у.е.

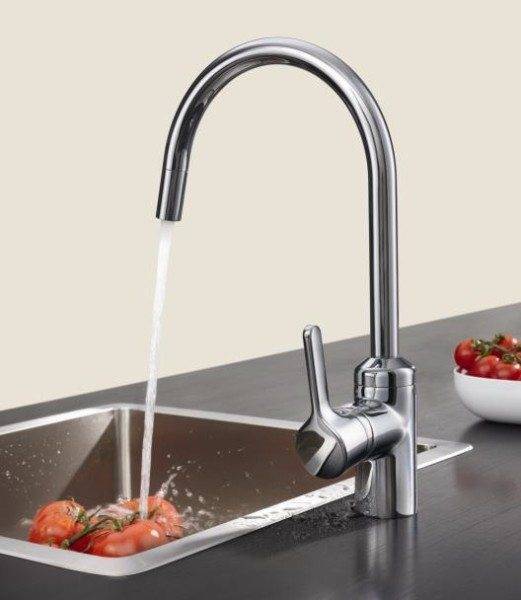

Акватерм. Однорычажный нагревательный кран российской сборки. Отличается высоким дугообразным изливом, наличием фильтра для воды и пластикового аэратора с опцией «Анти-Кальций».

Дополнительные характеристики: керамический картридж, угол разворота крана – 360°, защита от перегрева. Параметры питающей сети: частота 50 Гц, одна фаза

Модель выпускается в 4-х цветах: синий, бордо, белый, беж. Цена вопроса – 50 у.е.

Rapid. Водонагреватели брендовой марки имеют многоуровневую защиту. В эконом-моделях температура регулируется рычагом-джойстиком. В вариантах подороже режим подогрева контролирует электронный датчик.

Особенности проточных кран-модулей Rapid:

• ТЭН из жаропрочного полимера;
• нагревательный керамический диск может функционировать беспрерывно до 5000 часов;
• температура нагрева – 30-60°С;
• заземление основного корпуса.

Во всех моделях нагревательные элементы защищены изолирующим слоем.

Характеристики крана с подогревом RLD-01 от Rapid: вес – 1 кг, скорость нагрева – 5 секунд, напряжение – 220-240 В. Ориентировочная стоимость – 55-60 у.е.

Среди проточников настенного монтажа популярны модели фирм: Kospel, Electrolux, AEG, Bosh, Термекс.

Рекомендуем:

«Антикошка»: сетка на окно для защиты домашних питомцев Водонагреватель проточный электрический на кран Установка проточного водонагревателя своими руками: пошаговый инструктаж Какой водонагреватель выбрать для квартиры или дома Проточные газовые водонагреватели: ТОП-12 моделей + рекомендации по выбору техники Подключение накопительного водонагревателя своими руками: схемы, этапы работ Экостиль в интерьере дома и квартиры: объятья природы в царстве урбанизации Электрические проточные водонагреватели: ТОП-12 популярных водогреев + рекомендации покупателям Какой водонагреватель лучше купить в квартиру — ТОП-10 популярных моделей Бойлер косвенного нагрева: принцип работы, выбор модели и особенности монтажа
