Какое УЗО поставить в частном доме: пример подбора + советы по выбору

Как подключить УЗО и автоматы?

Вообще в монтаже подобной автоматики существует 4 варианта подключения:

  • схема подключения УЗО в однофазной сети;
  • схема подключения трехфазного УЗО с занулением;
  • подключение УЗО и автомата;
  • схема без нейтрали и он же к однофазной двухпроводной сети.

Сейчас попробуем понять эти 4 подключения, разобравшись с ними пошагово.

  1. Самый распространенный и простой вариант подключения. Основная задача, посмотрев технический паспорт или схему на самом устройстве, — определить контакты входа-выхода фазы и нуля. Обычно они отмечены так: 1, 2 — входной и выходной фазы соответственно, N — ноль. Нужно помнить, что направление фазного и нулевого провода должны быть одинаковы. Между прибором и электросчетчиком необходим автомат — он избавит от перерасхода кВт/ч. Кстати, неправильная полярность подключения моментально выведет прибор из строя.
  2. Четырехполюсное УЗО к сети с тремя фазами и нейтралью. Способ подключения практически не отличается от предыдущего, с той лишь разницей, что нулевая клемма может находиться с другой стороны. Глядя на схему монтажа, производятся те же действия, соблюдая цветовую маркировку проводов.
  3. Трехфазное УЗО без выхода нулевого провода. Подобное подключение часто осуществляется при необходимости защитить от замыкания обмоток двигателя. Ввод напряжения производится по той же схеме, как и в предыдущем случае. На выходе фазные провода идут на двигатель, нулевой не выводится. Потребитель необходимо заземлить.
  4. Нерационально и нецелесообразно, но иногда другого выхода нет. Однофазная линия подключается на четырехполюсный прибор согласно схеме, из которой удалены 2 фазы. Причем фазный провод должен идти именно по ближайшим с нулем клеммам.

Попробуем разобрать самые распространенные способы правильного подключения более детально.

Двухполюсное УЗО к однофазной сети

Многоуровневая защита на двухполюсниках УЗО в двухпроводной сети, как уже говорилось, — довольно несложный вариант, в котором принципиальных отличий нет, будет ли это подключение УЗО с заземлением, либо же подобного в помещениях не предусмотрено, и будет производиться подключение УЗО без заземления. Основная задача мастера — не только все правильно смонтировать в силовом щите, но и грамотно развести проводку в помещениях, не допуская заземления нейтрали

Если устанавливается несколько защитных устройств, то очень важно следить за тем, чтобы между нулевыми и фазными жилами, идущими от одного устройства, не было контакта с жилами другого. В противном случае будут происходить периодические отключения без всяких видимых причин

Схема подключения УЗО в квартире не предусматривает его установку перед прибором учета электроэнергии. Конечно, никакими неполадками это не грозит, и оно будет вполне исправно работать, но первая же проверка контролирующей учет электроэнергии организации плавно перетечет в приличный штраф. Дело в том, что тут возникает возможность несанкционированного подключения и кражи электроэнергии, а потому рисковать так не стоит. То же касается и подключения параллельно счетчику. УЗО идет всегда после счетчика с возможным включением между ними автомата (что желательно).

Чтобы проверить, как работает УЗО, необходимо включить автоматические отсекатели (ОЗУ) и нажать кнопку «Тест». Если все хорошо, защита должна сработать.

И еще один вариант подключения, который наиболее распространен.

Четырехполюсное УЗО на три фазы и нейтраль

Схема подключения четырехполюсника Подключение трехфазного УЗО чаще всего используется в частных домах. Причина понятна — ведь бывает необходимо подключение различных станков, насосов и т.п. В таком случае имеет смысл установки устройства защитного отключения непосредственно после электросчетчика, а уже от него — дальнейшей разводки по двухполюсникам на линии в 220 В.

Вообще четырехполюсники обычно рассчитываются на большие перегрузки, и от поражения электрическим током подобная защита не спасет, ведь его основная задача — это защита оборудования. Именно потому однофазные линии, отходящие от него, необходимо защитить отдельно.

При монтаже важно соблюдение цветовой маркировки проводников — это поможет не скоммутировать на одного потребителя фазу от одного защитного устройства, а ноль от другого. Также необходимо следить за отсутствием заземления нейтрали

Также необходимо следить за отсутствием заземления нейтрали.

Подключение УЗО в квартире

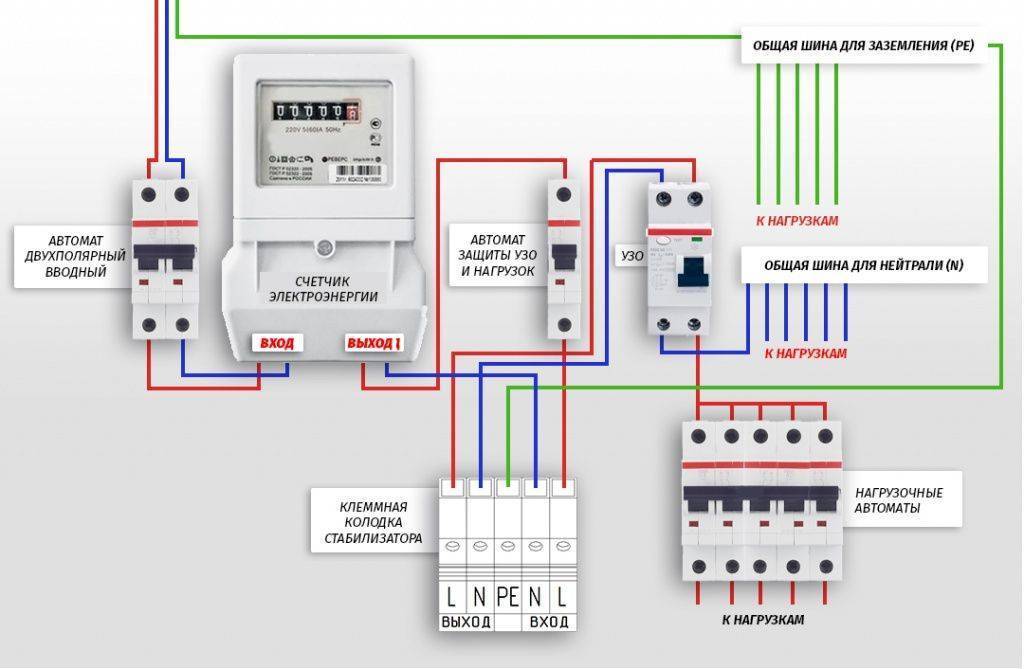

Типовая схема подключения УЗО в квартире приведена на рисунке. Видно, что общее УЗО включается как можно ближе к вводу, но после счетчика и главного (подъездного) автомата.

Там же на врезке показано, что в системе TN-C общее УЗО включать нельзя. При необходимости отдельных УЗО для групп потребителей их включают сразу же ЗА соответствующими автоматами, выделено желтым на рисунке.

Номинальный ток вторичных УЗО берут на ступень-две выше, чем у «своего» автомата: для ВА-101-1/16 – 20 или 25 А; ВА-101-1/32 – 40 или 50 А. Но это в новых домах, а в старых, где защита нужнее всего: земли нет, проводка аховая? Кто-то там обещал просветить на предмет подключения УЗО без земли. Верно, как раз до этого дело и дошло.

  • Помните, что:
  • Ставить общее УЗО или дифавтомат на квартиру с проводкой TN-C недопустимо.
  • Потенциально опасные потребители должны быть защищены отдельными УЗО.
  • Защитные проводники розеток или розеточных групп, предназначенных для подключения таких потребителей, должны быть кратчайшим путем заведены на ВХОДНУЮ нулевую клемму УЗО, см. схему справа.
  • Допускается каскадное включение УЗО при условии, что верхние (ближние к электровводу УЗО) менее чувствительны, чем оконечные.

Человек сообразительный, но незнакомый с тонкостями электродинамики (чем, кстати, грешат и многие дипломированные электрики-силовики) может возразить: «Погодите, а в чем проблема-то? Ставим общее УЗО, заводим на его входной ноль все РЕ – и готово, защитный проводник не коммутируется, заземлились без земли!»

Так, да не так. Отрезок РЕ с соответствующим отрезком нуля и эквивалентным сопротивлением потребителя R образуют петлю, охватывающую магнитопровод дифтрансформатора, см. принцип работы УЗО-Д. Т.е., на магнитопроводе появляется ПАРАЗИТНАЯ обмотка, нагруженная на R. Хотя R мало (48,4 Ом/кВт), на синусоиде в 50 Гц влиянием паразитной обмотки можно пренебречь: длина волны излучения – 6000 км.

Электромагнитное поле установки и шнура к ней также исключаем из рассмотрения. Первое сосредоточено внутри аппарата, иначе он не пройдет сертификацию и не поступит в продажу. В шнуре же провода проходят вплотную друг к другу, и их поле сосредоточено между ними независимо от частоты, это т. наз. Т-волна.

Но при пробое на корпус электроустановки или при наличии наводок в сети по паразитной петле проскакивает короткий мощный импульс тока.

  1. В зависимости от конкретных факторов (просчитать которые точно может только специалист с опытом научной работы и на мощном компьютере) возможны два варианта:
  2. «Анти-дифференциальный» эффект: всплеск тока в паразитной обмотке компенсирует разбаланс токов в фазе и нуле и УЗО будет, что называется, мирно сопеть носиком в подушку, когда на проводах уже повисла скрюченная головешка. Случай исключительно редкий, но крайне опасный.
  3. Также возможен «супер-дифференциальный» эффект: наводка усиливает разбаланс токов, и УЗО срабатывает без утечки, побуждая хозяина к тягостным размышлениям: почему то и дело выбивает УЗО, если в квартире все исправно?

Величина обоих эффектов сильно зависит от размеров паразитной петли; тут сказывается ее открытость, «антенность». При длине РЕ до полуметра эффекты пренебрежимо малы, но уже при его длине в 2 м вероятность несработки УЗО возрастает до 0,01% По цифрам это мало, но по статистике – 1 шанс из 10 000. Когда речь идет о человеческой жизни, это недопустимо много. А если в квартире без заземления проложена паутина из «защитных» проводников, то чего удивляться, если УЗО «вышибает» при включении зарядки мобильника.

Популярные статьи  Деревянная рамка для фотографий: делаем своими руками с фото инструкцией

В квартире с повышенной пожароопасностью допустимо, при обязательном наличии индивидуальных УЗО потребителей, включенных по рекомендуемой схеме, ставить и общее ПОЖАРНОЕ УЗО на 100 мА разбаланса и с номинальным током на ступень выше, чем у защитных, независимо от тока отсечки автомата.

В описанном выше примере для хрущевки нужно подключить УЗО и автомат, но не дифавтомат! При выбивании автомата УЗО должно остаться в работе, иначе резко возрастает вероятность несчастного случая.

Поэтому УЗО по номиналу нужно брать на две ступени выше автомата (63 А для разобранного примера), а по разбалансу – на ступень выше оконечных 30 мА (100 мА). Еще раз: в дифавтоматах номинал УЗО делают на ступень выше тока отсечки, поэтому для проводки без земли они не годятся.

https://youtube.com/watch?v=BqzJmxvtRfo

Подключение УЗО и автоматических выключателей

Если электропотребители в доме или квартире разделены на несколько групп, каждая из которых защищена собственным автоматическим выключателем, то с целью экономии средств можно устанавливать одно УЗО на 2 – 3 таких группы. Сегодня организовать подключение таким образом можно практически в любой бытовой сети: среди современных УЗО с уставкой диф. тока 30 мА имеются модели, рассчитанные на довольно высокие номинальные токи — до 100 А.

Подбирая УЗО для группы автоматов, следует учитывать номинальный ток не только вышестоящего автомата, но и нижестоящих. Поясним на примерах.

Пример 1

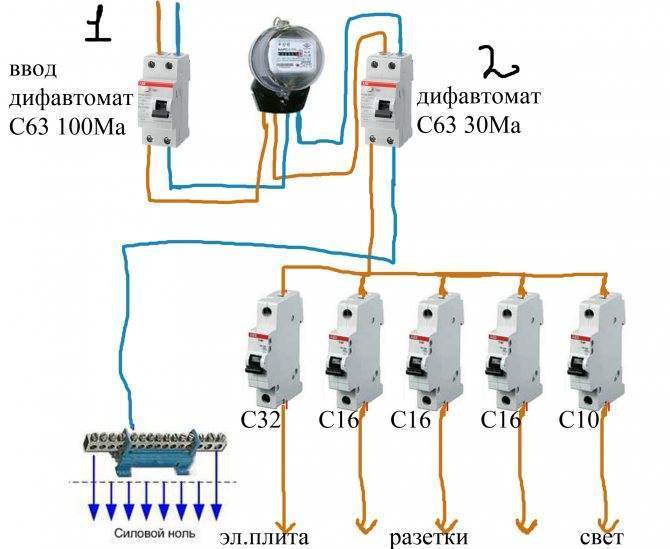

Схема к примеру 1

Напомним, что в общем случае рекомендуется устанавливать УЗО с номинальным током, на одну ступень превосходящим номинальный ток выше установленного автомата. Но в данном случае, как видно, каждое из двух УЗО по номинальному току не превосходит, а наоборот уступает вводному автомату: его номинальный ток составляет 50 А, тогда как номинальный ток каждого из УЗО — только 40 А.

Тем не менее, выключатели диф. тока надёжно защищены от перегрузки: суммарный номинальный ток подключённых к каждому из них автоматов составляет всего 32 А (2х16 А), что на 20% меньше номинального тока УЗО в 40 А.

Пример 2

Следующая схема является не столь надёжной:

Какое УЗО поставить в частном доме: пример подбора + советы по выбору

Схема к примеру 2

Номинальный ток 1-го УЗО составляет 25 А и вводный автомат с номинальным током 40 А его не защищает. Но перегрузка этому прибору не грозит, так как проходящий по нему ток не может превышать 22 А (к УЗО подключены автоматы на 6 и 16 А). А вот 2-е УЗО, рассчитанное на номинальный ток в 40 А, может перегореть: подключёнными к нему автоматами оно не защищается, так как их суммарный номинальный ток составляет 58 А (3х16 + 10), а вводным автоматом защищается, так сказать, впритык.

Если будет иметь место перегрузка, то до срабатывания вводного автомата через УЗО №2 будет протекать ток выше номинального, вследствие чего оно может выйти из строя. Рекомендуется либо установить УЗО с более высоким номинальным током (следующая ступень — 50 А), либо защитить его дополнительным автоматом с номинальным током на ступень ниже (32 А).

Пример 3

А вот эта схема однозначно является неверной:

Какое УЗО поставить в частном доме: пример подбора + советы по выбору

Схема к примеру 3

Оба УЗО с номинальным током 40 А не защищаются ни вышестоящим автоматом (50 А), ни нижестоящими (суммарные номинальные токи составляют 57 и 48 А).

Оптимальный вариант подключения УЗО

Если имеется несколько УЗО со своей группой автоматов каждое, то очень важно не смешивать провода от разных групп. Для каждой группы лучше предусмотреть свою нулевую шину — при подключении всех потребителей на общую нулевую шину возможны ложные срабатывания УЗО. Подключение с отдельными шинами отображено на следующей схеме

Также здесь показано подключение селективного УЗО

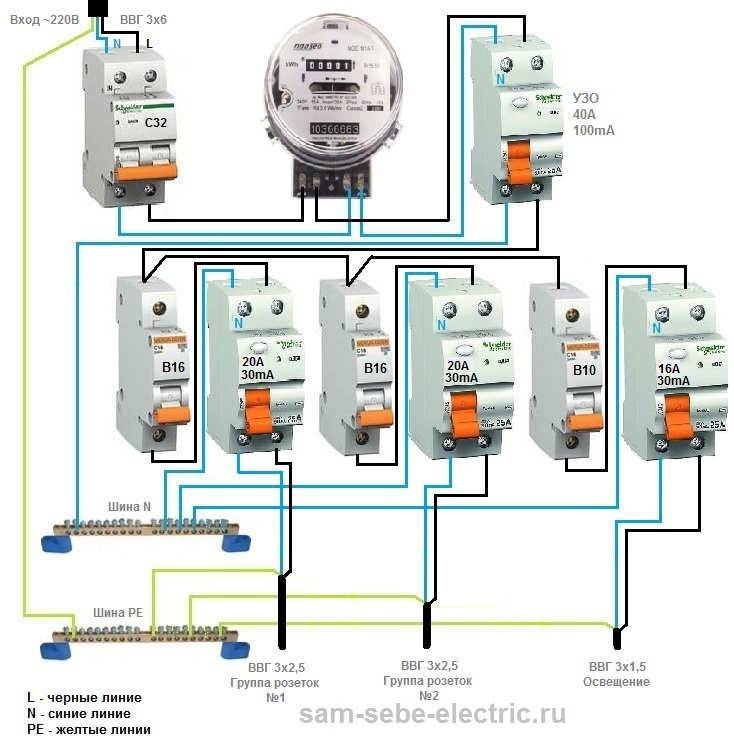

Подключение с отдельными шинами отображено на следующей схеме. Также здесь показано подключение селективного УЗО.

Какое УЗО поставить в частном доме: пример подбора + советы по выбору

Схема подключения УЗО

Красным цветом обозначена фаза (L), синим — нулевой проводник (N), жёлто-зелёным — заземление (РЕ).

Как видно, селективное УЗО с уставкой тока утечки 300 мА (поз. 3) подстраховывает УЗО 7 и 14 с уставкой тока утечки 30 мА и одновременно защищает цепи освещения (автоматы поз. 5, 6, 12). Защищать осветительную проводку УЗО с уставкой диф. тока 30 мА не имеет смысла, так как здесь вероятность поражения электротоком практически равна нулю.

Подразумевается, что дифференциальный автомат 13 обслуживает выделенную линию, предназначенную для подключения, например, компьютера или стиральной машины, поэтому нулевой проводник от него проложен прямо к нагрузке, а не к нулевой шине.

Дополнительные нулевые шины обозначены поз. 11 и 18. К первой подключены группы розеток 2, 3, 4 и от неё прокладывается провод к УЗО 7; ко второй — группы розеток 5, 6, 7, сама же шина подключается к УЗО 14.

Заметим, что данная схема имеет тот же недостаток, что и приведённая в примере №2: номинальный ток вводного автомата (поз. 1) является таким же, как и УЗО поз.7 и 14 — 40 А, в то время как суммарный номинальный ток подключённых к каждому из этих УЗО автоматов составляет 3х16 = 48 А. Для большей надёжности следовало бы установить УЗО, рассчитанное на более высокий номинальный ток.

При подключении УЗО на группу автоматов выявить место утечки достаточно просто. К примеру, сработало УЗО поз. 7. Нужно отключить автоматы поз. 8, 9 и 10, затем включить УЗО и по одному включать упомянутые автоматы. Как только будет включён автомат цепи с утечкой, УЗО тут же отключится.

От того, правильно ли вы выбрали и установили УЗО, зависит, сумеет ли оно спасти вашу жизнь в случае внештатной ситуации. Поэтому к данному вопросу следует подходить со всей обстоятельностью. Изложенные в нашей статье рекомендации помогут избежать ошибок, которые могли бы стать фатальными.

Когда УЗО не защитит

УЗО не среагирует, когда человек или животное попадет под напряжение, но тока замыкания на землю при этом не произойдет. Такой случай возможен при прикосновении одновременно к фазному и нулевому проводнику, находящимся под контролем УЗО, или при полной изоляции с полом. Защита УЗО в таких случаях полностью отсутствует. УЗО не может отличить электрический ток, проходящий через тело человека или животного от тока, протекающего в нагрузочном элементе. В таких случаях безопасность могут обеспечить меры по механической защите (полная изоляция, диэлектрические кожухи и др.) или полное обесточивание электроприбора перед его техническим осмотром.

Поэтому, УЗО всегда подключают последовательно с автоматом. Работают эти два устройства именно в паре: одно защищает от утечек, другое от перегрузок и короткого замыкания.

Как выбрать: о чем расскажет маркировка

Прежде, чем изучать, как рассчитать показатели противопожарного оборудования, важно правильно выбрать аппарат с идеальными техническими характеристиками. На них укажет маркировка на корпусе

Популярные статьи  Робот-пылесосы: умные и надежные помощники с искусственным интеллектом

На аппарате должна быть указана следующая информация:

  • завод-изготовитель, марка;
  • серия или номер продукта;
  • напряжение в номинальном обозначении;
  • рабочая частота;
  • рабочий ток;
  • показатель, при котором устройство сработает;
  • наибольшие значения по включению и выключению;
  • защита;
  • положение, в котором должен находиться прибор;
  • схема для установки;
  • рабочие показатели для нормального функционирования.

Это основные показатели, которые обязано иметь любое качественное оборудование, будь то противопожарное УЗО или для водонагревателя.

Прибор должен иметь паспорт с указанием лицензии, сертификации, поверки и его соответствия государственным стандартам качества. Использование агрегатов, не имеющих подобных документов, строго не рекомендуется в целях безопасности.

Какое УЗО поставить в частном доме: пример подбора + советы по выбору

Паспорт УЗО должен содержать полные сведения об агрегате

Основные принципы подключения

Для подключения УЗО в щитке нужны два проводника. По первому из них ток поступает к нагрузке, а по второму — уходит от потребителя по внешнему контуру.

Как только происходит утечка тока, появляется разность между его величинами на входе и выходе. Когда результат превосходит заданную величину, УЗО срабатывает в аварийном режиме, защищая тем самым всю квартирную линию.

На аппараты защитного отключения негативно воздействуют КЗ (короткое замыкание) и перепады напряжения, поэтому они сами нуждаются в прикрытии. Задачу решают путем включения в схему автоматов.

В составе УЗО имеется кольцеобразный сердечник с двумя обмотками. По своим электрическим и физическим характеристикам обмотки идентичны

Ток, питающий электроприборы, поступает через одну из обмоток сердечника в одну сторону. Другую направленность он имеет во второй обмотке после прохождения через них.

Самостоятельное выполнение работ по монтажу устройств защиты предполагает использование схем. Как модульные УЗО, так и автоматы для них устанавливают в щитке.

Прежде чем начинать монтаж нужно решить следующие вопросы:

  • сколько УЗО следует установить;
  • где они должны находиться в схеме;
  • как подключить, чтобы УЗО работало корректно.

Правило электромонтажа гласит, что все соединения в однофазной сети должны входить в подключаемые устройства сверху вниз.

Профессиональные электрики объясняют это тем, что если завести их снизу, то КПД у подавляющего большинства автоматов снизится на четверть. Кроме того, мастеру, работающему в щитовой, не придется дополнительно разбираться в схеме.

УЗО, рассчитанные для установки на отдельных линиях и обладающие малыми номиналами, в общую сеть монтировать нельзя. В случае несоблюдения этого правила возрастет как вероятность утечек, так и КЗ.

Где ставится противопожарное УЗО

Для повышения уровня защиты от возгорания при замыканиях на заземленные части, когда величина тока недостаточна для срабатывания максимальной токовой защиты, на вводе в квартиру (дом) рекомендуется установка УЗО с током срабатывания от 100 мА. Устройства с уставкой 300 мА целесообразны для использования на больших объектах со множеством электрощитов и длинными кабельными линиями.

Защитное устройство применяются в многоуровневых (многоступенчатых, каскадных) схемах как первая ступень дифференциальной защиты. Оно ставится в щитах учета или в этажных распределительных щитах после счетчика. При этом, с вводного автомата фазный и рабочий нулевой проводник заводятся непосредственно к прибору учета (электросчетчику). Далее, после прибора учета, устанавливается противопожарный УЗО.

Лучшие производители УЗО

Рынок современного автоматического оборудования, предназначенного для контроля и управления электрическими системами, переживает период активного роста. Маститые производители и перспективные новички стараются предложить клиенту максимально качественную продукцию с хорошим функционалом.

Автоматическая продукция ABB

Швейцарско-шведская фирма ABB в этом сегменте уверенно держит позицию лидера уже не один год. Устройства защитного отключения, изготовленные на производственных мощностях компании, считаются очень надежными, долговечными и полностью безопасными.

При этом они по всем параметрам отвечают самым последним требованиям, предъявляемым в ЕС к оборудованию и аксессуарам такого плана.

Какое УЗО поставить в частном доме: пример подбора + советы по выбору
Модули концерна ABB стоят дороже аналогичных устройств отечественного производства. Однако, специалисты утверждают, что все затраты полностью оправданы, так как УЗО этого бренда в разы превышают по всем параметрам аналогичные устройства других торговых марок

При изготовлении своих приборов, компания использует инновационные материалы и детали с непревзойденно высокой эксплуатационной устойчивостью. Ассортиментный ряд моделей очень широк и удовлетворяет потребности электросистем любой мощности и сложности.

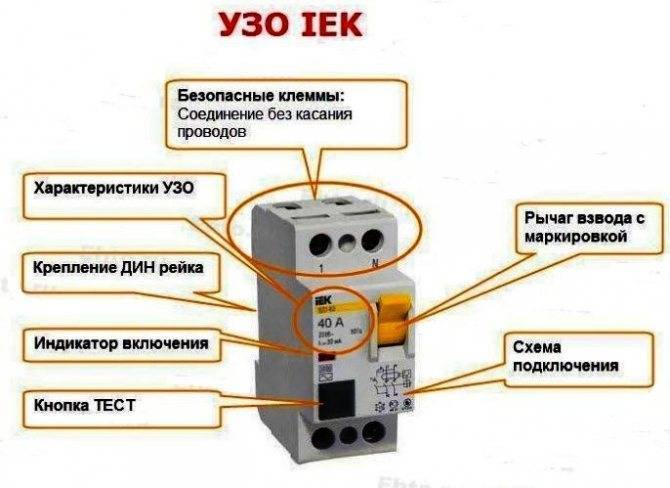

Что предлагает пользователям IEK

Компания IEK – ведущий отечественный производитель и поставщик изделий свето- и электротехнической продукции. На рынке России и постсоветского пространства успешно работает уже более 17 лет. Создает разноплановое качественное оборудование и обеспечивает на свои товары пролонгированную гарантию.

Агрегаты защитного отключения от IEK пользуются большим спросом на территории Украины, России и Белоруссии благодаря сочетанию оптимального качества и доступной стоимости. Изделия входят в линейку бюджетных товаров и позволяют обустроить безопасность электросистемы за разумные деньги

Какое УЗО поставить в частном доме: пример подбора + советы по выбору
Продукция IEK продается очень хорошо благодаря цене, серьезно отличающейся от стоимости изделий мировых брендов в меньшую сторону

Каждый прибор полностью соответствует заявленных характеристикам и при правильной эксплуатации в условиях, описанных производителем, всегда отрабатывает положенный срок.

Правда покупатели иногда жалуются, что устройства обладают слабым пластиковым корпусом, способным треснуть или разойтись в случае перетяжки прижимными винтами и часто издают гул, даже когда на них оказывается очень небольшая нагрузка. Но тем не менее эти минусы практически не влияют на оборот IEK, который из года в год только увеличивается.

Нюансы изделий предприятия Контактор

Завод Контактор относится к числу самых крупномасштабных производств, занимающихся изготовлением электротехнических изделий и сопутствующих деталей на территории России. С 2007 года входит в группу компаний, которым принадлежит знаменитый французский бренд Легранд. Концерн специализируется на создании свето- и электротехники.

Какое УЗО поставить в частном доме: пример подбора + советы по выбору
Электрики и электромонтажники очень хорошо отзываются о товарах завода Контактор и называют их одними из самых качественных, надежных и долговечных среди изделий бюджетных российских торговых марок

Особенность продукции завода состоит в том, что делают ее точно также, как и на европейских предприятиях Легранд, а стоимость не превышает цены аналогичных приборов отечественного производства.

Как выбрать УЗО

Выбрать УЗО для квартирной электропроводки или дома для домашнего электрика не представляет трудностей. Подойдет любое однофазное УЗО, рассчитанное на рабочий ток равный току защиты автоматического выключателя и ток утечки 30 мА. Фотография такого УЗО приведена в начале статьи.

Какой тип УЗО лучше для квартиры электромеханическое или электронное

УЗО выпускаются в двух конструктивных исполнениях – электромеханические и электронные. Для правильного выбора нужно провести сравнение их технических характеристик.

Сравнительная таблица характеристик электромеханического и электронного УЗО
Характеристика Электромеханическое УЗО Электронное УЗО
Цена низкая высокая
Конструкция сложная простая
Надежность высокая низкая
Погрешность тока срабатывания высокая низкая
Работоспособность при обрыве нулевого провода или при снижении напряжении сети ниже допустимого сохраняется не работает
Устойчивость к скачкам повышенного напряжения в сети высокая низкая
Габаритные размеры большие многократно меньше

Как видно из таблицы, если нет ограничений по габаритным размерам нужно выбирать электромеханическое УЗО. Электронное УЗО незаменимо в случае установки на отдельный электроприбор, например, в электрическую розетку или удлинитель.

Основные технические характеристики УЗО

Требования к техническим характеристикам УЗО устанавливает ГОСТ Р 51326.1-99 (МЭК 61008-1-96) «Выключатели автоматические, управляемые дифференциальным током, бытового и аналогичного назначения без встроенной защиты от сверхтоков».

Популярные статьи  Насос для перекачки воды: обзор разновидностей гидравлических устройств

Для желающих сделать более осознанный выбор свел все основные технические характеристики УЗО в таблицу.

Таблица основных технических характеристик УЗО
Характеристика Обозначение Величина Примечание
Рабочее напряжение В 220, 380 Для домашней однофазной сети устанавливается УЗО на напряжение 220 В, для трехфазной – на 380 В
Количество фаз 1, 3 Указывается в паспорте
Ток утечки срабатывания, IΔn мА 5 В ПУЭ нет указаний на установку, но можно встретить в рекомендациях по использованию электроприборов, например, теплых полов
10 Предназначено для подключения розеток, установленных в ванной, кухне, детских комнатах и для приборов, установленных на земле
30 Универсальное, подходит для всех случаях применения в доме или квартире
100, 300 Применяют в промышленности, иногда устанавливаю на вводе электропроводки в жилье для повышения пожарной безопасности
Максимальный ток нагрузки, In А 6-125 Должен быть равен или больше, чем ток автоматического выключателя, установленного после УЗО
Максимальный ток коммутации, Im А 500 Должен быть в 10 раз больше максимального тока нагрузки
Ток короткого замыкания, Inc кА 3-10 Максимальный ток, который кратковременно выдержит УЗО в случае короткого замыкания в электропроводке
Время отключения мс Время, через которое после превышения допустимого тока утечки УЗО должно отключить нагрузку
Периодичность проверки месяц 1 Для простой проверки достаточно нажать кнопку Тест на УЗО. Для диагностики времени срабатывания необходим специальный прибор
Рабочая температура °С минус 25 — +40 Рабочая температура, при которой допускается эксплуатация УЗО
Конструктивное исполнение Электромеханические Надежнее, дешевле, но больше по размерам электронных УЗО
Электронные Современные УЗО, дорогие, малогабаритные
Тип по форме тока срабатывания АС Срабатывает, если синусоидальный ток утечки возрастает медленно или скачком
А Срабатывает, если синусоидальный или пульсирующий постоянный ток утечки возрастает медленно или скачком
В Срабатывает, если синусоидальный, пульсирующий постоянный или постоянный ток утечки возрастает медленно или скачком
Способ установки Предназначено для крепления на DIN-рейке в щитке Предназначено для установки в электрических щитках квартир и домов
Вмонтировано в розетку Устанавливается для защиты отдельного электроприбора или в случае старой электропроводки для исключения ложных срабатываний от естественных токов утечки
В виде переходника, подключаемого к розетке
Устанавливаемое на удлинитель

Критерии выбора

Выбирать наибольший и пороговый ток, число полюсов, вариант монтажа и остальные технологические характеристики нужно неукоснительно с учетом специфики объекта и фактических данных внутридомовой электроразводки. Накануне приобретения защитного аппарата рекомендуется посетить электрические интернет-форумы для исследования вопроса, какой мощности УЗО правильно выбрать для дома.

Выбор прибора по мощности

УЗО не осуществляет контроль потребление энергии присоединенных устройств, но содержит лимитирования по предельному пропускаемому току. В связи с чем необходимо понимать, как подобрать его по мощности, чтобы при установке схемы электроразводки верно просчитать потребление энергии отдельной группы объектов. Поскольку при завышении рабочего токового значения он перегорит. Можно сделать выбор УЗО по мощности с применением таблицы.

Таблица расчета УЗО по мощности и току утечки

В расчете принята длина провода — 20 м, напряжение в сети 220 В.

Мощность, ВТ Расчётный ток (А) Суммарный ток утечки (мА) Номинальный отключающий дифференциальный ток (мА)
1500 6.82 2.93 8.78
2000 9.09 3.84 11.51
2500 11.36 4.75 14.24
3000 13.64 5.65 16.96
4000 18.18 7.47 22.42
5000 22.73 9.29 27.87

Расчет мощности УЗО

На жилых объектах чаще всего применяют одно либо двухуровневую систему, защищающую от поражения электротоком. Они отличаются собственными характерными чертами. В одноуровневой с одним устройством — подсчет номинала тока производится по сумме всех мощностей приборов, присоединенных к электросети.

Рассчитать параметры можно самостоятельно. В частности, при потреблении электроэнергии стиральной машиной — 2 400 Вт, осветительными устройствами — 1400 Вт и иными приборами в квартире — 3500 кВт, УЗО обязан пропускать:

Вам это будет интересно Особенности дросселя для ламп дневного света

(2400+1400+3500)/220=33 А.

Округляем до 40 А, получаем номинал защиты аппарата, который позволит работать ему в нормальном режиме даже при подключении всех токовых приемников.

Обратите внимание! Двухуровневая схема, как правило, устанавливается в пределах одного электрического щита. Она абсолютна надежная, не имеющая никаких недостатков, разве, что завышенные расходы на приобретение аппарата

Расчет необходимого дифференциального тока

Разнообразная модификация УЗО позволяет срабатывать при конкретном размере дифтока, возникающего промеж 2-мя токовыми жилами кабеля. Поэтому необходимо уметь, как выбрать для дома аппарат с безопасными параметрами.

При расчетах порогового дифтока предусматривают одновременно ряд характеристик:

  • длину токопровода до использующего электричество бытового устройства;
  • естественную потерю тока в аппаратуре;
  • ресурс мощности приборов.

Общая формула определения дифтока следующая:

I = (0.4*Iрасч*(A)+0.01*(Lпровода(м))/1000

Например:

  • Протяженность кабельной линии — 12 м.
  • Стиральная машинка — 2400 Вт.
  • Осветительные приборы — 1400 Вт.
  • Других приборы — 3500 Вт.

Расчет параметров:

  • Стиральная машинка = (0.4×2400/220) + 0.01×12 = 4.48 мА;
  • Осветительные приборы = (0,4×1400/220) + 0.01×12 = 2.54 мА;
  • Других приборы = (0,4×3500/220) + 0.01×12 = 5.45 мА.

Согласно правилам, пороговый ток обязан быть в 3 раза выше вычисленного дифтока. Это сопряжено с высокой пусковой электронагрузкой при старте бытовой техники. В случае, когда не соблюдаются такие правила, то появятся частые ошибочные срабатывания защиты, что в свою очередь станет создавать проблемы в эксплуатации бытовых приборов.

Время срабатывания УЗО

В 2-х уровневой системе возникновение большой токовой утечки способно привести к срабатыванию устройства на 2-х уровнях. Для того чтобы не допустить такую ситуацию, в роли базовой возможно инсталлировать избирательное предохранительное устройство с периодом срабатывания 150/500 мс, что в несколько раз выше, чем у типового устройства 20/40 мс.

Параметры защиты

Дополнительная информация! Время срабатывания защиты находится в зависимости от значения электротока утечки: чем он больше представляет опасность, тем быстрее будут отключены силовые контакты.

При подобном выборе защиты обесточиваться станет исключительно энергопитание на 2-ом уровне и не будет отключена электроэнергия во всем доме. В отношении классических УЗО — чем меньше период их отклика, тем они безопаснее.

Выбор надежного производителя

На российском электротехническом рынке достаточно много хороших УЗО знаменитых отечественных и иностранных компаний. По мнению электротехников наиболее прочными и долговременными являются следующие марки защитных аппаратов:.

Вам это будет интересно Установка УЗИП — схемы подключения, правила монтажа

Выбор бренда УЗО

УЗО IEK

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
