Расключение электрического щитка своими руками: актуальные схемы + детальная инструкция по сборке

Составление схемы

Современные системы электроснабжения предусматривают использование трехжильного кабеля, где один провод — фаза, а остальные — земля и ноль. Учитывая растущую мощность приборов, также необходимо разделение на группы, что позволяет увеличить срок эксплуатации проводки. Руководствуясь данными принципом, переходят к составлению схемы щитка.

В обязательном порядке на входной кабель устанавливается устройство защиты, которое обезопасит внутреннюю сеть от перенапряжения. Затем устанавливают реле напряжения для контроля скачков в сети, после чего переходят к монтажу групп и отдельных линий. Стоит отметить, что для мощных приборов кроме выключателей используют дополнительные УЗО или диффавтоматы. Подобная организация домашней электросети не только безопасная, но и удобная. При надобности, можно выключить автомат и отключить стиральную машину. Также можно отключить УЗО и обесточить всех потребителей, входящих в глобальную группу.

Расключение электрического щитка своими руками: актуальные схемы + детальная инструкция по сборке

Основные принципы подключения

Для подключения УЗО в щитке нужны два проводника. По первому из них ток поступает к нагрузке, а по второму — уходит от потребителя по внешнему контуру.

Как только происходит утечка тока, появляется разность между его величинами на входе и выходе. Когда результат превосходит заданную величину, УЗО срабатывает в аварийном режиме, защищая тем самым всю квартирную линию.

На аппараты защитного отключения негативно воздействуют КЗ (короткое замыкание) и перепады напряжения, поэтому они сами нуждаются в прикрытии. Задачу решают путем включения в схему автоматов.

Расключение электрического щитка своими руками: актуальные схемы + детальная инструкция по сборке

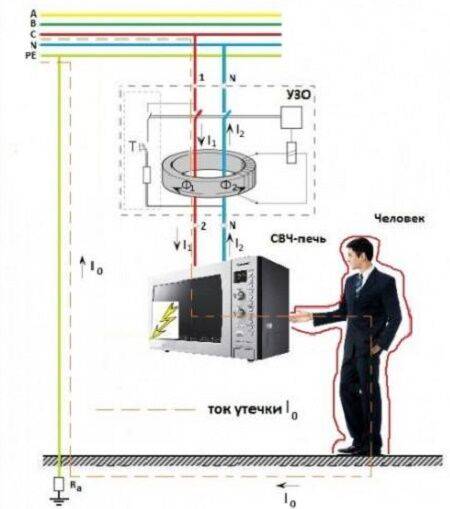

В составе УЗО имеется кольцеобразный сердечник с двумя обмотками. По своим электрическим и физическим характеристикам обмотки идентичны

Ток, питающий электроприборы, поступает через одну из обмоток сердечника в одну сторону. Другую направленность он имеет во второй обмотке после прохождения через них.

Самостоятельное выполнение работ по монтажу устройств защиты предполагает использование схем. Как модульные УЗО, так и автоматы для них устанавливают в щитке.

Прежде чем начинать монтаж нужно решить следующие вопросы:

  • сколько УЗО следует установить;
  • где они должны находиться в схеме;
  • как подключить, чтобы УЗО работало корректно.

Правило электромонтажа гласит, что все соединения в однофазной сети должны входить в подключаемые устройства сверху вниз.

Профессиональные электрики объясняют это тем, что если завести их снизу, то КПД у подавляющего большинства автоматов снизится на четверть. Кроме того, мастеру, работающему в щитовой, не придется дополнительно разбираться в схеме.

УЗО, рассчитанные для установки на отдельных линиях и обладающие малыми номиналами, в общую сеть монтировать нельзя. В случае несоблюдения этого правила возрастет как вероятность утечек, так и КЗ.

Схемы электрощита – составляем сами

Для сборки электрощита необходима схема. Чтобы ее составить, учитываем все факторы и особенности потребления электрической энергии домом:

  • на сколько киловатт в общей сложности рассчитано потребление электроэнергии;
  • какую мощность потребляет каждая группа;
  • сколько отдельных групп потребителей всего;
  • где будет установлен электросчетчик.

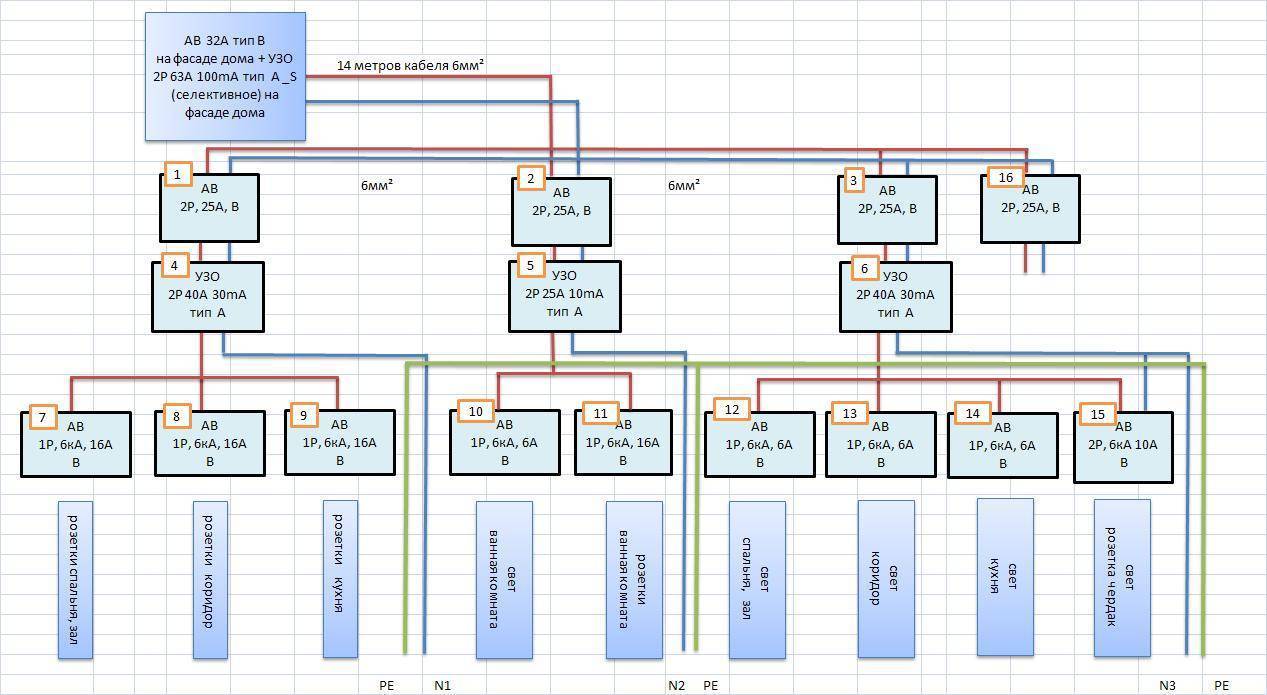

Схему составляем в понятном и удобном виде. Указываем номиналы устройств, сечение кабеля, разводку к потребителям. Ниже показано примерное внутреннее наполнение щитка и разводку для однофазной сети.

Расключение электрического щитка своими руками: актуальные схемы + детальная инструкция по сборке

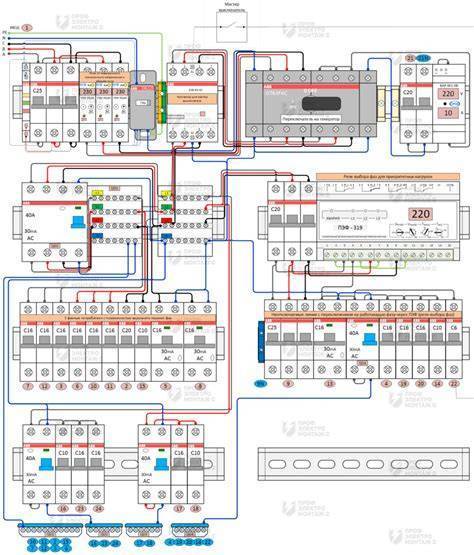

Для трехфазного напряжения сети больших различий в схеме нет. Применяется другой принцип распределения потребителей: отдельные группы подключаются к отдельным фазам

Важно соблюсти балланс по нагрузке между фазами

Расключение электрического щитка своими руками: актуальные схемы + детальная инструкция по сборкеСхемы квартирной электропроводки

Минимальные требования при проектировании распределительного щита

Помимо важности предварительных расчётов, о которых мы говорили выше, при создании схемы щитка необходимо учитывать некоторые нюансы. В целом, они не требуют неукоснительного выполнения, однако при введении в конструкцию во многом повышают её надёжность и удобство эксплуатации.. С одной стороны, нужно стремиться к простоте устройства, с другой, не пренебрегать советами опытных специалистов

В первую очередь это касается разделение подключений на несколько силовых линий. В аварийной ситуации такой подход позволяет быстрее обнаружить место поломки. Важным моментом при нескольких линиях является возможность лишь частичной потери энергообеспечения помещения.

С одной стороны, нужно стремиться к простоте устройства, с другой, не пренебрегать советами опытных специалистов. В первую очередь это касается разделение подключений на несколько силовых линий. В аварийной ситуации такой подход позволяет быстрее обнаружить место поломки. Важным моментом при нескольких линиях является возможность лишь частичной потери энергообеспечения помещения.

Это правило разделения в полной мере касается и автоматических выключателей. Оптимальное подключение автоматов в распределительном щите выполняется по следующей схеме – каждая комната отдельно. При этом желательно чтобы на линию света и розеток был установлен отдельный автоматический выключатель.

Щиток с цифровыми датчикамиИсточник электрик-электромонтаж-казань.рф

Основное подключение автоматов в щитке выполняется через один центральный выключатель. Не стоит забывать и о приборах с повышенным потреблением энергии – варочных панелях, стиральных машинах и аналогичных. Все они подключаются в сеть через отдельный автомат.

Пошаговая инструкция монтажа проводки в гараже

Подготовительный этап

Все строительные работы по вырезанию штроб, разметке, пробиванию отверстий в стенах для кабеля, мест для установки розеток и выключателей. Глубина штробы выбирается индивидуально и будет зависеть: от толщины прокладываемого кабеля или провода в изоляции. Электропроводка должна проходить строго вертикально или горизонтально по стенам, а любой поворот осуществляется под прямым углом. Это правило касается как наружного, так и внутреннего типа монтажа кабельной продукции.

При имеющемся в помещении любом виде отопления нельзя, чтобы провод находился ближе 10 см от нагревающихся труб. Рекомендуется силами специалистов увеличить это расстояние до 25 см. Отверстие под розетки выполняются на расстоянии 0,6 м от пола, а выключатели – на высоте 1,5 м при расстоянии от косяка дверей не меньше, чем на 10-15 см. В отличие от квартир и жилых помещений, в гаражах выключатели освещения устанавливаются чаще всего в районе входных ворот или дверей.

Установка электрощита

Корпус электрощита должен быть выполнен из диэлектрического материала, размеры которого зависят от габаритов всех устанавливаемых в нём автоматов, электросчетчика, УЗО, понижающего трансформатора для освещения ямы. В некоторых случаях электрощитовая делится на две части: щит с вводным автоматом, электросчетчиком и узел с автоматами подачи питания на отдельные группы потребителей (освещение, розетки и т. д.) с возможностью установки понижающего трансформатора 220/ 36 или 12 Вольт. После установки элемента учёта электроэнергии он пломбируется.

Прокладка наружной части электропроводки

Если гараж построен отдельно, то внешнюю часть проводки выполняют воздушным путём, рассчитав сечение кабеля, его длину от ближайшего распределительного пункта энергоснабжения. В случае реализации энергоснабжения гаража в кооперативе эту часть работ берет на себя администрация, прокладывая вводной кабель по стенам гаражей, в дальнейшем отвечая за их сохранность и техническое состояние. Основные требования к воздушной кабельной линии: высота над проезжей частью – не менее 6 м, над пешеходной зоной – 3,74, а ввод в помещение на высоте – не ниже 2,75 м.

Внутренняя проводка в гараже

Тип организации внутренней приводки зависит от типа электроснабжения: однофазное или трехфазное. Конечно, трехфазное напряжение более функциональное, так как даёт возможность подключения не только бытовых приборов, но профессиональной техники, рассчитанной на такое напряжение. Переход электрооборудования на однофазное снижает мощность данной техники.

Вся внутренняя проводка выполняется скрытым (с помощью штроб) или наружным способом (в металлической гофре). Выбор сечения токопроводящей жилы выполняется из расчёта используемой нагрузки по нижеприлагаемой таблице.

Популярные статьи  Садовый измельчитель для травы и веток: помощник для ухода за участком
Напряжение 220 В Напряжение 380 В
Сила тока, А Мощность, кВт Сила тока, А Мощность, кВт
1,5 19 4,1 16 10,5
2,5 27 5,9 25 16,5
4,0 38 8,3 30 19,8
6,0 46 10,1 40 26,4
10 70 15,4 50 33,0
16 85 18,7 75 49,5
25 115 25,3 90 59,4
35 135 29,7 115 75,9
50 175 38,5 145 95,7
70 215 47,3 180 118,8

Освещение смотровой ямы

Питание этих цепей выполняется от трансформатора, понижающего напряжение до безопасной для человека величины меньше 42 вольт. В качестве источников света рекомендуется применять светильники на основе светодиодов из-за их эффективности и экономичности, а также длительного ресурса использования.

Разводка розеточной сети

Основными требованиями являются надежная изоляция мест соединения и правильный расчет сечения кабеля в соответствии с величиной тока нагрузки. При использовании напряжения 220 вольт она выполняется двухжильным кабелем при использовании УЗО и трехжильным при организации электроснабжения розеток с контуром заземления.

Правильная организация заземления

Заземление имеет основную функцию – это защита человека от поражения электрическим током в случае пробоя изоляции оборудования и появления опасности на токопроводящем контуре. Реализация отдельного заземляющего контура в кооперативных гаражах проблематична, в отличие от помещений для автомобиля, расположенных возле частного дома. Заземляющий контур выполняется путем забивания металлических стержней в землю в форме треугольника, последующим их соединением друг с другом.

В качестве заземляющей шины используется металлическая полоса 40*1,5 мм, которая прокладывается непосредственно в гараж, где подключается к заземляющему проводнику.

Основной процесс

Шаг 1 – Создаем схему

Для начала Вы должны создать схему подключения всех автоматов, счетчика и распределительных шин для того, чтобы быстро и правильно собрать распределительный щиток в квартире (либо загородном доме). На данном этапе необходимо также самому выбрать наиболее подходящее место для установки каждого изделия на DIN-рейке. Чем компактнее и логичнее будут расставлены автоматы, тем Вы больше сэкономите соединительных проводов и сделаете бокс удобным для обслуживания.

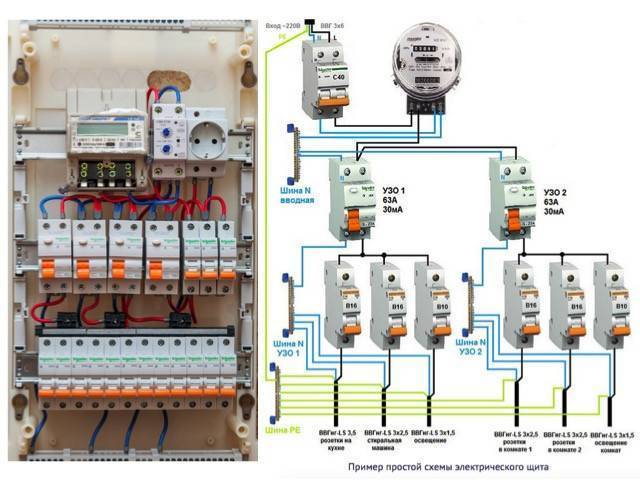

К Вашему вниманию пример того, как должна выглядеть схема сборки распределительного щита в квартире на 220В:Расключение электрического щитка своими руками: актуальные схемы + детальная инструкция по сборке

В Вашем варианте может быть все в корне по-другому, и это не будет свидетельствовать о том, что схема составлена неправильно. В каждом индивидуальном случае собрать распределительный щит можно по-своему.

Шаг 2 – Подготавливаем материалы и инструменты

Среди инструментов Вам обязательно потребуются:

  • мультиметр (чтобы прозвонить проводку после подключения всех элементов).
  • набор отверток (закручивать винтики на клеммах).
  • инструмент для снятия изоляции либо, в крайнем случае, монтажный нож электрика.
  • шуруповерт (крепить бокс к стене)

Что касается элементов схемы, тут все Вы сами должны выбирать, в зависимости от суммарной нагрузки на электропроводку, напряжения в сети (1 либо 3 фазы) и разветвленности созданной схемы. Мы же рекомендуем Вам ознакомиться со следующим блоком статей, которые тесно связаны с самостоятельной сборкой распределительного щита:

Ознакомившись с данными статьями можно идти в магазин за подходящей автоматикой и материалами, после чего останется только собрать распределительный щит своими руками.

Шаг 3 – Собираем электрощит

Вот мы и подошли к наиболее важной части статьи. Теперь, когда Вы уже знаете, из чего будет состоять «начинка» бокса и как осуществлять выбор каждого из изделий, можно переходить к сборке. Сразу же следует отметить один очень важный нюанс – Вы должны согласовать с представителями энергосбыта, кто будет устанавливать электросчетчик

Если Вам разрешат его установить самостоятельно, можете составить соответствующий акт и идти приступать к работе

Сразу же следует отметить один очень важный нюанс – Вы должны согласовать с представителями энергосбыта, кто будет устанавливать электросчетчик. Если Вам разрешат его установить самостоятельно, можете составить соответствующий акт и идти приступать к работе.

Пошаговая инструкция по монтажу электрического щита выглядит следующим образом:

  1. Повесьте корпус на стену (либо установите в подготовленную нишу).
  2. Заведите в распределительный щиток вводные провода и те, которые идут от каждой комнаты/мощных электроприборов.
  3. Зачистите жилы для качественного присоединения к клеммам.
  4. С помощью саморезов закрепите внутри корпуса DIN рейку, которая будет служить креплением для сборки всей «начинки».
  5. Закрепите все автоматические выключатели, УЗО и даже счетчик (если его крепления соответствуют) на установленной планке. Тут все просто, конструкция щита включает в себя специальный фиксатор, который быстро и без усилий защелкивает изделие на рейке.
  6. Установите нулевую и заземляющую шину.
  7. Нарежьте соединительные провода на подходящие отрезки.
  8. Соедините между собой все элементы согласно схеме. Не забываем, что вводные фаза и ноль для автоматических выключателей и УЗО обязательно должны заводиться к верхним клеммам. О том, как соединить автоматы в щитке, мы рассказали в отдельной статье.
  9. Тщательно проверьте качество сборки распределительного щита, при необходимости еще раз подтяните винты на всех клеммах.
  10. Пригласите представителя энергосбыта для того, чтобы он выполнил опломбировку электросчетчика.
  11. Проверьте правильность выполненных работ, включив вводной автомат.

Если же после того, как Вы включили электроэнергию, не появился характерный запах горелого, не возникло искрение и не произошло срабатывание УЗО, значит, все электромонтажные работы выполнены правильно.

Наглядный видео урок всего основного процесса:

Напоследок рекомендуем ознакомиться с некоторыми простыми советами, которые помогут более правильно собрать распределительный щит в квартире и частном доме.

Внутреннее наполнение – компоновка модульных устройств

Оборудование, монтируемое в щитке, изготовлено по стандартным унифицированным размерам. Для крепления служит DIN-рейка – металлический профиль. Одно место, занимаемое однополюсным автоматическим выключателем, называется модулем. Чтобы рассчитать, сколько места нужно в щитке, следует знать, что двухполюсный АВ – это 2 модуля, трехполюсный – три. Однофазное УЗО занимает 2 модуля, трехфазное – 4. Один клеммник – один модуль, счетчик, в зависимости от модификации, – 6–8 модулей.

Сборка щитка проводится на столе, что гораздо удобнее, чем на стене. Но предварительно следует установить крепление для щитка, когда он еще не заполнен модулями. Реализация принципиальной схемы может осуществляться несколькими способами: линейным или групповым. Независимо от способа первым всегда стоит вводный автомат. По линейному принципу дальше располагаются все УЗО, за ними автоматы. Размещение простое, но неисправность найти трудно. По второму способу приборы размещают группами: сначала УЗО, затем автоматы его группы.

Следует соблюдать правила монтажа:

  • соединения внутри щитка выполняются проводом, одинаковым по сечению с входным;
  • вход располагают вверху, выход – снизу;
  • запрещается зажимать многожильный провод без наконечников НШВИ;
  • чтобы зажать в одной клемме разные проводники, применяют наконечники для двух проводов.

Приступаем к сборке. Располагаем модули согласно выбранной схеме на DIN-рейке, закрепляем фиксаторами. Чтобы легче было работать, кроме схемы составляем план расположения приборов. Затем соединяем их между собой проводами. Концы зачищаем, если провода многожильные, вставляем в наконечники НВШИ подходящего сечения. Опрессовываем наконечники пресс-клещами КВТ, которые не очень дорогие по стоимости. Именно этот инструмент надежно закрепит проводники в наконечниках.

Расключение электрического щитка своими руками: актуальные схемы + детальная инструкция по сборке

Значительно облегчит  расключение электрического щитка применение специальных шин (гребенок). Они снабжены плоскими контактами (штырями), которые вводятся в контакты автоматики, обеспечивая надежное соединение. Производители автоматических устройств выпускают гребенки, подходящие по своим размерам именно для данных модулей, к другим они могут не подходить из-за различий в шаге.

Популярные статьи  Акриловая ванна: размеры, формы и обзор популярных изделий

Виды и размеры электрощитков

Различают два типа распределительных щитов, в зависимости от места их установки:

  • Наружные.
  • Внутренние.

Электрический щит представляет собой металлическую или пластиковую коробку определенного размера (зависит от мощности, количества автоматических выключателей, предназначения оборудования), содержащую дин-рейки для крепежа автоматов, выход и место для укладки проводов. Чаще всего в продаже имеются готовые ящики из металла, покрытого полимерным порошком или пластмассы определенных размеров.

При установке распределительного щита снаружи помещения, следует определиться с типом монтажа:

  • Навесной.
  • Вмонтированный в стену или нишу.

Особенность отдельного ящика навесной конструкции в том, что вид его, как правило, более презентабельный. Коробка сделана аккуратно, закрывается крышкой на замок. Это обеспечит защиту от несанкционированного проникновения к выключателям. Для имеющейся ниши можно подобрать оборудование определенной геометрии, размеров и толщины.

Наружные приборы выступают в среднем на 20 см при установке на стене из негорючих материалов. В противном случае стоит позаботиться о безопасности, поместить под основание щитка к поверхности прикрепленный изоляционный материал по всей площади коробки.

Особое внимание следует уделить высоте крепления. Коробки из металла обладают острыми углами, что существенно повышает вероятность получения травмы. Лучше всего крепить оборудование не ниже роста самого высокого в семье

Лучше всего крепить оборудование не ниже роста самого высокого в семье.

Также можно расположить ящик ближе к углу или сразу за дверью, чтобы оборудование не мешало свободному передвижению в помещении. При скрытом монтаже коробка замуровывается, оставляя только на уровне поверхности стены дверцу. Даже если она выступает на несколько миллиметров, это не портит внешнего вида при правильном размещении.

Распределительный щиток без «начинки» состоит из таких элементов:

  • Основания.
  • Защитной крышки.
  • Дин-реек.
  • Защелки для фиксации дин-реек с возможностью доукомплектации новыми автоматическими выключателями по мере необходимости.
  • Дверцы.

На основании предусмотрено место для:

  • Крепления самого прибора.
  • Крепления клеммных колодок.
  • Укладки проводов.
  • Крепежных отверстий.

Защитная крышка располагается под дверцей и позволяет защищать внутреннюю проводку от контакта, оставляя доступными только рубильники.

Автоматы бывают одно- и двухполюсными. Их толщина 1,2 и 2,4 см соответственно. Количество розеток, осветительных приборов, электрического оборудования в квартире определяет необходимое число выключателей. С таких расчетов подбирается оптимальный размер ящика, учитывая квадратную, прямоугольную форму.

Виды и размеры электрощитков

Речь пойдет о шкафах/ящиках под установку автоматов и другой электрической начинки, об их разновидностях. По типу установки электрощиты бывают для наружной установки и для внутренней. Ящик для наружной установки крепится к стене на дюбеля. Если стены горючие, под него укладывается изолирующий материал, не проводящий ток. В смонтированном виде наружный электрощит выступает над поверхностью стены примерно на 12-18 см. Это нужно учитывать при выборе места его установки: для удобства обслуживания щиток монтируют так, чтобы все его части находились примерно на уровне глаз. Это удобно при работе, но может грозить травмами (углы острые), если место для шкафа выбрано неудачно. Лучший вариант — за дверью или ближе к углу: чтобы не было возможности удариться головой.

Корпус электрощитка для наружного монтажаРасключение электрического щитка своими руками: актуальные схемы + детальная инструкция по сборке

Щит для скрытого монтажа подразумевает наличие ниши: его устанавливают и замуровывают. Дверца находится на одном уровне с поверхностью стены, может — выступает на несколько миллиметров — зависит от монтажа и конструкции конкретного шкафа.

Корпуса есть металлические, окрашенные порошковой краской, есть пластиковые. Дверцы — цельные или со вставками из прозрачного пластика. Размеры различные — вытянутые вверх, в ширину, квадратные. В принципе, под любую нишу или условия можно найти подходящий вариант

Один совет: если есть возможность, выбирайте шкаф большего размера: работать в нем проще, особенно это важно, если собираете электрощиток своими руками в первый раз

Комплектация и устройство навесного распределительного щиткаРасключение электрического щитка своими руками: актуальные схемы + детальная инструкция по сборке

При выборе корпуса часто оперируют таким понятием, как количество мест. Имеется в виду, сколько однополюсных автоматов (толщиной 12 мм) можно установить в данный корпус. У вас имеется схема, на ней указаны все устройства. Считаете их с учетом того, что двухполюсные имеют двойную ширину, прибавляете примерно 20% на развитие сети (вдруг купите еще какой-то прибор, а подключить будет некуда, или во время монтажа решите из одной группы сделать две и т.п.). И на такое количество «посадочных» мест ищите щиток подходящий по геометрии.

Что должно быть в щитке?

В только что возведенном доме вводной автомат и счетчик устанавливают электрики. С этим ничего поделать нельзя. Кстати планировать свой будущий электрический щиток нужно исходя из особенностей и места установки вводного автомата и счетчика. На сегодняшний день в новых домах приборы учета и вводные электрические коммуникации размещаются вне жилого помещения. Например, счетчик устанавливают на электрический столб или специальную опору, которая заранее монтируется на вашем земельном участке, ну а вводной автомат — куда-нибудь на стену дома.

В домах давней постройки приборы учета и автомат размещают в помещении. В квартирах эти же элементы, чаще всего, находятся на стене лестничной клетки. Если счетчик стоит прямо в доме, следует выбирать шкаф просторнее, чтобы в него кроме счетчика вошли автоматы и УЗО. В остальных случаях можно обойтись более компактным и аккуратным шкафом, но все равно его покупку стоит отложить до момента, пока вы не придумаете схему электросети.

Проектируя свою первую схему электропитания дома, не следует экономить на комплектующих, ведь от этого зависит безопасность вашей семьи и вашего имущества.

Следует использовать следующие элементы:

  • устройства защитного отключения;
  • дифавтоматы;
  • электрический провод ПВ-3 расчетного сечения;
  • гребенки для автоматов;
  • шины;
  • ДИН-рейки;
  • ограничители на ДИН-рейки;
  • автоматические выключатели;
  • втулочные наконечники для одного и двух проводов.

Обратите внимание! Втулочные наконечники выпускаются разноцветными. Каждый цвет соответствует сечению провода, который можно к этому наконечнику подключать. К синему подключаем провод максимум 2,5 кв

мм, к красному до 10 кв. мм

К синему подключаем провод максимум 2,5 кв. мм, к красному до 10 кв. мм.

Кроме вышеуказанных элементов при необходимости могут быть использованы: стабилизаторы напряжения, световые индикаторы, цифровые вольтметры, реле контроля напряжения и прочие полезные дополнения. Не лишним будет также подготовить самодельные наклейки с подписями, чтобы в конце сборки приклеить их на пластроны электрощита. Таким образом, все автоматы будут у вас не только располагаться в идеальном порядке, но и иметь подписи, чтобы в будущем никто не перепутал какой автомат за что отвечает.

Создавая схему электрощита необходимо начинать с УЗО, которое устанавливается сразу за счетчиком. Это основа безопасности электросети вашего дома, поскольку при возникновении утечки, именно устройство защитного отключения поможет избежать, ну или хотя бы минимизировать, возможность поражения электротоком. Проходя УЗО, фаза выходит на автоматы. Их количество будет зависеть от числа помещений, а также числа и состава потребителей.

Практика показывает, что при создании схемы электрощита следует ставить отдельные автоматы на крупных потребителей. А помещения со сложной электроникой лучше запитывать через стабилизатор напряжения. Стабилизатор подключается между УЗО и группой автоматов и размещается где-нибудь рядом со щитком.

Популярные статьи  Прокладка на газовый баллон: для чего нужна, типовые размеры, инструктаж по замене

Важно! Стабилизаторы стоят дорого, но учитывая современное состояние электросетей в городах и поселках, такие устройства могут спасти вашу электронику, чем сэкономят вам немало денег. Планируя схему электрического щитка, следует включить в нее заземляющую шину. К этой шине подключается «земля» от любого прибора

Также нужна зануляющая шина. От этой шины нулевой провод пойдет на УЗО, а затем на группу автоматов

К этой шине подключается «земля» от любого прибора. Также нужна зануляющая шина. От этой шины нулевой провод пойдет на УЗО, а затем на группу автоматов

Планируя схему электрического щитка, следует включить в нее заземляющую шину. К этой шине подключается «земля» от любого прибора. Также нужна зануляющая шина. От этой шины нулевой провод пойдет на УЗО, а затем на группу автоматов.

Шкаф приобретается в последнюю очередь, когда схема уже разработана. В нем устанавливаются ДИН-рейки для автоматов и шины, а уже затем все остальные элементы. Опытные электрики рекомендуют соединять автоматы между собой с помощью гребенки. Во-первых, это удобно, а во-вторых, очень надежно. К тому же на процесс соединения автоматов вы потратите меньше времени, хотя, конечно, за гребенку придется немного переплатить.

Монтаж проводки

Пошаговая инструкция по монтажу проводки в гараже включает в себя несколько пунктов, каждый из которых посвящен отдельному виду операций. Все они проводятся в определенной последовательности и начинаются с подготовительных мероприятий.

Пошаговый план содержит следующие обязательные пункты:

  • Разметка трасс прокладки кабельных жгутов.
  • Проделывание штробов (если электропроводку решено развести скрытым способом в толще стен).
  • Обустройство ниш для установки розеток и выключателей.

Отступы при разметке трассы электропроводки

От розеток и выключателей трасса намечается строго вертикально вверх, где под самым потолком устанавливается распределительная коробка. Это позволит в будущем учитывать предполагаемое место прокладки проводов и при необходимости сверления не повредить их.

Если в помещении проложены отопительные трубы – трассы проводки должны располагаться на удалении от них не менее, чем 25 см. Места под розетки намечаются на расстоянии примерно 0,3 метра от пола, а под выключатели – порядка 1,0 метра. Одновременно с этим выдерживается удаление проводов и мест монтажа электроустановочных изделий от косяков дверей и рам окон (оно не должно быть менее 10-15 см). В отличие от жилых квартир, в гаражах выключатели устанавливаются в районе гаражных ворот или калитки. Глубина штробов выбирается в зависимости от толщины кабеля или проводного жгута (согласно ПУЭ этот показатель не должен превышать 2,5 см).

Различные крепежные изделия для кабеля или провода представлены на фото ниже:

  • Хомут-стяжка, универсальный крепежный элемент для фиксации проводников
  • Стяжка предназначена для крепления кабеля на бетонных и кирпичных основаниях
  • Скоба металлическая для крепления кабеля
  • Скоба пластиковая для крепления кабеля
  • Изолятор электрический для крепления ретро проводки
  • Дюбель стяжка для крепления проводниковой или кабельной продукции
  • Дюбель-хомут для крепления плоского и круглого кабеля
  • Самодельный крепеж из стальной ленты
  • Самодельный крепеж из кусков провода
  • Клипсы-пластиковые для крепления круглого кабеля или гофрированной трубы
  • Пластиковый кабель-канал

Ввод силового кабеля и монтаж электрощита

Если капитальный гараж стоит отдельно от дома – силовой кабель подводится к нему по воздуху (на опорных столбах).

Требования к трассе проводки воздушной линии и ввод в здание.

Требования к трассе проводки воздушной линии выглядят так:

  • Высота протяжки проводов СИП над проезжей частью – не менее 6 метров.
  • Их удаление от земли на участке пешеходной зоны – 3,74 метра.
  • Высота расположения точки ввода в гаражное строение – не ниже 2,75 метра.

Воздушный и подземный ввод силового кабеля в гаражный бокс. В кооперативных объединениях часть работ, связанную с подводкой нуля и фазы, берет на себя местная администрация. В этом случае ввод кабеля питания осуществляется от общей линии с наружной стены гаражных боксов.

Подключение щита учета к линии электропередач и ввод электропитания помещение гаража смотрите на видео:

Коммутационные элементы вводного устройства размещаются в электрическом щитке, навешанном на стене строения недалеко от входа. В шкафу размещается следующее коммутационное и защитное оборудование:

  1. Рубильник (вводный автомат).
  2. Счетчик учета.
  3. Линейные автоматические устройства.
  4. УЗО и шина заземления.

Здесь же может быть установлен самодельный или покупной понижающий трансформатор. Схема электрощита для гаража со счетчиком электрической энергииСхема электрического щита в гараже без счетчика. На схеме электрического щитка указываются марка и тип кабеля, соединяющего все эти элементы. Возможны два варианта схемных решений для гаражей:

  • В первом случае в помещении не предусмотрена смотровая яма.
  • Во втором варианте исполнения придется заложить специальный трансформатор, обеспечивающий питанием 12 или 36 Вольт переносную лампу и светильники в смотровой яме.

Внутренняя разводка и освещение смотровой ямы

Внутренний монтаж электропроводки выполняется либо скрытым (в штробах), либо открытым способом – в металлическом рукаве, кабель-канале или гофре.

Освещение смотровой ямы необходимо выполнить светильниками с пониженным напряжением на 12, 24 или 36 вольт, в зависимости от приобретенного вами понижающего трансформатора. В качестве источников света нередко применяются светодиодные ленты, рассчитанные на 12 Вольт. В этом случае питание можно брать от АКБ, поскольку потребление у светодиодных элементов мизерное.

Выводы по итогам проделанной работы

Сейчас не имеет смысла говорить о величине моих финансовых затрат. Любые расходы всегда зависят от качества продукции, фирмы-производителя элементов автоматической защиты и других деталей, необходимых для сборки. Скажу лишь одно – экономия на оплате труда специалиста составила порядка 10 000 рублей. На всю работу (подобного опыта у меня не было) ушло в общей сложности около 5 часов. Опять же, сэкономленная сумма может быть в разы больше. Во многом она зависит от региона, средних цен и зарплат в городе. Однако, даже экономия небольшой суммы стоит того, чтобы выполнить всю работу самостоятельно. Да и опыт никогда лишним не будет.

Редакция Homius.ru приглашает домашних мастеров и умельцев стать соавторами рубрики «Истории». Полезные истории от первого лица не только будут опубликованы на страницах нашего онлайн-журнала, его авторы получат небольшое материальное вознаграждение.

Следующая ИСТОРИИКак я возводил беседку для барбекю своими руками: опыт читателя Homius

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
