Электрика в деревянном доме: схемы + монтажные инструкции

Монтажные работы пошаговая инструкция

Электрика в деревянном доме: схемы + монтажные инструкцииМонтажные работы

Перед проведением монтажа открытой проводки необходимо выполнить разметку ее проведения. Разметке подлежат не только линии прокладки проводов, но и места установки электроарматуры. Эта работа требует вдумчивого отношения, в противном случае все будет необходимо переделывать.

Вход электрической линии в дом

Самостоятельно подведение кабеля от ЛЭП в дом, самому лучше не выполнять. Это должны сделать специалисты из местной энергоснабжающей организации, именно они уполномочены выполнять работы подобного типа. Если будет обнаружено самостоятельное подключение, то высока вероятность привлечения к административной ответственности.  Кстати, это касается и воздушного подключения, и подземного.

Электрика в деревянном доме: схемы + монтажные инструкцииВход электрической линии в дом

Подводка электричества по воздуху хороша тем, что этот способ не требует больших затрат времени и денег. Но, к сожалению, не все дома могут быть подключены таким способом. Ввод силового провода должен быть выполнен на высоте не меньше чем 2,75м. Если высоты недостаточно, на стене должен быть установлен электрический щиток, с вмонтированным в него устройством УЗО.

Установка распределительного щитка

Распределительный щиток фиксирую на стене при помощи саморезов. В нем должны быть установлены DIN-рейки, на которые будут установлены все устройства. Монтаж должен выполняться в соответствии с заранее подготовленной схемой.

Электрика в деревянном доме: схемы + монтажные инструкцииУстановка распределительного щитка

В щитке устанавливают автоматы, УЗО и электрический счетчик. Все приборы установленные в счетчике должны быть подписаны.

Укладка кабеля

Укладка проводов через стены должна выполняться только через специальные гильзы.  Они могут быть выполнены из полимеров или металла. Для их установки необходимо проделать отверстия по размеру гильзы. Ее необходимо установить таким образом, что бы торцы выступали на 1 сантиметр от стены. После того, как гильза установлена в стену, на ее края необходимо надеть защитные втулки, которые будут предохранять провода от повреждения.

Электрика в деревянном доме: схемы + монтажные инструкцииУкладка кабеля

После того, как установлены приспособления для проведения проводов, можно выполнять укладку проводов в соответствии с заранее размеченной трассой.

Для открытой проводки целесообразно использовать негорючий кабель.

Монтаж распределительных коробок

В местах, где планируется разведением проводки к точкам подключения необходимо устанавливать распределительные коробки. их выполняют из полимерных, огнестойки материалов. К стене их фиксируют с применением саморезов или другого крепежа.

Электрика в деревянном доме: схемы + монтажные инструкцииМонтаж распределительных коробок

Установка выключателей и розеток

При проведении открытой проводки можно использовать только те выключатели и розетки, которые для этого предназначены. Под ними должно быть установлено негорючее основание, на которые в последствие и устанавливают необходимые приборы.

Электрика в деревянном доме: схемы + монтажные инструкцииУстановка выключателей и розеток

Установка заземления (ЗУ)

В установленном щитке шина РЕ выполнят задачи главной заземляющей шины. К ней должны быть подключены все повторные заземляющие устройства.

Электрика в деревянном доме: схемы + монтажные инструкцииУстановка заземления в деревянном доме

ЗУ (заземляющее устройство) должно быть установлено в земле, недалеко от стены дома.

Это устройство представляет собой несколько металлических прутков с диаметром 16 мм и длиной порядка 3 метров. Их сваривают между собой при помощи стальной полосы 40х4 мм. Эта же полоса должна использоваться для подключения к щитку установленному в доме. Для подключения ЗУ используют одножильный провод, диаметр которого должен быть не менее диаметра кабеля, который смонтирован на входе в дом.

Конструкцию, установленную в землю, окрашивать запрещается.

По окончании установки ЗУ необходимо проверить электрическое сопротивление. Оно не должно быть больше чем 8 Ом для сети 220 В и 4 Ом для сети 380 В.

1 Требования к монтажу и общий план выполнения работ

Если строго придерживаться положений ПУЭ и СНиП, обустроить надежную и безопасную в эксплуатации систему электроснабжения деревянного дома реально своими руками. Для начала необходимо ознакомиться с ключевыми требованиями указанных правил и норм:

  • Обязателен грамотный скрупулезный расчет сечения кабелей. Для их изоляции применяют негорючий материал.
  • Желательно укладывать открытую электропроводку.
  • Скрытая разводка не рекомендована для сооружений из дерева. Если приходится использовать именно ее, следует работать с кабелями в металлической трубе либо в иной оболочке.
  • В распределительном щитке монтируют и подключают устройство защиты (УЗО) и автоматический выключатель.

Электропроводку делят на внешнюю и внутреннюю. Первая прокладывается на улице и подводится к домашней сети по подземным колодцам и каналам или по воздуху (навесом).

Проводка в деревянном доме прокладывается поэтапно. Опытные электрики советуют придерживаться следующей последовательности работ:

  • Рассчитывается общая мощность оборудования, которое планируется установить в жилище.
  • Подготавливается проект электроснабжения.
  • Производится подбор и закупка выключателей, розеток, проводов, технических устройств.
  • Выполняется ввод питания в здание, подключение защитного автомата, электросчетчика и распределительного щитка (РЩ).
  • Кабель разводится по дому.
  • Монтируются осветительные приборы, розетки, выключатели.

В последнюю очередь подключают УЗО и обустраивают систему заземления. После этого сделанная своими руками проводка испытывается на работоспособность и безопасность эксплуатации.

Меры безопасности для деревянного дома

Среди основных ошибок устройства домашней электропроводки в деревянном коттедже числятся:

  • некачественное соединение жил (такие контакты потом начинают греться);
  • использование одновременно медных и алюминиевых проводов (соединять их напрямую категорически запрещено);
  • неиспользование металлических гильз и распределительных коробок;
  • применение несоответствующих требованиям кабелей;
  • неправильный подбор сечения жил и параметров защитных приборов;
  • использование пластиковой гофры при прокладке проводов в деревянных стенах и за декором.

Любая из этих ошибок ведет к повышению риска возникновения в коттедже пожара.

Использовать пластиковые рукава запрещено

Если есть хоть малейшие сомнения в собственных умениях и познаниях, то электромонтаж следует поручить профессионалу. С общим строительством все несколько проще.

Например, имеется пошаговая инструкция обустройства свайного фундамента своими руками в виде буронабивных свай. Достаточно ей следовать и фундаментное основание получится надежным. С электропроводкой все несколько сложнее.

При электромонтажных работах также не стоит забывать об элементарных мерах безопасности их выполнения. Весь используемый инструмент должен иметь ручки с резиновой изоляцией, а электрическая сеть должна быть обязательно обесточена.

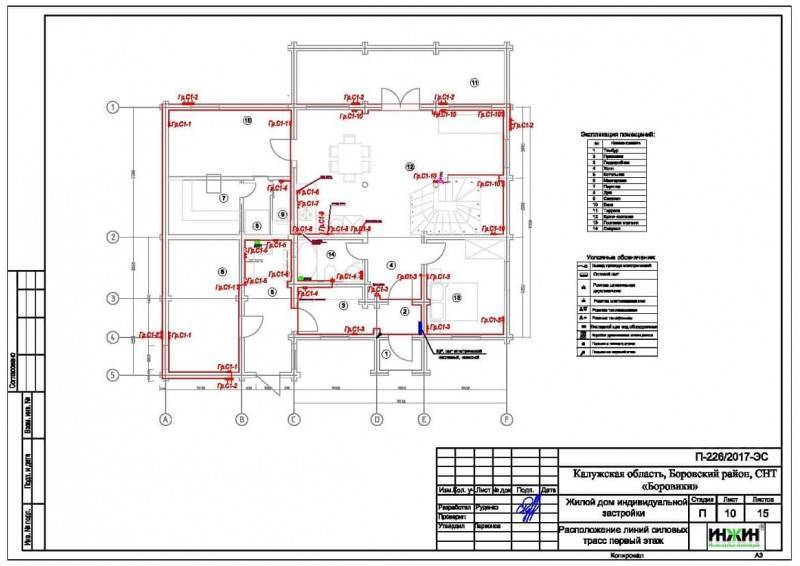

Проект электроснабжения деревянного дома

На первом этапе необходимо построить план дома с указанием точек расположения выключателей, розеток, приборов освещения и распределительных коробок. Владельцу следует определить места установки оборудования, требующего отдельного питания (стиральной машинки, котла отопления, варочной панели и т.п.). После расчета мощности нагрузки по группам определяется сечение провода для разводки, подбираются предохранители и дополнительные защитные устройства (например, грозоразрядники).

Электрика в деревянном доме: схемы + монтажные инструкции

Выбор провода и электроустройств

Для подбора нужного сечения кабеля по таблицам определяют пиковую мощность нагрузки, которая будет подключаться к розетке или магистрали электропроводки.

Изоляция не должна поддерживать горение (например, в жилых домах используют кабели марки NYM с дополнительной оболочкой). В проводке необходима дополнительная жила для подключения заземления. Розетки и выключатели подбирают по мощности оборудования и по дизайну дома.

Пример таблицы соответствия сечения, диаметра и мощности нагрузки для медного кабеля (при напряжении 220 В) приведен ниже. Существуют специальные онлайн-калькуляторы, позволяющие подобрать сечение кабеля по исходным условиям (напряжению, числу фаз, мощности нагрузки, протяженности магистралей и материалу жил).

Мощность, кВт Сечение, мм² Диаметр, мм
3,0 1,0 1,12
4,1 2,0 1,59
5,9 4,0 2,26
11,0 10,0 3,57

Выбор вводного кабеля и автоматического выключателя

В жилой дом необходимо завести силовой кабель, выдерживающий пиковую нагрузку всего оборудования с запасом не менее 20%. Если производится установка новой разводки с использованием проводов с увеличенным сечением, то необходимо проверить диаметр жил ввода (при недостаточном размере кабель необходимо поменять). Поскольку установить своими руками силовую магистраль невозможно, оформляют заявку в сбытовую компанию и оплачивают стоимость услуги.

Тип автоматического выключателя зависит от количества фаз в цепи питания (1 или 3). Для стандартных бытовых сетей напряжением 220 В используют дифференциальный автомат, обеспечивающий разрыв фазы. Номинал выключателя должен соответствовать пиковой нагрузке. В противном случае возможно преждевременное отключение питания или перегрев жил из-за перегрузки (например, в случае короткого замыкания).

Популярные статьи  Холодильники Whirlpool: отзывы, обзор модельного ряда + на что обратить внимание перед покупкой

Номинал и тип автомата однофазного питания

Для определения номинала автомата необходимо вычислить силу тока по формуле I=(P/U)xcosµ, где:

  • I — искомая сила тока;
  • P — общая мощность приборов, Вт;
  • U — напряжение;
  • cosµ — поправочный коэффициент, принимается равным 0,8.

Также следует определить силу тока при коротком замыкании. Данную величину рассчитывают по уравнению I=3260*S/L, где литера S обозначает сечение жилы в мм², а L равна протяженности магистрали. Следует учитывать, что формула подходит для расчета проводки длиной до 5 м. На основании полученных данных вычисляют коэффициент соотношения силы тока при коротком замыкании к силе тока при коммутации пиковой нагрузки. Показатель учитывают при подборе дифференциального автомата.

Подготовка материалов и инструментов

Для проведения открытого монтажа потребуется минимальный набор материалов и инструментов:

  • электрический провод (длину определяют по схеме, а сечение подбирают по нагрузке);
  • розетки, выключатели и монтажные коробки для открытого монтажа;
  • распределительный щит с автоматическими предохранителями и дифференциальным выключателем;
  • электрический счетчик (при условии установки прибора в помещении);
  • кабель-каналы с крышками;
  • соединительные клеммы;
  • строительный уровень;
  • тестовый прибор;
  • отвертки с плоским и крестообразным жалом;
  • инструмент для снятия изоляции;
  • электрическая дрель или шуруповерт;
  • различные шурупы по дереву;
  • изоляционная лента;
  • ножовка или электрический лобзик;
  • чертежный инструмент;
  • изоляционная лента.

Рисуем схему

Для более точного изображения плана понадобится воспроизвести максимально точно расположение комнат в жилище, желательно соблюдая масштаб. Отметьте на плане предполагаемое расположение бытовых приборов.

Каждая схема разводки электропроводки в квартире панельного дома или частного строения это точная схема распределительных групп и единичных электрических элементов. Для удобства пользования и чтения лучше каждую нанести на отдельный листок бумаги.

Каждая группа потребления должна быть подключена к своему отдельному автомату. Это обеспечит возможность отключить от электропитания отдельные помещения, если возникнет такая необходимость при ремонте или иных ситуациях. И при возникновении аварийных ситуаций вы будете защищены от обесточивания всей квартиры.

Внимание! Автомат на 25 А (тип B)устанавливают на группу розеток и УЗО на 30 мА. Для группы освещения потребуется автомат 10-16 А (тип В). Работы по планированию разводки во многом зависят от местонахождения электрического щитка

Его могут разместить в подъезде, подвале либо непосредственно в квартире. В последнем случае каждый потребитель электрического тока можно «посадить» на свой автомат. Это удобно, но слишком затратно финансово

Работы по планированию разводки во многом зависят от местонахождения электрического щитка. Его могут разместить в подъезде, подвале либо непосредственно в квартире. В последнем случае каждый потребитель электрического тока можно «посадить» на свой автомат. Это удобно, но слишком затратно финансово.

Поэтому принято объединять в следующие группы:

  • Электроснабжение комнат.
  • Освещение холла, жилых комнат, кухни.
  • Электроснабжение кухни и холла.
  • Электроснабжение и освещение санитарных комнат (влажные помещения имеют свои особенности и требования к электропроводке).
  • Электроплите должна быть выделена отдельная линия.

Внимание! Устройство защитного отключения (УЗО), установленное в каждой группе, повысит уровень безопасности электропроводки и предотвратит короткие замыкания. Его установка обязательна в проводке кухни и санузла. УЗО должен быть рассчитан на силу тока до 30 мА (класс А)

УЗО должен быть рассчитан на силу тока до 30 мА (класс А).

Схема разводки электропроводки в доме должна учитывать нагрузку основных бытовых приборов:

  • электроплита;
  • водонагреватель;
  • стиральная машина;
  • кондиционер;
  • духовой шкаф;
  • микроволновая печь;
  • посудомоечная машина.

Как только группы спроектированы с учетом основных потребителей тока, приступают к размещению на схеме выключателей, розеток, настенных и потолочных светильников, распределительных коробок. Проверяют правильность соединения и указывают необходимую длину проводов.

Полезный совет: Составьте схему электропроводки в 2-х экземплярах. Один будет рабочим вариантом, второй должен храниться в семейных документах. При необходимости это облегчит многие работы по дому.

На чистовой схеме разводки электропроводки в квартире все обозначения должны быть указаны общепринятыми знаками с точным проставлением размеров. Линии проводов освещения, силовые кабели и провода заземления для удобства работы и чтения плана наносятся своим цветом.

Большей читабельностью и информативностью будет обладать план с указанием линейных размеров комнат, высоты потолков и расстояниями от распределительных коробок до размещения электроточек. Это упростит работы по проведению и разводке электрических проводов.

Простая прокладка

Простая электропроводка выполняется с помощью изолированного жесткого кабеля в один провод. Обычно его изолируют дважды или трижды. В качестве примера можно рассмотреть ВВГ или NYM кабели, у которых негорючая изоляция. Этот вариант — оптимальный для дома из бруса. Для крепления используются специальные железные скобы, которые крепят провода прямо поверх стены. Если стена имеет достаточно большую площадь (свыше 7 м2), то можно прокладывать кабель парно.

Если же изоляция выполнена стандартным образом, то необходимо ее улучшить, подложив под кабелем специальную прокладку из негорючего материала (лента из металла, асбест и др.). Следует учесть, что ширина прокладки должна быть такой, чтобы выступала из-под кабеля с обеих сторон на сантиметр. Кстати, в старых деревянных домах можно увидеть, что при открытой прокладке использовались керамические ролики, в которых и пролегал кабель. Сейчас этот метод изоляции считается ненадежным и запрещен в эксплуатации.

Остается добавить, что простая электропроводка — самый экономичный способ прокладки электрокабеля. Иногда этот метод выбирают, когда  идет прокладка сразу нескольких кабелей.

Требования к электропроводке в деревянном доме

В связи с высокой пожарной опасностью деревянных домов, соблюдение правил и требований, предъявляемых к прокладке электропроводки, приобретает особую актуальность.

Соблюдение требований безопасности начинается уже при подключении деревянного дома к линии электропередачи. Это мероприятие должна проводить организация, отвечающая за снабжение электроэнергией. После оформления всей необходимой документации, устанавливается счетчик и выполняется непосредственное подключение к питающей сети. Для этих целей используется гибкий изолированный провод, у которого предварительно проверяется целостность изоляции.

Как правило, счетчик устанавливается снаружи, а распределительный щиток – внутри здания. Кабель, соединяющий обе точки, проходит по стальной трубе через отверстие, пробитое в стене. Высота ввода должна быть не менее 2,75 м от поверхности земли. Изоляторы и провода проходят от выступающей части крыши на расстоянии не менее 20 см. Вводная труба защищается от проникновения влаги.

Началом внутренней проводки в деревянном доме является распределительный щит. Для его установки выбираются сухие места. Данный вид оборудования не может располагаться в ванной комнате, душевой или санузле. Щит должен иметь несгораемую основу и запираться на ключ. На расстоянии 50 см от него не должно быть отопительных приборов и оборудования, систем газо-, водоснабжения и канализации.

К уже рассмотренным способам прокладки кабелей и проводов в деревянных домах также предъявляются требования по обеспечению электро- и пожарной безопасности.

Скрытая прокладка проводов может быть выполнена несколькими способами:

  • Обычный провод в оболочке из горючих материалов укладывается на несгораемую подкладку, после чего на него наносится слой штукатурки толщиной 1 см и более.
  • Обычный провод с оболочкой из огнестойких материалов может быть просто уложен на несгораемую подкладку по всей длине без последующей штукатурки.
  • При использовании провода в металлической гофре, он может укладываться на конструктивные элементы здания.
  • В случае использования стальных коробов, закрепляемых непосредственно на конструкциях, в них могут укладываться провода, у которых отсутствует дополнительная защита.
  • При использовании огнестойких пластиковых коробов допускается прокладка в них любых проводов, при условии установки под ними подкладки из несгораемых материалов. В дальнейшем сам короб покрывается штукатуркой, толщиной слоя 1 см и более.
Популярные статьи  Акриловая ванна: размеры, формы и обзор популярных изделий

Непременным условием использования металлических коробов и гофрированных шлангов является их дополнительное заземление на всем участке прокладки кабелей и проводов. Размеры подкладки из негорючих материалов выбираются таким образом, чтобы она выступала за габариты короба или гофры как минимум на 1 см.

Разводка проводов открытым способом в большинстве случаев выполняется с применением роликов. Данный способ более простой с технической точки зрения и не требует такого количества материалов, как при скрытой проводке. Единственным недостатком является внешний вид таких линий, который успешно скрывается благодаря оригинальным дизайнерским решениям. В целях безопасности по всей длине проводов укладывается подкладка из негорючих материалов.

Для открытой проводки используется оболочка из негорючих материалов, которая укладывается прямо на конструктивные элементы. Если используются трубы или несгораемые короба, то наличие дополнительной оболочки проводов необязательно. Существуют отдельные технические требования для наружной проводки деревянного дома, прокладываемой непосредственно на улице. В первую очередь это касается минимального расстояния от земли до линии, которое составляет 2,75 метра. Промежуток между проводом и стеной здания должен быть не менее 0,5 метра, а расстояние от балконов и окон – 1,5 метра и выше.

Основное внимание уделяется вводу в здание и защите его от попадания и скопления влаги. С этой целью применяются специальные уплотнения, обеспечивающие надежную герметизацию

Перед разводкой проводов необходимо определить место расположения всех потребителей, определить суммарную мощность бытовой техники и оборудования. Соблюдение всех технических норм и требований обеспечит надежную и продолжительную эксплуатацию домашней электрической сети. Одновременно будут решены вопросы электро- и пожарной безопасности, особенно актуальные для деревянных домов.

Монтаж электросчётчика

Согласно требованиям органов энергонадзора, электросчётчики в частных домах должны устанавливаться в местах с возможностью постоянного доступа контролирующих лиц. Следовательно, щиток приходится монтировать снаружи, где размещённые в нём комплектующие оказываются под воздействием погодных условий. С учётом этого, в частном доме устанавливаются два распределительных щитка:

  • наружный – для размещения электросчётчика и необходимого минимума дополнительных устройств (за счёт энергоснабжающей компании);
  • внутренний – расположен в доме, подключен к внешнему щиту, укомплектован оборудованием, необходимым для безопасного и удобного управления системой электроснабжения жилья (за счёт владельца строения).

Виды разводки сети

Перед началом монтажа важно определиться с разводкой электропроводки в брусчатом доме. Разводку разделяют по способам крепления:

  • наружная (скрытая);
  • кабель-канальная;
  • внутренняя (открытая).

Установить открытую электропроводку в брусчатом доме – это не просто протянуть провода по стенам и закрепить их. Между стеной и проводом должна быть изоляция.

Открытая проводка в деревянном доме – это когда провода не прячут внутри стен, а оставляют их снаружи, как часть интерьера. Такой способ монтажа, кстати, самый безопасный

Делают ее с помощью изоляционной ленты, трубки ПВХ, термоусадочной трубки или клеммы. Самый надежный вариант – последний (клеммы), самый доступный – изоляционная лента.

Кабель-канальная проводка– один из типов открытой конструкции. Для нее нужно приобрести металлические короба или электротехнические плинтусы, где будет спрятан кабель от посторонних глаз. Получается, проводки не видно, но доступ к ней открыт в любое время суток. Эта конструкция надежнее и функциональнее предыдущей, хотя бы потому, что проводки спрятаны от домашних питомцев и маленьких детей. Электропровода можно пускать по низу стен.

Скрытая или внутренняя проводка в брусчатом доме продумывается еще на этапе возведения объекта, тогда как внешнюю и кабель-канальную можно выполнить уже после завершения строительных работ.

Скрытую проводку в деревянном доме монтируют еще на этапе возведения здания. Внутри стен устанавливают специальные металлические трубки, куда и прячут провода

Внутри стен при внутреннем варианте монтажа «прячут» металлические трубки диаметром до 15 сантиметров. Эксперты называют такой способ трудоемким и опасным, потому что в процессе эксплуатации сети может произойти давление на металлическую трубку. Она деформируется и, вероятно, заденет кабель. Случится короткое замыкание. Найти локализацию будет проблематично, ведь проводка скрыта, доступ к ней ограничен.

Основные требования к проводке в частном доме

Прежде чем изучить пошаговую инструкцию по монтажу электропроводки в брусчатом, бревенчатом или любом другом частном доме своими руками, необходимо уяснить основные правила и требования к проводке в строении из бруса:

  • линии должны быть изолированы. Для этого используют такие негорючие материалы, как: ПВХ, резина, пластик;
  • ни в коем случае нельзя применять алюминиевые кабели, только медные, сечением не менее 16 квадратных миллиметров;

Электрика в деревянном доме: схемы + монтажные инструкции

Для проводки в деревянном доме можно использовать только медный кабель, алюминиевый менее устойчив к возгораниям. Сечение – 16 миллиметров

  • с улицы проводка попадает в жилище через гильзу из металла. Из комнаты в комнату – через металлическую трубку или гильзу;
  • эксперты советуют монтировать электрокабель внутри жилища только в открытую. Это удобно, если возникнут проблемы с проводкой. Пользователь всегда сможет найти дефектные места самостоятельно;
  • рассчитывая толщину провода, необходимо добавить запас – около 20-30 процентов;
  • нельзя прокладывать кабели в трубах из гофрированной бумаги;
  • обязательно установите в доме УЗО – устройство защитного отключения, его можно расположить в электрическом щитке. В случае короткого замыкания устройство спасет электрические приборы от преждевременного выхода из строя;
  • щиток всегда отделяют от брусчатой стены – для этого его располагают внутри металлического короба, закрытого от пыли, грязи, влаги;
  • монтировать щиток лучше на специально построенной для этой цели стене из кирпича. Сделать это желательно (если есть такая возможность), но не обязательно.

Способы прокладки проводки в деревянных домах – какие могут возникнуть сложности

Для того, чтобы проложить кабель в деревянном доме, необходимо определиться со способом монтажа. Способов, как уже говорилось, существует два. Так вот, при условии, что планируется обшивать стены изнутри, равно как и штукатурить, наиболее удобным будет вариант монтажа скрытой проводки. Если же проводка в деревянном доме прокладывается после ремонта и отделки, или же облицовка стен не планируется вовсе, то удобнее будет наружное или открытое расположение кабелей. Сейчас более конкретно рассмотрим каждый из этих способов, а также попробуем понять, какие есть достоинства и недостатки каждого из них.

Нюансы монтажа скрытой проводки в деревянном доме

Оптимальными для такой работы будут кабели, имеющие негорючую изоляцию. Но, в любом случае, их необходимо протянуть в гофрированный рукав из металла или пластика. Так же понадобится:

  • коронка по дереву;
  • дрель;
  • крепежные скобы (клипсы) по размеру гофры;
  • саморезы.

Основная задача, это согласно схеме, высверлить в стенах при помощи дрели с коронкой, отверстия необходимого диаметра под распределительные коробки, розетки и выключатели.

При скрытой проводке на деревянных стенах нет ни одного кабеля
Важно! Распределительная коробка должна находиться над каждым выключателем. При необходимости над розетками засверливаются отверстия

Также следует обратить особое внимание на соблюдение схемы и количество групп кабелей.

Скрытая проводка в доме проходит на расстоянии 15-20 см от потолка. Что же касается расположения электро-точек, то их высота уже на усмотрение мастера. Провод, уложенный в гофре, крепится при помощи пластиковых клипс и саморезов к стене в углублениях между бревнами. Таким образом скрытая проводка в бревенчатом доме не будет мешать последующей отделке помещений.

Популярные статьи  Как выбрать монтажный клей

В каждом месте, где будет установлена распределительная коробка, выключатель или розетка, оставляются хвосты около 10-15 см для последующей разводки и подключения. Следует помнить, что устройство внутренней проводки деревянного дома подразумевает использование кабелей большего сечения, нежели наружная, за счет отсутствия естественного охлаждения.

При наружной проводки в деревянном доме можно использовать трубы ПВХ

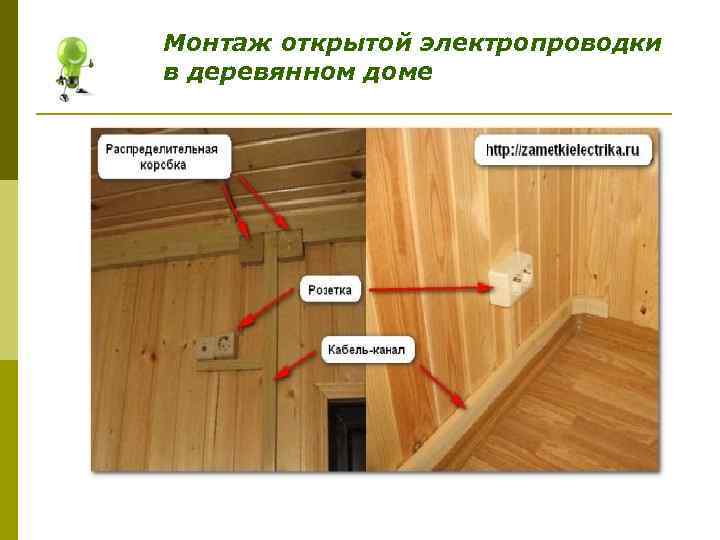

Монтаж открытой проводки в деревянном доме – плюсы и минусы

Наружная электропроводка в деревянных домах монтируется намного проще. В этом случае не требуется засверливание для коробок и выключателей. Прочертив будущие трассы в соответствии со схемой, необходимо закрепить распределительные коробки в нужных местах, после чего между ними зафиксировать кабель-канал, в который позже и будут укладываться провода. Так же и выключатели с розетками не требуют засверливания.

Минус подобного способа в том, что все провода (вернее кабель-каналы в которых они проходят) видны на стенах, что не каждого устраивает. Ну а из плюсов наружной проводки в деревянных домах можно назвать более простой монтаж, а также использование кабелей меньшего сечения. К тому же, в случае пробоя изоляции провода или другого подобного происшествия, намного упрощается ремонт. Ведь внешняя проводка в деревянном доме позволяет его производства без ущерба отделке. Для этого необходимо лишь вскрыть кабель-канал и заменить испорченный кусок провода от одной распределительной коробки до другой.

А это пример ретро проводки в деревянном доме

Монтаж ретро-проводки в деревянных домах – особенности работы

В наше время стиль «ретро» стал достаточно популярным во всех направлениях. Не обошло это веяние и электроприборы, равно как и проводку. А заключается подобный стиль в следующем. По прочерченной трассе через равные промежутки, к стене крепятся керамические изоляторы в форме грибка, на которые и фиксируется скрученный в жгут двухжильный кабель. В остальном же монтаж электропроводки под старину в деревянных домах ничем не отличается от открытого метода.

В случае применения такого способа кабель не соприкасается с деревянной поверхностью, а по тому никакая дополнительная защита от возгорания не используется. Для того, чтобы наиболее полно понять, как производится подобный монтаж ретро проводки в деревянном доме, предлагаем Вашему вниманию небольшой фотообзор таких работ, выполненных домашними мастерами.

При применении этого метода имеет смысл приобрести о лампы, имеющие более старинную форму. Называются они в народе «лампами Эдисона». К положительным качествам ретро-проводки в деревянных домах можно отнести необыкновенный антураж, который она создает. И даже если она будет выполнена не профессионально, интерьер оживится в любом случае.

Проект электрики дома. Что в него входит?

Продумать электропроводку в доме и квартире, с учетом:

  1. использования электричества для работы одновременно нескольких видов техники;
  2. без необходимости ограничения подключений к сети и подзарядки устройств;
  3. удобного размещения розеток и правильного их количества на каждую комнату.

можно только при помощи расчетов потребляемой мощности и грамотно составленного электропроекта.

При выполнении работ с электрикой, важно знать положение всех элементов электросистемы дома и схемы пролегания проводки внутри стен. Это нужно хотя бы потому, чтобы в процессе перепланировки, ремонта не задеть важные коммуникации. Также это необходимо, если возникла та или иная неисправность в сети

При разводке электрики также должна быть учтена нагрузка на сеть в доме и применяться кабель с необходимым сечением

При частых перепадах напряжения устанавливается соответствующая защита

При разводке электрики также должна быть учтена нагрузка на сеть в доме и применяться кабель с необходимым сечением. При частых перепадах напряжения устанавливается соответствующая защита.

Монтаж проводки делится на несколько стадий:

  1. составление схемы электропроводки;
  2. расчет мощности;
  3. закупка соответствующих материалов;
  4. монтаж разводки, установка фурнитуры и комплектующих.

Правила устройства открытой электропроводки

Способы открытой прокладки проводов не должны противоречить требованиям ПУЭ.

Поэтому для крепления кабелей к деревянной поверхности стен, перегородок или потолка можно применять следующие изделия:

  • керамические или фарфоровые изоляторы;
  • напольные плинтуса со встроенным кабель-каналом;
  • гофрированные и жесткие трубы ПВХ;
  • короба ПВХ;
  • металлические короба и трубы.

Конкретные наименования изделий указывают в проектной документации, и применительно к деревянным сооружениям они обязательно должны сопровождаться сертификатом пожарной безопасности и быть обозначены маркировкой «НГ», как не поддерживающие горение.

Электрика в деревянном доме: схемы + монтажные инструкции Установку кабель-каналов и остальных монтажных элементов необходимо продумать заранее, так как выступающие детали могут помешать расстановке мебели или решению других интерьерных вопросов

С выбором кабель-каналов вопросов не возникает, так как в строительных магазинах можно подобрать изделия и по цвету, и по ширине, причем с комплектом сопутствующей фурнитуры – заглушек, поворотных элементов, переходников.

Лучше выбирать толстостенные, достаточно широкие изделия с одинарным замком, так как короба с двойным замком сложнее обслуживать.

Требования и рекомендации к монтажу:

  1. Кабель, как и защитная фурнитура, должен не поддерживать горение, то есть быть с маркировкой «нг». Лучший вариант для деревянных домов – ВВГнг-ls (с пониженным дымоотделением).
  2. Наличие металлической площадки для установки – пожаробезопасного основания, увеличивающего безопасность использования электроприборов.
  3. Выключатели и розетки – только накладные, наружные.
  4. Использование металлических гильз для организации перехода кабеля через деревянные стены, перекрытия, перегородки.

Проходные гильзы – это отрезки толстостенной металлической трубы, которые должны выступать с каждой стороны сгораемой конструкции на 1 см. Чтобы кабель не деформировался, края гильз защищают пластиковыми накладками.

Электрика в деревянном доме: схемы + монтажные инструкции По правилам открытого участка проводки между гильзой и коробом оставаться не должно. Конец гильзы, выходящий из отверстия, должен обязательно заходить внутрь короба

При выборе сечения электрического кабеля для прокладки в деревянном доме руководствуются общепринятыми нормами:

  • 3*2,5 мм – для розеток;
  • от 6 мм² – для мощного электрооборудования, например, электроплиты;
  • 3*1,5 мм – для осветительной группы и т.д.

Формирование групп производят по принципу «как можно меньше», то есть блок из 4-5 розеток выделяют как отдельную линию и оборудуют отдельным автоматом.

Желающие избавиться от кабелей используют открытую проводку на изоляторах. По нормам ПУЭ, разрешено располагать изолированные провода в открытом виде на расстоянии 10 мм и более от деревянной поверхности.

Способ, которым активно пользовались еще в середине 20 века, снова входит в моду, поэтому уделим внимание и ретро-проводке. В течение нескольких лет после строительства деревянного дома происходит его усадка, поэтому неизбежно провисание проводов. Чтобы сохранить приятный внешний вид линий без подтяжки, провода закрепляют стяжками над и под изоляторами

Чтобы сохранить приятный внешний вид линий без подтяжки, провода закрепляют стяжками над и под изоляторами

В течение нескольких лет после строительства деревянного дома происходит его усадка, поэтому неизбежно провисание проводов. Чтобы сохранить приятный внешний вид линий без подтяжки, провода закрепляют стяжками над и под изоляторами.

Дополнительная информация о монтаже проводки открытым способом приведена в статье – Монтаж открытой электропроводки: обзор технологии работ + разбор основных ошибок

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
