Соединение проводов в распределительной коробке: изучаем способы

Болтовые соединения

Болтовое соединение

Такое соединение довольно надежное, но громоздкое. Для современных распределительных коробок он не подойдет из-за своих габаритов, но для больших коробок старого образца – в самый раз. Таким методом можно соединять как однородные, так и разнородные металлы. Работа выполняется следующим образом:

  1. На болт надевается стальная шайба.
  2. С проводников снимается изоляция, и они формируются в виде кольца.
  3. Первое кольцо надевается на болт.
  4. Затем на очереди другая стальная шайба, которая помещается на болт следом за первым.
  5. Сверху одевается второй соединительный провод.
  6. Весь этот «бутерброд» зажимается гайкой.
  7. В конце все нужно заизолировать.

Именно такая конструкция делает контакт громоздким. Если вам нужно соединить несколько пар проводов, то такой вариант не будет наилучшим.

Ошибки при ремонте. Ошибка №1- неправильно установленная коробка для розетки

Делая ремонта квартиры или отдельной комнаты, люди сталкиваются с ошибками, стоящие определённое количество денег.

Делают ошибки при ремонте квартиры или комнаты различные, но большинству виной – контроль или незнание. Данная ошибка не шибко большая и деньги соответственно небольшие.

Но зачем платить за одну работу дважды? Разберём на сайте «АлгоритмСинтез» ошибку, которая случается во время ремонта при замене проводов, розеток и выключателей.

Пример популярной ошибки, ремонтируя квартиру или комнату

Решили сделать ремонт в комнате. Ремонт планируется не просто переклеить обои, а затрагивает практически всю комнату – пол, стены, потолок, окна и двери. Если проводка старая, то резонно встает вопрос, надо заменить проводку.

При этом количество розеток надо добавить, где-то перенести в другое место. Если же проводка не старая и в полном порядке, при этом соответствует требованиям на сегодняшний день, нет необходимости её менять.

Провода проложены в бороздах, распределительные коробки и установочные коробки под приборы установлены, из коробок выпущены провода. Первый этап сделан довольно быстро, буквально за 1 день, комната небольшая около20 м2.

На второй этап установку приборов и подключение приглашайте, когда стены будут окрашены или оклеены обоями. Пригласили отделочников для выполнения ремонтных работ. Стены оказались кривые, и было принято решение их выравнивать. После выравнивания стен и всех шпаклёвочных работ видим наглядно две ситуации.

Два непредсказуемых варианта установленных коробок под розетки и выключатели

Первый вариант – установочная коробка оказалась утоплена в стену настолько, что нормально установить прибор не представиться возможности.

Второй вариант – установочная коробка намного выступает за плоскость стены, естественно, так оставлять нельзя.

Оба варианта предполагают переустановку коробки заново. Сделать без проблем могут сами отделочники, но потом обязательно добавят в список дополнительные работы. Это же не их вина.

Кто же виноват в данной ситуации? Наверное, и так понятно, тот, кто отважился руководить и взять ответственность за ремонт комнаты на себя.

Исключаем ошибки в процессе ремонта

Чтобы избежать многих ошибок при ремонте, необходимо всё сделать своевременно и соблюдать последовательность ремонта комнаты или квартиры.

1. Электрик прокладывает провода и хорошо фиксирует их в местах установки розеток или выключателей. Для определения на какой высоте будут устанавливаться розетки и выключатели, должен быть известен уровень чистого пола в комнате.

Если выполняются гипсокартонные перегородки или потолка, то необходимо будет вызывать дополнительно для прокладки проводов.

После зашивки гипсокартоном до шпаклевки ещё раз вызываем на предмет целостности и место выпуска провода в нужно месте.

2. Бригада отделочников выполняет ремонт всей комнаты, выравнивает пол, стены, потолок. Поверхность стен уже прошпаклёвана, но до шлифовки приглашаем электрика.

3. Электрик устанавливает распределительные коробки и коробки под розетки, выключатели и терморегулятор, если устанавливали электрический тёплый пол.

В таком случае он обязан установить коробки в уровень с плоскостью стен или буквально на1 миллиметр утопить. Вы обязательно должны проверить этот момент, тогда придётся избежать более затратных дополнительных работ. Также электрик делает распайку распределительных коробок и прозвонку всех проводов, убеждаясь, что всё в порядке и провод нигде не перебит.

Порядок проведения работ в земле и воде

Не так уж редко возникает необходимость в прокладке электропроводки под землей или под водой. Коротко остановимся на особенностях выполнения электромонтажных работ в этих условиях.

Провода могут прокладываться в воде, например, при монтаже погружного насоса. В этом случае нужна пайка концовок проводов. Далее соединение обрабатывается изоляционным материалом (термоклеем), а поверх надевается термоусадка. При соблюдении технологии стык получится очень надежным и безопасным. Однако стоит допустить небрежность, и дело закончится коротким замыканием.

Проводка в земле защищается таким же образом, как описано выше, однако, чтобы получить безопасное соединение, можно использовать более продвинутую методику. Концы кабеля следует прижать клеммной колодкой, а герметичную распредкоробку залить силиконом. Подземную магистраль рекомендуется разместить в прочном коробе или трубе, чтобы предотвратить акты вредительства со стороны грызунов. Поврежденные концовки кабелей лучше всего стыковать при помощи муфт.

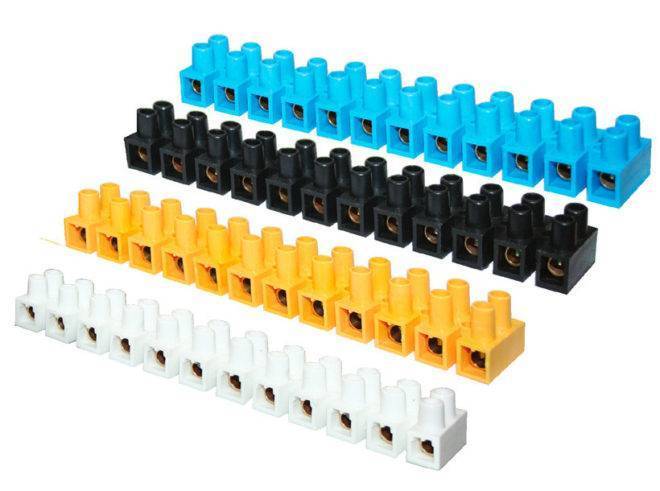

Клеммные колодки

Соединение проводов в распределительной коробке существенно облегчается с использованием клеммных колодок.

Современный рынок предоставляет широкий ассортимент колодок, которые различаются как особенностью исполнений и размерами, так и ценой. Сама клемма бывает маленькая или большая, всё зависит от сечения соединительных проводов. Тем не менее, конструктивно все они устроены по одному и тому же принципу.

Соединение проводов в распределительной коробке: изучаем способы

Как правило, колодки клеммников продаются секциями, но иногда покупают их и поштучно, попросив продавца отрезать нужное количество.

Устройство

Клеммник представляет собою прозрачный корпус из пластика, внутри которого расположена латунная гильза. Именно эти гильзы различаются по диаметру, в зависимости от того, на какое сечение жилы рассчитана данная колодка. В гильзе имеются два резьбовых отверстия, в них вкручены винтики, зажимающие провода.

Принцип соединения

Соединение проводов в распределительной коробке: изучаем способы

Как в таких клеммных колодках выполняют соединение проводов? Например, в распредкоробке вам необходимо подключить розетку к питающей сети. Вы берёте колодку на две секции, откручиваете зажимные винтики, тем самым освобождая гильзу для прохода в неё проводов. На подключаемых проводах снимаете изоляционный слой (достаточно 5 мм) и тщательно зачищаете токопроводящую поверхность каждой жилы. Вставляете в одну клемму фазные жилы розетки и питающей сети, в другую – нулевые. И путём закручивания винтиков, зажимаете провода в гильзе.

Преимущества

Чем хорошо расключение проводов распределительной коробки при помощи клеммных колодок?

Во-первых, в большинстве домов электрическая сеть выполняется моножильными проводами (не гибкими и не многожильными), а при помощи таких клемм монтаж одножильных проводов становится очень простым и не вызовет сложностей даже у начинающих электриков.

Соединение проводов в распределительной коробке: изучаем способы

Во-вторых, с помощью клеммника появляется возможность соединения между собой алюминиевых и медных жил. Скрутка в этом случае не подходит, потому что эти два металла характеризуются внутренним неродством. Алюминий и медь взаимоокисляются, что приводит к появлению на поверхности оксидной плёнки, далее уже как следствие плохой контакт, нагрев и выход из строя электрической проводки. А за счёт такого варианта соединений алюминий с медью не соприкасаются друг с другом, что является неоспоримым преимуществом применения клеммной колодки.

Запомните! Очень важно во время непосредственного подсоединения жилы в клемму, сначала открутить один винт и вставить, к примеру, медный провод, после чего закрутить. Потом точно так же поступить с алюминиевым. Это делается для того, чтобы исключить возможность их соприкосновения между собой внутри латунной гильзы

Популярные статьи  Жидкие гвозди: как пользоваться клеем и какое из средств считается лучшим

Это делается для того, чтобы исключить возможность их соприкосновения между собой внутри латунной гильзы.

Плюс ко всему такой соединительный способ проводов при помощи клеммных колодок потребует минимум вашего времени.

К тому же этот вариант разъёмный, то есть в любой момент вы можете, отсоединить нужный провод или кабель.

Недостатки

К недостаткам клеммной колодки относится нежелательное соединение в них многожильных гибких проводов. Такая, казалось бы, удобная клемма совмещает в себе всё, что «не нравится» многожильному проводу – вращательные движения, неровную зажимную поверхность винта и так называемое точечное (неравномерное) давление. Во время зажатия их винтом он может продавить и переломить одну или несколько мелких тонких жилок. Провод уже не будет иметь необходимой пропускной способности по току, что приведёт к нагреву контакта. Если уж и возникла такая необходимость, соединять в клеммниках многожильные провода, то желательно использовать втулочные наконечники, обжимающие пучок жилок.

В такой колодке необходимо предельно осторожно затягивать винт, если выполняете подключение проводов алюминиевых. Всю свою силу и мощь тут демонстрировать не нужно, иначе вы попросту переломите жилу

Разновидности

Соединение проводов в распределительной коробке: изучаем способы

Самая современная разновидность клеммников – самозажимные. Соединение выполняется очень быстро, для этого вам не потребуется даже брать в руки отвёртку. Каждое отверстие имеет подпружиненный контакт. Жила вставляется в отверстие до характерного щелчка, который означает защёлкивание клеммы.

Ещё лучше проявили себя рычажковые клеммники. Маленький рычажок нужно поднять, тем самым освобождая контактное отверстие, в которое вставляется жила. Затем рычажок опускается и надёжное соединение готово. Если потребуется перезаделка контакта, рычажок снова подняли и жилу вытянули.

О различных типах клеммников рассказано в этом видео:

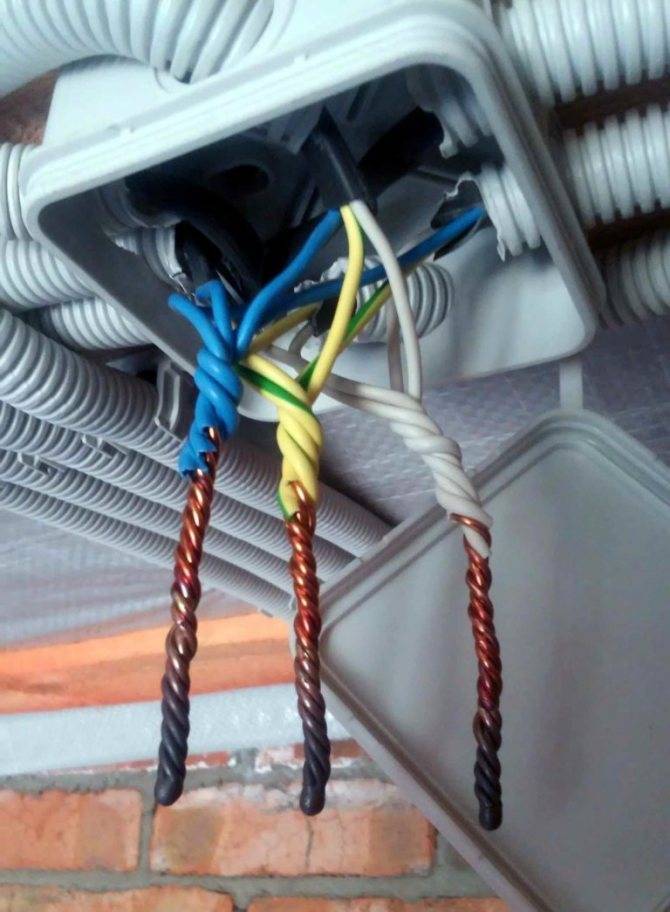

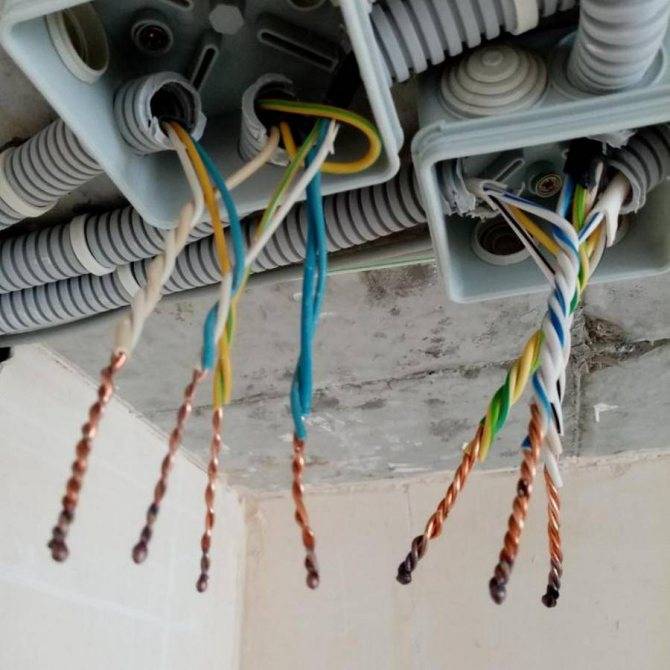

Сколько проводов должно быть в скрутке

Чаще всего, рекомендуется собирать не более 6ти жил сечением 2,5мм.кв. в одну скрутку, а лучше, особенно если мало опыта, не более 4х. Кабели с таким сечением применяются в квартирах для розеточных групп.

Проводников сечением 1.5мм.кв., используемых для освещения, можно взять и больше. А кабели, идущие на электроплиту, с сечением жил 6мм.кв, как вы понимаете даже шесть штук аккуратно соединить на скрутку без опыта очень тяжело.

Чтоб не заучивать максимально рекомендованное для скруток количество проводов:

Есть простое правило:

Суммарное сечение всех жил в скрутке не должно превышать 16 мм.кв, а общее количество проводов 6ти штук

Стандартные распределительные коробки, чаще всего имеют до 6ти мест ввода кабеля, соответственно скруток с большим количеством проводников обычно не получается.

Еще одно простое объяснение ограничению максимального количества жил следующее – большее их количество просто не позволит качественно ухватить их инструментом при работе.

Ниже представлена таблица, в которой указано рекомендованное максимальное количество проводов в одной скрутке, для разных сечений кабеля:

Сечение провода мм.кв

Старайтесь, при электромонтаже, избегать случаев, когда необходимо скрутить большее количество проводов, чем рекомендуется здесь.

Всегда лучше сделать дополнительную распределительную коробку, чем получить некачественное соединение, которое затем доставит вам массу проблем.

И еще раз хочу напомнить, официально, простая скрутка в электрике запрещена и используется лишь в комплексе с другими методами соединения – сжимом, сваркой и т.д.

Я уверен, что найдётся масса людей, которая скажет, что с легкостью качественно скручивает и большее количество жил, и получаемое соединение максимально надежно. Я спорить с этим не стану, более того, в моей практике приходилось делать и такое (я проводники всегда свариваю, после скрутки).

Ярким примером этого, может быть статья о наращивании вводного кабеля в квартиру, где скручивалось 3 провода по 6мм.кв. При применении определенных технологий это возможно, но делать это постоянно я не советую, используйте такую возможность лишь как исключение.

А как считаете вы? Расскажите о своём опыте монтажа скруток и максимального количество проводов, которые получается сделать качественно. Особенно интересует мнение начинающих электриков, которые решили сделать проводку в квартире или на даче.

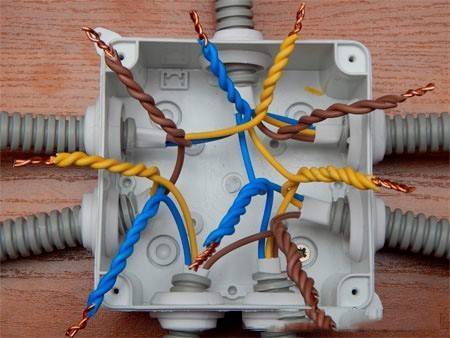

Соединение скрутка

Скрутка проводов – это наиболее распространенный и противоречивый способ соединения. Согласно правилам устройства электроустановок такой метод строго запрещён. Однако он подходит как для маломощных, так и для мощных сетей.

Метод №1:

Возьмите два подчищенных одинарных провода и хорошо скрутите их кусачками.

Метод №2:

  • Возьмите два подчищенных одинарных провода;
  • Один конец провода намотайте на другой;
  • Другой конец намотайте на первый (скрученный), так чтоб соединение было плотным;
  • Для прочности сделайте не меньше 6 витков;
  • Скручивание должно быть крестообразным.

Соединение одинарного и многожильного проводов происходит по другому.

Метод №3:

  • Возьмите многожильный провод и намотайте на конец одинарного;
  • Прижмите кусачками конец одинарного провода к многожильному.

Также можно соединить и 2 многожильных шнура.

Плюсом данного метода является простота и экономичность.

Минус в том, что провода плохо соединены, кроме того, не рекомендуется скручивать алюминиевый и медный шнуры. Затем проводку следует заизолировать специальной полиэтиленовой трубкой (кембрик). Этот способ не подходит для деревянных домов и для помещений с повышенным уровнем влажности.

Несколько советов по применению Wago

Если вы собираетесь применять подобные клеммники в осветительных сетях либо в каких-то других, имеющих ограничение по току до 10 А, то используйте зажимы Wago смело, никаких нюансов и тонкостей здесь знать не нужно.

Соединение проводов в распределительной коробке: изучаем способы

При использовании клеммников в сети с нагрузкой от 10 до 20 А, важную роль играет чистота поверхности проводника. Помимо этого в цепи обязательно должен быть установлен защитный автомат (на 10, 13, 16 либо 20 А).

При нагрузке свыше 25 А лучше отказаться от применения клеммных зажимов Wago, а воспользоваться пайкой, сваркой или опрессовкой проводов.

Можно самостоятельно усилить надёжность соединительного зажима, например Wago 733. Если у вас нагрузка достигает предельных величин, то поступите следующим образом. Зачистите жилы соединяемых проводов на 20-30 мм и вставьте их как положено в клеммник. Теперь, поворачивая зажим по часовой стрелке, скрутите оставшиеся оголённые части проводов и заизолируйте их. Будьте уверены, надёжность такого контакта выросла в несколько раз.

Подключение лампочки и розетки от распредкоробки. Как от выключателя провести розетку

Подключение выключателя от розетки — процедура хоть и не очень сложная, но зачастую помогающая решить массу проблем. В первую очередь, это касается вопросов дополнительного подключения систем освещения.

Ведь благодаря такому подключению мы можем существенно сэкономить не только на проводах, но и на количестве дополнительных работ, таких как штробление стен. Поэтому, если вы столкнулись с проблемой подключения дополнительного освещения и не хотите по-новому делать ремонт в комнате, такой вариант станет идеальным решением.

Подготовительные работы

Прежде, чем приступать непосредственно к процессу подключения, следует выполнить целый ряд подготовительных работ и определиться с местом расположения будущего выключателя. К подготовительным работам мы относим работы, связанные с выбором провода, самого выключателя и схемы, которую он будет запитывать.

Выбор провода

Перед тем, как от розетки подключить выключатель, нам следует правильно выбрать провод, которым будет осуществляться подключение. Ведь правильный выбор провода позволит значительно сократить вероятность пожара или других поломок.

Популярные статьи  Чем обработать стены перед поклейкой обоев: подготовка поверхности

Итак:

  • Чтобы выбрать провод, нам следует знать номинальную мощность коммутируемых электроприборов, из которой затем не сложно вывести номинальный ток. Делается это по формуле, где I – номинальный ток, P – номинальная мощность, а U – номинальное напряжения, которое для однофазной сети равно 220В.
  • Высчитав номинальный ток, мы можем использовать табл.1.3.4 ПУЭ для медных проводников или табл. 1.3.5 для проводов из алюминия, для выбора их номинального сечения (см. ).

Соединение проводов в распределительной коробке: изучаем способы

Обратите внимание! В большинстве случаев при подключении выключателя от розетки он коммутирует одну – две лампочки. Из-за этого номинальный ток получается небольшим и согласно табл

1.3.4 и 1.3.5 можно применять провод небольшого сечения. Но согласно табл. 7.1.1 ПУЭ, сечение этого провода в любом случае не может быть меньше 1 мм 2 для медного провода или 2,5 мм 2 для алюминиевого.

  • Еще один аспект, который следует учесть при выборе провода — это способ его прокладки. Ведь в случае его прокладки внутри помещений открытым способом на изоляторах, согласно табл.2.1.1 ПУЭ, его минимальное сечение должно быть 1,5 и 4 мм 2 соответственно для медного и алюминиевого провода.
  • Если же провод будет использоваться для наружной прокладки открытым способом на роликах или изоляторах, то его сечение вообще должно быть не меньше 2,5 и 4 мм 2 соответственно для медного и алюминиевого провода.

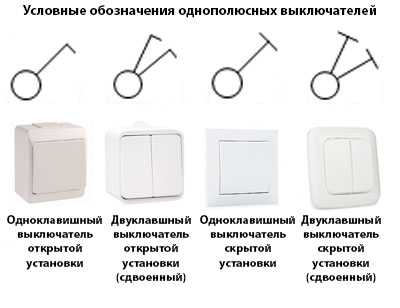

Выбор выключателя

Перед тем, как запитать выключатель от розетки, важно правильно выбрать сам выключатель. Этим аспектом часто пренебрегают, из-за чего выключатели часто выходят из строя

Особенно важен этот аспект, если выключатель будет коммутировать большие нагрузки.

  • В первую очередь, выбираем выключатель по номинальному току. При выборе провода мы уже посчитали номинальный ток нашей сети, поэтому, используя те же цифры, выбираем номинальный ток выключателя. На данный момент на рынке представлены модели в 6, 10 и 16А. Можно найти и более мощные выключатели, но они встречаются редко.
  • Следующим важным фактором выбора является способ монтажа выключателя. Для скрытой проводки применяют утопленный вариант выключателя, а для открытой соответственно с наружной коробкой. Здесь выбор целиком зависит от способа прокладки вашей электропроводки. Исключение составляют только ванные комнаты и душевые, в которых пункт 12.22 ВСН 59 – 88 рекомендует применять только скрытую проводку. Но учитывая, что размещать в этих комнатах выключатели запрещено, то способ монтажа выключателя может быть любым на ваше усмотрение.

Соединение проводов в распределительной коробке: изучаем способы

Также наша инструкция советует учитывать и место установки выключателя. Для наружной установки следует применять выключатели с IP не ниже, чем 44. Конечно, лучше применять выключатели с более высокой степенью пыле- и влагозащиты, но цена таких моделей увеличивается пропорционально уровню защиты.

Подключаем выключателя от розетки

Существует два варианта как от розетки запитать выключатель. Эти способы не отличаются принципиально, и по большому счету выбор каждого из них осуществляется, исходя из расположения непосредственно светильников.

Если светильник расположен рядом с выключателем или розеткой, то целесообразно подключить «ноль» непосредственно от последней. Если же светильник достаточно удален, то в целях экономии провода и большей эстетичности нулевой провод лучше подключить в распределительной коробке.

Электрохимическая коррозия

Однако, в недалёком прошлом, в строительстве широко использовались алюминиевые провода. В результате, в большинстве жилых зданий, строившихся вплоть до 90-х годов, внутридомовая проводка алюминиевая – менее дорогая, но и менее долговечная. При необходимости частичной замены линий бытовой электросети, или при прокладке ответвлений от неё, возникает необходимость в соединении алюминиевых проводов с медными.

Казалось бы, что в этом сложного? Чтобы сделать простую скрутку двух токопроводящих жил, не нужно иметь глубоких познаний в электромонтажном деле. Но, соединение медной и алюминиевой проводки напрямую запрещено правилами монтажа электрооборудования. Связано это с таким явлением, как электрохимическая коррозия металлов.

Этот процесс свойственен для всех без исключения металлов, даже так называемых «благородных». Только протекает он в них с различной интенсивностью – одни покрываются разрушающим коррозийным налётом довольно быстро, а другие лишь с течением длительного времени. Но при определённых условиях, процесс электрохимической коррозии может многократно увеличиваться.

Один из примеров этого – прямое соединение медного и алюминиевого провода. Имея различные электролитические потенциалы, связанные с разным показателем токопроводности, они выступают катализаторами коррозийных процессов, относительно друг друга. В результате эксплуатации такой биметаллической электропроводки, в местах стыков разных жил будут проистекать разрушительные химические реакции.

Допустимо соединять меж собой металлические проводники, электрохимический потенциал на месте стыковки не превышает 0,6 милливатта. Тогда на месте соединения не будет быстро образовываться коррозия, и ухудшаться показатель токопроводности. Чем ниже этот показатель, чем более совместимы между собой проводники.

Металл проводника Медь и её сплавы Свинец и олово Алю- миний Дюралю- миний Сталь обычная Сталь нержавеющая Оцинков- ка Хромиро- ванное покрытие
Медь, её сплавы 0,25 0,65 0,35 0,45 0,1 0,85 0,2
Свинец и олово 0,25 0,4 0,1 0,2 0,15 0,6 0,05
Алюми- ний 0,65 0,4 0,3 0,2 0,55 0,2 0,45
Дюралю- миний 0,35 0,1 0,3 0,1 0,25 0,5 0,15
Сталь обычная 0,45 0,2 0,2 0,1 0,35 0,4 0,25
Нержаве- ющая 0,1 0,15 0,55 0,25 0,35 0,75 0,1
Оцинков- ка 0,85 0,6 0,2 0,5 0,4 0,75 0,45
Хром 0,2 0,05 0,45 0,15 0,25 0,1 0,65

Как видим из таблицы, алюминий с медью даёт при стыковке показатель потенциала в 0,65мВ, что недопустимо правилами ПУЭ. Соединение меди с алюминием покроется слоем налёта, увеличивающего сопротивление непосредственно на стыке. В результате, проводка в этом месте начинает перегреваться, оплётка плавится, что чревато самыми негативными последствиями – коротким замыканием и возникновением пожара. Во избежание подобного, нельзя скручивать напрямую медь с алюминием. При возникновении необходимости такой стыковки, следует воспользоваться одним из приведённых ниже способов, и соединить провода с жилами из разных металлов.

Чем объясняется необходимость распределительных коробок

Если распределительные коробки не применять в процессе электрического монтажа, а места соединения проводов просто закатывать в штукатурку, то при необходимости добраться до них придется полностью разрушать отделку стены: обрывать обои, разбивать штукатурку и так далее. Подобная перспектива едва ли может кого-то устроить.

Кроме того, иногда возникает необходимость по установке дополнительных розеток. В таких случаях гораздо удобнее подключиться к распределительной коробке, а не тянуть провод от розеток уже существующих.

Кто-то может сказать, что распредкоробки можно заменить клеммными колодками.  Однако такое решение совершенно не практично, поскольку его реализация потребует вырезания более глубоких штроб и, следовательно, более значительных трудозатрат.

Следует также знать, что наличие распредкоробок обусловлено требованиями пожарной безопасности.

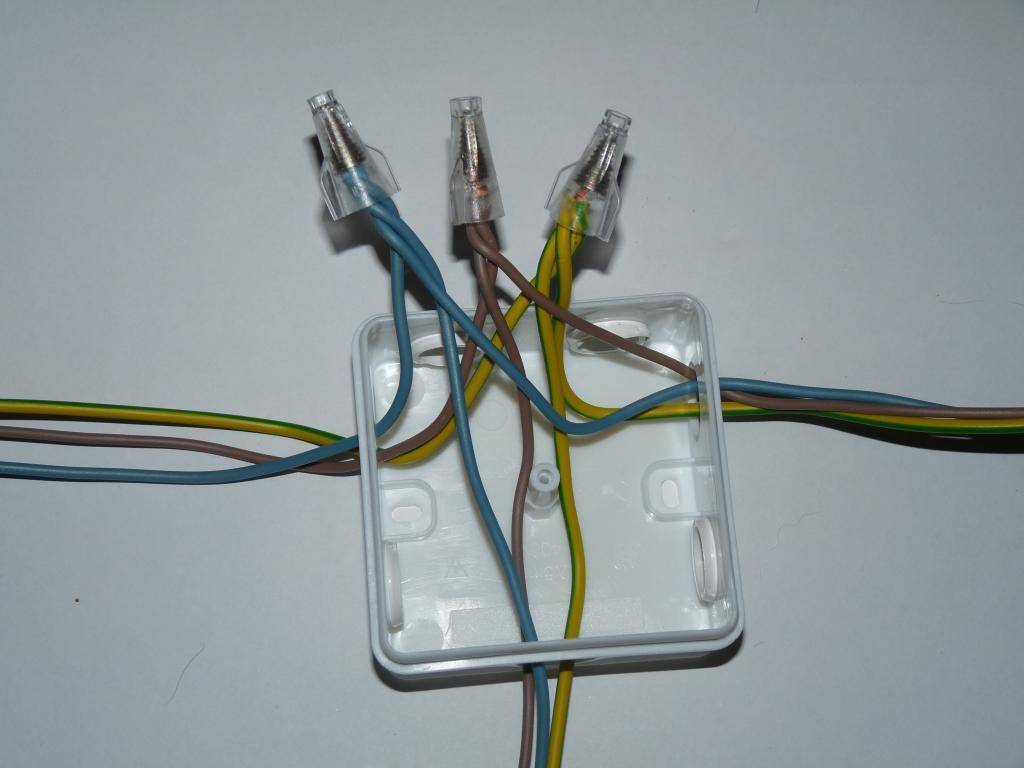

Соединение клеммами и зажимами

При отсутствии паяльника проще и лучше будет воспользоваться клеммными колодками или зажимами. В этом случае из инструментов понадобится только острый нож или бритва для очистки концов жил от изоляции на необходимую длину и отвертка. Отвертка нужна для затягивания зажимных винтов клеммных колодок. Если использовать зажимы, то после очистки изоляции на необходимую длину можно сразу приступать к выполнению соединения согласно электрической схеме.

Популярные статьи  Обзор печей для дома на дровах длительного горения

Зажимы бывают одноразовые, не допускающие повторного использования, и многоразовые. Если позволяют средства, то лучше будет применить многоразовые зажимы марки WAGO. Они имеют рычажный механизм, позволяющий в случае изменения схемы быстро перекоммутировать необходимые соединения. Имеющаяся внутри этих зажимов специальная паста позволяет выполнять коммутацию жил, выполненных из разных металлов. Их единственный минус — относительная дороговизна.

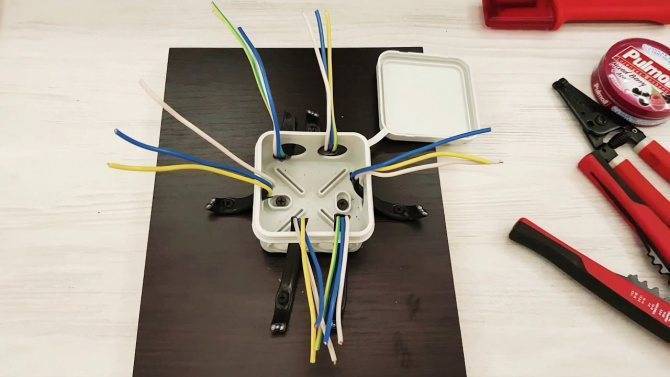

Распределительная коробка и что она собой представляет

Все провода, обеспечивающие электроснабжение в доме или квартире, выходят из электрического щитка. Каждое помещение имеет несколько розеток и выключателей. Чтобы собрать все провода в одном месте и собрать схему соединений, были придуманы распределительные коробки. Именно здесь выполняется их соединение, для дальнейшей работы всех устройств. Для прокладки проводки используют установленные правила, описанные ПУЭ, в которых оговорены правила прокладки проводов и кабелей. В ней же прописаны и рекомендации относительно проведения соединений и ответвлений проводов, именно в распредкоробке.
Согласно этим рекомендациям, провода проводят по верхней части стены, на расстоянии 15 см от поверхности потолка. Как только провод доходит до места поворота, его опускают перпендикулярно вниз, а в месте ответвления специалист устанавливает коробку. По такому принципу происходит соединение всех жил проводки по заданной схеме.
В зависимости от типа установки коробки бывают:

  • внутренние, используемые для скрытой проводки;
  • наружные, используемые для наружного соединения.

При установке внутренней коробки в стене нужно сделать отверстие, в которое затем устанавливают коробку. Когда кабель будет подведен и соединен, коробку закрывают, и крышка получится на одном уровне с поверхностью стены. В некоторых случаях, такую коробку маскируют обоями или тонким слоем штукатурки.
Если толщина стен не позволяет установить внутреннюю коробку, то единственным выходом будет установка коробку наружного типа. Ее крепят на поверхность стены, поэтому сложных подготовительных работ не потребуется.
В зависимости от формы, коробка может быть:

  • круглой;
  • прямоугольной.

Количество выводов разное, в большинстве случаев их 4, но бывает и больше. Каждый вывод оборудован резьбой или штуцером, к которому будет удобно прикрепить гофрошланг. Гофрошланг предназначен для удобного расположения электропроводов, поэтому замена поврежденного кабеля не вызовет сложностей даже у новичка:

  • отсоединить гофрошланг от распредкоробки;
  • отсоединить от розетки или выключателя;
  • немного потянуть;
  • вытянуть;
  • на его место протянуть другой.

Если прокладка кабеля осуществлялась в штробу, то его замена будет более сложной. Вам нужно будет продолбить стену и изъять поврежденный кабель, а на его место уложить новый. После таких работ придется ремонтировать стену.
Задача распределительных коробок:

  • Повысить ремонтопригодность системы электропитания. Доступность всех соединений позволяет выявить поврежденный участок цепи. Если все провода были уложены в гофрошланги или трубы, то замена поврежденных не вызовет больших затруднений.
  • Обеспечение свободного доступ к местам соединения. Так как основная часть проблем с электрикой возникает из-за некачественного или неправильного соединения, то проверить их состояние можно без труда, открыв распредкоробку.
  • Обеспечение пожарной безопасности.
  • Экономия финансовых средств. Используя распредкоробку, вам не придется прокладывать кабель к каждой розетке.

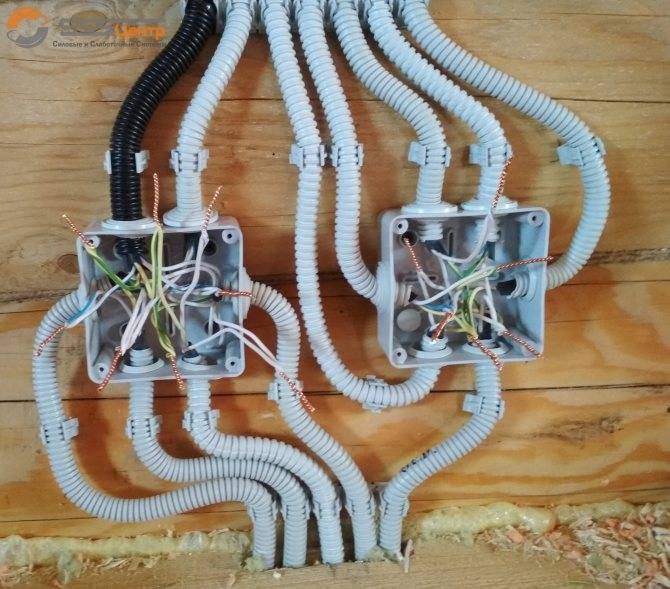

Схема соединения проводов в распределительной коробке

Собравшись совершить соединение проводников в распределительном коробе, следует не только разобраться в схеме, но и важно знать точную маркировку кабеля. Благодаря этому, у вас есть шансы создать безопасное, а главное, работоспособное подключение

Смотрите изображение правильного соединения жил в распределителе.

Соединение проводов в распределительной коробке: изучаем способы

Схема соединения проводов в коробе

В настоящее время проводка имеет прежнюю маркировку, что и раньше. Например, изоляция нейтрального провода имеет синюю окраску, заземление — чаще всего желто-зеленое, а фаза может быть коричневой или любого другого цвета. Поэтому для правильного подключения соединяются одинаковые по оттенку провода.

Обнаружение с использованием металлоискателя

В зданиях, построенных до 90х годов, часто использовались металлические распределительные коробки, под толстым слоем штукатурки или декоративной отделкой они эффективно выявляются металлоискателями. Производители делают много разных видов металлодетектеров с многочисленными функциями. Один из наиболее востребованных у монтажников считается универсальный прибор «Floureon». С его помощью можно не только определять скрытые металлические предметы, провода под напряжением на глубине до 10 см, но и деревянные лаги, пластиковые трубы и другие предметы. Про различные соединения проводов в распределительной коробке читайте статью: «Соединение проводов в распределительной коробке? СХЕМЫ», а также «Современные способы соединения проводов».

Соединение проводов в распределительной коробке: изучаем способы

Прибор имеет три режима работы:

  1. Обнаружение проводов под напряжением, центральное положение переключателя;
  2. Обнаружение металлических элементов, правое положение переключателя;
  3. Обнаружение деревянных, пластиковых труб и других предметов, отличных по структуре и плотности от строительного материала стены, левое положение переключателя.

Переключатель находится на передней панели в центре корпуса под жидкокристаллическим дисплеем. С боку левой стороны расположена кнопка калибровки прибора, которую надо нажимать перед проведением тестирования. Для калибровки прибор прикладывается к участку стены, где нет посторонних предметов, нажимается кнопка, появляется звуковой сигнал, через несколько секунд на дисплее отображается информация об успешном завершении калибровки, сигнал пропадает. В этом процессе считывается структура материала чистой стены, при любом изменении плотности, наличии металлических предметов, магнитного поля от электропроводки, «Сенсор» автоматически определяет эти признаки и выдает информацию на дисплее. Символы, отображающиеся на экране:

  • Треугольник с молнией обозначает наличие проводов под напряжением переменного тока;
  • Магнит в виде подковы указывает наличие металлических предметов;
  • Перечеркнутый магнит или контур швеллера отображает присутствие деревянных или пластиковых конструкций.

Для поиска коробки прибор устанавливается в режим обнаружение металлов. Данный метод имеет ряд недостатков, металлические конструкции в гипсокартонных и бетонных стенах с арматурой затрудняют поиск.

Соединение проводов в распределительной коробке: изучаем способыВнешний вид детектора Bosch GMS-120

Аналоги таких приборов выпускают много производителей, активно используются модели «Зубр», Bosch GMS-120, они не дешевые, оправдывают себя только при профессиональной деятельности.

 Таблица сравнения технических характеристик различных моделей

Марка Объекты обнаружения Глубина выявления в мм

Сталь/ медь

Глубина обнаружения провода в ПВХ изоляции, в мм Глубина обнаружения деревянных брусков, мм Точность в мм
GMS 100 M Черные и цветные металлы, провода 100/ 80 51 1,1
GMS 120 Металлы, провода, элементы дерева  120/80 51 39 1,1
D-tect 120 Цветные и черные металлы, кабели, пластик и дерево 120/80 61 39 ±11
D-tect 150, D-tect 150 SV Металы, провода, пластик , древесина. 150/80 61 41 ±6

Bosch GMS-120 стоит примерно 6700р, не каждый обыватель может позволить покупку такого прибора для временного использования.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
