Двухполюсный и трехполюсный выключатели: назначение, характеристики, особенности монтажа

Советы при покупке

При покупке важно прибрести оборудование, которое сможет обеспечить безопасность. Одно- и двухполюсные АВ применяют в однофазных сетях, а приборы с большим количеством полюсов – в трехфазных. Одно- и двухполюсные АВ применяют в однофазных сетях, а приборы с большим количеством полюсов – в трехфазных

Одно- и двухполюсные АВ применяют в однофазных сетях, а приборы с большим количеством полюсов – в трехфазных.

Маркировка

Разобраться в маркировке АВ, на первый взгляд, непросто. Производители часто указывают в наименовании серийные номера своей продукции. Иногда информация «разбросана» по лицевой стороне, но нужные для правильного выбора параметры обязательно присутствуют.

Имея перед собой АВ, проще рассмотреть интересующие величины:

  1. Номинальное напряжение должно соответствовать параметрам электросети. В однофазной цепи присутствует переменное напряжение 220 В частотой 50 Гц.
  2. Времятоковая характеристика обозначает допустимые пределы превышения номинального тока, необходимого для срабатывания защиты. Обозначается буквами A, B, C, D, Z, K. Для квартиры выбирают автоматические выключатели для освещения – с литерой В, для розеток – С, для мощных двигателей и трансформаторов – D. Приборы серии А слишком чувствительны и предназначены для защиты цепей с повышенными требованиями. Придётся включать нагрузку после небольших колебаний напряжения в сети. K и Z – устройства для производственных нужд.
  3. Номинальный ток указывается в амперах, а АВ способен пропускать такую величину непрерывно, не греясь и не отключаясь.
  4. Токоотключающая способность автомата (предельный ток отключения) показывает допустимый ток, после прохождения которого устройство останется работоспособным. Огромная кратковременная нагрузка возможна при коротком замыкании. Для АВ, установленных в квартире (доме), выбирают показатель 4500 или 6000 А.
  5. Класс токоограничения говорит о «скорости» срабатывания автомата. Есть 3 класса. Первый на передней панели не обозначается, а время срабатывания более 10 мс, второй класс приборов отключает нагрузку за время от 6 до 10 мс, третий – самый быстрый обесточит сеть за 2,5-6 мс.
  6. Об электрической схеме устройства, обозначенной на АВ, рассказано ниже.

Мощность

Существуют два способа расчётов при выборе АВ:

  1. Суммируют максимальные токи, протекающие через все электроприборы, подключенные через один автомат. Предусмотрев запас в 15-20% выбирают прибор зашиты по номинальному току.
  2. Сопоставляют суммарную мощность всех приборов и номинальную мощность АВ выбирая «защиту с запасом» в 10-15%.

Важно понимать, что АВ выдерживают токи, превышающие номинальные на 40% примерно в течение часа работы. За этот промежуток времени может произойти чрезмерный нагрев проводки, её оплавление и, в конечном итоге, короткое замыкание

Номинальный ток АВ, А Ток в однофазной сети, А Расчётная мощность нагрузки, кВт Необходимое сечение жил, мм2
16 0-15 3,0 1,5
25 15-24 5,0 2,5
32 24-31 6,5 4,0
40 33-40 8,0 6,0
50 40-49 9,5 10,0

Производитель и цена

Автоматические однополюсные выключатели присутствуют в линейке всех производителей электротехнической продукции. Стоит понимать, что европейский или американский бренд не говорит о месте, где расположен завод. Велик риск встретить в продаже подделку. В таблицу собраны производители и средние цены на востребованный 25-амперный автомат. Компании отсортированы в порядке снижения популярности пользователей (на основе отзывов на форумах и отзовиках). Цены взяты с Яндекс-маркет.

Производитель Средняя цена, руб.
АВВ 180-400
Legrand 140-190
Schneider Electric 160-320
General Electric 200-350
Siemens 190-350
Moeller 160-290
DEKraft 80-140
IEK 100-150
TDM 90-120

Основные ошибки при покупке

  1. Нельзя устанавливать АВ, способный выдержать больший ток, чем тот, на который рассчитана проводка.
  2. Номинал автомата должен учитывать мощность приборов, подключенных к линии.
  3. Выбирать необходимо изделия проверенных фирм, требуя у продавца сертификат продукции.
  4. Для отдельных участков цепи, куда могут быть присоединены мощные потребители (сварка, обогреватель), отдельно прокладывают проводку и устанавливают автомат.

Где и как можно использовать трехполюсный автоматический выключатель для защиты оборудования

Трехполюсный автоматический выключатель не является новой концепцией использования для защиты трех однофазных нагрузок с целью экономии места и затрат.

Но что если защищаемые нагрузки, например, электродвигатели, имеют разные технические данные и требуют разных видов защиты? Во многих устройствах — например, машинах и установках с несколькими нагрузками — обычно имеет смысл защищать каждую нагрузку отдельно и индивидуально.

Оптимальная безопасность электрической нагрузки

Индивидуальная защита, в отличие от групповой, обеспечивает оптимальную безопасность каждой электрической нагрузки от возможных повреждений, вызванных перегревом. Кроме того, исключается возможность ложных срабатываний. Если однополюсной защиты достаточно, то такие автоматические выключатели для защиты оборудования надежно могут справляться с этой задачей. Пример: если в одном агрегате необходимо защитить три двигателя, для этой цели потребуются три одно полюсных автоматических выключателя.

Двухполюсный и трехполюсный выключатели: назначение, характеристики, особенности монтажа

Другой альтернативой является использование трех однополюсных выключателей вместо одного трехполюсного выключателя. Это значительно уменьшит время монтажа и требования к пространству. Кроме того, в случае сбоя нагрузки все три нагрузки всегда будут отключены от напряжения питания, включая неисправные нагрузки. Это обеспечит полное отключение агрегата.

Трехполюсный автоматический выключатель и его особенности

Однако трехполюсный автоматический выключатель может использоваться только при условии, что номинальные значения тока автоматических выключателей будут сопоставлены с рабочими характеристиками нагрузок. Если тремя защищаемыми нагрузками являются три одинаковых электродвигателя, можно использовать любой стандартный трехполюсный автоматический выключатель. Но что, если для используемых двигателей требуются разные номиналы выключателей? Стандартные трехполюсные автоматические выключатели должны быть отключены, потому что их трехполюсные камеры имеют одинаковые номиналы.

Двухполюсный и трехполюсный выключатели: назначение, характеристики, особенности монтажа

Комбинации тепловых автоматических выключателей E-T-A, например трехполюсный 3130 или многополюсная модель 3140 с кнопочным управлением, предлагают потенциальное решение. Их камеры полюсов могут быть оснащены различными биметаллическими расцепителями. Это позволяет пользователям выбирать требуемые значения тока из всего диапазона значений тока выключателя.

Типы автоматических выключателей

Трехполюсный автоматический выключатель 3130 с кулисным приводом может иметь биметалл 5 А в камере первого полюса, биметалл 10 А во второй камере и биметалл 16 А в третьей камере. Типы автоматических выключателей E-T-A 3130 и 3140 имеют международные сертификаты, включая VDE, UL, CSA и CCC, даже если они оснащены различными биметаллическими расцепителями, и поэтому подходят для глобального использования.

Двухполюсный и трехполюсный выключатели: назначение, характеристики, особенности монтажа

Многополюсные автоматические выключатели могут быть особенно полезны, когда используются для защиты однофазных нагрузок или нагрузок постоянного тока. Если многополюсный автоматический выключатель предназначен для защиты различных нагрузок, то номинальные значения тока в разных полюсных камерах следует отрегулировать в соответствии с пределами отключения нагрузок. Комбинации автоматических включателей/выключателей E-T-A отвечают этим требованиям.

Можно ли объединять однополюсные автоматы в двухполюсные или трехполюсные?!

Подключение двухполюсного автоматического выключателя

Перед тем как подключить автоматический выключатель необходимо разобраться с назначением данного устройства, его функциями и возможностями. Автоматический двухполюсный выключатель — это по большому счёту два однополюсных автомата собранных в едином корпусе. Согласно ПУЭ нельзя производить отключение только одного фазного провода или же нулевого, для обеспечения безопасного эксплуатации электроустановок. Данное устройство имеет несколько защит:

  • От короткого замыкания, то есть от резкого нарастания больших токов, которые возникают при этом в цепи;
  • От длительного повышения тока больше номинального, на заданную и чётко рекламированную величину.

То есть автомат отключится аварийно если он, допустим, рассчитан на рабочую силу тока равную 20 А, а в течение 20 минут через него будет протекать, например, 25 А в нём сработает тепловое реле, которое может препятствовать повторному включению. Только после того, как автоматический выключатель, а точнее, его тепловое реле, остынет до рабочей температуры будет возможность произвести повторное включение. А также автомат отключится если в отходящей цепи, то есть той которая пошла к потребителям, произойдёт короткое замыкание.

Популярные статьи  Действия при запахе газа в котельной: что делать при обнаружении характерного запаха

Для подключения выключателя нужно для начала определиться с источником энергии, то есть откуда он будет запитан. Установка автоматических выключателей в щитке будет осуществляться в любом случае тоже от автомата только с большим номиналом.

Известен источник, к которому можно подключить верхние контакты автомата, теперь нужно определиться с тем выдержит ли он все нагрузки и всех потребителей, которые будут подключены. Каждый электрический прибор имеет свои номиналы:

  1. Потребляемой мощности;
  2. Напряжения;
  3. Силы тока.

Читать далее: Светодиодные лампы ASD назначение виды лампочек и мнение о продукте

Каждый из них важен, но иногда на некоторых приборах может быть указаны только мощность и напряжение. Примерную силу тока можно определить и самому, для этого мощность электроприбора нужно разделить на его рабочее напряжение. Автомат питания стоит подобрать в соответствии суммы всех приборов которые будут к нему подключаться.

Например, если есть три электрических аппарата, которые будут в процессе своей работы потреблять по 5 А каждый, то автоматический выключатель должен быть немного с запасом на 20–25 А. Тогда протекающий рабочий ток будет равен 15 Ампер, при рабочем токе автомата 25. Все устройства будут работать в нормальном режиме, без перегрева.

И при аварийных режимах будут немедленно отключать всю цепь, тем самым обеспечив надёжную пожаробезопасность помещения. Полярность в цепях переменного напряжения не имеет значения, так что нет разницы к каким клеммам будет подключена фаза, а к каким ноль. В цепях постоянного тока, тоже часто используются двухполюсные выключатели. Один из выводов отрицательный, другой положительный, однако в бытовых условиях постоянное напряжение применяется очень редко.

Характеристики срабатывания защитных автоматических выключателей

Класс АВ, определяющийся этим параметром, обозначается латинским литером и проставляется на корпусной части автомата перед цифрой, соответствующей номинальному току.

В соответствии с классификацией, установленной ПУЭ, защитные автоматы подразделяются на несколько категорий.

Автоматы типа МА

Отличительная черта таких устройств – отсутствие в них теплового расцепителя. Аппараты этого класса устанавливают в цепях подключения электрических моторов и других мощных агрегатов.

Приборы класса А

Автоматы типа А, как было сказано, обладают самой высокой чувствительностью. Тепловой расцепитель в устройствах с времятоковой характеристикой А чаще всего срабатывает при превышении силой тока номинала АВ на 30%.

Двухполюсный и трехполюсный выключатели: назначение, характеристики, особенности монтажа

Катушка электромагнитного расцепления обесточивает сеть в течение примерно 0,05 сек, если электроток в цепи превышает номинальный на 100%. Если по какой-либо причине после увеличения силы потока электронов в два раза электромагнитный соленоид не сработал, биметаллический расцепитель отключает питание в течение 20 – 30 сек.

Автоматы, имеющие времятоковую характеристику А, включаются в линии, при работе которых недопустимы даже кратковременные перегрузки. К таковым относятся цепи с включенными в них полупроводниковыми элементами.

Защитные устройства класса B

Аппараты категории B обладают меньшей чувствительностью, чем относящиеся к типу A. Электромагнитный расцепитель в них срабатывает при превышении номинального тока на 200%, а время на срабатывание составляет 0,015 сек. Срабатывание биметаллической пластины в размыкателе с характеристикой B при аналогичном превышении номинала АВ занимает 4-5 сек.

Оборудование этого типа предназначено для установки в линиях, в которые включены розетки, приборы освещения и в других цепях, где пусковое повышение электротока отсутствует либо имеет минимальное значение.

Двухполюсный и трехполюсный выключатели: назначение, характеристики, особенности монтажа

Автоматы категории C

Устройства типа C наиболее распространены в бытовых сетях. Их перегрузочная способность еще выше, чем у ранее описанных. Для того, чтобы произошло срабатывание соленоида электромагнитного расцепления, установленного в таком приборе, нужно, чтобы проходящий через него поток электронов превысил номинальную величину в 5 раз. Срабатывание теплового расцепителя при пятикратном превышении номинала аппарата защиты происходит через 1,5 сек.

Установка автоматических выключателей с времятоковой характеристикой C, как мы и говорили, обычно производится в бытовых сетях. Они отлично справляются с ролью вводных устройств для защиты общей сети, в то время как для отдельных веток, к которым подключены группы розеток и осветительные приборы, хорошо подходят аппараты категории B.

Автоматические выключатели категории Д

Эти устройства имеют наиболее высокую перегрузочную способность. Для срабатывания электромагнитной катушки, установленной в аппарате такого типа, нужно, чтобы номинал по электротоку защитного автомата был превышен как минимум в 10 раз.

Двухполюсный и трехполюсный выключатели: назначение, характеристики, особенности монтажа

Срабатывание теплового расцепителя в этом случае происходит через 0,4 сек.

Устройства с характеристикой D наиболее часто используются в общих сетях зданий и сооружений, где они играют подстраховочную роль. Их срабатывание происходит в том случае, если не произошло своевременного отключения электроэнергии автоматами защиты цепи в отдельных помещениях. Также их устанавливают в цепях с большой величиной пусковых токов, к которым подключены, например, электромоторы.

Защитные устройства категории K и Z

Автоматы этих типов распространены гораздо меньше, чем те, о которых было рассказано выше. Приборы типа K имеют большой разброс в величинах тока, необходимых для электромагнитного расцепления. Так, для цепи переменного тока этот показатель должен превышать номинальный в 12 раз, а для постоянного – в 18. Срабатывание электромагнитного соленоида происходит не более чем через 0,02 сек. Срабатывание теплового расцепителя в таком оборудовании может произойти при превышении величины номинального тока всего на 5%.

Этими особенностями обусловлено применение устройств типа K в цепях с исключительно индуктивной нагрузкой.

Двухполюсный и трехполюсный выключатели: назначение, характеристики, особенности монтажа

Приборы типа Z тоже имеют разные токи срабатывания соленоида электромагнитного расцепления, но разброс при этом не столь велик, как в АВ категории K. В цепях переменного тока для их отключения превышение токового номинала должно быть трехкратным, а в сетях постоянного – величина электротока должна быть в 4,5 раза больше номинальной.

Аппараты с характеристикой Z используются только в линиях, к которым подключены электронные устройства.

Наглядно про категории автоматов на видео:

Переходим к подключению автоматического выключателя

Если на вашем питающем проводе имеется напряжение, перед поведением работ его необходимо отключить. После чего убедиться в отсутствии на подключаемом проводе с помощью указателя напряжения. Для подключения мы используем провод ВВГнгП 3*2,5 трехжильный, сечением 2,5 мм.

Подготавливаем подходящие провода к подключению. Наш провод имеет двойную изоляцию, общую наружную и разноцветную внутреннюю. Определимся с цветами подключения:

  • синий провод — всегда ноль
  • желтый с зеленой полосой — земля
  • оставшийся цвет, в нашем случае черный, будет фазой

Фаза и ноль подключаются на клеммы автомата, земля отдельно на проходную клемму. Снимаем первый слой изоляции, отмеряем нужную длину, откусываем лишнее. Снимаем второй слой изоляции с фазного и нулевого провода, примерно 1 сантиметр.

Раскручиваем контактные винты и вставляем провода в контакты автомата. Слева подключим фазный провод, а справа нулевой. Отходящие провода должны быть подключены так же. После подключения обязательно повторно проверьте. Внимательно нужно проследить за тем, чтобы в зажимной контакт случайно не попала изоляция провода, так как из-за этого медная жила будет иметь плохой прижим к контакту автомата, от чего провод будет греться, контакт подгорать, а итогом станет выход автомата из строя.

Вставили провода, затянули с помощью отвертки винты, теперь необходимо убедиться в надежной фиксации провода в контактном зажиме. Проверяем каждый провод в отдельности, немного качаем его влево, вправо, тянем вверх из контакта, если провод остался неподвижен, контакт хороший.

В нашем случае используется трехжильный провод, помимо фазы и нуля присутствует жила заземления. Она ни в коем случае не подключается через автоматический выключатель, для нее предусмотрен проходной контакт. Внутри он соединен металлической шиной, для того чтобы провод без разрыва проходил к конечному месту назначения, как правило это розетки.

Если под рукой нет проходного контакта, можно просто скрутить приходящую и отходящую жилу между собой обычной скруткой, но в этом случае ее нужно обязательно хорошо протянуть плоскогубцами. Пример изображен на картинке.

Популярные статьи  Cоветы по выбору + какой лучше и почему

Проходной контакт устанавливается также легко как и автомат, он защелкивается на рейку легким движением руки. Отмеряем необходимое количество провода заземления, откусываем лишнее, снимаем изоляцию (1 сантиметр) и подключаем провод в контакт.

Незабываем убедиться в хорошей фиксации провода в контактном зажиме.

Подходящие провода подключены.

В случае срабатывания автомата напряжение остается только на верхних контактах, это полностью безопасно и предусмотрено схемой подключения автоматического выключателя. Нижние контакты в этом случае будут находится в полном разрыве от электрического тока.

Подключаем отходящие провода. К слову, отходить эти провода могут куда угодно на свет, розетку или непосредственно на оборудование, например, на электрический водонагреватель или электро плиту.

Снимаем наружную изоляцию, отмеряем необходимое для подключения количество провода.

Снимаем изоляцию с медных жил и подключаем провода к автомату.

Подготавливаем провод заземления. Отмеряем нужное количество, зачищаем, подключаем. Проверяем надежность фиксации в контакте.

Подключение автоматического выключателя подошло к своему логическому завершению, все провода подключены, можно подавать напряжение. В данный момент автомат находится в отключенном положении вниз (отключено), можем смело подавать на него напряжение и включать, для этого переводим рычаг в положение вверх (включено).

Подключив автоматический выключатель своими руками мы сэкономили:

  • вызов специалиста электрика — 200 рублей
  • установка и подключение двухполюсного автоматического выключателя — 300 рублей
  • установка DIN рейки — 100 рублей
  • установка и подключение проходного контакта заземления 150 рублей

ИТОГО: 750 рублей

*Стоимость услуг электромонтажа приведена из таблицы расценок

Монтажные тонкости выключателей

Для всех электрических приборов подобного исполнения определён порядок внедрения в состав электрической схемы.

Двухполюсный и трехполюсный выключатели: назначение, характеристики, особенности монтажа
Монтаж автоматических выключателей – на первый взгляд процедура технически несложная. Однако если учитывать в точности все существующие правила инсталляции, монтажный процесс автоматов можно сравнить с работой по созданию компьютерного программного обеспечения

Установленным порядком, в частности, предполагаются следующие действия монтажников, прежде чем двухполюсные и трехполюсные выключатели будут установлены:

  • прибор должен соответствовать исполнению под текущую схему;
  • корпус автомата не имеет деформаций и повреждений;
  • рычаг включения/отключения чётко срабатывает в режиме ручной активации.

Основание, на которое предполагается инсталляция устройства, необходимо проверить на ровность поверхности. Не допускается монтаж на основания, где за счёт неровной поверхности после крепления корпус автомата подвергается напряжениям изгиба.

Соединение с проводниками сети

Присоединение медных проводников, имеющих сечение 16 – 25 мм2, выполняют через кабельные наконечники (ГОСТ 9688-82). Если необходимо сделать соединение проводниками из меди сечением 4 – 16 мм2, используются кабельные наконечники иного типа (ГОСТ 7386-80).

Применительно к соединениям алюминиевых проводов, используются концевые элементы по аналогии ТАМ-7, соответствующие параметрам ГОСТ 9581-80.

Двухполюсный и трехполюсный выключатели: назначение, характеристики, особенности монтажа
Наконечники проводников, подводимых на контактные зажимы автоматов. Зачастую этот момент игнорируется, проводники попросту скручивают и в таком состоянии подключают к устройству. По сути, такой подход уже считается нарушением. Исключение составляют провода сечением менее 4 мм

Сетевое проводники, подводящие напряжение от источника питания, подключают к верхней группе неподвижных контактов автоматических выключателей. Подводить и подключать проводники необходимо так, чтобы они не создавали усилия на зажимах автомата.

Наконечники следует затягивать контактными зажимами плотно, но без критичных усилий, способных привести к срыву резьбы

Заделке проводников в кабельных наконечниках следует уделять высокое внимание. Обязательно использовать изоляционные трубки, ленту в качестве защитной оболочки

Нюансы расстановки и крепежа

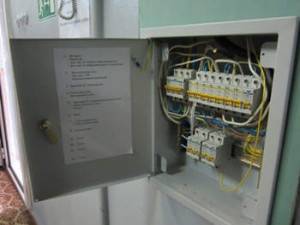

Когда выполняют монтаж нескольких единиц оборудования, требуется соблюдать правила расстановки приборов относительно друг друга. Так, расстояние между близко расположенными приборами следует выдерживать не менее 5 мм.

Двухполюсный и трехполюсный выключатели: назначение, характеристики, особенности монтажа
Установка выключателей в группу. Выглядит вполне красиво и аккуратно. Между тем, в данном случае монтажный процесс выполняется с ошибками. Согласно нормативам, при монтаже в группе расстояние между стенками рядом расположенных приборов должно составлять не менее 5 мм

Минимальные расстояния от металлических частей распределительных устройств: сверху 30 – 50 мм, сбоку 5 – 10 мм, в зависимости от величины подведённого напряжения.

Если на монтаже применяются приборы, конструктивно сделанные в дополнительной оболочке, все монтажные манипуляции с ними производятся при снятой крышке оболочки. Установку крышки выполняют с учётом правильного вхождения поводка приводного механизма. Крепление крышки винтами исполняют равномерно.

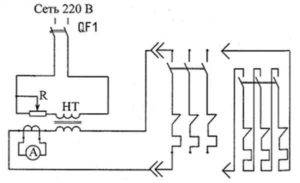

По завершении монтажа автоматы обязательно проверяются на чёткость момента включения/отключения.

Монтажные схемы и правила подключения выключателя подробно описаны в этой статье.

Исполнение автоматических выключателей

В практике использования подобного оборудования отмечается частое применение трёх видов устройств: однополюсные, двухполюсные, трёхполюсные.

В чём проявляется разница между этими тремя видами автоматов? Попытаемся разобраться.

Однополюсный прибор, в общем-то, не вызывает особых вопросов. Если внедрить выключатель однофазную схему, то устройство будет работать как обычный рубильник, только в режиме автоматической реакции – то есть без вмешательства пользователя разорвёт цепь на случай нарушения заданных рабочих условий.

Краткая характеристика двухполюсника

Аналогичное устройство, но исполненное в виде двухполюсного автоматического выключателя, несколько отличается по функциональности.

Схемотехника двухполюсного прибора выполнена с учётом контроля и сравнения условий работы двух независимых токовых линий.

Двухполюсные автоматы применяются, как правило, для внедрения в проекты построения электрических сетей, когда требуется контроль и сравнение условий работы двух участков единой электрической сети. По сути, двухполюсная конфигурация прибора представляет собой тандем пары однополюсных устройств.

Однако схема защиты и блокировки двухполюсника работает по принципу сравнения параметров каждого устройства в отдельности, в режиме реального времени. Если на любом из двух контрольных участков параметры выходят за границы установок, моментально разрываются обе линии.

Этот важный момент показывает: замена двухполюсного автомата парой обычных однополюсных приборов невозможна в принципе. На случай перегрузки одной из цепей (или КЗ), сработает только один автомат.

Но учитывая, что электрическая сеть единая, электричество продолжит поступать через второй прибор, питающий другой участок. Подобная ситуация приводит к тяжёлым последствиям.

Между тем, существуют два подвида двухполюсных приборов:

  • с защитой одного полюса и обычной коммутацией нейтрали;
  • с защитой обоих полюсов и одновременной их коммутацией.

Первые обычно используются в качестве вводных автоматов, благодаря которым коммутируется фазный и нулевой проводники. При этом такая схема включения предусматривает использование дополнительной линии PE – заземляющего провода.

Вторые находят применение в схемах одной сети, где питаются два участка, действующие в условиях разных токовых нагрузок.

Особенности устройства трёхполюсника

Главное предназначение трехполюсного автоматического выключателя – использование в схемах трёхфазных сетей. Конструктивные особенности этого вида приборов заключаются в наличии защитных функций на каждом отдельном полюсе.

Срабатывание защиты на любом из полюсов приводит к размыканию всех полюсов.

Несмотря на конкретное назначение автоматов такого типа, их вполне допустимо использовать на однофазных или двухфазных линиях.

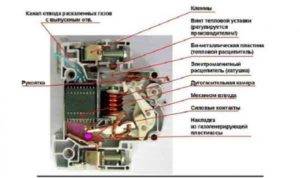

Конструктивно трехполюсный автомат содержит следующие элементы:

  • механизм управления;
  • систему контактов;
  • модуль гашения электрической дуги;
  • расцепляющее устройство.

Свободные контакты обычно монтируются внутри крышки прибора. Контактная система связывается с траверсой главных контактов кинематическим способом.

Функциональные узлы прибора смонтированы внутри корпуса. Крышка и корпус автомата выполняются из материалов, не пропускающих электрический ток (пластмасса, текстолит и т.п.).

Механизм защиты трёхполюсников обеспечивает моментное отключение, как в режиме «авто», так и в случае ручного действия. При этом, если имеет место перегрузка в электрической схеме, моментное отключение происходит независимо от силы воздействия на рукоятку управления.

То есть, даже если пользователь будет удерживать рукоятку в состоянии включения, автомат в режиме перегрузки всё равно разомкнёт все полюсы.

Существует модификации трёхполюсников, где добавлен ещё один полюс под нулевой проводник. По сути, речь идёт о четырёхполюсном исполнении с точки зрения конструктивных деталей.

Популярные статьи  Как подключить интернет розетку: пошаговое руководство по установке

Функционально автомат на четыре полюса напоминает двухполюсную систему. Задача устройства та же самая, только по отношению к трёхфазной сети.

Обобщённые технические характеристики автоматов

Информация о основных параметрах автоматических выключателей указана на его корпусе. Чтобы разобраться в буквенно-цифровых обозначениях, необходимо уметь “читать” маркировку устройств.

Широко распространёнными в быту и промышленности отмечаются приборы, соответствующие следующим основным техническим характеристикам, в зависимости от их конструктивного исполнения:

Приборы выбирают по определенным критериям, среди которых напряжение, величина номинального тока, температурные показатели.

Подробнее о выборе автоматических выключателей читайте в статьях:

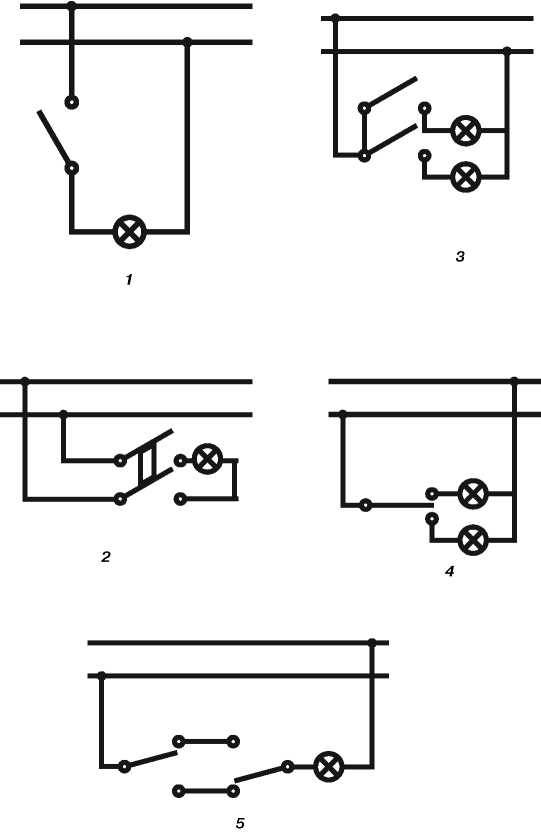

Подключение светильника к выключателю

Подключение выключателя к осветительному прибору несложный процесс, главное, нужно помнить одно основное правило, что он устанавливается на фазный провод, а не на нулевой. Для этого при включенном питающем автомате нужно определить какой провод является фазным. Для этого служат специальные приборы:

  1. указатели напряжения;
  2. указательные отвёртки.

Для того чтобы подключить выключатель нужно обязательно снять напряжение питания с этого участка цепи.

Но также необходимо следить, чтобы не было соединения медных и алюминиевых проводов методом скрутки, а только через клемник или разъём. Соединение этих двух материалов со временем приводят к плохому контакту между ними из-за окисления, которое получается вследствие химической реакции этих элементов. Выключатель может быть:

  1. Одноклавишный;
  2. Двухклавишный;
  3. Трёхклавишный и т. д.

В любом случае фазный провод приходит на них один, а уже после расходится как управляющий по разным лампам светильника. Скрутки в распределительных коробках обязательно нужно делать надёжно и качественно изолировать, для того чтобы не возникло короткого замыкания.

Выключатели освещения должны подбираться в соответствии с током который зависит от мощности ламп. На всех этих элементах и составляющих электрической сети если присмотреться есть маркировка. Например, если подключить выключатель освещения, рассчитанный на 10 А, то и ток светильника должен быть не больше этого значения, меньше может быть. Зачастую на лампах ток не написан, а только мощность и напряжение. Ток будет равен мощности, делённой на напряжение. Например, если лампа 100 Вт, включена в сеть 220 Вольт, то ток в её цепи будет примерно 0,45 А.

Правильный выбор, подключение и установка автоматического выключателя и выключателя освещения залог долговечной и бесперебойной работы электрооборудования. А также в аварийных случаях, перегрузок и коротких замыканий срабатывание защиты предохранит помещение от пожаров.

Монтаж автоматических выключателей

Подключение автоматических выключателей в распределительном шкафу выполняется в определенной последовательности. Сверху заводится кабель, подключенный к внешнему источнику тока, а через выводные отверстия, расположенные внизу, проводка разводится по своим объектам, в соответствии с электрической схемой.

Двухполюсный и трехполюсный выключатели: назначение, характеристики, особенности монтажа

В начале монтажа подключается вводный автомат. При наличии в схеме нескольких линий, изолированных между собой, они разделяются от вводного автоматического выключателя. Его мощность должна быть не меньше общей мощности автоматов, подключенных к раздельным линиям. С этой целью выбираются двух- или четырехполюсные устройства группы D, устойчивые к включению электроинструмента и другого мощного оборудования.

Наибольшее распространение получили , подходящие для любых схем электроснабжения квартир и частных домов. Модульные автоматы устанавливаются на DIN-рейку и соединяются проводниками с пропускной способностью по току, превышающей рабочий ток выключателя. Более удобное подключение нескольких автоматов в одном ряду можно выполнить с помощью специальной соединительной шины. От нее отрезается кусок необходимой длины и закрепляется в клеммах. Такое подключение возможно за счет расстояния между контактами шины, соответствующего стандартной ширине модульных автоматов. Установка выключателя производится на фазу, а нейтральный проводник подводится от вводного устройства напрямую к приборам.

  • Однополюсный выключатель используется при монтаже розеток и систем освещения.
  • Двухполюсный автомат подходит для приборов повышенной мощности, таких как электроплита или бойлер. В случае перегрузок он гарантированно разрывает цепь. Схема подключения таких выключателей практически ничем не отличается от однополюсных моделей. Для более эффективного использования их рекомендуется подключать к отдельной линии.
  • Трехполюсный автоматический выключатель следует устанавливать только в тех случаях, когда планируется использование электроприборов, работающих при напряжении 380 В. Для того чтобы исключить , подключение нагрузки осуществляется по схеме «треугольник». Такое подключение не требует нейтрального проводника, а потребитель подключается к собственному выключателю.
  • Четырехполюсный автоматический выключатель чаще всего используется в качестве вводного. Основным условием подключения считается равномерное распределение нагрузки на всех фазах. При подключении оборудования по схеме «звезда» или трех отдельных однофазных проводов, по нейтральному проводнику будут уходить излишки тока.

При равномерном распределении всех нагрузок, нейтральный провод начинает выполнять защитную функцию в случае непредвиденных перекосов мощностей. Для обеспечения нормального подключения следует использовать только качественные материалы. Все соединения должны надежно закрепляться в клеммах. Если подключается сразу несколько кабелей, их контакты необходимо тщательно зачистить и залудить.

Двухполюсный и трехполюсный выключатели: назначение, характеристики, особенности монтажа

Порядок действий во время подключения можно рассмотреть на примере двухполюсного автоматического выключателя, устанавливаемого в щитке. В первую очередь отключается электроэнергия, чтобы полностью обесточить сеть. Отсутствие электричества проверяется с помощью индикаторной отвертки или мультиметра. Затем автомат нужно установить на DIN-рейку и защелкнуть фиксатором. Отсутствие крепежной рейки может создать определенные неудобства. После этого зачищаются жилы входящих и выходящих проводов на расстояние 8-10 мм.

В два зажима, расположенных сверху, подключаются вводные провода — . В нижних зажимах фиксируются аналогичные исходящие проводники, распределяемые к розеткам, выключателям и электроприборам. Все провода качественно зажимаются в клеммах с помощью винтов. Места соединений необходимо проверить вручную. Для этого проводники нужно аккуратно пошевелить из стороны в сторону. В случае некачественного соединения жила будет шататься в клемме и даже может выскочить из нее. В этом случае винт клеммы нужно подтянуть.

По окончании монтажа в сеть подается напряжение и выполняется проверка работоспособности автоматического выключателя.

Отличие двухполюсных автоматов

Наибольшее отличие таких автоматов от однополюсных состоит в том, что последние наблюдают за параметрами обоих линий одновременно и гарантируют выключение обоих при значительном изменении параметров показателей тока, тогда как автоматический выключатель полюсныйконтролирует лишь одну линию.

Сделать равнозначную замену двухполюсного автомата двумя однополюсными невозможно, потому что двухполюсные имеют в конструкции не только общий рычаг отключения, но и особое устройство блокировочного механизма, позволяющего быстро обесточить обе линии и быстро найти возникшие на какой-либо из них неполадки.

Если же установить два однополюсных автомата, при возникновении неисправности отключится исключительно фаза. Это не позволит одновременно отключить и ноль, обеспечив безопасность прибора, ведь ноль будет продолжать течь, используя второй механизм, что может привести к поломке или возгоранию прибора.

Двухполюсный и трехполюсный выключатели: назначение, характеристики, особенности монтажа

Между собой двухфазные автоматические выключатели отличаются по номинальному току, который через них может проходить. Например, автомат мощностью 6а отключится при нагрузке в четыре раза меньшей, чем 32а. Поэтому на общую квартирную сеть обычно устанавливается более мощный автомат, а варианты мощностью 5а, 6а и им подобные подключают отдельно к бытовой технике.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
