Как правильно подключить УЗО: схемы, варианты подключения, правила безопасности

УЗО или дифференциальный автомат?

Устройство защитного отключения не имеет защиты от сверхтока. Поэтому при появлении короткого замыкания возникает вероятность его повреждения – выгорание контактов, выход из строя дифференциального трансформатора. Для этого в схеме устанавливают один или несколько автоматов. В них отключение тока происходит за счет срабатывания расцепителя – теплового или электромагнитного.

Автоматы работают в двух режимах – перегрузки или короткого замыкания, когда значения тока значительно превышают номинальное. При перегрузке это происходит относительно медленно, поэтому используются биметаллические пластины теплового действия. Во время короткого замыкания ток возрастает быстро, поэтому в конструкции предусмотрен соленоид с движущимся сердечником.

Преимущества и особенности УЗО:

  • Защита людей от поражения электрическим током.
  • Возможность выбора модели по параметрам монтажа, напряжения питания, механизма отключения и времени его срабатывания, по току применения.
  • Ремонтопригодность.
  • Стоимость не сильно повлияет на бюджет создания электросети.
  • Интегрирование в готовую схему электропроводки без значительных изменений.

Дифференциальный автомат совмещает функции УЗО и обычного автомата. Все компоненты расположены в одном корпусе. Но при проектировании сложных разветвленных электросетей их применение нецелесообразно, так как к одному устройству защитного отключения можно подключить сразу несколько автоматов.

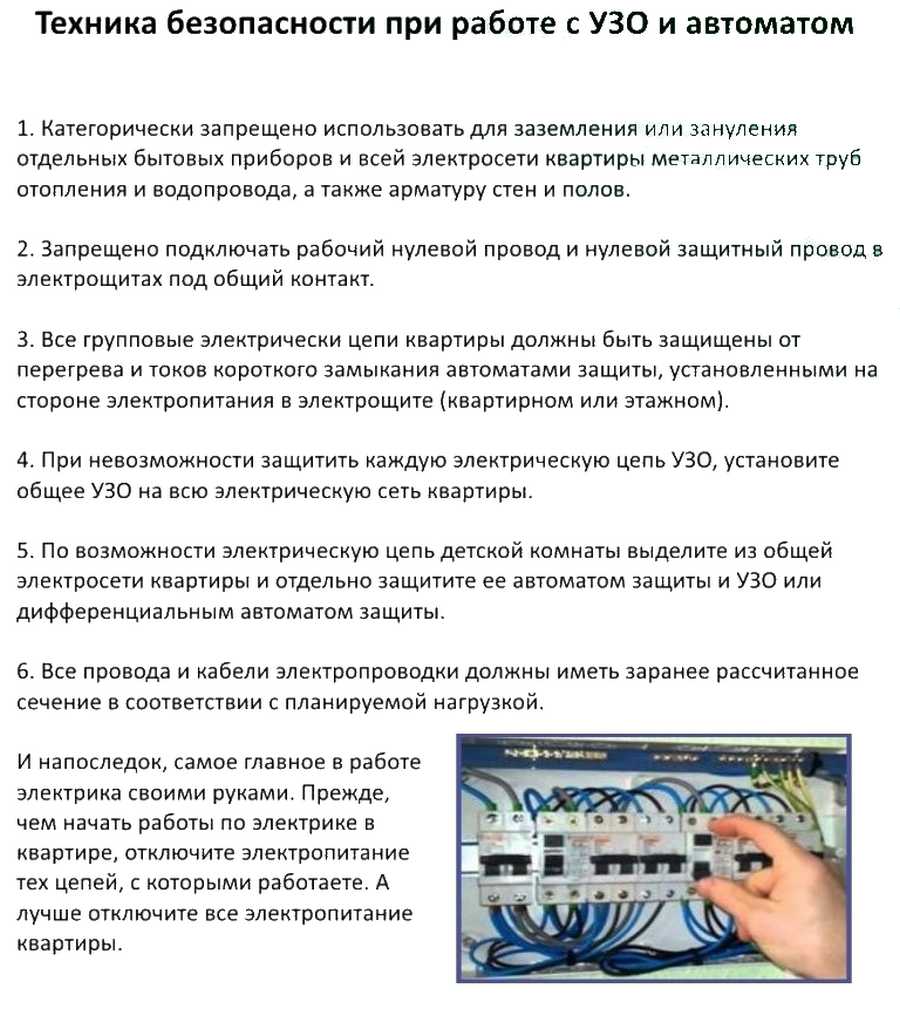

Правила безопасности в процессе работы

Большая часть правил носит общий характер, то есть их необходимо применять в процессе любых электромонтажных работ.

Если вы решили самостоятельно оборудовать распределительный электрощит, перед тем как установить и подключить УЗО, не забудьте:

  • отключить электропитание – выключить автомат на входе;
  • использовать провода с соответствующей цветовой маркировкой;
  • не применять металлические трубы или арматуру в квартире для заземления;
  • в первую очередь устанавливать автоматический входной выключатель.

Если существует возможность, рекомендуется использовать отдельные приборы для линий освещения, розеток, контуров для стиральной машины и др. В обратном случае достаточно установки общего УЗО.

Для защиты детей все электроустановки из детской комнаты обычно объединяют в один контур и оборудуют отдельным прибором. Вместо УЗО можно использовать дифавтомат

Кроме характеристик самих приборов, важны и параметры других элементов электропроводки, например, сечение электропровода. Его следует рассчитать, учитывая постоянную нагрузку.

Соединять провода между собой лучше скруткой или с помощью клеммников, а для подключения к приборам – использовать специально предназначенные, промаркированные клеммы, а также схему на корпусе.

Как правильно подключить устройство защитного отключения?

Как правильно подключить УЗО: схемы, варианты подключения, правила безопасности

Маркировка контактов

Получилось так, что у каждого производителя УЗО нулевой провод может быть заведен как с правой стороны, так и с левой. Поэтому смотрим на обозначения на корпусе, а потом уже подсоединяем:

  • N – клемма для подключения «нуля».
  • 1 – контакт для подсоединения приходящего фазного провода.
  • 2 – зажим для подключения отходящего фазного провода.

Нужна ли защита УЗО автоматом при подключении его в распределительном щитке?

По правилам подключать устройство защитного отключения без автоматического выключателя нельзя. Зачем это нужно? Дело в том, что принцип работы УЗО основан на срабатывании только по причине утечки тока, при коротком замыкании или при перегрузке оно не срабатывает. Отсюда опасность возгорания проводки или выхода из строя самого устройства.

Как правильно подключить УЗО: схемы, варианты подключения, правила безопасности Здесь представлены две простые схемки соединения автомата с двухполюсным и четырехполюсным устройством отключения.

Как правильно подключить УЗО: схемы, варианты подключения, правила безопасности Вывод: всегда делайте защиту автоматическим выключателем. В большинстве случаев в схеме подключения однофазной сети квартиры используют УЗО и автомат с одинаковыми номиналами. Однако практика показывает, что лучше выбрать устройство отключения с номинальным током большим на одну ступень. Например, если автомат на 16А, то УЗО будем ставить на 25А. Почему так, а не иначе? Попытаемся смоделировать цепь событий:

  • Если внимательно изучить время-токовую характеристику автомата, то станет понятно, что ему нужен определенный отрезок времени для срабатывания теплового расцепителя во время перегрузки.
  • Это значит, что сквозь автомат будет протекать повышенный ток, такая ситуация может длиться от нескольких секунд до нескольких минут.
  • Этот же ток пойдет и через УЗО, что крайне нежелательно для его контактов и механизмов – они попросту не рассчитаны на такой форс-мажор. Устройство определенно будет греться, и если оно просто сгорит, то считайте, что вы еще легко отделались.

Отличие узо от дифференциального автомата по функциональному предназначению

Если посмотреть на УЗО и дифавтомат, то по внешнему виду эти два устройства очень похожи между собой, но функции, которые они выполняют разные. Вспомним, какие функции выполняет УЗО и дифференциальный автомат.

Устройство защитного отключения срабатывает, если в сети, к которой оно подключено, появляется дифференциальный ток – ток утечки. При возникновении тока утечки пострадать в первую очередь может человек, если прикоснется к поврежденному оборудованию. Кроме того при появлении тока утечки в электропроводке изоляция будет греться, что может привести к возгоранию и пожару.

Поэтому УЗО устанавливают для защиты от поражения электрическим током, а также от повреждений электропроводки в виде утечек которые сопровождаются с пожаром. Более подробно как работает это устройство, смотрите в статье принцип работы УЗО.

Теперь посмотрим на дифференциальный автомат. Это уникальное устройство, совмещающее в себе и автоматический выключатель (более понятный для населения как «автомат»), и ранее рассмотренное УЗО. Т.е. дифференциальный автомат способен защитить вашу проводку и от коротких замыканий, и от перегрузок, а также от возникновения утечек, связанных с ранее описанными ситуациями.

Теперь основной момент, где все начинают путаться: запомните, что УЗО в отличии от дифавтомата не защищает сеть от перегрузки и короткого замыкания. А большинство потребителей думают, что устанавливая УЗО, они защищены от всего!

Говоря простым языком, УЗО просто является индикатором, который контролирует утечку и что ток не идет мимо ваших основных потребителей: электроприборов, лампочек и т.п. Если где то в сети повредилась изоляция и появился ток утечки, УЗО на это реагирует и отключает сеть.

Если одновременно включить все электроприборы (обогреватели-фены-утюги), то есть намеренно создать перегрузку, УЗО не сработает. А проводка, если нет других устройств защиты, будьте уверены, сгорит вместе с УЗО. Если при включенном УЗО соединить фазу и ноль, и получить грандиозное КЗ, то УЗО также не сработает.

К чему я все это виду, просто хочу обратить ваше внимание на то что, так как УЗО не защищает сеть от перегрузок и коротких замыканий то вы наверное со мной согласитесь что его самого нужно защищать. Вот поэтому УЗО всегда подключают последовательно с автоматом. Работают эти два устройства так сказать в паре: одно защищает от утечек, другое от перегрузок и кз

Работают эти два устройства так сказать в паре: одно защищает от утечек, другое от перегрузок и кз.

Применяя вместо УЗО дифавтомат вы избавляетесь от выше описанных ситуаций: он защитит от всего.

Подведём черту, основное отличие УЗО от дифавтомата заключается в том, что УЗО не защищает сеть от перегрузок и коротких замыканий.

Как правильно подобрать УЗО

Для защиты одной линии, например стиральной машины или водонагревателя до 6Квт 0,03А 25А
Для защиты группы автоматов 0,03А 25А
Для защиты квартиры 0,03А 40А
Для защиты дома или большого объекта 0,1А 40-64А

Нужно понимать, что УЗО с током утечки больше 0,03 ампера, есть смысл устанавливать только на большие объекты и оборудование, для того чтобы избежать ложных срабатываний. При необходимости защиты именно человека, рекомендуется УЗО реагирующее на ток утечки до 0,03 А. Именно 30 миллиампер считаются безопасными для человеческого организма.

При поборе трехфазных УЗО, нужно учитывать для чего вы его устанавливаете. Если это отдельное оборудование, например электросауна, то ток утечки также не должен превышать 0,03 ампера. Для защиты всего дома можно устанавливать менее чувствительные УЗО с током утечки 0,1 ампер. Делается это для того чтобы избежать ложных срабатываний от гуляющих токов.

Популярные статьи  Какие трубы лучше для скважины: обзор и сравнение всех видов подходящих труб

Также нужно понимать, что при установке УЗО на уличные линии, можно столкнуться с проблемой частых  отключений во время дождей или просто влажной погоды. Поэтому это либо отдельное менее чувствительное УЗО для улицы, либо его отсутствие, что не противоречит правилам и нормативам.

Выбор УЗО по главным параметрам

Важно не ошибиться с выбором устройства. С техническими нюансами УЗО может разобраться только специалист. Поэтому подбор выполняется сразу при разработке проектной документации

Поэтому подбор выполняется сразу при разработке проектной документации.

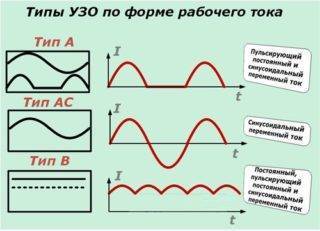

Существующие типы УЗО

Как правильно подключить УЗО: схемы, варианты подключения, правила безопасностиВ схеме, в соответствии с видами токов, могут быть УЗО разных классов. Тип АС применяется в жилых помещениях, так как стоит дешевле современных аналогов. Он рассчитан на переменный синусоидальный ток. На нем работает большая часть электрических приемников. Корпус прибора класса АС имеет обозначение «~».

Прибор типа А обнаруживает утечку также постоянного пульсирующего тока. Число потребителей импульсного постоянного тока все время растет. Поэтому вместо старых приспособлений выбирают более надежные устройства класса А. Стоят они на 20–30% дороже.

Прибор типа В распознает утечку постоянного, выпрямленного пульсирующего и синусоидального тока. Но в частном доме или в квартире они не используются. Такие аппараты применяют на промышленных предприятиях.

Нюансы подбора аппарата

При выборе аппарата основным критерием является номинальный ток, который проходит через него при длительных режимах работы. Эта величина (In), может варьироваться от 6 до 125 А.

Второй важный параметр защиты – фиксированное значение дифференциального тока (IDn). Для выбора ряд включает следующие величины: 10, 30, 100, 300, 500 мА и 1А. УЗО срабатывает при достижении выбранного значения.

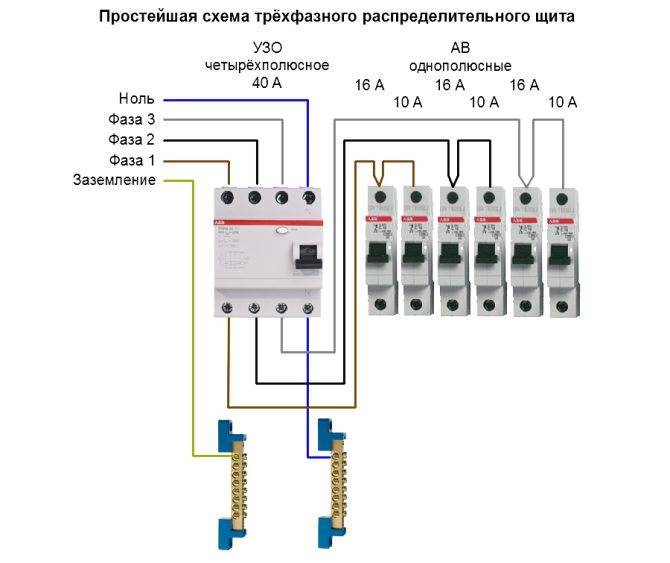

Однополюсные автоматы+4-х полюсные УЗО+кросс модули

Как правильно подключить УЗО: схемы, варианты подключения, правила безопасностиПреимущества:

возможность внесения изменений по фазам

наглядная группировка

разумная цена

щиток средних размеров (72-102 модуля)

наличие нулевых шинок

Фактически здесь получается некая смешанная схема, с достоинствами и недостатками всех предыдущих. Условно, несколько групповых линий будет жестко подключено на однополюсные автоматы, без возможности внести в будущем какие-либо изменения по распределению нагрузки.Как правильно подключить УЗО: схемы, варианты подключения, правила безопасности

Но зато, какую-то другую группу, например ”розетки” или ”освещение”, вы пускаете таким образом, чтобы через кросс-модули в дальнейшем, можно было поменять загрузку той или иной фазы.Как правильно подключить УЗО: схемы, варианты подключения, правила безопасности

Все это делает трехфазный щит немного меньших размеров, плюс гораздо дешевле. Зато он здорово выигрывает в ремонтопригодности и в плане внесения изменений в существующую схему электроснабжения.

Каких ошибок следует избегать?

Перед подключением обязательно следует перепроверить технические характеристики устройств. Номинальный ток должен быть равным или выше, чем аналогичный параметр у входного автомата. Определить значения легко по маркировке.

Электрики рекомендуют выбирать защитное устройство на ступень выше, то есть для автомата на 50А подходит УЗО 63А.

Можно правильно рассчитать параметры, выбрать автомат и УЗО с верным номиналом, но при монтаже допустить небольшую ошибку, вследствие чего система будет бесполезной.

Например, новички часто путают шины. Следует запомнить, что для нулевого проводника и заземляющего провода использую разные шины. Кроме этого, для каждого устройства необходима отдельная шина: на 5 УЗО – 5 шин.

Какую бы схему подключения вы не использовали, проводник заземления в ней участвовать не будет. Все клеммы предназначены либо для фазного провода (нагрузки), либо для нулевого (нейтрали)

Ни в коем случае нельзя путать полюса N и L. Они имеют на корпусе буквенные обозначения, а провода отличаются цветом, поэтому нужно быть внимательным.

Если происходит ложное срабатывание или, напротив, прибор не реагирует, возможно, причина в следующем:

  • «фаза» и «земля» соединены после УЗО;
  • неполное подключение – не вставлен проводник N в соответствующую клемму;
  • «нуль» и «земля» соединены в розетке;
  • путаница между подключением двух и более УЗО к электроустановкам.

На практике ошибок гораздо больше, так как применяются разные схемы. Чем больше приборов участвует в сборке электрощита, тем внимательнее нужно быть при подключении.

Для чего необходимо УЗО

Для понимания принципа работы УЗО и особенностей его монтажа следует рассмотреть ряд основных моментов.

Прежде всего, нужно понимать, что использование в быту большого количества электроприборов приводит к увеличению опасности попадания человека под действие электричества. Поэтому формирование защитных узлов, оберегающих от этого опасного фактора, является необходимостью в современных жилых помещениях. Само Устройство Защитного Отключения — это элемент системы защиты, и функционально имеет несколько назначений:

  • В случае замыкания в проводке УЗО защищает помещение от возгорания.
  • В момент попадания человеческого тела под действие электротока УЗО отключает питание во всей сети или конкретного электроприбора для выполнения защиты (локальное или общее отключение зависит от позиции установки УЗО в системе питания).
  • А также УЗО отключает питающую цепь, когда происходит повышение тока в этой цепи на определённую величину, что также является функцией защиты.

Конструкционно УЗО — это аппарат, имеющий функцию защитного отключения, внешне схожий с выключателем автоматом, но имеющий другое назначение и функцию проверочного включения. Крепление УЗО выполнено с применением стандартного разъёма дин-рейки.

Исполнение УЗО бывает двухполюсным — стандартная двухфазная электрическая сеть переменного тока 220В.

Такое устройство подходит для установки в помещениях стандартной постройки (с электрической проводкой, выполненной двухжильным проводом). Если квартира или дом оборудованы проводкой с тремя фазами (современные новостройки, промышленные и полупромышленные помещения), то в этом случае используется УЗО с четырьмя полюсами.

Двухполюсное и четырёхполюсное исполнение

На самом устройстве нанесена схема его подключения и базовые характеристики прибора.

  • Серийный заводской номер аппарата, фирма производитель.
  • Максимальная величина тока, при котором УЗО работает длительное время и выполняет свои функции. Эта величина называется номинальным током устройства, измеряется он амперами. Она обычно соответствует стандартизированным токовым величинам электроприборов. Обозначен на панели прибора как In. Эта величина устанавливается благодаря учёту сечения провода и конструкционного выполнения контактных клемм УЗО.
  • Ток отсечки УЗО. Правильное название — номинальный отключающий дифференциальный ток. Измеряется он в миллиамперах. На корпусе прибора обозначен — I∆n. Указанное значение показателя тока утечки вызывает срабатывание защитного механизма УЗО. Срабатывание происходит, если все остальные параметры не достигают аварийных значений и монтаж выполнен правильно. Параметр тока утечки определяется стандартными величинами.
  • Величина номинального дифференциального тока, не приводящего к аварийному выключению УЗО, работающему в нормальных условиях. Правильно называется номинальный не отключающий дифференциальный ток. Обозначен на корпусе — In0 и соответствует половине значения тока отсечки УЗО. Этот показатель охватывает диапазон значений тока утечки, во время появления которого происходит аварийное срабатывание устройства. Например, для устройства УЗО, имеющего ток отсечки 30 мА значение не отключающего дифф.тока будет составлять 15 мА, а аварийное выключение УЗО произойдёт во время образования в сети тока утечки величиной, соответствующей диапазону от 15 до 30 мА.
  • Значение напряжения работающего УЗО составляет 220 или 380 В.
  • На корпусе также обозначено наибольшее значение тока КЗ, в момент образования которого УЗО продолжит работать в исправном состоянии. Такой параметр называется номинальный условный ток короткого замыкания, обозначается как Inc. Эта токовая величина имеет стандартизированные значения.
  • Показатель номинального времени отключения устройства. Этот показатель обозначается как Tn. Время, которое он описывает — это промежуток от момента образования в цепи дифференциального отключающего тока до момента времени, в который произошло полное гашение электрической дуги на силовых контактах устройства УЗО.
Популярные статьи  Встраиваемые посудомоечные машины Сименс 60 см: ТОП лучших моделей

Пример обозначений:

Пример обозначения основных характеристик устройства

Пояснение работы устройства

Понятное дело, что неподготовленному человеку будет сложно понять принцип работы УЗО, поэтому в качестве примера возьмем обычные батареи водяного отопления. Итак, мы имеем следующее:

  1. 1. Замкнутый контур отопления – наши провода
  2. 2. Вода – ток, протекающий по проводам.

Теперь всем понятно, что пока вода спокойно протекает по трубам, система работает без проблем. Но вдруг в одной из труб контура образовалась дыра.

Как правильно подключить УЗО: схемы, варианты подключения, правила безопасности

Понятное дело, что часть воды будет через эту дыру утекать. Получается, в начале замкнутого контура в трубу подали, к примеру, четыре куба воды, а на выходе из контура воды стало только три куба. Так как наша система замкнута (сколько вошло – столько и должно выйти), то эта разница на входе и выходе сигнализирует о том, что в замкнутой системе возникла утечка.

Как правильно подключить УЗО: схемы, варианты подключения, правила безопасности

По этому же принципу работает и УЗО. Это устройство сравнивает сколько тока ушло и сколько пришло, и если появляется разница, то устройство автоматически отключается.

В однофазной сети УЗО сравнивает токи только в двух проводах, один из которых фазный, а второй – нулевой. Время срабатывания устройства – несколько миллисекунд.

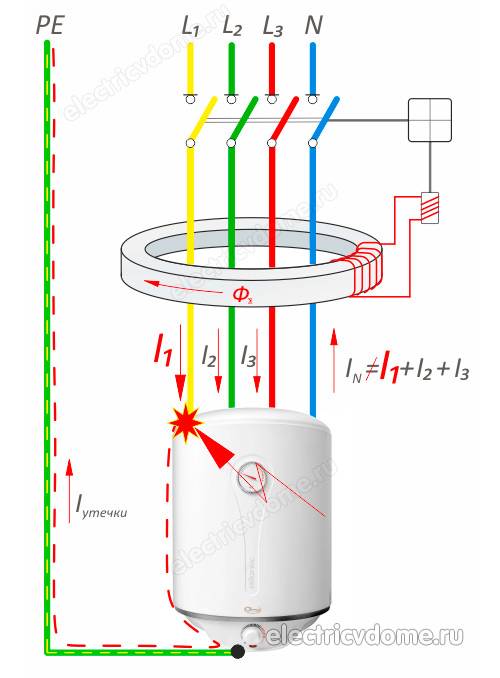

Принцип работы трехфазного УЗО при несимметричной нагрузке

Принцип работы УЗО в трехфазной сети аналогичен его работе в сети, где присутствует одна фаза. Но, если в однофазной сети всего два провода, то в трехфазной – четыре.

К сведению, обычно фазы обозначают латинскими буквами (А, B, C) а нейтраль всегда обозначают буквой N.

Теперь снова повторим: в однофазной сети ток течет в одном направлении по фазному проводу, и по нулевому проводу в другом. Значения токов при нормальной работе – одинаковые. Если вспомнить наш пример с отоплением, то 2 куба вошло и 2 куба вышло. При такой работе во вторичной обмотке трансформатора УЗО ток не возникает.

В трехфазном УЗО геометрическая сумма I1+I2+I3 = 0 (ему геометрическая? – вспомните векторы!) всех четырех проводов равна нулю (при равенстве нагрузки). То есть, как и в однофазной сети, во вторичной обмотке трансформатора ток не возникает.

Как правильно подключить УЗО: схемы, варианты подключения, правила безопасности

Но, как только в сети возникает утечка тока, баланс в первичной обмотке будет нарушен, и тогда во вторичной обмотке возникнет ток, который запустит механизм срабатывания УЗО.

Внимательный читатель наверняка обратил внимание на оговорку “при равенстве нагрузки”, и естественно задался вопросом: а что если нагрузка на фазы не будет одинакова? Сработает ли УЗО при возникновении утечки в таком случае?

Спешу успокоить: УЗО сработает, и вот почему. Возьмем в качестве примера следующие данные:

  1. 1. Фаза А – 10 ампер
  2. 2. Фаза В – 5 ампер
  3. 3. Фаза С – 15 ампер

Для несимметричной нагрузки должно выполняться геометрическое равенство I1+I2+I3=IN. Считаем: 10 + 5 + 15 = 30. Ток в 30 А, это ток который возвращается в сеть по нулевому проводу. То есть, баланс нашего тока равен 30 Ампер.

Во вторичной обмотке – ток равен нулю. То есть, при значении 30 Ампер во вторичной обмотке ток равен нулю и трехфазное УЗО работает в нормальном режиме. Теперь, в случае утечки тока на одной из фаз, равенство нарушится, и баланс не будет равным 30, а значит во вторичной обмотке появится ток. Как только там появляется ток – срабатывает реле устройства, УЗО отключается.

Как правильно подключить УЗО: схемы, варианты подключения, правила безопасности

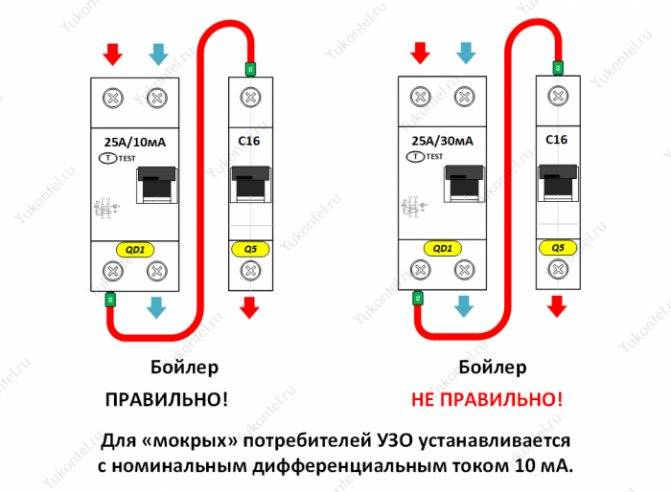

Важно! Если вы устанавливаете УЗО на водонагреватель (бойлер), который работает от напряжения 380 вольт, то обратите внимание на то, по какой схеме в вашем бойлере подключены ТЭНы. Если используется подключение типа “треугольник”, то четырехполюсное УЗО подключается без нулевого провода. При подключении ТЭНов по типу “звезда” следует использовать все четыре провода (три фазы и нулевой провод)

При подключении ТЭНов по типу “звезда” следует использовать все четыре провода (три фазы и нулевой провод)

При подключении ТЭНов по типу “звезда” следует использовать все четыре провода (три фазы и нулевой провод).

Подводим итоги. Трехфазное УЗО, принцип работы которого мало отличается от использования УЗО в сетях с одной фазой, применяется очень широко, и не является слишком сложным устройством для подключения. Самое главное – будьте осторожны и внимательны.

Как правильно подключить УЗО и автомат

Современные защитные аппараты выпускаются в стандартных модульных корпусах и устанавливаются на DIN-рейку.
При ручном включении УЗО в этой схеме замыкаются сразу 3 контакта: 1.
Или, к примеру, при ремонте розетки мастер случайно соприкасается с токонесущей поверхностью. В редких случаях, может понадобится набор торцевых ключей, и электрический тестер.
Если качество изоляции в схеме хорошее, то через нее никаких токов утечки не будет. Если её там нет, посмотрите в инструкции к прибору. Схема подключения УЗО в трехфазной сети Схема подключения УЗО в трехфазной сети без заземления Ниже приведена примерная примитивная схема подключения двухполюсных и четырехполюсных УЗО в трехфазной четырехжильной сети без защитного заземления.
Этот показатель не следует путать с номинальным током рассматриваемого устройства. Защиты для УЗО в этом случае нет. В подсобных помещениях часто организуются мастерские, оборудованные станками различного назначения. Второй — подключить к нему автоматы, суммарный ток которых будет не более 25 А.

Особенности подключения групповых узо С выбором номиналов для УЗО думаю, разобрались. При групповой защите к УЗО подключают группу автоматов, питающих разные нагрузки. Кроме того, что автоматический выключатель спасает УЗО от токов перегрузки, он еще защищает от трех видов КЗ , которые могут возникнуть в схеме при нарушениях изоляции между: 1.

Соответственно, снизу прибора подключаются контакты, которые пойдут последующим автоматическим выключателям, и другим приборам. Схемы подключения УЗО в трехфазной сети Городское жилье, как правило, питается от трехпроводной однофазной сети. Первое, что приходит на ум это использование защитного устройства такого номинала в качестве вводного противопожарного. Кстати, неправильная полярность подключения моментально выведет прибор из строя. А это уже приличный дисбаланс, который приведет к увеличению суммарного магнитного потока.

Мало кому хочется работать в летнее время, включая и меня:. Однозначно перед автоматом. Безусловно, все подробности подключения нужно смотреть на схеме, нарисованной на корпусе. По сути, просто сработает электромагнит, находящийся внутри УЗО или дифавтомата, который будет действовать на расцепитель по средству защелки. Итак, схема подключения этого прибора производится через три клеммы контакта : фаза; ноль; тестирование.
УЗО или дифавтомат? Что лучше выбрать?

Виды УЗО и технические характеристики

Основная доля схемных решений бытового сектора — это именно однофазная разводка, где в принципе существуют только две линии: фаза и ноль. Схема, необходимая для правильного подключения такой системы, на практике выглядит следующим образом: Работа всегда начинается с установки автоматического выключателя, для примера взята модель на 40А, максимальный уровень нагрузки, который он способен выдерживать, равняется 8,8 кВт.

Знание и понимание правильности подключения УЗО — залог нормальной работы всей электрической цепи в целом. Во избежании проблем нужно подключить автомат с номиналом, не превышающим рабочий ток узо. Соответственно, снизу прибора подключаются контакты, которые пойдут последующим автоматическим выключателям, и другим приборам.

Классический вариант включения В зависимости от технической нагрузки количества бытовых приборов и числа помещений, в квартире или доме может эксплуатироваться единая полная сеть или сеть, состоящая из нескольких подсетей. Оставляйте свои комментарии и задавайте вопросы в блоке под статьей. Исключение составляет аппаратура ванных комнат многоквартирных домов, но она должна располагаться так, чтобы исключить попадание брызг воды.

Популярные статьи  Холодильники Electrolux: обзор 7-ки лучших моделей, отзывы покупателей + советы по выбору

Для того, чтобы осуществить этот процесс в двухфазной цепи, необходимо придерживаться следующего алгоритма действий: Перед началом работ отсоединить провод питания от фазы автоматического выключателя и нулевого проводника щитка. После УЗО актуально подключать автоматические выключатели для различной нагрузки с соответствующим током отключения. Защита вновь сработает при попытке включения автоматического выключателя на неисправной линии. Следует запомнить, что ни в коем случае не стоит нули разных групп от разных устройств защитного отключения соединять между собой.

Назначение и область применения УЗО

Это является грубой ошибкой и заблуждением по следующим причинам: Принцип работы устройства защитного отключения изначально опровергает такую версию, поскольку заземление не играет в нем какой-либо значимой роли. Маломощные аппараты применяются при токе не более 10 А, а мощные — выше 40 А. В качестве финального действия необходимо вывести проводник к другим трем автоматам, также отвечающим за розеточные группы. Доходчивые разъяснения автора о работе УЗО в таких условиях и практические демонстрации: Под завершение обзорного материала возможных схемных конфигураций с УЗО необходимо отметить актуальность использования этих приборов.

К входной клемме устройства с маркировкой N необходимо подключить нулевой кабель, отсоединенный от корпуса щитка. Перед началом работ по подключению, рекомендуют нарисовать принципиальную схему подключения. Распространённая и часто применяемая на практике схема разводки питающей сети в частном доме. Дело в том, что в этих случаях, величины тока недостаточно, чтобы отключился автоматический выключатель, рассчитанный на работу со сверхтоками перегруза и короткого замыкания.

В любом случае УЗО нужно подключать для повышения электробезопасности, но делать это надо по правилам. Схема подключения УЗО в однофазной сети без заземления в частном доме Домашняя сеть может быть такой же, как в квартире, но здесь у хозяина больше возможностей. При возможности подключить узо на каждой конкретной линии сети индивидуально, при возникновении нештатной ситуации подача энергии произойдет на отдельно взятом поврежденном участке. Остальная часть электропроводки останется под напряжением. Ванная и розетки подключены на 3 фазы с применением дифференциальных автоматов.

Нужна ли установка реле напряжения вместе с устройством? Принцип построения схемы подключения УЗО Для корректной работы данного защитного устройства в каждом индивидуальном случае схему подключения к электрической сети следует разрабатывать отдельно. Когда разница между ними превышает заданный предел, производится разрыв электрической цепи.
УЗО схема без заземления

Куда устанавливать?

Как правило, защитное устройство устанавливают в электрическом щитке, который находится на лестничной площадке или в квартире жильцов. В нем находится множество устройств, которые отвечают за учет и распределение электроэнергии до тысячи ватт. Поэтому в одном щите с УЗО находятся автоматы, электросчетчик, зажимные колодки и прочие приборы.

Если у вас уже установлен щиток, то выполнить монтаж УЗО будет легко. Для этого понадобится лишь минимальный набор инструментов, который включает плоскогубцы, кусачки, отвертки и маркер.

Процесс монтажа автоматики в электрическом щитке: пошаговая инструкция

Рассмотрим вариант сборки электрощита для однокомнатной квартиры, здесь будет использоваться рубильник, защитное многофункциональное устройство, далее будет устанавливаться группа УЗО (типа «А» для стиральной и посудомоечной машины, потому что такое устройство рекомендует производитель техники). После защитного устройства будут идти все группы автоматических выключателей (на кондиционер, холодильник, стиральную, посудомоечную машины, плиту, а также на освещение). Кроме того, здесь будут использованы импульсные реле, они нужны для управления осветительными приборами. В щитке еще будет устанавливаться специальный модуль для разводки электропроводки, который напоминает распаячную коробку.

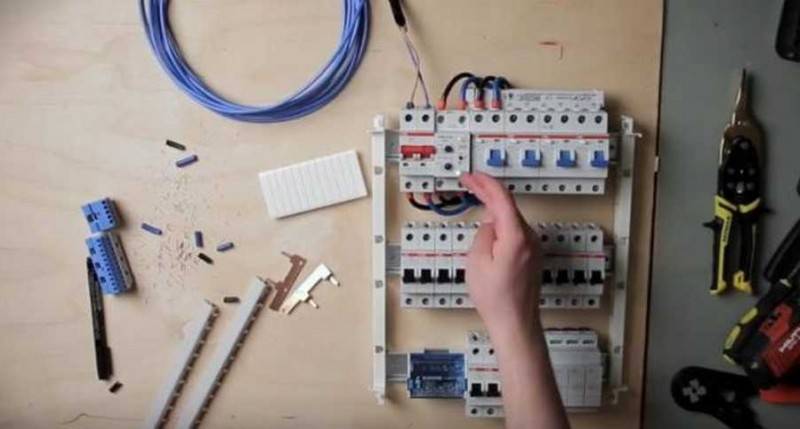

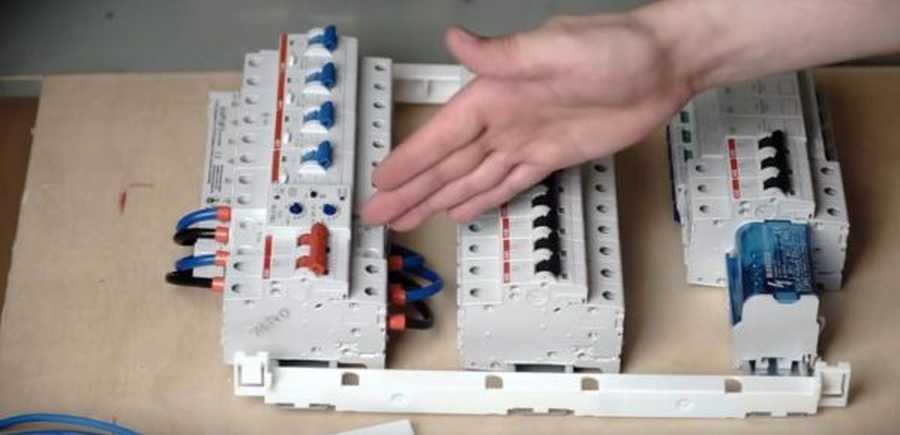

1: Сначала на DIN- рейку необходимо расставить всю автоматику, таким образом, как мы будем ее подключать.

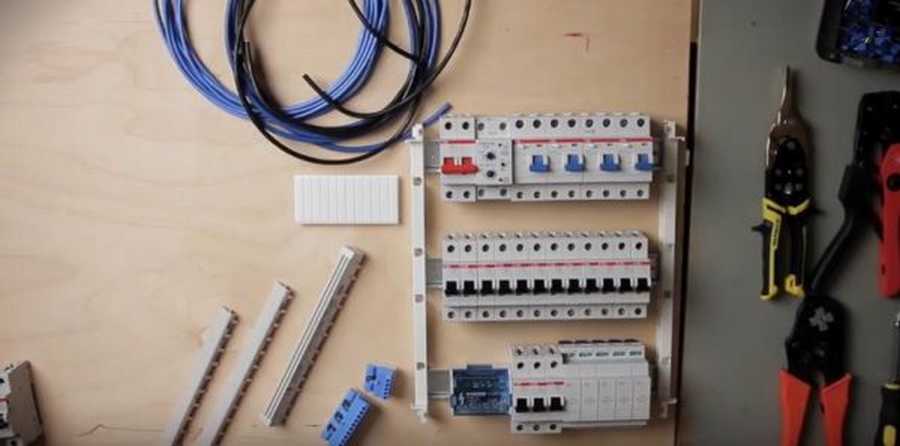

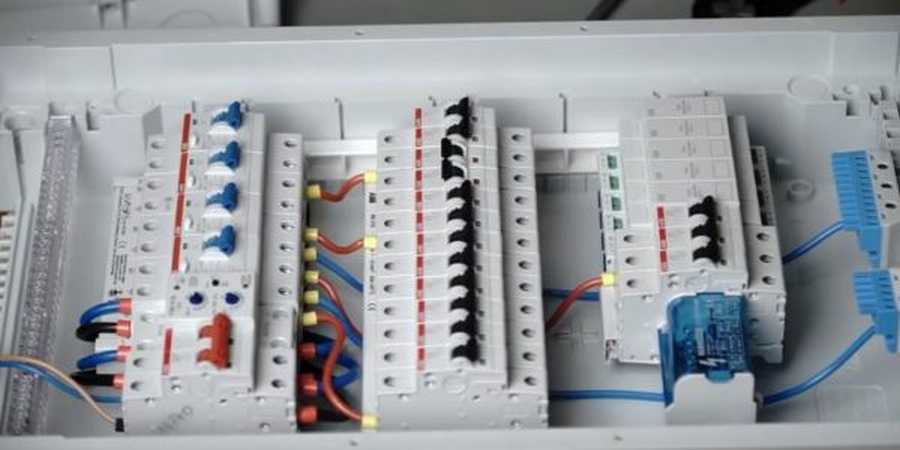

Так будут располагаться устройства в щиткеКак правильно подключить УЗО: схемы, варианты подключения, правила безопасности

В щитке сначала идет рубильник, затем УЗМ, четыре УЗО, группа автоматических выключателей по 16 А, 20 А, 32 А. Далее расположилось 5 импульсных реле, 3 группы освещения по 10 А и модуль для соединения проводки.

2: Далее нам понадобится гребенка на два полюса (для того чтобы запитать УЗО). Если гребенка имеет большую длину, чем количество УЗО (в нашем случае четыре), то ее следует укоротить с помощью специальной машинки.

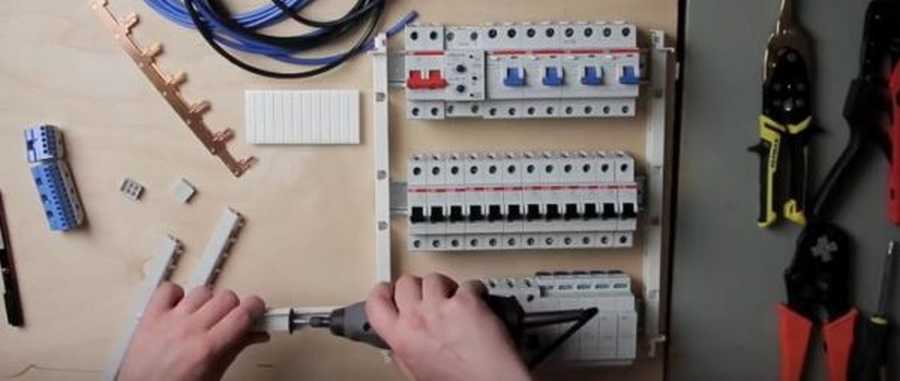

Отрезаем гребенку по нужному размеру, а затем устанавливаем ограничители по краямКак правильно подключить УЗО: схемы, варианты подключения, правила безопасности

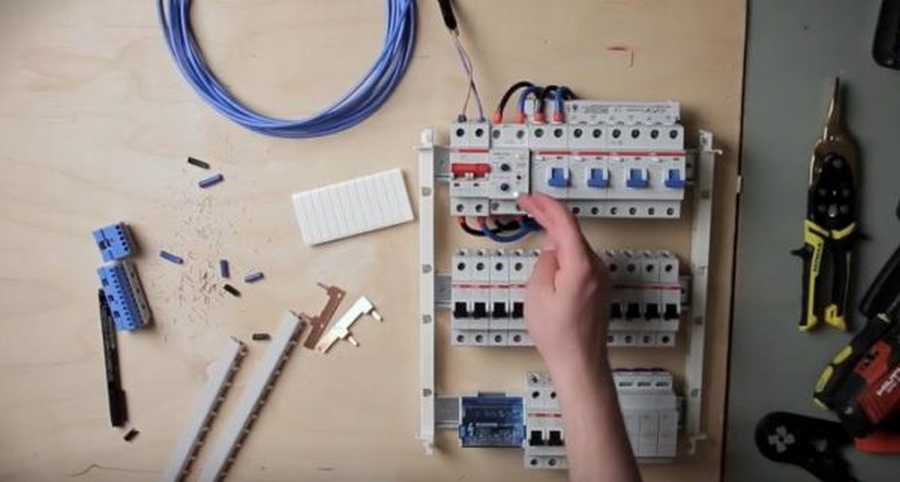

3: Теперь для всех УЗО следует объединить питание, установив гребенку. Причем винты первого УЗО не следует затягивать. Далее необходимо взять отрезки кабелей 10 квадратных миллиметров, снять с концов изоляцию, сделать опрессовку наконечниками, после чего соединить рубильник с УЗМ, а УЗМ с первым УЗО.

Таким образом будут выглядеть соединенияКак правильно подключить УЗО: схемы, варианты подключения, правила безопасности

4: Далее необходимо подать питание на рубильник, а соответственно и на УЗМ с УЗО. Сделать это можно с помощью питающего кабеля, у которого на одном конце имеется штекер, а на другом два обжатых провода с наконечниками. Причем сначала необходимо вставить обжатые провода в рубильник, а только потом делать подключение к сети.

Далее останется подключить штекер, затем выставить примерный диапазон на УЗМ и нажать на кнопку «Тест». Так, получится проверить работоспособность устройства.

Здесь видно, что УЗМ функционирует, теперь необходимо проверить каждое УЗОКак правильно подключить УЗО: схемы, варианты подключения, правила безопасности

5: Теперь нужно отключить питание и продолжить сборку – следует запитать гребенкой группу автоматических выключателей на центральной рейке. Здесь у нас будет 3 группы (первая – варочная панель/духовка, вторая – посудомоечная и стиральная машины, третья – розетки).

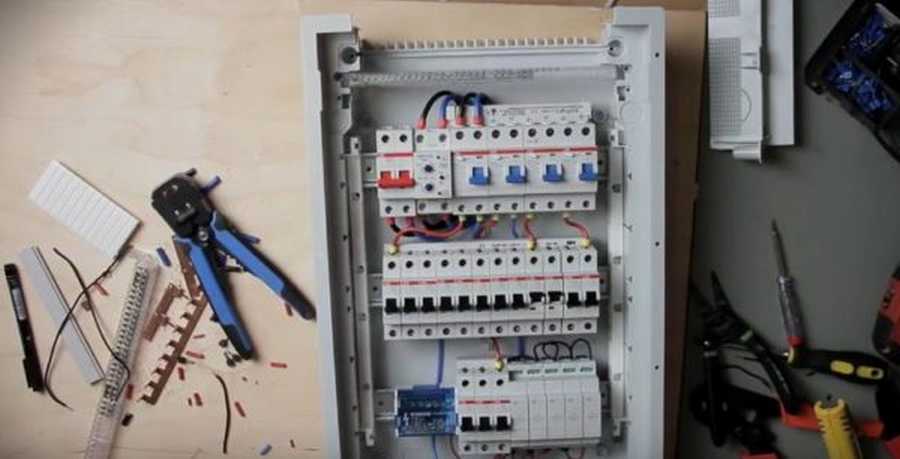

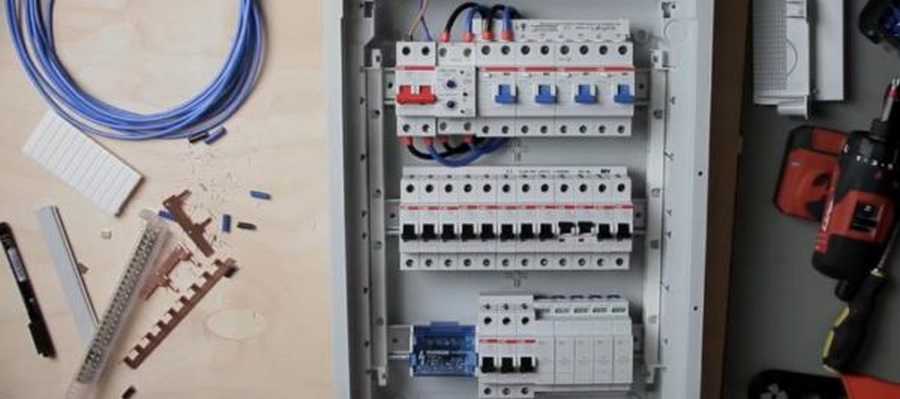

Устанавливаем гребенку на автоматы и переносим рейки в щитокКак правильно подключить УЗО: схемы, варианты подключения, правила безопасности

6: Далее необходимо перейти к нулевым шинам. Здесь установлено четыре УЗО, но при этом требуется только две нулевые шины, потому что для 2 групп они не требуются. Причиной тому является наличие в автоматах отверстий не только сверху, но и снизу, поэтому в каждое из них мы подключим нагрузку, соответственно и шина здесь не потребуется.

В данном случае потребуется кабель 6 квадратных миллиметров, который необходимо отмерить по месту, зачистить, зажать концы и соединить УЗО со своими группами.

По такому же принципу необходимо запитать устройства кабелями фазыКак правильно подключить УЗО: схемы, варианты подключения, правила безопасности

7: Поскольку автоматику мы уже подключили, осталось запитать импульсные реле. Следует соединить их между собой кабелем 1,5 квадратных миллиметров. Кроме того, следует соединить фазу автомата с распределительной коробкой.

Так будет выглядеть щиток в собранном видеКак правильно подключить УЗО: схемы, варианты подключения, правила безопасности

Далее необходимо взять маркер, чтобы проставить метки групп, для которых предназначается то или иное оборудование. Делается это для того, чтобы не запутаться в случае дальнейшего ремонта.

Техника безопасности при работе с УЗО и автоматомКак правильно подключить УЗО: схемы, варианты подключения, правила безопасности

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
