Какой автомат ставить на кондиционер в квартиру: выбор, монтаж и подключение защитного устройства

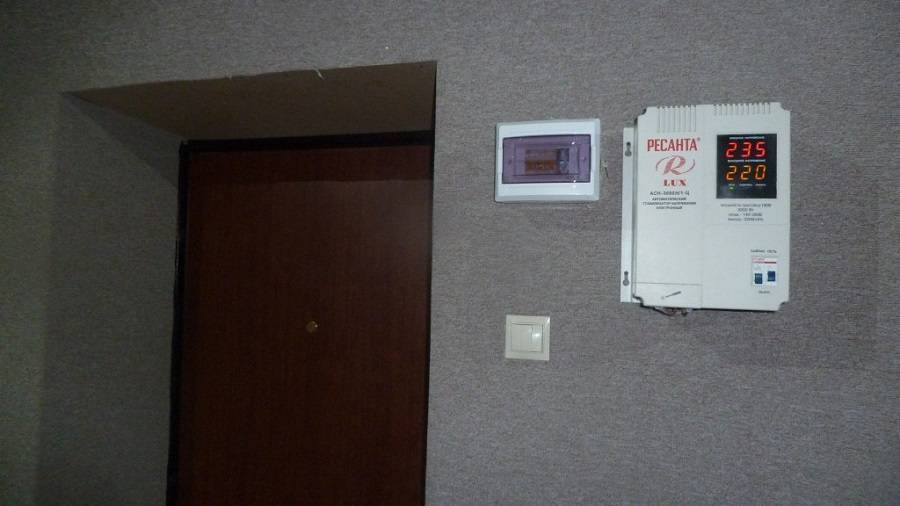

Монтаж и устройство щита

Щиток электрический квартирный abb или legrand бывает двух видов:

  1. Закрытый (встраиваемый в стену).
  2. Открытый (щит крепиться непосредственно к вертикальной поверхности).

Выбор вида установки в основном зависит от типа электропроводки — если проводка открытого типа идеальным будет монтаж накладного щита — такой щит не требует специальной подготовки места, крепление к стене осуществляется при помощи обычных дюбель–гвоздей или шурупов «саморезов» (всё зависит от материала стены).

Если же проводка скрытого типа (т.е. встроена в стену), то лучшим вариантом будет установка встроенного щита. Тут все сложнее, так как придётся долбить стены. Главное не забыть удостовериться в том, что толщина стены позволяет установить щиток. После создания ниши, она промазывается крепящим раствором гипса или алебастра, и уже в такое ложе встраивается «бокс». Щиток удобнее использовать пластмассовый. Верхняя часть должна содержать вводные автоматы, под которыми располагается счётчик. Его крепят винтами. Монтаж счетчика выполняется после окончания работ, связанных с устройством электропроводки. Это связано с пломбировкой.

По нормам расположение щитка, он устанавливается вдали от трубопроводов воды и газа. Он должен быть расположен на ровной поверхности стены с углом наклона не более 1,5 градуса на высоте около 1,5 метра от пола. Если нет возможности расположить счетчик далеко от мест потенциального повреждения, то его можно поместить в шкаф, оснащенный смотровым окном. Крепление проводов допускается с использованием бандажной вязки.

Для проводки на чердаке необходимо оставить провод небольшой длины, потому что не допускается скручивание провода в бухту. Если вы делаете монтаж электрической проводки на чердачном помещении, кабель размещен в металлической трубе с заземлением.

Что касательно материалов, из которых изготавливаются щиты, то это может быть как металл, так и термоустойчивый пластик. Второй вариант более удобен в монтаже и эксплуатации, более безопасен, да и внешний вид его привлекателен.

Итак, с установкой самой коробки разобрали, теперь разберемся, как устроена схема электрического щита.

Какой автомат ставить на кондиционер в квартиру: выбор, монтаж и подключение защитного устройства

В принципе, все электрические схемы щитов однотипные, но существуют основные факторы, по которым они собираются, сюда входят:

  • количество потребителей электрической энергии;
  • суммарная мощность потребления электрической энергии;
  • мощность каждого потребителя;
  • место установки электрощита;
  • количество фаз;
  • наличие заземляющего проводника;
  • наличие узла учета электрической энергии.

Напряжение подаётся на вводной автомат (лучше, если двухполюсный) и идет на однофазный узел учета электроэнергии, откуда поступает на УЗО. Далее происходит расщепление фазы и непосредственное распределение нагрузок при помощи автоматических выключателей и дополнительных УЗО. Например, будут автоматы отдельно на освещение, на розетки и на мощных потребителей.

Устройство электрического щитка при трехфазной системе электроснабжения аналогично, только вводной автомат, УЗО и электросчетчик будут трехфазными, а вся система будет больше как в плане габаритов, так и в количестве автоматов и соединительных проводников.

Какой автомат ставить на другие потребители

на электродуховку

Основные показатели совпадают с указанными выше для варочных панелей, но из-за сравнительно меньшей мощности духовых шкафов допускается их питание через трехжильный кабель с сечением в 4 мм и автомат с номиналом 16 А или использование кабелей NYM. Предпочтение отдается двухполюсным автоматам класса «В», из-за большой вероятности пробоя – подключаемых через УЗО или являющихся дифференцированными. При этом номинальный ток УЗО всегда должен быть выше на шаг номинала защитного автомата.

на стиральную машину

При среднем диапазоне мощности современных стиральных машин в пределах 2-3,5 Вт для защиты их линий питания достаточного двухполюсного автомата с номинальным током отключения в 16 А (25А для вводимых в схему УЗО). Оптимальный ток утечки зависит от состояния проводки, для старых, но надежных сетей он составляет 30 mA, так как установке УЗО или ДА с меньшим его значением (а именно – рекомендуемыми для влажных помещений 10 mA) наблюдается много ложных срабатываний. При защите новых цепей ставятся дифавтмоаты на 10 mA. Дополнительные розетки в группу не подключаются.

на кондиционер

При расчете номинала защитного автомата и выборе сечения провода для этих приборов важно использовать правильное значение мощности (потребления, а не охлаждения) и учитывать значение максимального пускового тока. Как правило для питания стандартных бытовых кондиционеров с мощностью потребления до 2 кВт достаточно провода с сечением в 1,5 м2 и номинала в 16 А, для «восемнадцатых» и выше моделей это значение составляет 2,5 мм2 и 25 А, соответственно

В дифзащите кондиционеров нет необходимости, из-за высоких пусковых нагрузок линия защищается автоматом с классом не ниже «С».

на холодильник

Из-за сравнительно малой мощности потребления и низких рисках образования токов утечки современные холодильники запитываются через линии питания с обычным автоматом на 10 или 16А. Некоторые владельцы в линию вводят дополнительные розетки, что в целом не рекомендуется, но допустимо при контроле суммарной мощности подключаемых устройств. Розетка для холодильника обязательно заземляется.

на электрокотел

При подключении мощных водогрейных приборов (отопительные котлы, проточные нагреватели, бойлеры разного типа) номинал автомата и сечение провода подбираются по паспорту или из таблиц, с обязательными учетом фазности и состояния сети. В современных однофазных сетях защиту линии и потребителя обеспечивает двухполюсной дифавтомат (30 mA) или УЗО с номиналом на ступень выше обычного автомата.

на насос системы отопления

В идеале эти устройства запитываются от источника бесперебойного питания и стабилизатора напряжения, при отсутствии такой возможности в схему вводят любой подходящий по току и типу проводов автомат, как правило – с небольшим номиналом.

на освещение

Для запитки стандартных бытовых систем освещения или сигнализации достаточно проводов с сечением в 1,5 мм2 и номинала автомата в 10 А с выдерживаемым предельным током в 16А. Рекомендуемая максимальная мощность нагрузки при этом составляет 4,1 кВт, в подключении через УЗО или ДА нет необходимости.

на розетки

на розетки в кухонной зоне

Основной акцент делается на группировке розеток и планировании их размещения, запитывать мощные приборы типа чайника, микроволновки, кухонного комбайна или электровафельницы от одной линии одновременно не рекомендуется. Как уже отмечалось выше, для варочных панелей, холодильника, посудомоечных машин, духовых шкафов, измельчителей мойки и в идеале – для холодильника прокладываются собственные провода. Оставшиеся розетки разбиваются на отдельные группы (освещение рабочей зоны, вытяжка, микроволновка, блоки из 3 розеток для подключения бытовых электроприборов) и защищаются автоматом на 16А. Потребность в дифзащите возникает лишь при установке на кухне стационарных водогрейных приборов, в обычных рабочих группах на кухне достаточно установки розеток с влагозащищенным корпусом.

Теперь вы знаете, какой автомат ставить на варочную панель.

Процесс установки автомата

Несмотря на кажущуюся простоту монтаж защитного автомата, это ответственная процедура, от качества выполнения которой зависит надежность работы оборудования и ваша безопасность. Особенно это касается выполнения работ в действующих электроустановках, где существует угроза удара электрическим током.

В соответствии с действующими правилами работы по монтажу автоматического выключателя может выполнять только соответствующий электротехнический персонал.

Правила устройства электроустановок указывают, что защитный автомат должен быть установлен непосредственно на ответвлении защищаемой линии от питающей (п.3.1.16). То есть лучшим местом для установки автомата является квартирный или этажный щит.

Популярные статьи  Что лучше: индукционная или электрическая варочная панель, критерии выбора

Перед установкой защитного выключателя нужно убедиться, что в существующем щите достаточно места для его размещения, а также для заведения и разводки дополнительных проводов. Автомат крепится на DIN рейку. К его верхнему зажиму подключается провод питания от вводного или группового автомата, а к нижнему – провод линии на кондиционер.

При установке автомата присоединять провода нужно в соответствии с их цветовым обозначением. Это необходимо для правильной работы устройства и выполнения функций защитного заземления и отключения.

К автомату присоединяется фазный провод. В большинстве кабелей он имеет белый цвет, реже красный или коричневый. Нулевой проводник зажимается в нулевой шине в щитке и имеет голубое обозначение, реже черное. Третий обязательный провод – это защитное заземление. Его нужно присоединить к шине заземления, либо заземленному корпусу щита. Цвет такого проводника желто-зеленый.

При монтаже нужно следить, чтобы номинал автомата для кондиционера не был равен и не превышал номинал вводного или группового автомата в щитке. В противном случае первым будет срабатывать именно групповой выключатель, обесточивая всю квартиру, включая ее освещение.

Если выполнить это условие при существующем групповом автомате невозможно, то его нужно заменить на более мощный.

В случае, если установить автомат кондиционера в этажном или квартирном щитках не получается, то правила допускают установить его на удалении от них. При этом длина провода от щитка до автомата должна быть не более 6м, а для монтажа защитного устройства потребуется установка дополнительного щитка или бокса.

В случае такой установки сечение провода от щитка до автомата должно быть не менее сечения провода от автомата до кондиционера. Также перед установкой отдельного автомата и питающей линии на кондиционер следует убедиться, что сечения проводов питающей линии в щите выдержат дополнительную нагрузку, создаваемую сплит системой.

Автоматический выключатель

Какой автомат ставить на кондиционер в квартиру: выбор, монтаж и подключение защитного устройства

Данное защитное устройство в обязательном порядке должно быть установлено в электрощите, к которому будет подключен кабель от кондиционера.

Автоматический выключатель защищает аппаратуру от короткого замыкания и перегрузки по току, а для владельца квартиры он становится защитой от:

  • пожаров;
  • ударов электрическим током;
  • неисправности электропроводки.

В отличие от своего предшественника – предохранителя, который нужно было менять каждый раз после срабатывания, «автомат» можно просто включить и использовать многократно.

Автоматические выключатели выпускаются на различные номинальные значения тока срабатывания: 6 А, 10 А, 25 А и более. Для того чтобы определить, какой автомат ставить на кондиционер, необходимо найти значение потребления тока в техпаспорте для данной модели или вычислить его самостоятельно, разделив мощность прибора на напряжение в сети (220 В). Полученное значение необходимо умножить на 1,5, поскольку пусковой ток компрессора выше номинального.

Подключение автоматического выключателя производится в электрощите. Как правило, на линию кондиционера устанавливают либо однополюсный выключатель в разрыв фазного провода, либо двухполюсный, который способен отключить одновременно фазный и нулевой провод. Последний вариант считается более безопасным.

Какой автомат ставить на кондиционер в квартиру: выбор, монтаж и подключение защитного устройства

В отличие от автомата, устройство защитного отключения (УЗО) срабатывает не на короткое замыкание, а на утечку тока, которая происходит в случае пробоя изоляции или отсоединения одного из проводников и попадания его на корпус электроприбора. В этом случае человек, прикоснувшийся к проводнику, находящемуся под напряжением, может получить серьезную травму или ожог. Однако установленное в сети УЗО моментально срабатывает даже при малых утечках (10 мА или 30 мА, в зависимости от номинальной мощности потребителя), которые не являются опасными для человека.

По своему внешнему виду устройство защитного отключения похоже на автомат и может быть как двухполюсным, так и четырехполюсным. УЗО на кондиционер подключается в электрощите после счетчика и может защитить не только отдельную линию сплит-системы, но и остальные выводы, в случае подключения нескольких автоматических выключателей через одно УЗО. При этом само устройство необходимо защитить от короткого замыкания вводным автоматом.

Электрический щит учета электроэнергии 380В частного дома с розеткой 220В

В данном схеме электрического щитка дополнительно стоит модульная розетка 220В (номер 7) с индивидуальным устройством защиты – дифавтоматом (номер 8), совмещающим в себе Автоматический выключатель и Устройство защитного отключения. Номинал УЗО должен быть выше, чем у защитного автомата, например 40А, ток утечки 100 или 300 мА.

Электрический щит учета 380В, с модульной розеткой и дифавтоматом, заземление TТ

Какой автомат ставить на кондиционер в квартиру: выбор, монтаж и подключение защитного устройства

Следуя этому примеру, где розетка защищена автоматическим выключателем дифференциального тока, вы сможете установить любое другое модульное оборудование, контакторы, трансформаторы и т.д. в щит учета электроэнергии, если будет такая необходимость.

Еще раз отмечу, что под каждой схемой есть ссылки, перейдя по которым вы сможете прочитать подробности, узнать использованное оборудование, задать вопросы.

В остальном же, здесь представлены основные варианты, которые применяются при подключении к электросети частных домов и садовых домиков. А самое главное, такие электрощиты успешно принимаются контролирующими органами и вводятся в эксплуатацию.

Отдельная электролиния для новой плиты

Начнем с того, что для подключения современной варочной поверхности с их средними мощностями 6-10 кВт придется вести отдельный силовой кабель прямо от электрощитка. Еще один отдельный для электрической духовки. Причем это должен быть медный кабель сечением не менее 4 кв. мм. Марка может быть ПВС, но чаще всего используют ВВГ.

Линию подключения плиты рекомендуется оборудовать автоматическим выключателем

Это важное и нужное устройство, которое немедленно отключит питание варочной поверхности в случае возникновения таких опасностей, как короткое замыкание или недопустимая перегрузка сети. Ставится электриком в квартирный щиток

Только нужно правильно определить значение номинального тока.

Как подобрать «автомат» для варочной поверхности

Номинал автоматического выключателя рассчитывается просто. Допустим, Ваша электроплита имеет максимальную мощность подключения 6 кВт (Вы узнаете эту цифру из технической документации к прибору).

Вам понадобиться узнать ее максимальный ток потребления. Делим мощность на вольтаж сети:

6000 Вт/220 В = 27,27 А.

Понадобится добавить 20% запаса:

27,27 А + 20% = 32,7 А.

Выбрать автоматический выключатель нам нужно того номинала, который ближе всего к полученной цифре. Некоторые магазины электротехнических товаров облегчают задачу неопытному покупателю: например, в онлайн-каталоге магазина «Аксиом Плюс» в разделе «Автоматические выключатели» размещен фильтр по основным характеристикам, в том числе по номинальному току.

Смотрите: самый близкий к нашей цифре 32,7 А номинал 32 А. Ставим галочку на этом поле и получаем предложения аккурат для нашей плиты — стоимостью от 40-45 грн. Европейского производства Schneider Electric (Франция) — от 67 грн.

С чем не справится автоматический выключатель

Поставить автомат на плиту самая разумная идея. Однако полной безопасности это все-таки не обеспечивает. В бытовых электросетях существует еще одна потенциальная угроза, не входящая в область задач автоматического выключателя. Это дифференциальные токи, которые могут привести к поражению человека электричеством или пожару. К сожалению, автомат не спасет, если коснешься оголенного провода или корпуса бытовой техники с пробоем.

Такие риски предупреждают отдельные устройства защиты.

Зачем кондиционеру отдельный автомат?

Обладатели бытовых кондиционеров часто задаются вопросом о необходимости установки для своего устройства отдельного автомата и прокладки к нему отдельной линии от квартирного или этажного распределительного щита. Сплит системы малой мощности часто оснащаются проводом со стандартной вилкой для подключения в бытовую розетку, что еще больше добавляет вопросов.

Популярные статьи  Недвижимость Михаила Ефремова: в какой квартире жил заслуженный артист России

Первое, что нужно сделать, чтобы выяснить необходимость установки отдельного автоматического выключателя и линии для вашего устройства, это ознакомиться с инструкцией по эксплуатации. В инструкции к абсолютно любому кондиционеру есть раздел, посвященный подключению к электросети.

Если требование о наличии отдельной линии и автомата четко прописано в руководстве, то его нужно безоговорочно выполнить. В противном случае можно лишиться гарантии на прибор и столкнуться с другими неприятностями.

Какой автомат ставить на кондиционер в квартиру: выбор, монтаж и подключение защитного устройства

Производитель кондиционера в своей инструкции конкретно указал, что к выключателю кондиционера недопустимо подключать другие устройства. Если в вашей инструкции фигурирует подобное требование, то делайте подключение сплит-системы по отдельной линии с отдельным автоматом

Если такого требования нет, то выбор вам предстоит сделать самостоятельно. Для этого нужно знать, какие преимущества и недостатки имеет подключение по отдельной линии.

Плюсы устройства отдельной линии с автоматом:

  • Можно использовать мощные кондиционеры даже в квартирах со старой, в том числе алюминиевой, электропроводкой без ее замены;
  • Снижение отрицательного влияния кондиционера на работу других устройств: кондиционер оснащен компрессором и вентиляторами, которые имеют значительные пусковые токи, вызывающие колебания напряжения в сети при его включении. Такие колебания при слабой проводке способны нанести вред другой бытовой технике;
  • Исключение вероятности перегрузки при одновременной работе кондиционера и других устройств, подключенных к одной линии;
  • Нет необходимости тестировать существующую электропроводку на предмет ее работоспособности и безопасности;
  • Возможность отключения кондиционера для его обслуживания или ремонта без прерывания работы других устройств в квартире;
  • Можно не устанавливать розетку для подключения кондиционера, а завести провод напрямую в клеммную колодку устройства, что будет выглядеть более эстетично.

Чем мощнее кондиционер и, соответственно, чем больший ток он потребляет, тем больше ваш выбор должен склоняться в сторону прокладки отдельной линии и установки отдельного автомата для кондиционера.

Какой автомат ставить на кондиционер в квартиру: выбор, монтаж и подключение защитного устройства

Если кондиционер устанавливается уже после выполненных отделочных работ, то подвести к нему отдельную линию можно в кабель-канале. В случае если устройство оснащено заводским шнуром с вилкой, то нужно установить розетку с заземляющими контактами

В списке недостатков сооружения отдельной ветки числятся только:

  • Необходимо провести электромонтажные работы по прокладке линии от щитка к устройству, что может повредить отделку квартиры;
  • Не всегда есть возможность установить еще один автомат в существующий распределительный щит, что может потребовать его замены или доработки.

Не устанавливать отдельный автомат и отдельную линию для климатической системы, а обойтись подключением устройства к существующей бытовой розетке, можно только в случае, если об этом есть прямое указание в инструкции.

При этом розетка должна иметь контакты защитного заземления, а электропроводка и защитный автомат, установленный в щите, выдерживать суммарную нагрузку от кондиционера и других бытовых устройств, подключенных к этой линии.

Для того чтобы выяснить, какие устройства присоединены к линии, в которую предполагается включить кондиционер, нужно поочередно выключать автоматы в квартирном или этажном щитке. Так проще проверить, какая бытовая техника при этом осталась без электропитания, то есть не включается.

Какой автомат ставить на кондиционер в квартиру: выбор, монтаж и подключение защитного устройства

Перед подключением кондиционера к существующей розетке проверьте из какого материала сделана электропроводка и каково ее сечение. Если проводка старая алюминиевая, кондиционер к ней лучше не подключать

Также не следует включать кондиционер в существующую розетку, если она подключена к линии, от которой запитаны микроволновка, электрический чайник, стиральная машина или другие устройства с большой потребляемой мощностью.

Если у вас маломощная сплит-система, и выбор пал на подключение к существующей розетке, то обязательно проведите ревизию электропроводки. Убедитесь, что в ответвительных коробках не окислились и не ослабли соединения проводов, болтовые зажимы в розетке и автомате в щитке не развинтились, а вилка кондиционера плотно вставляется в розетку, обеспечивая надежный контакт.

Выбор

Критерии выбора автоматических выключателей:

  1. Номинальный ток. Его превышение вызовет срабатывание защиты от перегрузки. Правильно подобрать ток можно по сечению проводки, в которую врезан автомат. Сначала находят допустимый максимальный ток проводов, а номинальный для автомата берут на 10-15 % ниже, приводя затем к стандартному ряду. Катушка гудит при превышении нагрузки. Это можно проверить, уменьшив ее. Если ток нормальный, а автомат гудит, опасности никакой нет.
  2. Ток срабатывания. Номинал по току срабатывания подбирается в зависимости от нагрузки. Для электроники подбирается класс коммутации типа А или Z, для освещения – В, для котла отопления – С, а мощного электродвигателя станка с большим пусковым током – D. В этом случае все электрооборудование надежно защищается, а автоматы не будут срабатывать из-за пуска двигателя или работы сварочного аппарата.
  3. Селективность. Номиналы автоматов по току выбираются в зависимости от нагрузки каждой линии. Главный ввод не должен быть больше предельно допустимой суммарной нагрузки на входной кабель. По номинальному току аппараты выбираются преимущественно следующим образом: основной выключатель – 40 А, электрическая плита – 32 А, мощные электроприборы – 25 А, освещение – 10 А, розетки – 16 А. Здесь показан общий подход, но схема может отличаться. Если на электроприбор требуется на 25 А, а подключение производится через розетку, то и она должна быть подобрана под ту же мощность.

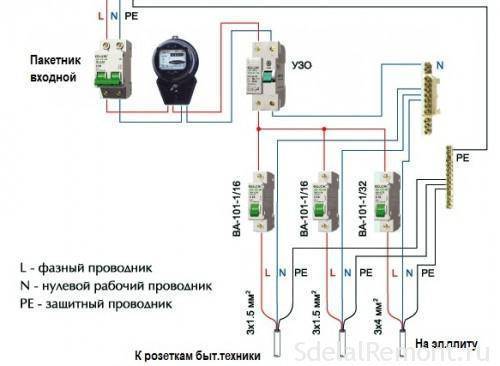

Схема подключения автоматов к проводке типовой квартиры

На рисунке выше изображена распространенная схема подключения автоматов обычной квартиры. Перед счетчиком устанавливается главный двухполюсный ввод, затем подключается противопожарное УЗО (слева направо), а за ним делается разводка по потребителям с однополюсными автоматами. Красным цветом обозначается фаза, синим – ноль, а коричневым – заземление. Шины нулевого провода и земли подключены отдельно.

На однополюсные автоматы обязательно следует подключать фазный провод, а не нейтраль.

  1. Количество полюсов. Для главного трехфазного ввода выбирается автомат с четырьмя полюсами, а для однофазной сети – с двумя. На бытовую технику и освещение подойдут однополюсные выключатели, а для трехфазного электродвигателя или электрического котла понадобится трехполюсный автомат.
  2. Изготовитель. Поскольку применение автоматического выключателя связано с безопасностью, выбирать следует изделия известных фирм. Не всегда заявленные параметры являются такими же по факту. Покупать аппараты следует в специализированных магазинах, где на них имеется документация. Ведущие производители плохой товар не продают. Даже подделки таких аппаратов могут иметь нормальное качество.

Автоматы с разным количеством полюсов

Аппараты рассчитываются на определенное количество срабатываний. Использовать их как выключатели нагрузки не рекомендуется. Механизм быстро изнашивается, и подгорают контакты. По правилам, коммутация нагрузки производится с помощью реле или контакторов (магнитных пускателей).

Важно правильно выбрать необходимое количество автоматов. Обычно устанавливается автомат ввода, а затем к разводкам на розетки, линии освещения и отдельно на каждый мощный потребитель (если у него нет своей встроенной защиты). У разных производителей автоматы отличаются друг от друга по способам крепления и подключения проводников

Поэтому рекомендуется делать замену аппаратов на аналогичные тем, что стоят в щитке

Популярные статьи  Белый плинтус в интерьере: особенности применения

У разных производителей автоматы отличаются друг от друга по способам крепления и подключения проводников. Поэтому рекомендуется делать замену аппаратов на аналогичные тем, что стоят в щитке.

Шаг №1Количество

В первую очередь нужно определиться с количеством. То есть, сколько УЗО вам вообще необходимо установить в электрощиток? Хватит ли одного на весь дом или желательно защитить каждую линию?

Самый распространенный и экономный вариант – это именно установка ОДНОГО вводного УЗО. И это тоже правильно и никакой ошибки здесь нет.

Однако данное утверждение справедливо до первой серьезной аварии.

Поэтому для удобства эксплуатации рекомендуется использовать несколько штук. Сколько именно?

А вот тут как раз все и зависит от ваших групп и подключенных токоприемников.

1контактирующий с водой

стиральная машинка

посудомойка

эл.титан

23

Расчет сечения кабеля. Ошибки. Какую нагрузку выдерживает автомат на 25 ампер

Расчет сечения кабеля. Ошибки

Приветствую вас, уважаемые читатели сайта http://elektrik-sam.info!

Этот материал будет посвящен тому, как НЕ НАДО выбирать сечение кабеля.

Часто встречаю, что необходимое сечения кабеля выбирают по количеству киловатт, которые можно «нагрузить» на этот кабель.

Обычно аргумент звучит так: «Кабель сечением 2,5 мм2  выдерживает ток 27 ампер (иногда и 29 ампер), поэтому ставим автомат на 25 А.»

И на практике иногда попадаются розеточные группы, защищенные автоматом на 25А, а освещение — автоматом 16А.

Такой подход при выборе автоматических выключателей приводит к перегреву, оплавлению и повреждению изоляции, и как результат — к короткому замыканию и возгоранию.

Обратимся к таблице 1.3.4. из ПУЭ.

Допустимый длительный ток для медных проводов проложенных скрыто — 25 А. Вроде бы все правильно, так ли это?

Если установить автомат на 25А, что называется «в лоб», а из курса по автоматическим выключателям мы помним, что тепловая защита автомат а сможет сработать при превышении номинального тока на 13%, что в нашем случае составит 25х1,13=28,25А. И время срабатывания будет более часа.

А при перегрузке на 45% тепловой расцепитель сработает за время менее 1 часа, т.е. 25Ах1,45=36,25 А. Но может сработать и за час.

Понятно, что при таких токах кабель просто сгорит.

В случае установки на освещение автомата 16А результат будет аналогичный, можете посчитать самостоятельно.

К тому же розетки выпускаются на максимальный ток 16А, а выключатели — 10А. Если установить на розетки и освещение завышенные номиналы автоматических выключателей — это приведет к их оплавлению, разрушению контактов и потенциально к возгоранию. Я думаю, вы встречали оплавленные розетки — результат подключения очень мощной нагрузки, на которую розетки не рассчитаны.

ЗАПОМНИТЕ! В наших квартирах и домах розеточные группы выполняются кабелем 2,5 мм2 с установкой автоматического выключателя 16А, группы освещения  выполняются кабелем 1,5 мм2 с установкой автомата 10А. Меньший номинал можно, больший нельзя!

Разновидность такого подхода: выбивает автомат, особенно для розеточной группы кухни, где подключаются мощные приборы. Про запас, чтобы «не выбивало», устанавливается автомат 32А и даже 40А. И это при проводке, выполненной кабелем 2,5 мм2!!! Последствия очевидны и рассмотрены выше.

Еще встречаются ситуации, когда до ответвительной коробки закладывают кабель большего сечения (например 4 мм2), а затем разводят линии по 2,5 мм2 и в электрическом щите устанавливают автомат на 25А или 32А.

Ток автоматического выключателя необходимо выбирать, исходя из самого слабого места в линии, в нашем примере — это кабель 2,5 мм2. Поэтому такую группу все равно необходимо защищать автоматом на 16А.

Если установить автомат на 25А, то при включении в одну из розеток нагрузки, близкой к 25А, кабель до ответвительной коробки сгорит, а для кабеля сечением 4 мм2 от ответвительной коробки до автоматического выключателя — это будет нормальный режим.

Все эти моменты необходимо учитывать при расчете сечения кабеля.

Смотрите подробное видео:

Расчет сечения кабеля. Ошибки

Автоматические выключатели УЗО дифавтоматы — подробное руководство.

Как выбирать автоматические выключатели, УЗО, дифавтоматы?

Автоматические выключатели — стратегия выбора.

Как рассчитать номинальный ток автоматического выключателя?

Расчет сечения кабеля.

Автоматические выключатели — конструкция и принцип работы.

Номинал токовые характеристики автоматических выключателей.

Менять ли автоматический выключатель, если его «выбивает»?

Расчет и выбор автомата по мощности и току

При проектировании электросети нового дома, для подключения новых мощных приборов, в процессе модернизации электрощита приходится осуществлять выбор автоматического выключателя для надёжной электрической безопасности.

Некоторые пользователи небрежно относятся к данной задаче, и могут не задумываясь подключить любой имеющийся автомат, лишь бы работало, или при выборе ориентируются по таким критериям: подешевле, чтоб не сильно по карману било, или по мощней, чтобы лишний раз не выбивало.

Очень часто такая халатность и незнание элементарных правил выбора номинала предохранительного устройства приводит к фатальным последствиям. Данная статья ознакомит с основными критериями защиты электропроводки от перегрузки и короткого замыкания, для возможности правильного выбора защитного автомата соответственно мощности потребления электроэнергии.

Щиток электрический под счетчик и автоматы: выбор места установки

Начнём с самой простой части — где разместить распределительный щит в квартире? Удобнее всего расположить его возле входной двери в прихожей. В этом случае не придётся далеко тянуть питающий кабель с площадки. Самый оптимальный вариант по высоте — на уровне глаз взрослого человека. И показания счётчика удобно снимать, и отключить автоматы при необходимости.

Современный электрощит имеет прочный корпус и запирается на замок, так что дети туда не влезут, если вы не бросите ключ на видном месте.

При выборе места монтажа щитка в частном доме или коттедже, нужно учитывать где и как заведён или будет заводиться кабель от ВЛ или подземной питающей линии. Данные по наружным сетям можно взять у местного энергосбыта.

Купить готовый или собрать электрощиток своими руками

Как поётся в старой песенке «до чего дошёл прогресс», что можно купить готовый щиток с полной начинкой или собрать готовый. Если ваш электрик предлагает такую конструкцию «фирменной» сборки, то не пугайтесь. Щиты собирают предприятия и электромонтажные фирмы, в том числе и под заказ или для типовых проектов квартирной проводки.

Основной момент, который нужно уточнить — работал ли с готовыми щитами ваш мастер раньше или это первый опыт. Если он установил десяток-другой таких сборок и знает их особенности, то смело соглашайтесь. Но если вы «подопытный кролик» для первого эксперимента — отказывайтесь. Пусть лучше собирает сам, ручками, по старинке.
