Установка встраиваемого духового шкафа с соблюдением правил

Подключение

Особое внимание нужно уделить электропроводке
, в том случае если устанавливаемый духовой шкаф электрический. Сечение провода должно соответствовать мощности устройства

Также нужно решить, как вы будете подключать прибор: напрямую к проводу или же в розетку.

При выборе второго способа подключения, вам понадобится вилка (обычной здесь не обойтись, из-за высокой мощности духовки) на 40А с заземлением. Ее нужно раскрутить. Затем зачистить трехжильный кабель. Синий и красный провода нужно подсоединить к контактным группам «фаза» и «ноль», а оставшийся белый закрепляем в разъеме «заземление» (цвета проводов могут быть разными). Собираем вилку, которую затем включаем в розетку, способную выдержать мощность электрической духовки.

Маркировка кабелей электрической духовки

Теперь духовку вставляем в нишу. Придерживаемся вышеописанных отступов. Далее, встроенный духовой шкаф, нужно закрепить. Для этого открываем дверку устройства и находим отверстия для крепления. При помощи шуруповерта или крестовой отвертки и четырех саморезов прикручиваем электродуховку к стенкам ниши. Встраиваемый электрический духовой шкаф готов к эксплуатации!

При помощи гибкого газового шланга он подсоединит духовку к газовой трубе. В таком случае устройство устанавливается не менее чем в 1,2 метра от источника газа. Но и здесь не обойтись без электричества, ведь без него не будет работать поджиг и освещение.

Неважно, от какого источника питания работает устройство, перед первым применением его следует прокалить в течение получаса.
Затем, после окончательного остывания, вымыть все стенки прибора и вытереть влажной тканью. Приобретайте многофункциональные встраиваемые духовые шкафы и наслаждайтесь процессом приготовления любимых блюд!

Приобретайте многофункциональные встраиваемые духовые шкафы и наслаждайтесь процессом приготовления любимых блюд!

На кухне такая вещь, как духовка выручает хозяек, когда они хотят приготовить что-нибудь вкусненькое. Но любая техника требует установки. Но как установить правильно духовой шкаф самостоятельно? Для этого нужно его установить и подключить к газу или электричеству.

Так называемые «духовки» бывают двух видов. Первый из них – автономные или независимые духовые шкафы. Их функционирование зависит только от них самих и не от чего больше. Второй вариант – не автономные. Такой вид духовых шкафов, электрически связываться с основной варочной панелью. В этом случае снизу располагается духовка, а сверху варочная плита. Установка встраиваемого духового шкафа своими руками не отличается ничем принципиальным от установки обычной духовки.

Установка духового шкафа своими руками начинается с того, что освобождается и выравнивается то место, где будет располагаться духовка.

Так же следует отметить, что между духовым шкафом и просто любой варочной поверхностью и стеной должна существовать воздушная прослойка. Не секрет, что при контакте с высокими температурами близкое расположение стены и мебели никакого полезного воздействия на ваш интерьер не окажет. В среднем толщина зазора должна составлять: от задней стены — 4 см, от соседних шкафов -0,5 см, от пола – 8-9 см.

Как известно, духовой шкаф может работать как на газу, так и за счет электричества. В первом случае необходимо обеспечить систему газоснабжения и не нарушить ее целостность. Рекомендовано располагать газовый шкаф на расстоянии 1,2 метров от непосредственного источника газа.

Второй вариант — шкаф электрический. В плане самостоятельной установки он более простой, так как электрическую духовку проще подключить к электросети. Как подключить духовой шкаф к электричеству? Розетку, куда подсоединяются провода, лучше всего располагать на расстоянии не ниже, чем 10 см от пола. Розетка должна выдержать силу тока не менее 40 амперам.

Подключить духовой шкаф своими руками к газовой магистрали с помощью гибкого шланга. Соблюдается основательная герметизация мест соединения специального крана и выходного штуцера. Следует учесть, что такую работу рекомендуется выполнять сотрудникам газовой службы. Более того, без их личного вмешательства не разрешено подключение духового шкафа в газовую магистраль.

Оборудование установить и закрепить. В линию поставки газа вкручивается до самого упора соединительная часть трубопровода. Делается это с помощью специального газового ключа для работы с трубами.
Расширяющий конец трубы подкручивается к смонтированному трубопроводу. Другой же конец присоединяется к выпускному клапану, расположенному в стенке.
С помощью ключа каждый из концов трубы закручивается и затягивается.

Подключение техники

Первое, что необходимо учесть перед подключением, это мощность духового шкафа. Именно от этого показателя будет зависеть площадь сечения электропровода. Следует продумать этот вопрос ещё до встраивания под столешницу или в пенал. Обычно провода, имеющие больший калибр (то есть увеличенное количество жил), легче монтировать и сгибать.

Сегодня многие шкафы имеют в комплекте варочную поверхность, что достаточно удобно в эксплуатации. Но этот нюанс состоит учитывать, производя подключение. Если же это просто монтаж в тумбу, то технология подключения намного проще, поскольку не требуется беспокоиться за второй кабель, необходимый, чтобы подключить панель.

https://youtube.com/watch?v=J_AW-1vNRIs

Что же касается подключению к сети встроенной в кухонный гарнитур духовки, то осуществить подключение намного проще. Правильно просчитанные размеры техники и ниши, сечение электропроводов, соблюдение технологии и мер безопасности — это залог успешной встройки духового шкафа под столешницу, причём сделать это можно самостоятельно, имея минимальный набор инструментов и определённые навыки.

Originally posted 2018-03-11 11:41:00.

Подключение устройства и проверка работы

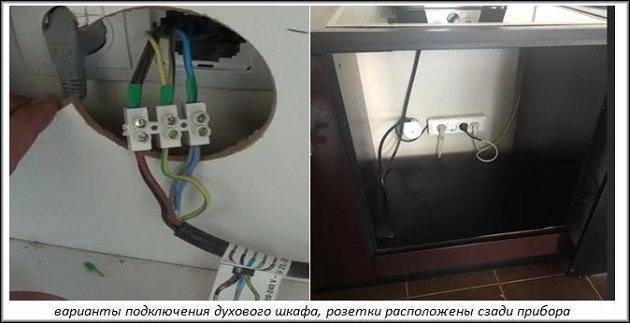

Духовой шкаф подключают к сети двумя способами: через вилку с розеткой или через клеммную колодку. Когда выбран первый вариант, вилку с розеткой подбирают по максимальному току. Для печи мощностью до 3,5 кВт они должны быть рассчитаны на 15 А. Если мощность до 5 кВт, их значение — 32 А. Используют трехконтактные розетку и вилку с заземлением. К заземляющей пластине вилки присоединяют желто-зеленую жилу соединительного кабеля. Два оставшихся провода подключают к клеммам. При этом контакты надежно зажимают.

Чтобы подключить прибор, к отверстию, которое располагается на задней стенке ниши, протягивают провод. Его конец присоединяют к духовому шкафу. Назначение клемм и схема подключения указаны в технической документации к устройству. Сзади откручивают защитную панель и подводят провод ПВС 3*6. Фазную жилу (серого или коричневого цвета) заводят под клемму с буквой «L». Нулевую жилу (синюю) затягивают на клемме с буквой «N». Жилу заземления (желто-зеленую) помещают под винт со знаком «заземление». Затем закрепляют проволочный зажим. После этого устройство следует вставить на место и закрепить.

Когда кабель идет напрямую от распределительной коробки, схема остается идентичной с подключением через розетку и вилку. При этом также соблюдают цветовую маркировку.

После монтажа проверяют работоспособность техники. Сначала включают автомат и вставляют вилку в розетку. Затем производят включение по инструкции и проверяют функционирование. При этом печь запускают на полную мощность.

Правила установки и подготовки мебельной ниши

Установку осуществляют между секциями рабочей поверхности кухни, под ее столешницу или в рассчитанную для этого нишу в гарнитуре или отдельном модуле. Стенку проектируют под параметры духовки, и заказывают либо же покупают с учетом всех размеров и метода установки. Пригодный для монтажа духовки сегмент отсоединяют от остальных, если такое крепление присутствует. После соблюдения всех критериев, учета аспектов по совместимости мебели и духовки — остается подготовить мебельную нишу. В этом смысле следует начать с защиты от перепадов в силовой электросети. Затем делают заземление. Оставляют также зазоры между духовкой и стенками мебели. Для поддержки приемлемого уровня проветриваемости между задней стенкой ниши и духовым шкафом оставляют не менее 40—50 мм, а запас по бокам — 50 мм и более. Помимо вентиляции, следует защитить нижнюю часть мебели от нагревания: нужен подъем на 90—100 мм.

Важные моменты:

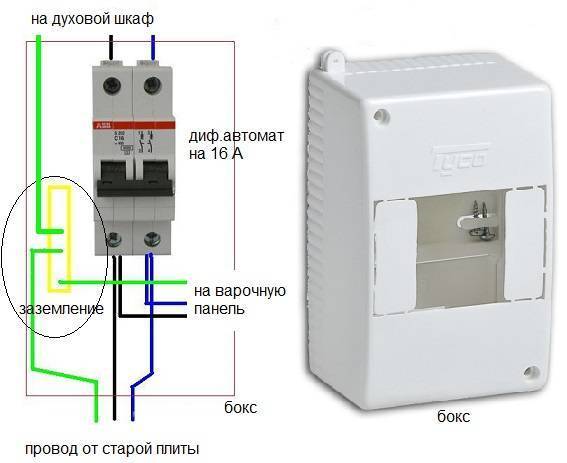

Подключение к электрощиту должно прокладываться через отдельный автомат.
Нельзя прямо соединять провода из меди и алюминия.
Запрещено соединять электропровода на скрутке.

Классификация духовых шкафов

Чтобы радовать семью и друзей кулинарными шедеврами, стоит для начала правильно подобрать кухонную технику.

Встраиваемые духовки бывают:

Зависимыми, то есть устанавливается в гарнитур кухни рядом с варочной панелью.
Независимыми, которые размещают там, где удобно хозяйке.

Прибор может быть газовым либо электрическим. Любая печь имеет свои положительные качества. Кухонные встроенные духовки гораздо удобнее, чем монолитные плиты.

По способу монтажа

Печи, которые идут в сочетании с варочной панелью, — зависимые варианты. Независимые духовые шкафы автономны. Их можно поставить в любом месте мебели в кухне, где предпочтительнее хозяину. От установки строго под плитой многие отказываются, находя традиционный вариант неудобным.

По способу нагрева

Выбирая встроенную электропечь, прежде всего следует подобрать место для ее установки в кухне. Затем определяются с тем, какой нужен прибор по функциям и другим параметрам. Модели техники могут быть разные по способу нагрева.

В зависимости от источника нагрева оборудование делится на два вида:

Газовая духовка знакома большому числу хозяек. Плюсом этой техники является стоимость, которая ниже, чем у электрических аналогов. Из минусов можно выделить неравномерное поступление тепла внутри прибора (особенно для недорогих моделей) и вероятность утечки газа, которая может быть сведена на нет при соблюдении мер безопасности.
Электрическая духовка многофункциональна: в ней есть несколько режимов нагрева и выпекания. Плюс прибора — возможность двойной защиты от перегрева и возгорания. Но использование печи проблематично в квартирах с частыми перебоями в электропитании и ненадежной проводкой. Недостатком является высокая цена.

Особенности установки оборудования

Для того чтобы эксплуатация оборудования была максимально удобной и безопасной, необходимо установление духового шкафа с соблюдением всех технологических процессов. А сама технология работы будет зависеть от типа духовки. Монтаж встроенной техники практически не имеет отличий с автономной, а вот подключение, к примеру, газовых и электрических духовок имеет существенные различия.

В целях успешной установки своими руками встраиваемого духового шкафа, следует учесть следующие моменты:

Рабочие инструменты.
Подготовка рабочего места.
Монтаж техники.
Подключение оборудования.

Перед тем как подключить духовой шкаф, следует подготовить необходимые инструменты. Вам потребуется отвёртка, изоляционный материал, дрель. Надо учесть, что к некоторой технике в комплекте не прилагается вилка, поэтому её также стоит подготовить заранее.

Важно также не только, как установить электрический встраиваемый духовой шкаф, но и где. Место его размещения следует подбирать заблаговременно

Это будет зависеть от удобства. Ведь основное назначение этой техники — приготовление пищи, и хозяйке должно быть комфортно находиться на кухне и пользоваться всем, что там имеется.

Далее следует подготовка места для монтажа. Необходимо сверить размеры ниши и техники, чтобы в будущем не возникло проблем с установкой и эксплуатацией. Закончив монтаж оборудования можно осуществлять подключение духового шкафа. Здесь может быть два варианта: либо напрямую, либо с помощью вилки.

Советы и рекомендации по выбору духового шкафа

Лидером по предпочтениям потребителей являются электрические модели. Последние дают больше возможностей по температурному режиму и способам готовки. При выборе можно задействовать стандартные критерии: удобство в эксплуатации, экономичность, безопасность, внешний вид, сочетаемость с обстановкой и экологичность. У духовок на газе есть существенный недостаток: приходится часто контролировать состояние блюд снизу, так как они пересыхают от одностороннего воздействия. Что касается разделения зависимые/автономные, то в этом плане важен размер помещения. Зависимые в каком-то смысле более универсальные, но автономные подойдут, если есть отдельная варочная плита, а дополнительная будет лишней из-за отсутствия еще одной вытяжки. По параметру встраиваемые/отдельностоящие явного преимущества ни у одного из вариантов нет. Первый тип лучше для дизайна, а второй — может быть представлен компактными вариантами.

Вне зависимости от типа устройства нужно обращать внимание на наличие умного интерфейса, встроенной микроволновки, возможности автоматической очистки. Покупателю следует интересоваться наличием Let’s Taste и StreamFunction

Экономия средств на эксплуатации зависит от энергоэффективности.

Особенности установки духовых шкафов bosch и electrolux

Установка духового шкафа Бош довольно простая и предполагает всего лишь подключение в розетку, однако предварительно на ней должен быть установлен специальный отдельный предохранитель. Зависимые духовки, которые соединены с электроплитой, подразумевают прямое подключение к току высокого напряжения, поэтому установку такого оборудования должен проводить квалифицированный электрик.

Если же речь идет о монтаже компактного духового шкафа, то предварительно следует познакомиться со схемами и рекомендациями, которые прилагаются к конкретной модели. Также желательно просмотреть специальное видео установки встраиваемого духового шкафа своими руками на сайте производителя.

Важно! При возникновении малейших сомнений во время монтажа духовки электрического типа, следует обратиться за помощью к опытному электрику. Свои нюансы имеет установка духового шкафа Электролюкс

Техника от этого производителя отличается высоким уровнем встроенной электроники и целым рядом защитных функций. Например, в соответствии с инструкцией к целому ряду моделей, первое включение духового шкафа, да и все последующие, возможны только после установки времени

Свои нюансы имеет установка духового шкафа Электролюкс. Техника от этого производителя отличается высоким уровнем встроенной электроники и целым рядом защитных функций. Например, в соответствии с инструкцией к целому ряду моделей, первое включение духового шкафа, да и все последующие, возможны только после установки времени.

Монтаж в 4 шага

Как установить встраиваемый электрический шкаф? Здесь главное – делать все четко по инструкции производителя и соблюдать правила безопасности.

Шаг. 1 Подготовка: проверяем электропроводку. Основные требования к сети, к которой будет осуществляться подключение и установка электрического духового шкафа:

Достаточный уровень сопротивления;
Высококачественные провода, сечение которых соответствует заявленной мощности прибора;
Заземляющий провод и система заземления (стандартные требования при подключении любой бытовой техники дома);
Защитный автомат, срабатывающий при перегрузках или сбоях в работе прибора.

Совет! Величина тока, обеспечивающая срабатывание автомата, подбирается индивидуально. На это влияет электрическая мощность конкретной выбранной модели.

Монтаж своими руками

Самостоятельная установка возможна при наличии знаний и опыта работы с электрическими схемами. Монтируют почти всегда в нижний ярус, но автономные изделия без варочной плиты устанавливают в разных местах при условии соблюдения зазоров. Производители учитывают сложность этого момента и предусматривают камеры на отдалении в 5 см сзади и по бокам, и 10 см снизу. Специальные мебельные секции, в свою очередь, имеют 10-сантиметровые ножки. В процессе монтажа сначала проверяют возможности места установки, исправность деталей, соединений, точек коммуникаций. Устраивают систему электропроводов и делают заземление. Иногда приходится искать розетки со специальными параметрами. К установке устройства переходят после подготовки рабочих инструментов и места монтажа. Прибор фиксируют только заводскими креплениями.

Проверка электропроводки и подключение

Без проверки качества проводки дальнейшие действия запрещены. Первым делом узнают уровень сопротивления. Следом за этим проверяют сечение электропроводов, ведь оно должно соответствовать мощности духовки. Далее определяют качество жил. Обычные потребности системы выражаются в наличии структуры заземления. Затем смотрят защитный автомат, который реагирует на сбои и перегрузки. Подбирают уровень тока для срабатывания этого элемента — в зависимости от заявленной мощности устройства. Подключение встраиваемого прибора производят с помощью толстого медного провода. Вообще, рекомендуют делать дополнительную ветку. Возможно, понадобятся новые розетки нестандартной конфигурации. Соответствующую информацию указывают в техпаспорте. Чем мощнее модель духовки, тем более вероятно, что потребуется специальный разъем. Для стыковки проводов следует использовать винтовые клемники.

Установка и фиксация духовки

Для монтажа в гарнитур потребуется малярный нож, вилка, изоляция, дрель и крестовая отвертка. Что касается места установки, то для автономных устройств без варочной панели возможен вариант со вторым ярусом, но лучше разместить прибор в нижнем ряду. Монтируют технику только в ровное пространство, проверенное строительным уровнем. Подключение имеет четкий алгоритм. Начинают с того, что заменяют алюминиевый кабель медным с тремя проводами. Замену производят от устройства до самого щита. Для прибора, потребляющего 3—3,5 кВт, нужен провод сечением 2,5 мм² и автомат на 25 ампер. Если потребление энергии выше — то жила с площадью разреза 4 мм² и автомат на 40 ампер. Провода соединяют с 3-фазной розеткой. Для домов с двойным кабелем проводят заземление щитка. Если на духовке сзади есть двухконтактный разъем, то заземление на ней является отдельным винтом — можно работать простым гаечным ключом.

Мощность духового шкафа электрического

Большинство покупателей делают выбор на основании следующих показателей:
функциональность,
мощность прибора,
энергопотребление.

Поэтому перед покупкой следует рассмотреть все описанные значения.

Электрическая модель

Потребляемая мощность духового шкафа может быть разной – от 1 до 4 кВт. Модели, которые имеют значение в диапазоне от 2 до 3 кВт, относятся к наиболее распространенным приборам и являются простыми устройствами для бытового использования.

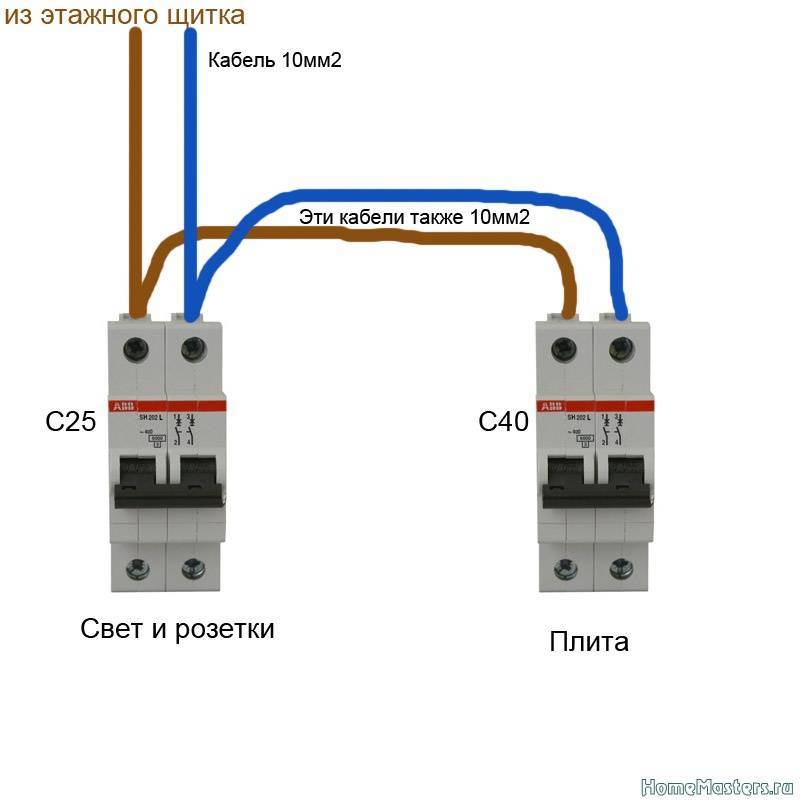

Если же используются модели, потребляемая мощность которых больше 3,5 кВт, то следует оборудовать отдельную розетку, выдерживающую большую силу тока. Это необходимо для обеспечения нормальной работы электрической сети.

Большинство моделей встроенных духовых шкафов Bosch имеет определенные параметры. Высота обычно колеблется в пределах от 55 до 60 см, менее распространенными являются устройства высотой от 40 до 45 см.

Такие электрические приборы имеют удобную панель управления, на которой отображаются данные о процессе приготовления и другая информация о работе

Наличие дополнительных функций влияет на потребляемую мощность духового шкафа в кВт, поэтому на данный параметр также следует обратить свое внимание

Классы энергопотребления

Такие электрические приборы по степени энергопотребления разделяются на несколько классов.

Существует семь классов, которые имеют следующие показатели энергопотребления (кВт/ч):
менее 0,6;
0,6-0,8;
0,8-1;
1-1,2;
1,2-1,4;
1,4-1,6;
более 1,6.

Все эти показатели относятся к встроенным духовым шкафам Bosch малого объема. Если говорить о приборах, имеющих большие размеры, то стоит отметить, что такие приборы, относящиеся к классу А, будут потреблять от 1 кВт/ч.

Газовые модели могут иметь мощность около 4кВт, что не очень сказывается на оплате за коммунальные услуги, ведь газ значительно дешевле электричества.

Влияние на температуру

Мощность электрического духового шкафа влияет на температуру, при которой происходит приготовление блюд. Если взять приборы со значением потребления электричества от 3,5 кВт, то они могут нагревать до пятисот градусов.

Стандартная температура колеблется в пределах 220 градусов. Это означает, что оптимальная мощность встроенного духового шкафа должна равняться 2,5-3 кВт. При этом максимальный температурный показатель может составлять 250°С.

Для безопасной работы с такими кухонными приборами необходимо учесть еще один параметр. Чтобы это сделать, достаточно поделить мощность встроенного духового шкафа Bosch, указанную в его характеристиках, ее на средний показатель, равный 220 Вт. В итоге получится искомая сила тока.

При выборе духового шкафа следует учитывать основное правило – параллельное использование приборов, которые обладают мощностью более 3,5 кВт, запрещено. Альтернативным вариантом может стать приобретение газового устройства.

Как выбрать прибор

Многие задаются вопросом – какая мощность духового шкафа будет наиболее оптимальной? Чтобы это понять, необходимо учесть несколько моментов:

При покупке духового шкафа сначала стоит обратить на количество имеющихся функций. Многие отдают предпочтение тем моделям, которые имеют разнообразные режимы приготовления и, соответственно, обладают большой мощностью.

Но стоит задаться вопросом – будут ли задействоваться все представленные программы? Если их использование будет происходить очень редко, то приобретать подобный товар не следует.

Также следует подумать и о том, сколько электрических устройств имеется в вашем доме. Это необходимо, так как при одновременном включении духового шкафа и прибора, который также потребляет большое количество энергии, проводка может не выдержать, из-за чего произойдет отключение всей сети.

На выбор может повлиять и частота использования встраиваемого прибора. Если устройство будет работать очень редко, то можно смело выбирать более мощные модели, которые позволяют готовить блюда гораздо быстрее. При частом использовании лучше остановиться на выборе устройства, которое потребляет меньшее количество энергии.

Еще одним фактором, влияющим на выбор, является объем встраиваемого духового шкафа. Для большой семьи, конечно, лучше приобрести модель, которая позволит приготовить много пищи за один раз. Но такие приборы потребляют почти вдвое больше электричества, что скажется на счетах за свет.

Монтаж в 4 шага

Достаточный уровень сопротивления;
Высококачественные провода, сечение которых соответствует заявленной мощности прибора;
Заземляющий провод и система заземления (стандартные требования при подключении любой бытовой техники дома);
Защитный автомат, срабатывающий при перегрузках или сбоях в работе прибора.

Чтобы подключить встраиваемый духовой шкаф в соответствии со всеми требованиями безопасности, необходимо использовать мощный медный провод (действительно, лучше создать отдельную ветку проводки). Поскольку духовка потребляет очень много электричества, понадобятся и специальные розетки, рассчитанные на мощность, указанную в техпаспорте техники.

Остальные правила безопасности таковы:

Соединение проводов на скрутке не допускается.
Возбраняется прямое соединение проводов, выполненных из различных материалов – алюминия и меди.
Чтобы состыковать провода, обязательно нужно применять винтовые клемники.
Подключение к электрощиту должно проходить через отдельный автомат.

Шаг 2. Далее встраиваемый духовой шкаф помещается в специальную, заранее подготовленную нишу. Если ниша имеет заднюю стенку, то нужно сделать в ней отверстие для проводов.

Шаг 3. Затем духовка вставляется на место и надежно фиксируется винтами (которые прилагаются в комплекте) шуруповертом или крестовой отверткой.

Шаг 4. Осталось только помыть все внутренние поверхности духового шкафа, затем прокалить его при максимальной температуре (150 – 250 С) 30 минут и после остывания протереть влажной тряпкой. Духовка готова к использованию!

Возможные места установки

Заранее надо обдумать куда встроить духовой шкаф. Чаще всего его устанавливают под плитой, хотя эргономичнее ставить прибор выше столешницы. Так кухня приобретет современный вид, наблюдать за процессом приготовления станет проще. Перед приобретением встраиваемой духовки на кухне подготавливают нишу.

Надо точно определить ее размеры. Даже незначительное смещение приведет к тому, что повредятся электронные механизмы, а тепло будет неправильно распределяться. Если позволяет площадь, то для техники лучше установить пенал. Преимущества духовки в пенале: удобство в использовании и уходе, хорошо видно приготавливаемое блюдо.

Как правильно подготовить новую духовку к работе

После монтажа устройство следует избавить от всего, что осталось после распаковки. Еще до первого включения духовка должна прогреться до +25 °C, поэтому если прибор был холодным, то дверцы оставляют открытыми. В дальнейшем печке необходимо прокаливание. Прогревать следует вместе со всеми решетками, противнями и всем, что есть в комплектации и предназначается для внутреннего использования. Затем духовку отключают, открывают и оставляют до полного остывания. Через несколько часов внутреннюю часть духового шкафа, включая все его элементы, моют неабразивными средствами. Сначала работают губкой, а потом все протирают насухо тряпкой или толстой тканью. Для нормального прокаливания хватает 2—3 часов при максимальной температуре — в результате будут устранены технические материалы и жидкости. Одновременно с прокаливанием не помешает задействовать режим конвекции или верхнего нагрева.

К прогреву прибегают также:

После мытья.
После замены стекла.

Порядок установки газовой духовки

Установка и подключение газовой духовки

Во время монтажа важно не путать действия местами, пользоваться хорошими материалами и не игнорировать инструкцию. А после убедиться в герметичности соединения

При самостоятельной установки встраиваемого духового шкафа пользуются тройником для газовой трубы, к которой уже подведена варочная поверхность. Но так делать нельзя! Можно получить штраф. Шкаф и панель должны быть подключены раздельно, каждый со своей трубой. При этом разводку трубы могут делать только специалисты службы.

Для подключения к общей магистрали используют гибкий шланг или трубку из металла. Шланг должен быть без повреждений и не длиннее, чем 1,5 м. Также во время монтажа следите за тем, что шланг висел свободно.
