Назначение и принцип работы реле контроля фаз

Реле для контроля напряжения фаз следует включать в схемы приборов, которые приходится часто переподключать к питающей трехфазной сети. К примеру, винтовой компрессор, не являющийся стационарным аппаратом, постоянно перемещают с одного места на другое, каждый раз подсоединяя его к линии заново. Если неправильно выполнить действия по его подключению, спутав при этом фазы, пяти секунд после запуска оборудования будет достаточно для того, чтобы произошла серьезная поломка.

Реле контроля фаз: принцип работы, виды, маркировка + как отрегулировать и подключить

Ремонт аппаратуры сопряжен с немалыми затратами, поэтому в таких устройствах контроль напряжения фаз просто необходим.

Есть и другие приборы, которые при неправильном соединении проводов не сгорают, а просто не включаются. В этом случае работники обычно приходят к выводу, что аппарат сломан, начинают его проверять – а прозвонка показывает, что все в порядке. И хорошо, если понимание того, что при подключении были просто перепутаны фазные жилы, придет быстро, иначе рабочее время будет потрачено впустую.

Что такое реле напряжения и как оно настраивается – на следующем видео:

Теперь поговорим о том, как работает реле контроля. Основная задача прибора заключается в защите электрических аппаратов от повреждения в результате воздействия некачественного напряжения

Это очень важно для дорогостоящего оборудования, поэтому электроприборы импортного производства устанавливаются только вместе с контрольным реле. Оно обеспечивает защиту аппаратуры при обрыве фаз, неправильном подсоединении, а также асимметричном напряжении. При соответствии фаз параметрам контрольного прибора релейные контакты включаются, пропуская через контактор в цепь трехфазное напряжение

Если ток хотя бы на одной фазной жиле отсутствует, напряжение в линию пропущено не будет

При соответствии фаз параметрам контрольного прибора релейные контакты включаются, пропуская через контактор в цепь трехфазное напряжение. Если ток хотя бы на одной фазной жиле отсутствует, напряжение в линию пропущено не будет

Реле контроля фаз: принцип работы, виды, маркировка + как отрегулировать и подключить

После восстановления питания на фазном проводе по истечении нескольких секунд произойдет автоматическое включение нагрузки. Итак, как можно убедиться, реле осуществляет автоматический контроль, отключая подачу напряжения в случае аварии и включая нагрузку после нормализации параметров электрической цепи.

Область применения

Повторимся, что прежде чем заказать переключатель, вы должны знать – для его работы нужно 3 фазы. Резервные линии берутся именно с дополнительных фаз. Между фазами напряжение 380 Вольт, его называют «линейное», а между фазой и нулем 220 Вольт, его называют «фазным». Они связаны между собой, но в пределах этой статьи мы не будем углубляться в основы электротехники. Главное чтобы вы поняли, что для подключения к электросетям нужно наличие трёхфазной сети именно 380 Вольт.

Реле контроля фаз: принцип работы, виды, маркировка + как отрегулировать и подключить

Как уже было сказано, применяется этот прибор для подключения резервной линии. Это работает только в том случае, если одна из фаз трансформатора перегружена или произошел перекос. В случаях, когда на ввод трансформатор поступает «плохое» напряжение нужен автоматический ввод резерва с другой линии, переключатель фаз в этой ситуации не поможет.

Питание установок с непрерывным режимом работы осуществляется от переключателя фаз. Предлагаю рассмотреть область применения в наглядных примерах.

В медицине:

  • аппараты жизнеобеспечения;
  • холодильники с лекарствами в аптеках;

На производстве и в офисах:

  • средства автоматизации;
  • управляющая и аппаратура отслеживающая, записывающая сигналы;
  • средства связи, стационарные радиостанции, диспетчерское оборудование;
  • системы вентиляции;

В доме:

  • газовый котел;
  • система охраны;
  • видеонаблюдение;
  • система «умный дом»;

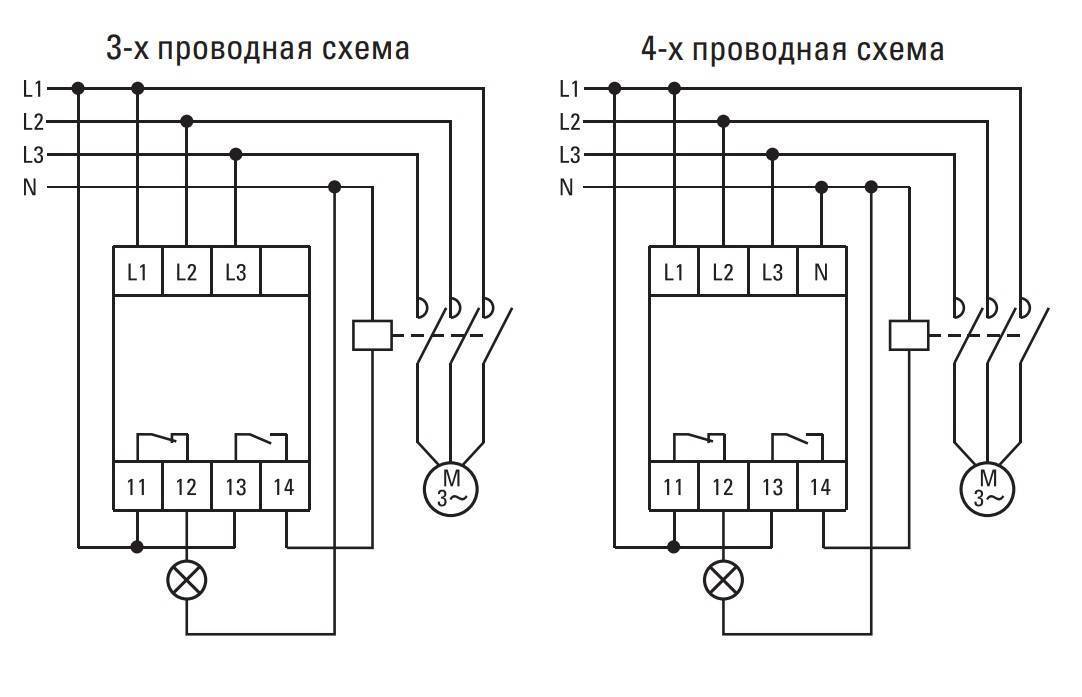

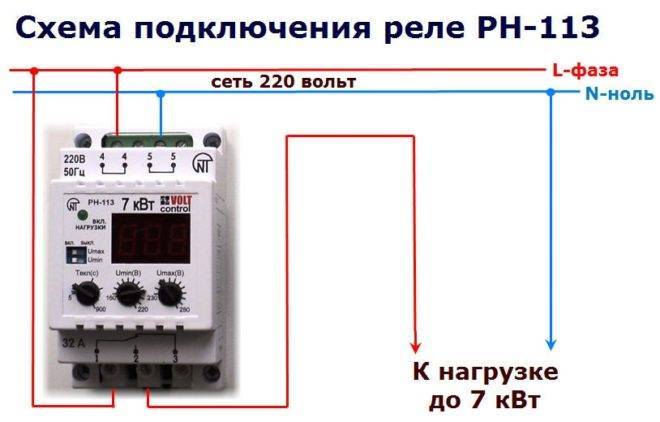

Схемы применения и подключения реле контроля фаз и напряжения РНЛ-1

Модель потребляет меньше 2 ВА. После нормализации напряжения контрольное устройство вновь включает подачу электроэнергии через период времени, указанный в заводских настройках. Преимущества реле контроля фаз В сравнении с другими устройствами аварийных отключений данные электронные реле отличаются рядом весомых преимуществ: в сравнении с реле контроля напряжения не зависит от влияния ЭДС питающей сети, так как его работа отстраивается от тока; позволяет определять аномальные скачки не только в трехфазной сети питания, но и со стороны нагрузки, что позволяет расширить спектр защищаемых компонентов; в отличии от реле, работающих на изменение тока в электродвигателях, данное оборудование позволяет фиксировать еще и параметр напряжения, обеспечивая контроль по нескольким параметрам; способно определить дисбаланс уровней питающих напряжений из-за неравномерности загрузки отдельных линий, что чревато перегревом двигателя и снижением параметров изоляции; не требует формирования дополнительной трансформации со стороны рабочего напряжения

Сгоревшая обмотка статора мотора — можно сказать, обычное явление там, где не предусматривалось внедрение в цепь управления релейного контроля Исходя из всех описанных технических и технологических факторов, становится очевидной важность применения этого типа реле и не только для случаев эксплуатации электрических двигателей, но также для генераторов, трансформаторов и прочего электрооборудования. Если зарубежные производители маркируют по одним канонам, то отечественные — по другим

В связи с этим, необходим постоянный контроль над состоянием фаз, осуществляемый с помощью трехфазного реле контроля напряжения, установленного в сети

Так выглядит одна из моделей реле контроля напряжения. На практике применяется для контроля наличия U и правильности симметрии. При выходе за заданные значения какой-либо из фаз, срабатывает реле, отвечающее за данный контур, а остальная нагрузка при условии нахождении в границах нужного диапазона продолжает работать. Следующие две буквы А — регулирование с помощью потенциометра и тип монтажа под дин-рейку

Обнаружение разворота фазы важно, если двигатель, работающий в обратном направлении, может повредить ведомый механизм или, что еще хуже, — нанести физический вред обслуживающему персоналу. Максимальное напряжение составляет В

Такая ситуация чаще всего возникает из-за ошибки подключения. Число производимых товаров превышает единиц.

Установка коммутирующих устройств на выход реле

Далеко не все модели предоставляют весь комплекс настроек по вышеприведенным параметрам. Установкой каждого из них в то или иное положение создается требуемая конфигурация

Важно учесть, что сфера применения изделия зависит от их типов реле контроля фаз напряжения ЕЛ : 11 и 11 МТ — защита источников питания, участие в системе АВР, питание преобразователей и генераторных установок. Если напряжение основного ввода в норме, то контакт реле KV1. Выявление фазового реверса Выполняется техническое обслуживание на моторном оборудовании

Выявление фазового реверса Выполняется техническое обслуживание на моторном оборудовании.

Подключаемую нагрузку формируют равномерно на каждую из 3-х фаз. Это позволяет легко соединить реле контроля трехфазного напряжения с электрической цепью, соблюдая правила, одинаковые для всех типов этих устройств. Это устройство контролирует трехфазную сеть при обрыве одной и более фаз, неправильном чередование фаз, асимметрии напряжения или перекосе фаз. Яркий пример — компрессор винтового типа, неправильное подключение которого и включение на срок больше пяти секунд приводит к поломке дорогостоящего изделия. Принципиальная схема устройства показана ниже.

Таким образом, контроль происходит автоматически, при аварийной ситуации реле отключает нагрузку, а при восстановлении параметров сети включает напряжение трехфазной сети автоматически. К дополнительным плюсам стоит отнести контроль минимального и максимального U, функцию гистерезиса для 3-фазного тока. Это позволяет значительно увеличить их мощность. Изделия этого предприятия активно применяются как на гражданских объектах, так и в крупных промышленных организациях. Подключение и работа реле контроля фаз ЕЛ-11Е

Популярные статьи  Опалубка для фундамента своими руками: пошаговые рекомендации

Как выбрать переключатель фаз

Мы рассмотрели, как работает переключатель фаз, теперь давайте узнаем, на что нужно смотреть при выборе автоматических моделей. Кроме силовых параметров в ПФ добавляют функции, которые упрощают процесс настройки и эксплуатации.

Первое и самое главное – это ток. Чтобы переключатель фаз подошёл к вашей системе электроснабжения, главный критерий, на который нужно смотреть при выборе – это допустимый ток. Не стоит покупать аппарат, ток которого превышает номинальный ток вводного автомата. Хотя и селективность защиты должна обеспечить безопасный режим работы, но не будет лишним привести электросеть в соответствие по допустимому току и мощности.

Реле контроля фаз: принцип работы, виды, маркировка + как отрегулировать и подключить

Второй параметр – возможность регулировки. На дешевых переключателях вообще нет возможности выставить величину минимального и максимального напряжения в электропитающей сети, при котором происходит переключение, выбор приоритетной фазы. Минимальный набор регулировок – это установка минимального напряжения, при котором могут работать приборы, максимального. В более совершенных моделях можно отрегулировать время, через которое нужно попытаться перейти на основную фазу и прочие настройки.

Реле контроля фаз: принцип работы, виды, маркировка + как отрегулировать и подключить

Третий параметр – способ отображения и индикации. В более простых моделях имеется светодиодная индикация, обычно по одному светодиоду на фазу и дополнительный индикатор «АВАРИЯ». Когда линия в норме и к ней подключена нагрузка, соответствующий светодиод горит, например, зеленым цветом, когда линия в норме, но она находится в резерве – светодиод мерцает, когда по всем линиям имеются проблемы – горит индикатор «АВАРИЯ». В более продвинутых моделях установлен семисегментный индикатор или LCD дисплей. Назначение индикаторов: отображать величину напряжения, параметры настроек, включенную и приоритетную фазу. Наименее наглядный способ индикации – отдельные светодиоды, а самый очевидный – ЖК-дисплей.

Реле контроля фаз: принцип работы, виды, маркировка + как отрегулировать и подключить

Четвертый параметр – функционал. Простейший ПФ имеет набор предустановленных параметров питающей сети, принятых за норму, и стремится придерживаться их. Но каждый электроприбор требует индивидуальный подход к питанию, обычно это 220 +/- 10% В, а в некоторых случаях допуск может быть увеличен, или наоборот – уменьшен. В более продвинутых моделях эти величины устанавливаются путем поворачивания винтов или ручек в нужное положение, согласно градуировке. Самые функциональные – это модели с дисплеем и сенсорным управлением. При этом не стоит считать, что чем проще – тем хуже, часто не стоит переплачивать деньги за функции, которые не пригодятся.

Если мощности вашего переключателя не хватает для обеспечения нужд, решить эту проблему можно тремя способами:

Купить переключатель, рассчитанный на больший ток.
Установить дополнительный переключатель в параллель первому

Внимание: модели с ручной установкой времени переключений так устанавливать категорически запрещено, чтобы из-за разброса в точности регуляторов не произошло короткого замыкания.
Установка электромеханических коммутаторов так, чтобы к выходным клеммам переключателя фаз была подключена катушка пускателя или контактора. Таким образом, вся нагрузка ляжет на силовые контакты последнего.

Практическое подключение реле

Перед началом работ обязательно отключаем напряжение в электро цепи и проверяем с помощью тестера наличие потенциала 220 В на проводах, с которыми будем работать.

Подключите кабель питания ( 2 ) к разъему фазного провода.

Между коробом и реле проведем двухпроводный кабель. Коричневый провод подключим к разъему, чтобы могли нажать внешнюю кнопку.

Второй провод — синий, на нем будет потенциал. Подключим его к управляющему контакту ( A2 ) реле.

Следующий шаг — соединить зажим ( A1 ) с разъемом нейтрального провода, а также подключить провода к лампе. Проводники и защита нейтрали подключаются к соответствующим разъемам, а коричневый провод (фаза) к клемме ( 1 ) реле так, чтоб оно работало получая потенциал, подаваемый на зажим ( 2 ).

Соединение кнопки классическое. Подключите шнур питания к клемме ( L ) и к клемме ( 2 ) провода, с помощью которого передадим короткие импульсы управления реле.

Затем присоединяем к схеме еще одну кнопку. Для этого проведем двухпроводный кабель между двумя коробками.

Во второй можем установить кнопку звонка с подсветкой чтоб видеть изменения потенциала на ней. Метод подключения аналогичен. Соединяем провода по цвету также, как и в первой кнопке.

Всё готово — понажимайте и проверьте работу тестовой системы.

Разновидности трехпозиционных переключателей

Трехпозиционный пакетный переключатель

Электрические переключатели на 3 положения выпускаются в различных вариантах исполнения. Некоторые модели снабжены опцией фиксации положения переключения. Они оборудованы механизмом запора на ключ, исключающим самопроизвольный переход в другое положение. Другие, этой функции не имеющие, самостоятельно возвращаются в исходную позицию. Конструкция некоторых устройств предусматривает наличие нулевого положения – оно предполагает разъединение всех контактов.

Обычно изделия выпускаются с расчетом на эксплуатацию в электросетях с номинальным показателем силы тока 25, 16 или 10 А. Что касается напряжения, для постоянного тока его показатель может достигать значения 220 В, для переменного – до 500. Аппараты снабжены маркировкой, показывающей уровень мощности и категорию защиты.

Наиболее распространенный вариант исполнения – пакетный механический переключатель на 3 положения. Элементом управления у них является не кнопка, а рукоять. Современные модели оборудованы эргономичными ручками, конструкция которых предотвращает скольжение пальцев. Изделия бывают двух видов – галетные и кулачковые.

Устройство галетного переключателя включает в себя пластиковые пластины (пакеты) с жестко фиксированными на них выводами контактов. Между последними находятся фибровые шайбочки для гашения искр, которые вместе с двойным разрывом электродуги позволяют коммутировать высокие токи. Есть и двигающийся контакт, соединенный с механизмом переключения. Его позиция устанавливается посредством поворота вала, который обеспечивают ручка и специальная пружина, позволяющая моментально размыкать и замыкать контакты. У вала есть 3 установленных положения, каждому из которых соответствует некоторая конфигурация зажатых или открытых пар контактов. Такой прибор можно использовать, в том числе, для подсоединения трехфазного электрического двигателя с опцией реверса – вращения ротора в направлении, отличном от нормального.

Работа автоматического трехфазного переключателя

Кулачковое устройство тоже включает в себя серию пакетов, но устроенных по-другому. На внешних сторонах пластинок, соединяющихся с корпусом, располагаются двигающиеся контакты, а на внутренних – статичные. Первые из них имеют вид мостов с пружинами. Их позиция регулируется штоковым механизмом, меняющим положение под действием кулачка. У последнего, в свою очередь, позиция меняется посредством рукоятки и вала. Как в случае галетных моделей, так и в устройствах с кулачками у вала может быть разное число позиций (до восьми). В трехпозиционных приборах их число равно трем.

Крепиться выключатель может на дин-рейку, на стену, в шкаф, в зависимости от модели. Выпускаются изделия с защитой от взрывов, используемые на производствах, представляющих опасность для здоровья человека. Большинство трехпозиционных выключателей, тем не менее, восприимчивы к взрывам, температурным перепадам, не терпят попадания влаги. Степень чувствительности прибора к условиям окружающей среды можно определить по внешнему виду: если изделие открытое, лишено защищающего корпуса, оно отличается высокой чувствительностью, устанавливать его надлежит только внутри щита в помещении с сухим воздухом. Переключатели с корпусом из пластика или металла и защищенными от прикосновений зажимами можно ставить и вне щита.

Популярные статьи  Установка встраиваемого духового шкафа: выбираем место и соблюдаем правила

К плюсам устройств стоит отнести надежность функционирования, стойкость к износам и достаточно низкую цену. Они очень быстро подавляют электрические дуги, но выдерживают ограниченное число коммутаций перегрузок. Слабой стороной этих изделий по сравнению с выключателями-автоматами являются также ограниченные возможности в качестве защитного устройства: они не предохраняют от инцидентов короткого замыкания. Также механические переключатели не подлежат ремонту: если изделие пришло в негодность, его демонтируют с последующей утилизацией, а на его место устанавливают новое. Выходят из строя они относительно быстро, хотя некоторые производители заявляют, что устройство способно выдержать до полумиллиона переключений.

Общие настройки трехфазного реле

Большое значение для дальнейшей работы реле напряжения имеют первоначальные настройки. Порядок их выполнения можно рассмотреть на примере типовой модели VP-380V, представленной на рисунке.

После того как реле подключено к электрической цепи, к нему подается питание. На дисплее будет отражаться вся необходимая информация:

  • Мигающие цифры указывают на отсутствие напряжения в сети.
  • Если на дисплее появились черточки, это означает изменение чередования фаз или отсутствие какой-то из них.
  • Когда параметры электрической сети соответствуют норме, а подключение устройства выполнено правильно, то примерно через 15 секунд контакты №№ 1 и 3 замыкаются, начинается подача питания на катушку контактора и далее – в сеть. То есть прибор уже контролирует состояние всех трех фаз.
  • Экран дисплея может мигать очень долго. Это означает, что контактор не включается. Такая ситуация чаще всего возникает из-за ошибки подключения.

Само трехфазное реле напряжения настраивается с помощью двух настроечных кнопок с нанесенными треугольниками, которые расположены справа от экрана. На верхней кнопке треугольник направлен вершиной вверх, а на нижней – вершиной вниз. Чтобы выставить максимальный предел отключения, нажимается верхняя кнопка. В этом положении она удерживается в течение 2-3 секунд. После этого в центральном ряду экрана появится цифра, отображающая заводской уровень. Далее верхнюю кнопку следует нажимать до того момента, пока не установится нужное значение верхнего предела отключения.

Установка нижнего предела осуществляется таким же образом, только в этом случае используется нижняя кнопка. По окончании настройки прибор автоматически перепрограммируется примерно через 10 секунд.

Прочие настройки

В трехфазном реле напряжения имеется много регулировок и настроек. В обеспечении нормальной работы прибора важную роль играет правильная настройка времени повторного отключения.

Справа от дисплея, между кнопками с треугольниками, расположена еще одна кнопка управления и регулировки, с нанесенным значком в виде часов. Ее необходимо нажать и удерживать, после чего на экране появится значение, выставленное заводом-изготовителем. Обычно выставляется временной интервал в 15 секунд.

Важность этой функции проявляется следующим образом. При перепадах напряжения, превышающих предельно допустимые значения, реле выполняет отключение сети. После нормализации напряжения контрольное устройство вновь включает подачу электроэнергии через период времени, указанный в заводских настройках

Это уже известные 15 секунд. Это значение можно изменить, например, в сторону уменьшения. Эта операция производится путем прокручивания контрольной заводской цифры с помощью верхней или нижней кнопки. Цифра на экране будет соответственно увеличиваться или уменьшаться

После нормализации напряжения контрольное устройство вновь включает подачу электроэнергии через период времени, указанный в заводских настройках. Это уже известные 15 секунд. Это значение можно изменить, например, в сторону уменьшения. Эта операция производится путем прокручивания контрольной заводской цифры с помощью верхней или нижней кнопки. Цифра на экране будет соответственно увеличиваться или уменьшаться.

Так же просто настраивается перекос фаз – интервал между значениями напряжения на разных фазах. Для настройки нужно одновременно нажать две кнопки с треугольниками. На экране появится цифра 50 В, означающая, что подача питания в сеть прекратится при этом значении перекоса фаз. Нужный параметр выставляется верхней или нижней кнопкой в сторону уменьшения или увеличения.

Реле контроля напряжения 3-фазное

Трехфазное УЗО

Схема подключения трехфазного электродвигателя

Подключение трехфазного двигателя к трехфазной сети

Схема реверса трехфазного двигателя

Схема подключения трехфазного счетчика через трансформаторы тока

Указательное реле -маркировка

Маркировка указательного реле включает: серию, количество разъединяющих и замыкающих контактов; уровень защиты; климатические условия при которых прибор сохраняет работоспособность. Кроме этого указывается вид и способ подсоединения внешних проводов.

При этом цифра:

  • 1 означает переднее подсоединение посредством винта;
  • 5 – подсоединяется сзади при помощи винта;
  • 2 – присоединяется при помощи пайки.

Климатические условия обозначаются также условно:

  • У – умеренные климатические условия;
  • Т – применять можно в тропическом климатическом поясе;
  • 3 – стандартная категория расположения.

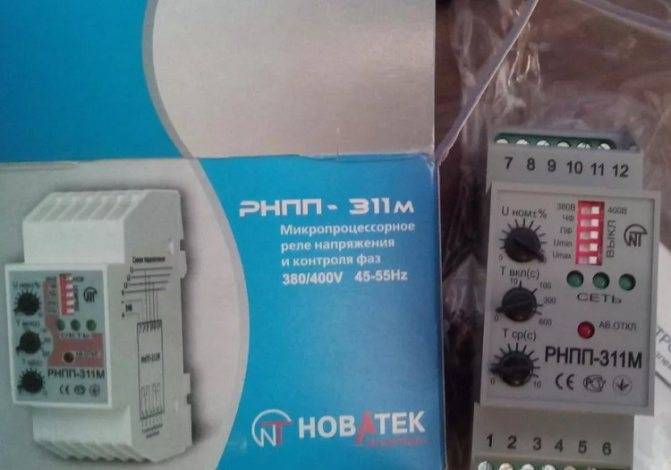

Реле РНПП-311М: инструкция, принцип работы

Ниже представлена схема подключения рассматриваемого прибора. Вся работа устройства обеспечивается следующими элементами:

  • контроллером порога сброса (минимум/максимум);
  • регулировкой повторной активации (Т-вкл);
  • корректором периода срабатывания (Т-ср);
  • переключателем вольтажа;
  • фазовым корректировщиком (ЧФ);
  • переключателем перекоса фаз (ПФ);
  • максимальным и минимальным рычагом;
  • аварийными и рабочими светодиодными индикаторами;
  • входными и выходными контактами.

Инструкция РНПП-311М гласит, что реле необходимо использовать при потребляемой нагрузке не выше трех ВА. Климатическое исполнение устройства представлено в формате «УХЛ-4».

Назначение и функции устройства

Такой вид коммутатора является вспомогательным объектом в электроцепи. Многофункциональность образцов позволяет применять их в автоматизированных, защитных и регулировочных схемах.

Используется в случаях, когда есть надобность в синхронном замыкании или размыкании нескольких автономных электросхем, иными словами – размножение токоведущих каналов.

Реле контроля фаз: принцип работы, виды, маркировка + как отрегулировать и подключитьСхема подключения аварийной кнопки автомобиля: посредством одной контактной линии электромагнитного реле можно осуществить выключение переключателя, а второй – воспроизвести в блоке сигнализации звуковое оповещение

Контактор может быть использован и в качестве регулятора более мощного реле, благодаря которому осуществляется коммутация цепи с высоким напряжением.

Возьмем, к примеру, такую ситуацию: есть необходимость подачи тока на катушку индуктивности выключателя, где максимальное моментальное значение электроведущей силы при включении — 63 А. Однако выполнить такую задачу, используя один электромагнитный аппарат, не представляется возможным.

Поэтому изначально необходимо подать питание на катушку сердечника разделительного устройства, использующего собственные связи, включить контактор с большей мощностью, на который и будет возложена задача коммутации большей силы электроэнергии.

Также деталь можно использовать для создания искусственной задержки действия реле защиты или, как говорят, для формирования выдержки времени.

Обзор популярных реле фазного контроля

На рынке представлены десятки моделей от отечественных и зарубежных производителей. Каждая из них обладает своими особенностями и техническими характеристиками. Выбирая РКФ, необходимо учесть, кто и для каких задач его выпускает.

Популярные статьи  Какой выбрать силовой удлинитель: рейтинг ТОП-9 удлинителей для профессионалов

Zamel CKM 01

Трехфазное реле контроля чередования фаз с крепежом на DIN рейку. Обладает компактными размерами. Ширина стандартная для 1 модуля и составляет 17,5 мм. Более подробные характеристики указаны в таблице.

Питающее напряжение Однофазное 220 или двухфазное 380 В
Максимальное допустимое напряжение для контактов 250 В
Предельная мощность внутреннего реле 2,5 кВА
Выходные контакты 1NO и 1NC
Максимальный коммутируемый ток 10 А
Собственное потребление 34 мА
Класс защиты корпуса от пыли и влаги IP 20
Габаритные размеры 9х17,5х6,6 см

Устройство Zamel CKM 01 для монтажа на DIN-рейку

РНПП 311

Реле от отечественного производителя «Новатек-электро». Устанавливается в щит на DIN-рейку. Имеет на передней панели минимум регуляторов для настройки, что делает его пригодным для обслуживания даже неподготовленным персоналом.

Номинальное напряжение питания 380 В
Частота питающей сети 45-55 Гц
Собственный потребляемый ток Не более35 мА
Диапазон регулирования по напряжению 1,05-1,25Umax (для Umin аналогичные значения)
Фиксированная задержка отключения 12 сек
Напряжение катушки пускателя 110-380 В
Критические значения питающего напряжения 80-500 В
Рабочая температура –25 +40°C
Климатическое исполнение УХЛ4
Количество циклов переключений при нагрузке 5 А Не менее100 тыс. раз

Монитор напряжения РНПП-311

ABB 1SVR750488R8300

Компания ABB специализируется на высококлассном электротехническом оборудовании. Качество соответствует цене. Рассматриваемое реле стоит около 11 тыс.

Напряжение питания цепи управления 450 В
Рабочая частота 50-60 Гц
Задержка включения/отключения 0,1-30 сек
Количество переключающих (перекидных) контактов 2
Габаритные размеры 85,6х45х104,8 мм

OMRON K8AB

Компактный прибор, имеющий несколько другое назначение, чем обычное РКФ. OMRON K8AB контролирует не напряжение, а ток. Поэтому для его работы требуется дополнительный трансформатор тока. Производитель позиционирует прибор как идеальное средство для контроля тока в промышленных нагревателях и электродвигателях.

Питающее напряжение (зависит от модификации) 24 Впер./пост. тока или 100-115 В или 200-230 В
Контролируемый ток 2 мА– 200 А
Количество контролируемых фаз 1
Максимальный ток выходного реле 6 А
Гистерезис срабатывания 5-50 %
Модель необходимого для работы реле трансформатора тока K8AC-CT200L

Важно! Гистерезис, если говорить простым языком — это задержка переключения. Он позволяет включать и выключать реле при отличающихся значениях тока. Это необходимо, чтобы предотвратить слишком частое переключение и механический износ контактов

Например, реле выключается при 5 А, а включается при 4. Или регулятор температуры выключает обогреватель, когда в комнате 24°C и включает, когда 18°C

Это необходимо, чтобы предотвратить слишком частое переключение и механический износ контактов. Например, реле выключается при 5 А, а включается при 4. Или регулятор температуры выключает обогреватель, когда в комнате 24°C и включает, когда 18°C.

Carlo Gavazzi DPC01

Мультифункциональное трехфазное РКФ с расширенным перечнем регулировок. Реле данного производителя встречается в промышленном компрессорном оборудовании. На передней панели имеются стандартные регуляторы напряжения и задержки срабатывания. А также индикаторные светодиоды, что облегчает взаимодействие человека с устройством.

Напряжение питания 24 В пост. тока или 230 переменного
Предельный ток выхода 8 А
Регулировка задержки срабатывания От 0,1 до30 сек
Диапазон регулировки напряжения срабатывания 2-22 %от номинального значения
Количество контролируемых фаз 3
Степень защиты от пыли и влаги IP 20
Монтаж На DIN-рейку
Предельное напряжение для контактов выходного реле 550 В

Евроавтоматика ФиФ CKF-318-1

Белорусское реле фазного контроля, зарекомендовавшее себя как простое, дешевое и надежное решение для защиты электродвигателей. Данное РКФ срабатывает на критическое снижение/превышение напряжения и пропажу одной и более питающих фаз. Характеристики в таблице.

Рабочее напряжение 220/380 В
Предельный ток выходного реле 8 А при 250 В
Тип контактов 2NO и 2NC
Цвет индикатора аварии Красный
Диапазон нижнего предела напряжения 150-210 В
Диапазон верхнего предела напряжения 240-280 В
Гистерезис 5 В
Потребляемая от сети мощность 1,6 Вт

Реле контроля наличия и чередования фаз F&F CKF-318-1

Реле напряжения Vp-380 — установка на DIN-рейку

Реле напряжения трехфазное — VP-380V

Реле напряжения (Устройство защиты по напряжению) предназначены для отключения электрооборудования в трехфазной электрической сети с нулевым проводом (220/380В, 50Гц) при возникновении «скачка» напряжения, асимметрии фаз, пропадания фаз, чередования фаз. Что предотвращает их выход из строя и продлевает срок эксплуатации. Прибор незаменим для защиты потребителей при наличии трехфазного ввода на производстве, в гараже, коттедже, доме, даче и тп.. Установка – на DIN-рейку. Устройство защиты постоянно анализирует напряжение в сети, контролирует асимметрию фаз, пропадание и чередование фаз сеть и в случае выхода сетевого напряжения за установленные пределы Реле напряжения отключит нагрузку от сети. Текущее действующее значение фазного напряжения отображается на светодиодных индикаторах устройства. Пользователь устанавливает необходимые верхний и нижний пределы напряжения, допустимое напряжение асимметрии фаз и время задержки включения нагрузки после нормализации напряжения. После нормализации сетевого напряжения (возвращение в заданные пределы) нагрузка включается автоматически по прошествии установленного времени. Задержка включения необходима для систем охлаждения и кондиционирования, в которых неприемлемы кратковременные отключения питания. Основные особенности: • Трехфазное; • Полностью цифровое управление. • Контроль асимметрии фаз. • Контроль пропадания фаз. • Контроль чередования фаз. • Индикация действующего значения напряжения на каждой фазе. • Автоматическое включение нагрузки после нормализации напряжения. • Программируемые значения верхнего и нижнего предела отключения напряжения. • Программируемое значение допустимой асимметрии фаз. • Программируемая задержка на включение. • Модульное исполнение для крепления на монтажный профиль TS-35 (DIN-рейку 35мм).

Богатый перечень наименований, таких как изделие под артикулом Vp-380V, представлен в нашем каталоге. Вы можете оценить также технические характеристики других товаров, например, в нашем каталоге имеется в наличии Программируемое реле времени РВ-2с (суточный режим) — установка на DIN-рейку. Вы можете проконсультироваться с нашими специалистами и принять правильное решение о покупке наиболее подходящего прибора. Для этого у нас созданы все условия: цены на продукцию начинаются всего от 2790.00, в ассортименте огромное разнообразие различных устройств, удобная система оплаты и оперативная доставка.

У нас в наличии еще много функциональных и полезных устройств, среди которых и товар под артикулом Vp-380V.
