Что важнее: точность или диапазон работы?

Выбирая стабилизатор, учитывайте их преимущества и недостатки.
Важна ли для вас высокая точность или ей можно пожертвовать для работы при более низком уровне напряжения?
Если входное напряжение сильно понижено, то вряд ли вам подойдет электромеханический стабилизатор.
А если необходимо подключить высокоточную технику, то релейная модель с погрешностью 8-10% также будет малопригодный.
Если выбираете стабилизатор на длительное время, то лучше предпочесть электронные модели российского производства.
А для сезонной работы (например, на даче) часто выбирают бюджетные релейные устройства.
На маломощную нагрузку, в особенности автоматику газовых котлов и погружных насосов, есть смысл установить инверторный стабилизатор с высокой точностью
и двойным преобразованием напряжения.

Советы по выбору стабилизатора от Ortea

В начале своей статьи «Что важно при покупке стабилизатора?»
производитель сразу предостерегает потребителя от выбора стабилизатора по минимальной цене

Штиль IS2500

Тип — инверторный Мощность — 2 кВт Входное напряжение — 90-310 В Время реакции — отсутствует Количество ступеней регулировки — непрерывная регулировка Подключение через клеммную колодку, выход — 2 евророзетки Есть байпас

Штиль ИнСтаб IS2500 — единственный в данном обзоре стабилизатор с двойным преобразованием напряжения.

Наша отечественная разработка, полное соответствие международным стандартам, отличное качество монтажа — качественная пайка, отсутствие следов флюса, всюду кембрики и термоусадки:

И все это запрятано в надежный металлический корпус:

Инверторные стабилизаторы на сегодняшний день являются САМЫМ ЭФФЕКТИВНЫМ РЕШЕНИЕМ по защите аппаратуры от пониженного и повышенного напряжения, от искажения формы питающего напряжения и его частоты, от импульсных и высокочастотных помех. И в стабилизаторах Штиль серии ИнСтаб в полной мере реализован весь перечисленный функционал.

Если снять крышку, первое, что бросается в глаза — отсутствие массивного тороидального транса (неотъемлемый элемент стабилизаторов других типов). Это значительно уменьшает массу устройства и полностью избавляет от привычного трансформаторного гудения. Вообще, Штиль IS2500 работает почти бесшумно, если не считать звук вентиляторов. Если говорить по чесноку, то они, конечно же, шумят, но на таких высоких частотах, которые не способно уловить не только человеческое, но и даже кошачье ухо.

Второе, на что сразу обращаешь внимание, — это элементы входного и выходного фильтра для защиты от помех. Видите эти массивные дроссели на ферритовых кольцах и желтые прямоугольные конденсаторы типа Х2?

Кстати, заодно можете сравнить качество монтажа Штиля с любой Ресантой. Как говорится, комментарии излишни.

Схемотехника стабилизаторов двойного преобразования такова, что выходное напряжение практически не зависит от входного. И действительно, если провести эксперимент при помощи ЛАТРа, то Штиль ИнСтаб IS2500 показывает абсолютную стабильность выходного напряжения в фантастическом диапазоне от 90 до 310 вольт.

В качестве доказательства могу привести сравнительные осциллограммы выходного напряжения стабилизатора Штиль ИнСтаб IS25000 и обычного релейного и электромеханического стабилизаторов.

Осциллограммы наглядно показывают реакцию стабилизаторов различных типов на резкий скачек входного напряжения (на 60 вольт вниз):

Как видите, стабилизатор Штиль IS2500 обладает нулевым временем реакции на изменение входного напряжения. На выходе всегда 220 вольт независимо от того, что поступает на вход. Если добавить сюда низкие требования к форме и частоте питающего напряжения, невероятно широкий рабочий диапазон, то это просто сказочный прибор. Такой стабилизатор идеально подойдет для работы от простенького дизель-генератора, у которого плавает не только амплитуда выдаваемого напряжения, но и частота.

При выходе напряжения за пределы рабочего диапазона (ниже 90 вольт или выше 310), стабилизатор тут же отключает нагрузку и на передней панели загорается красный светодиод и появляется соответствующая индикация. Как только напряжение возвращается в рабочий диапазон, все автоматически включится в работу.

Интересно то, что при возникновении даже 150%-ой перегрузки, стабилизаторы Штиль ИнСтаб не отрубаются мгновенно, а выжидают целых 5 секунд прежде чем уйти в защиту. Для нас это означает, что через такие стабилизаторы можно подключать бытовые приборы с большими пусковым мощностями (такие как холодильники, кондиционеры и мясорубки). Нужно только правильно выбрать мощность стабилизатора.

Кстати, график зависимости мощности стабилизатора двойного преобразования от входного напряжения приведен ниже:

ВЫВОД: инверторный стабилизатор напряжения Штиль ИнСтаб IS2500 обладает беспрецедентными характеристиками и оставляет далеко позади стабилизаторы любых других типов (релейные, электронные, сервоприводные), поэтому может быть использован для защиты особо важной и дорогостоящей бытовой техники. Единственным недостатком можно считать высокую стоимость, которая, несомненно, будет снижаться по мере развития технологии, удешевления элементной базы и появления здоровой конкуренции

В комплекте со стабилизатором идет набор для настенного монтажа — пластиковые дюбеля и специальная крепежная пластина. Все продумано.

Инверторные стабилизаторы

Инверторные стабилизаторы значительно отличаются от защитных устройств релейного и электромеханического типа. Их главное отличие – в конструкции отсутствует автоматический трансформатор. Принцип работы основывается на двухэтапном преобразовании, которое имеет высокую эффективность. Все скачки напряжения нивелируются работой конденсаторов. Ниже будут представлены лучшие модели стабилизаторов данного типа, по отзывам покупателей.

2. BAXI Energy 400 (0.35 кВт) белый

Инверторное защитное устройство для сетей электроснабжения. Рабочая мощность прибора – 350 Вт, максимальная – 400 Вт. Входное напряжение – 220-230в, однофазное. Рабочее напряжение стабилизатора – от 110 до 290в, диапазон предельного напряжения – от 90 до 310в. Максимальная точностью для стабилизации тока – 2%. КПД защитного устройства достигает 97%. Подходит для защиты электроприборов от различных помех, скачков напряжения, перегревов, коротких замыканий. Информация о рабочем процессе отображается через светодиоды. Есть 1 выходная розетка на лицевой панели корпуса. Рабочий температурный диапазон – от 5 до 40 градусов по Цельсию.

Стабилизаторы напряжения для дома: отзывы. Какой лучше выбрать преобразователь

Преимущества:

  • наличие розетки для прямого подключения электроприборов;
  • обширный рабочий диапазон;
  • компактные габариты;
  • бесшумный рабочий режим.

Каких-либо серьезных минусов при работе данного защитного устройства владельцы не отмечают.

1. Штиль IS1500 (1.125 кВт) серый

Стабилизатор инверторного типа. Рабочая мощность прибора – 1.12 кВт, максимальная – 1.5 кВ. Входное напряжение – 220-230в, однофазное. Рабочее напряжение сети – от 110 до 290в, предельное – от 90 до 310в. Максимальная точность стабилизации силы тока – 2%. КПД защитного устройства достигает 97%. Применяется для защиты электроприборов от скачков напряжения в сети, перегревания, различных помех, короткого замыкания. Тип охлаждения устройства – принудительное (с помощью встроенного вентилятора). Есть цифровая индикация рабочего процесса, Bypass, штепсельная вилка. Рабочий температурный диапазон – от 5 до 40 градусов по Цельсию.

Стабилизаторы напряжения для дома: отзывы. Какой лучше выбрать преобразовательСтабилизаторы напряжения для дома: отзывы. Какой лучше выбрать преобразовательСтабилизаторы напряжения для дома: отзывы. Какой лучше выбрать преобразовательСтабилизаторы напряжения для дома: отзывы. Какой лучше выбрать преобразователь

Преимущества:

  • высокая эффективность рабочего процесса;
  • привлекательный внешний вид;
  • удобное управление;
  • не перегревается при подключении к сети множества мощных электроприборов.

Единственный недостаток, который отмечают многие владельцы подобных стабилизаторов – небольшой шум при работе.

Как правильно выбирать стабилизатор

До того, как подобрать стабилизатор напряжения для дома, нужно ознакомиться с мнением людей, которые уже купили устройство и ознакомились с его работой. Благодаря отзывам вы сможете сопоставлять и анализировать характеристику каждой модели.

Кроме того, необходимо самому знать, какие технические показатели важны при выборе. Поэтому, чтобы быть спокойным за безопасность дома и техники в нем, стабилизатор напряжения для дачи должен соответствовать следующим требованиям:

соответствовать количеству фаз, подключенных к дому;

Трехфазный стабилизатор используется в случае, если на даче есть более мощные устройстваИсточник navro.org

Популярные статьи  Скандинавский стиль в интерьере: дом в объятиях хюгге

  • выходного напряжения из стабилизатора должно хватать для всех электроприборов на даче;
  • работа стабилизатора должны быть бесшумной, чтобы жильцы не ощущали дискомфорта.

Рассмотрим каждый из пунктов более подробно.

Фазность прибора

Каждый стабилизатор может быть однофазным или трехфазным. Перед покупкой нужно узнать сколько фаз подключено к дому. Если вы сами позаботились об электрификации дачи, то проблем не возникнет с определением фазности. Если же дачный участок был куплен вместе с домом, то определить количество фаз можно по идущим к счетчику проводам.

Если подключена одна фаза, то к дому будет протянуто два провода. Один из которых фаза, второй ноль. Если подведена трехфазная сеть, то к дому будут тянуться от 4 до 5 проводов. Легче всего определить количество фаз по счетчику. На нем указывается фазность сети.

Трехфазная сеть на даче подключается крайне редко, чаще всего оно применяется для работы пилорамы, сауны, электрокотла. Бытовая техника, используемая в дачном домике состоит в основном из холодильника, стиральной машины, светильников, микроволновки. Для работы этих приборов достаточно однофазного подключения.


Однофазный сетевой прибор нужен для защиты отдельного предмета бытовой техники от перепадов напряженияИсточник avatars.mds.yandex.net

Рабочий диапазон

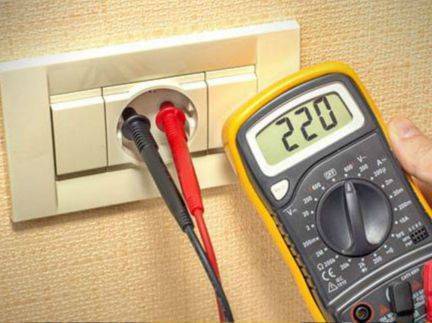

На втором этапе, перед тем, как выбрать стабилизатор напряжения 220В для дома, следует провести проверку рабочего напряжения в сети. Для этого нужно замерять напряжение через каждые два – три часа на протяжении недели. Важнее всего сделать замеры в вечернее время, когда подключаются все соседи в поселке и ночью, когда тока практически не потребляется. Для измерений используют вольтметр.

Все показания необходимо записывать, чтобы в последствии провести анализ напряжения в сети. Благодаря этим цифрам и можно определить какой стабилизатор напряжения выбрать для частного дома.

Мощность стабилизатора

При подборе прибора по мощности, потребитель может совершить следующие действия:

  • купить аппарат на 10кВт;
  • определить мощность стабилизатора исходя из соответствующей надписи на автомате;
  • вычислить мощность, исходящую от всех электроприборов, которые есть в доме.

Удобство использования

Выбирая стабилизаторы напряжения для дома, учитываются еще и такие факторы, как:

Шум

Для комфортности в доме важно, чтобы все электрические приборы работали без посторонних звуков. К таким относятся электронные и инверторные стабилизаторы

Электромеханические издают звук жужжания, а релейные шумят еще больше, поэтому важно учесть эти особенности устройства, когда установка его планируется в жилом помещении.

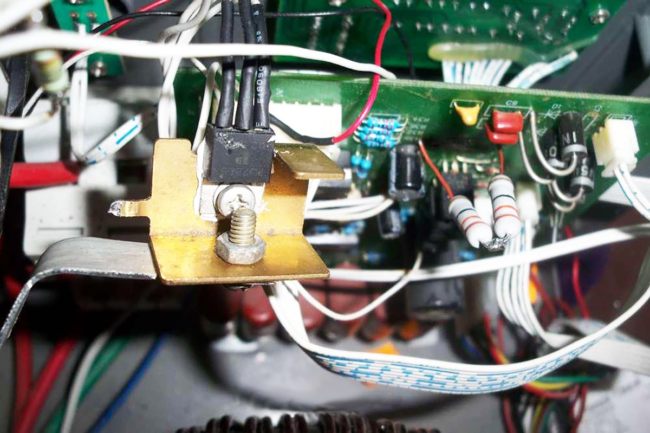

Таким образом устроен релейный стабилизатор Источник happymodern.ru

  • Яркость индикаторов. Есть стабилизаторы, оснащенные индикаторами с ярким свечением. В ночное время оно сильно освещает комнату. И людям, которых свет раздражает, не стоит покупать такие устройства.
  • Способ установки. Для того, чтобы защитить отдельный бытовой прибор, стабилизатор ставят непосредственно возле него на пол. Для защиты всей магистрали, стабилизатор крепится на стенке возле щитка.
  • Устойчивость против морозов. При условии, что зимой стабилизатор будет так же задействован в работе, то выбирать нужно такую модель, которая легко переносит морозы. Такие варианты можно найти среди электронных и релейных вариантов.
  • Транзитный режим. Для бытовых приборов иногда нужно получать питание, что проходит в обход стабилизатора.
  • Задержка включения. Бытовая техника, работающая на фреоне, после аварийной остановки нуждается в восстановлении давления в определенных ее участках. Поэтому данная функция в стабилизаторе важна для ее нормальной работы.
  • Индикация напряжения. Многие стабилизаторы оснащены индикаторами, которые показывают напряжение входящего и выходящего тока. Это может быть цифровое табло или датчик со стрелкой.

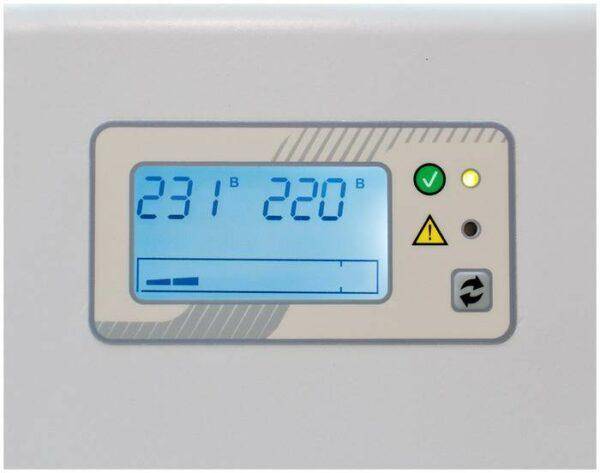

Экран стабилизатора имеет яркую подсветку Источник d.allegroimg.com

Торговая марка ORTEA S.P.A. Италия

Компания ORTEA S.P.A. — одна из старожилов международного рынка электрического оборудования. Уже более полувека этот европейский гигант проектирует, изготовляет и продает через дилерскую сеть высококачественные, эксплуатационно стойкие и надежные стабилизаторы напряжения.

Сотрудники фирмы ОРТЕА, представляющей бренд в России, имеют профессиональную квалификацию и большой практический опыт. Клиентам они помогают правильно выбрать стабилизатор под определенные индивидуальные задачи

В РФ и государствах СНГ располагается более 700 организаций-партнеров и сервисных центров итальянского производителя.

К главным преимуществам итальянской продукции относятся:

  • специфическая запатентованная конструкция регулировочного узла с пожизненной фирменной гарантией;
  • высокий уровень точности стабилизации – колебания не более ± 0,5%;
  • устойчивость внутренних силовых узлов к интенсивным перегрузкам;
  • продвинутая система интеллектуальной защиты Schneider Electric и ABB;
  • встроенный предохранитель от поражения молнией;
  • мгновенная реакция на сетевые перепады;
  • плавная регулировка параметров напряжения;
  • хладостойкость;
  • два способа подключения с возможностью корректировки диапазона входящего напряжения;
  • прогрессивный дисплей Lovato Electric с четкой индикацией.

При производстве приборов используются только лучшие комплектующие от европейских фирм. Сборка отличается аккуратностью и безупречной четкостью.

SVEN VR-P10000

Стабилизаторы напряжения для дома: отзывы. Какой лучше выбрать преобразователь

SVEN VR-P10000

SVEN VR-P10000

Стабилизатор средней мощности. Устройство релейного преобразования электричества отлично справляется с этой задачей в диапазоне входных напряжений от 140 до 275 Вольт. Мощность прибора составляет 6700 Вт, поэтому его можно использовать для подключения практически всех имеющихся приборов в небольшом загородном доме.

Настенное размещение устройства позволит максимально экономить свободное пространство, что особенно важно при размещении изделия на даче или в небольших подсобных помещениях. Если стабилизатор будет устанавливаться в отапливаемом помещении, то можно сказать, что данный прибор практически лишён недостатков

Стоимость изделия довольно высока, но в сравнении с аналогичными устройствами находится примерно в середине ценового диапазона

Если стабилизатор будет устанавливаться в отапливаемом помещении, то можно сказать, что данный прибор практически лишён недостатков. Стоимость изделия довольно высока, но в сравнении с аналогичными устройствами находится примерно в середине ценового диапазона.

ПЛЮСЫ:

  • Высокая мощность
  • Надёжный производитель
  • Минимальное время отклика
  • Синусоида без искажений на выходе
  • Принудительное охлаждение
  • Цифровой дисплей
  • Защита от перегрева, замыкания и помех

МИНУСЫ:

Нельзя эксплуатировать при отрицательной температуре воздуха

Стабилизаторы напряжения для дома: отзывы. Какой лучше выбрать преобразователь
Электрическая мини-печей с конвекцией | ТОП-10 Лучших: модели которые заменят полноразмерную духовку | Рейтинг +Отзывы

РЕСАНТА АСН-5000/1-Ц

Стабилизаторы напряжения для дома: отзывы. Какой лучше выбрать преобразовательТип — релейный Мощность — 5 кВА Входное напряжение — 140-260 В Время реакции — 7 мс Количество ступеней регулировки — 4 Подключение — клеммная колодка Есть байпас

Как и в любой другой Ресанте здесь за солидным фасадом скрывается крайне небрежная сборка — все какое-то кривое, часть схемы выполнена навесным монтажом, провода идут кратчайшим путем вместо того, чтобы быть стянутыми в аккуратные жгуты. Чувствуется какая-то несерьезность и тяп-ляпость. Мне, человеку с высшим инженерным образованием, больно на такое смотреть.

С наиболее приближенным к реальности обзором стабилизатора Ресанта АСН-5000/1-Ц вы можете ознакомиться, посмотрев данное видео:

Вы спросите, тогда какого лешего этот стабилизатор делает в рейтинге лучших стабилизаторов для дачи? Дело в том, что рейтинг основан на наиболее продаваемых моделях и не сказать о нем было бы ошибкой. Зато теперь вы знаете, что представляет собой продукция Ресанты на самом деле и постараетесь по возможности избегать таких покупок.

Впрочем, даже такая поделка будет работать, если ее сильно не нагружать. Тем более, что не каждый готов выложить от 30 до 50 тыс. рублей за по-настоящему качественный стабилизатор на 10 кВт. В этом и заключается секрет популярности Ресанты.

ВЫВОД: стабилизатор АСН-5000/1-Ц для дачи подходит, но с большими оговорками — убрать подальше все, что может загореться, и не использовать его на мощности более 3000 Вт. И, как и с любой Ресантой, быть готовым ко всяким неожиданностям.

Популярные статьи  Из чего лучше сделать фартук на кухню: выбираем материал по критериям и советам экспертов

Стабилизаторы напряжения для дома какой фирмы лучше выбрать

  • Ресанта – торговая марка предлагает устройства с хорошим сочетанием цены и качества. Они поддерживают работу как мелких, так и более мощных электроприборов, не давая им выходить из строя при скачках тока в сети. В большинстве случаев тут предлагаются однофазные агрегаты. В наличии у бренда есть и релейные модели, и варианты с двойным преобразованием энергии.
  • Энергия – история этой компании началась в 2000 году, в то время она поставляла на рынок оборудование других фирм, но со временем переквалифицировалась в производителя электротехнических устройств. На данный момент у нее есть собственный конструкторский отдел и заводы, расположенные в России и Китае. При создании продукции она руководствуется принципом обоснованности цены, безопасности использования товаров и их высокого качества.
  • Rucelf – это чуть ли не главный конкурент Ресанты, предлагающий лучшие стабилизаторы напряжения по соотношению цены и качества, которое здесь оптимально. Именно поэтому его товары и пользуются на рынке высоким спросом. Они безопасны и удобны в использовании, просты в монтаже и имеют приличный дизайн. Их применяют как регулярно, так и периодически. Торговая марка заботится о защите своих устройств от перегрева, перегрузок и посторонних шумов, поэтому срок службы изделий превышает 10 лет.
  • Штиль – под этим брендом выпускаются как бюджетные варианты, так и модели среднего диапазона, а также премиум-класса. Среди них особенно популярны устройства с двойным преобразованием, которые почти не уступают источникам бесперебойного питания. Тут доступно две группы: «ИнСтаб» и «ИнСтаб+», разработанные с применением инверторной технологии. С их помощью процесс регулировки происходит в несколько этапов, при этом в отзывах не наблюдается жалоб на время отклика, здесь оно минимально.
  • Sven – продукция фирмы может использоваться как в квартирах, так и в домах или офисах. Она имеет демократичные цены и в то же время достойное качество. На это указывает быстрое время переключения между обмотками максимум в 10 мс, длинные кабеля в среднем в 1.7 м, устойчивость к низким температурам до -40 градусов и высокому уровню влаги – до 80-90%. Тут имеются как настенные, так и напольные агрегаты, защищенные от импульсных помех, перегрузки, перегрева. Поэтому нисколько не странно, что срок их службы очень большой, в среднем, 10 лет.

Лучшие электросчетчики

РЕСАНТА ACH-10000/1-Ц

Стабилизаторы напряжения для дома: отзывы. Какой лучше выбрать преобразовательТип — релейный Мощность — 10 кВА Входное напряжение — 140-260 В Время реакции — 7 мс Количество ступеней регулировки — 4 Подключение через клеммную колодку Есть байпас

Недорогой однофазный стабилизатор напряжения для дачи с максимальной выходной мощностью 10000 Вт (номинал — 7 кВт). Представляет собой солидный металлический ящик с двумя ручками для переноски (масса почти 20 кг).

Стабилизаторы напряжения для дома: отзывы. Какой лучше выбрать преобразователь

Благодаря шустрому контроллеру HT46R47 и быстродействующим реле, стабилизатор почти мгновенно реагирует на изменение напряжения в сети (скорость реакции 7 мс). Надежная модель, наблюдаю за двумя экземплярами вот уже более трех лет и никаких нареканий.

Вся информация выводится на цифровой дисплей на передней панели. Правда, выходное напряжение ВСЕГДА 220 В, как нарисованное (оно, в общем-то, и есть нарисованное). Личное я расцениваю это как обман пользователя, т.к. точность стабилизации ±8%, а значит напряжение на выходе может быть в диапазоне 202-238 вольт. Но это уже придирки, не влияющие на качество работы.

Единственное, что удручает, это громкие щелчки в момент переключения реле. Так что устанавливать в спальне категорически противопоказано. Да и подсветка у экрана очень яркая, будет мешать отдыху.

Стабилизаторы напряжения для дома: отзывы. Какой лучше выбрать преобразователь

Еще есть точно такая же модель, только в навесном исполнении (в названии добавлена одна буковка — РЕСАНТА ACH-10000Н/1-Ц). Имеет идентичные характеристики, но стоит почти на тысячу дешевле.

В обеих моделях заявлено наличие встроенного сетевого фильтра для защиты от высокочастотных и импульсных помех. На самом деле вскрытие показало, что это, мягко говоря, неправда. Никаких элементов, которые можно было бы идентифицировать, как компоненты ВЧ-фильтра обнаружено не было.

Зато было обнаружено «шикарное» качество монтажа, убедитесь сами:

Стабилизаторы напряжения для дома: отзывы. Какой лучше выбрать преобразователь

Вроде как имеется защита от короткого замыкания в нагрузке, а также от превышения мощности и перегрева, но насколько достоверна данная информация — неизвестно. При возникновении опасного напряжения, с которым он не может справиться, стабилизатор отключает нагрузку. После того, как напряжение вернется в рабочий диапазон, стабилизатор включится автоматически.

Охлаждение реализовано при помощи вмонтированного внутрь умного вентилятора, который включается только по мере необходимости. Как и любые другие силовые приборы, эти не рекомендуется длительное время держать под 100%-ной нагрузкой, поэтому при выборе стабилизатора обязательно предусматривайте некоторый запас по мощности (процентов 20-30).

Стабилизаторы напряжения для дома: отзывы. Какой лучше выбрать преобразователь

Хотелось бы отдельно сказать о том, что вся продукция фирмы Ресанта — это чистая китайщина! Никакая это не Латвия, не стоит обольщаться. Поэтому всегда нужно делать скидку на заявленные характеристики. Например, в руководстве пользователя (да и на задней стенке) написано, что мощность данного стабилизатора 10000 Вт, на самом деле там максимум 10000 ВА. Подключите к нему полноценные 10 кВт плюс какое-то количество ВАр и он, скорее всего, просто сгорит.

Однако, не смотря на все свои косяки, эта модель успешно распродается и не менее успешно эксплуатируется на многих дачах.

ВЫВОД: стабилизатор РЕСАНТА ACH-10000/1-Ц имеет отличное соотношение цена/качество, его мощности хватает для большинства дачных домиков, он показал хорошую надежность и способность работать при минимальном напряжении сети (вплоть до 120-130 вольт). Благодаря этим достоинствам и дешевизне, данная модель пользуется высоким спросом у владельцев дачных участков.

Основные параметры стабилизаторов напряжения

Схема простейшего релейного стабилизатора на 220 В

На что, прежде всего, необходимо обращать внимание, выбирая бытовой стабилизатор напряжения? Конечно, на мощность. Именно этот параметр считается ключевым, и в итоге именно он влияет на стоимость устройства

Мощность

Итак, как определить, какая мощность прибора необходима именно вам. Прежде всего, ориентируемся на то, какой прибор или какие приборы подключены к одной фазе. Избыток нагрузки на одну линию − это всегда риск перепадов напряжения. Достаточно просто обойти квартиру и посчитать, какова нагрузка на сеть.

Если стабилизатор приобретается для холодильника или стиральной машины, этими, достаточно мощными приборами человек пользуется постоянно, то есть смысл устанавливать более мощный стационарный стабилизатор в щитке. Если планируется подключение стабилизатора напряжения на одну розетку, то всё элементарно. Нужно просто взять потребляемую мощность каждого бытового прибора, который будет от неё запитан, и прибавить к ней 10−15%.

Внимательно изучите мощность каждого прибора, а также подсчитайте, как часто вы ими пользуетесь

Есть и второй вариант. Просто загляните в распределительный щиток. Обычно на автоматах, запитанных пофазно, указывается максимальная допустимая мощность на всю группу приборов (иногда сверху автомата даже наклеивают подписи, к примеру, «туалет», «коридор», «кухня»), эту цифру просто делим на 5. Допустим, на автомате стоит маркировка С25, значит, на установку в эту линию требуется стабилизатор мощностью 5 кВт.

Популярные статьи  Дымоход для газового котла. Требования безопасности и эффективность

Стрелочками указана общая мощность автомата на группу приборов, как мы видим, она может быть разной. Более мощные автоматы стоят на электроплитах

Важно объективно оценить нагрузку, так как в некоторых случаях такие контроллеры ставят про запас, а фактически, на эти фазы нет нагрузки. К примеру, усиленная розетка спрятана за шкаф, и о ней все забыли

Соответственно, в расчёт её не берём.

Что такое коэффициент трансформации

Из курса физики за 10 класс мы помним, что коэффициент трансформации – это соотношение входного и выходного напряжения в сети. Параметр указывает, насколько способен изменить подаваемое напряжение прибор в зависимости от исходного значения. Ниже представлена таблица коэффициентов, в зависимости от входного напряжения.

Коэффициент трансформации Напряжение питающей сети, В
1,77 130
1,55 150
1,35 170
1,1 210
1,05 220
1,1 230
1,35 250
1,55 270

Скорость срабатывания

Этот показатель – один из ключевых. Это скорость реакции прибора на всплеск в сети. Чем ниже скорость срабатывания, тем качественнее прибор. И несмотря на то, что большинство современной техники переносят перепад напряжения до 300 В в течение 0,5 сек, лучше, чтобы срабатывание происходило быстрее. У большинства стабилизаторов этот параметр составляет 0,02 сек.

Точность выходного напряжения

Или точность стабилизации. Грубо говоря, это возможная погрешность работы прибора (погрешность стабилизации тока на выходе) в пределах указанного в паспорте диапазона

Лучше обращать внимание на этот показатель, так как в разных приборах возможная погрешность колеблется от 0,9 до 5%. Для бытовых нужд вполне подойдёт стабилизатор с погрешностью 2−4%

Приборы с более высокой точностью используются в основном на предприятиях со сложным технологическим оборудованием, к примеру, в лабораториях.

Диапазон изменения выходного напряжения

Этот показатель чаще всего важен для тех, кому необходимо регулировать выходное напряжение сети. Для бытового пользования достаточно придерживаться следующих показателей – 220−230 В

В промышленных же масштабах действительно стоит обращать внимание на стабилизаторы с широким спектром изменения выходного напряжения

Выбор стабилизатора по мощности

Мощность – это основная характеристика стабилизатора, по которой и происходит его выбор. Совершенно понятно, что мощность стабилизатора должна быть немного больше, чем суммарная мощность всех потребителей. Таким образом, перед тем как выбрать стабилизатор напряжения нужно правильно определить суммарную потребляемую мощность приборов, которые предстоит защищать.

Стоит учитывать, что потребляемая мощность подразделяется на активную и реактивную, из которых состоит полная потребляемая мощность прибора. Обычно на приборах указывается активная потребляемая мощность (в ваттах, Вт), но в зависимости от типа нагрузки следует учитывать и реактивную мощность. Таким образом, при расчете мощности стабилизатора нужно учитывать полную потребляемую мощность, которая измеряется в вольт-амперах (ВА).

  • S — полная мощность, ВА;
  • P — активная мощность, Вт;
  • Q — реактивная мощность, ВАр.

Активная нагрузка непосредственно преобразуется в другие виды энергии – световую или тепловую. Примерами устройств с чисто активной нагрузкой могут служить обогреватели, утюги и лампы накаливания. При этом если устройство имеет потребляемую мощность в 1 кВт, то для его защиты достаточно стабилизатора мощностью 1 кВА.

Реактивная нагрузка имеет место в приборах с электродвигателями, а также в различных электронных устройствах. В приборах с вращающимися элементами говорят об индуктивной нагрузке, а в электронике – о емкостной.

На таких приборах кроме потребляемой активной мощности в ваттах обычно указывается еще один параметр – коэффициент cos(φ). С его помощью можно без труда вычислить полную потребляемую мощность.

Для этого активную мощность нужно разделить на cos(φ). К примеру, электродрель с активной мощностью в 700 Вт и cos(φ) равным 0,75 имеет полную потребляемую мощность в 933 ВА. На некоторых приборах коэффициент cos(φ) не указывают. Для примерного расчета его можно брать равным 0,7.

Немаловажно при выборе стабилизатора учитывать то, что у некоторых приборов пусковой ток в несколько раз превышает номинальный. Примером таких устройств могут быть приборы с асинхронными двигателями — холодильники и насосы

Для их нормального функционирования нужен стабилизатор, чья мощность в 2-3 раза превышает потребляемую

Для их нормального функционирования нужен стабилизатор, чья мощность в 2-3 раза превышает потребляемую.

Таблица 1. Приблизительная мощность электроприборов и их коэффициент мощности cos (φ)

 Бытовые электроприборы   Мощность, Вт   cos (φ)
 Электроплита 1200 — 6000 1
 Обогреватель 500 — 2000 1
 Пылесос 500 — 2000 0.9
 Утюг 1000 — 2000 1
 Фен 600 — 2000 1
 Телевизор 100 — 400 1
 Холодильник 150 — 600 0.95
 СВЧ-печь 700 — 2000 1
 Электрочайник 1500 — 2000 1
 Лампы накаливания 60 — 250 1
 Люминисцентные лампы 20 — 400 0.95
 Бойлер 1500 — 2000 1
 Компьютер 350 — 700 0.95
 Кофеварка 650 — 1500 1
 Стиральная машина 1500 — 2500 0.9
 Электроинструмент  Мощность, Вт  cos (φ)
 Электродрель 400 — 1000 0.85
 Болгарка 600 — 3000  0.8
 Перфоратор 500 — 1200 0.85
 Компрессор 700 — 2500 0.7
 Электромоторы 250 — 3000 0.7 — 0.8
 Вакуумный насос 1000 — 2500 0.85
 Электросварка (дуговая) 1800 — 2500  0.3 — 0.6

Кроме того, сами изготовители настоятельно рекомендуют использовать стабилизаторы с 20-30% запасом мощности.

Точность стабилизации для оптимальной защиты приборов

При выборе стабилизатора следует также учитывать максимально допустимый диапазон перепада напряжения для приборов, которые предстоит защищать.

Если речь идет об защите осветительных приборов, то для них необходимо выбирать стабилизатор с точностью стабилизации напряжения не менее 3%. Именно такая точность обеспечит отсутствие эффекта мерцания освещения даже при достаточно резких скачках напряжения в сети.

Большинство бытовых электроприборов способны нормально работать при колебаниях напряжения в пределах 5-7%.

Как поступить – поставить один стабилизатор на всех потребителей, или на каждый отдельно?

Конечно, в идеале на каждый прибор, который необходимо защитить от скачков напряжения, следует ставит отдельный стабилизатор соответствующей мощности и точности стабилизации.

Однако с точки зрения материальных затрат такой подход не может быть оправданным. Поэтому чаще всего стабилизатор устанавливается на всю совокупность потребителей, и его мощность рассчитывается исходя из суммарной потребляемой мощности. Впрочем, возможен и другой подход.

К примеру, стабилизатором может быть защищен какой-либо один прибор. Кроме того, можно выделить группу электроприборов, защита которых от перепадов напряжения составляет насущную необходимость, и для их питания устанавливается стабилизатор, а остальные, не столь важные и чувствительные к перепадам, остаются без защиты.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
