Как пользоваться индикаторной отверткой: основные действия и безопасность

Типы индикаторов напряжения: однополюсные и двухполюсные устройства

Современная промышленность выпускает большое количество различных индикаторов. Определенной стандартной классификации их не существует. По особенностям технического устройства приборы можно разделить на однополюсные и двухполюсные, а также выделяют пассивные и активные изделия. В разделе речь пойдет о классификации по первому признаку.

Однополюсные индикаторы. К данному виду относятся простейшие устройства, схема конструкции которых описана выше: в основе – жало и неоновая лампа для индикации. Более совершенные однополюсные приборы имеют светодиодную лампу, питание от батареек, звуковой сигнал – дополнительно к свечению лампы. По принципу работы такие индикаторы идентичны простейшим устройствам, но появляется возможность прозвонки проводов.

Наиболее продвинутые однополюсные модели имеют сложное устройство, хотя принцип работы сохраняется. Дополнительно к уже перечисленным функциям у них добавляется способность определения обрыва скрытых проводов, находящихся под слоем штукатурки.

Двухполюсный вид индикаторных отверток отличается тем, что имеет не один, а два корпуса. Каждый выполнен из диэлектрического материала, имеет подсветку – неоновую или светодиодную лампу. Некоторые устройства оснащены звуковым сигналом. Два корпуса соединяются проводом, длина которого обычно не превышает 1 м, оба имеют жало. Такие приборы считаются профессиональными, применяются для проверки присутствия тока между двумя контактами. Среди двухполюсных есть модели, которые определяют не только наличие напряжения, но и его величину.

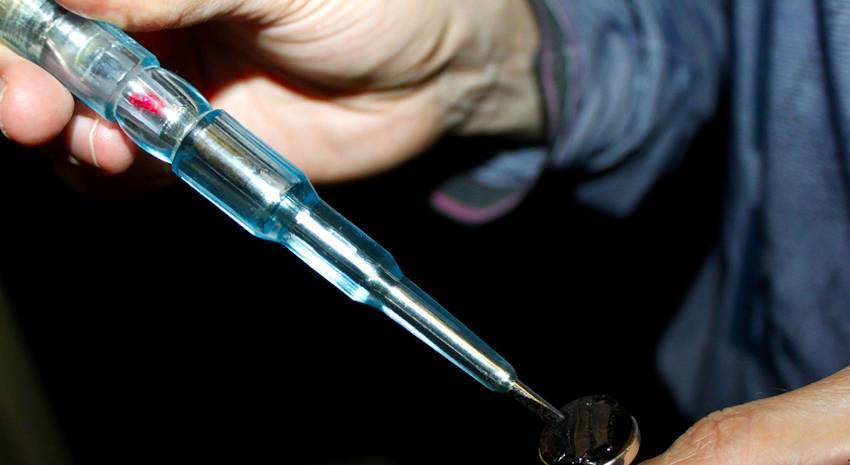

Как пользоваться индикаторной отверткой: основные действия и безопасность

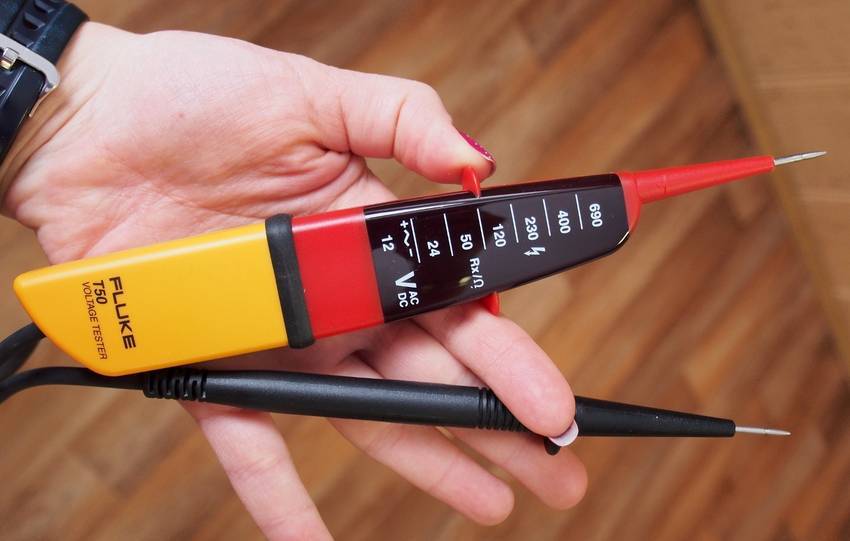

Двухполюсный вид индикаторных отверток характеризуется наличием двух корпусов

Пассивные индикаторы напряжения и тока: особенности функционирования

Вторым признаком классификации индикаторов является их деление на активные и пассивные устройства. В основу положены функциональные особенности инструментов. К пассивным следует отнести приборы, отличающиеся такими характеристиками:

  1. Несложные. Однополюсные, состоят из одного корпуса с размещенными в нем элементами.
  2. Ограниченный функционал. Единственное, что показывает индикаторная отвертка такого типа, – есть ли напряжение в определенной точке электроцепи.
  3. Непрофессиональный инструмент. Чаще применяется в быту, для электриков неприемлем в силу отсутствия возможностей обеспечить необходимое обследование состояния электропроводящих кабелей.

Преимущество данных индикаторов состоит в том, что при определении наличия напряжения не нужен ноль, его роль выполняет человек, в руках у которого оказывается отвертка-индикатор. Особенность ее устройства заключается еще и в том, что резистор, в силу значительной сопротивляемости, не определяет наличия напряжения ниже 50 вольт.

Понять, как найти фазу индикаторной отверткой подобного типа, труда не представляет. Жалом следует коснуться проводника, а рукой нажать на пластину на корпусе устройства. При наличии напряжения неоновая лампочка засветится.

Как пользоваться индикаторной отверткой: основные действия и безопасность

Пассивные индикаторы напряжения и тока определяют только то, есть ли напряжение в определенной точке электроцепи

Характеристики активных отверток-индикаторов напряжения

Активные индикаторы имеют более сложное устройство. Внутри корпуса находится схема, которая функционирует несколько иначе, чем у пассивных приборов. Такое устройство является более чувствительным. Светодиодный индикатор напряжения реагирует не только на наличие тока, но и на электромагнитное поле, которое обязательно образуется вокруг проводника.

Активные индикаторы имеют следующие технические характеристики:

  1. Наличие собственного источника питания. Внутри корпуса имеется батарейка, которая приводит в активное состояние внутреннее устройство.
  2. Светодиод вместо неоновой лампы.

Как пользоваться индикаторной отверткой со светодиодом? Если одной рукой взяться за жало, а второй коснуться пластины на корпусе, светодиодная лампа отреагирует – засветится. Эта функциональная возможность активно применяется при прозвонке проводов.

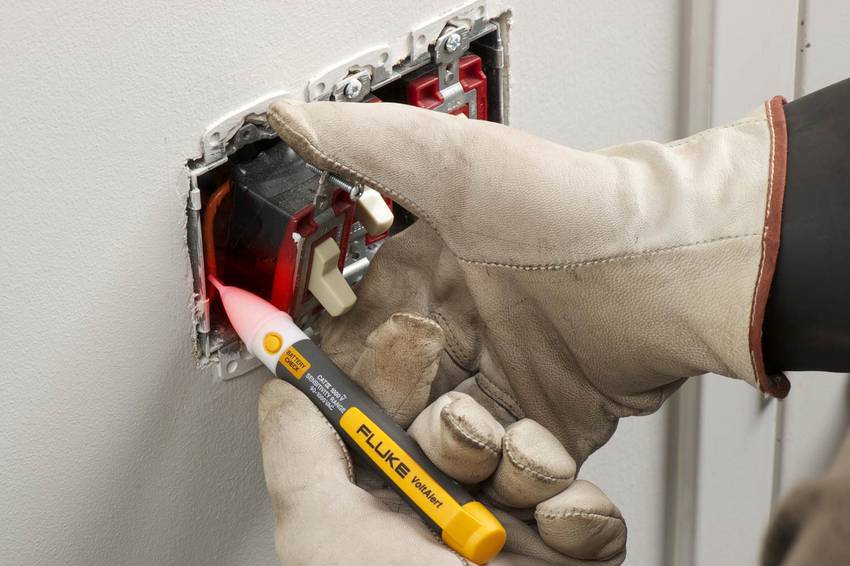

Как пользоваться индикаторной отверткой: основные действия и безопасность

Активные индикаторы имеют собственный источник питания

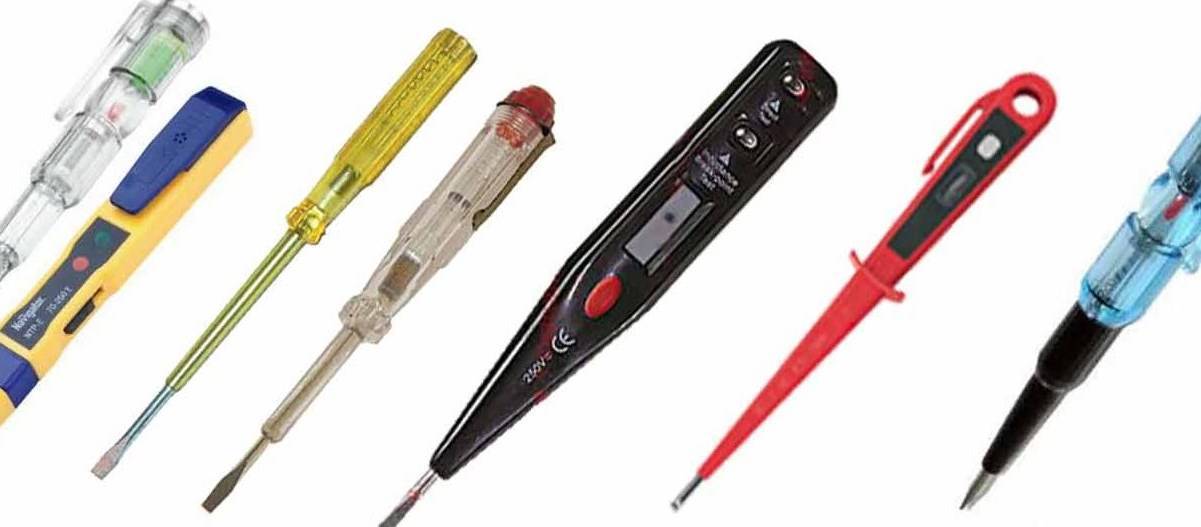

Виды индикаторных отверток

Индикаторы напряжения, выполненные в виде обыкновенной отвертки, имеют общий принцип работы, но могут отличаться формой исполнения, функциональностью и устройством.

Бывают контактными и бесконтактными.

Индикатором в различных моделях может выступать как звуковой сигнал, так и небольшой светодиод, и даже цифровой экран.

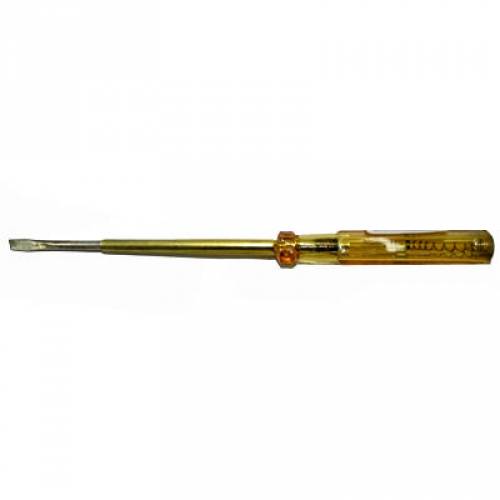

Модель с неоновой лампой

Отвертка-тестер с неоновой лампой — это простейший пробник.

Недостатком этого инструмента контактного типа является достаточно высокий порог индикации напряжения – от 60В.

Используется для определения в цепи переменного тока фазы.

Не подходит для поиска обрывов провода.

Популярностью пользуется в быту индикаторная отвертка типа УНО – однополюсный указатель напряжения, диапазон работы которого ограничен верхней отметкой в 500В.

Используется при подключении электросчетчиков, предохранителей, выключателей и т.д.

Принцип работы отвертки с неоновой лампочкой заключается в ее свечении при контакте жала с токонесущим проводником.

Электричество проходит через резистор сопротивления и замыкается на человеке вторым контактом, расположенным на торце.

Проще говоря, лампа загорится, если прикоснуться жалом к фазовому проводу, а пальцем дотронуться до торцевого контакта, тем самым замкнув цепь.

С дисплеем

В простых индикаторных отвертках, оборудованных дисплеями, не используются элементы питания, а о наличии напряжения на фазе указывает появляющийся на LCD-экране значок.

Работает посредством считывания электростатического поля.

Как правило, эти инструменты имеют компактные размеры, а корпус изготовлен из пластика.

Универсальные

Внутри универсальных индикаторных отверток находится микросхема, которая расширят возможности инструмента.

На корпусе имеется ползунок – переключатель, посредством которого выбирается режим работы:

• Контактное тестирование

О наличии напряжения сигнализирует встроенная лампочка.

• Бесконтактная проверка

О наличии напряжения сигнализирует лампочка. Режим характерен низкой чувствительностью

• Бесконтактная проверка с высокой чувствительностью

О присутствии тока сигнализирует и световая индикация, и звуковой сигнал.

Этот режим позволят находить токонесущие провода даже под слоем штукатурки.

Такие отвертки индикаторные многофункциональные очень удобны в использовании, а главное – результативны.

Следует помнить, что присутствие в устройстве дополнительных элементов увеличивает себестоимость инструмента.

Кроме того, для питания используются батарейки, которые приходится часто менять.

Со светодиодом

Принцип работы индикатора со светодиодом не отличается от вариантов с неоновыми лампами.

Но этот инструмент хорош тем, что он прекрасно работает с электросетями с напряжением менее 60В.

Устройство светодиодной индикаторной отвертки включает автономный источник питания и биполярный транзистор, что делает этот инструмент многофункциональным при всей его простоте.

Позволяет определить присутствие фазы и контактным, и бесконтактным методом, проверить целостность проводов и предохранителей.

Электронные индикаторные инструменты

Современный вариант указателя напряжения – электронная отвертка с дисплеем, звуковым и световым индикатором.

По сути это полноценный многофункциональный индикатор напряжения, “младший брат” мультиметра.

Присутствие в цепи электрического тока показывает световой индикатор фазы и звуковой зуммер.

На жидкокристаллическом экране выводится величина напряжения.

Этот прибор способен работать с сетями постоянного и переменного тока, что позволяет его использовать для проверки сетей транспортных средств, питающихся от аккумуляторов.

Как правило, этот вариант не распространен среди профессиональных электриков из-за высокой стоимости.

На батарейках

За счет использования автономного источника питания, индикаторы на батарейках позволяют определять наличие тока на фазе бесконтактным методом, проверять на целостность электропроводку, находить скрытые под штукатуркой провода.

Без батареек

Индикаторные отвертки без автономного источника питания имеют ограниченный функционал.

Они позволяют определить наличие или отсутствие фазы на проводнике контактным методом.

При этом необходимо замыкать цепь пальцем, дотрагиваясь до контакта с торцевой стороны инструмента.

Это важно, так как тело человека обладает природным сопротивлением, и выступает в роли части цепи

Критерии выбора изделий

При выборе тестера учитывают такие его характеристики, как:

  • Форма жала – жало устройства должно быть плоским и прочным. Это позволит не только измерять напряжение, но и откручивать различные винты на клеммниках, монтажных коробах для проводки;
  • Материал – корпус тестера должен быть изготовлен из устойчивого к ударам пластика;
  • Удобства использования – приспособление должно хорошо лежать в руке, иметь клипсу для крепления его на лацкане кармана;
  • Функционал – наиболее удобны модели, имеющие такие дополнительные функции, как «прозвонка», определение величины измеряемого напряжения;
  • Способ оповещения о наличии напряжения – с помощью звука из встроенного динамика или срабатывания небольшого светодиода, неоновой лампочки;
  • Наличие дисплея – небольшой монохромный дисплей позволяет отображать значение напряжения;
  • Стоимость – для бытовых нужд используют простые модели стоимостью до 100 рублей. Опытные электрики применяют более дорогостоящие и надежные тестеры стоимостью до 300-400 рублей.
  • Производитель – наиболее популярны и надежны изделия производства таких брендов, как Yato, Wortex, Stanley, IEK, Fluke.
Популярные статьи  Как пользоваться индикаторной отверткой: принцип работы, определение ноля и фазы

Также, выбирая тестер, необходимо учитывать отзывы о той или иной модели в интернете.

Способы применения

Стандартная система отечественных домов – однофазная сеть с двумя проводами «ноль» и «фаза». Для осуществления ремонта электропроводки необходимо выявить нужный провод, для этого индикатор напряжения вставляют в розетку либо прикасаются им к исследуемому проводнику. Наличие свечения в тестере выявляет «фазу», отсутствие – «ноль».

Для проверки целостности лампочек лучше всего использовать отвертку-индикатор со светодиодом. Для этого, придерживая лампочку за цоколь, необходимо приставить к ее центральному контакту щуп (жало) инструмента. При этом палец касается контактной пластинки на рукоятке (пятачка). Свечение либо звуковой сигнал свидетельствуют о работоспособности осветительного устройства.

Таким же способом проверяется целостность провода, один конец которого (зачищенный) берут в одну руку, а другого конца касаются кончиком (щупом) отвертки. Свечение сигнализирует о целостности провода, отсутствие реакции – о разрыве контакта. При этом в проверяемом проводнике должно отсутствовать напряжение.

Электронные устройства не требуют прикасания человека к пластинке на рукоятке. Для выявления наличия напряжения достаточно задеть щупом тестера исследуемый объект.

Рабочее состояние удлинителя проверяется следующим образом:

  • прибор отключают от электротехники и сети;
  • вводят в его розетку любой провод с зачищенными концами (контакты должны быть закорочены);
  • зажимают в руке один из контактов и вилку, а другого касаются индикатором напряжения;
  • при исправной цепи удлинителя лампочка начинает светиться. Перед включением оборудования в сеть необходимо удалить перемычку во избежание замыкания в проводке.

Если индикатор не реагирует, следует подключить удлинитель к сети и медленно провести кончиком рукоятки (пятачком) тестера вдоль всей длины УЗО (при этом отвертка берется за щуп). В местах повреждения интенсивность индикация снижается либо свечение вовсе отсутствует. Для восстановления рабочего состояния удлинителя в обнаруженных местах обрыва удаляется изоляция, находятся повреждения, скручиваются провода и изолируются. Оптимальный вариант – прибрести новый электрический прибор.

Местонахождение скрытой проводки определяется путем проведения вдоль стены обратной стороной тестера, держа его за щуп (жало). Повышение интенсивности свечения либо наличие звукового сигнала свидетельствует о нахождении за штукатуркой токопроводящей проводки. Данный метод считается недостаточно точным, а в панельных домах нецелесообразным.

Как пользоваться индикаторной отверткой

Есть два способа выполнения этой задачи. Рассмотреть их можно на примере того, как проверить розетку индикаторной отверткой. Используется для этого контактный способ. Прикоснитесь щупом приспособления к клемме розетки. Если загорелась лампочка, значит, это «фаза», а если нет – «ноль». Аналогичен и способ того, как найти «фазу» индикаторной отверткой в проводе – к нему нужно приложить щуп прибора. Учтите, что в случае отключения проверяемого объекта от сети или обрыве цепи индикатор не загорится даже при ее наличии.

Для этого может использоваться один из способов проверки:

  1. Контактный. Это простой способ того, как индикаторной отверткой найти провод в стене. Жалом отвертки нужно прикоснуться к исследуемой поверхности и поводить ею. Если в стене есть провод, лампа прибора загорится.
  2. Бесконтактный. Применяя его, нужно взять инструмент за жало и приложить к стене его пятачком (торцом). При наличии провода сработает индикатор прибора.

Рассмотрим наиболее распространенные ситуации.

Здесь все просто: при прикосновении к фазному контакту загорится световой индикатор. При использовании обычной индикаторной отвертки главное – не забыть прикоснуться к контакту на торце ее рукоятки.

Как пользоваться индикаторной отверткой: основные действия и безопасность

Выявление фазы с помощью индикаторной отвертки без элемента питания

В этом случае нужно, не выключая электроприборы, поднести жало индикаторной отвертки к усику заземления одной из розеток. Если световая индикация сработает, пробой есть. Далее все электроприборы необходимо отключить от сети, а затем, включая поочередно, повторить проверку. Тот прибор, при подключении которого срабатывает световая индикация, и является искомым.

Для такой проверки удлинитель нужно отключить от сети. После этого закоротить цепь, вставив в гнезда одной из розеток удлинителя перемычку из провода. Затем необходимо взяться пальцами за один электрод вилки, а к другому прикоснуться индикаторной отверткой. Если световая индикация сработает, удлинитель работоспособен. Следует уточнить, что для проверки этого вида обычная индикаторная отвертка без элемента питания не подойдет.

Наиболее точно с этой задачей справится электронная индикаторная отвертка, но можно использовать и аналог попроще с элементом питания. Для поиска обрыва нужно провести жалом инструмента по линии залегания провода. В месте, в котором перестанет работать световая или звуковая индикация, находится обрыв.

Имея индикаторную отвертку с элементом питания, можно поступить по-другому. Для этого нужно отключить питание, коснуться рукой одной жилы провода, а ко второй прижать жало отвертки. Если световой индикатор сработает, обрыва нет. Этот способ очень простой, но точного месторасположения обрыва с его помощью обнаружить не удастся.

Простая индикаторная отвертка

Как пользоваться индикаторной отверткой: основные действия и безопасность

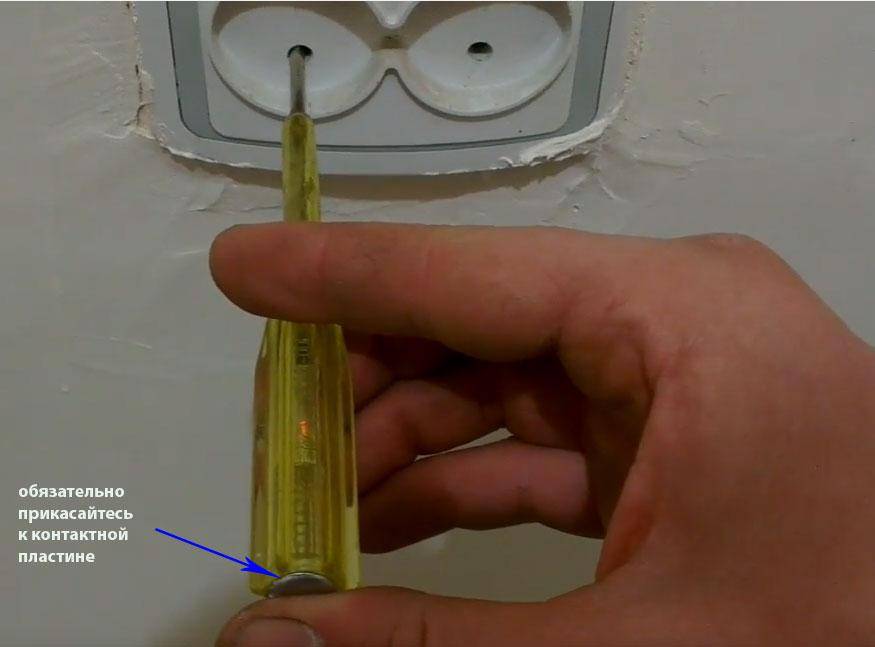

Проверка простой индикаторной отверткой

Для того чтобы при помощи простого тестера определить наличие напряжения в розетке или на определенном участке электрической цепи, необходимо:

  1. Коснуться кончиком жала контакта розетки, участка цепи;
  2. Приложить палец к находящейся в торце приспособления контактной площадке.

О наличии напряжения при этом будет свидетельствовать свечение расположенной внутри корпуса индикатора неоновой лампочки.

Как пользоваться индикаторной отверткой: основные действия и безопасность

Проверка тестером на батарейках

Для того чтобы с помощью такого индикатора определить фазный и нулевой провода, необходимо просто коснуться его жалом контакта розетки. При наличии напряжения на контакте светодиод будет светиться. Прикладывать палец к верхней контактной площадке не нужно.

Важно! Перед тем, как пользоваться такой индикаторной отверткой, необходимо проверить исправность батареек. Для этого к жалу и контактной площадке прикладывают два пальца одной руки (большой и указательный), если питание исправно, светодиод внутри начнет светиться

Такие электронные тестеры могут производить проверку наличия напряжения контактным и бесконтактным способами. В первом случае все происходит так же, как и при использовании простого индикатора, с тем только отличием, что вместо контактной площадки нажимается полюсная кнопка с надписью «Direct test».

При наличии напряжения на дисплее прибора появится его примерное числовое значение (от 12 до 220В). При бесконтактном способе проверки проводника или участка электрической цепи на наличие в них напряжения жало подносится максимально близко к проверяемой поверхности, на корпусе нажимается полюсная кнопка «Inductance Break-point». Если контакт или участок цепи находится под напряжением, на дисплее тестера будет отображаться значок молнии.

Преимущества и характеристики

Сухая пескобетонная смесь марки m400, цена которой в нашей компании одна из наиболее низких в столице, обладает следующими отличительными особенностями:

  • смешанный состав имеет пастообразную массу и характеризуется хорошей пластичностью;
  • стойкость к температурным перепадам;
  • пескобетон М400 оптом можно дешево заказать как для внутренних, так и для наружных работ;
  • доступная цена – немного выше, чем самостоятельно приготовить раствор, но и состав более качественный, а также не требует физических и временных затрат на смешивание отдельных компонентов и удобен в укладке;
  • материал не склонен к усадочным деформациям, расслоению, образованию трещин и белых разводов на поверхности изделий и конструкций в процессе эксплуатации.

Эксплуатационные характеристики пескобетона М400 мелкозернистого:

  • прочность на сжатие – не меньше 40 МПа, а на отрыв слоев – 0,3 МПа;
  • время затвердевания – в пределах суток;
  • раствор сохраняет свои свойства на протяжении 2 часов, по истечении которых состав использовать не рекомендуется.
  • срок хранения – не более 6 месяцев.
Популярные статьи  Газовая пушка тепловая: специфичность оборудования и правила использования

Если вам нужно дешево купить пескобетон М400 с доставкой в Москве, обращайтесь в компанию «Стройпартнер» – мы гарантируем высокое качество и выгодную цену материала, оперативную поставку на объект строительства и скидки при крупнооптовом заказе.

Почему индикаторная отвертка светится на всех проводах?

Иногда, проверяя объект, мастер обнаруживает, что прибор светится даже в случае, если не должен. Это значит, что вместо «нуля» и «фазы» в проводке две «фазы». В редких случаях это показатель того, что электронная индикаторная отвертка некорректно сработала, но, если есть уверенность в ее исправности, то проблему нужно искать в сети. Причин такому явлению есть несколько:

  1. Обрыв «ноля» . Он может произойти на вводе проводки в квартиру, в щитке либо в распределительной коробке в комнате. Если это произошло в электрощитке, свет в квартире погаснет, но розетки продолжают работать. При обрыве «ноля» в коробке в комнате свет погаснет только в этом помещении.
  2. Старая проводка, использование пробок вместо автоматических выключателей . Если выбивает одну пробку, «фаза» возникает в двух гнездах, и чтобы этого избежать, рекомендуется заменить проводку на современную с использованием нулевой шины.
  3. Механическое повреждение . Сделать его можно, например, вбив гвоздь в стену, где проходит проводка. Обезопасить себя от этого можно, предварительно проверив, нет ли таковой в стене.

Особенности функционирования инструмента

Для чего и зачем нужны индикаторные отвертки, знают не многие. Мало кому также известно о том, что такие инструменты бывают различных видов и конструкций. Зная устройство рассматриваемого изделия, нужно определиться с принципом его функционирования. Это особенно важный момент для юных и неопытных мастеров, которые собрались самостоятельно починить проводку в доме.

Перед тем, как приступить к определению повреждения цепи, нужно проверить инструмент. Это важный момент, так как речь идет об опасном напряжении 220В. Определить неисправность пробника можно путем визуального осмотра. Если внутри рукоятки видны такие элементы, как резистор, лампочка и пружинка, то изделие находится в рабочем состоянии. Не помешает убедиться в исправности прибора путем установки его в рабочую розетку. Свечение индикатора свидетельствует об исправности прибора.

При прикосновении жалом к токопроводящему проводнику или контакту, происходит протекание тока через резистор, номинал которого равен 0,5 МОм. Этот параметр резистора позволяет ограничить ток до безопасного значения. Пониженный номинал тока передантся на лампочку, которая загорается, но только при прикосновении человека пальцем к контактной пластине. При прикосновении пальцем к пластине происходит замыкание цепи, поэтому при наличии тока в проводнике, к которому прикасается жало, будет светиться индикатор. Схема определения фазы в розетке изображена на фото.

Как пользоваться индикаторной отверткой: основные действия и безопасностьКак пользоваться индикаторной отверткой

Это интересно! Индикаторные отвертки простого типа имеет высокий порог срабатывания по напряжению, который составляет 60 В. При снижении напряжения в цепи ниже этого значения, этот прибор функционировать не будет.

Широкое применение индикаторов напряжения в электроснабжении позволило ускорить процесс определения неисправностей. Знать устройство пробника вовсе не обязательно, чтобы определить неисправность электрической цепи. Однако эти знания никогда не будут лишними, если деятельность связана с электричеством.

Обыкновенный пробник имеет мало функций, в отличие от своих собратьев на батарейках. Это уже более совершенные изделия, которые способны выполнять несколько функций. Отвертки индикаторы с батарейками называются электронными пробниками. Они могут иметь дисплей, на котором отображается величина напряжения, а также звуковую и световую сигнализацию.

https://youtube.com/watch?v=fpjnfx4M2yM%3F

Как пользоваться индикаторной отверткой

Несмотря на простоту конструкции, у каждого вида индикаторной отвертки есть свои правила использования.

Простая индикаторная отвертка

Как пользоваться индикаторной отверткой: основные действия и безопасность
Проверка простой индикаторной отверткой

Для того чтобы при помощи простого тестера определить наличие напряжения в розетке или на определенном участке электрической цепи, необходимо:

  1. Коснуться кончиком жала контакта розетки, участка цепи;
  2. Приложить палец к находящейся в торце приспособления контактной площадке.

О наличии напряжения при этом будет свидетельствовать свечение расположенной внутри корпуса индикатора неоновой лампочки.

Многофункциональная отвертка с автономным источником питания и светодиодным индикатором

Как пользоваться индикаторной отверткой: основные действия и безопасность
Проверка тестером на батарейках

Для того чтобы с помощью такого индикатора определить фазный и нулевой провода, необходимо просто коснуться его жалом контакта розетки. При наличии напряжения на контакте светодиод будет светиться. Прикладывать палец к верхней контактной площадке не нужно.

Важно! Перед тем, как пользоваться такой индикаторной отверткой, необходимо проверить исправность батареек. Для этого к жалу и контактной площадке прикладывают два пальца одной руки (большой и указательный), если питание исправно, светодиод внутри начнет светиться

Многофункциональные индикаторные отвертки с жидкокристаллическими дисплеями

Такие электронные тестеры могут производить проверку наличия напряжения контактным и бесконтактным способами. В первом случае все происходит так же, как и при использовании простого индикатора, с тем только отличием, что вместо контактной площадки нажимается полюсная кнопка с надписью «Direct test». При наличии напряжения на дисплее прибора появится его примерное числовое значение (от 12 до 220В). При бесконтактном способе проверки проводника или участка электрической цепи на наличие в них напряжения жало подносится максимально близко к проверяемой поверхности, на корпусе нажимается полюсная кнопка «Inductance Break-point». Если контакт или участок цепи находится под напряжением, на дисплее тестера будет отображаться значок молнии.

Принцип действия индикаторной отвертки

Самая простая отвертка индикатор работает следующим образом:

  1. При контакте жала с фазным проводом (плюсовой клеммой аккумулятора) по нему начинает протекать электрический ток;
  2. После жала ток проходит через резистор с сопротивлением 1 мОм. Сила проходящего тока при этом снижается до значения, безопасного для человеческого организма.
  3. Минуя резистор, ток проходит через неоновую лампу, вызывая свечение закачанного внутрь газа;
  4. Остатки тока уходят через тело использующего его человека в землю.

Таким образом, весь процесс определения наличия тока на отдельном участке цепи занимает несколько секунд.

Типы индикаторов напряжения: однополюсные и двухполюсные устройства

Современная промышленность выпускает большое количество различных индикаторов. Определенной стандартной классификации их не существует. По особенностям технического устройства приборы можно разделить на однополюсные и двухполюсные, а также выделяют пассивные и активные изделия. В разделе речь пойдет о классификации по первому признаку.

Однополюсные индикаторы. К данному виду относятся простейшие устройства, схема конструкции которых описана выше: в основе – жало и неоновая лампа для индикации. Более совершенные однополюсные приборы имеют светодиодную лампу, питание от батареек, звуковой сигнал – дополнительно к свечению лампы. По принципу работы такие индикаторы идентичны простейшим устройствам, но появляется возможность прозвонки проводов.

Наиболее продвинутые однополюсные модели имеют сложное устройство, хотя принцип работы сохраняется. Дополнительно к уже перечисленным функциям у них добавляется способность определения обрыва скрытых проводов, находящихся под слоем штукатурки.

Двухполюсный вид индикаторных отверток отличается тем, что имеет не один, а два корпуса. Каждый выполнен из диэлектрического материала, имеет подсветку – неоновую или светодиодную лампу. Некоторые устройства оснащены звуковым сигналом. Два корпуса соединяются проводом, длина которого обычно не превышает 1 м, оба имеют жало. Такие приборы считаются профессиональными, применяются для проверки присутствия тока между двумя контактами. Среди двухполюсных есть модели, которые определяют не только наличие напряжения, но и его величину.

Как пользоваться индикаторной отверткой: основные действия и безопасность

Двухполюсный вид индикаторных отверток характеризуется наличием двух корпусов

Пассивные индикаторы напряжения и тока: особенности функционирования

Вторым признаком классификации индикаторов является их деление на активные и пассивные устройства. В основу положены функциональные особенности инструментов. К пассивным следует отнести приборы, отличающиеся такими характеристиками:

  1. Несложные. Однополюсные, состоят из одного корпуса с размещенными в нем элементами.
  2. Ограниченный функционал. Единственное, что показывает индикаторная отвертка такого типа, – есть ли напряжение в определенной точке электроцепи.
  3. Непрофессиональный инструмент. Чаще применяется в быту, для электриков неприемлем в силу отсутствия возможностей обеспечить необходимое обследование состояния электропроводящих кабелей.
Популярные статьи  Стиральные машины Ardo: обзор модельного ряда + достоинства и недостатки стиралок бренда

Преимущество данных индикаторов состоит в том, что при определении наличия напряжения не нужен ноль, его роль выполняет человек, в руках у которого оказывается отвертка-индикатор. Особенность ее устройства заключается еще и в том, что резистор, в силу значительной сопротивляемости, не определяет наличия напряжения ниже 50 вольт.

Понять, как найти фазу индикаторной отверткой подобного типа, труда не представляет. Жалом следует коснуться проводника, а рукой нажать на пластину на корпусе устройства. При наличии напряжения неоновая лампочка засветится.

Как пользоваться индикаторной отверткой: основные действия и безопасность

Пассивные индикаторы напряжения и тока определяют только то, есть ли напряжение в определенной точке электроцепи

Характеристики активных отверток-индикаторов напряжения

Активные индикаторы имеют более сложное устройство. Внутри корпуса находится схема, которая функционирует несколько иначе, чем у пассивных приборов. Такое устройство является более чувствительным. Светодиодный индикатор напряжения реагирует не только на наличие тока, но и на электромагнитное поле, которое обязательно образуется вокруг проводника.

Активные индикаторы имеют следующие технические характеристики:

  1. Наличие собственного источника питания. Внутри корпуса имеется батарейка, которая приводит в активное состояние внутреннее устройство.
  2. Светодиод вместо неоновой лампы.

Как пользоваться индикаторной отверткой со светодиодом? Если одной рукой взяться за жало, а второй коснуться пластины на корпусе, светодиодная лампа отреагирует – засветится. Эта функциональная возможность активно применяется при прозвонке проводов.

Полезный совет! При работе с активным индикатором необходимо учитывать следующую его особенность: повышенная чувствительность, помимо обеспечения дополнительных функций, нередко становится проблемой, так как индикатор иногда указывает на наличие напряжения там, где его нет и быть не может.

Как пользоваться индикаторной отверткой: основные действия и безопасность

Активные индикаторы имеют собственный источник питания

Универсальная индикаторная отвертка STAYER 4520-48

Но на сегодняшний день в продаже можно встретить специальные отвертки-индикаторы, при работе с которыми можно протестировать линию как контактным, так и бесконтактным способом. Также она позволяет «прозвонить» проводку на предмет короткого замыкания или обрывов.

Такой отверткой-индикатором является STAYER 4520-48. Она прекрасно подходит, если нужно протестировать элементы цепей постоянного и переменного тока в автотранспорте, бытовых электроприборах и других устройствах. С её помощью можно легко определять полярность и проводить прозвонку методом звуковой или световой индикации.

Как пользоваться индикаторной отверткой: основные действия и безопасность

Этот индикатор выгодно отличается от большинства аналогов наличием не только светового, но и звукового оповещения. Благодаря этому работа, связанная с проверкой наличия напряжения, становится ещё более простой, комфортной и безопасной.

Если напряжение в норме, то пользователь слышит звуковой сигнал, сопровождающийся зажжением индикатора зеленого цвета. Увы, эта отвертка индикатор имеет и серьезный минус. Дело в том, что она работает от батарейки, которая садится быстрее, чем того хотелось бы.

Модели и их способности

В этой части статьи приведем некоторые наиболее удачные модели и рассмотрим их характеристики.

Начнем мы с модели СВЕТОЗАР MS-48S SV-45203-48. Модель имеет удобный дизайн, оснащена световой и звуковой индикацией наличия напряжения. Регулируемая чувствительность «пробника» позволяет более точно определять место нахождения повреждения или скрытой проводки. Хотя последнее все же имеет ощутимую погрешность. Стоимость такого инструмента в пределах 3 -4 у.е.

Как пользоваться индикаторной отверткой: основные действия и безопасность

Индикаторная отвертка Энергия 6878-28NS. В наличии все доступные функции, номиналы отображаемой величины напряжения на дисплее 12В, 36В, 55В, 110В и 220В. Изюминкой данного устройства является отсутствие батареек, при этом все функции доступны. При этом стоимость чуть более доллара.

Как пользоваться индикаторной отверткой: основные действия и безопасность

Отвертка индикаторная SafeLine многофункциональная MS-18. Доступны пять функций, стоимость 1,5 – 2 у.е.

И, конечно же «классическая» индикаторная отвертка Visting на фото ниже. Проста и надежна, и цена – 0,5 у.е.

Как пользоваться индикаторной отверткой: основные действия и безопасность

На самом деле выбор индикаторных отверток огромен, ценовой диапазон очень широк от 0,3 до 15 -20 у.е. за экземпляр. Зная свои потребности и возможности, Вы с легкостью подберете для себя оптимальный вариант.

Как проверить индикаторную отвертку?

Как пользоваться индикаторной отверткой: основные действия и безопасность

Поскольку индикаторная отвертка предназначена для работы с напряжением, очень важно постоянно следить за ее исправным состоянием. Корпус должен быть целым, без трещин

Каждый раз перед началом работ удостоверьтесь в ее работоспособности. Проверьте исправность, прикоснувшись к проводнику, в котором есть напряжение. Если отвертка с источником питания – коснитесь жала и пятачка на рукоятке – она должна светиться.

Если корпус поврежден – замените отвертку, Ваша безопасность гораздо дороже ее стоимости. В отвертках с батарейками необходима их периодическая замена. Процедура достаточно проста, откручиваем колпачок, вынимаем старые батарейки и вставляем новые. Главное не перепутать полярность в батарейках — работать не будет. При выемке «начинки» запоминайте последовательность расположения элементов, тогда отвертка будет служить долгие годы.

При возникновении поломок в самой отвертке ремонтировать ее нет смысла. Цена новой не стоит затраченного времени. Правда если у Вас есть несколько одинаковых неисправных отверток, тогда можно попытаться сложить одну работоспособную.

И всегда будьте осторожны при работе с электросетями и приборами. Лучше не спеша несколько раз перепроверить результат измерений, чем получить удар электрическим током.

Как устроен индикатор

Как же устроена эта специальная отвёртка? С первого взгляда она выглядит как обычная отвертку, но основное отличие заключено внутри. Внешне данный прибор выглядит, как и все остальные – это корпус самой отвертки из материала, не пропускающего электричество и жало. В принципе ей можно тоже закручивать саморезы и винты, но так как это не основная её функция, то лучше ей и не пользоваться. Жало отвертки – именно оно и несёт на себе основной функционал. Его мы вставляем в розетку, ну или дотрагиваться до провода и не бояться удара током. Резистор. Эта деталь имеет высокое сопротивление.

Благодаря именно ему, Вас и не ударит электричество. Неоновая лампа (обычная светодиодная лампочка) – это и есть тот самый индикатор, который светится, если ток в цепи имеется. Пружина – да просто позволяет улучшить контакт с контактной пластиной. Контактная пластина – она контактирует с проводящим ток объектом. Это же логично! В данном случае с Вами. Поэтому в схему работы цепи следует добавить еще и Вас. Вот и полное строение индикаторной отвёртки.

Исходя из этого принцип работы получается весьма простым. Ток проходит по жалу, которое вставлено в розетку или приставлено к проводу. Далее он встречается с резистором, которым уменьшает силу тока в разы и предотвращает удар им человека. Ну, и в конце концов зажигается неоновая лампочка, которая и сигнализирует о наличии тока.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
