Обратный клапан на вентиляцию: применение и критерии выбора

Правила выбора

Выбор модели зависит от дизайна помещения и конструкционных особенностей вентиляции

Выбор элемента решетки зависит от особенностей проекта конкретной системы вентиляции, в ряде случаев параметры указывают заранее. Подбирать деталь также можно при помощи специальных монограмм, разработанных под определенные требования. Для крупных систем основными критериями выбора становятся расходование и скорость воздуха, поэтому им требуются решетки, изготовленные под заказ и дополненные специальным регулятором

Кроме требований в плане техники нужно уделять внимание эстетике и дизайну элементов

В большинстве случаев выбор конкретной модели зависит от оттенка детали, потребности в наличии жалюзи с регулировкой и мелкой сетки. Дополнительно проверяют шумовые и аэродинамические свойства, характеристики и участки для монтажа, место установки, например, на полу, потолке, стене либо двери. Важным параметром считается отсутствие проблем во время обслуживания, размеры воздуховода или отверстия, а также возможность расходовать воздух в процессе работы. В начале нужно всегда учитывать габариты вентиляционного канала и его геометрию, а также условия эксплуатации.

Приборы для вентиляции со встроенными обратными клапанами

Антивозвратный клапан может быть составной частью многих устройств для естественной и принудительной вентиляции. Рассмотрим несколько примеров.

Вытяжные вентиляторы с обратным клапаном

Новые модели вытяжных вентиляторов с обратным клапаном могут работать практически бесшумно благодаря особенностям конструкции с применением вкладышей, гасящих вибрацию. Небольшие подшипники устройства обработаны «вечной» смазкой, которая не нуждается в периодическом обновлении. Все детали корпуса исполнены из прочного долговечного пластика, который не боится ни высоких температур, ни влажности. Минимальный гарантийный срок работы вентиляторов на вытяжку с обратным клапаном – три года.

Схема устройства вентилятора

В вентиляторах могут быть установлены три вида клапанов:

с ручным или автоматическим управлением;
на пружинах;
механические (изменяющие направление лепестков по давлением воздуха).

Чаще всего встречаются устройства на пружинах. Пружины возвращают створки лепестков в закрытое состояние, как только вентилятор прекращает работу.

Подбирая вентилятор, обратите внимание на размеры вентиляционного выхода. На что следует обратить внимание при покупке прибора:

На что следует обратить внимание при покупке прибора:

мощность вентилятора;
форму обратного клапана;
уровень шума;
уровень энергопотребления;
оформление.

Для вытяжки в санузле используют коэффициент мощности 6 – то есть атмосфера в помещении должна обновляться 6 раз в час

Вентиляторы могут быть накладными или внутриканальными. Внутриканальные вставляются в отверстие воздушной шахты. Чем дальше вы установите устройство в шахту, тем ниже будет уровень шума в помещении. Для небольших шахт используют накладные модели, они закрепляются на стену у вентиляционного отверстия.

Вытяжной вентилятор может быть оснащен таймером и датчиком движения. Это очень удобно, нет необходимости управлять прибором с помощью выключателя.

Вентиляционная решетка с обратным клапаном: устройство и назначение

Это очень простая конструкция, состоящая из декоративной решетки, фланца и самого лепестка. Вентиляционные решетки с клапанами могут быть круглыми, прямоугольными или квадратными. Для бытовых целей эти изделия изготавливают из прочного пластика.

Если решетка обычной конструкции пропускает воздушный поток в обоих направлениях, то прибор с антивозвратным устройством блокирует входящий поток

Помимо блокировки входящих воздушных потоков, такие устройства снабжаются москитными сетками для защиты от насекомых и шумопоглощающими прокладками.

Вентиляционные приборы такого типа чаще всего используют в частных домах, где вся система вентиляции объединяется в одной точке на крыше и воздух в ней принудительно выкачивается с помощью небольшого электромотора. В этом случае в каждом помещении дома устанавливаются такие решетки.

Тройники с обратным клапаном и их применение

Тройники для вентиляции с обратным клапаном используют как самостоятельный прибор для вентиляции, так и в комплекте с вытяжкой. Их используют не очень часто, бытует мнение, что для естественной вентиляции достаточно просто установки обычного антивозвратного прибора.

Так выглядит тройник для вентиляции

Тройники для вытяжки с обратным клапаном часто используются при подключении котла на твердом топливе. Такое устройство не только обеспечивает выход продуктов горения в выхлопную трубу, но и обновление воздуха в помещении.

Применение обратного клапана на вытяжке

Возвращаясь к теме вентиляции на кухни, давайте еще раз поговорим о том, что это – антивозвратный клапан для вытяжки? Об устройстве этого прибора мы уже писали, но как правильно установить его и использовать?

Есть два варианта: без тройника или с тройником.

В первом случае в вентиляционное отверстие вставляются две решетки, подходящие для подключения гофрорукава. На одну из решеток подключают вытяжку, а на вторую – антивозвратную конструкцию. Когда вытяжка будет включена, клапан не даст воздуху из вентиляции попадать в помещение. А при отключении вытяжки будет работать естественный воздухообмен.

Такой метод позволит использовать для подключения кухонного зонта не только гофрорукав, но и прямоугольный вентканал, который обладает отличными аэродинамическими свойствами и привлекательным дизайном

Второй вариант подключения обратного клапана для вытяжки подразумевает использование уже известного вам тройника. Один выход тройника направляется в шахту вентиляции. Второй подсоединяется к гофрорукаву вытяжки, а на третий выход монтируется антивозвратное устройство. Работает такая вытяжка с обратным клапаном так же, как и первая, только выглядит иначе.

Вытяжка с тройником

Применение обратного клапана

Вентиляция естественного типа

Применим как в приточной так и в вытяжной вентиляции. В наружной стене домов монтируют приточный вентиляционный клапан, оснащенный обратным клапаном или заслонкой. Он может комплектоваться фильтром очистки воздуха. Использование приточного клапана в естественной вентиляции обеспечивает хороший доступ чистого воздуха в жилище с предохранением от обратной тяги и сохранением тепла. Вентиль или задвижка позволяют регулировать интенсивность потока воздуха.

Также есть смысл устанавливать на приточные воздуховоды решетку с подвижными жалюзи. Они направляют воздушный поток только внутрь помещения.

Клапаны для естественной вентиляции

Применение гибкой мембраны в вентиляционной решетке на кухне просто необходимо, где мощный поток от вытяжки и других помещений выводится в одну шахту, чтобы предотвратить его возвращение. Мембранная конструкция просто обязана быть очень чувствительной к малейшим движениям воздуха, так как при естественном воздухообмене большого давления не бывает.

В природной вентиляции нельзя применять двухлепестковый клапан с пружинами, требующий для открывания большого давления. В этой системе эффективнее работает устройство с одним лепестком.

Применение в случае принудительной системы

Хорошо совмещается такое приспособление с механическими устройствами для вытяжки, например, кухонная вытяжка. Установку его производят вместе с вытяжкой.

В моделях, где вытяжка с обратным клапаном идет в комплекте, он выполняет роль заслонки. При выключенной вытяжке заслонка закрывает канал, препятствуя проникновению на кухню запахов из общего канала. Воздуховод от вытяжки не должен закрывать проем выхода в общую вентиляционную шахту, оставляя его для естественной вентиляции. Помимо решетки можно установить однолепестковый клапан или вентилятор с клапаном.

В более мощных вытяжках применяют клапан-бабочку. Подобные конструкции влекут дополнительные затраты. Канал от вытяжки выводят напрямую на улицу через внешнюю стену, выводя напрямую отработанный воздух. Чтобы в дом не проникал холодный воздух, на стене снаружи устанавливают инерционную решетку.

Вывод воздуховода от кухонной вытяжки на улицу

Внутри дома или квартиры для организации правильной циркуляции воздуха во всех помещениях устанавливают инерционные решетки в межкомнатных стенах, а чаще в двери. Такие инерционные решетки способствуют воздушному движению по направлению из комнат в сторону кухни, к общему вентканалу, а не наоборот.

Тройник с обратным клапаном и его применение

Для качественного воздухообмена, при монтаже воздуховодов, используют специальные тройники, которые позволяют грамотно совместить естественную и принудительную вентиляцию.

Примерная схема вытяжной вентиляции с обратным клапаном

По причине неэффективной вентиляции в ванной комнате и санузле часто наблюдается застой сырости и образование плесени. Для предотвращения поступления сторонних запахов, а также для быстрого удаления влаги служит вытяжка, совмещенная с обратным клапаном. Но мощность вентилятора не должна быть большой, чтобы центральный вентканал успевал справляться с воздушным потоком.

Следует помнить, что необходимо регулярно чистить все запорные и регулирующие устройства для поддержания их работоспособности.

Критерии выбора вентилятора в ванную

Приобретение вентилятора в ванную комнату с обратным клапаном должно быть обдуманным – при выборе предстоит учитывать не только дизайн и цвет прибора. Не менее важны технические характеристики

Рассмотрим далее, на какие параметры стоит обращать внимание перед покупкой

Уровень влагостойкости прибора

Для ванной комнаты или любого другого санитарно-гигиенического помещения характерны высокая влажность, водяные брызги и парообразования. Для электрических приборов такая среда считается агрессивной и опасной.

Работать в столь сложных условиях могут только некоторые виды техники, имеющие высокий уровень влагостойкости.

Данные об этом параметре можно найти на упаковке изделия или в технической документации – степень защиты IP. Прибор с максимально высокими показателями будет наиболее безопасным и не выйдет из строя даже при случайном попадании конденсата и влаги на рабочие элементы.

Если хозяева любят подолгу сидеть в ванне или регулярно принимают очень горячий душ, следует рассмотреть вентиляторы с хорошей теплостойкостью. Они легко перенесут высокие температуры и не растрескаются под воздействием паров

Оптимальная мощность вентилятора

Мощность – еще одна важная характеристика, требующая особого внимания. Она показывает уровень эффективности прибора и дает возможность понять, как быстро вентилятор очистит помещение от неприятных ароматов, сырости и затхлости.

Для просторных санитарно-гигиенических зон лучше брать максимально сильный прибор. Маленькая вытяжка просто не справится с задачей, и владельцы не увидят желаемого результата.

Более подробно критерии выбора вентилятора в ванную комнату мы рассмотрели в следующей статье.

Чем мощнее двигатель, тем громче будет шуметь вытяжной вентилятор в процессе работы. Хозяева больших домов этого не заметят, а для владельцев малогабаритных квартир этот момент окажется очень ощутимым

Стоимость и гарантия на товар

Покупать приборы лучше не на рынке, а в специализированных магазинах или на точках у официальных представителей. Там не только расскажут, как правильно пользоваться устройством, но и выпишут гарантийный талон на обслуживание в сертифицированном сервисном центре.

Что касается цвета, то здесь выбор не так богат. Если захочется приобрести не традиционное белоснежное изделие, а цветное, придется ограничить выбор всего несколькими моделями.

Основная масса производителей не выпускает вытяжки для ванных комнат в разных оттенках, считая это нерентабельным и обременительным занятием

Стоимость будет зависеть от популярности и раскрученности бренда. За модель от европейских производителей придется заплатить значительно дороже.

Отечественные агрегаты обойдутся в меньшую сумму, но по качеству почти ничем не уступят заграничным модулям.

Вам нужен вентилятор в ванную, а его шумность и наличие обратного клапана для вас не имеет никакого значения? В таком случае рекомендуем ознакомится с рейтингом лучших вентиляторов для ванной комнаты..

Виды возвратных устройств

В системах вентилирования помещений применяются следующие разновидности обратных клапанов:

воздушные заслонки – гравитационные и пружинные;
лепестковые (мембранные);
двухстворчатые типа «бабочка».

Элементы изготавливаются из пластика, алюминиевого сплава, оцинкованной либо нержавеющей стали. У некоторых ) встречаются комбинированные модели – корпус металлический, створка пластиковая.

Заслонки из оцинковки используются преимущественно в промышленных вентсистемах. Служат для отсечения обратного потока или регулирования количества воздуха – вручную либо электроприводом, изображенным на фото. Пластиковая арматура вентиляции применяется внутри помещений, нержавеющая – на улице.

Дадим короткий комментарий к видео. Не все слова мастера соответствуют действительности, но одну вещь он делает правильно: ставит наружную решетку с гравитационными створками.

Конструкция и принцип работы заслонок

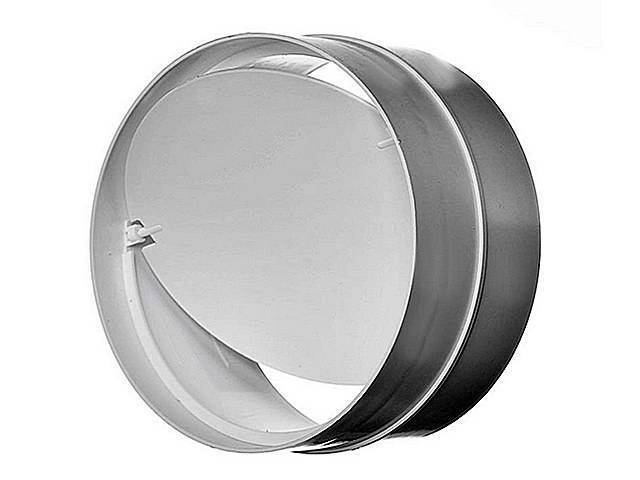

Одностворчатый обратный клапан состоит из таких деталей:

корпус круглой либо прямоугольной формы;
изнутри к стенкам прикреплена заслонка, которая свободно вращается на поперечной оси;
в закрытом положении створку удерживает пружина (в гравитационных моделях отсутствует).

Ось вращения подпружиненной заслонки совпадает с продольной осью трубопровода, нормальное положение – закрытое. После запуска вентилятора створка открывается давлением воздушного потока, при отключении автоматически захлопывается. Закрытие сопровождается характерным звуком, отсюда второе название клапана – «хлопушка».

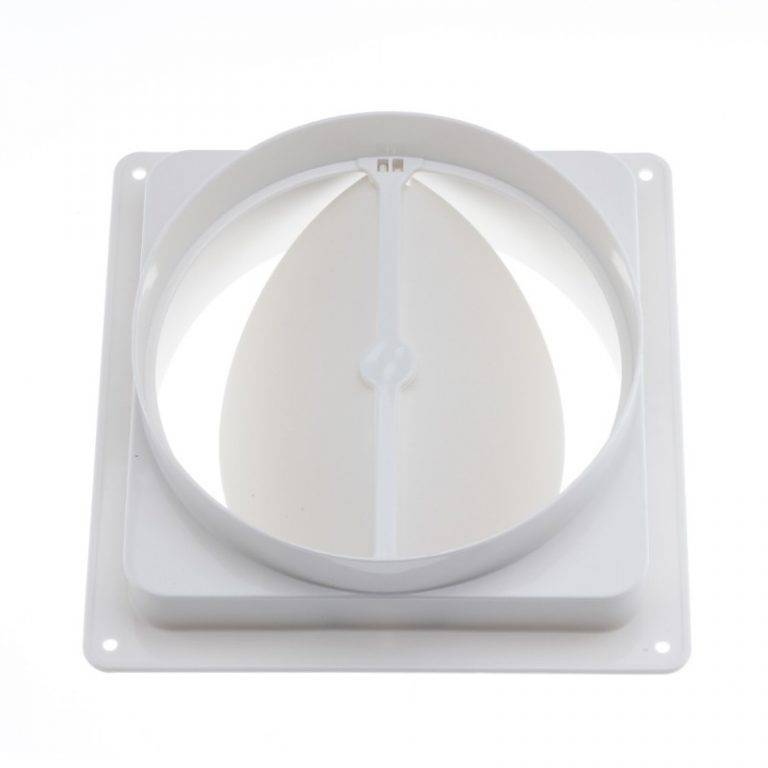

Двухстворчатая «бабочка» устроена идентично, но вместо одной заслонки используется 2, пружина установлена посередине. Оба типа вентклапанов способны работать только в системах принудительной вентиляции. Давления естественной тяги не хватит для открытия подпружиненной створки.

Запорные «хлопушки» в составе других вентиляционных принадлежностей – соединителей и монтажных пластин

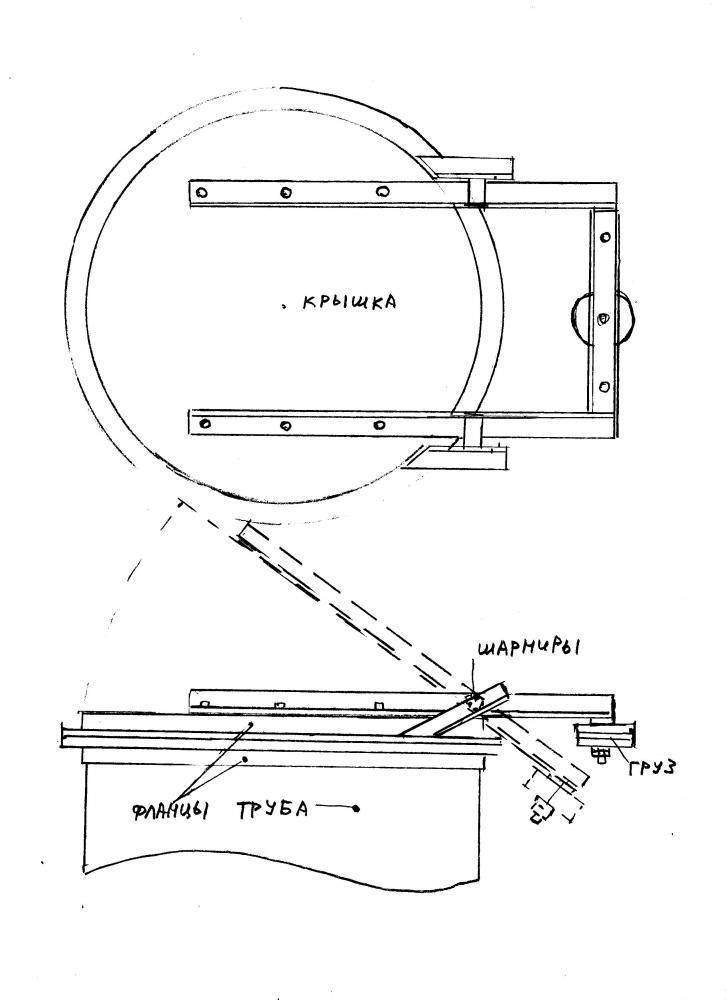

В одностворчатых гравитационных клапанах ось вращения заслонки расположена эксцентрично, то есть, смещена выше оси воздуховода. Благодаря этому большая половина створки перевешивает меньшую, отчего она закрывается без всяких пружин. Здесь играет роль правильная установка обратного клапана:

если вставить элемент в горизонтальную трубу согласно инструкции (ось вращения выше центра воздуховода), заслонка сразу закроется;
если перевернуть вентклапан вверх ногами, проход останется открытым;
при монтаже на вертикальном канале закрытие створки тоже зависит от положения элемента.

«Хлопушка» для естественной вентиляции ставится 2 способами: горизонтально в закрытом состоянии либо вертикально, но на восходящем потоке. В других положениях поведение створки предсказать трудно, при возникновении обратного течения воздуха клапан может не сработать.

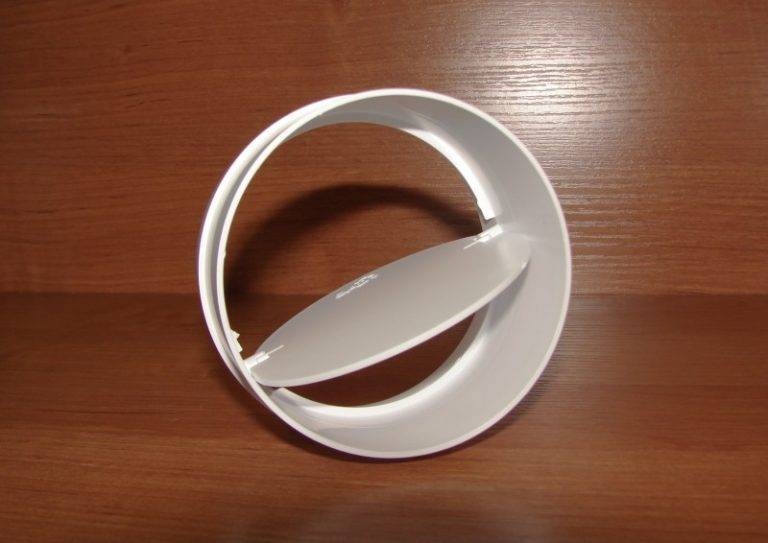

Схема работы клапана-«хлопушки». Из-за смещения кверху свободная створка автоматически закрывается

Бытовые «хлопушки» могут входить в состав других принадлежностей вентиляции – соединительных ниппелей, стеновых фланцев. Есть и вытяжные вентиляторы с обратным клапаном – «бабочкой».

Мембранные клапаны и гравитационные решетки

В изделиях первого типа функцию основного затвора выполняет мембрана из тонкой полимерной пленки, прилегающей к корпусу или щелям вентиляционной решетки изнутри. Пленка крепится к центральной оси клапана, края остаются свободными.

Под действием естественной тяги или напора вентилятора крайние лепестки пленки отгибаются, пропуская воздух. При обратном движении газов лавсановая мембрана снова прилегает к каркасу, запирая проход. Клапаны лепесткового типа могут идти в комплекте вытяжных вентиляторов и решеток.

Многостворчатые решетки действуют по принципу заслонок, которые опускаются под собственным весом. Сфера применения – вытяжные каналы принудительной вентиляции, выведенные наружу сквозь стены. В горизонтальных трубах природная тяга не возникает.

Правила выбора запорного устройства

Выбор обратного клапана, предназначающегося для отопительной системы, — мероприятие ответственное. Если знания в этой области минимальны, лучше всего обратиться за помощью к специалистам. Это гарантирует, что новая система отопления будет работоспособной и безопасной.

Нужно знать, что вне зависимости от своего типа все обратные клапаны различаются по способу подключения к трубопроводу.

Муфтовые обратные клапаны очень просты в монтаже. Однако резьбовое соединение не может выдержать большого давления, поэтому они имеют ограничения в использовании

Муфтовые устройства оборудуются соединительным резьбовым узлом, что значительно облегчает их подключение к магистрали. Чаще всего таким узлом оснащаются дисковые клапаны, предназначенные для установки в автономных отопительных системах квартиры или же частного дома. Их отличительная черта – небольшой диаметр. Чаще всего он не больше ДУ-50.

Фланцевые изделия представляют собой конструкцию, собранную на основе детали, имеющей отверстия под крепления. При помощи последних она соединяется с основным трубопроводом. Фланцевое соединение намного более прочное, чем резьбовое.

По этой причине фланцевые клапаны широко применяются при обустройстве магистралей большого диаметра. Наиболее востребованы устройства шарового типа.

Межфланцевые приборы предназначены для установки между двумя фланцами труб. Они отличаются небольшим весом и компактностью. Очень часто в межфланцевом исполнении выпускают обе разновидности клапанов лепесткового типа.

В продаже можно найти обратные клапаны, которые устанавливаются путем сварки. Такой вариант может использоваться, к примеру, при обустройстве отопления из полипропиленовых труб.

Обратные клапаны фланцевого типа надежно крепятся на трубу. Такое соединение выдерживает высокое давление, что позволяет использовать устройства в централизованных магистралях

Еще один важный критерий выбора – материал, из которого изготовлено устройство. Это может быть нержавеющая сталь. Такой вариант считается оптимальным для магистралей диаметром менее 0,04 м.

Металл практически не подвержен коррозийным процессам, способен выдержать нагрузку до 10 атм. Это позволяет клапану работать в системе безаварийно и очень долго, однако его стоимость довольно велика. Меньшая цена у латунных затворов. Они подвержены коррозии, но этот процесс идет очень медленно, что значительно увеличивает срок эксплуатации.

Однако их механическая прочность намного ниже, чем у нержавеющей стали. Тем не менее нагрузки, возникающие в бытовой сети, они выдерживают довольно легко. Самые прочные клапаны изготавливают из чугуна — они успешно справляются с критическими значениями давления, имеют значительные габариты и внушительную массу.

В силу особенностей производства, из чугуна могут быть изготовлены только корпуса деталей диаметром больше 40 мм. По этой причине для обустройства автономных отопительных систем они используются крайне редко.

Желательно, чтобы не только корпус, но и все внутренние элементы обратного клапана были выполнены из металла. Пластик обычно обладает меньшей прочностью, что может привести к преждевременному выходу детали из строя

Выбирая обратный клапан, нужно помнить еще об одном правиле — его диаметр должен точно соответствовать параметрам проходного отверстия

Очень важно, чтобы рабочее давление системы не превышало максимально допустимые для эксплуатации значения, установленные производителем выбранной модели

Виды вентиляции

Что такое вентиляция — если рассматривать поверхностно, это процесс, замещение воздуха который был использован в помещении, на чистый — наружный. При помощи вентиляции, возможно, менять физические параметры среды, то есть:

нагревать
охлаждать
кондиционировать
фильтровать
осушать
ионизировать и др.

Для разных типов помещений используются различные санитарные нормы. Технологические помещения, где происходят сложные химические процессы, и расчет при строительстве гражданских построек. Они имеют совершенно разные санитарные и гигиенические нормы воздуха и воздушной среды.

Виды обратных клапанов

Предназначение обратного клапана заключается в уменьшении или увеличении величины сечения вентиляционного канала. В зависимости от задачи, ставящейся перед обратным клапаном, происходит больший или меньший приток свежего воздуха или отток загрязненных воздушных масс. Но главной задачей, все же, является недопускание притока в жилые помещения посторонних запахов, которые могут проникать по разным причинам – засорение вентиляционных каналов, плохая их герметичность.

Сегодня потребитель имеет возможность выбирать среди разнообразия подобных устройств обратный клапан для естественной вентиляции:

по материалу изготовления;
по форме;
по способу функционирования;
по месту установки;
по способности пропускать определенное количество воздуха.

По материалу изготовления предлагаются выполненные из металла и пластика, по форме обратный клапан может быть круглым либо прямоугольным и зависит от конструктивных особенностей самой вентиляционной системы, формы ее сечения.

Пластик и металл являются разными по своим качествам материалами, поэтому клапаны, изготовленные из них, используются в различных вентиляционных системах, в зависимости от условий и конструктивных особенностей последних.

По способу управления вентиляционным устройством – автоматическое и ручное. Автоматические устройства могут управляться, практически, без вмешательства человека, при помощи микросхем. Ручное управление используется в простых системах вентиляции, где регулирование количества подаваемого воздушного потока и время проводится простым открытием или закрытием заслонок.

Установка обратного клапана может производиться в вертикальном положении или в горизонтальном, в зависимости от конструкции вентиляционной системы. Если воздуховодные каналы расположены вертикально, это подразумевает, что и воздушные массы движутся вертикально, поэтому установка обратного клапана на вентиляцию производится горизонтально, чтобы лопасти устройства могли с большим эффектом пропускать воздушный поток. При горизонтальном расположении вентиляционных каналов обратный клапан монтируется вертикально.

Пропускная способность – это параметр определяющий количество воздуха способного пройти через вентиляционное устройство за определенное время. Различные виды обратных клапанов имеют разные параметры пропускной способности.

Конструктивные отличия

Устройство обратного клапана не представляет собой сложного инженерного механизма и выглядит, как свободно закрепленные на оси лопасти или горизонтальные жалюзи. Также в конструкции присутствует противовес, задача которого прекращать работу обратного клапана в то время, когда приточный вентилятор не функционирует.

Подобные устройства применяются в вентиляционных системах, использующих воздуховоды различного большого сечения, по форме – квадратные, прямоугольные или круглые. Крепятся на специально проделанные для этой цели отверстия. Если применяются в промышленных системах, где повышенная взрывоопасность, то обратный клапан может иметь размеры от 125 мм до 1000мм.

Обратный клапан бабочка для вентиляции изготавливается из стали с цинковым покрытием, имеет две лопасти, закрепленные на оси, которая устанавливается по центру отверстия вентиляционного канала. Клапан работает только при включенном приточном вентиляторе, при его отключении лопасти закрываются. Этот принцип действия актуален практически для всех подобных устройств.

Есть модели обратного клапана этого типа, которые оснащены уплотнителями из резины, что дает возможность снизить уровень шума, издаваемого движением лопастей. Выпускаются изделия с размером сечений от 100 мм до 315 мм.

Также существует обратный клапан лепесткового типа, называемого еще «жалюзи». Представляет собой решетку с расположенными горизонтально узкими лопастями, которые пропускают воздушные массы лишь в одном направлении. Их довольно часто используют в быту, когда необходимо улучшить работу вытяжной вентиляционной системы.

Вместо нескольких лопастей обратный воздушный клапан для вентиляции, может иметь конструкцию, состоящую из квадратных либо круглых пластин, выполняющих полное или частичное перекрывание канала вентиляции.

Подобные устройства не всегда можно использовать, потому что при отрицательных наружных температурах, пластина, соприкасаясь со стенками вентиляционной шахты, способна покрыться льдом, который приходится удалять при помощи строительного или бытового фена. Для этого необходимо сделать легкий и удобный доступ к обратному клапану.
