Требования к вентиляции общественных зданий: тонкости обустройства и проектирования вентиляции

Функции вентиляционных систем

Итак, основная функция таких конструкций заключается в том, чтобы обеспечивать нормальный процесс воздухообмена. Вентиляция и кондиционирование помещений позволяет не только подавать воздух из вне, но и удалять уже отработанный, то есть производить циркуляцию. Вентилирование включает в себя два процесса – приток и вытяжку воздуха.

Следующая функция вентиляции заключается в том, чтобы подготовить воздух, который поступает внутрь помещения, создавать необходимые для полноценной жизнедеятельности условия. Для этого нужно отфильтровать, нагреть или увлажнить воздух. Кондиционирование предполагает снижение температуры воздуха, однако, кондиционер – это и есть то устройство, которое автоматически запускает и охлаждает воздух.

Основные преимущества проектирования

Составление проекта завершается выдачей документа заказчику, в котором представлена концепция вентиляционной системы для квартиры, частного дома, офиса или любого другого помещения. Проект определяет точное место размещения воздуховодов, вентиляционных решеток, а также прочего оборудования.

С помощью плана также можно узнать и характеристики отдельных узлов и оборудования вентсистемы, согласовать размещение элементов с учетом интерьера и дизайна помещения.

Требования к вентиляции общественных зданий: тонкости обустройства и проектирования вентиляции
Один из основных недочетов проектирования вентиляции при реконструкции сооружения – составление плана без выезда специалистов на осмотр объекта. Мощность полученной системы в итоге не покрывает объем заданного помещения, а повышенная нагрузка ускоряет выход оборудования из строя

Проект минимизирует дальнейшие конфликтные ситуации между заказчиком и исполнителем, позволяет оценить правильность будущего монтажа. Наличие документа предоставляет возможность оценить корректность предложенных вариантов.

Вентиляция и тип здания

Для производственных зданий вентиляция дополнительно работает над очищением испорченного — отработанного воздуха, удалением из него микрочастиц, пыли, вредных паров, возвращая воздух с такими параметрами, которые удовлетворят потребностям оборудования для его нормального функционирования.

В зависимости от целевого назначения здания создается проект вентиляции. На этапах проектирования промышленного кондиционирования и проектирование промышленной вентиляции подбираются оптимальные и эффективные решения. Оптимальным считается вариант закладки вентиляции здания на этапе его возведения, но на практике чаще всего вентиляционной системой оборудуется давняя постройка, хотя нередки варианты, когда меняется функциональное назначение помещений, и к вентиляции такого здания предъявляются уже совершенно иные требования, нежели раньше.

Для одних зданий достаточно естественной вентиляции – именно этот тип самый распространенный и малозатратный. Но далеко не всегда силами естественной вентиляции здание обеспечивается необходимым количеством свежего чистого воздуха. Тогда прибегают к услугам общеобменной и местной вентиляции зданий в зависимости от ряда и специфики задач, которые проектировщики ставят перед готовой вентиляционной системой.

Требования к вентиляции общественных зданий: тонкости обустройства и проектирования вентиляции

Даже для жилых зданий вентиляции естественного типа уже недостаточно. Если раньше свежий воздух поступал через щели и окна, то с распространением новомодных металлопластиковых конструкций и полной герметизации щелей вокруг окна этот источник сменного воздуха в расчет принимать уже нельзя. Увеличить количество поступающего в помещение воздуха поможет приобретение сплит-системы, но этот вариант подходит лишь для жилых зданий. Обеспечить вентиляцию зданий промышленного и офисного назначения описанным способом не получится.

Даже незначительное выделение вредностей, обилие трех и более единиц техники, множество работников и посетителей – все это делает необходимым усложнить систему вентиляции здания для оптимального насыщения воздуха кислородом, сохранения конкретных климатических параметров и (в случае необходимости) очистки воздушных потоков от вредных примесей. Тепловыделения от человеческого тела, бытовой техники и технологических процессов, какими бы незначительными они ни казались, требуют удаления тепловых излишков из помещения. Впрочем, умельцы команды «ВеерВент» даже этот нюанс смогут обернуть на пользу заказчику: при помощи специального рекуператора (накопителя) тепла его можно будет в дальнейшем повернуть на подогрев помещения

Важность этого хода особенно ощутима в холодное время года, когда затраты на отопление здания более чем велики. Именно поэтому имеет смысл соединить вентиляцию здания с отопительной системой

— Выберите объект вентиляции —

Офис/магазинКоттеджКвартираБассейнСкладРесторан— Сколько квадратных метров? —Получить данные— Результат —

Бюджетный  Стандартный Бизнес
Широкий круг потребителей Доступная стоимость Высокая эффективность
Невысокая стоимость Надежность Минимальный уровень шума
Быстрая установка Соотношение цены и качества Оборудование известных брендов
Компактность Производители с хорошей репутацией Максимальные сроки гарантии
Простота эксплуатации Компактность Энергоэффективность
220 000руб.* 480 000руб.* 600 000руб.*

* средняя стоимость за систему. Точная цена будет зависеть от выбранных параметров оборудования. Если возникнут вопросы, вы можете все узнать по телефону

Распределение воздуха

Вентиляция должна непросто подавать внутрь определенное количество воздуха. Ее цель – это доставка этого воздуха непосредственно туда, где в нем есть необходимость

Во внимание при планировании распределения воздушных масс принимаются такие показатели:

  • суточный режим их применения;
  • годичный цикл использования;
  • поступление тепла;
  • скопления влаги и ненужных компонентов.

Требования к вентиляции общественных зданий: тонкости обустройства и проектирования вентиляции

Любое помещение, где люди находятся постоянно, заслуживает поступления приточного воздуха. А вот если здание используется для общественных нужд или решения административных задач, примерно половину его можно направлять в соседние помещения и в коридоры. Там, где отмечается повышенная концентрация влаги или выделяется много тепла, требуется вентилировать области конденсации воды на ограждающих элементах. Недопустимо перемещение воздушных масс из участков с повышенным загрязнением в места с менее засоренной атмосферой. Температура, скорость и направление движения воздуха не должны способствовать появлению туманного эффекта, конденсации воды.

Требования к вентиляции общественных зданий: тонкости обустройства и проектирования вентиляции

Практические рекомендации по модернизации вентиляции в частном доме

Заботясь о естественной вентиляции в уже построенном здании, приходится прилагать чуть больше усилий. Модернизация – это частичная переделка, внесение технологически выверенных корректив и значительное улучшение качественных свойств вентиляции.

Чем нельзя пренебречь:

  • Установкой дефлектора на конце трубы. Дефлектор обеспечит защиту от попадания внутрь каналов мелких частиц мусора, капель дождя, вездесущих насекомых. Но основное преимущество устройства – это рассечение потока ветра с последующим появлением разряженной зоны низкого давления. Также дефлектор помогает усилить тягу примерно на 18-20%.
  • Монтажом вытяжных вентиляторов в санузле (ванная комната, туалет) и вытяжного зонта на кухне. Наличие нескольких дополнительных вытяжных устройств трансформирует естественную вентиляцию в комбинированную с элементами механической. Таким образом, качество воздухообмена перестанет зависеть главным образом от погодных условий (наличие ветра, перепады температуры и пр.).
  • Регулярным проветриванием. Этот момент особенно важен в домах, оснащенных герметичными металлопластиковыми окнами.
  • Наличием специальных приточных устройств со встроенным вентилятором. Бризеры и проветриватели еще немного снизят зависимость циркуляции воздушного потока от природных условий.

Естественная вентиляция в тандеме с недорогими механическими устройствами дадут ошеломляющий результат в частных одноэтажных и двухэтажных домах.

Недостатки естественного воздухообмена:

  1. Невозможность качественной обработки воздуха. В частый дом с улицы поступает необработанный воздух со всеми его примесями.
  2. Нереальность контроля температуры. В зимний период поступает холодный, непрогретый воздух, а в летний – дом наполняется горячими, знойными, жаркими воздушными массами.
  3. Естественная вентиляция без усиливающего оборудования не может обеспечить полноценный и качественный воздухообмен.
  4. Для организации естественной вентиляции в частном доме не требуется установки дополнительного оборудования. Но при этом, правильную схему воздухоотводных каналов сможет рассчитать только профессионал. Компетентное проектирование – залог продуктивности работы вентиляции.

Естественная вентиляция на производстве

Естественная система функционирует за счет физических свойств колебания давления и температуры воздуха в помещении и за его пределами.

Популярные статьи  Проекты домов с мансардой и гаражом: различные вариации построек

Различается в свою очередь:

  • Организованная
  • Неорганизованная

Неорганизованной считается, когда воздух попадает в помещение через негерметичные зазоры в конструкции здания,

если нет оборудованных приспособлений для вентилирования.

Организованная система вентиляции промышленных помещений выполняется посредством вытяжных шахт, каналов, форточек и др.,

с помощью которых можно контролировать количество и силу поступаемого воздушного потока. Над шахтами систем вентилирования часто устанавливают зонт или специальное устройство – дефлектор, для увеличения тяги.

Вентиляция в многоквартирном доме снип

Уже долгое время распространено частное малоэтажное домостроение – коттеджи, таунхаусы… Под объектами такого типа подразумевают жилые одноквартирные дома с количеством этажей выше уровня отметки земли не более трех, отдельнорасположенные или сблокированные.

При создании микроклимата внутри малоэтажного частного здания применим тот же список норм, что и выше, исключая СП 54.13330.2016. Вместо него опираются на свод правил СП 55.13330.2016 «Дома жилые одноквартирные». Свод правил применяется также для жилых одноквартирных домов со встроенными, пристроенными или встроенно-пристроенными нежилыми помещениями, общественного или производственного (ремесленного или сельскохозяйственного) назначения.

Вопросы вентилирования дома непременно возникают уже на стадии планов. Зачастую владелец самостоятельно ищет решения по воздухоснабжению, без привлечения проектировщиков. И хотя следование нормам в этой сфере контролируется меньше, грамотный и ответственный владелец придерживается их.

Как рассчитывается производительность системы естественной вентиляции дома

Для того чтобы система была действительно продуктивной и эффективной, необходимо произвести расчет производительности вентиляции. Это регламентируется СНиП 41-01-2003, задающим довольно жесткие требования по количеству подаваемого воздуха в жилые и нежилые комнаты.

Расчет воздухообмена производится по двум параметрам: по людям и по кратности.

Согласно СНиПу, в расчете принимает участие то количество людей, которое длительное время находится в доме. То есть, основные жильцы, без учета гостей. Итак, в жилых помещениях расход воздуха должен соответствовать значению 60 м³/ч на человека. При этом, например, в спальне, показатель может быть занижен примерно вдвое. Ведь во время сна люди потребляют гораздо меньше кислорода.

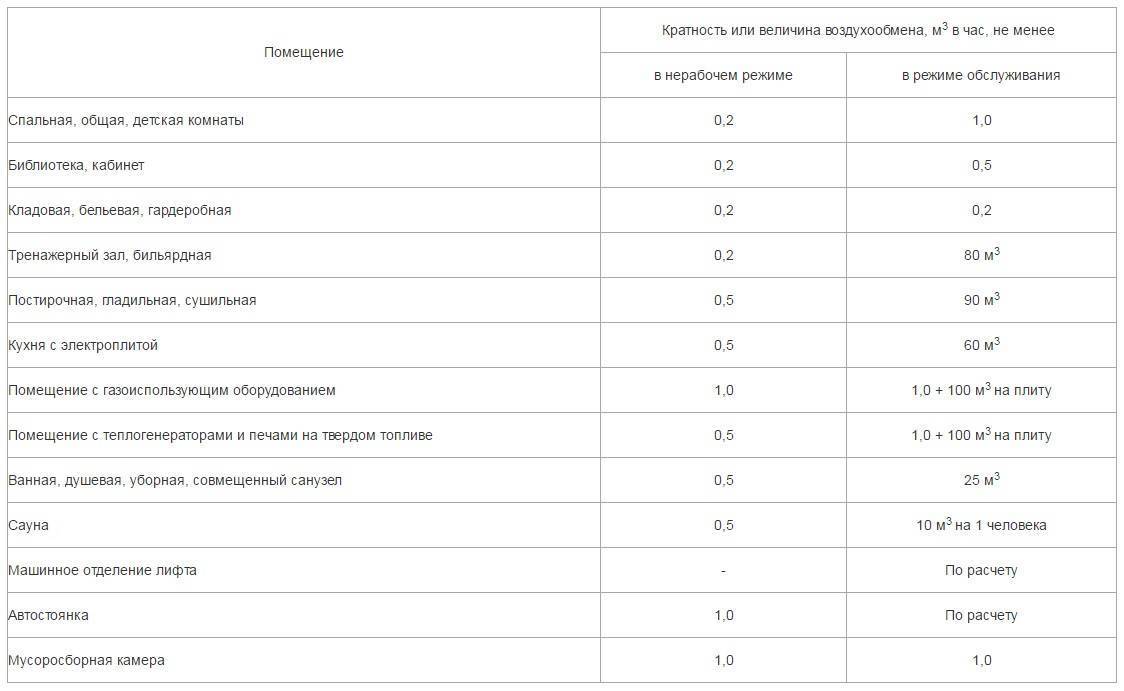

Кратность – параметр, помогающий определить, сколько раз за час происходит полная смена воздуха в комнате. Благодаря правильно рассчитанной кратности, можно избежать застоя воздуха в помещении.

Специалисты рекомендуют рассчитывать воздухообмен по обоим параметрам и, получив определенные цифры, выбрать из них большее значение, которое и следует взять за основу. Рассчитав нужный воздухообмен для каждого отдельного помещения, а затем, сложив значения, получится сумма, соответствующая общей производительности системы вентиляции.

Этапы проектирования вентсистемы

Объем и содержание проекта будут меняться в зависимости от его сложности, но основные составляющие будут примерно одинаковыми. Так, на предварительной стадии составляется технический проект, который, по сути, является ТЭО (технико-экономическим обоснованием). На этой стадии специалисты выезжают на объект для фиксации изначальных сведений, включая назначение и функции сооружения или помещения, его площадь, количество жильцов/служащих.

Первоначальный этап завершается подбором оборудования, рассмотрением основных характеристик и свойств. Принимаются оптимизационные решения по взаимодействию с прочими инженерными системами. А расчет воздухообмена каждого конкретного помещения осуществляется согласно техническим условиям, строительным и санитарным нормам.

Далее разрабатывается схема для расчета  диаметра и площади воздуховодов и определяется уровень шума. Чертежи отправляют на согласование. Дизайнер проекта или непосредственный заказчик может внести изменения.

На следующем этапе, после согласования, готовят пакет документов по сантехническим, строительным работам и электрическому питанию.

Только после завершения всех перечисленных стадий выполняют монтаж вентиляции и ее запуск.

Требования к вентиляции общественных зданий: тонкости обустройства и проектирования вентиляции
Высота потолков играет немаловажную роль в проектировании вентиляционной системы. Существенно усложняет задачу низко размещенный потолок, как правило, встречается такое в гостиной, спальне и кухне, в случае, если коридор полностью примыкает к стенке жилой комнаты

Немаловажное значение в проектировании имеет также рациональное распределение средств, предназначенных для приобретения оборудования и материалов. На современном рынке представлен огромный ассортимент техники и устройств различных производителей разной ценовой категории

Для закупки оборудования понадобятся специальные расчеты:

  1. С помощью площади и назначения помещения, указанного в поэтажном плане сооружения, определяется необходимая производительность. Исчисляется показатель в м3/ч.
  2. Учитывая производительность, значение температуры воздуха на выходе вентиляционной системы и минимальную температуру окружающей среды определяют мощность калорифера. Используется канальный нагреватель исключительно в холодное время года в качестве обогревателя здания.
  3. Характеристики вентилятора зависят от длины и сложности трассы. Для расчетов необходимой мощности используются вид и диаметр воздуховода, переходы диаметров, количество изгибов.
  4. Расчет скорости воздушного потока в воздуховодах.
  5. Скорость воздуха влияет на уровень шума.

Бюджет проекта рассчитывается после завершения всех расчетов, нанесения на план здания предполагаемых вентиляционных каналов. Составленное ТЗ должно быть одобрено заказчиком и ведомственными структурами.

Требования к вентиляции общественных зданий: тонкости обустройства и проектирования вентиляции
В частном доме проект на вентиляционную систему должен быть на руках еще до закладки фундамента. Все детали необходимо продумать заранее до мелочей, что позволит обеспечить эффективную систему воздухообмена

Предпроектные предложения (ПП)

На стадии предпроектных предложений составляется исходно-разрешительная документация и разрабатываются соответствующие документы, которые проходят согласование в различных инстанциях.Разработка документацииРазработка документации на стадии предпроектных предложений включает в себя следующие позиции:

  • общая пояснительная записка (содержит краткую характеристику состояния объекта, основные технико-экономические показатели и результаты расчетов экономической эффективности проектных решений, данные об объемах строительных и монтажных работ и др.);
  • расчет нагрузок (определение тепловых нагрузок и основных нагрузок объекта для присоединения к сетям);
  • принципиальные схемы инженерных систем (принципиальные решения по инженерному обеспечению – оборудованию системами вентиляции, кондиционирования, отопления, диспетчеризации, автоматизации и управлению инженерными системами);
  • технологические решения (чертежи, планы, спецификация оборудования и материалов с привязкой и др.);
  • инженерные системы и оборудование (обследование возможностей монтажа инженерных систем и оборудования на стадии строительства объекта, изменение качества инженерно-технического обеспечения при реконструкции объекта, замена сетей инженерно-технического обеспечения при капитальном ремонте объекта).
Требования к вентиляции общественных зданий: тонкости обустройства и проектирования вентиляции

увеличить +

Виды жилых зданий

Рассматривая жилые строения, можно поделить их на типовые и индивидуальные.Типовые — это образцы-шаблоны, которые демонстрируют готовые решения, где разработаны ключевые моменты. Их применяют при масштабных застройках. В таких заготовках вносят незначительные корректировки по локальным условиям. К примеру, ориентацию на местности или место подключения к сетям.

А особенный дом, с уникальными планировками и фасадами, с личными пожеланиями и задумками называют индивидуальным.

Также производится разделение на многоквартирные и одноквартирные дома.Многоквартирными называют дома, располагающие за пределами квартирных границ совместными помещениями и инженерией.

Сюда же причисляют интернаты, общежития и гостиничные комплексы.Нередко в высотках встречаются иные нежилые объекты: паркинги, торговые точки, организации сферы услуг и прочие.

Варианты конструктивных решений

Вентиляция в ресторане — сложная инженерная система. Если помещение большое, нужно разделить площадь заведения на зоны с отдельными вытяжными и приточными каналами. Объединить в единую конструкцию допускается только небольшие кафе и бары. В этом случае приток оборудуется в зале, а вытяжка в зоне приготовления.

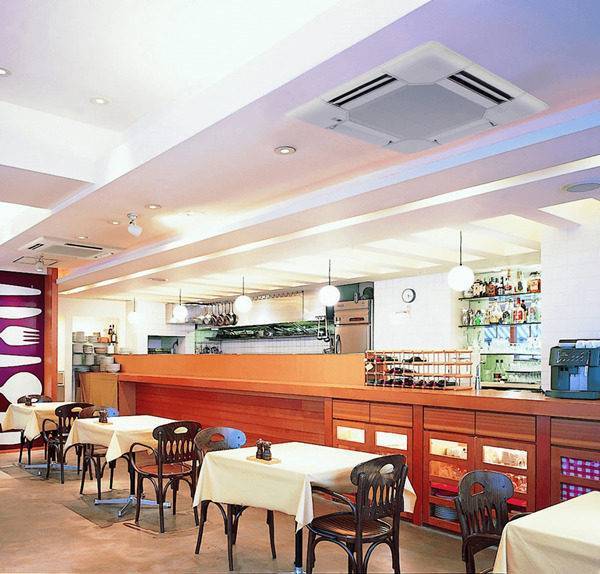

Вентиляция зала

Требования к вентиляции общественных зданий: тонкости обустройства и проектирования вентиляции

В стандартном варианте вентиляция кафе имеет приточно-вытяжную систему, работающую за счёт естественного и принудительного движения воздушных масс. В помещении для посетителей внизу устанавливаются приточные клапаны с вентиляторами, через которые свежий воздух попадает внутрь гостевого зала, а сверху, где скапливается тёплый отработанный воздух — вытяжные. При этом объём подачи делают чуть больше, чем удаления — это создаёт избыток, который не позволяет воздуху с кухни попасть в зал.

Чтобы температура воздуха была под контролем, устанавливают кондиционер. В этом случае пропускная способность системы точно регулируется исходя из количества посадочных мест. Приток комбинируют с канальным кондиционером, сплит-системой, чиллером.

Аналогичным образом вентилируются санузлы, склады, подсобки, гардеробные, но через отдельные каналы.

В гостевой зоне можно оборудовать воздушную завесу, чтобы вентилировать отдельно зал для курящих и не причинять неудобства для других посетителей. Особенно эффективно размещение локальных вытяжных систем над столиками для курящих или оборудование специальных комнат. В зоне для курения должна преобладать вытяжка, а не приток, тогда запах дыма не будет проникать в другие помещения.

Воздухообмен на кухне

Требования к вентиляции общественных зданий: тонкости обустройства и проектирования вентиляции

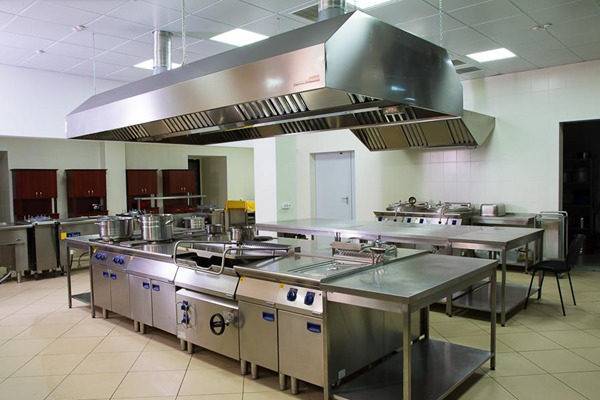

Наиболее сложная система вентилирования необходима для кухонь. Она состоит из двух частей: общеобменной и локальной. Это позволяет создать комфортные и безопасные условия работы для персонала заведения.

Общеобменная вентиляция кухни кафе или ресторана обеспечивает приток свежего воздуха. Предназначена для снижения температуры и замены отработанного газа. Как правило, состоит только из приточных клапанов.

Локальная вентиляция горячего цеха монтируется непосредственно над варочными поверхностями, печами, духовками. Она представляет собой принудительные вытяжные системы в виде зонтов с жироуловителями и без них. Эти устройства удаляют из помещения запахи, газы, жир, пар и горячий воздух. Выполняются в различных вариантах: потолочные, пристенные, островные.

По санитарно-гигиеническим нормам воздухообмен горячего цеха нужно оборудовать отдельно от зала именно из-за содержания в воздухе частиц жира, пара и отработанных газов. Так как, в противном случае, всё это может попасть в помещение для гостей.
Чтобы зонт эффективно функционировал, нужно:

  • Тщательно выбирать размер оборудования, чтобы улавливающая поверхность должна быть больше по ширине, чем плита или стол.
  • Приобретать оборудование с небольшим запасом производительности.
  • Монтировать зонт на определённой высоте (значение указано в руководстве по эксплуатации).
  • Не эксплуатировать оборудование без жироулавливающих фильтров, если таковые предусмотрены конструкцией.

Вентиляция для кафе на кухне должна быть эффективной и безопасной. Это необходимо для комфорта гостей и создания нормальных условий труда для персонала. Экономия на этой статье расходов может обернуться множеством проблем: запахом в зале, повышением температуры, духотой, спёртостью воздуха.

Состав проектной документации

Основная задача проекта – это правильное, подробное и понятное описание системы вентилирования, её составных частей и узлов. Включает несколько документов:

  1. Основной чертеж. План системы вентиляции, вписанный в здание.
  2. Аксонометрическая схема вентиляции.
  3. Спецификация на станки и производственное оборудование.
  4. Дополнительные схемы гидравлических частей вентиляционного оборудования.
  5. Схемы узлов сложных установок.
  6. Локальные разрезы отдельных узлов или вентиляционных камер.

Требования к вентиляции общественных зданий: тонкости обустройства и проектирования вентиляции
Аксонометрия вентсистемы План общеобменной вентиляции может быть в виде объемной модели. Это актуально для крупных и средних по размеру производственных объектов, где протяженность вентканалов составляет несколько километров.

Задачи, решаемые при проектировании

Специалисты компании при проектировании вентиляции в помещениях загородного дома, коттеджа или любого другого объекта решают следующие основные задачи:

  1. В первую очередь производится расчет воздухообмена по помещениям, в которых предусмотрена система вентиляции воздуха.
  2. Второй задачей проектирования вентиляционной системы является проведение аэродинамического расчета, в результате которого определяются общий расход воздуха, подбираются размеры сечения воздуховодов по критериям подбора, и, исходя из этого, рассчитываются потери давления в системе воздуховодов.
  3. Третьей задачей проектирования является проведение акустического расчета — расчет звукового давления на выходе из воздухораспределительного устройства.
  4. На основании аэродинамических расчетов производится также детальный и окончательный подбор вентиляционного оборудования, определяются места размещения вентустановок и проведения трасс воздуховодов.

Требования к вентиляции общественных зданий: тонкости обустройства и проектирования вентиляцииПриблизительно так выглядит спроектированная система вентиляции здания

Низкий шум и вибрации

Полученная в результате этих расчетов вентиляционная система проверяется на соответствие требованиям нормативно-технической документации по предельным значениям шума и вибраций. При несоответствии требованиям предусматриваются мероприятия по их снижению до требуемого значения.

Климат-контроль и энергосбережение

Созданная по нашим проектам вентиляция выполняет не только задачу обеспечения заданного воздухообмена в помещениях, но и позволяет производить климат-контроль в здании, а также учитывает работу систем отопления и кондиционирования. Возможность интеграции вентиляции с этими климатическими системами, а также с системой электроснабжения, заложенная еще на этапе проектирования, позволяет значительно снижать энергопотребление всего здания.

Интеграция

Наши специалисты в процессе проектирования вентиляции добиваются ее корректной интеграции с другими инженерными системами для обеспечения согласованной работы всего комплекса климатических и других инженерных систем. Спроектированная система может работать под управлением системы «Умный дом». В результате вы получаете современную управляемую систему вентиляции с функцией климат-контроля.

Видео ниже демонстрирует пример эскизного проектирования системы приточно-вытяжной вентиляции, а вернее — климатической системы в частном коттедже, включающей:

  • функции климат-контроля,
  • функции вентиляции и отопления с помощью внутрипольных конвекторов,
  • элементы интеграции с системой отопления и охлаждения,
  • видео показывает расположение основного инженерного оборудования, трасс воздуховодов и других инженерных коммуникаций на цокольном и 1-м этажах коттеджа, а также место монтажа приточно-вытяжной вентиляционной установки Swegon Gold.

Перспективные технологии

Этот девиз — «Мы работаем с технологиями, которые в будущем станут стандартами», — для нас не пустой звук. В процессе проектирования наша компания предлагает заказчикам только современные технологичные решения, которые будут актуальны в течение всего срока службы вентиляционной системы

Особое внимание уделяется нами применению энергосберегающих технологий. Для 90 % разработанных объектов наша компания применила энергоэффективные вентиляционные установки приточно-вытяжной вентиляции

Эргономика

Созданные нашей компанией вентиляционные системы очень эргономичны — устройства управления вентиляцией при проектировании располагаются в легкодоступных местах, что позволяет легко управлять климатом в помещениях.

Эстетика

Кроме соблюдения требований к эргономике, наши специалисты при проектировании вентиляционных систем выполняют также требования дизайнеров и архитекторов к эстетике, чтобы диффузоры и другие конечные устройства системы вентиляции без проблем вписывались в дизайн любого помещения в вашем доме, коттедже, квартире или офисе.

В процессе проектирования обязательно учитываются личные пожелания заказчика.

Аварийная вентиляция на производстве

Является самостоятельной установкой, которая необходима для обеспечения безопасных условий труда на производстве с вероятностью выброса вредных и опасных веществ.

Устройство аварийной системы работает только на вытяжку. Необходимо это для избегания попадания загрязненного воздуха в разные места.

Вентиляция производственных помещений трудоемкий и энергозатратный процесс, который требует специализированных знаний и навыков. Независимо от вида и типа устройства вентиляции на производстве, необходимо соблюдение двух главных факторов: правильное конструктивное исполнение и функциональность. При соблюдении этих условий правильный и здоровый микроклимат обеспечен.

Обустройство естественной вентиляции

Для устройства естественной вентиляции в частном доме своими руками необходимо, в первую очередь нужен расчёт вентиляционной системы, сделанный на основании таких данных, как объём воздуха в помещении и число проживающих в нём людей. Перед тем как установить вентиляционную систему, также стоит учесть приборы, сжигающие кислород и выделяющие вредные вещества.

Установка и естественной, и механической вентиляции осуществляется в семь этапов:

  1. Расчёт объёма воздухообмена (определение нужного количества поступающих воздушных масс, соответствующих санитарным требованиям).
  2. Определение размеров воздуховодов.
  3. Выбор системы вентиляции (естественной или механической). Решение принимается после тщательного анализа параметров помещения и окружающей среды.
  4. Составление схемы вентиляционных каналов.
  5. Определение местоположения вентиляционного оборудования.
  6. Выбор мест забора и вывода воздушных масс.
  7. Монтаж системы вентиляции.
Популярные статьи  Стулья из дерева: идейный замысел и реализация творческого проекта

Требования к вентиляции общественных зданий: тонкости обустройства и проектирования вентиляции

Чтобы построить естественную вентиляцию в коттедже своими руками не обязательно обладать профессиональными навыками. Просто надо изучить некоторые моменты монтажа. Одним из них является прокладка в несущей стене вытяжного канала диаметром 14 см, с толщиной кладки полтора кирпича. Данное условие необходимо для предотвращения эффекта обратной тяги. Далее, от центрального канала прокладывают горизонтальную разводку по комнатам, диаметр которой составляет 10 см. Для обеспечения достаточной силы тяги вытяжную трубу делают выше конька.

Приток свежего воздуха может осуществляться через приточный оконный клапан, устанавливаемый в металлопластиковых окнах производителем. Клапан представляет собой регулируемую щель в верхней части окна. Данный способ рассматривается при необходимости замены старых или установки новых металлопластиковых оконных блоков.

Если же окна уже установлены, естественная вентиляция в частном доме может быть обеспечена приточным стеновым клапаном. В стене делается сквозное отверстие и вставляется круглый патрубок, оснащённый с обеих сторон решетками. С внутренней стороны клапан открывается и закрывается с помощью регулируемой решётки. Чтобы не портить интерьер комнаты, установленный возле окна клапан прикрывают шторой. Для прогревания воздуха, поступающего с улицы в зимний период, приточный клапан может быть установлен непосредственно за радиатором отопления.

Требования к вентиляции общественных зданий: тонкости обустройства и проектирования вентиляции

По желанию домовладельца приточные клапаны оснащаются датчиками и системами фильтрации. Устанавливаются они, как правило, в зале, спальнях, кабинетах. В бытовых комнатах делаются вытяжные каналы. Таким образом соблюдается правильное направление движения воздушных масс. Если для достаточного поступления свежего воздуха требуется установка большого количества приточных клапанов, целесообразнее будет сделать выбор в пользу механической вентиляции.

Обследование перед проектированием ОВ перед реконструкцией

Реконструкция подразумевает строительные работы, в ходе которых изменяться исходные параметры здания, меняются или восстанавливаются несущие конструкции. Чтобы спроектировать систему вентиляции в реконструируемом здании, нужно оценить текущее состояние объекта и его конструкций, характеристики и места размещения текущих воздухопроводов, иного оборудования. Для этого проводится техническое обследование (экспертиза), определяются точки присоединения, модернизации и установки нового оборудования, рассчитывается нагрузка, изучаются паспорта вентиляционных систем.

Кто выполняет обследование ОВ в 2021 году

Обследование зданий и его отдельных систем заключается во внешнем осмотре, использовании специального оборудования, изучении технической документации, исходного проекта. Для этого привлекаются инженеры проектной организации, эксперты в сфере строительства. При заказе проектирования в компании Смарт Вэй все необходимые обследования выполнят опытные и квалифицированные инженеры, эксперты. Это позволит получить объективную информацию о состоянии объекта и вентиляционных систем, выбрать оптимальные места для размещения и монтажа вентиляции.

Что обследуется в ОВ

Вентиляционная система затрагивает все части и конструкции здания, поэтому добавление нового оборудования, воздухопроводов и каналов может повлиять на работоспособность уже существующих элементов. Комплексное техническое обследование предусматривает:

  • анализ технической и проектной документации на здание и его вентиляционную систему, паспорта вентиляции;
  • состояние конструкций, так как при установке вентиляции и оборудования будут прокладываться новые каналы, а несущая нагрузка может увеличиваться;
  • технические ограничения объекта, которые придется учесть проектировщикам;
  • состояние и работоспособность текущей вентсистемы, искусственных и естественных источников притока воздуха, тепла, света;
  • степень изношенности вентиляционной системы и ее отдельных элементов, моральное устаревание;
  • санитарно-гигиенические обследования для проверки качества воздуха, соответствие показателям СанПиН и СНиП;
  • получение фактических данных о сечениях существующих воздухопроводов, производительности оборудования;
  • иные направления документального, визуального и инструментального обследования.

Эксперты и инженеры фактически выезжают на объект, работают с документами, обрабатывают информацию в программных комплексах. Для оценки работоспособности существующей системы и оценки ее соответствия действующим нормам могут привлекаться узкопрофильные специалисты.

Один из примеров обследовании вентиляции

Основные инструменты для обследования вентиляции и кондиционирования

Так как многие элементы вентиляционных систем скрыты от визуального наблюдения, может осуществляться:

  • частичное вскрытие конструкций для обеспечения доступа;
  • использование оборудования для видеофиксации внутреннего состояния каналов и воздуховодов;
  • использование аэродинамического оборудования для проверки циркуляции воздуха;
  • проведение лабораторных исследований материалов с поверхностей каналов;
  • инструментальное и документальное обследование других систем здания, чтобы учесть их при проектировании вентиляции;
  • расчеты и измерения для обработки полученных данных.

Методы исследований и применяемое оборудование будет отражены в документах, которые получат проектировщики по итогам обследований.

Итоговый документ по результату

По результатам обследования составляются акты и технические заключения о состоянии вентиляционной системы. В документах указывает соответствие существующей вентиляции нормативным показателям, рекомендации по местам размещения и присоединения нового оборудования, о выявленных дефектах и неполадках. Также по расчетным данным будет определена мощность и пропускная способность проектируемой системы.

Ключевые моменты требований

Среди всех ограничений особо важно санитарное направление, а также противопожарные требования к системам вентиляции. Их несоблюдение может привести к крайне печальным последствиям, и соответствие установленным параметрам контролируют строго

Санитарно-гигиенические требования системам вентиляции выдвигаются соответствующими инстанциями, а инспекция контролирует, чтобы:

  • объем приточных масс превышал вытягиваемые на 10-15%;
  • воздух подавался в точки с наименьшим его загрязнением, а удалялся в первую очередь из мест с наибольшим;
  • не происходило перегревание или переохлаждение людей в помещениях;
  • уровень шумов, вибрации не был больше допустимого;
  • показатели микроклимата (влажность, скорость движения аэромасс, температура) были на уровне норм.

Требования вентиляции складов, промышленно-производственных и бытовых объектов учитывают условия, в которых поддерживается уровень соответствия противопожарной безопасности. Для этого обслуживают клапаны, очищают систему от пыли, грязи, скопившихся отложений, которые могут воспламеняться, проверяют крепления. Чтобы вентсистема не стала причиной лавинообразного распространения пожара, ее нужно правильно монтировать и эксплуатировать.

Выводы и полезное видео по теме

Как бороться с тяжелой атмосферой в помещении:

Мы рассмотрели обязательные и допустимые параметры микроклимата в некоторых категориях зданий, а также в каких помещениях должна быть, и какая именно, вентиляция. Как видите, в большинстве случаев они отличаются. Единое требование — где-бы не находились, они должны соответствовать действующим нормативам. Соблюдение норм — гарантия безопасности жизни и здоровья людей.

Разумеется, мы дали вам лишь общие представления, озвучить в одной статье по каждому пункту все точные требования невозможно. Тем более, что они зачастую индивидуальны по габаритам зданий, их геометрии, расположению залов и так далее. Если вам нужно разработать качественную вентиляцию или кондиционирование, следует обращаться в опытные фирмы с лицензией, также как и для того, чтобы доказать, что ваши права на комфортный микроклимат в каком-либо случае нарушаются.

А вы сталкивались с проблемами микроклимата? Или может быть проектировали систему воздухообмена? Делитесь своим опытом и задавайте интересующие вас вопросы в комментариях.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
