Принудительная вентиляция. Виды и монтаж механических установок для вентиляции

Устройство вентиляции в частном доме своими руками

Шаг № 1 Расчеты

Чтобы узнать мощность системы, вычисляют такой параметр, как воздухообмен. Его рассчитывают для каждого помещения в отдельности по формуле:

Р=VхK, где

V – объем комнаты (куб. м), рассчитывается умножением ширины, длины и высоты помещения;

K – утвержденные СНиП 41-01-2003 нормы минимального воздухообмена в помещениях (куб. м/ч). Для жилых зон – 30, раздельных санитарных комнат – 25, совмещенных – 50, кухни – 60-90.

Также, в расчетах системы вентиляции частного дома, берут во внимание и другие показатели:

Количество человек, постоянно находящихся в доме. На одного требуется 30 куб. м/ч воздуха.
Толщина стен помещений.
Количество бытовой и компьютерной техники.
Площадь остекления.
Расположение здания относительно сторон света.
Наличие (отсутствие) преобладающего ветра в этой местности.
Наличие в строении бассейна. Для него рекомендуется проводить отдельную систему.

Шаг № 2 Естественная вентиляция: улучшение параметров

Не всегда естественная вентиляция в частном доме справляется со своей задачей поддержания заданных температурно-влажностных параметров. Тогда, систему желательно «доработать».

Принцип вентсистемы в двухэтажном частном доме

В этом помогут оконные приточные клапаны. Они не разгерметизируют окно, но создадут приток свежего воздуха. Установка их элементарна, следуя инструкции, с ней может справиться даже совсем несведущий человек. Принцип заключается в том, что на верхнюю часть створки монтируется удлиненное устройство (350 мм). С этого места срезается штатный уплотнитель и устанавливается из комплекта поставки (более узкий).

Еще несколько приспособлений улучшающих циркуляцию воздушных потоков. Чтобы не перекрывать поступление воздуха – на всех межкомнатных дверях устанавливают вентиляционные решетки. Нельзя «перекрывать» слишком широким подоконником процесс смешения холодного воздуха окна и теплого радиатора.

Если во время строительства дома запроектирована естественная вентсистема, то следует учитывать такие нюансы: в доме не должно быть помещений без окон; залог хорошего проветривания – окна выходят на все стороны строения (исключаются «глухие» стены).

Шаг № 3 Приточная и вытяжная вентсистемы

Устройство приточной вентиляции в частном доме решается с помощью стенового проветривателя. Он представляет собой телескопическую или гибкую трубу, с одной стороны (наружной) которой находится декоративная решетка с москитной сеткой (от мошек и комаров), с другой (внутренней) – вентилятор, фильтр.

Рекупепатор для вентсистемы

Приточная вентиляция в частном доме, монтируется в стену таким образом:

С помощью соответствующего оборудования, пробивается отверстие требуемого диаметра.
В него вставляется труба с утеплителем.
На клеевой раствор монтируется сам прибор, состоящий из вентилятора, фильтра, некоторые модели снабжены ионизатором.
Подключение к электрической сети.
Со стороны улицы устанавливается декоративная крышка, защищающая от попадания внутрь дождя и снега, с внутренней стороны – декоративная решетка.

Схема вытяжной вентиляции в частном доме, с хорошим естественным притоком, может состоять из вентиляторов, монтируемых в помещениях санитарных комнат, на кухне. Стеновой вытяжной вентилятор на кухне, устанавливают аналогично приточному. В санитарной комнате, в вентиляционный канал монтируют либо осевой, либо канальный.

Вытяжка на кухне над плитой также будет дополнительным вытяжным каналом. Если вытяжная вентиляция будет работать интенсивнее, чем приточная, то в доме будут задыхаться.

Шаг № 4 Вентиляция в частном доме своими руками схема

Самый оптимальный вариант вентиляции для частного дома – приточно-вытяжная с механическим побуждением. Применяется два вида ее конструкций: наборная и моноблочная.

Энергоэкономиное устройство вентканала

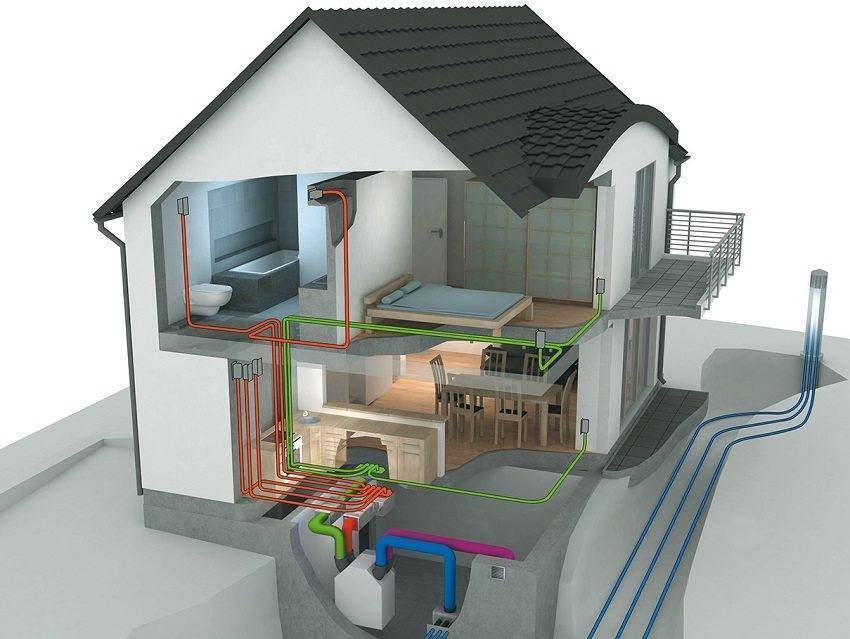

Схема вентиляции в частном доме моноблочной системы выглядит приблизительно так:

воздух с улицы, по приточному воздуховоду, попадает в рекуператор;
очищается от вредных примесей атмосферы;
нагревается до необходимой температуры;
далее, по воздухопроводу, поступает во все помещения дома;
отработанный воздух по вытяжному трубопроводу поступает в рекуператор;
отдает свое тепло входящему холодному воздуху;
из рекуператора, по вытяжной трубе – в атмосферу.

Приточно-вытяжная вентиляция с механическим побуждением

По сути, принцип принудительной приточно-вытяжной вентиляции отличается от естественной только тем, что воздух нагнетается в помещение вентилятором, встроенным в приточный вентканал. Такие системы раньше устанавливались преимущественно в производственных цехах, концертных залах, крытых стадионах и т.п. Их преимущество в том, что они гарантируют нормальный воздухообмен и позволяют его контролировать.

Современная приточно-вытяжная принудительная вентиляция может быть сколько угодно сложнее вышеописанной, но ключевой принцип остается неизменным. Усложнения касаются только климатических и энергосберегающих аспектов.

При работе механической приточно-вытяжной вентиляции воздух в помещении полностью сменяется минимум 1 раз в час. Но вместе с воздухом из помещений столь же интенсивно уходит тепловой потенциал. Например, зимой мы теряем воздух, нагретый до 20°С, а получаем вместо него холодный наружный воздух с отрицательной температурой. Если вентиляция не будет оснащена блоком подогрева наружного воздуха, то система будет работать как кондиционер в режиме охлаждения.

Для того чтобы подогреть наружный воздух может быть использован электрический или жидкостной блок подогрева. В нем воздух проходит через калорифер или теплообменник, а блок автоматики контролирует нагрев.

Нагреватель.

С точки зрения энергосбережения такое решение не самое лучшее. Дело в том, что на нагрев поступающего воздуха уходит столько же энергии, сколько бы потратила система отопления для компенсации теплопотерь через вентиляцию.

Более эффективно минимизировать теплопотери приточно-вытяжной вентиляции способен только рекуператор тепла. Это устройство представляет собой блок, в котором выходящий воздух обменивается теплом с входящим. Рекуператоры тепла могут иметь различную конструкцию, но суть их одна – отбирать тепловой потенциал у исходящего воздуха, и передавать его входящему.

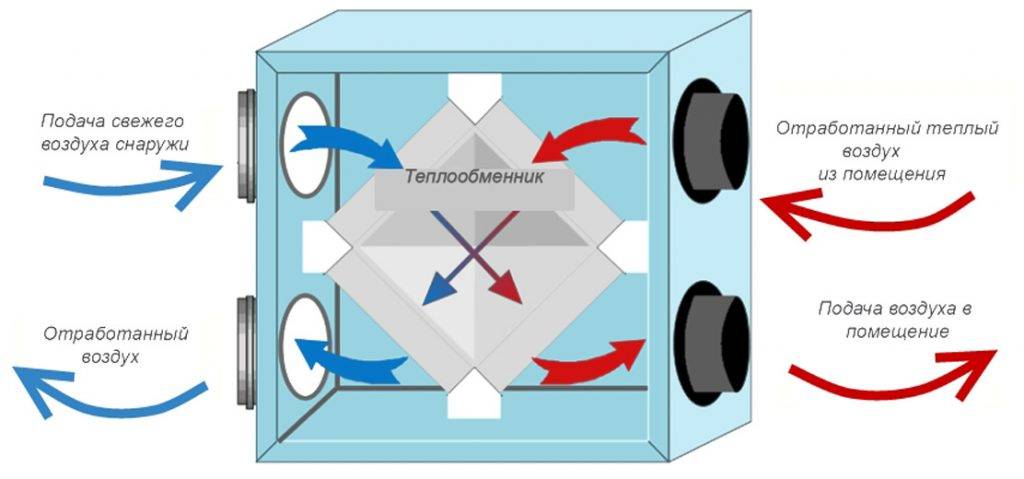

Схема рекуператора.

Применение рекуперации позволяет сэкономить до 75% тепла, которое было бы потеряно при его отсутствии. Самые эффективные рекуператоры, позволяющие добиться таких результатов, стоят недешево. Но они рентабельны, особенно при постоянно растущей стоимости энергоносителей для населения.

Важным моментом в устройстве приточно-вытяжной вентиляции является фильтрация наружного воздуха. Если воздух забирать непосредственно с улицы, то при нормальной интенсивности воздухообмена дом площадью 100 кв. м. будет ежесуточно поступать 7200 куб. м воздуха. Это довольно внушительный объём, но под наружный воздух далеко не всегда бывает идеального качества. Он часто требует кондиционирования, т.е. доведения до требуемой кондиции.

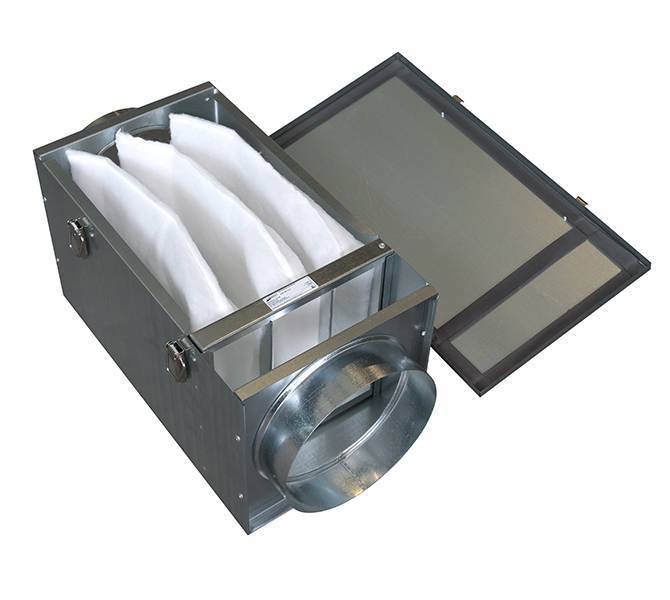

Фильтрующие элементы в системе вентиляции.

В наружном воздухе могут содержаться химические и органические загрязнения, а также избыточная влага. Конфигурация фильтров подготовки воздуха зависит от конкретных условий. Если дом находится в черте города и тем более рядом с проезжей частью, то в поступающем воздухе будет много пыли и веществ, содержащихся в выхлопе автомобилей. Эти нежелательные примеси можно отфильтровать.

Для очистки воздуха от твердых частиц (пыли) используются тонкие механические фильтры. Они способны задерживать частицы размером до 0,05 мкм. Наиболее эффективными на сегодняшний день считаются HEPA-фильтры. Они состоят из мельчайших синтетических волокон диаметром 0,65-6,5 мкм.

Очистка воздуха от химических загрязнителей осуществляется угольным фильтром. Такие фильтры устанавливаются преимущественно в системах, расположенных в плотной городской застройке или в непосредственной близости к автомагистралям.

Принудительная вентиляция, в отличие от естественной, позволяет подвергать входящий воздух многоступенчатой очистке. Это не может не сказываться и на микроклимате помещения. Входящий воздух можно осушать, увлажнять, обогащать отрицательными ионами, дезинфицировать, ароматизировать.

Простые варианты монтажа

Во многих моделях пластиковых окон предусмотрены дренажные отверстия для вывода наружу излишней влаги. Они выглядят как два продолговатых отверстия на внутренней и внешней сторонах рамы. Уберите заглушки, обеспечьте хороший отвод воздуха — и вентиляция заработает сама по себе.

Народный метод — подрезка уплотнителя на открывающемся сегменте стеклопакета:

В теплое время года сделайте прорезь на внешней линии уплотнителя внизу. На внутреннем резиновом кольце симметрично выполните надрез вверху.
При условии хорошей вытяжки вентиляция будет затягивать воздушные массы с улицы, пропускать по кольцу рамы на стыке оконных профилей и выводить слегка подогретыми под потолком комнаты.
Над верхней щелью также можно закрепить фрагмент разрезанной пластиковой бутылки в качестве отбойника. Она защитит облицовку откоса и направит потоки вниз.

Этот вариант вентиляции далеко не идеален. Направление и скорость потоков невозможно регулировать. Зимой при фронтальном направлении ветра в комнате будет холодно. Летом из-за меньшей температурной разницы тянуть будет хуже, а через щели могут проникнуть насекомые.

Как сделать вентиляцию своими руками

В частном жилье оптимальна приточно-вытяжная вентиляция. Рассчитав мощность и выбрав марку оборудования, вентиляцию в комнате своими руками может сделать любой при навыках работы с инструментом.

Шаг 1. Расчет сечения воздуховода. Определяется о формуле 1м2 помещения на 15 мм отверстия. В некоторых случаях вместо одного большого диаметра воздуховода возможна замена на две шахты.

Шаг 2. Пробивка перфоратором отверстий. Установка патрубков для защиты системы от мелкого мусора в стеновые отверстия.

Шаг 3. Устройство проема под шахту, укладка приточного воздуховода. Располагается горизонтально или вертикально, чуть выше пола. В наружных стенах высота шахты до пола составляет около 40 см, защищается решеткой и навесом.

Шаг 4. Устройство вытяжного воздуховода. Располагается под потолком на противоположной от приточки стене, крепится хомутами, кронштейнами. Выводится на уровне 50 см от крыши и защищается решеткой с навесом. При необходимости используйте тройники, переходники.

Шаг 5. Монтаж вентрешеток и вентиляторов. Располагаются приточные и вытяжные элементы по разным стенам.

Вентиляция своими руками видео:

Для обустройства естественной вентиляции достаточно установить приточный оконный или наружный стеновой клапан и вертикальную вытяжку на кровле.

Оптимальные места: между батареей и полом, сверху или внизу оконного проема. Оконный проем компоновать клапаном лучше при заказе стеклопакетов.

Также можно купить готовое решение – приточные моноблоки. В одной единице собраны: вентилятор, обогреватель и фильтр.

Особенности построения естественной ПВВ

При разработке качественной естественной приточно-вытяжной вентиляции, большинство специалистов соблюдают некий “устав” проектно-монтажных работ.

Эти правила помогают создать действительно эффективные и экономичные решения даже для самых нестандартных расположений комнат и подсобных помещений в частном доме и многокомнатной квартире многоэтажки.

Во время проектирования вентиляции нужно постараться создать естественное течение воздуха от жилых комнат через коридоры к санузлу и кухне

Коридоры в этом случае выступают в роли проточных пространств. Поэтому главный вентиляционный блок системы нужно располагать по центру дома, в верхней части коридоров или подсобных помещений.

Например, вентиляционный модуль для 2-этажного частного дома можно расположить на первом этаже вверху подсобного помещения или основного коридора. Для 1-этажного дома, как вариант, в нижней части чердака.

Прокладывая магистральный трубопровод, нужно помнить что приточный воздух должен идти в жилые комнаты, а вытяжной — уходить через кухни и подсобные помещения.

Поэтому приточные диффузоры размещаются на условной границе “комната-среда”, а вытяжки на кухне, в ванной, подсобке, туалете.

Диффузор сочетает в себе две функции: равномерное распределение свежего и отвод уже использованного воздуха. Они бывают самой разной формы. Изготавливаются из тонколистового металла и пластика

Существуют замечания касательно высоты расположение входных и выходных воздушных проёмов. Выход вентиляционной системы размещают обязательно выше уровня крыши здания.

Это обезопасит ПВВ от вторичного забора только что выведенного воздуха через вытяжные отверстия.

Забор свежего воздуха необходимо производить на высоте не менее 2 метров от поверхности земли.

Потому что мелкие абразивные частички и пыль может подниматься с помощью ветровых потоков на высоту более 1 метра и залетать в приточные диффузоры, тем самым быстро засорять фильтры первичной очистки.

Местная вытяжная вентиляция

Местная вытяжная система решает проблему очистки воздуха на опасных участках производства. Загрязнения типа аэрозолей, дыма, газов, абразивной пыли могут быть удалены с рабочего места сотрудника. Это избавит его от длительного воздействия вредных выбросов на организм. Здоровье и работоспособность будут обеспечены. В быту многим известен пример локального вентилирования — кухонная вытяжка.

Подобный тип системы отличен от общеобменного вида, так как решает проблемы точечным способом. Например, если выброс сосредоточен в конкретном месте, то вентиляция удалит его, предотвратив распространение. По такому принципу действуют лабораторные вытяжные шкафы, воздухозаборники опасных производств.

Местная вытяжка для лаборатории пром.электроники

Почти во всех случаях в конструкции присутствует фильтр, задерживающий типичные для данного места примеси. Так на кухне это жировой и угольный фильтр, а в токарном станке — несколько пылевых. Производственные выбросы также тщательно очищаются, ведь атмосферу загрязнять нельзя. Вытяжная вентиляция через стену на улицу часто применяется в подобном оборудовании. Но также воздух может проходить в сеть общей вентиляции.

Вредные вещества удаляются местной вытяжкой с помощью отсосов. Последние должны соответствовать следующим требованиям.

Покрытие места локализации выбросов.
Прибор не препятствует нормальной деятельности сотрудника на своем рабочем месте.
Газы и выбросы устраняются в естественных направлениях. В случае, если они горячие, — вверх, а пыль — вниз.

Местная вытяжка помогает соблюдать безопасную работу, снижает риск заболеваний, не загрязняет среду и экономит затраты на общедомовую либо производственную вентиляцию.

Виды вентиляционных установок и их конструкция

Можно выделить несколько совершенно разных разновидностей такого оборудования, которые отличаются по мощности, размерам, внешнему виду и другим параметрам. Для каждого отдельного помещения или вовсе здания следует подбирать самое подходящее по характеристикам оборудование, которое сможет легко справляться с очищением и обновлением воздуха. Основные виды установок для вентиляции:

Приточная вентиляционная установка предназначена для того, чтобы обеспечивать в помещении оптимальное количество свежего воздуха. При этом все виды данного оборудования могут отличаться по мощности и функциям, поскольку некоторые модели могут кроме притока воздуха дополнительно нагревать его или очищать, ионизировать или выполнять другую важную и нужную работу.
Вытяжная установка очищает и удаляет из комнат отработанный или чрезмерно влажный воздух. Обычно она устанавливается в ванной комнате и на кухне, поскольку эти комнаты отличаются наибольшим количеством различных загрязнений, возникающих в воздухе в процессе работы или жизнедеятельности.
Приточно-вытяжное оборудование обеспечивает как удаление воздуха, так и его приток, а в результате обеспечивается оптимальный и своевременный воздухообмен за счет всего одной установки.

Современные и высококачественные вентиляционные установки обладают многочисленными положительными параметрами. К ним относится:

Небольшие размеры, за счет которых эксплуатация вентиляционных установок считается довольно простой, а также их установка может быть реализована самостоятельно без особых усилий со стороны монтажника.
Выбрать можно такую установку, которая обладает подходящей мощностью, за счет чего сможет обслуживать конкретное помещение или вовсе здание.
Функции различных изделий могут существенно отличаться, поэтому за приемлемую стоимость можно приобрести подходящий вариант.
Потребление энергии данными изделиями считается не слишком большим, что позволяет существенно экономить на коммунальных платежах.

Аварийная вентиляция на производстве

Является самостоятельной установкой, которая необходима для обеспечения безопасных условий труда на производстве с вероятностью выброса вредных и опасных веществ.

Устройство аварийной системы работает только на вытяжку. Необходимо это для избегания попадания загрязненного воздуха в разные места.

Вентиляция производственных помещений трудоемкий и энергозатратный процесс, который требует специализированных знаний и навыков. Независимо от вида и типа устройства вентиляции на производстве, необходимо соблюдение двух главных факторов: правильное конструктивное исполнение и функциональность. При соблюдении этих условий правильный и здоровый микроклимат обеспечен.

Устройство вентиляции

Искусственная вентиляция отличается от естественной возможностью принудительно создавать и контролировать движение воздушных потоков требуемой интенсивности. К данной категории относятся и обычные бытовые вентиляторы для вытяжных отверстий, и дорогие сложные системы кондиционирования.

Выбирая оптимальный вариант системы, следует учитывать, что ее эффективность зависит от условий эксплуатации. Недорогие виды бытовой механической вентиляции обычно предназначены для установки на типовые вентканалы. Для более сложных систем требуется создавать отдельные воздуховоды, повышающие не только эффективность, но и общую стоимость.

Устройство бытовой принудительной вентиляции достаточно простое. Она является совокупностью различных элементов, активирующих или повышающих качество воздухообмена. Классическими элементами системы являются:

Защитные решетки для вентиляционных каналов. Они защищают вытяжные отверстия от попадания внутрь мусора, насекомых, мелких грызунов, но не препятствуют движению воздуха.
Воздушные фильтры. Оборудованная воздушным фильтром принудительная система вентиляции позволяет защитить помещение от мелкой пыли, летучего мусора. Существует огромное разнообразие фильтров различной степени очистки.
Воздушные клапаны. Помогают регулировать воздушный поток, попадающий с улицы через воздухозаборник. Обеспечивают дополнительную защиту элементов вентиляции в холодное время года.
Механический вентилятор. Основной нагнетающий элемент каждой принудительной системы, от которого зависит показатель производительности вентиляции.
Звукопоглотители. Позволяют понизить уровень шума во время работы системы.
Калорифер или рекуператор. Помогают уравнять температуру между поступающим и исходящим воздушными потоками. Использование рекуператора снижает энергозатраты на обогрев помещения.
Воздуховоды и вентиляционные каналы. Трубы воздуховодов – обязательный элемент любой вентиляционной системы. По ним осуществляется подача свежего воздуха извне, регулировка движения по зданию и его отвод из помещений.
Автоматические устройства климат-контроля. Отличаются разнообразием, стоимостью и набором функций. Например, компактный и недорогой приточный бризер tion о2 позволяет забыть о проветривании квартиры или офиса, обеспечивая круглосуточную свежесть при закрытых окнах.

Принудительная система нужна, когда естественная вентиляция не справляется. Самостоятельно проще всего организовать механическую вытяжку. Но наилучшим вариантом остается использование автоматических устройств климат-контроля. Они позволяют контролировать целый спектр параметров поступающего воздуха при любых погодных условиях.

Оптимальный выбор оборудования для создания качественной принудительной системы вентиляции зависит от типа помещения, в котором оно будет использоваться. В гараже не нужен ионизатор воздуха или система круглосуточного поддержания оптимальной температуры. Типовой квартире редко нужен отдельный рекуператор. Но он помогает заметно снизить расходы на отопление дома. Для каждого помещения существует рекомендованный набор устройств.

Виды вентиляционных систем

Вентиляция помещения бывает нескольких видов:

Естественная – так называемая вентиляция с естественным побуждением. Функционирует за счет разницы температуры и давления внутри и снаружи помещения.
Принудительная — приток и отток воздушных масс происходит за счет механических приборов (вентиляторов).
Комбинированная – только приток или отток воздушных масс происходит за счет механических приборов (вентиляторов).

Схема работы принудительных проветривателей

Принцип действия естественного типа вентиляции представляет собой приток чистого воздушного потока и отток уже загрязненного и насыщенного углекислым газом воздуха без использования механических средств. Поступление нового воздуха осуществляется через окна, форточки и открытые двери балкона. Вытяжка отработанного — через вентлюки, расположенные в санузлах, кухне и кладовках.

В небольших жилых помещениях естественной вентиляции вполне достаточно. Для многокомнатной квартиры или загородного 2- или 3-этажного дома потребуется установка принудительной приточно-вытяжной вентиляционной системы.

Чтобы понять, нужно ли модифицировать естественную вентиляцию, необходимо обратить внимание на определенные показатели наличия плохого воздухообмена и разобраться, что требуется усилить — приток или отток воздуха. Часто необходимо сделать принудительным как поступление воздуха, так и его вытяжку

Существует несколько признаков, свидетельствующих о том, что в квартире недостаточно хорошо функционирует вентиляция:

повышенная влажность в летний период
низкая влажность в зимнее время года
на кухне, в санузле появляется плесень на стенах
чувствуется постоянная духота
воздух имеет запах пищи или канализационных стоков

Если обнаружены хотя бы несколько из вышеперечисленных факторов, то установка принудительной системы вентиляции является обязательной для данного помещения. Она поможет избавиться от различных заболеваний дыхательной системы всех жильцов дома или квартиры, наличия повышенного уровня углекислого газа, скопления неприятных запахов, развития патогенных микроорганизмов.

Достоинства принудительной (механической) приточно-вытяжной системы вентиляции:

Качественная фильтрация воздуха.
Увлажнение и ионизация частиц.
Процесс как подогрева, так и охлаждения воздуха.

Расчет принудительной вентиляции

Изначально требуется знать, что нормальной величиной скорости движения воздуха в функционирующих воздуховодах приточно-вытяжной вентиляции признаны показатели в пределах 6–9 м/с.

В выборе достаточной мощности установок, чтобы искусственная система вентиляции работала предельно эффективно, важно создать оптимальное давление. Нужно, чтобы суммарная величина не была ниже, чем сумма положительного давления на нагнетательном воздуховоде Рнагн с величиной разрежения на всасываемом Рвс:. Искусственные вентиляционные системы рассчитываются в полном соответствии с требованиями, действующими условиями специальных СНиПов, ГОСТов, включая другие нормативные документы и ТУ

Искусственные вентиляционные системы рассчитываются в полном соответствии с требованиями, действующими условиями специальных СНиПов, ГОСТов, включая другие нормативные документы и ТУ.

Правильно подобранный режим позволяет пользоваться воздухообменом для создания безопасных условий труда. Кратность воздухообмена вычисляется по формуле, которая позволяет установить количество раз по смене грязного воздуха на чистый в течение 1 часа.

Как пример. Если в помещение длиной 20 м, шириной 25 м и высотой 15 м подается в течение часа 22 500 м³ воздуха и такой же объем удаляется, значит, в данном помещении на протяжении часа происходит трехкратный воздухообмен.

Заключение

Простейшая система вентиляции – это обычные защищенные сеткой или решеткой проемы в стенах помещения. В крупном производстве она представляет собой сложную комбинацию различного оборудования, работающего как единый организм. Наша компания предложит решение для любой задачи по устройству систем вентиляции.
