Нужна ли принудительная вентиляция в ванной: правила и порядок обустройства системы воздухообмена

Схема воздуховодов подвальной вентиляции

Приточный канал выводится за фасад подвала, устраивается с забором отверстия сеткой. Его обратный вывод, по которому поступает воздух, опускается к полу на дистанцию полметра от последнего.

Для минимизации образования конденсата приточный канал необходимо теплоизолировать снаружи, особенно его «уличную» часть.

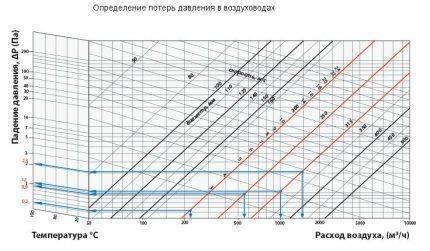

Чтобы выяснить потери давления в системе прямых воздуховодов, нужно знать скорость воздуха и использовать этот график

Воздухозаборник вытяжки размещается у потолка, в противоположном от точки расположения приточного отверстия конце помещения. Размещать отверстия вытяжки и приточного канала на одной стороне подвала и на одном уровне бессмысленно.

Поскольку нормативы жилстроительства не допускают использования вертикальных каналов естественной вытяжки под принудительную вентиляцию, заводить на них воздуховоды нельзя.

Случает, когда расположить приточный и вытяжной каналы забора-сброса воздуха по разным сторонам погреба невозможно (имеется лишь одна фасадная стена). Тогда необходимо развести точки воздухозабора и сброса по вертикали на 3 метра и более.

Принцип работы естественной системы

Работа вентиляционной системы естественного типа основывается на физическом законе. Разница температуры внутри здания и на улице приводит к движению воздушного потока и постоянному воздухообмену. Теплый воздух, находящийся изнутри, устремляется к потолку, а его место занимают холодные воздушные массы, поступающие с улицы.

На рисунке показана схема распространения теплого и холодного воздушного потока в закрытом подвальном помещении при использовании приточно-вытяжной вентиляции (+)

В подвале отсутствуют окна и другие отверстия, служащие для входа и выхода воздушного потока. Чтобы организовать постоянную циркуляцию воздуха в закрытом помещении, необходимо его оборудовать вытяжным и приточным воздуховодами.

Первый служит для вывода из погреба теплого застоявшегося воздуха, второй – обеспечивает поступление свежего холодного воздушного потока с улицы.

Чтобы обеспечить в помещении оптимальную температуру и хороший теплообмен, вентиляционные каналы должны находиться на максимально возможном расстоянии друг от друга.

Чем длиннее дистанция, которую проходит поток воздуха, тем лучше и качественнее вентилируется помещение.

Приточный и вытяжной воздуховоды должны быть установлены таким образом, чтобы воздуху было место «где разгуляться». Это поможет создать в помещении хороший воздухообмен и нужный температурный режим для хранящихся продуктов

Принудительная вентиляция в частном доме

Принудительная вентиляция предполагает организацию воздухообмена с помощью специального оборудования, которое нужно приобрести и установить в определенных частях помещения. Конечно, такой тип воздухообмена требует некоторых финансовых вложений, но и преимуществ у него значительно больше:

эффективная очистка воздушных потоков, поступающих в помещение;
контроль температуры и влажности;
отсутствие шума улицы;
возможность автоматизации;
размещение в любом помещении.

Существует три типа принудительной вентиляции: приточная, вытяжная и приточно-вытяжная.

Принудительная приточная вентиляция

Принудительная приточная вентиляция в частном доме организуется при помощи установки в конструкции дома приточных клапанов. Проще всего такой клапан разместить в оконной раме, но иногда клапаны врезают и в стены. Помимо клапанов в качестве приточного механизма используются приточные вентиляторы.

Для зимнего функционирования приточной системы ее оснащают калорифером, чтобы не допустить излишнего охлаждения помещения за счет притока холодных воздушных масс.

Сейчас существует оборудование, объединяющее все детали приточной системы в одном блоке. В специальный блок устанавливается комплект фильтров, вентиляторов, клапанов, а также калорифер и приспособление для охлаждения воздуха. В некоторых случаях в блок помещается таймер для обеспечения оптимальной эффективности его работы. Такие системные блоки управляются автоматически.

Принудительная вытяжная вентиляция

Принудительная вытяжная вентиляция в частном доме работает в комплексе с естественной вентиляцией. Воздух поступает в помещение естественным путем либо через клапаны приточной системы, а выведение его происходит принудительно.

В жилых домах система такого типа часто устанавливается в ванной комнате, в туалете, а также в помещениях с бассейном, камином и другими современными установками. При помощи организации такой системы обеспечивается эффективное выведение отработанного воздуха.

Основной компонент данной системы — вентилятор, работающий по типу вытяжки. Часто вытяжная вентиляция автоматизируется, ее включение и выключение происходят по определенному графику или по мере того, как в помещении включается свет.

Принудительная приточно вытяжная вентиляция

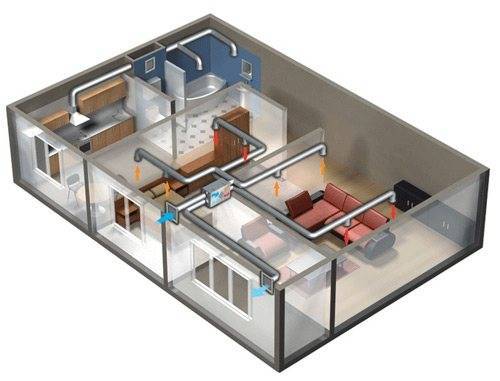

Принудительная приточно вытяжная вентиляция функционирует благодаря установке приборов как для подачи воздуха в дом, так и для выведения.

Такой тип вентилирования может быть организован централизованно для всего дома, либо индивидуально для каждого помещения. При централизованной работе системы все установки располагаются в одном месте, к ним при помощи воздуховодов подключаются все остальные помещения.

В распределенной или местной системе клапаны, вентиляторы и другое оборудование размещается в каждой комнате и не связывается между собой.

Совмещенная система вентиляции

Совмещенная система вентиляции – это сочетание естественной и принудительной систем. Этот вид организации воздухообмена наиболее популярен, так как сочетает преимущество каждой из систем.

Устройство совмещенной вентиляции предполагает наличие вытяжных шахт в стенах дома. Для технических помещений, таких как ванная, санузел, кухня, душевая комната предусмотрены независимые каналы. Из помещений воздушные массы выходят по каналам естественной вентиляции. Если встроить в вытяжную шахту вентилятор, то процесс удаления отработанного воздуха станет максимально эффективным.

Ознакомившись с особенностями каждой из систем, можно подумать, как правильно сделать вентиляцию в частном доме, учитывая особенности его размещения, расположение помещений внутри дома, их количество, а также материалов, использованных для строительства.

Устройство вентиляционного канала

Для частных домов система вентиляции устроена просто: канал в виде труб выводится на крышу или осуществляется присоединение к вытяжке. Если дом из дерева, то даже такая вентиляция не требуется. Ведь стены при этом способны «дышать», потому легко пропускают воздух в помещение.

Для квартир ситуация усложняется тем, что в подъезде все подсоединены к единому вентиляционному каналу. Чем ниже расположение квартиры, тем большая вероятность, что канал быстрее засорится.

Вентиляционный канал в стене

При засорении канала необходимо обеспечить принудительную вентиляцию. Такая искусственная вентиляция обеспечивается за счет установки в помещении вентилятора. Он встраивается в систему воздухообмена (отверстие вентиляционной шахты). При выборе вентилятора необходимо учитывать тот фактор, что устройство будет эксплуатироваться при условиях повышенной влажности.

Принудительная вентиляция в жилом доме

Незаконность установки вытяжки

Тем не менее, если ваш дом изначально спроектирован только под вытяжку с естественным побуждением, и у вас попались вредные соседи, то любая установка мощных аппаратов с механической принудительной циркуляцией, может оказаться незаконной.

Соседи могут сослаться на «Постановление правительства Москвы». Там есть такой двоякий пункт 3.4 «Об утверждении нормативов по эксплуатации жилищного фонда.»

Повернуть его можно в любую сторону. Наверняка подобные постановления есть и в других регионах. Так же есть еще статья 3.14.13.

Так что будьте внимательны с установкой вытяжных зонтов над плитами.

Хотя теми же правилами рекомендовано устанавливать обратные клапана на все вентиляционные решетки, во всех квартирах. То есть, как бы говорится, что это не вам запрещено ставить вытяжку, а всем другим необходимо позаботиться о себе на всякий случай.

Но тут уже вопрос, как кому повезет с соседями.

4 Выбор эффективного вентилятора

Выбрать агрегат для принудительной вентиляции в ванной комнате и туалете при многообразии конструктивного исполнения и различных технических характеристиках – задача не из простых. Они различаются, прежде всего местом установки. Канальные монтируются в воздуховоде, за шахтной решеткой. Радиальные размещают на выходе канала. Они имеют привлекательный эстетичный корпус.

Конструкция определяет производительность, шумность, место установки. Встречаются такие вентиляторы:

1. Осевой – захватывает воздух лопастями и направляет вдоль своей оси. Создает среднее по силе давление или меньше, применяется для бесканальных систем вентилирования.
2. Диаметральный – с рабочим органом барабанного типа. Производительность небольшая.
3. Центробежный – выполнен в спиральном корпусе. Производительность самая большая, шум создает также большой.
4. Центробежно-осевой – вобрал лучшие показатели иных типов. Небольших размеров, шумит несильно, производительность хорошая.

Выбирая вентилятор, ознакомьтесь с паспортом изделия. Прежде всего безопасность. Корпус обязательно влагозащитный, не пропускающий воду на электродетали. Степень защищенности обозначается кодом IP с двумя цифрами. Первая из них указывает на уровень защиты от попадания сторонних предметов, вторая – насколько прибор защищен от влаги. Для ванной берут вентилятор с IP45. Прямое попадание струи воды не принесет вреда таким вентиляторам.

Следующий показатель – производительность. Вентиляция обязана обеспечить 6–8-кратную смену воздуха. Узнать требуемую производительность просто. Сначала вычисляется площадь помещения, результат умножается минимум на 6, а лучше на 8. Например, площадь санузла 10 м2: выбирают вентилятор, дающий 60–80 м3 воздуха в час.

Выбирают изделие с малой шумностью. В небольшом помещении шум работающего прибора слышен очень отчетливо. Шумность определяется формой лопастей и скоростью вращения. Если подходит, выбирайте прибор больших размеров с малыми оборотами. Его шумность по сравнению с маленьким и высокооборотистым меньше, производительность аналогична. Имейте в виду: шумность не должна превышать 35 децибел, более высокий уровень раздражает психику.

Выбирая вентилятор, обратите внимание на производительность, бесшумность и степень влагозащиты корпуса

На современные вентиляторы дополнительно устанавливают устройства, повышающие функциональность. Среди них:

обратный клапан – перекрывает воздуху доступ в помещение из каналов;
датчик влажности – измеряет уровень пара в ванной, включает вентилятор;
датчик движения – прибор включается, когда в санузле находятся люди;
таймер – выключает вентилятор через время после использования выключателя;
шумоподавитель – устанавливается перед прибором для подавления шумов.

5 Как сделать вентиляцию в ванной и туалете

Вентиляция большого городского дома обходится, в большинстве, без дополнительных воздуховодов. В нише общего шахтного канала, если он размещается сразу за стеной санузла, монтируют вентилятор. В случае размещения канала за стеной туалета и наличия перегородки с ванной поступают по-другому: устанавливают вентиляционные решетки с обеих сторон стены.

Возможно использование комбинированного варианта. Отверстие для вентиляции в ванной обычно позволяет установить вентилятор. Если его поставить, произойдет взаимодополнение принудительной и естественной систем – самый оптимальный вариант. Но если канал вентиляции далеко, его нужно подвести в вентилируемое помещение.

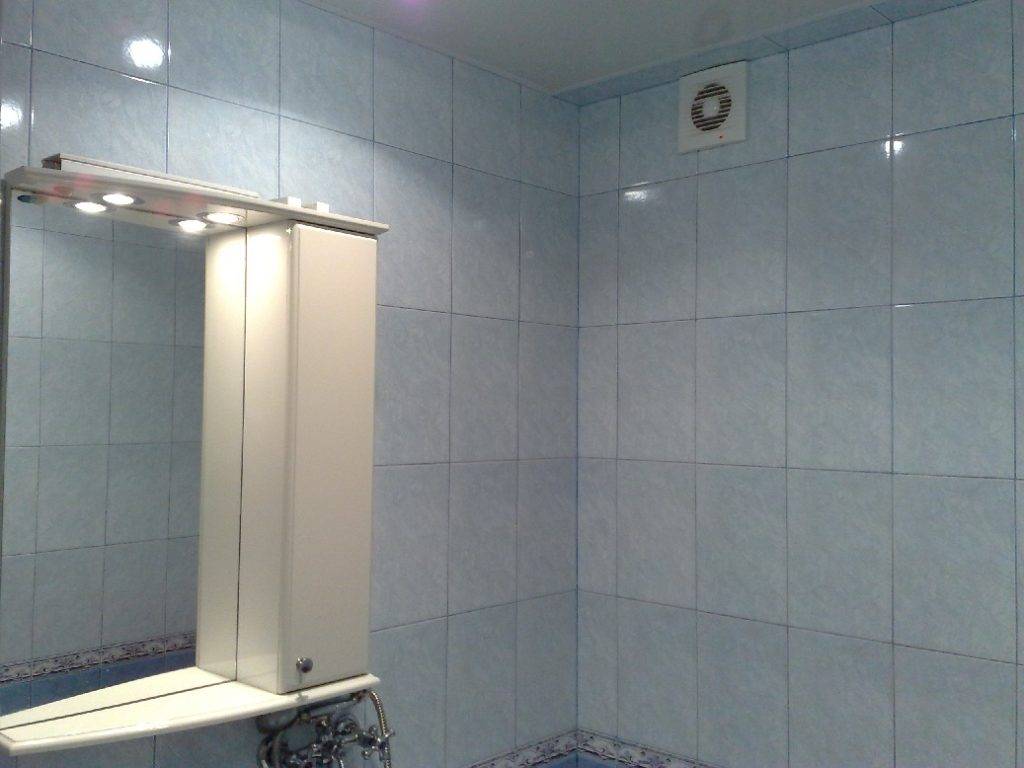

Лучший вариант — комбинированный (в вентиляционное отверстие устанавливается вентилятор)

Для этого используются короба. Они бывают прямоугольными, круглыми или гофрированными. Пластиковые короба прямоугольной или круглой формы предпочтительнее: они плохо проводят шум от вентилятора, воздух не встречает сопротивления на своем пути. Гофрированные могут быть жесткими или мягкими. Их используют в местах, сложных для подвода или на небольших расстояниях.

Монтаж вытяжки требует соблюдения правил:

ее размещают на противоположной от входной двери стене, как можно выше: установка в стену с дверью снижает циркуляцию;
узкое канальное отверстие расширяют перфоратором, в широкое ставится пластиковая труба;
вентилятор полностью утапливают в шахту, крепят дюбелями, саморезами, герметиком и закрывают решеткой;
электропроводку выполняют закрытой: прячут в стену или короб.

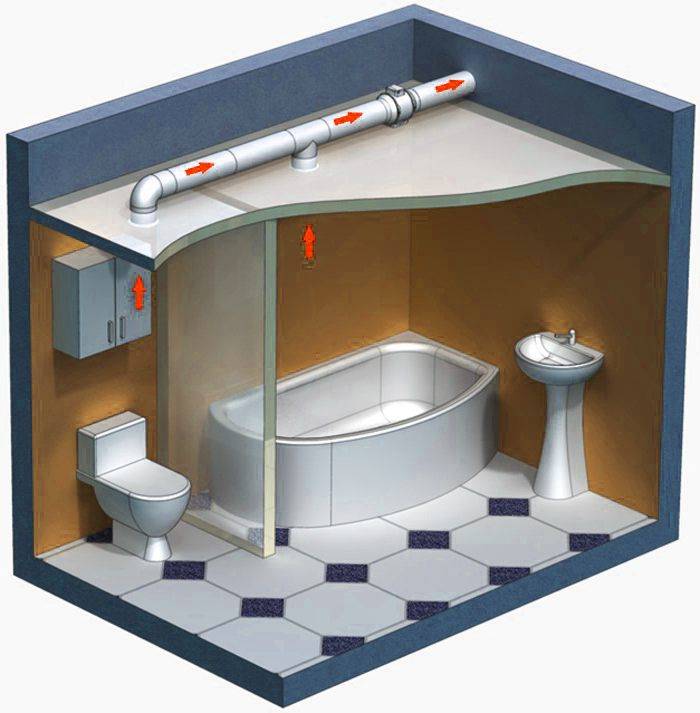

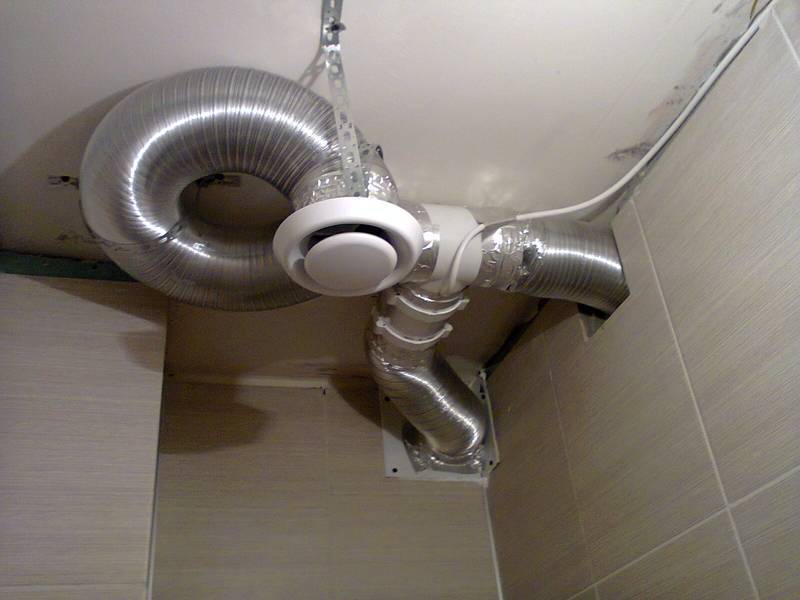

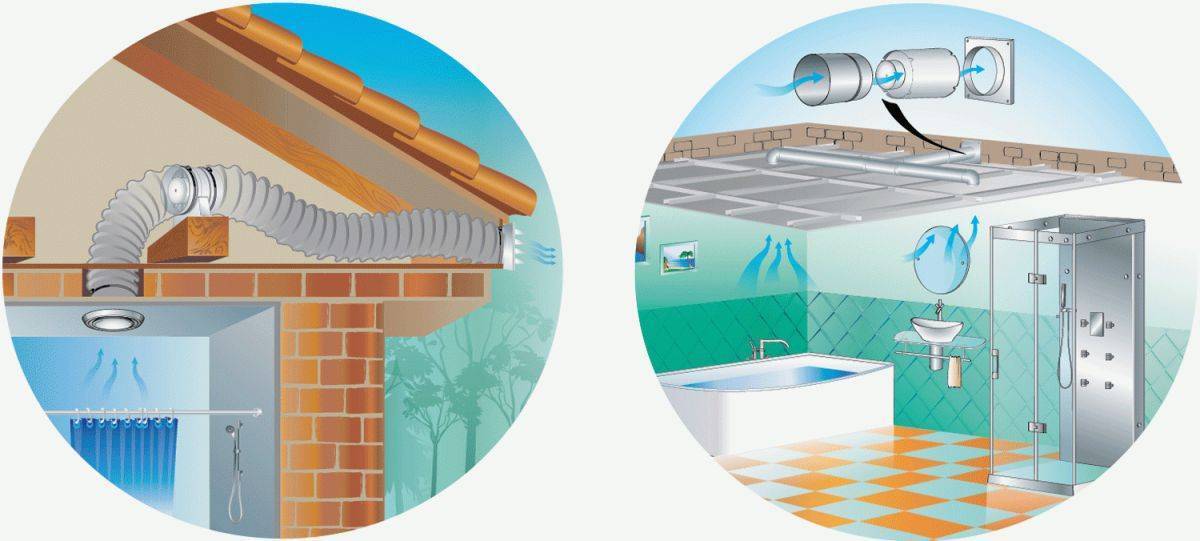

В ванной часто можно встретить подвесные, натяжные или фальш-потолки. Вентиляция в санузле проектируется и устанавливается до устройства потолка. Если отверстие в шахту размещено ниже подвесного потолка, следует задуматься о вентиляции пространства. Воздушный поток между потолками обеспечит решетка недалеко от вентиляционного отверстия. Если вход в шахту размещается выше фальш-потолка, вырезают несколько вентотверстий, в одном из них размещают вентилятор.

Важность предварительных расчетов

Необходима вентиляция душевой, если она установлена в бетонной постройке или в деревянном доме. Она предотвращает негативное воздействие повышенной влажности на целостность сантехнического оборудования и строительных материалов.

Необходимо следовать нормам СНиП, которые послужат безопасной эксплуатации комнаты в будущем. Перед тем как своими руками оснащать вентиляцией помещение, необходимо иметь чертеж душевой кабины, а также имеющихся в помещении раздевален.

Удаление избытка влаги способствует увеличению срока службы всех металлических сантехнических приборов и некоторых строительных материалов. Для нормального самочувствия человека влажность не должна превышать 65%. При завышении этого показателя пребывание в душевой кабине может негативно отразиться на здоровье ее посетителя.

В нормах СНиП вводится понятие «кратность воздухообмена». Оно представляет собой отношение объема поступающего или убывающего в комнату воздуха к объему самого помещения. Минимальный показатель по СНиП – 50 м3/час. Для общественных душевых – 75 м3/час.

Минимальный показатель «кратности воздухообмена» по СНиП в общественной душевой — 75 м3/час

Монтаж

Всё начинается с подготовки отверстия, куда будет устанавливаться оборудование. Если это отверстие в шахту многоэтажки, его нужно очистить и сверить размеры с диаметром прибора. Если же планируется канальная конструкция – её сооружают согласно выбранной схеме и расчетам.
К отверстию подводится электропроводка (пропускать провода лучше под трубой, вплотную к ней, а не внутри, чтобы не было препятствий для монтажа оборудования).
Далее с вентилятора снимается крышка, прибор примеряется. Находятся отверстия для проводов (иногда нужно выломать подготовленные пластиковые ушки).
На стену вокруг отверстия и на корпус прибора, в месте примыкания к стене, наносится клей «жидкие гвозди». Его должно быть достаточно, чтобы закрепить прибор, но не много, чтобы не вылез по бокам.
Вентилятор вставляется на свое место и прижимается в течение нескольких минут, пока схватывается клей.
Подключается электропитание (в коробке прибора есть клеммы). Распространённая схема подключения – через выключатель. Общая фаза лампочки и вентилятора идёт на выключатель (можно сделать свет и вентиляцию отдельно двухклавишным выключателем). Ноль лампочки и вентилятора также делается общим. Заземление – обязательное условие во влажном помещении!
Устанавливается противомоскитная сетка.
Крышка прибора закручивается на своё место, обычно четырьмя саморезами.

Если нужно поставить вентилятор с таймером или гигрометром, нужно пустить дополнительную жилу фазы, которая будет постоянно подключена к вентилятору, минуя выключатель.

Кухонные вытяжки

Вытяжка – это важный элемент вентиляции на кухне. Сегодня вытяжка является модным аксессуаром. Она избавляет атмосферу кухни от влаги, неприятных запахов, газа и жировых испарений.

Сегодня кухонная вытяжка выполняет не только практическую, но и эстетическую функции

Активные. Соединяются с общедомовой вентиляционной шахтой или выводятся непосредственно на улицу.
Пассивные. Выполняют функцию фильтра. Поглощают воздух из кухни, очищают его от примесей и выпускают обратно. К вентиляции не подключаются.

Вытяжки различаются по мощности. Если объем кухни большой, пища готовится часто и много, нужно приобретать мощное оборудование. Вытяжка работает от электропитания. Ее можно включать и выключать самостоятельно, регулировать тягу.

Подготовка к монтажу

Правильная вентиляция с самого начала хорошо продумана. Ошибки, допущенные в вычислениях, тогда будут практически невозможны или слишком дороги для исправления. Лучше делать все с самого начала.

Для облицовки цоколя можно использовать самые разнообразные материалы. Нет никаких специальных строительных стандартов. Но конструкция вентиляционной системы или свайного фундамента должна быть рассчитана в соответствии с весом СНиП и ГОСТа. Иначе дом не продержится долго, или в нем будет просто неудобно жить.

При проектировании системы вентиляции дома важно учитывать это:

Наличие плиты или камина в комнате.
Каждый номер и коттедж в целом.
Население.
Необходимость и тип воздушных фильтров, которые должны быть встроены в систему.
Индивидуальные архитектурные особенности здания и многое другое.

На кухне воздух должен быть заменен со скоростью 60-100 м3 /ч в зависимости от типа плиты. А если это газовая плита, то ее необходимо менять из расчета не менее трех раз в час на объем кухонного помещения. В ванных комнатах и туалетах скорость воздухообмена должна составлять 25-50 м3/час.

Для внутренних стоков вентиляция должна осуществляться отдельно с помощью вентиляционной трубы от общей стояковой трубы. Также рекомендуется, чтобы вентиляционный канал над кухонной плитой работал отдельно. А суммировать проток из него и ванную в одну шахту не получится. Это может привести к утечке канализации «амбра» на кухню.

При подготовке конструкции также необходимо учитывать размеры и мощность вентиляционных каналов, мощность системы отопления и размеры вентиляторов. Вам нужно вычислить множество параметров. И все они должны быть точными и безупречными, иначе эффективность вентиляции будет не такой, какой мы хотим.

Однако проектирование вентиляции для большого дома лучше всего заказывать у специалистов в этой области с соответствующей инженерной квалификацией. Здесь цена ошибки может быть слишком высокой.

Что необходимо для установки вентилятора

Перед началом работ необходимо провести подготовку. Для этого производится чистка канала от пыли и паутины. Изнутри можно прочистить шахту специальным ершиком. Порой жители верхних этажей в вентиляционную шахту сверху опускают гирю, подвязанную на веревочке. Но лучше всего обратиться за помощью к специалистам. Принудительная вентиляция в ванной делается только для исправно функционирующей шахты.

При установке канального вентилятора необходимо приобрести:

вентилятор;
воздуховод;
клей;
саморезы;
кабель;
выключатель двухполюсный;
силиконовый герметик.

Воздуховод предусматривается, когда вентиляционный канал расположен через одно или несколько помещений от ванной. При наличии вентиляционного канала в ванной комнате устанавливается только осевой вентилятор. Если ванная комната и туалет являются раздельными помещениями, то между ними в вентиляционном проеме устанавливается специальная решетка (с двух сторон).

Как сделать своими руками: инструкции и правила

Часто в конструкции пластикового окна сами производители предусматривают такой режим. Однако более дешёвые или старые модели могут его не содержать. Поэтому требуется организация такой возможности самостоятельно. Все работы выполняются просто, если при этом придерживаться приведённых инструкций и правил.

Как установить гребёнки самостоятельно?

Чаще всего у пластиковых окон всего три главных режима: закрытое полностью, на проветривании по фиксированным углам, открытое с полным открытием створки. Ручка обретёт дополнительные положения, которые позволят устанавливать окно в вертикальном положении под меньшими углами, после монтажа гребёнки.

В любом специализированном магазине продаются подобные приспособления.

Инструкция по установке гребёнки:

На оконной ручке специальная накладка поворачивается под прямым углом, чтобы открылись винты. Их необходимо раскрутить, отсоединить от рамы ручку.
Фиксирующий шток прикладывается к месту крепления ручки, которую затем прикручивают в прежнем положении.
К окну прикладывается по отношению к положению штока гребёнка с отметкой мест её фиксации.
Саморезами прикручивается к точкам на оконной раме.

ВниманиеСпециалисты считают способ организации микропроветривания самым простым в выполнении и самым экономным

Монтаж климатического клапана

Для установки климатического клапана потребуется такой набор инструментов и приспособлений:

нож канцелярский;
линейка;
маркер;
отвёртка с крестовой насадкой.

Инструкция по установке климатического клапана:

Оконная створка должна быть открытой и желательно зафиксированной в таком положении. Канцелярским ножом в местах, где будет фиксироваться климатический клапан, на створке окна и его раме срезается частично уплотнитель.
В наборе к специальному клапану есть 3 заглушки и прокладка, которую устанавливают на клей в месте выполненных срезов.
Затем требуется прочная фиксация клапана на прокладке, вкручивание саморезов сквозь кронштейн для большей надёжности.
Уплотнитель поместить в образовавшемся между кронштейнами пространстве (что такое уплотнение на пластиковых окнах, читайте здесь, а о том, как грамотно произвести замену уплотнителя на пластиковых окнах, рассказано тут).

Воздух будет проходить сквозь щель, которая возникает в такой конструкции между уплотнителем и клапаном.

Комнаты подлежащие оборудованию вентиляционными каналами

Наиболее важно организовать вентиляционные каналы в тех помещениях, где воздух подвержен загрязнению. Для частного дома, это в первую очередь кухня, санузлы, кладовые, а также индивидуальный тепловой пункт (ИТП), гараж. В ванной воздух, как правило, переувлажнен и нужно постоянно проветривать комнату, чтобы избежать появления конденсата и грибков

В кухне во время приготовления еды в воздух попадают частички жира, влаги и копоти, которые также необходимо устранять

В ванной воздух, как правило, переувлажнен и нужно постоянно проветривать комнату, чтобы избежать появления конденсата и грибков. В кухне во время приготовления еды в воздух попадают частички жира, влаги и копоти, которые также необходимо устранять.

В жилых помещениях – спальнях, детских, гостиных – вентиляция также необходима. Однако здесь она может быть организована и естественным путём. Это достигается за счёт неплотных дверных коробок (с просветами между полом и дверью) и специальных клапанов на окнах, которые обеспечивают поступление воздуха с улицы без открывания форточек.

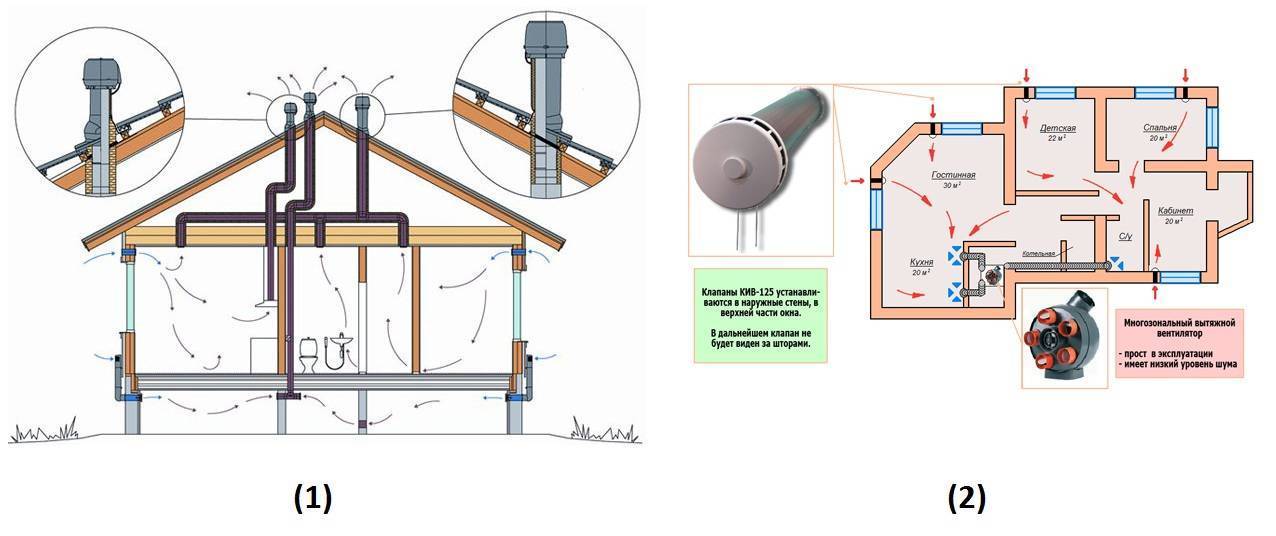

Схемы вентиляции: 1) с использованием дефлекторов, 2) с использованием клапанов

Дополнительные помещения

вентиляция котельной

ИТП (индивидуальный тепловой пункт) – располагается, как правило, в цокольном этаже. Для обеспечения воздухообмена, необходимо знать модернизацию котла:
- Твердотопливный (дрова, уголь).
- Жидкотопливный (дизельное топливо).
- Газовый (природный газ, газгольдер).
В любом случае есть общие требования конструкции ИТП:
- Выход отработанных газов должен производиться через отдельную систему воздуховодов из нержавеющей стали (сандвич).
- Обязательно наличие оконного проёма.
Гараж – располагается, как правило, в пристройке или цокольной части.

Обязательным условием является наличие местного отсоса от выхлопа и принудительной приточно-вытяжной вентиляции.

Дополнительные опции вентиляторов

Установка принудительной вентиляции в помещении санузла может быть дополнена функциями механических вытяжек:

Таймер. Устанавливается для того, чтобы регулировать время работы вентилятора, обеспечить функционирование механизма после выключения света даже, если в помещении уже никого нет. Также можно задать программу, по которой вентилятор будет включаться через определенные промежутки времени для проветривания.
Датчик влажности. Устройство будет срабатывать на повышение уровня влаги в воздухе каждый раз, когда оно будет превышать допустимые нормы. Таким образом, вентилирование будет производиться автоматически только при необходимости. После снижения влажностного показателя механизм отключится самостоятельно.
Датчик движения. Механизм реагирует на движение внутри помещения. Вентилятор включается всякий раз, когда человек заходит, совершает какие-либо действия. Выключается при отсутствии движения спустя определенное время.
Обратный клапан. Предотвращает проникновение воздуха из вентиляционного канала обратно в помещение санузла, когда нет движения воздухопотока или, когда вентилятор не работает.
Дисплей. Дорогостоящие модели вентиляторов могут оснащаться дисплеем, на который выводятся данные о температуре, уровне влажности, время работы и т.д.
Часы. Также могут выводиться на дисплей внешней панели вентиляторов. Опция никак не влияет на функционирование прибора, но может пригодиться, когда необходимо строго следить за временем в условиях его нехватки, например, утром.

Основные правила монтажа

При установке вентилятора в ванной и туалете необходимо:

располагать устройство напротив двери под потолком. При этом сделать в двери небольшую щель от пола (примерно 2 см). Если под дверью не предусмотреть щель, то эффективность работы вентилятора сводится к нулю;
обеспечить вентилятор от попадания внутрь воды;
пластиковый короб монтировать с помощью специальных креплений;
для сложных участков использовать гофрированный вентиляционный короб. Он, при этом, может быть мягким или более жестким.

Основные этапы по которым будет производиться работа:

подготовка;
монтаж вентилятора и короба;
электрическая разводка кабеля;
проверка работоспособности устройства.

Подготовка, которая заключается в чистке вентиляционного канала, была описана выше. Затем подготавливается отверстие под вентилятор. Проем для устройства расширяется с использованием болгарки, зубила и молотка. Отверстие должно быть такого размера, чтоб вентилятор «утопал» в нем. Снаружи должна быть видна только решетка. Вентилятор крепится жидкими гвоздями, клеем или дюбелями. Кроме этого, используется герметик для шумоизоляции работы устройства.
