Как правильно сделать вентиляцию в бане: схемы и устройство своими руками

Виды естественной вентиляции бани

Задачи вентиляции бани и чем она отличается от вентиляции других помещений мы уже выяснили, теперь пора рассказать, какими способами их можно достичь. Способы зависят от архитектурных особенностей помещения и ваших предпочтений.

Вначале нужно вспомнить уроки физики из школы. Вентиляция помещений происходит за счет разности плотности воздуха на улице и в помещении. Нагретый воздух имеет меньший вес и поднимается вверх, холодный воздух тяжелее и опускается вниз, происходит так называемая конвекция. Соответственно, для того чтобы помещение вентилировалось, горячий воздух должен иметь возможность уходить, а холодный поступать, нужны входные и выходные отверстия. Это могут быть обыкновенные щели в окнах и дверях или специально сделанные вентиляционные отверстия.

Как правильно сделать вентиляцию в бане: схемы и устройство своими руками

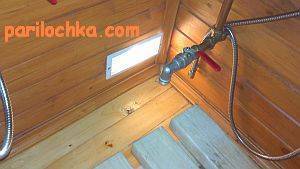

Вариант вентиляционного отверстия в русской парной

Как правильно сделать вентиляцию в бане: схемы и устройство своими руками

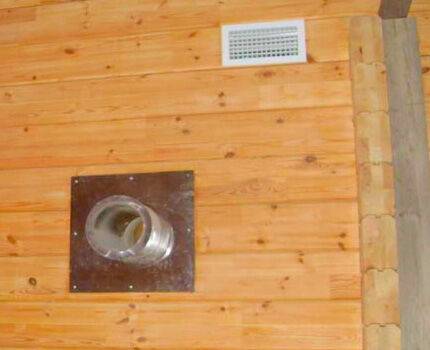

Вентиляционное отверстие в бане

В интернете можно встретить утверждения, что эти отверстия должны обязательно иметь одинаковые размеры, в противном случае вентиляция не работает или «дует не в ту сторону». Так могут говорить только те, кто прогуливал уроки. Соотношение размеров входа и выхода воздуха на работоспособность вентиляции никак не влияет.

Как правильно сделать вентиляцию в бане: схемы и устройство своими руками

Вентиляционное окно квадратной формы

Если выходное отверстие, к примеру, может выпустить в час только 1 м3 теплого воздуха, то ровно такое же количество попадет в помещение холодного, какие бы размеры ни имело входное отверстие, и наоборот. А эффект обратной тяги получается в случае ветрового подпора или при полном отсутствии поступления свежего воздуха. В первом случае сильный внешний ветер «загоняет» воздух в помещение, во втором случае после выхода воздуха в помещении образуется небольшой вакуум, который обратно втягивает воздух в помещение. Нельзя сказать, что вентиляция полностью отсутствует, просто она становится циклической и работает по принципу «туда-сюда». Конечно, эффективность такой вентиляции приближается к нулю, воздух немного двигается лишь поблизости отверстий.

Как правильно сделать вентиляцию в бане: схемы и устройство своими руками

Вентиляция в бане и ее эффективность

И с этими явлениями понятно, теперь рассмотрим конкретные виды естественной вентиляции бани. Начнем от самых простых и закончим более сложными.

Общие принципы

Можно расслабиться в несвежей парной, где кислорода мало, а пар утомляет? Вопрос риторический. К счастью, вентиляция в бане своими руками устраивается легко и без особых затрат.

Есть несколько причин, по которым следует обратить особое внимание на вентиляцию: во-первых, влажное пространство требует сквознячка, чтобы хорошо просушивать его между рабочими периодами. Во-вторых, при процедурах хорошая вентиляция увеличивает удовольствие от пара, поскольку он насыщен кислородом, а холодный потный воздух вовремя удаляется

Во-вторых, при процедурах хорошая вентиляция увеличивает удовольствие от пара, поскольку он насыщен кислородом, а холодный потный воздух вовремя удаляется.

Современные строительные элементы, материалы повысили герметичность помещений на порядок. Это ответ на вопрос, почему наши деды не заморачивались в своих баньках устройством особой вентиляции. Отверстие под потолком для просушки было и остаётся единственным её элементом. Приток свежего воздуха обеспечивали не плотность самого сруба, пола, дверей, окошек.

Прежде чем заняться вентиляцией в новой или реконструируемой бане, надо учесть такие факторы.

Пространственная ориентация

Преобладающие ветры существенно влияют на удаление отработанного воздуха. Приток всегда должен быть организован со стороны давления воздушных масс, выходное отверстие – с противоположной.

Логика проста: строение создаёт препятствие ветру, за ним образуется зона разряжения, которая усиливает естественную вентиляцию, помогает отработанному воздуху быстрее покинуть парную. Конечно, свободному выходу не должен мешать скат кровли, другие препятствия.

Способность нагреваться

Система вентиляции не будет работать, если баня плохо прогревается.

Причины:

  • Мощность печи не соответствует размерам помещения.
  • Вентиляция производит повышенный воздухообмен.
  • Слишком высокие потолки.
  • Плохая теплоизоляция, особенно пола.
  • Непригодные материалы внутренней отделки.

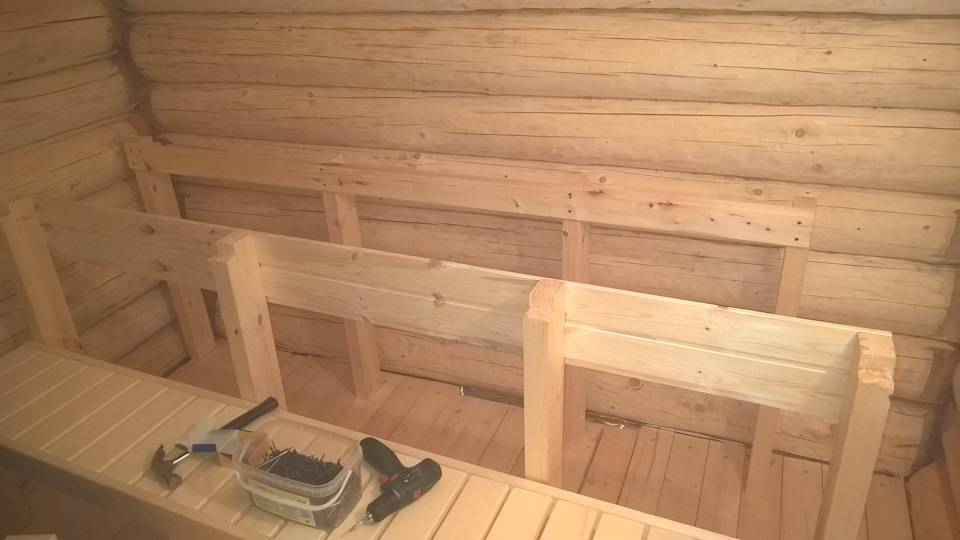

Неполная просушка пространства и материалов под полком также потребует дополнительного тепла для прогрева. Двери, окна должны быть теплосберегающими. Керамическая плитка на полу и стенах всегда будет холодной на ощупь, конденсировать пар.

Нормативная база

Не стоит придумывать, как правильно сделать вентиляцию в бане: всё давно придумано. В 6 разделе «Методические рекомендации по проектированию бань от 30.12.1993» говорится (с отсылкой к соответствующим СНиПам) о вентиляции.

Приводятся данные о кратности воздухообмена. Это отправная точка для правильного расчёта диаметров воздуховодов. Также стоит привести исходные данные для теплового расчёта, при которых вентиляция работает корректно.

Нюансы проектирования вентиляции

Для бани, как для никакого другого строения, крайне важна эффективная вентиляция. Особенно это актуально для парилки. Если в проектировании будут допущены ошибки, температура в помещении будет резко понижаться, что приведет к дискомфорту и перерасходу топлива. Но это не самое страшное.

При недостатке приточных масс концентрация углекислоты в воздухе быстро повысится, а это уже прямая угроза здоровью и даже жизни.

Как правильно сделать вентиляцию в бане: схемы и устройство своими рукамиВентиляция вытяжного типа функционирует благодаря тому, что вентилятор, расположенный в вытяжном отверстии, вытягивает из комнаты загрязненный воздух. В результате возникает разряжение и воздушные массы с улицы затягиваются внутрь

Именно поэтому грамотное проектирование банной вентиляции считается очень важным. Нужно понимать, что заниматься этим нужно никак не в ходе строительства, а хуже того после начала эксплуатации здания. Вентиляционная система всегда рассчитывается на этапе проектирования бани.

Это объясняется необходимостью проложить систему воздуховодов и вентиляционных коробов, чтобы обеспечить эффективный воздухообмен.

Причем эти элементы должны присутствовать не только в парной, но и во всех банных помещениях: душевой, моечной, раздевалке и т.д. Эффективность банной вентиляции зависит от двух определяющих факторов. Первый – количество и размеры вентотверстий.

Все это определяется исключительно объемом помещения

Важно понимать, что расчетные размеры отверстия должны быть максимальными. Для его изменения впоследствии монтируется регулируемая решетка

При определении размеров отверстий используются специальные формулы. Однако можно высчитать усредненное значение. Проем для вентиляции должен иметь площадь 24 кв. см на каждый кубометр площади обслуживаемого помещения.

Это справедливо для приточного отверстия. Вытяжной проем должен иметь несколько больший размер, что обеспечит хорошую тягу

Важно не ошибиться и не сделать приточный проем слишком большим

В этом случае комната будет очень плохо прогреваться, что приведет к неоправданному перерасходу энергоресурсов. Если же проемы будут слишком маленькими, есть опасность, что влажность и концентрация угарного газа будут постоянно повышены. Именно поэтому желательно, чтобы расчеты были проведены компетентным специалистом.

Как правильно сделать вентиляцию в бане: схемы и устройство своими рукамиТип вентиляционной системы выбирается в зависимости от материала, из которого возведено строение. для деревянных и брусовых бань может быть достаточно естественной вентиляции

Второй фактор, определяющий эффективность системы, это взаимное расположение проемов

Поскольку любая вентиляционная система работает по принципу замещения воздушных масс, крайне важно получить возможность регулировать эти потоки. Это можно сделать путем грамотного выбора места для вытяжных и приточных проемов относительно друг друга или относительно отопительных приборов

Кроме того, нужно учитывать и специфику бани. Здесь особенно важна комфортная температура, которая может быть достигнута только при отсутствии резких «горизонтальных» перепадов температуры. Они ощущаются при переходе из комнаты в комнату.

По вертикали воздушные потоки тоже должны перемещаться максимально мягко, чтобы температура около пола была примерно одинаковой с той, что на уровне головы стоящего человека. Иначе неизбежен дискомфорт.

Виды

На сегодняшний день выделяют три разновидности вентиляции в сауне. Рассмотрим каждый из них более подробно.

Естественная

Происходит благодаря перепадам давления в помещении и на улице. Отличается небольшими затратами на монтажные работы, а также простотой в эксплуатации. Осуществляется это следующими способами:

За счет ветрового напора, что представляется возможным только в постройках, сделанных из сруба. Давление воздуха внутри помещения возникает из-за мощных порывов ветра, которые создают на подветренной стороне существенное разряжение воздуха. Движение воздуха внутрь и наружу происходит через зазоры, имеющиеся между бревнами.

Недостаток такого вида вентиляции заключается в том, что регулировать ее невозможно, что непосредственно отражается на температуре внутри бани.

В результате сильного ветра возможны сквозняки, что также причиняет не меньше неудобства для отдыхающих.

Благодаря аэрации. Смысл ее заключается в проникновении воздушных масс непосредственно с улицы через низ помещения, в котором находятся специальные отдушины. Уличный воздух, попадая в сауну, выдавливает сверху горячий поток и направляет их в воздуховод. Такая система вентиляции сауны прекрасно подходит для помещений с очень горячим воздухом и большим количеством пара. Циркуляция кислорода здесь происходит очень быстро.

Популярные статьи  Что такое приточная вентиляция и как правильно её обустроить

Механическая

Обустраивается лишь в том случае, когда приточную вентиляцию в сауне сделать невозможно. Именно поэтому она еще называется принудительной. Состоит она из довольно дорогостоящих элементов: охладителей, нагревателей, вентиляторов и фильтров для воздуха.

Чтобы достичь выхода обработанного воздуха из помещения, при принудительной вентиляции в сауне применяют вытяжные вентиляторы, на которых обязательно монтируют фильтры.

Применяют такой вид вентиляции в очень больших помещениях, где есть бассейны, душевые кабинки и огромное количество посетителей. Она делает воздух чистым от пара, пота и неприятных запахов в течение короткого времени.

Используя механическую вентиляцию, применяют принудительный приток кислорода. Достигается это за счет очень сложной системы, имеющей такие составляющие:

  • Приточную камеру.
  • Механизмы, уменьшающие количество шума.
  • Диффузоры.
  • Обратные клапаны.
  • Распределительные решетки.

Чтобы приточный воздух был комфортным при попадании внутрь помещения, его предварительно очищают и подогревают.

Комбинированная

Применяется в банях только в том случае, если это обусловлено непосредственно особенностями их строения. Так, сауна, находящаяся в доме и граничащая тремя своими стенами с общим жильем, не может иметь естественной вентиляции. При этом расположить входные и выходные отверстия по всем правилам не удастся. Поэтому, соблюдая нормы, разрешается оборудовать приточное отверстие на высоте не меньше 20 см от пола, а вытяжное размещается на той же стене на аналогичном расстоянии от потолка.

Принцип действия такого воздухообмена заключается в попадании холодного воздуха в помещение, прохождение его через печь, нагрев и циркуляцию по всей сауне.

Обязательно на всех отверстиях при этом устанавливают задвижки, регулирующие поток.

Минус такой системы заключается в довольно сильной скорости и количестве воздушных масс.

В некоторых случаях приточный канал монтируют не под каменкой, а над ней. Выходное отверстие при этом размещают на противоположной стороне на несколько сантиметров выше. Так удастся снизить воздушный поток, но существуют рис недостаточного его количества. Чтобы избежать этого, в выходном канале дополнительно устанавливают вентилятор.

Вентиляция в парной в русской бане

Русская баня отличается от сауны принципом работы парной, способом протопки и вентиляции. Топилась банька «по-черному» и «по-белому». В первом варианте печь топилась, выложенные поверх очага камни раскалялись, сгоревшие угли выгребались и уносились, жар шел от камней, отток воздуха происходил через дверь или окно. Во втором варианте печь работала во время парки, дым выходил через дымоход, через него уходил и лишний жар. В современной бане кроме дымохода используются дополнительные выходы.

Вариантов множество: в готовом помещении парной вывод отдушины соединить с уже имеющимися воздуховодами, через другие помещения, когда проводка идет внутри дома, вывести отдельную трубу на улицу, просверлив отверстие в стене.

Расположение отверстий варьируется в зависимости от желаемого результата: вытяжка пониже – быстрее поднимается температура, повыше – лучше циркуляция воздуха.

Чтоб правильно сделать вентиляцию в парилке в любом варианте, отверстий будет не меньше трех:

  • входное отверстие – приток воздуха
  • вытяжка – самотечная или принудительная
  • дымоход

Форма проемов абсолютно не несет никакой функциональной нагрузки, важна площадь. Количество тоже хорошо, но правильные расчеты потоков воздуха может сделать только специалист, причем индивидуально каждое помещение: расположение печи, объем, используемое топливо, количество лавок.  В общем, я сам не заканчивал физмат, думаю, ты тоже. Будем по-старинке.

Как правильно сделать вентиляцию в бане: схемы и устройство своими руками

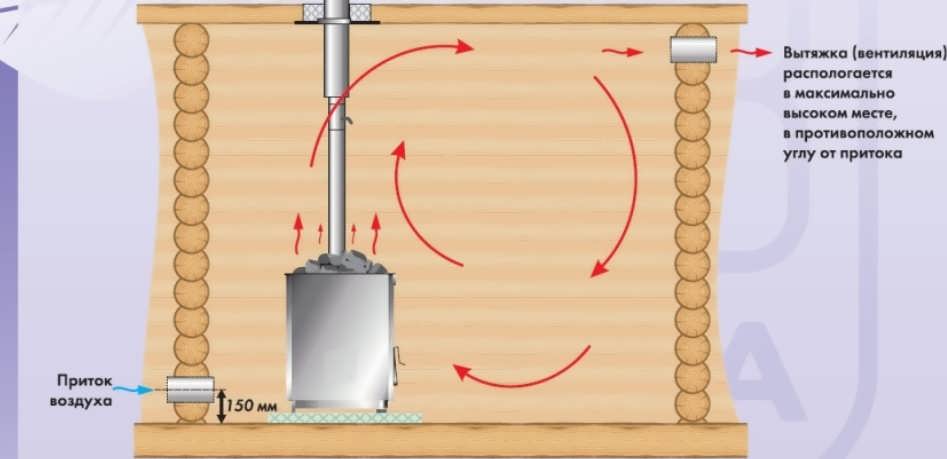

Схема вентиляции бани

Как сделать вентиляцию в бане своими руками

Исходные данные. Архитектурные особенности бани не предусматривают поступление воздуха через щели пола, двери, окно или топку печи. Нужно делать отверстия как для входа, так и для выхода воздуха. Внутренняя и внешняя обшивка стен отсутствует, баня построена из пиленого бруса.

Шаг 1. Определитесь с местом расположения входного и выходного каналов.

Мы уже упоминали, что входной канал лучше располагать около печки на расстоянии примерно 20 сантиметров от уровня пола. Выходной канал по диагонали под потолком. Такое положение входного и выходного отверстий обеспечит распределение воздушных потоков по всему объему помещения. Кроме того, входной воздух не будет охлаждать половое покрытие. Каналы должны быть легкодоступными. Есть рекомендации делать выходное отверстие в потолке. Мы противники такого решения, влажный воздух непременно нанесет большой ущерб всей стропильной системе.

Вытяжное отверстие под потолком

Шаг 2. Закупите или сделайте самостоятельно решетки и клапаны.

Они могут быть различных размеров и геометрических форм: круглыми, квадратными или прямоугольными. При этом учитывайте материалы будущей обшивки внешних и внутренних стен, продумайте, как декоративные решетки будут к ним крепиться.

Вентиляционная решетка деревянная для бани

И еще один момент – с внешней стороны бани отверстия также должны закрываться. Причем, закрытие должно быть максимально герметичным, не допускать попадания на венцы сруба влаги от дождя или снега.

Шаг 3. Проделайте отверстия в стенах.

Вентиляционное отверстие

Наиболее трудоемкая операция, придется работать вручную. Предварительно в размеченных местах нужно по периметру просверлить отверстия. Чем они плотнее друг к другу расположены, тем легче потом выдалбливать древесину. Когда отверстия высверлены, берите в руки долото, стамеску и молоток и начинайте разрушать оставшиеся межу отверстиями перемычки бруса. Отверстия под вентиляцию следует сделать на 1-2 см по периметру больше, чем вставляемая труба. Дело в том, что потом эту трубу нужно изолировать для предупреждения появления конденсата на деревянных конструкциях.

Долото

Пользуйтесь только острым долотом и стамеской – брус придется рубить поперек волокон, это довольно сложно. Если толщина бруса составляет 20 сантиметров, то лучше половину глубины отверстия проделывать изнутри бани, а вторую половину снаружи. Если у вас есть большой опыт пользования бензиновой пилой, то можно отверстие выпиливать. Но сразу предупреждаем, что работать в таких условиях бензиновой пилой очень опасно. Пилить придется концом шины, во время захватывания дерева нижней частью цепи пилу будет вырывать из рук. Такой способ пользования пилой категорически запрещается правилами техники безопасности, помните об этом.

Если есть необходимость развести входное отверстие в стене и в бане, то покупайте трубу с коленом. Желательно пользоваться не круглыми трубами, а прямоугольными, они занимают меньше места под обшивкой внутренних стен парной.

Алюминиевая труба прямоугольная используется для создания вентиляционных трубопроводов

Места стыков колена и трубы обязательно герметизируйте силиконом и для надежности обматывайте скотчем.

Скотч металлизированный

Шаг 4. По периметру отверстий уложите фольгу или полиэтиленовую пленку и минеральную вату, слой ваты должен быть плотным, без пропусков. Края отверстия абсолютно ровными сделать не удастся, внимательно следите, чтобы гидроизоляция не повредилась об острые выступы бруса.

Шаг 5. Вставьте трубы в отверстия в срубе. Входить они должны с небольшим усилием, довольно плотно. Для того чтобы повысить надежность герметизации и крепления, обязательно по периметру отверстия и трубы пройдитесь пеной. Монтажная пена ликвидирует все невидимые пропуски теплоизоляции между трубой и стеной и прочно зафиксирует ее в нужном положении.

Рекомендуем запенивать отверстия и после обшивки стен, пена устранит зазоры между стеной и паробарьером. Во время расширения пены паробарьер плотно прижмется вокруг неровного отверстия, все возможные небольшие повреждения автоматически закроются.

Вентиляционное отверстие

Трубу на вытяжку можно и не изолировать, по ней выходит теплый воздух. Но мы советуем на всякий случай сделать все операции и для нее. Во-первых, времени и денег потеряете немного. Во-вторых, сделаете дополнительную и надежную защиту от проникновения к деревянным конструкциям атмосферной влаги.

Кода оба отверстия подготовлены, можно начинать обивку стен и устанавливать декоративные решетки с регулируемыми пропускными параметрами.

Декоративные заслонки

Ошибки сооружения вентиляции

Если учесть все тонкости устройства системы вентилирования, то результат будет радовать не одно десятилетие. Но, часто неопытные мастера допускают досадные ошибки, которые прямо влияют на качество процедур и настроение отдыхающих в сауне/бане.

Популярные статьи  «Умный» монтажный пистолет – уникальная разработка и незаменимая вещь для строителя

Наиболее распространенная ошибка – планировка схемы укладки воздуховодов по завершении строительства. Это самое неприятное, ведь такие работы следует делать еще в самом начале. Тогда не только все удобно будет монтировать, но и легко скрыть коммуникации, задекорировав их.

Как правильно сделать вентиляцию в бане: схемы и устройство своими рукамиИзлишняя герметичность стен и пола может привести к тому, что в скором времени они будут требовать замены

Во-вторых, излишняя герметичность помещения может сослужить отнюдь не лучшую роль. Так, если под дверью нет зазора хотя бы в 2-3 см, окна и отверстия для притока, то в такой парилке можно задохнуться. Это крайне неудачный вариант.

Третья ошибка, допускаемая при обустройстве системы вентиляции – проделывание только вытяжного отверстия под потолком. Оно обеспечит эффект парника, когда воздухообмен не происходит. Чтобы вдохнуть глоток свежего воздуха, предстоит открывать окно или двери.

Как правильно сделать вентиляцию в бане: схемы и устройство своими рукамиВытяжное и приточное отверстие следует обеспечить задвижкой – ею удобно пользоваться, да и она способна вписать в любой интерьер, не нарушая общую концепцию

В-четвертых, нельзя оставлять отверстия входа/выхода воздушных масс без задвижки. Ее наличие поможет оптимально регулировать микроклимат внутри помещения при любой погоде и температуре снаружи.

Именно задвижка помогает четко подобрать комфортную температуру и влажность, выпустив излишек горячего воздуха.  При закрытой же задвижке, наоборот, можно быстро нагреть хорошо проветренное помещение.

Как правильно сделать вентиляцию в бане: схемы и устройство своими рукамиНаличие защитной решетки на входном или выходном отверстии защитит от случайного попадания внутрь парилки насекомых, птиц и прочей живности

Пятая ошибка – размещение клапанов входа и выхода на одном уровне друг напротив друга. При такой схеме можно наблюдать сквозняки, гуляющие по ногам и полное отсутствие перемешивания воздушных масс. Воздух, приходящий с улицы, не будет успевать нагреваться и подмешиваться в парную смесь под потолком помещения.

Шестая ошибка – установка сложных дорогостоящих систем вентилирования. Оборудование от резких перепадов температур долго не выдерживает и требует периодического ремонта и замены отдельных приборов.

Как правильно сделать вентиляцию в бане: схемы и устройство своими рукамиСложные системы – это недешевое удовольствие, особенно, если парилкой пользуются от случая к случаю – пару раз в году

Поэтому при подборе оптимальной схемы вентилирования, следует учитывать особенности своего помещения, его размеры, высоту потолков

Важно не забыть от этом еще на этапе планирования строительных работ, чтобы не переплачивать впоследствии

Как прогреть русскую баню

Сначала нужно растопить печь. Выводные отверстия при этом необходимо держать закрытыми. Открывается только ввод.

Прогрев помещение до нужной температуры, нужно открыть задвижку нижней трубы воздуховывода. Это обеспечит правильную циркуляцию воздуха. Температура понижаться не будет.

Как правильно сделать вентиляцию в бане: схемы и устройство своими руками
Для того чтобы прогреть печь, необходимо открыть задвижку в печи русской бани

Проходя в короб снизу, нагретый воздух постепенно будет вытеснять прохладные воздушные массы к выводному отверстию. При проходе через короб они будут обеспечивать дополнительное прогревание помещения. Параллельно будет проходить также вентиляция парилки.

Как сделать правильно вентиляцию в бане: различия построек из разных материалов

В этом разделе подробно изучены архитектурные особенности строения. Правильная вентиляция в бане не должна оказывать негативного воздействия на конструктивные части. Более того, она создает благоприятные условия для продления срока службы без капитального ремонта. Чтобы не ошибиться и не совершать лишних действий, соответствующую систему надо создавать на стадии проектирования. Пример с бетонным фундаментом поясняет удобство монтажа отверстий с применением закладных деталей. Их сверление в застывшем блоке будет сопровождаться значительными трудностями.

Каркасная конструкция

С внутренней стороны стены закрепляют металлическую фольгу. Она отражает инфракрасное излучение внутрь парилки

Промежутки между элементами каркаса заполняют минеральной ватой. Ее закрывают полимерной пленкой для предотвращения попадания влаги. Снаружи – устанавливают вагонку, гипсокартонные листы с окраской, иные финишные покрытия.

Подобную конструкцию создать можно быстро, с минимальными затратами. Для легкого строения не нужен мощный фундамент. Многослойная конструкция стен обладает низкой теплопроводностью, что уменьшает эксплуатационные расходы. Чтобы не нарушить их герметичность, каналы вентиляции в каркасной бане устанавливают заблаговременно, вместе с монтажом силовых элементов конструкции.

Нюансы, которые учитывают при оснащении сруба

Для правильного определения параметров вентиляции в деревянной бане надо учитывать следующие особенности:

  • Здания из этих материалов обладают естественной вентиляцией. Но ее производительности недостаточно для бани.
  • Приточную и вытяжную системы создают так, чтобы обеспечить быстрое удаление влаги после завершения сеанса оздоровительных процедур.
  • Если выбрана принудительная вентиляция, монтаж электропроводки выполнят с учетом близости горючих материалов. Следует в точности соблюдать правила специализированных нормативов.
  • Обработку средствами от гниения и другими химическими препаратами выполняют аккуратно, чтобы исключить их попадание в атмосферу помещений. Желательно не применять потенциально опасные вещества для создания декоративных и защитных покрытий в моечной и парной.

Отверстия вентиляции в бане из сруба можно оснастить подобными сдвижными регуляторами из деревянных деталей

Статья по теме:

Правильный монтаж вентиляции в кирпичном доме

Сооружения из этих материалов отличаются высокой устойчивостью к различным вилам внешних воздействий. Они без повреждений способны выдержать сильные нагрузки. Их не разрушают перепады температур и влажности, вредные насекомые и микроорганизмы. В отсутствии горючести не нужны особые мероприятия при монтаже трасс электропитания.

Сверление крупных отверстий для вентиляции в кирпичной бане выполняют с применением специального оборудования

Чтобы не использовать подобные тяжелые операции, необходимые проходы делают в процессе кладки. Для точного выполнения работ делают отметки в конструкторской документации. На этапе подготовки проекта определяют параметры и линии монтажа электросетей.

Применение басту для бани: схема, эксплуатация

Эта технология применяется в Швеции на протяжении сотен лет. Она обеспечивает эффективное вентилирование помещений без электрических приводов. Дополнительным преимуществом является экономное потребление тепловой энергии.

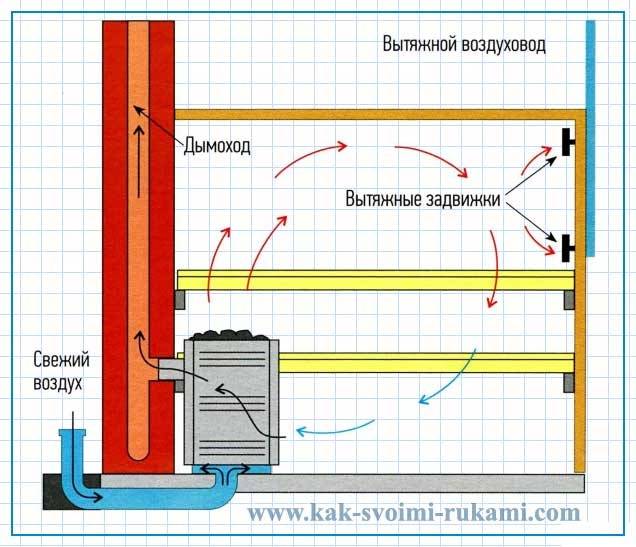

Типовая схема вентиляции басту в бане

На рисунке изображена система для двух помещений. В парную воздух подают в пространство под печью. С помощью специального кожуха реализован основной принцип технологии: «перевернутый стакан». Нагретый поток воздуха под давлением поступает в комнаты. Выходные тракты – как в стандартном варианте, через короба, с забором из нижних частей комнат. Применение вентиляции басту в русской бане позволит быстро осушить полы

Обратите внимание на отдельный приток, установленный в комнате отдыха. С помощью дозированной подачи холодного/теплого воздуха можно поддерживать комфортные температурные условия в любое время года

5 популярных схем устройства на выбор

А вот вентиляция в парилке должна быть продумана особенно тщательно – иначе никакого комфорта от приятных процедур не будет. А обеспечить ее можно разными способами:

Вариант №1. Входное отверстие располагается за печкой, в полуметре от пола, тогда как выходное – с противоположной стороны, на высоте 30 см. В нем устанавливается вентилятор для принудительного движения воздуха. В этом варианте воздух прогревается равномерно – прохладные потоки нагреваются от печи и идут вверх, где охлаждаются и опускаются вниз. Там уже они выводятся наружу через вытяжное отверстие. И чем оно будет ниже, тем сильнее будет поток воздуха.

Вариант №2. Оба вентиляционных отверстия находятся на одной стене – напротив печи. Но входное – внизу, на 30 см от пола, а выходное – вверху, на 30 см от потолка. Здесь в выходном отверстии тоже ставится вентилятор. Но схема потока несколько иная: холодный воздух проникает в парную, ударяется об печь, греется и устремляется вверх – в вытяжку и наружу.

Вариант №3. В этом способе входное отверстие – за печью, на высоте 20 см от пола, а выходное – на той же высоте, но с противоположной стороны. И здесь тоже ставится вентилятор. Вся система достаточно проста: холодный воздух попадает в парную, проходит через печь и вытягивается с помощью вентилятора наружу.

Вариант №4. Это вариант идеален для парной с полами, где есть щели для вытекания воды. Входное отверстие за печью на высоте 30 см от пола, воздух, который остыл, опускается вниз и проникает через пол, а затем через вентиляционную трубу выводится на улицу.

Вариант №5. Этот способ – для тех бань, где печь работает постоянно. Входное отверстие – напротив печи, в 30 см от пола, а дымовая труба и топка с поддувалом выполняют роль вытяжки.

Популярные статьи  Фактурная штукатурка для стен: эффектное преображение поверхности

Если нужно поднять температуру в парилке либо увеличить количество либо насыщенность пара – тогда достаточно будет закрыть входные отверстия заглушками. А после окончания процедур – заглушки снять. И это проще, чем жать кнопки на каком-то пульте к сложной и дорогой вентиляционной системе. Вот так делается вентиляция бани своими руками – ничего сложного!

Варианты монтажа системы в разных парилках

Бани изготавливаются из разных материалов по различным технологиям. При этом от разницы материалов, технологии возведения постройки зависит от того, как будет обустраиваться система вентилирования помещений.

В каркасной

Каркасные дома, бани очень популярны благодаря надежности, долговечности. Самое главное — составить правильный расчет каркаса, чтобы не допустить ошибок на ключевом этапе постройки.

Система вентиляции должна быть предусмотрена на начальной этапе сборки каркаса. В противном случае придется сверлить дыры в готовых стенах, что приведет к дополнительным проблемам.

В рубленой

При изготовлении системы вентиляции нужно учитывать ряд нюансов:

  1. Вытяжная, приточная системы проектируются так, чтобы сразу после банных процедур из помещений были выведены все излишки влаги.
  2. Если будет установлен вентилятор, проводку к нему нужно вести в специальных негорючих кожухах, чтобы в случае замыкания дерево не воспламенилось.
  3. Деревянные поверхности нужно обработать специальными препаратами от гниения.

У срубов после постройки уже присутствует естественная система вентилирования помещений, но для бани этого недостаточно.

В кирпичной

Бани из кирпича считаются самыми надежными, долговечными. Преимущества материала:

  • выдерживает постоянные перепады температур;
  • не подвержен гниению;
  • служит более 100 лет.

Проходы в стенах под вентиляцию можно сделать с помощью специального оборудования.

В постройках без фундамента

Временные или передвигающиеся бани (на колесах) имеют встроенные системы вентиляции. Если баня будет постоянной, нужно возвести фундамент.

Мини-сауна в квартире

В последнее время хозяева жилья в многоэтажных домах нередко устраивают небольшие кабинки на балконах или лоджиях. В этом случае естественная вентиляция мини-сауны обязательно должна сочетаться с принудительными элементами, оборудованными в помещении, где она сконструирована.

Приток организуют за нагревательным прибором, отверстие закрывают решеткой. Вытяжной канал оборудуют в средней части помещения, между полками. Для проветривания небольшого «закутка» после оздоровительной процедуры в потолке кабинки делают вентиляционный клапан.

В бане из сруба

Сруб был изобретен задолго до того, как оформились законы физики, на которых основана естественная вентиляция. Тем не менее, строители бань из сруба активно пользовались этими законами, чтобы владельцы бани не задохнулись в процессе парения, а баня простояла положенные ей десятки лет. (Конечно, вытяжка в бане из сруба не спасет её от пожара, но от гнили — вполне может.) В срубе приток воздуха обеспечивался за счет нижних венцов, которые намеренно укладывались свободно, то есть имели щели, через которые и «натягивался» свежий воздух. Кроме того, дверь в парилку снизу неплотно прилегала к полу.

В зависимости от того, как именно топилась баня из сруба — «по-черному» или «по-белому» — зависело и то, куда уходил отработанный воздух.

  • В натопленной «по-черному» баньке печка не работает в процессе парения, поэтому для оттока использовалась открытая форточка или дверь.
  • В топленной «по-белому» бане отток производился через дымоход. Печка при этом работала.

В принципе, ничто не мешает организовать вентиляцию сруба традиционным образом и сегодня. Но решать надо оперативно, еще на стадии строительства. Потому что более современное решение надо закладывать уже в проект. Как вариант, можно пробить отверстия (приточное и вытяжное) прямо на улицу и снабдить их заглушками или заслонками. Одно рядом с поддувалом печи, второе — над верхним полоком на смежной или противоположной стороне. Или сделать два вытяжных отверстия — одно выше, другое ниже верхнего полока. Еще вариант — сделать жалюзи внизу двери парной, а вытяжное отверстие — под потолком душевой.

ВАЖНО! Если нет желания делать выход на улицу, можно проложить воздуховоды, но тогда вместо естественной придется ставить систему принудительной вентиляции

В бане из пеноблоков

Пеноблочная баня — не исключение из правила, гласящего, что о вентиляции нужно думать во время проектирования бани. Так проще, чем бить готовые стены. Чтобы обеспечить баню из ячеистого бетона достаточной циркуляцией воздуха, которая избавит строение от лишней влаги, нужно в момент заливки опалубки фундамента заложить обрезки труб, которые потом станут продухами.

Крыша тоже должна проветриваться, получая приток со свесов кровли и отдавая воздух через приподнятый конек. В помещениях приточные и вытяжные отверстия делаются по одной из стандартных схем.

В случае недостаточности естественной вентиляции на вытяжку с бане из пеноблоков рекомендуется ставить вентиляторы.

Где размещать приточные и вытяжные отверстия

Как правильно сделать вентиляцию в бане: схемы и устройство своими руками

  1. приточное (из которого поступает свежесть) должно располагаться внизу, ближе к полу;
  2. вытяжное — размещается вдали от печи, ближе к потолку.

При этом приточный проем желательно располагать около печи, чтобы в холодное время года воздух немного прогревался перед попаданием в парилку.

Высота, на которой размещаются отверстия, составляет около 30 сантиметров: от пола или потолка.

Эффективной будет установка приточных клапанов в фундамент (под полом). Применение клапанной системы или установка дополнительной защитной решетки на проём обезопасит вас от возможного проникновения грызунов. В этом случае пол лучше стелить с небольшими щелями для более свободного доступа кислорода. Если вы хотите гладкий и ровный пол, то можно обойтись специальными вентиляционными окошками, которые можно закрыть декоративными деревянными решетками.

ВАЖНО! При размещении клапана на фундаменте необходимо обеспечить забор свежести с улицы, а не с подпола, иначе вместе с воздухом будут поступать неприятные запахи.

К числу распространённых схем размещения относятся:

  • для бань с постоянно работающей печью: входное отверстие напротив печи в 30 сантиметрах от пола, а поддувало топки будет играть роль вытяжки;
  • для бань с проливными полами: приточное отверстие в 30 см от пола за топкой, а «отработка» уходит после остывание через щели в полу;
  • расположение обоих отверстий на одной стене: напротив печи, но одно у пола, а второе – у потолка. На выход ставится вентилятор. Оправдано там, где стена с отверстиями обращена к улице.
  • расположение отверстий на одной высоте, но на противоположных стенах (не выводите в одну линию!), аналогично ставится вентилятор. Считается не очень эффективным, поскольку тепло практически сразу будет выходить вовне, да и просушка помещения будет быстрее за счет открытой двери.

Подробнее узнайте про вытяжку в бане в соответствующем материале.

Как сделать вентиляцию в парилке

Хорошую пароизоляцию можно сделать при помощи ресурсов в виде влагоизоляции, утеплительных ресурсов и подкровельной пароизоляции. Плёнка защищает утеплительный материал от водяного пара.

Как правильно сделать вентиляцию в бане: схемы и устройство своими руками

Необходимо хорошо изолировать потолок, ибо горячий воздух будет подниматься. Для этого нам нужны дощечки, приблизительно 7 см. Накрываем их фольгой или толстой картонкой, которую предварительно пропитываем олифой.

Как правильно сделать вентиляцию в бане: схемы и устройство своими руками

Далее, потолок нужно обмазать каолинитом и утеплить. Вместо каолинита, можно использовать пенополистироловые плиты.

Из опыта могу сказать, что пергамин и рубероид применяют не очень часто. При высоком нагревании они могут быть опасными для здоровья.

Как правильно сделать вентиляцию в бане: схемы и устройство своими руками

Как правильно сделать вентиляцию в бане: схемы и устройство своими руками

Грани заделываются специальным скотчем в виде фольги. Плиты укладываются с зазором в 20-25 мм. Это помогает уменьшить влагу.

Как правильно сделать вентиляцию в бане: схемы и устройство своими руками

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
