Приточно-вытяжные вентиляционные установки: сравнительный обзор различных типов оборудования

Отличительные особенности

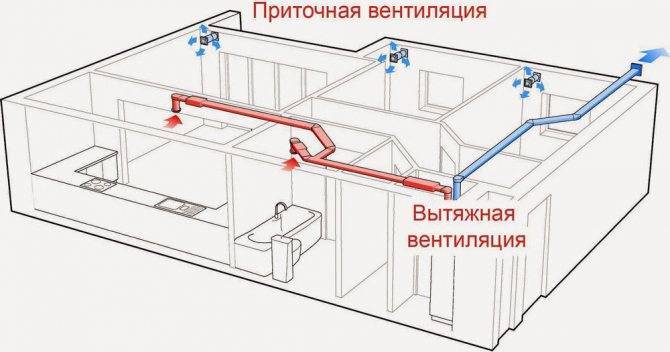

Приточно-вытяжная вентиляция является более совершенной по сравнению с теми, которые создают только приток или удаление воздуха. Данная схема принудительного вентилирования воздуха является комбинированной, поэтому сочетает в себе преимущества обоих вышеперечисленных типов.

Принцип работы вытяжной установки строится на том, что устройство забирает из комнаты загрязненный воздух и одновременно направляет поток отфильтрованного чистого.

Приточно-вытяжные вентиляционные установки: сравнительный обзор различных типов оборудования

Применяется приточно-вытяжная вентиляция не только на производстве, но и в быту. На территории жилых объектов такая вентиляция монтируется в кухне, санузле и помещениях хозяйственно-бытового назначения, чтобы избежать скопления влаги, устранить избыток тепла, удалить испарения и посторонние запахи.

Если помещением пользуется большое количество людей, здесь также стоит отдать предпочтение комбинированной вентиляции. Торговые центры, рестораны, кафе, спортзалы – все эти заведения используют приточно-вытяжную вентиляцию для обеспечения комфортной циркуляции воздуха.

Установка своими руками

Многим пользователям кажется, что самостоятельный монтаж приточной вентиляционной системы – очень трудоемкий процесс, с которым может справиться только опытный мастер. На самом же деле провести все работы не составит труда. Все можно сделать своими руками. Главное, действовать в соответствии с руководством и делать все очень аккуратно. Давайте разберемся, каким образом должен проходить монтаж приточной вентиляции в квартире. На монтаж простой вентиляционной системы у хозяев может уйти не более 3 дней. Если же выбирается сложный монтаж, то для этого понадобится около двух недель.

Составляющие схемы в квартире:

  • вентилятор;
  • клапан;
  • фильтры;
  • воздуховоды;
  • нагревательные детали;
  • датчики, определяющие давление;
  • хомуты;
  • терморегуляторы.

Приточно-вытяжные вентиляционные установки: сравнительный обзор различных типов оборудования

Стальная рама, что прикрепляется к стене при помощи винтов, является одним из важнейших крепежных составляющих Монтаж приточной вентиляции в условиях городской квартиры очень напоминает сбор разных деталей конструктора. Раньше (еще до всеобщего применения ПВХ окон) свежий воздух проникал в жилые помещения только через оконные щели и стены. Таким образом, функционировала естественная воздушная вентиляция, для которой не требовались сложные монтажные работы. Открытые окна только усиливали воздушную циркуляцию, но данная мера, разумеется, была временной. Именно поэтому самостоятельный монтаж системы с фильтрами сегодня так востребован.

Для самостоятельного проведения работ вам понадобятся такие инструменты, как перфоратор, отвертки и нож.

Из материалов нужно запастись:

  • магистральным воздушным фильтром;
  • магистральным вентилятором;
  • канализационными трубами из пластика;
  • пластиковым контейнером.

Нужно грамотно выбрать подходящий фильтр. Можно использовать магистральный вариант, в котором диаметр трубы составляет 100 мм. Такие товары можно встретить в специализированных магазинах в отделах, где продаются элементы, необходимые для сборки вентиляции. Что касается вентилятора, то в его качестве допустимо поставить магистральное устройство, производительность которого составляет 150 куб. м /час. Большинство потребителей отдает предпочтение вентиляторам, которые обладают очень слабым уровнем шума. Также нельзя забывать об установке воздушного клапана, дабы фильтр функционировал исключительно в верном направлении. Иногда клапана изначально встраиваются в вентиляторы.

Приточно-вытяжные вентиляционные установки: сравнительный обзор различных типов оборудования

Теперь нужно установить фильтрационную установку. Например, в бетонном перекрытии на лоджии следует проделать дырку, ведущую на улицу, а затем проложить воздушный отвод из канализационных труб из пластмассы с диаметром в 50 мм и переходником с 50 на 100 мм. Корпусную составляющую фильтра допустимо закрыть декоративным пластиком, присоединить к стене пару уголков, а потом положить на них прокладку из резины, дабы сократить вибрационные нагрузки, после чего зафиксировать сам фильтр. Чтобы перехватить мелкую пыль, следует выставить водяной фильтр. Также для этого возможно использовать контейнер, наполненный водой. В эту емкость надо направить воздушный поток от вентилятора. В летний сезон подобная система будет работать отлично, а вот зимой такой самодельный фильтр работать уже не будет.

В роли ткани для фильтра допустимо использовать фильтр, предназначенный специально для кухонных вытяжек. Так, из одной полоски получается примерно 3 небольших фильтра.

Простые варианты монтажа

Во многих моделях пластиковых окон предусмотрены дренажные отверстия для вывода наружу излишней влаги. Они выглядят как два продолговатых отверстия на внутренней и внешней сторонах рамы. Уберите заглушки, обеспечьте хороший отвод воздуха — и вентиляция заработает сама по себе.

Народный метод — подрезка уплотнителя на открывающемся сегменте стеклопакета:

  1. В теплое время года сделайте прорезь на внешней линии уплотнителя внизу. На внутреннем резиновом кольце симметрично выполните надрез вверху.
  2. При условии хорошей вытяжки вентиляция будет затягивать воздушные массы с улицы, пропускать по кольцу рамы на стыке оконных профилей и выводить слегка подогретыми под потолком комнаты.
  3. Над верхней щелью также можно закрепить фрагмент разрезанной пластиковой бутылки в качестве отбойника. Она защитит облицовку откоса и направит потоки вниз.

Этот вариант вентиляции далеко не идеален. Направление и скорость потоков невозможно регулировать. Зимой при фронтальном направлении ветра в комнате будет холодно. Летом из-за меньшей температурной разницы тянуть будет хуже, а через щели могут проникнуть насекомые.

Виды, их отличия – цены

Для того чтобы в вашем доме либо офисе постоянно был комфортный микроклимат и свежий воздух, то для этого устанавливается приточный осевой вентилятор. Данный вентилятор делиться на такие виды:

  • Вентилятор крышный осевой — используется в системах вытяжной вентиляции, который устанавливается: на крышах кафе, ресторанах, гаражей и других производственных помещений. Крышный вентилятор служит для того, чтобы удалять воздух из помещения непосредственно через крышу. Так как крышные вентиляторы устанавливают на крышах зданий, то они должны максимально быть защищены от внешней среды: дождя, снега, сырости и влаги.
  • Оконный вентилятор – устанавливается в часть проёма окна в помещении с повышенным уровнем влажности. Предназначенный данный вентилятор для удаление воздуха из помещения (без воздуховодов). Преимуществом вентилятора является его компактность и лёгкость в обслуживании. В большинстве случаев оконный осевой вентилятор изготавливают из высококачественного пластика бежевых и белых тонов. При работе осевого вентилятора вибрация на окна не распространяется, так как данная модель оснащена антивибрационной прокладкой.
  • Форточный вентилятор – устанавливается в форточку, предназначаемый для улучшение микроклимата в помещении. Форточный вентилятор оснащён автоматическими жалюзями.
  • Настенный осевой вентилятор – чаще всего устанавливается на кухне, санузле и офисном помещении. В отдельных случаях осевые настенные вентиляторы крепятся в отверстиях вентиляционных шахт в подвесных потолках.

Приточный вентилятор в ванной комнате

В каждое современное здание в соответствии строительных норм должен поступать очищенный свежий воздух. Для этого устанавливается приточный вентилятор с фильтром. На сегодняшний день приточные вентиляторы оснащены системами фильтрации, способные очистить поступающий воздух от: грязи, пыли, мелких насекомых и запахов.

Популярные статьи  Вентиляция в натяжном потолке: для чего нужна + тонкости обустройства

Купить приточные вентиляторы вы сможете согласно ниже перечисленным ценам:

  • Вентилятор осевой настенного типа «FE031-4DQ-OC-A7», цена от 11 481 рублей;
  • Вентилятор осевой настенного типа «FE050-SDQ-4F-A7», цена от 14 814 рублей;
  • Крышный вентилятор «TFSR 160» EC, цена от 16 232 рублей;
  • Крышный вентилятор «DVN 355DV», цена от 49 177 рублей;
  • Вентилятор настенный осевой оконный «Dospel EF 200AS», цена от 2 800 рублей;
  • Настенный вентилятор с увлажнителем воздуха «AOX Mist Fan MF 095H», цена его от 22 000 рублей;
  • Вентилятор осевой канальный «FE050-VDF-4I-V7», цена его от 177 77 рублей.

к меню

Расчет, монтаж и цены

style=»display:block; text-align:center;» data-ad-layout=»in-article» data-ad-format=»fluid» data-ad-client=»ca-pub-9337857885889635″ data-ad-slot=»9725334793″>

Чтобы правильно подобрать и рассчитать систему приточной вентиляции, нужно уделить внимания нескольким основным аспектам:

  1. Знать общую производительность вентиляционной системы.
  2. Знать максимальную мощность вентилятора, который создает давление в системе.
  3. Скорость подачи воздушной массы по воздуховодам и допустимый уровень шума.
  4. Знать мощность калорифера.

Установка приточного вентилятора

Этапы монтажа приточного вентилятора (системы):

  1. Перед монтажом приточной системы вентиляции требуется проверить на исправность все вентиляционные шахты в помещении, где устанавливается приточный вентилятор.
  2. После того, как в стене нанесена разметка, прорезаются отверстия под воздуховоды.
  3. Снаружи дома крепится специальная рама, на которую устанавливается оборудование приточной системы вентиляции.
  4. После того, как оборудование приточной системы вентиляции закреплена к стене, к ней подсоединяются воздуховоды.
  5. Оборудование можно подключать к сети.

Если установка приточной системы вентиляции произведена не правильно, то могут возникнуть следующие проблемы:

  • Присутствует сильный шум в воздуховоде и система сильно вибрирует;
  • Попадание посторонних предметов в вентиляционную систему;
  • Отсутствие притока воздуха;
  • Попадание холодного воздуха в зимний период.

Система приточной вентиляции

Цены на монтаж приточной системы вентиляции:

  • Установка приточной системы вентиляции до 500 м³/ч от 28 00 рублей;
  • Установка приточной системы вентиляции 20000 м³/ч — 50000 м³/ч от 102 000 рублей;
  • Установка приточно-вытяжной системы вентиляции 20000 м³/ч — 50000 м³/ч от 184 000 рублей;
  • Установка радиального вентилятора 20000 м³/ч — 50000 м³/ч от 23 000 рублей;
  • Установка канального/осевого вентилятора 20000 м³/ч — 50000 м³/ч от 28 000 рублей.

к меню

Для чего нужна приточная вентиляция

Нужна ли приточная вентиляция в квартиру, дом или офис? Об этом часто задумываются люди, у которых уже есть кондиционер или они регулярно проветривают помещение, открывая форточку. Но этого бывает недостаточно для здорового микроклимата в доме или офисе. Попробуем разобраться, когда нужна приточная вентиляция в офис, квартиру или частный дом.

Устройства приточной вентиляции нужно устанавливать в таких случаях:

Плохая экология. Большие потоки автомобилей, заводы, мусорные полигоны – эти и другие факторы ухудшают качество воздуха

Людям, проживающим в экологически загрязненном районе, нужно с особым вниманием заботится о чистоте воздуха.

Аллергия. Аллергики тяжело переносят период массового цветения растений. В таком случае обычное проветривание через форточку становится проблематичным.

Жильцы, требующие особого ухода. Дети, пожилые люди и беременные женщины нуждаются в более тщательном отношении к здоровью. Чистый воздух – одно из условий хорошего настроения, здоровья и соблюдения правил гигиены.

Пластиковые окна. При монтаже пластиковых окон все зазоры тщательно герметизируются. Сами стеклопакеты также не содержат щелей и прорех. Они не пропускают воздух внутрь. Поэтому приточная вентиляция с фильтрацией – хороший выход для помещений, где все окна пластиковые.

Конфликтные ситуации. У всех людей разные понятия о том, как нужно проветривать помещение. Некоторые боятся сквозняков, другим постоянно душно. Приточные системы вентиляции помогут уладить конфликты, а заодно создадут комфортный микроклимат в помещении.

Приточная вентиляция в офисе, доме или квартире очищает воздух, устраняет духоту, повышенную влажность. Она также улучшает качество сна, увеличивает работоспособность взрослых и детей. У приточной вентиляции есть и другие важные преимущества:

  • Не дает пыли, пыльце и другим микрочастицам попадать внутрь помещения.
  • Решает проблему сквозняков и холода, который проникает через открытые форточки.
  • Не пропускает шум с улицы.
  • Помогает полностью оградиться от загрязненного воздуха снаружи.
  • Препятствует появлению плесени.
  • Уменьшает концентрацию аллергенов в воздухе.
  • Способствует лучшей работе общедомовой вытяжки.
  • Избавляет от конденсата на окнах.
  • В зимнее время не пускает холод внутрь дома, но обеспечивает свежим воздухом.
  • Приводит концентрацию СО2 в норму.

Приточная вентиляция для загородного дома или офиса в центре шумного города одинаково полезна. Ведь у нее есть ряд преимуществ:

  1. Постоянный приток свежего, очищенного воздуха.
  2. При наличии подогрева воздух подается комфортной температуры.
  3. Можно настраивать определенный объем воздуха для подачи внутрь комнаты.
  4. За счет приточной вентиляции общая вытяжка лучше работает: быстрее уходит духота, запахи, спертый воздух.
  5. Отсутствуют сквозняки, хотя воздух в помещении проветривается.
  6. Пыль, насекомые, шум не поступают внутрь, как это происходит при открытой форточке.

Совмещение с системой кондиционирования

Руководитель климатического направления компании подробнее: «НЕО Стиль»

«При выборе нужной модели ПВУ следует помнить, что, выбрав более дорогую установку, в дальнейшем, вы сможете сэкономить на эксплуатационных расходах. И наоборот, более дешевые модели потребуют больших затрат во время эксплуатации».

Наряду с нагреванием поступающего воздуха зимой, требуется, чтобы система вентиляции еще и охлаждала приточный воздух в жаркое время года. Для этих целей в систему встраивается специальная охладительная секция. Подробнее: Охладители бывают водяными или фреоновыми.

Кроме того, можно объединить вентиляционную систему с системой кондиционирования. Последняя может состоять из нескольких настенных кондиционеров (по одному в каждой комнате), либо быть построена на базе одного канального кондиционера, подающего охлажденный воздух во все комнаты по системе воздуховодов.

Отдельные модели совмещают в себе опции принудительной вентиляции и кондиционирования. Все элементы собраны в единый теплоизоляционный комплекс. Приточно-вытяжные вентиляционные установки: сравнительный обзор различных типов оборудования

Яркий пример многофункциональной техники – серия установок «Климат».

Конструкция климатического агрегата:

  • 1 – фильтры,
  • 2 – вентиляторы двусторонней направленности,
  • 3 – компрессор фреоновой цепи,
  • 4 – электронагреватель,
  • 5 – водяной калорифер,
  • 6 – теплообменники,
  • 7 – автоматика,
  • 8 – корпус.

В схеме присутствует реверсивный тепловой насос – заправленный герметичный фреоновый контур, соединенный с теплообменниками на вытяжном и приточном канале.

Городская квартира редко может похвастаться наличием лишнего пространства, поэтому объединение систем вентиляции и кондиционирования в единый комплекс позволяет не только снизить затраты на монтаж, но и сэкономить ценное пространство.

Приточно-вытяжные вентиляционные установки: сравнительный обзор различных типов оборудования

Приточно-вытяжные вентиляционные установки: сравнительный обзор различных типов оборудованияПростейший вариант системы вентиляции и кондиционирования – это обычный кондиционер с функцией подачи свежего воздуха. Он не сможет обеспечить полноценный воздухообмен, но как минимум в одной комнате приток свежего воздуха будет. Его можно использовать совместно с вентиляционными установками Ventmashine.

Популярные статьи  Обои под покраску: плюсы и минусы отделочного материала

Еще одним вариантом для ценителей комфорта станет канальная система вентиляции и кондиционирования. В ее основе – центральный кондиционер с опцией подмеса свежего воздуха или приточно-вытяжная установка с охладителем. При желании установку можно дополнительно оснастить рекуператором.

Оборудование для очистки вентиляции

Когда за дело принимаются профессионалы, то прочистка вентиляции начинается с «разведки». Для этого применяются современные средства – видеокамеры, помещаемые внутрь воздуховодов.

Приточно-вытяжные вентиляционные установки: сравнительный обзор различных типов оборудования

Поскольку изначально каналы не изобилуют ревизионными лючками, то их приходится вырезать в заранее обозначенных на схеме местах. В эти проемы и вводится видеокамера, а самый продвинутый вариант – передвижная радиоуправляемая камера, изображенная на фото:

Приточно-вытяжные вентиляционные установки: сравнительный обзор различных типов оборудования

Когда изображения каналов приточной и вытяжной принудительной вентиляции получены, разрабатывается план механической очистки.

Приточно-вытяжные вентиляционные установки: сравнительный обзор различных типов оборудования

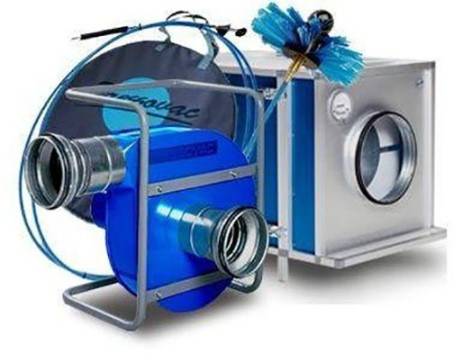

В целом технология процесса неизменна, для ее реализации используется следующее оборудование:

  • щеточная установка;
  • компрессор, приводящий в движение щетки;
  • вакуумная машина с мощным вентилятором высокого давления;
  • блок фильтров.

Приточно-вытяжные вентиляционные установки: сравнительный обзор различных типов оборудования

Щеточный агрегат представляет собой длинный шланг (до 30 м) с установленной на конце щеткой определенной конфигурации, подобранной под форму сечения и материал, из которого сделана труба. Щетка вводится через вырезанный люк внутрь воздуховода с одной стороны, а с другой к нему подключается шланг вакуумной машины. Для улавливания всей грязи машина присоединяется к блоку фильтров, как это изображено на общей схеме:

Приточно-вытяжные вентиляционные установки: сравнительный обзор различных типов оборудования

Чтобы приступить к очистке, все агрегаты включаются одновременно, при этом вращающаяся щетка уже находится в канале вентиляции. Компрессор не только приводит в действие щеточный аппарат, но и постоянно выдувает грязь из-под жесткой щетины, помогая вакуумной машине ее втягивать. Как это происходит, подробно показано на видео:

Когда вытяжная вентиляция забита жировыми отложениями, то процесс усложняется. Используется инструмент с очень жестким ворсом, механизированный скребок или химическое моющее средство. Раствор подается в трубу во время очистки, а вытекает вместе с жиром и грязью через отверстие, сделанное в нижней части канала. Процедура весьма трудоемкая и отнимает много времени.

После того как все трубы прочищены, производится обслуживание приточных и вытяжных установок. В зависимости от типа агрегатов производится крупноузловая разборка с очищением всех деталей и элементов, контактирующих с перемещаемым воздухом. В обязательном порядке меняются все фильтры, иначе после пуска вентиляторов пыль из них снова будет внутри воздухопроводов. Тогда эффективность всей процедуры будет сведена к минимуму.

Проектирование и монтаж вентиляции

Особенности проектирования

Главная задача при проектировании – выбор самого подходящего способа для отведения и подведения воздуха с расчетом главных характеристик, размеров каналов и нагнетающих устройств. Данные по естественной вентиляции подвергают обязательной проверке и расчету.

Основные этапы

Воздух и его количество, которое подают в определенную комнату, будет определять размеры сечения воздуховода, их местоположение и общую схему разветвления. Если исходить из всей протяженности воздушного канала в вентиляционной системе, то следует выбирать самые подходящие пути их прокладывания.

Далее следует выбрать самый подходящий способ подачи воздуха – с нижним, верхним подводом, с перемешиванием или вытеснением воздуха. На основании того, в чем заключается техническое задание, можно выделить зоны с особым способом вентиляции. Это могут быть и обеспыливания рабочего места, аспирация, принудительная подача свежего воздуха к месту нахождения рабочих/персонала, в том время как остальная часть помещения цеха будет вентилироваться естественным путем.

Рассчеты

После того, как при проектировании и монтаже вентиляции будут определены базовые условия доставки, следует рассчитать объем и количество воздуха, который следует «проталкивать» и воздуховодам, и сечение каждой ветки системы вентиляции. На этом этапе обычно пользуются специальными компьютерными комплексами, которые облегчают расчеты распределения потоков воздуха, определяют процент потерь и получают все необходимые значения.

По полученным результатам при проектировании оформляют сборочные и установочные чертежи, деталировку и специфику. Теперь осталось лишь составить смету и можно заняться монтажом вентиляции и ее узлов в общую систему.

Монтаж

Каждая система вентиляции и кондиционирования централизованного типа проходит несколько определенных этапов сборки и наладки:

  1. Вначале делают разводку и монтаж воздуховода и каналов по требованиям проекта. Также делают анкерные крепления для монтажа, все ветки стыкуют в общую сеть каналов. В этом же время устанавливают и промежуточные вентиляторы, обратные клапаны, фильтры и регуляторные задвижки. Если в системе предусмотрены устройства подогрева и охлаждения, то производят дополнительную укладку магистралей.
  2. На готовые базы устанавливают головные вентиляторы, делают проводку и производят монтаж коммутирующей электрической аппаратуры.
  3. Чтобы выявить возможные ошибки при проектировании и установке делают проверочный пуск, и в это же время проводят регулировку, балансировку и распределяют воздушные потоки по системе вентиляции.
  4. Далее производится монтаж диффузоров и рассекателей, которые обеспечат нормальное распределение воздуха в остаточных помещениях. Последний штрих – оформление эксплуатационного паспорта на систему вентиляции.

Помимо тарировочных сведений и аэродинамики, в паспорт вносят данные перепадов давления и воздухонапора, которые получают уже при практических измерениях.

Проектирование в частных домах

А вот приток свежего воздуха осуществлялся через окна или неплотные прилегания створок к раме. Хотя если взять высокие потолки в комнатах, такая система вентиляции давала неплохие результаты, но самое главное – она не зависела от электричества.

А вот при развитии эры экономии старую систему естественной вентиляции отменили, и сделали выбор в пользу принудительного наддува. Сейчас большое количество вентиляций в своих домах устроены так, как более простая модель в промышленных схемах. Так, чистый воздух попадает в помещение и жилые комнаты при помощи головного вентилятора, и забрасывается людям. Из-за избыточного давления в доме отработанный воздух выбрасывается через открытые окна/двери или вытяжку.

К преимуществам системы  можно отнести то, что тепло сохраняется благодаря рекуперации, а в жилье попадает намного меньше газов и пыли. Помимо этого, так вы точно сможете произвести регулирование расхода воздуха в каждом помещении.

Описание приточной системы

Основная задача этого типа вентиляции — обеспечивать подачу свежего воздуха в комнату. Чтобы оборудование могло оптимально выполнять свои функции, сложные модели оснащают дополнительными элементами, которые отвечают за очистку и увлажнение.

Основной недостаток — отсутствие возможности забора воздуха. Поэтому помещение не может на 100% наполниться обновленными воздушными массами.

Принцип действия и строение конструкции

Стандартная система включает в себя вентилятор, который крепится в фрамуге окна. Он обеспечивает приток свежего воздуха в помещении. В последнем повышается концентрация газов. Поэтому для отработанного воздуха не остается места и он покидает помещение через специальные вытяжные отверстия.

Ключевая составляющая системы — приточный вентилятор. Его основные параметры — мощность, эффективность подачи воздуха и давление в рабочей зоне. От длины и сложности каналов прямо зависят и требования к техническим характеристикам вентилятора.

Помимо этого прибора, система состоит из следующих элементов:

  • решетки;
  • клапаны;
  • воздуховоды;
  • распределители;
  • фильтры;
  • нагреватели.

Фильтры отвечают за устранение из воздуха, который прибывает, механических частиц: пыли, насекомых, мусора и др. Могут обеспечивать грубую, тонкую и очень тонкую очистку. В зависимости от особенностей работы, делятся на электростатичные, сухие и влажные.

Приточно-вытяжные вентиляционные установки: сравнительный обзор различных типов оборудованияНеобходимо предупредить контакт воздушных каналов с посторонними предметами и влагой. Поэтому не обойтись без специального накрытия

Нагреватели или калориферы отвечают за повышение температуры входящего воздуха. Они бывают водяного и электрического типа. Первые работают на базе системы отопления дома. Источник питания вторых — электрическая сеть.

Что касается дополнительных элементов, то ими могут быть:

  • элементы, уменьшающие уровень шума;
  • осушители;
  • рекуператоры;
  • увлажнители;
  • средства автоматизации работы системы;
  • и прочие.

Приемник воздуха должен находится в чистом месте, которое защищено от попадания пыли. Вблизи этого конструктивного элемента должна размещаться приточная камера.

Где применяется такой способ?

Механический тип организации притока используется как для жилых, так для промышленных объектов. Отвечает за целое помещение или только за отдельную его часть, например, рабочее место на производстве. Обеспечивает попадание воздуха с оптимальной температурой.

А также создает специальные чистые зоны, даже если в других помещениях повышенный уровень токсичных веществ. Может сочетаться с вытяжной и естественной системами вентиляции.

Подробнее о том, как правильно обустроить приточную систему вентиляции читайте в этом материале.

Приточно-вытяжные вентиляционные установки: сравнительный обзор различных типов оборудованияПриточная система довольно компактная и практически бесшумна в работе. Отличается простотой монтажа и обслуживания

Монтаж приточной вентиляции своими руками

Приточную вентиляцию в квартире многоэтажного дома можно соединить с общедомовой естественной системой воздуховода. Для этого вначале надо проверить её состояние простым способом. Тетрадный лист прикладывают к вентиляционному отверстию. Если бумага прилегает к нему и удерживается, то тяга есть, и воздуховод можно использовать.

В случае, когда каналы забиты и засорены, можно попробовать их прочистить. Но в большом доме сделать это бывает проблематично. Тогда устанавливают приточную вентиляцию с помощью клапанов. Их покупают в магазине. Сколько понадобится таких деталей, зависит от размера и общей площади пространства. Клапаны бывают разной мощности.

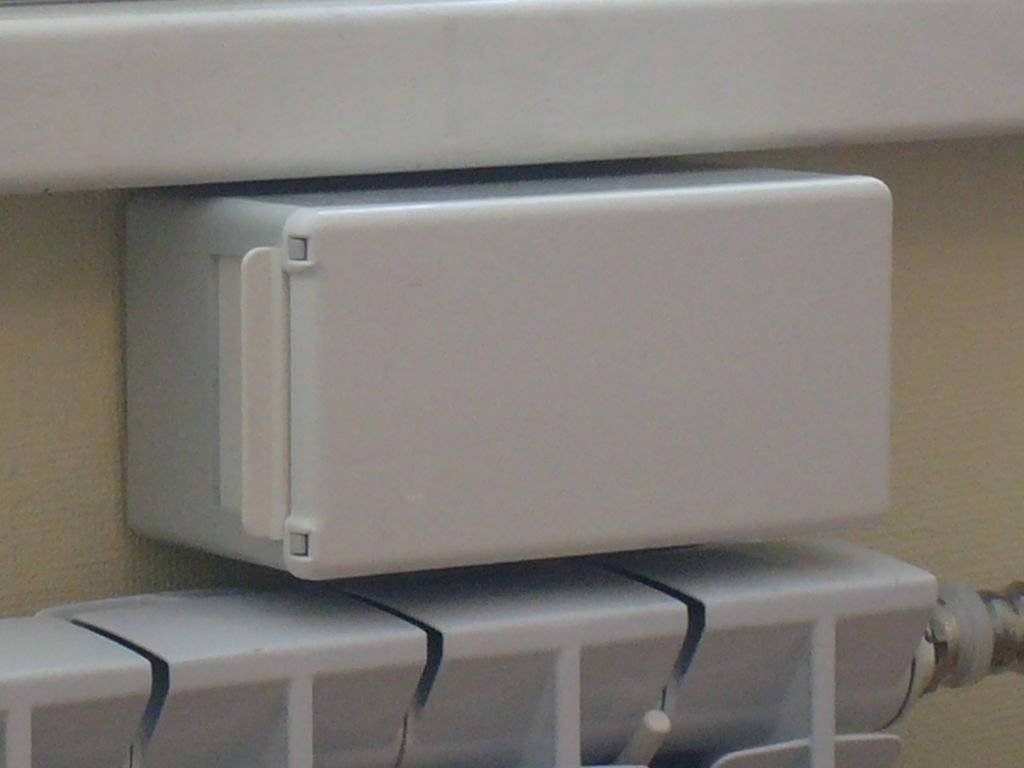

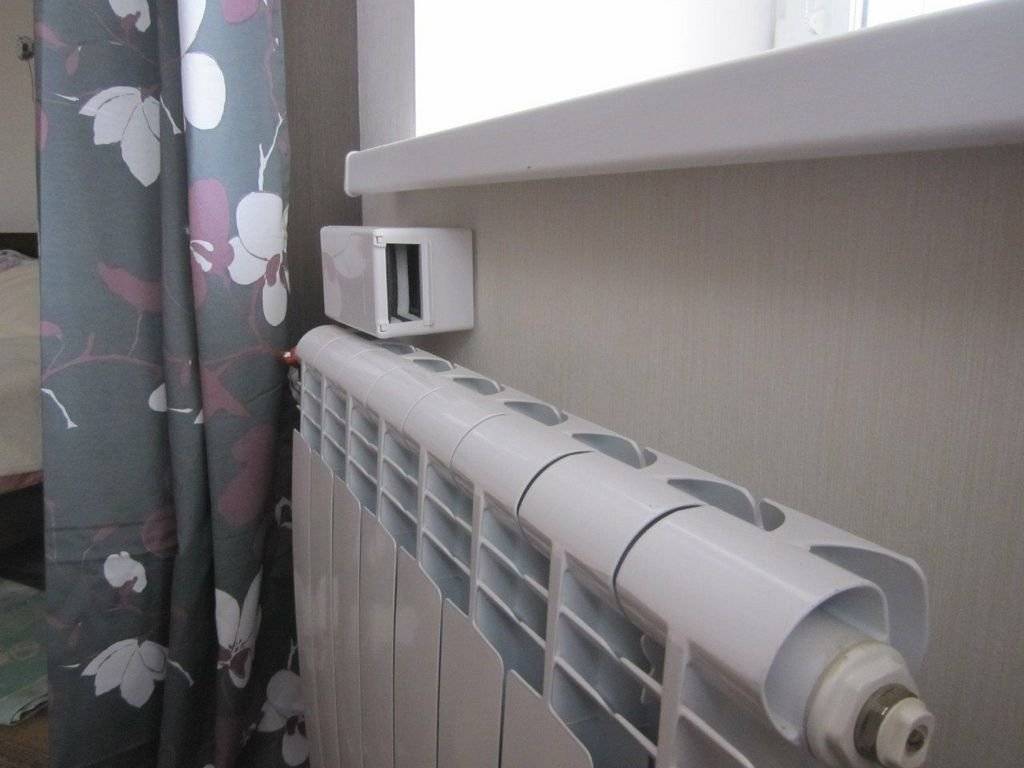

Самые простые модели этих устройств включают внутренний блок, защитную решётку и соединительный патрубок. Обычно их устанавливают над батареей, чтобы минимизировать потери тепла.

  • В выбранном месте проводят первичную разметку: обводят контур клапанного устройства.
  • Если его приобретали в собранном виде, то надо разобрать и освободить корпус.
  • С помощью перфоратора во внешней стене делают сквозное отверстие, стараясь выдержать угол уклона не более 7 градусов.

Приточно-вытяжные вентиляционные установки: сравнительный обзор различных типов оборудования

  • В него вставляют трубку, покрытую изоляционным материалом. Она должна быть незаметной снаружи, а изнутри выступать на 1 см.
  • В местах крепления трубки в стене просверливают отверстия для дюбель-гвоздей.
  • Ими фиксируют корпус приточного клапана, который дополнительно зажимается изоляционным слоем трубки.

Приточно-вытяжные вентиляционные установки: сравнительный обзор различных типов оборудования

  • Когда основа прибора надёжно закреплена, в неё вставляют детали, которые вынимали при разборке.
  • Снаружи монтируют решётку.
  • После этого проводят проверку работы приточного клапана, открывая и закрывая задвижку.

Приточно-вытяжные вентиляционные установки: сравнительный обзор различных типов оборудования

Установка приточной вентиляции в квартире – простой и надёжный способ улучшения воздуха и поддержания благоприятного микроклимата.

https://www.youtube.com/embed

Правила установки и эксплуатации систем вентиляции

Общие системы вентиляции и кондиционирования обязательны к установке в процессе строительства любого современного здания. Они не только отвечают за чистоту и свежесть воздуха, но и являются важным фактором обеспечения противопожарной безопасности

Именно поэтому вентиляции следует уделять внимание даже при возведении нежилых построек — складов, производственных помещений и прочих

При разработке системы вентиляции дома учитываются следующие нормы, которым она должна соответствовать:

  • Основное назначение состоит в обеспечении приток и выведения воздуха их комнат для комфортного и безопасного нахождения людей в здании.
  • Система должна своевременно и точно удалять вредные примеси из кислорода. Это обеспечивается путём установки фильтров на активные элементы конструкции.
  • Приборы вентиляции и кондиционирования отвечают и за выведение лишней влаги из воздуха. Повышенная влажность может негативно сказываться на здоровье людей, а также отрицательно влияет на строительные конструкции, мебель, бумагу и другие материалы.
  • Система кондиционирования регулирует температурный режим в здании в зависимости от времени года.

Для правильного обустройства систем вентиляции существуют определённые нормы, зафиксированные в «Строительных Нормах и Правилах». Это официальный свод инженерных правил, которые определяют технику строительства любых зданий. При разработке плана вентиляции, следует придерживаться требований разделов СНиП.

При эксплуатации систем вентиляции и кондиционирования воздуха запрещается:

  1. Закрывать и застраивать вентиляционные каналы и решётки.
  2. Использовать помещения с центральными установками не по назначению, хранить в них посторонние предметы.
  3. Использовать приточно-вытяжные воздуховоды и каналы для отвода газов от приборов отопления, газовых колонок, кипятильников и других нагревательных приборов.

Классификация систем отопления

Задачей любой системы обогрева является поддержание заданной температуры внутри помещения в то время, когда температура окружающей среды может значительно изменяться в зависимости от сезона и географического расположения. Для обеспечения заданного режима необходимо компенсировать потери тепла, возникающие вследствие разности температур, за счет подвода тепловой энергии.

Системы обогрева предназначены для компенсации всех видов тепловых потерь: как трансмиссионных (через элементы здания), так и вентиляционных (с притоком холодного воздуха снаружи и потерями теплого воздуха).

Существуют три основных вида обогревательных систем:

  • передающие тепло излучением (инфракрасные системы);
  • конвекционные;
  • обогревающие подачей теплого воздуха.

Типы оборудования.

Предыдущая статья Методика расчета и проектирования систем обеспечения микроклимата в помещениях плавательных бассейнов Следующая статья Принципы работы холодильной машины

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
