Тепловая завеса на входную дверь: ключ к созданию комфортного микроклимата

Как установить

Тепловая завеса на входную дверь: ключ к созданию комфортного микроклимата

Процесс установки рекомендуется предоставить профессионалам. Только высоко квалифицированные специалисты грамотно проведут подключение прибора и проверят его на целостность, полноту комплектации и работоспособность.

В настоящее время монтаж осуществляется двумя способами: горизонтальным и вертикальным. В обоих случаях перед подключением оборудования, требуется проверить систему вентиляции в помещении и отрегулировать перепады давления.

Установка тепловой завесы включает в себя несколько этапов:

  • В начале высверливают специальные отверстия на стене, в которые закрепляют скобы в нижнем и верхнем положении. Расстояние между ними откладывают примерно 600 мм. Завесу располагают так, чтобы ее винты попали в пазы скоб.
  • После этого проверяют точность совпадения и тщательно затягивают крепления.

От того, как качественно будет выполнен монтаж, зависит время эксплуатации и эффективность работы оборудования.

Как работает тепловая завеса

Для климатического контроля в помещении любого метража специально предназначено прогрессивное устройство тепловой завесы. Его установка актуальна для входной двери, при этом спектр действия ограничен. Чтобы понять, как функционирует данный агрегат, требуется внимательно ознакомиться с его конструктивными элементами. Это металлический корпус, вентилятор, воздухонагреватель, сопла для выхода струи. Дополнительно может быть вмонтирован датчик и другие приспособления для быстрого нагрева воздуха, контроля температуры воздуха в дверном проеме.

Электрические

Есть несколько типов завес, которые отличаются по принципу действия и способу монтажа. В первом случае особенно актуальна электрическая тепловая завеса, которая работает от сети 220 В. Для таких моделей характера не только вертикальная/горизонтальная установка, они могут устанавливаться сбоку в проемах двери. Основной нагревательный элемент – электрическая спираль, а теплый воздух распространяется с помощью классического вентилятора. Для домашнего пользования это отличный вариант, поскольку тепловая завеса имеет сдержанный дизайн, компактные габариты.

Водяные

В сравнении с предыдущим предложением это бюджетный вариант, который в процессе использования имеет ряд преимуществ. Среди таковых габаритные размеры, низкий уровень шума в процессе работы, система защиты от перегрева, экономичный расход электроэнергии, доступная цена. Схема работы воздушно-тепловых завес водяных основана на нагревании основного элемента, которым является калорифер. Он характеризуется повышенной устойчивостью по отношению с резким перепадам температуры окружающей среды, имеет длительный срок эксплуатации, высокие технические характеристики.

Рекомендации

Самый важный параметр – это высота монтажа. На это указывают первые цифры в маркировке изделия.

Желательно, чтобы завеса устанавливалась как можно ближе к краю дверей. Если ширина дверного проема больше, чем размеры прибора, то нужно установить две или более завесы в ряд максимально плотно друг к другу. Для эффективного выполнения ими своего назначения, нужно их располагать так, чтобы они полностью перекрывали дверной проем.

Стоит помнить, что воздушно-тепловые завесы не являются полноценным обогревателем для помещения, а могут служить только в качестве дополнительной системы отопления.

Тепловая завеса на входную дверь: ключ к созданию комфортного микроклиматаТепловая завеса на входную дверь: ключ к созданию комфортного микроклимата

Что такое воздушно-тепловая завеса, области применения, управление и функции

Воздушная завеса представляет собой мощный вентилятор, способный создавать сильную и направленную струю воздуха. Эта струя становиться невидимым барьером для естественного движения воздуха, разделяя смежные пространства. При этом поток воздуха не препятствует свободному перемещению людей. В выполнении соответствующей функции нуждаются разные объекты с повышенной проходимостью. Речь идет не только об офисных, общественных и промышленных объектах, но и о жилых зданиях.

Таким образом, основной функцией данного оборудования является разделение зон с разными температурными режимами. Холодный или наоборот жаркий наружный воздух не может попасть внутрь помещения через открытые ворота, входные двери и другие проемы. Параллельно с тем системы отопления или кондиционирования будут работать с минимальным количеством потерь, существенно экономя энергию. Именно поэтому сама по себе возможность использования такого оборудования является признаком энергосбережения.

Устройство и принцип работы

Современные воздушные завесы характеризуются не самой сложной конструкцией и принципом работы, но имеют два принципиальных отличия в устройстве агрегатов. Они могут быть с функцией нагрева или без нее, а источником тепла может быть электричество или циркулирующая в радиаторе горячая вода.

  • Электрические тепловые завесы
  • Водяные тепловые завесы

Сам прибор представляет собой металлический корпус прямоугольной формы, изготовленный из листовой оцинкованной или нержавеющей стали. Внутри расположены вентилятор, двигатель, блок управления и если завеса тепловая, то нагреватель воздуха — электрический ТЭН или водяной калорифер.

Принцип действия очень прост. Высокоскоростной вентилятор забирает воздух, прогоняет его через нагреватель, далее плотный получивший значительное ускорение поток теплого воздуха выдувается через специальное сопло в нужном направлении, создавая собой невидимую дверь.

Управление и функции

Управляется завеса с помощью проводного пульта, который устанавливается рядом с прибором. Для автоматического управления температурой воздуха в пульт встроен терморегулятор, который выключает и включает нагреватель при достижении заданной температуры. Приборы малой мощности с небольшой высотой установки, до 2 метров, для снижения стоимости чаще всего оснащены управлением, расположенным на корпусе.

Наличие терморегулятора особенно важно при установке тепловых завес в тамбурах, помещениях с небольшим объемом воздуха, и не столько ради экономии электроэнергии, сколько ради того чтобы не допустить перегрева прибора и перегоранию трубчатых нагревателей. Некоторые модели комплектуются дублирующим дистанционным инфракрасным пультом управления с приемником сигнала в настенном пульте, реже в корпусе самого прибора

В качестве управления доступны несколько режимов производительности вентилятора, установка желаемой температуры воздуха в помещении, а также выбор ступени мощности нагревателя или отключение функции обогрева вовсе.

Преимущества и недостатки

  • Из основных преимуществ можно выделить уникальность прибора, так как не придумано ничего альтернативного с подобным функционалом за приемлемую стоимость.
  • В большинстве случаев достаточно простой монтаж и подключение, для моделей с электрическим источником тепла. Несложная конструкция позволяет быстро и без особого труда выполнить все необходимые работы по обслуживанию и ремонту.
  • Достаточно экономичны при эксплуатации устройств в качестве своей основной функции – создание барьера для перемещения воздушных масс (режим работы вентилятора без нагрева воздуха).
  • Требуется дополнительная мощность. Чтобы нагреть воздух, проходящий через завесу на высокой скорости, в среднем 6-9 м/с, предусмотрен мощный нагреватель. Поэтому прежде чем купить электрическую тепловую завесу нужно выяснить, а есть ли необходимый запас мощности в электросети. В среднем, на один метр ширины проема, нужно не менее 6 кВт для того что бы подогреть воздух на 20°С.
  • Так называемые водяные тепловые завесы требуют подключение к системе отопления. Для регулировки температуры используются смесительные узлы. Далеко не на всех объектах есть такая возможность, как правило, это крупные предприятия или здания с собственной котельной.
  • Основной и единственный минус – это шум от работы вентиляторов. Все воздушные завесы, без исключения, довольно шумно работают, размещение такого типа оборудования не должно производиться по близости с местом длительного пребывания людей.

Тепловая завеса на входную дверь: конструкция и принцип работы

По внешнему виду тепловая завеса напоминает внутренний блок кондиционера с выраженным вытянутым корпусом. Забор воздуха из помещения осуществляется через решетку, расположенную в его верхней части. Снизу корпуса находится сопло, через которое под напором выходит воздушный поток. Кнопки управления могут быть расположены на самом корпусе или быть вмонтированы в выносной блок, который должен располагаться вблизи устройства. Некоторые модели завес имеют инфракрасный пульт для управления.

Популярные статьи  Коптильня своими руками: мастерим конструкцию для приготовления деликатесов

Внутри корпуса расположен теплообменник, благодаря которому происходит нагрев воздуха, и нагнетательный вентилятор турбинного типа, осуществляющий его подачу под напором наружу. В качестве теплообменника может выступать ТЭН, спираль или контур водяного отопления, который характерен для стационарных моделей.

Многие тепловые завесы имеют встроенный фильтр, предназначенный для очистки воздушной массы от загрязнений. Практически все модели независимо от производителя имеют встроенную защиту от перегрева, пробоев на корпус и короткого замыкания. Также могут быть оснащены термостатическим управлением скоростью вращения вентилятора и уровня нагрева теплообменника.

Тепловая завеса на входную дверь: ключ к созданию комфортного микроклимата

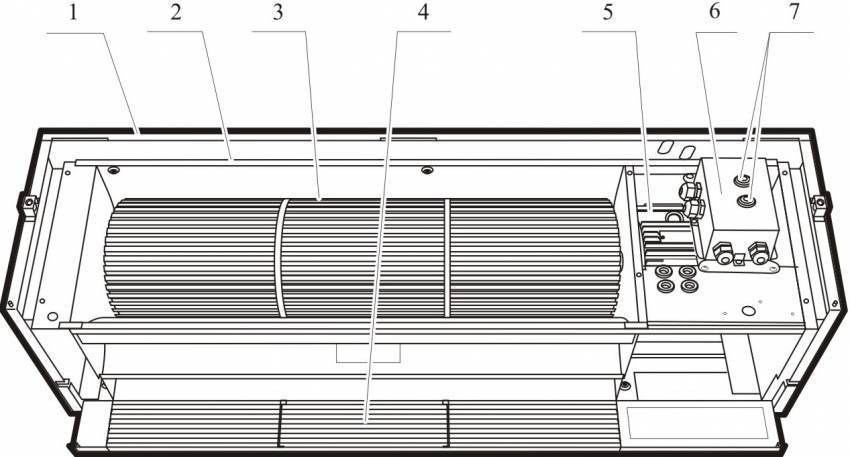

Схема конструкции тепловой завесы: 1 — кожух ,2 — корпус вентилятора, 3 — рабочее колесо (сталь), 4 — решётка выходная, 5 — электродвигатель, 6 — блок пусковой 7 — кнопка возврата электротеплового токового реле

По сфере применения

Тепловые завесы над дверью в частном доме – это действительно редкость. Все дело в том, что они ощутимо шумят и обладают высокой мощностью. Для домашнего применения рекомендуем выбрать бесшумную тепловую завесу, работающую по инфракрасному принципу действия – такой вариант будет наиболее оптимальным, избавляя домочадцев от назойливого шума. Если хочется завесу воздушного типа, выбирайте самые маломощные варианты.

Все остальные тепловые завесы созданы для входных дверей промышленных помещений и цехов, ресторанов и кафе, торговых центров и гипермаркетов, выставочных павильонов и кинотеатров, вокзалов и аэропортов. Они отличаются повышенной мощностью, которая достигает 10-12 кВт и даже больше.

Способ установки и выбор завес

Требования к организации завес сформулированы в СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование», раздел 7.7. Большинство тепловых завес предназначено для горизонтального монтажа над дверным или оконным проемом. При этом сама завеса расположена горизонтально и поток выходящего из нее воздуха направлен вниз. Такая завеса называется горизонтальной.

Иногда такая установка невозможна или нецелесообразна, например, при очень большой высоте проема или если двери открываются вертикально вверх. В таких случаях применяют вертикальные тепловые завесы, которые устанавливают сбоку от проема. Воздушный поток при этом будет направлен горизонтально. Высота (длина) вертикальной завесы должна быть не менее 3/4 высоты защищаемого проема, во всем остальном завеса ничем не отличается от горизонтальной.

По конструктивному исполнению воздушные завесы делятся на встраиваемые и наружного исполнения. Встраиваемые тепловые завесы предназначены для установки в подвесной потолок или короб, тогда как завесы наружного исполнения просто монтируются над обслуживаемым дверным проемом.

Очень важно правильно определить тип необходимой вам воздушной завесы. Определяющими факторами здесь выступают ширина дверного проема, высота установки и скорость воздушного потока. Специалисты предлагают применить следующие простые советы:

Специалисты предлагают применить следующие простые советы:

чем выше проем, тем больше должна быть скорость потока воздуха, выходящего из завесы;
воздушная завеса должна перекрывать весь дверной проем по ширине, поэтому ее длина должна быть не меньше ширины проема, а располагаться – как можно ближе к проему. Скорость потока воздуха, создаваемого горизонтальной воздушной завесой, должна быть достаточно большой, чтобы воздух достигал пола

В этом случае поток должен быть направлен вертикально или слегка наклонен в направлении помещения с холодным или загрязненным воздухом;
в больших проемах необходимо установить несколько воздушных завес в одну линию и вплотную одна к другой, создавая непрерывный поток воздуха;
в помещениях с большим внутренним объемом и несколькими входами и выходами обязательно надо учесть влияние силы ветра на сквозняки, возникающие в здании;
важно правильно выбрать скорость потока. Маломощная воздушная завеса не перекрывает высоту проема, а слишком мощный поток приводит к утечке теплого воздуха;
необходимое условие нормальной работы завесы – скорость выходящего из завесы потока воздуха на уровне пола должна быть не менее 2,7 м/с.

При одних и тех же размерах тепловая мощность завес может быть разной и выбирается из следующих соображений:

  • необходимость в дополнительном или основном обогреве помещения (тамбура);
  • место установки завесы и режим функционирования дверного проема (расположение у двери, открывающейся на улицу, в тамбуре или со стороны обогреваемого помещения, частота открытия дверей). Так, при работе на открытый проем может теряться от 50 до 70% мощности тепловой завесы;
  • наличие на объекте источника электроэнергии (или горячей воды) требуемой мощности. С тепловой мощностью тесно связан такой рабочий параметр завесы, как повышение температуры воздуха при прохождении через нагревательные элементы. Чем больше повышение температуры, тем меньше время, за которое завеса обогреет данный объем воздуха. У завес с электрообогревом повышение температуры составляет от 8 до 35 °С, у водяных – до 40…50 °С.

При определении стоимости монтажа завес надо учесть следующие моменты. Прежде всего объект следует осмотреть и обмерить в необходимом объеме, причем эта услуга оказывается заказчику бесплатно. Стоимость монтажа получается минимальной, когда завеса крепится к твердой монолитной стене и специальный крепеж не требуется, а силовой кабель требуемого сечения выведен к месту установки. Стоимость монтажа увеличивается, когда необходимо прокладывать силовой кабель от завесы до электрического щита, класть кабель в штробе или коробе, крепить завесу на специальных металлоконструкциях – веллерах, уголках, кронштейнах, подвесках, которые иногда надо еще изготовить.

Редакция благодарит компанию «Согласие» за помощь в подготовке данной статьи

Что надо знать о тепловых завесах

Тепловая завеса – техническое устройство, препятствующее поступлению холодного воздуха во внутренние помещения. Ее обычно устанавливают на входе в здание с большим потоком посетителей, а также с интенсивным оборотом ввозимых или вывозимых грузов.

Такие приборы можно встретить у входных дверей:

  • супермаркетов;
  • административных зданий;
  • гостиниц;
  • медицинских и образовательных учреждений;
  • вокзалов;
  • станций метрополитена;
  • производственных цехов;
  • складов и ангаров.

Внутри корпуса тепловой завесы располагается источник тепла и мощный вентилятор, создающий направленную воздушную струю. В зоне действия такого аппарата создается область повышенного давления, которая в холодное время года не позволяет воздуху с улицы проникнуть внутрь здания, а теплому из внутренних помещений – беспрепятственно выйти наружу.

Принцип работы тепловой завесы.

Нередко подобное оборудование включают и в летний период. В этом случае оно не пропускает в зону кондиционированного микроклимата наружный теплый воздух, отработанные газы автомобильных двигателей, пыль и насекомых. Тепловые завесы помогают избавиться от сквозняков, что дает экономию затрат на работу кондиционеров и отопительных приборов. Считается, что с их помощью на 70% сокращаются потери энергии через дверные проемы.

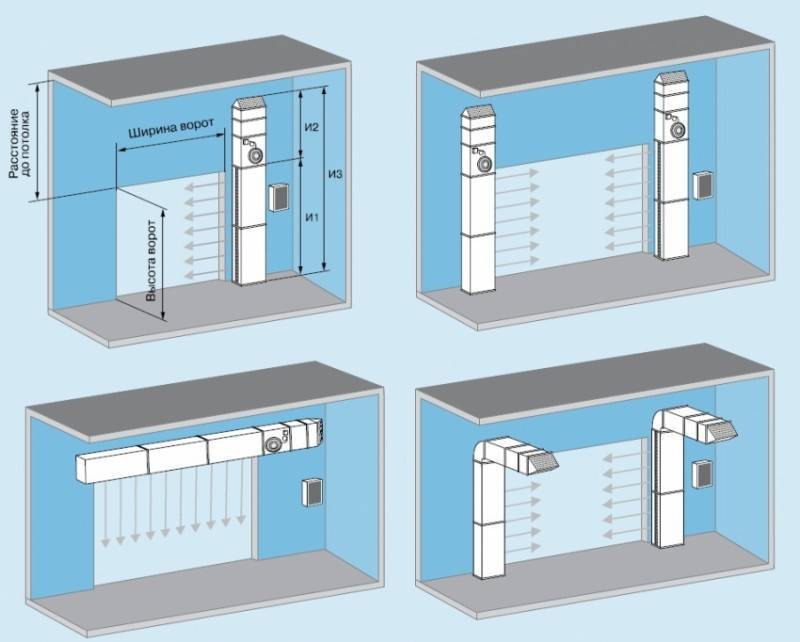

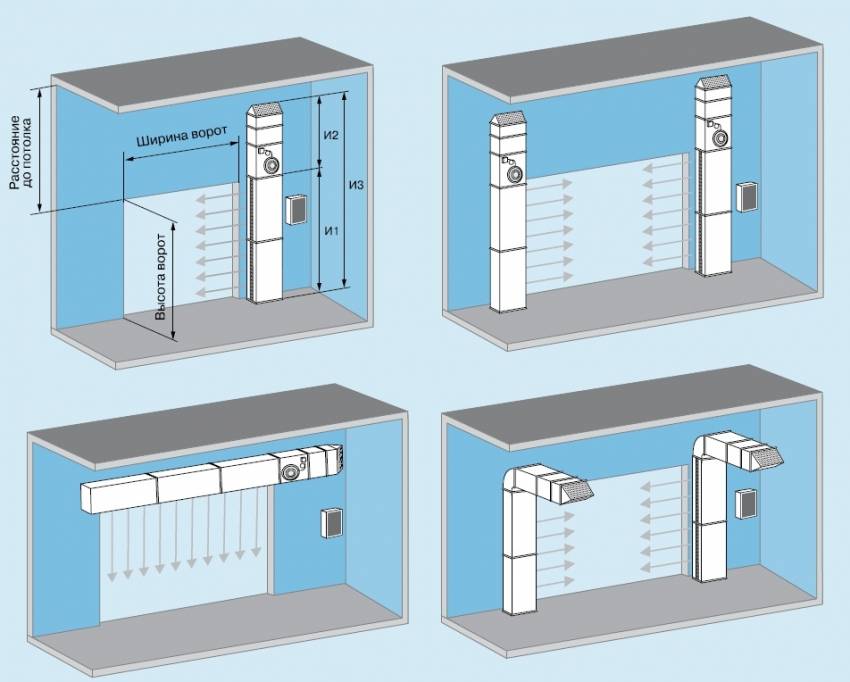

Разновидности тепловых завес в зависимости от места установки

Тепловые завесы всегда располагаются в непосредственной близости от дверного проема. По месту установки различают приборы нескольких типов.

Горизонтальные завесы монтируются непосредственно над дверями, а исходящие из них струи воздуха бьют сверху вниз.

Вертикальные завесы устанавливаются сбоку. Их может быть одна или две. Это напрямую зависит от ширины двери и мощности вентилятора. Высота приборов должна перекрывать не менее ¾ габарита проема.

Колонные завесы представляют собой отдельно стоящие у входа стойки. Они применяются одиночно или попарно. Воздух от них направляется горизонтально, отсекая выход от остального помещения.

Популярные статьи  Детский домик своими руками: варианты, идеи и инструкции

Потолочные завесы обычно встраиваются в элементы подвесных потолков. Они практически незаметны. Посетитель видит лишь решетки воздуховода, вписанные в общий дизайн помещения. За это подобное оборудование часто называют тепловыми приборами скрытой установки.

Электрические или водяные тепловые завесы

Передать тепло испускаемому завесой воздуху можно разными способами. Иногда встречается оборудование с газовым нагревом, но его следует отнести к разряду экзотических. По нашему мнению упоминания заслуживают завесы двух основных типов:

Электрические тепловые завесы

Внутри таких устройств находится нагревательный элемент, подключаемый к сети напряжением 220 или 380 вольт. Приборы этой категории отличаются компактностью, легкостью установки, простотой управления и обслуживания. Современные модели оснащаются переключателем мощности нагрева, настраиваемой интенсивностью воздушного потока, таймером и регулятором температуры воздуха.

Устройство электрической тепловой завесы.

Водяные тепловые завесы

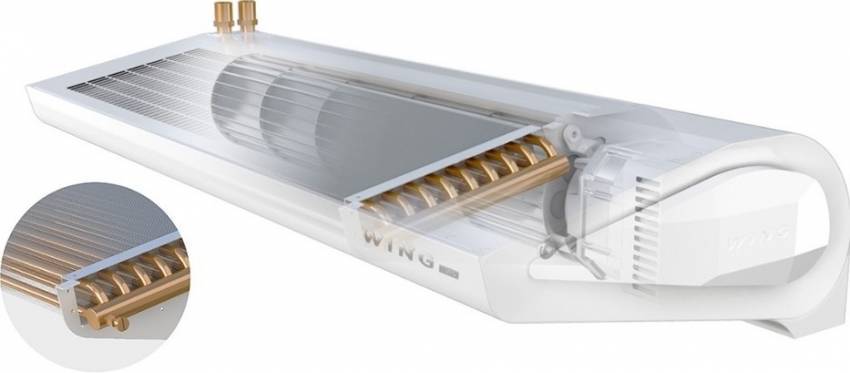

Внутри них есть встроенный трубчатый теплообменник, по которому пропускается теплоноситель из центральной теплофикационной сети или от индивидуального котла, обогревающего здание. Они имеют крупные габариты и достаточно сложны в подключении. У них есть два главных преимущества: большая мощность и экономичная эксплуатация. Такие приборы часто устанавливают на предприятиях в районе въездных ворот или больших дверных проемов.

Устройство водяной тепловой завесы.

Тип нагревательного элемента: ТЭН или спираль

Электрический нагревательный элемент может представлять собой спираль из тугоплавкого сплава с большим сопротивлением или трубчатый ТЭН. Первый вариант является чуть более эффективным с точки зрения теплообмена за счет высокой температуры поверхности проволоки. Но есть и оборотная сторона медали которая заключается в относительно коротком сроке службы нагревателя.

ТЭН считается более совершенным устройством. Он тоже оснащен спиралью, но она помещена в герметичную трубку, свободное пространство которой заполнено хорошо проводящим тепло кварцевым песком. Наружная его поверхность бывает гладкой или ребристой. Такая конструкция имеет длительный рабочий ресурс и отличные теплообменные свойства.

Особенности подключения тепловой завесы

Тепловая завеса на входную дверь: ключ к созданию комфортного микроклиматаПравильное решение поможет понять изучение принципиальной схемы определённой моделиТепловая завеса на входную дверь: ключ к созданию комфортного микроклиматаВ соответствии с официальной инструкцией подключают внешние устройства

Тепловую завесу на входную дверь можно дополнить кнопкой включения, стационарным пультом дистанционного управления. В комбинации с датчиком движения обеспечивают автоматическое включение нагрева и вентилятора с учётом приближения человека к проходу. В наборе с термостатом – поддержание заданных пользователем температурных условий.

Установку выполняют по следующему алгоритму:

  1. Создают каналы в стенах, устанавливают кабели питания (информационных и управляющих цепей). В некоторых ситуациях требуется разделение трасс для исключения паразитных наводок.
  2. После нанесения разметки устанавливают тепловую завесу на входную дверь с применением штатного крепежа.
  3. Перед электромонтажными работами отключают питание. Вывешивают предупреждающие таблички, применяют другие меры безопасности в соответствии с правилами ПУЭ.
  4. По утверждённой схеме монтируют электрические цепи, датчики, другие внешние устройства.
  5. Делают пробный пуск, устраняют выявленные дефекты.
  6. Выполняют отделочные операции.

Область применения

Кроме холодильных камер и кондиционируемых помещений, необходимость в установке тепловых барьеров испытывают комнаты, в которых из-за функционального назначения создается большой поток людей, а, следовательно, дверь в помещение практически постоянно открыта. К таким объектам относятся метро, промышленные цеха, и складские помещения. Их целесообразно оборудовать мощной тепловой преградой.

  • В крупных торговых центрах, на проходных предприятиях, и в тех помещениях, где установлены автоматические двери, целесообразно использовать вертикальные водяные тепловые завесы, которые будут работать синхронно с автоматикой двери. Дверь открылась – завеса включилась, когда двери закрыты, они защищают помещение от проникновения в него холодного или горячего воздуха и других неприятных факторов. Очень часто, такие устройства подключают к системе чиллер-фанкойл, которые менее энергозатратные, нежели электрические.
  • Установка тепловых завес в небольших магазинах, павильонах, ресторанах и офисных центрах образует «воздушную невидимую преграду» выходящему теплу из помещения, чем существенно экономятся средства на отопление. Такие приборы могут и подогревать воздух, смешиваясь с воздушной средой помещения, но как о полноценной замене отоплению, о тепловой завесе говорить нельзя.
  • Очень популярно стало устанавливать тепловую завесу для гаража, так как от момента, пока открываются ворота и заезжает авто, гараж выстуживается. Принцип действия этого прибора схож с оборудованием, используемым для автоматических дверей. Ворота открылись – тепловая завеса создала «непреодолимый барьер» холодному воздуху, ворота закрылись, завеса начинает работать на 10% от своей мощности. В гараже, такую воздушную преграду можно использовать как с горизонтальным, так и с вертикальным способом установки, поэтому выбор зависит от ширины проема гаража и личных предпочтений его владельца.

Особенности выбора

Если тепловой барьер нужен для бытового использования, и выбор ее приходится делать непосредственно вам, то следует обращать внимание на некоторые «мелочи»:

  • Прежде всего, следует сделать выбор между водяным оборудованием или электрическим прибором. Электрическая воздушная преграда быстро монтируется, но дорогая в эксплуатации. КПД такого оборудования выше, но и счета за электричество больше. Если в помещении, в которое планируется установка есть система водяного отопления, то стоит рассмотреть вопрос о покупке и установке водяной завесы. Она сложнее в монтаже, зато дешевле в эксплуатации.
  • Мощность устройства. Следует понимать, что чем больше мощность, тем больше тепла установка производит. Но это опять же, тянет за собой расходы на производство тепла.
  • При выборе теплового барьера для бытового использования, одним из критериев является уровень производимого им шума. Если прибор производит уровень шума более 70Дб, то для бытовых нужд он не очень подходит.
  • Скорость выхода воздуха из устройства. Следует знать, что выбирать нужно такую воздушную преграду, в которой на выходе из аппарата будет скорость не менее 10 м/с, а возле пола, около 5 м/с.

Кроме того, на сегодняшний день такое оборудование выпускается с массой дополнительных функций, из которых наиболее важными являются защита устройства от перегрева и возможность создавать воздушный поток без его обогрева. Это существенно расширит возможность его использования в летний период.

Виды устройств по наличию и типу теплообменника

Как выбрать тепловую завесу и на что обратить внимание − это те вопросы, которые встают перед потенциальным покупателем, когда принято решение о необходимости установки подобного оборудования. Среди критериев выбора важным показателем является вид источника тепловой энергии, посредством которого осуществляется нагрев воздушных потоков.

Электрические модели «Zilon» просты в установке и удобны при эксплуатации

Модели с электрическим теплообменником

Электрическая воздушно-тепловая завеса – это устройство, в котором нагревание воздуха происходит при прохождении его через электрический нагревательный элемент (ТЭН, спираль, стич-элементы). Данный тип установок отличается рядом преимуществ, в сравнении с прочими аналогами:

  • простота выполнения монтажных работ и обслуживания;
  • отсутствие сложной конструкции теплообменника определяет малый вес и разнообразие форм корпуса устройства;
  • для включения в работу достаточно наличия лишь точки подключения к электрическим сетям, без прокладки прочих инженерных сетей (отопление, ГВС и т.д.).

Бытовая тепловая завеса на входную дверь, оснащённая электрическими ТЭНами, подключается к электрической сети напряжением 220 Вольт

Недостатками воздушных завес, оснащённых электрическим теплообменником, являются:

  • увеличение установленной мощности объекта потребления в целом и, соответственно, расходов на оплату счетов за потреблённую электрическую энергию;
  • необходимость прокладки дополнительных электрических групп, предназначенных именно для подключения тепловой завесы.
Популярные статьи  Живые бактерии для септиков: какие выбрать и отравляют ли они почву

Модели с водяным теплообменником

Водяная тепловая завеса на входную дверь – это ещё один вид устройств данного типа, отличительной особенностью которого является теплообменник, выполненный в виде водяного калорифера. Этот тип установок используется, как правило, в общественных, административных и промышленных зданиях, что обусловлено конструкцией теплообменника и необходимостью подключения к отопительному контуру здания (сооружения).

Водяная тепловая завеса «Ballu W2»

Завеса данного типа подключается к системе центрального отопления, и теплоноситель, циркулирующий по калориферу, передаёт свою тепловую энергию воздуху, также проходящему через него. Достоинствами агрегатов данного типа являются следующие показатели:

  • экономичность в плане расхода электрической энергии, т.к. она используется только для работы вентилятора;
  • возможность использования на проёмах, имеющие большие габаритные размеры;
  • значительная мощность.

К недостаткам относятся:

  • сложность выполнения монтажных работ;
  • высокая стоимость;
  • необходимость наличия систем автоматики, обеспечивающих работу в различных режимах использования, предотвращающих заморозку теплоносителя.

Электрическая тепловая завеса вертикальной установки

Модели, не оснащённые теплообменником

Предприятия-изготовители выпускают воздушные завесы в различной комплектации, соответствующей заявленной спецификации потребителя, стандартной комплектации или без наличия теплообменника. Это могут быть обычные модели, в которых отсутствуют электрические нагревательные элементы или калорифер. В этом случае воздушная завеса работает как простой вентилятор с узконаправленным распределением потоком воздуха.

Тепловая завеса «Тепломаш КЭВ-125 П5051W»

5 Как монтировать различные виды тепловых завес поэтапно:

  • Делать монтаж(устанавливать) тепловую завесу следует максимально близко к проему, при этом, воздушный поток должен перекрывать весь проем.
  • Монтаж этого вида климатического оборудования осуществляется внутри помещения. Установка устройства снаружи проема может выполняться только в тех случаях, когда необходимо предотвратить размораживание морозильных камер.
  • После установки тепловой завесы следует выполнить регулировку систем вентиляции и кондиционирования так, чтобы максимально снизить их влияние на поток воздуха, перекрывающий проем.

5.1 Монтаж тепловых завес разных видов выполняется по такому алгоритму:

Этап 1. Разметить и просверлить в строительной конструкции возле проема крепежные отверстия.
Этап 2. Установить монтажные скобы, на которых впоследствии будет крепиться тепловая завеса. Расстояние между скобами должно быть около 60 см

Важно: При установке завесы необходимо следить, чтобы ее монтажные винты находились точно в пазах скоб.
Этап 3. После проверки правильности размещения монтажных винтов их нужно затянуть

Монтаж завесы может выполняться на подвеске, но для этого необходимо выверить положение установочного крепежа. Для монтажа оборудования на спец. перекрытия, обустроить крепежные отверстия нужно в панели.

Вид установки тепловой завесы определяется типом модели и особенностями помещения. До начала монтажных работ следует ознакомиться с инструкцией производителя и другой сопроводительной документацией.

5.2 Некоторые рекомендации по выполнению монтажа тепловых завес:

  • К конструкциям из бетона или кирпича завесы крепятся с помощью кронштейнов, которые поставляются с оборудованием. Если нужно установить такое оборудования в зданиях, которые построены по каркасной технологии, то необходимо предусмотреть размещение дополнительных несущих конструкций, которые будут не только выдерживать вес устройства, но и гасить производимые им вибрации.
  • Крепежные кронштейны устанавливаются с интервалом в 50 – 60 см, который может меняться в зависимости от вида и размеров завесы.
  • Для крепления монтажных кронштейнов к строительным конструкциям используют анкера или шпильки нужного размера. При этом, нельзя использовать крепеж меньшего диаметра.
  • Перед обустройством отверстий для крепления тепловой завесы необходимо выполнить разметку стены в соответствии с расположением пазов в крепежных кронштейнах. Неточность выполнения разметки может существенно снизить надежность крепления климатического оборудования.
  • Для установки оборудования в подвешенном состоянии используют специальные подвесы.
  • Для проверки затяжки установочных винтов можно рекомендовать использование динамометрического ключа. При этом, необходимо в обязательном порядке использовать граверы и шайбы.
  • После того, как все винты затянуты необходимо проверить качество монтажа.
  • Чтобы обеспечить надежную защиту широких проемов нужно последовательно закрепить несколько тепловых завес, чтобы перекрыть всю ширину проема.

Источники

  • https://airducts.ru/vozdushnye-zavesy/
  • https://TechnoSova.ru/klimaticheskaja-tehnika/obogrevatel/podbor-teplovoj-zavesy/
  • http://ventilationpro.ru/pritochnaya_ventilyatsiya/teplovaya-zavesa-ehlektricheskaya-ili-s-vodyanym-nagrevatelem-klassifikaciya-i-princip-raboty.html
  • http://www.TopClimat.ru/publications/vozdushnie_teplovie_zavesi.html
  • https://msk.teplomash.ru/teplovye-zavesy/vertikalnye
  • https://teplofan.ru/obogrevateli/teplovye-zavesy/princip-raboty-vidy-pravila-ustanovki
  • https://its-city.ru/klimaticheskaya/vozdushno-teplovaya-zavesa-eto.html
  • https://ecoteplo.pro/teplovaya-zavesa/
  • https://www.220-volt.ru/articles/kak-vybrat-teplovuu-zavesu/

Устройство и принцип работы

Все тепловые завесы устроены и работают по одному и тому же принципу.

Все типы тепловых завес устроены по одному принципу

  1. Через отверстия на верхней панели осуществляется забор воздуха.
  2. Внутри корпуса находится вентилятор, отвечающий за создание воздушного потока по направлению сверху-вниз.
  3. Рядом с вентилятором находится теплообменник, нагревающий проходящий сквозь него воздух.
  4. В некоторых моделях может присутствовать фильтр.
  5. В нижней части корпуса находятся отверстия, подающие мощный поток воздуха.

Аппараты оснащают нагнетательными вентиляторами двух типов:

  • радиального (компактные и лёгкие);
  • тангенциального (имеют удлинённую форму).

Управление аппаратом осуществляется посредством кнопок на передней панели или выносном блоке, а также с помощью пульта ДУ. Аппарат может быть оборудован датчиком контроля температуры воздуха. Большинство моделей оснащены силовым кабелем для подключения к электросети. Но есть аппараты, на корпусе которых установлена только клеммная колодка.

Ремонт тепловых завес

Дать оценку масштабности поломки завесы и возможность ее ремонта может лишь квалифицированный специалист. Он легко поменяет на новую, вышедшую со строя деталь, и выполнит последующую настройку устройства.

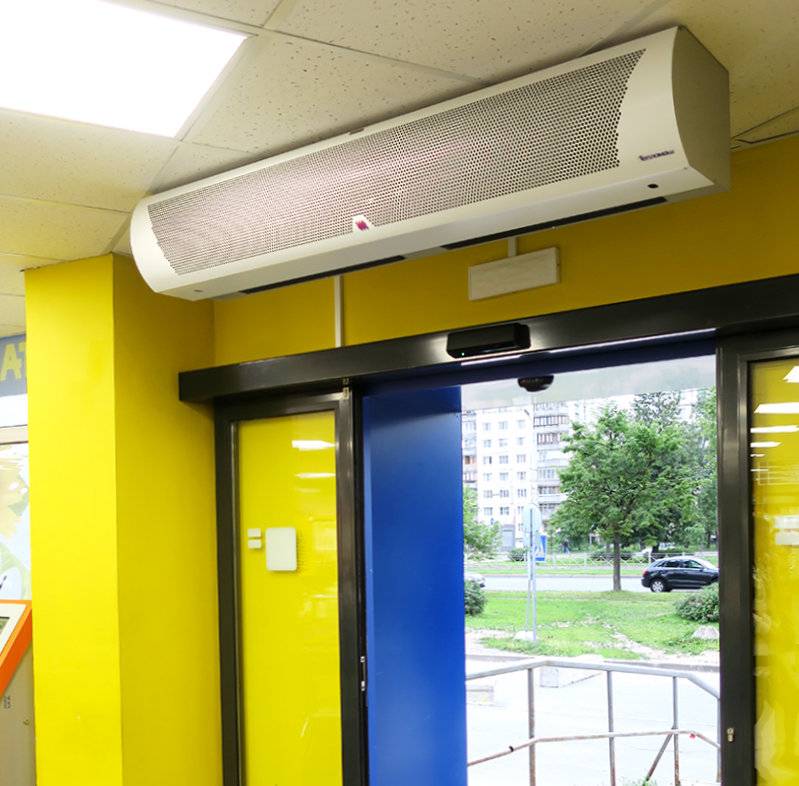

Тепловая завеса на входную дверь: ключ к созданию комфортного микроклимата

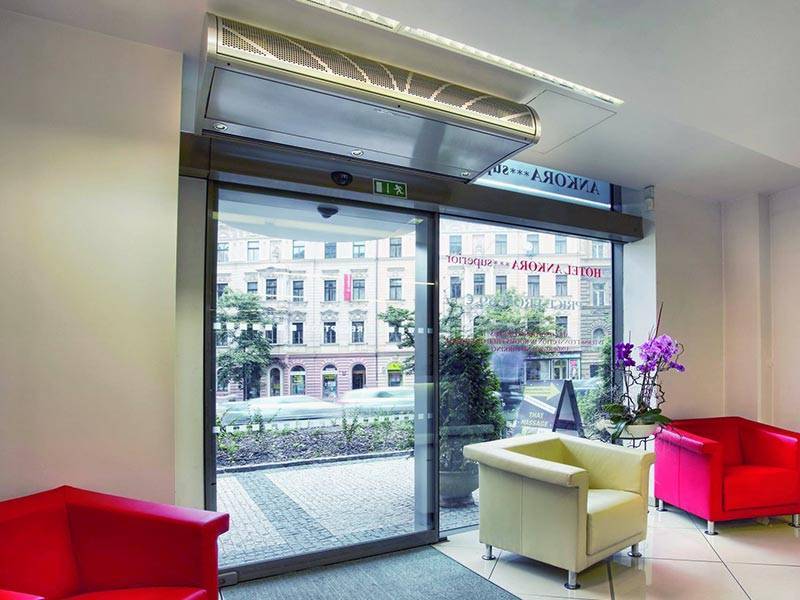

Двурядный водяной нагреватель имеет высокую производительность, что позволяет использовать устройство для больших помещений

Самой распространенной причиной поломки завесы является перегрев устройства, который происходит из-за несоблюдения рекомендации инструкции. Завеса включается на полную мощность, в результате происходит поломка вентилятора, нагревательного элемента, реле, выходит из строя переключатель и страдают электрические контакты. Чаще всего выходят из строя завесы с длиной устройства более 80 см, которые оснащены очень сложной комплектацией.

Специалист сервисного центра может устранить мелкую неисправность на месте. Однако если требуется более сложный ремонт, оборудование демонтируется на некоторое время. Можно также попробовать устранить неисправность самостоятельно, подробно изучив перед этим инструкцию.

Все работы необходимо выполнять с соблюдением техники безопасности. Если устройство не включается, для начала следует убедиться в наличии электричества. Затем проверить контакты и предохранители. Неисправные элементы можно поменять самостоятельно, следуя инструкции.

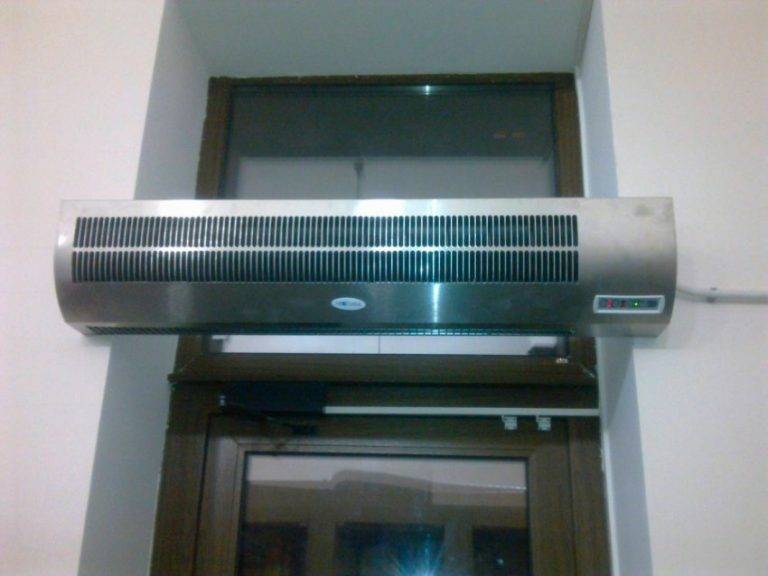

Тепловая завеса на входную дверь: ключ к созданию комфортного микроклимата

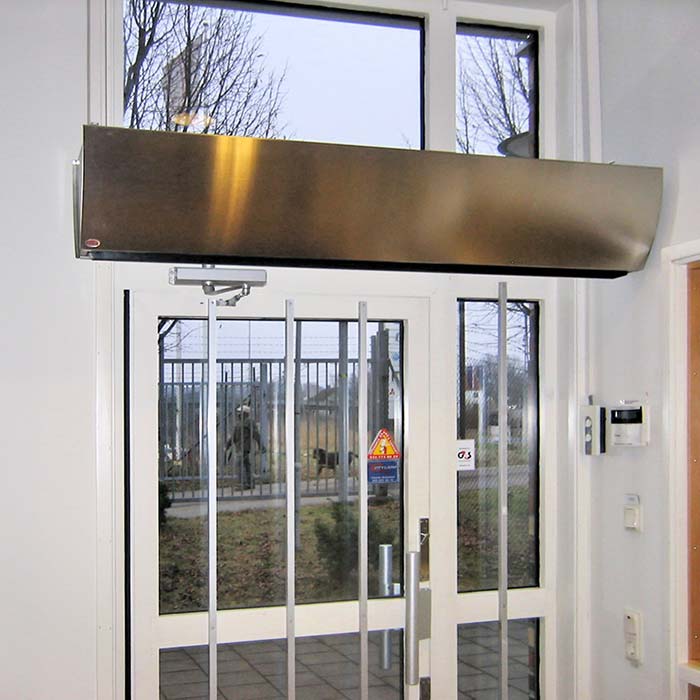

Схема вариантов расположения тепловых завес

Если переключатель устройства находится в положении «Нагрев», но функция не выполняется, возможно вышел из строя переключатель, или в электрической цепи плохой контакт. В первом случае элемент меняется на новый. Во втором варианте следует проверить правильность соединения, и восстановить контакт.

Если тепловая завеса периодически включается и выключается, следует проверить правильность ее установки и выполнить очистку внутренней ее части от скопившейся пыли.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
