Печь с водяным контуром для отопления дома: варианты реализации

Принцип установки и работы системы

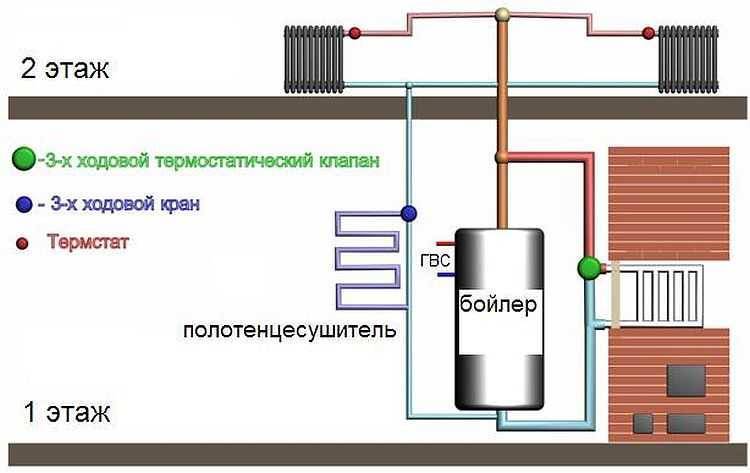

Схема водяного отопления двухэтажного дома на дровах

https://youtube.com/watch?v=fm_dud7HRyQ

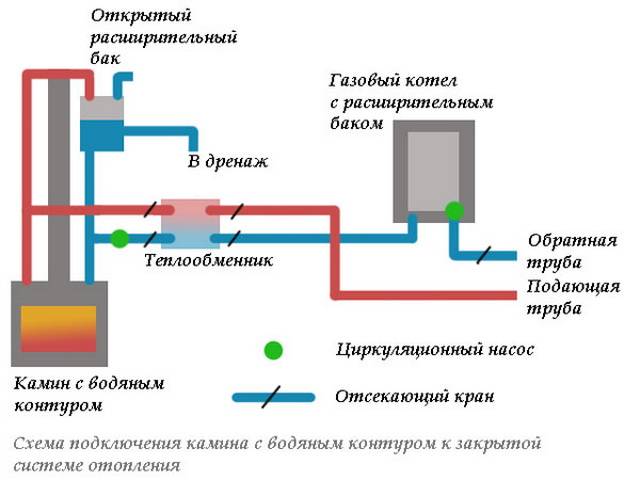

Комбинированная система отопления частного дома

В топку устанавливают котел, подсоединяют к нему две трубы — по одной идет подача горячей воды, которая направляется через расширительный бачок в систему, другая возвращает к регистру воду обратно. Таким образом, происходит циркуляция воды в системе за счет силы гравитационного закона.

Часто для хорошей циркуляции устанавливают небольшие, но мощные насосы. Такой насос обычно устанавливают на возвращающую воду трубу (обратка), этот способ особенно эффективен, когда протапливается крупное помещение, что позволяет поддерживать температуру на всех участках системы практически одинаковой.

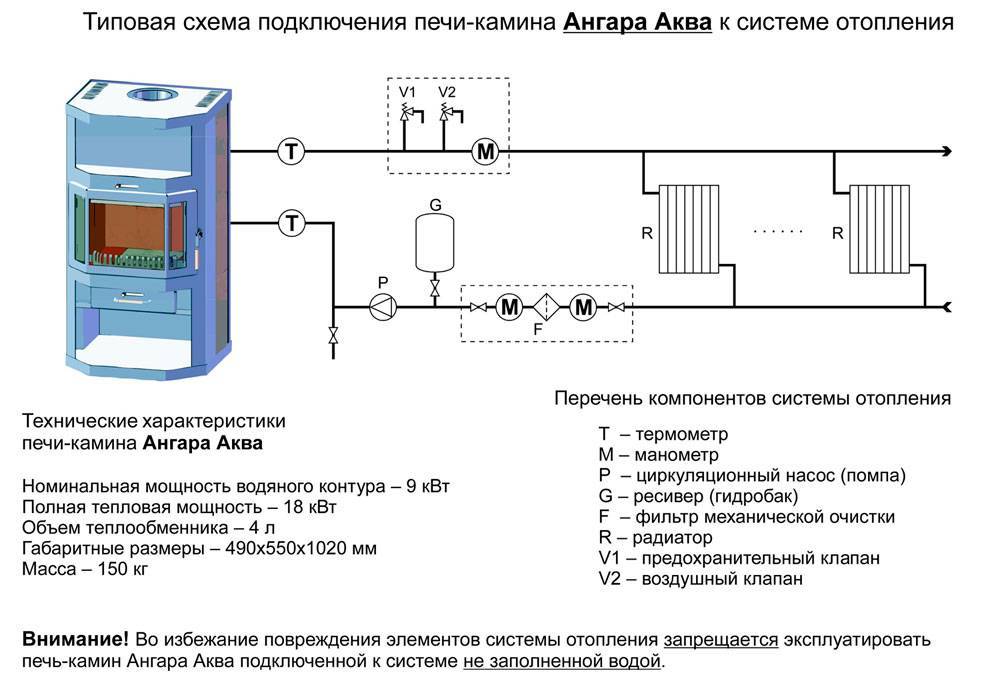

Строительство каминов с водяным контуром

Все работы можно разделить на два этапа:

  • Возведение корпуса источника тепла, то есть самого камина;
  • Монтаж теплообменника.

Строительство корпуса камина

Возведение корпуса камина следует начать с поиска парадной схемы кладки. При выборе материалов отдайте предпочтение тем, которые позволяют возвести камин с водяной рубашкой. Для обеспечения герметичности применяются обычно стальные листы.

Возведение камина начинается с монтажа фундамента. Для его заливки потребуется:

  • Доски для монтажа опалубки;
  • Рубероид;
  • Щебень;
  • Песок;
  • Цемент.

Размер основания должен быть несколько больше габаритов будущего камина. Для обеспечения гидроизоляции готового фундамента на него укладывается рубероид. После этого можно приступать к кладке. Для строительства корпуса применяется огнеупорный кирпич, топка собирается из жаростойкого шамотного сорта. Специальная глиняная смесь используется в роли раствора. Изготавливать ее самостоятельно не рекомендуется. Специалисты используют готовые дозированные составы.

Собирать кладку следует из горизонтальных основных рядов

На этом этапе важно следить за точным позиционированием в горизонтальной плоскости. После этого собирается зольник, далее мастера выкладывают топку камина

Финальная часть укладки значительно отличается от строительства классического камина. На этом этапе требуется укладка теплообменника.

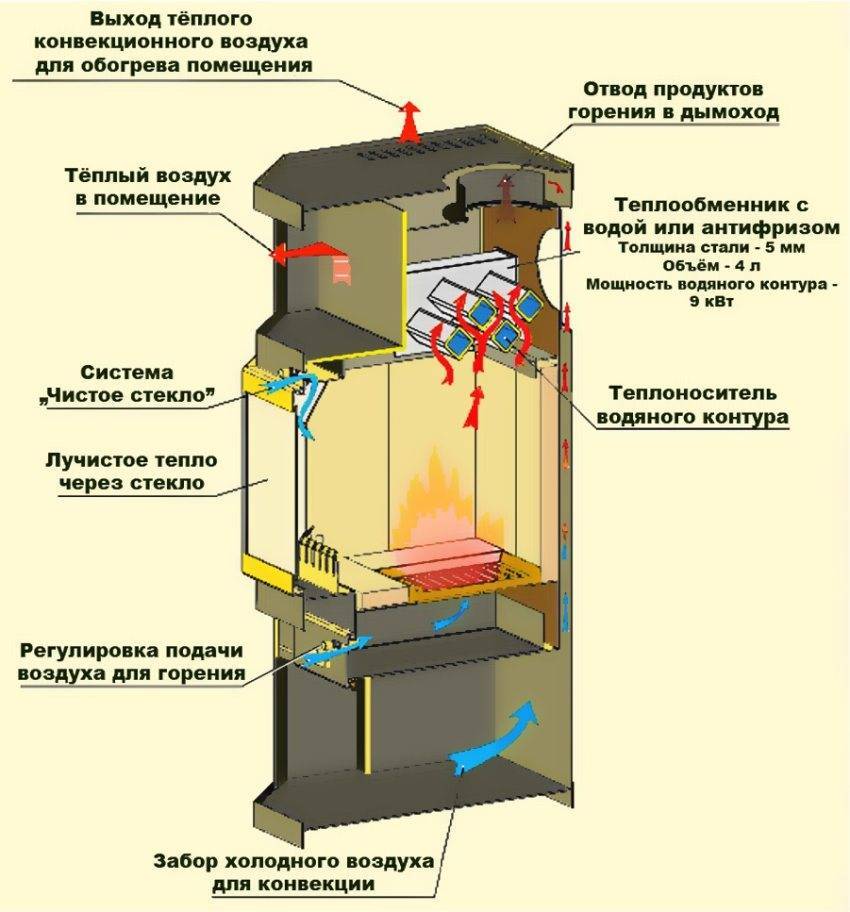

Организация теплообменника

Простейший тип теплообменника – небольшой бак с двумя фланцами для подключения труб. Через первую трубу поступает холодная вода, через вторую отводится подогретая. В связи с вредным воздействием открытого пламени, перепада температур, негативного воздействия продуктов горения прослужит недолго. В качестве материала для теплообменника должна использоваться листовая сталь толщиной не менее 4 мм.

Точные размеры резервуара определяются конструкцией камина. Для повышения эффективности рекомендуется использовать теплообменники в виде змеевика. Такие конструкции состоят из секций и регистров, собраны в виде лабиринта.

После изготовления теплообменника он встраивается в тело камина. После этого формируются специальные подставки, на которые резервуар будет опираться. Монтаж производится таким образом, чтобы сгоны теплообменника были вне камина. Это позволяет обеспечить возможность ремонта в случае поломки.

После монтажа теплообменника завершается сборка топливной камеры камина. Она перекрывается кладкой с обязательной организацией дымового отверстия. В заключении возводятся дымоход.

После того как кладка полностью высохнет, на это потребуется не менее 10 дней, система впервые может быть наполнена водой. При первичном запуске необходимо проверить на отсутствие течей. В открытой системе течи приводят к снижению объема воды, в закрытой же они станут причиной отсутствия циркуляции.

Если камин будет использоваться в качестве резервного источника тепла, должна быть предусмотрена система включения и отключения контуров от него. Использование перепускного клапана позволяют прекратить подачу воды.

Плюсы и минусы различных теплообменников

Установка бака внутрь кирпичной печи практикуется мастерами десятками лет. Это проверенный и надежный способ, позволяющий постоянно нагревать воду и даже организовать ее естественную циркуляцию, только потребуется проложить трубы большого диаметра (около 50 мм) с соблюдением уклонов. Правильно сделанный бак-котел очень редко прогорает, потому что вмещает большой объем теплоносителя, который его охлаждает.

Недостаток варианта – значительные размеры емкости. Она влезет лишь в отопитель, сложенный из кирпича, а в металлических буржуйках слишком мало места. В отличие от бака, размеры и форму регистра из стальных труб можно менять и встраивать в любую печку, но тут возникают другие проблемы:

  1. При установке внутрь топливника змеевик постоянно подвергается воздействию высоких температур (в пике до 1000 °С) и конденсата с сажей, а потому прослужит 4—6 лет, после чего прогорит. Нержавеющие либо жаропрочные трубы продержатся дольше – до 10 лет.
  2. Более надежный способ — вмонтировать водяной контур внутрь дымоходного канала, где температура ниже. Но тогда упадет интенсивность нагрева и для организации нормального отопления теплообменник придется увеличить в размерах. Получается замкнутый круг.
  3. Циркуляция теплоносителя внутри регистра должна быть безостановочной. Иначе вода закипит, превратится в пар, а он своим давлением разорвет трубопровод в слабом месте – где-нибудь на стыке. Значит, организовать самотек нереально, а работу циркуляционного насоса придется подстраховать блоком бесперебойного питания на случай отключения электроэнергии.
  4. Вместительность металлических отопителей сильно ограничена, так что вставить туда добротный теплообменник не получится. Практика показывает, что стальная заводская печь с водяным контуром может обслужить не больше 2 радиаторов общей мощностью до 4 кВт.

Печь с водяным контуром для отопления дома: варианты реализации

Разновидности сварных регистров

Печь с водяным контуром для отопления дома: варианты реализации

Экономайзер (слева) и обычный бачок для монтажа на дымоход (справа)

Самоварный теплообменник (экономайзер) лишен всех перечисленных недостатков. Он представляет собой водяную рубашку для дымоходной трубы и отнимает теплоту отходящих газов. А их температура в печах, функционирующих на дровах или отработке, достигает 300 °С. Такое решение зачастую используется в банных отопителях, чтобы греть воду для помывки. Комбинированный вариант – бак, сквозь который пропущена дымоходная труба.

Популярные статьи  Калькулятор расчета общего объёма системы отопления

Идею с экономайзером по понятным причинам нельзя реализовать на кирпичной печке. Но для Булерьяна, Бренерана или другой стальной буржуйки независимо от ее размеров такой вариант хорошо подойдет. И последний, самый эффективный метод – устройство водяной рубашки вокруг корпуса обогревателя. По сути, она превращает любую металлическую печь или камин в отопительный котел. Одна беда – вариант довольно сложен в исполнении.

Печь с водяным контуром для отопления дома: варианты реализации

Железная печка конструкции Бутакова с конвекционным кожухом и водяным контуром на задней стенке топливника

Оригинальная конструкция наружного теплообменника с импровизированным экономайзером продемонстрирована на видео:

Технология изготовления водяного контура для кирпичной печи

Хорошо поставленная кирпичная печь с котлом водяного отопления является аккумулятором тепла, то есть, кроме того, что греет теплоноситель для раздачи в систему отопления, сама конструкция нагревается и передает тепло комнатам. При оснащении варочной панелью, прибор снимет проблему приготовления обедов в областях с перебоями подачи газа, электричества.

Печь с водяным контуром для отопления дома: варианты реализации

К прочим плюсам относят равномерность подачи тепла и поддержание температуры водяного теплоносителя до тех пор, пока огонь в топке не погаснет. Но и после окончания горения, устройство долго отдает тепловую энергию, сохраняя в доме комфортную температуру.

  • встроенный в топливник теплообменник не заработает из-за уменьшенного объема;
  • если холодный теплоноситель перемещается особенно интенсивно, снижается КПД устройства и накапливается сажа;
  • несоблюдение технологии встраивания теплообменников в дымовой канал приводит к снижению пропускной способности и попаданию угарных газов в помещение;
  • вмуровывая теплообменник в кладку, нужно следить за тем, чтобы осталось пространство для расширения устройства при нагревании, иначе кладка расшатается;
  • неточные расчеты мощности теплообменника, встраиваемого в дымоход, приведут к снижению температуры дымовых газов и образованию конденсата, который приводит к быстрому износу деталей системы.

Снизить риск ошибки можно при использовании готовых заводских приборов или поручении дела мастерам, имеющим опыт сооружения системы отопления с водяным контуром из печи.

Разновидности теплообменников и зоны их размещения в кирпичной печке

Теплообменники классифицируются по типу материала, из которого они сделаны:

  1. Чугун. Жаропрочный материал подходит для обустройства котлов, но не терпит перепадов температуры. Если формируется чугунный теплообменник, доливать в него холодную воду в процессе нагрева нельзя – металл лопнет.
  2. Медь. Прочный материал с высокими показателями теплопроводности. В печах применять нельзя из-за прогрева – температура плавления меди составляет +1083 С, топка прогревается до +1400 С.
  3. Сталь. Материал подходит только при условии высоких жаропрочных показателей и толщины стенки от 5 мм. Рекомендуется выбирать бесшовные трубы с антикоррозийной обработкой.
  4. Нержавеющая сталь. Прочный материал практически не ржавеет, долго служит и отличается хорошими показателями теплопроводности. Лучше всего подходит марка стали AISI 3040.

Материал для изготовления теплообменника своими руками

Печь с водяным контуром для отопления дома: варианты реализации

Практичнее всего применять листовую сталь или трубу. Нюансы выполнения работы:

  • Сталь листовая выбирается толщиной до 5 мм, в самом листе вырезаются 2 отверстия для трубы сечением в 50 мм – это для трубопроводов подачи и обратной циркуляции теплоносителя. Стальная конструкция размещается внутрь топки, чтобы облегала стенки и потолок, дополняется выходными отверстиями (боками) для закладки дров и выпуска газов. Внутренний зазор должен быть не менее 30 мм, чтобы не закипела жидкость для подачи в сеть отопления. Теплообменник располагать так, чтобы подающая труба находилась в верхней точке, это необходимо для устранения риска возникновения паровых пробок и предупреждения гидроудара в трубопроводах и радиаторах.
  • Если теплообменник делается из трубы, то он тоже размещается в топке. Подойдет труба сечением до 50 мм круглая или профильная с прямоугольным сечением 40х60 мм или 60х60 мм. Детали свариваются в конструкцию по рассчитанным размерам, правило тут одно – теплообменник размещать так, чтобы он не мешал закладке топлива, не перегораживал колосники и каналы дымоудаления.

При выполнении трубных элементов в виде плоского регистра, теплообменник устанавливается в дымоходные каналы. Это не самый лучший вариант, потому что в этой зоне мало тепла и надо брать трубу большего сечения. Устанавливать такие детали в готовую печь запрещено, они перегрузят конструкцию – все расчеты и нагрузка выполняются только на этапе проектирования и укладке печи.

Правила расчета параметров и мощности теплообменника

Стандартная формула такая – на 10 м2 отапливаемой площади требуется 1 кВт тепла. Применяя расчеты к теплообменнику, следует знать – с одного 1 м2 устройства снимается до 10 кВт тепловой энергии. Если делать дровяное отопление с водяным контуром, то с 1 м2 теплообменника снимается до 6 кВт тепла в час, для угольной печи до 10 кВт/час.

К примеру, для дома с потребностью тепла в 15 кВт/час расчет ведется так: S=Q/Qy, где 15/6=2,5 м2, а S – это площадь дома, Q – требуемая тепловая энергия, Qy – количество выделяемого тепла. Пример приведен для теплообменника из листа стали. В этом случае общая площадь теплообменника, которая соприкасается с горячим воздухом топки, равняется 2,5 м2.

Основные виды

Сооружая печное водяное отопление, можно пойти по одному из двух путей:

  1. Если в доме уже имеется печь, то необходимо изготовить змеевик для установки внутрь конструкции. Этот прием применяется нечасто по причине своей трудоемкости. В таком случае довольно непросто изготовить топливник под имеющиеся габариты конструкции.
  2. Сооружение тепловой установки своими силами, с учетом размеров регистра. Если все сделать правильно, гарантируется надежность и долговечность службы печи. Сугубого внимания заслуживают внутренние размеры рубашки. Ее толщина должна начинаться от 4-5 см, во избежание угрозы закипания воды. Чтобы уберечься от проблем с циркуляцией теплоносителя, обычно монтируют подходящую помпу.
  3. При выборе толщины стенок за ориентир берутся теплотворные возможности выбранного топлива. Если в качестве энергоносителей предполагается использовать исключительно дрова, то достаточно будет и 3-х мм. Если планируется использовать уголь, толщину следует увеличить до 5 мм. Расстояние от регистра для печи до ее стенок рекомендовано в пределах 10-20 мм. Это позволит полностью нивелировать тепловое расширение металлических элементов, сохранив их от преждевременного разрушения.
Популярные статьи  Замена радиаторов отопления: руководство по демонтажу старых батарей и установке новых приборов

Важные моменты строительства печи

Для того, чтобы водяной контур функционировал с максимальной отдачей, правильно сконструирована должна быть не только отопительная водная система, но и сама печь. Только лишь соблюдение порядовки недостаточно

Важно полное соответствие технологии печного строительства

Фундамент

Его вид и толщина зависят от размеров печки. Массивную классическую русскую печь рекомендуют устанавливать на добротный ленточный фундамент. Менее габаритным современным отопительным конструкциям достаточно бетонной подушки в полтора десятка сантиметров толщиной, иногда — на каркасе из арматуры.

Кирпич

Для наружных стен берут керамический огнеупорный кирпич. Для основания — его же, возможно бывшим в употреблении. Специалисты рекомендуют обязательно выполнять футеровку внутренней поверхности топки шамотным камнем. Для более презентабельного вида фасада, его можно сразу класть из облицовочного кирпича или выполнить такую отделку позднее.

Раствор

Раствор для кладки готовят традиционно: смешивают песок с глиной, разбавляют водой и добавляют немного цемента для прочности. Можно приобрести готовый состав для кладки на основе цемента со специальными добавками.

Кладка

Основное условие прочного строения — наличие качественной перевязки швов. Они не должны совпадать ни при каких условиях. Идеально, когда швы нижнего кирпичного ряда попадают под середины кирпичей, лежащих в следующем ряду. Для этого, начиная ряды, чередуют целые кирпичи и их половинки.

Печи с водным отопительным корпусом имеют довольно простую и понятную конструкцию. Они популярны, благодаря своей дешевизне и неприхотливости в эксплуатации. И если вам не по нраву использование природного газа для обогрева домостроения или нет доступа к газовой сети, такой вариант отопления следует рассмотреть первым. Сложенная хорошим мастером, такая печь никогда не разочаровывает своих владельцев.

Типы отопительных печей

Все современные отопительно-варочные печи, у которых имеется встроенный водяной контур, условно делятся на системы с дополнительным фундаментом и не имеющим его. Последняя конструкция является мобильной и наиболее популярной у современного потребителя. Она более компактна и успешно справляется со всеми функциями аналогичной стационарной установки.

Отвод теплой воды из печки для бытовых нужд или в систему отопления частного дома осуществляется через блок соединительных патрубков. Температура и давление контролируется визуально по панели с соответствующими датчиками. Все дровяные топочные установки, где есть водяной контур, имеют конвекционную решетку для выхода теплого воздуха и дымоход удаления продуктов сгорания.

Расчет размеров регистра

Чтобы своими руками сделать для печки водяной контур, нужно определить его размеры, а точнее, — площадь теплообменной поверхности. Для этого воспользуйтесь следующим алгоритмом:

  1. Выясните, какова площадь отапливаемых комнат и умножьте ее на 0,1 кВт. Если вы проживаете в одном из холодных северных регионов, умножайте квадратуру помещений на 0,2 кВт. Для дома 100 м² понадобится соответственно 10 и 20 кВт тепловой энергии.
  2. Из практических наблюдений следует, что регистр, установленный прямо в топливник, способен передать теплоносителю до 10 кВт теплоты с каждого квадратного метра своей поверхности. Поделите значение потребности в тепле на эту цифру и получите площадь радиатора.
  3. Для экономайзера и бака, вмонтированного в дымоходный канал, где температура ниже, принимайте значение удельной теплоотдачи не 10, а 6 кВт с 1 м² поверхности.
  4. Зная площадь, размеры прямоугольной емкости рассчитать нетрудно. А вот длина труб, из которых варится регистр, вычисляется по формуле: L = S / πD (S – площадь, D – диаметр трубы).

Схема кирпичной печи с водогрейным котлом, размещенным в топке

Если в качестве примера взять комнаты дачи с квадратурой 100 м², то теплообменная поверхность встроенного в топку радиатора должна составлять не меньше 1 м². При монтаже в газоход эта площадь увеличится до 10 / 6 = 1,67 м².

Принцип работы

Отопление от печки с водяным контуром представлено простой схемой. Обозначенный теплоноситель нагревается при сгорании топлива, после чего перемещается по системе из труб, прогревая при этом окружающее пространство.

Модернизированные печи и твердотопливные котлы унаследовали функциональный признак хорошо знакомой многим потребителям «шведки». Так, принцип действия шведской установки заключается в том, что закладке дров для растопки предшествует заполнение специального резервуара холодной водой. Во время сгорания твердого топлива водяные массы прогреваются постепенно, но впоследствии они также медленно и остывают.

Печь с водяным контуром для отопления дома: варианты реализации

Устройство водяного отопления

Печь с водяным контуром для отопления дома: варианты реализацииРасширительный бачок закрытого типа в системе печного отопления с водяным контуром

Выбор печи и сооружение всей системы осуществляется еще на этапе планирования и возведения самого дома. Для большинства моделей требуется сооружение дополнительного фундамента. Отопление на основе печи с водяным контуром состоит из таких компонентов:

  • печной конструкции;
  • теплообменника (он располагается внутри топки или вокруг нее, а также в форме змеевика вокруг дымохода);
  • контура с теплоносителем, радиаторов;
  • расширительного бака, который лучше располагать на чердаке.

В отдельных случаях контур отопления оснащается циркуляционным насосом. Установка аккумулятора тепла позволит увеличить КПД печки.

Популярные статьи  Декоративные экраны на батарею отопления: обзор различных видов решеток + советы по выбору

Выбор труб

Печь с водяным контуром для отопления дома: варианты реализацииВ печи трудно контролировать температуру воды, поэтому трубы выбирают металлические

Использование печи с водяным контуром для отопления дома предусматривает применение радиаторов и труб. Подходят не только чугунные или стальные элементы, но и металлопластиковые, полипропиленовые. Однако тут есть некоторые особенности. Так как для отопления используются дрова и присутствует открытое пламя, жидкость в змеевике может закипеть. В таких условиях металлопластиковые трубы не выдерживают длительное время. Лучше применять изделия из нержавеющей стали.

Еще одной причиной выбора металлических труб является то, что патрубки, которые выходят из печи, сильно разогреваются. В таких условиях пластиковые изделия расплавляются. Трубы, которые подсоединяются непосредственно к патрубкам, должны иметь диаметром 3 см. Для остальных элементов этот показатель составляет 2 см.

Выбор печки

Универсальная печь с варочной поверхностью и отопительным контуром

Выбрать отопительный прибор можно с учетом технических параметров и назначения устройства. По второму признаку устройства бывают:

  • Для отопления. Вырабатываемая тепловая энергия идет только на обогрев помещений. В печи такого типа устанавливается бак-теплообменник.
  • Для приготовления пищи и обогрева жилья. Конструкция аппарата предусматривает дополнительный отсек. Над топочной камерой расположена духовая. Теплообменник может располагаться по бокам топки. На небольших печках может присутствовать только конфорка.

Из технических характеристик учитывается площадь дома, используемое топливо и материал изготовления. Первый параметр предусматривает, что на каждые 10 кв.м. площади сооружения требуется 1-1,2 кВт энергии. При этом высота потолка 2,5-2,7 м.

В виде топлива применяется уголь, торф, пеллеты, дрова. Все они имеют различные характеристики: при сгорании одного и того же объема выделяется разное количество тепла. Также учитывается стоимость топлива и его доступность.

Для изготовления печи используются следующие материалы:

  • Кирпич. Такой вариант имеет большой вес и габариты, поэтому требует дополнительного фундамента при обустройстве. Данная конструкция отдает тепло равномерно и долго. Для кладки печи-камина нужен специалист. Однако кирпичная кладка идеально вписывается в любой интерьер, создает особую атмосферу и уют.
  • Чугун. Для этого материала характерен быстрый нагрев, но он тяжелый и более хрупкий, чем другие. Тут не требуется сооружение отдельного фундамента.
  • Сталь. Представленный вариант пользуется популярностью, так как он легкий, долговечный. Теплоноситель в нем нагревается быстрее.

Теплообменник для топки

Печь с водяным контуром для отопления дома: варианты реализацииТеплообменник самодельный для кирпичной печи

Теплообменник – основной элемент печи, поэтому к выбору нужно подходить ответственно. Он может монтироваться в топку, но всегда существует риск утечки теплоносителя. Безопасным вариантом является монтаж теплообменника в колпак дымохода. Данный элемент имеет разную форму и материал изготовления:

  • Из листовой стали. Его можно устанавливать прямо в топку. Толщина материала – 3-4 мм. К нему подводится 2 трубы. Верхняя должна подключаться в самой верхней точке обменника. Внутренний зазор этого элемента не должен быть меньше 3 см. В этом случае можно избежать закипания теплоносителя.
  • Из труб. Элементы могут быть круглыми или прямоугольными. Трубу тоже разрешается устанавливать в топке. Все зависит от конструкции печи. Главным требованием является установка теплообменника так, чтобы он не загораживал дверцу, а закладка дров была свободной.
  • Плоский регистр. Такой вариант чаще устанавливается в дымоходном канале. Теплообменник может прослужить долго, так как он не эксплуатируется в агрессивных условиях. Имеет большие размеры.

Правильный выбор теплообменника обеспечит максимальную производительность печки.

Основные преимущества установок

Стандартные печки не могут обеспечивать равномерное прогревание воздуха в большом доме или коттедже. В современных агрегатах для решения этой проблемы устанавливаются конвекционные камеры с последующим подключением разветвленных воздуховодов. В результате таких действий создается теплый воздушный поток. Он принудительно перемещается по пространству внутри труб, его регуляция при этом обеспечивается специально обустроенными заслонками, задвижками и решетками.

Но каналы для перемещения воздуха отличаются громоздкостью, они поглощают полезное пространство в комнате, а с увеличением количества поворотов в системе соразмерно возрастают и теплопотери. Немаловажный фактор заключается в периодическом удалении копоти, сажи, пылевых скоплений и т.д. Что касается воздуха, то для него характерна незначительная удельная теплоемкость.

Обеспечить подачу тепла в самые удаленные зоны здания поможет только принудительное нагнетание подогретых масс с помощью установки специального вентилятора. Учитывая такие нюансы, можно с уверенностью сказать, что вода в качестве теплоносителя перед воздухом имеет массу преимуществ.

Если рассматривать удельную теплоемкость водяной массы, то ее показатель в 4 раза превосходит аналогичное значение воздуха. Вода без труда перемещается по трубам малых диаметров, тепловая же энергия подается на большие расстояния. Стоит отметить и такие плюсы водяной массы, как химическая нейтральность, безопасность, отсутствие токсичности и горючести.

Видеоурок о печи на дровах с водяным контуром:

https://youtube.com/watch?v=rkTbJntZC6Q
