Печь на отработанном масле: варианты изготовления устройства своими руками

Популярные варианты печей на отработке заводской сборки, их характеристики

Печь Тепламос НТ-612 часто выбирается в качестве аппарата, применяемого для отопления гаража. Мощность такого капельного безвентиляторного обогревателя может варьироваться в переделах 5-15 кВт. Расход топлива составляет 0,5-1,5 л/час.

Данная печь на отработке для гаража относится к устройствам закрытого типа. Она укомплектована дымоходом, трубой для подачи воздуха и встроенным баком, рассчитанным на 8 литров топлива. Во внутренней камере происходит сгорание горючего. Работа аппарата начинается с электроразогрева плазменной чаши. По достижении необходимой температуры происходит подача топлива и выполняется принудительное перемещение воздуха в камеру сгорания. Средняя стоимость аппарата составляет 30 тыс. руб.

Еще одной популярной моделью является печь Жар-25 (МС-25). Данный аппарат может работать не только на отработанном масле, но и на солярке. Устройство функционирует от электросети, которая питает внутренний вентилятор. Тепловая мощность печи варьируется от 25 до 50 кВт. Она рассчитан на обогрев помещения площадью до 500 кв. м. Максимальный расход топлива составляет 4,5 л/час. Аппарат имеет большие габариты. Его вес достигает 130 кг. Данная печь нуждается в оборудовании хорошим дымоходом. Купить ее можно за 45 тыс. руб.

Печь на отработанном масле: варианты изготовления устройства своими руками

Печь на отработке укомплектована дымоходом, трубой для подачи воздуха и встроенным баком

Печка на отработке своими руками из листового металла и труб

В зависимости от типа устройства конструкция может быть создана из труб разных диаметров или из листов железа. Для работы понадобятся такие инструменты:

  • болгарка с отрезным и шлифовальным кругом;
  • листовой металл и трубы;
  • сварочный аппарат и электроды;
  • уголки металлические;
  • краска по металлу, выдерживающая воздействие высоких температур.

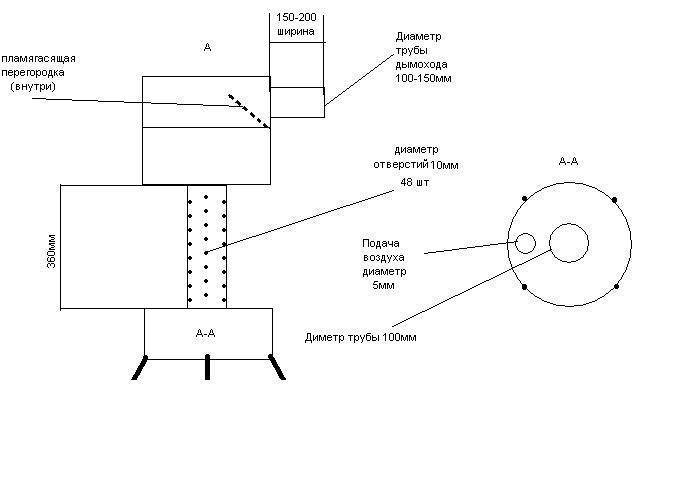

Перед тем как сделать печь на отработке, выполняется подробный чертеж аппарата. Его можно создать самостоятельно или воспользоваться готовыми вариантами, которые несложно найти на сайтах в сети интернет.

Первым этапом является изготовление нижней части камеры, соединяющейся с топливным баком. Она имеет вид округленного или прямого бака с крышкой, где располагаются две трубы. Первая используется для подачи масла, а вторая – для укрепления трубы, которая уходит в среднюю часть аппарата. Элементы для бака вырезаются болгаркой и соединяются согласно чертежу.

Печь на отработанном масле: варианты изготовления устройства своими руками

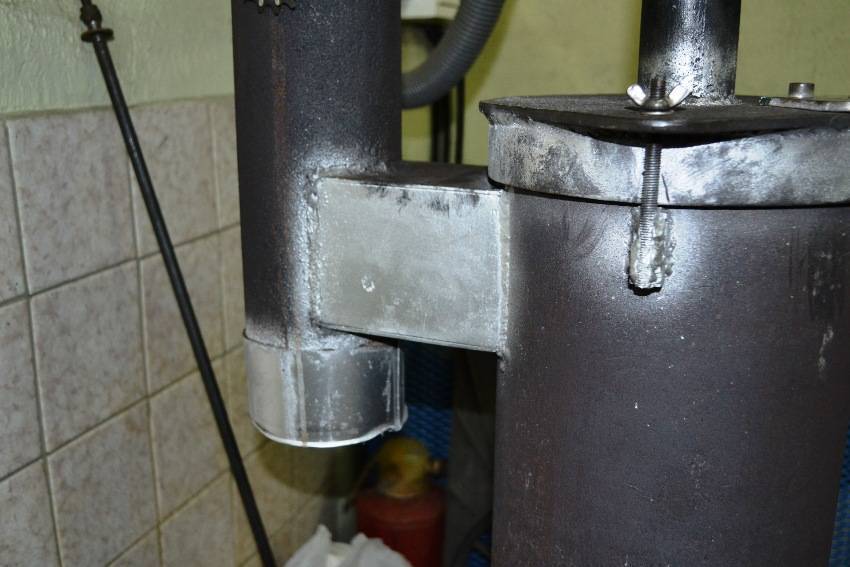

В зависимости от типа устройства конструкция может быть создана из труб разных диаметров или из листов железа

К стенкам бака привариваются дно и металлические уголки, которые выполняют роль ножек конструкции. Для создания крышки берется лист металла, в котором производятся отверстия. Первое, диаметром 100 мм, располагается в центре; второе, размером 60 мм, находится ближе к краю. Крышка должна быть съемной, благодаря чему облегчится процесс очистки печки.

Для подачи кислорода используется труба длиной около 37 см и диаметром 100 мм. В ней по всей длине элемента выполняются отверстия, необходимые для поступления кислорода. Труба приваривается перпендикулярно крышке в нижней части аппарата. На ней фиксируется воздушная заслонка, которая будет крепиться с помощью заклепки или болтов. Отверстие под заслонкой должно быть размером 6 см. Оно предназначено для подачи масла и разжигания топлива.

Конструкция верхнего бака осуществляется по аналогии с устройством нижней емкости согласно чертежу печи на отработанном масле своими руками. Стенки изделия должны иметь толщину не менее 350 мм. В дне бака вырезается дно диаметром 10 см, которое нужно расположить ближе к краю. К нижней части отверстия приваривается небольшой кусочек трубы диаметром 11 см. Это необходимо для присоединения элемента к емкости сжигания газов.

Печь на отработанном масле: варианты изготовления устройства своими руками

Перед тем как сделать печь на отработке, выполняется подробный чертеж аппарата

Поскольку верхняя крышка печи на отработке с наддувом поддается воздействию высокой температуры, для ее изготовления следует использовать металлический лист толщиной не менее 6 мм. В крышке выполняется проем под дымоходную трубу, которая должна совпадать с проемом на дне емкости. Между данными элементами монтируется перегородка из плотного металлического листа, располагающаяся возле дымового отверстия. К верхней части крышки крепится труба, соединяющаяся с дымоходной частью. Детально процесс самостоятельного изготовления можно увидеть на видео печи на отработке.

Изготавливаем теплогенератор из баллона

Первым делом подготовьте к свариванию газовые баллоны – удалите сферические части (не забудьте наполнить предварительно водой!) и отрежьте один сосуд по размеру, чтобы вместе они составили корпус требуемой высоты (1 м).

Заготовьте остальные материалы, учитывая следующие рекомендации:

  • камеру сгорания и пламенную чашу лучше сделать из нержавеющей стали толщиной 1.5—3 мм (например, марки 12X18H12T);
  • если нержавейку отыскать не удалось, используйте черную сталь марки Ст3 — Ст20 от 4 мм толщиной;
  • трубку подачи отработанного масла тоже подберите нержавеющую;
  • толщина стенок жаровых труб – не менее 3.5 мм;
  • для герметизации верхней крышки подберите стальную полосу 40 х 4 мм (ободок) и асбестовый шнур;
  • подготовьте листовой металл 3 мм на изготовление ревизионного люка;
  • на теплообменник берите трубы с толщиной стенки минимум 4 мм.

Процесс изготовления двухходового котла на отработке выглядит так:

  1. Нарежьте жаровые трубы Ø32 мм по размеру и сварите теплообменник, используя один баллон в качестве наружного кожуха, а трубу Ø150 мм – стенок камеры сгорания.
  2. Приделайте к теплообменнику подводящие патрубки системы водяного отопления.
  3. Во втором баллоне вырежьте отверстия под ревизионный люк и дымоходный патрубок. Приварите штуцер Ø114 мм и выполните горловину с крышкой из листовой стали.
  4. Сварите оба резервуара в один корпус. Сверху выполните обечайку из железной полосы – она послужит уплотнением крышки. Щель между кромками заполните асбестовым шнуром.
  5. Изготовьте дожигатель в соответствии с чертежом. Проделайте в полусферической крышке (в прошлом – торец баллона) отверстия для смотрового окна и установки дожигателя (по центру).
  6. Крышку оснастите ручками и заслонкой на окошке. Трубу дожигателя допускается приварить к ней наглухо либо прикрутить болтами с уплотнением асбестовым шнуром.

С нижнего торца перфорированная труба закрывается заглушкой, где проделано 4 отверстия – одно посередине, оставшиеся три – радиально. В центральное отверстие выводится трубка маслопровода и обваривается. Последний шаг – изготовление пламенной чаши котла, где будет гореть отработанное масло.

По окончании сборки приварите к трубе–дожигателю колено с фланцем и установите «улитку». Чтобы наружная металлическая стенка водяной рубашки не теряла напрасно тепло и не обогревала помещение котельной, выполните изоляцию корпуса из негорючей базальтовой ваты. Простейший способ — примотать утеплитель шпагатом, а затем обернуть тонколистовым крашеным металлом.

Более наглядно процесс изготовления жидкотопливного котла продемонстрирован в следующем видео:

Печь на отработанном масле: варианты изготовления устройства своими руками

Особенности эксплуатации

Благодаря своей конструкции печь на отработке может быть изготовлена собственноручно. К несомненным достоинствам такого вида отопления можно отнести:

  • экономичность. Печки на отработанном масле экономны как в изготовлении обслуживании, так и в выборе и расходе топлива;
  • мобильность. Чертеж конструкции печи предусматривает небольшие габариты, поэтому корпус печи может быть легко демонтирован и перенесен в другое место;
  • энергонезависимость. Эксплуатация такого оборудования не связана ни с электросетями, ни с газопроводами. Оно не требует дополнительных источников питания в виде аккумуляторов и батарей;
  • конструкция масляной печки позволяет использовать ее верхнюю часть как варочную поверхность.
Популярные статьи  Как выбрать матрас: рейтинг из ТОП-15 лучших матрасов, на что обратить внимание при покупке

Вместе с тем существуют и некоторые проблемы, связанные с эксплуатацией отопительных печей, работающих на масле. К ним можно отнести необходимость установки высокого — до 4 метров в высоту – дымохода, а также систематическая еженедельная чистка печки от грязи и копоти.

Виды самодельных печек на отработке

Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:

  1. Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
  2. Капельная печь на отработанном масле с закрытым дожигателем;
  3. Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.

Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.

Устройство и недостатки буржуйки открытого типа

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.

Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.

Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:

  • для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
  • вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
  • высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
  • неразъемный корпус тяжело чистить от сажи.

Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки

Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.

Плюсы и минусы капельницы

Кардинальное отличие этой печи заключается в следующем:

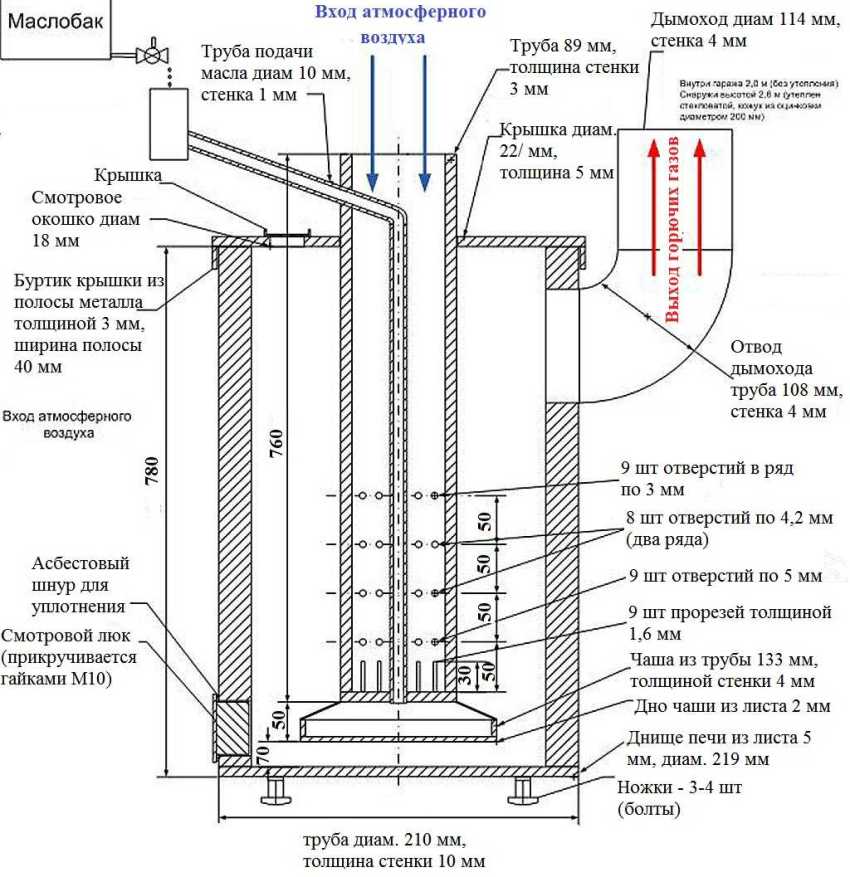

  • перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
  • топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
  • для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.

Схема капельницы с нижней подачей горючего из топливного бака самотеком

Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.

Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки

Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:

  1. Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
  2. Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
  3. Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
  4. Топливоподача и мощность агрегата поддается регулировке.
  5. Нетребовательность к высоте дымохода и удобство очистки.

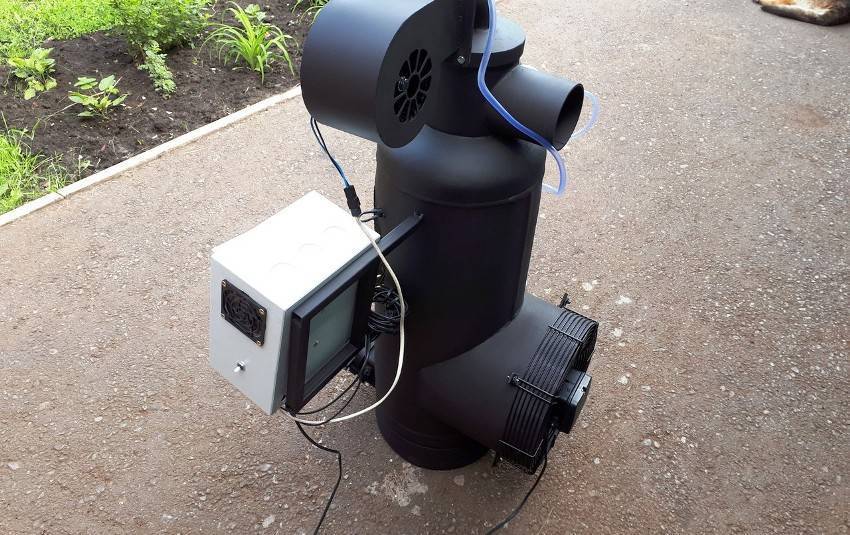

Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку

Изготовление печи на отработанном масле своими руками

Сварку элементов между собой следует производить так — сначала проходим всю длину стыка точечными прихватками с шагом 3–4 см, затем только провариваем стык полностью. Обязательно следим за качественной проваркой шва, иначе масло будет просачиваться даже в микроскопическую трещинку.

  • Отрезаем куски труб согласно размерам из чертежа.
  • Резаком вырезаем круги из кусков листового металла по размерам чертежа. В случае неимения пропанового резака можно прожигать металл электородами. А также можно это сделать и болгаркой, но это довольно долго и небезопасно, так что лучше воспользоваться одним из двух других вариантов.
  • После вырезания днища для масляного бачка, отрезаем одинаковые куски трубок для ножек и привариваем к нему, это упростит последующую сборку печи. На основание ножек можно приварить квадратные куски стали 5*5 см для лучшей устойчивости.
  • Привариваем отрезок трубы к днищу для формирования бачка для топлива. Варим сначала прихватами через каждые 3–4 см и затем провариваем стык полностью.
  • Бачок делается разборным и состоит из двух частей для удобства очистки от нагара. Далее собираем крышку бачка из отрезка трубы и вырезанного круга металла с двумя отверстиями под заправочное отверстие и дожигатель. Внешний диаметр отрезка трубы для крышки должен быть немного меньше внутреннего диаметра бачка, благодаря этому крышка будет свободно его закрывать.

  • Следующий шаг — приваривание к крышке пиролизного дожигателя с предварительно просверлёнными отверстиями в корпусе по схеме в чертеже.
  • Привариваем основание и стенку верхней части печи. Здесь повторяем действия описанные в пункте 4.
  • Следующий этап — перегородка. По сути, это просто полоска листовой стали 33*7 см и толщиной 4 мм, но в зависимости от ваших конкретных размеров её размер тоже может меняться. Она приваривается ближе к дымоходному отверстию печки.
  • Привариваем крышку положив её на верхнюю часть печи.

  • Осталось приварить патрубок для вывода дымохода. На его роль отлично подойдёт отрезок трубы диаметром 10–12 см. и длиной 13 см. В завершении всей конструкции нужно приварить стальной пруток между верхним и нижним баками, таким образом, обеспечивается дополнительная жёсткость конструкции. После выполнения всех сварочных работ, сварные швы нужно зачистить болгаркой с зачистным диском, от заусенец и острых краёв, дабы не пораниться при дальнейшей эксплуатации печи. Верхнюю часть также можно сделать разборной изготовив её по аналогии с бачком для масла.

Популярные статьи  Насос для перекачки воды: обзор разновидностей гидравлических устройств

По окончании сборки обязательно нужно проверить все сварные швы на герметичность с помощью мыльного раствора и подачи сжатого воздуха в полости печки.

По аналогии можно изготовить печь из листовой стали с той лишь разницей, что немного увеличится количество деталей и сварных операций, Поэтому описывать отдельно её не имеет практического смысла. Ниже представлен чертёж для печи из листовой стали:

Печь на отработанном масле: варианты изготовления устройства своими руками

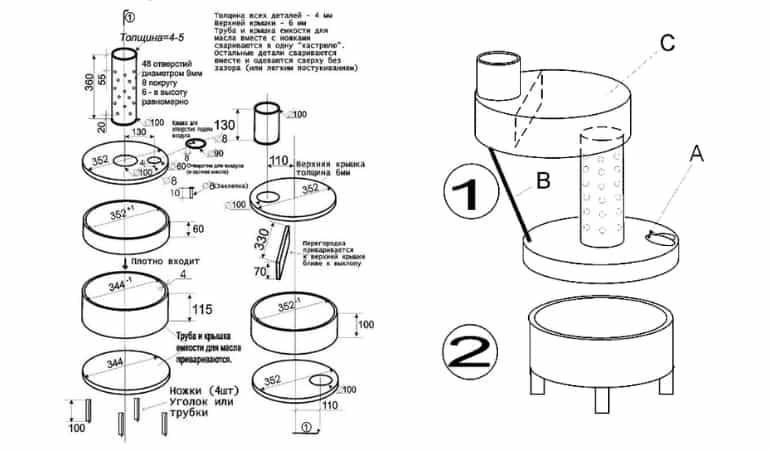

Чертёж второго варианта печи

Как работают самодельные масляные печи

При поджоге любого отработанного масла оно будет сильно чадить и неприятно пахнуть. В связи с этим, прямое горение не применяется. Вначале летучие элементы испаряют, после чего сжигают. Такой подход ложится в основу работы печи данной конструкции.

Второй способ расщепления тяжелого топлива на легко воспламеняемые составляющие является эффективнее, но и более сложным в исполнении. Для получения нужного по эффективности испарения в нижней камере монтируют металлическую чашу. После ее раскаливания, отработанное масло испаряется.

Емкость для топлива этой печки имеет дно и верхушку в виде стандартного 50 литрового газового баллона. В итоге мы имеем очень надежные конструкции. Резервуар может быть изготовлен из другой схожей емкости с похожими размерами: диаметр 20-40 см при высоте около 35 см.

Помимо емкости для топлива потребуется соорудить трубу с толщиной стенок как минимум 4 мм для смешивания топлива с воздухом. Конусы могут быть сварены из конструкционной стали толщиной 4 мм и более.

Имеющиеся в чертеже размеры печи могут быть отредактированы в ту или иную сторону, но не более чем на 2 см

Особое внимание стоит уделять свариванию швов в воронках

Длина дымовой трубы не должна превышать 350 см, в противном случае, вследствие чрезмерной тяги топливо начнет поступать в трубу, из-за чего увеличится расход топлива и ухудшиться теплоотдача.

Моя печка на отработке работает по очень простому принципу. Производится розжиг. Топливо начинает гореть на поверхности корпуса и раскаляет печку. По ходу процесса через дымоотводящую трубу под воздействием тяги выводятся нефтяные пары.

Конструкция печки включает часть дымохода с множеством отверстий (обычно их до 50). Эта часть агрегата называется горелкой. В такой горелке нефтяные пары перемешиваются с кислородом, поступающим в дымоотводящую трубу под воздействием тяги. В результате их смешивания процесс горения начинает осуществляться гораздо чище и интенсивнее с выделением огромного количества тепла.

Две разновидности покупных печек

Чудо-печка

Оригинальное наименование придумали продавцы и производители для привлечения покупателей. Чудесного в таком агрегате мало, так как он является наследником всем знакомого керогаза. Мини-агрегат радует пользователем низким потреблением солярки. Небольшие размеры печки и ее вес (не больше 10 кг), простота конструкции и легкость в эксплуатации сделали модели такого типа популярными. Горелка печи выполнена в форме фитиля, нижняя часть которого погружена в емкость с жидким топливом.

При открывании вентиля подается солярка или керосин в рабочий бачок, фитиль, намотанный на цилиндр, впитывает топливо. Зажигается огонь вручную, выжидается некоторое время для прогревания и установки в рабочем режиме. Мощность увеличивается или уменьшается вентилем, с его помощью выключается агрегат.

Горение фитиля прекращается примерно через 7−10 минут, когда на нем сгорит все топливо. Производители постарались создаться максимальный комфорт, установив решетку для подогрева емкости с водой. Если обогреватель на солярке используется регулярно, то постоянно чистят горелку и заменяют фитили, которые относят к расходным материалам и стоимость их невысока.

Тепловые дизельные пушки

Для быстрого нагрева и прогрева помещений, площадь пола которых превышает 20 м², приобретают в торговой сети тепловые пушки, с топливом в виде солярки. Воздух нагревается быстрее из-за прогона его вентилятором в области нагревания. Горелка представляет собой аналогичный предыдущему случаю фитиль или факел. Вентилятор расположен сзади горелки, он нагнетает поток воздуха.

В передней части для безопасности ставится отражатель, топливо подается насосом из бака, рассоложенного на подвижном основании. Воздушные пушки делят на два вида:

  • прямого нагрева;
  • непрямого нагревания.

Их разница заключается в организации отвода продуктов горения. В первом случае дым идет в помещение и выводится с естественной вентиляцией, второй вариант предусматривает устройство простого дымохода их труб. Второй вариант дороже, но его использование менее безопасно для здоровья человека.

Конструкция печей представлена в общем виде, производители предлагают удобные новшества в зависимости от различных дополнительных приспособлений модельного ряда. Корпус агрегатов производится из огнеупорной нержавейки, все модели легко транспортируются в нужное место.

Стоимость моделей

Агрегаты такой технологии выпускают в бюджетном варианте, поэтому стоимость бывает невысокой для чудо-печки на солярке. Цена на различные варианты печей имеет ценовой разброс от 1 тыс. 750 рублей до 5 тыс. рублей. На формирование цены оказывает влияние мощность агрегата, размеры, тип отвода газов, производитель. Фитили стоят по 10 рублей за одну штуку.

Как устроена и работает печь

Конструкция печи на отработке с водяным контуром не сложная: две камеры, которые соединены перфорированной металлической трубой. Нижняя камера оснащена специальной ёмкостью, где находится топливо (отработка). Оно может поступать в котел на отработанном масле с водяным контуром автоматизированным способом или вручную. Разжигают печь при помощи небольшого количества бензина, которое наливают на масло сверху. Бензин начинает гореть, масло под ним разогревается, начинает закипать. Пары масла, обогащённые кислородом в перфорированной трубе, начинают активно гореть в трубе и верхней камере. При этом в нижней камере температура составляет 350 градусов, а вверху доходит до 900.

Если у печи ручная подача топлива, в нижней камере залив отработки и розжига происходит через специальное отверстие внизу камеры. При автоматизированной системе топлива в камеру ведёт патрубок, который соединён с ёмкостью, наполненной отработанным маслом.

Нижняя камера должна быть дополнительно оборудована специальным отверстием с заслонкой, чтобы можно было контролировать тягу и температуру горения. Для организации водяного контура над верхней камерой или вокруг дымоходного канала устанавливают бак с приваренными к нему штуцерами для подачи и выхода теплоносителя.

Из чего делают печи-капельницы

Благодаря тому, что агрегат данного типа имеет простое устройство, из листа железа, газового баллона и использованной бочки можно собрать своими руками печку на отработке капельного типа. Единственное требование к ним – это наличие стенки толщиной минимум 4 миллиметра, иначе при работе корпус поведет. Проверенный чертеж печи на отработке из газового баллона поможет правильно и быстро собрать печь.

Наиболее простым и одновременно надежным способом является сборка печки из газового баллона, поскольку он имеет прочный корпус и способен выдерживать высокое давление и нагрев до большой температуры.

Популярные статьи  Видеодомофоны для квартиры: как правильно выбрать, установить и использовать

Схема сборки пиролизной печи, работающей на отработке.

Данная печь будет состоять из трех основных частей:

  • Емкость для масла с крышкой и заслонкой;
  • Камера сгорания/пиролиза;
  • Камера дожигания.

Венчается все это дымоходом. Его рекомендованная длина – не менее трех метров, но лучше всего работают дымоходы высотой 4-5 метров.

Емкость для масла делается из отрезка трубы диаметром 344 мм, ее высота составляет 100 мм. Снизу привариваем крышку из листового железа. Верхняя крышка у нас съемная, она делается из трубы диаметром 352 мм – к ней привариваются бортики высотой 600. В крышке делаем центральное отверстие под камеру сгорания диаметром 100 мм. Рядом делаем отверстие диаметром 60 мм – оно будет служить поддувалом. Это отверстие закрывается простой вращающейся крышкой.

Регулируя просвет поддувала, мы сможем регулировать интенсивность горения, что повлияет на температуру воздуха в помещении. Если полностью закрыть поддувало на работающей печи, она может потухнуть.

Делаем камеру дожигания – используем трубу диаметром 352 мм и высотой 100 мм. В нижней части делаем отверстие диаметром 100 мм, в которое вставляется труба камеры сгорания. В верхней крышке делаем отверстие диаметром 100 мм под дымоход. Внутри, поближе к дымоходному отверстию, привариваем небольшую перегородку шириной 330 мм и высотой 70 мм. Наша печь на отработке своими руками почти готова.

После завершения всех работ проверьте герметичность всех сварных швов – это позволит рассчитывать на максимальную эффективность печки.

Проверку работоспособности получившегося агрегата проводите на улице. Это убережет вас от возможного пожара и других несчастных случаев.

Приступаем к испытаниям печи – устанавливаем ее на улице, заливаем отработку в емкость для масла, сверху подливаем керосин. Аккуратно поджигаем, оставляя поддувало открытым. Спустя некоторое время, печка выйдет на рабочий режим – можно отрегулировать интенсивность горения с помощью поддувала. После этого печка переносится в помещение (оно должно быть проветриваемым).

Для того чтобы обогрев был максимально эффективным, установите печь на отработке в углу, а боковые стенки оббейте оцинкованным железом, чтобы все тепло отражалось внутрь помещения.

Монтаж печи, работающей на отработанном масле

Фундамента для такой печи не требуется, так как конструкция очень легкая, но поверхность, на которую устанавливают печь, должна быть строго горизонтальной. Устанавливают печь таким образом, чтобы было удобно заливать топливо. Для удобства заливки топлива используют воронку (лейку). Если полы деревянные, то перед тем, как установить печь — на пол настилают металлический лист.

Среди важных аспектов, касающихся конструкции можно выделить следующие:

  • внутренний диаметр дымохода должен быть не меньше 10 см, толщина стенок – не менее 1 мм;
  • толщина стали для резервуаров – 4 мм, для донышка топливника и крышки верхнего резервуара – 6 мм;
  • длина горелки должна быть больше значения ее диаметра;
  • оптимальный объем резервуара, предназначенного для топлива, от 8 до 15 литров;
  • трубы выбирают из таких материалов как: нержавеющая сталь, медь, окрашенная жесть;
  • дымоход обязательно должен иметь возможность демонтажа для удобства обслуживания печи;
  • допускаются наклонное положение частей дымохода, находящихся в помещении (для улучшения прогрева помещения), однако вне помещения труба должна быть строго вертикальной (чтобы предотвратить задувание ветра).

Что потребуется для работы

  1. чертеж;
  2. сварочный аппарат и электроды;
  3. болгарка, отрезные круги для металла, напильник, наждачная бумага;
  4. стальные уголки или арматура;
  5. набор сверл и дрель;
  6. стальные листы толщиной 4 и 6 мм;
  7. трубы для дымохода и горелки;
  8. молоток;
  9. рулетка и уровень.

Подготовка и сборка печи (чертеж)

  1. Распечатываем чертеж и начинаем подготовку к сборке. Все детали соединяем сварочным аппаратом. Исключение – элементы резервуаров, помеченные на чертеже «плотно входит». Их делаем разборными. Все сварные швы тщательно проверяем на герметичность. Окалину зачищаем болгаркой или напильником.
  2. Листовую сталь раскладываем на ровной поверхности, делаем разметку и производим резку деталей болгаркой. На листогибочном станке производим гибку, подготавливая детали – стенки резервуаров. Проверяем плотность прилегания деталей.
  3. Слева на фото – готовая крышка нижнего резервуара, справа – нижняя его часть. Между собой их не свариваем, детали должны остаться разборными, но плотно прилегать друг к другу. Отверстие для заливки в печь топлива выполняем около 5 см в диаметре.
  4. Производим сборку верхнего резервуара (привариваем стенки к донышку).
  5. Привариваем в верхнем резервуаре перегородку-отбойник (ближе к отверстию для горелки). Присоединяем выхлопной патрубок. К нему впоследствии будем подключать дымовую трубу.
  6. На трубе, предназначенной для горелки, высверливаем 48 отверстий диаметром 9 мм каждое. Соединяем сваркой верхнюю камеру и горелку.
  7. Проверяем размеры деталей. Монтируем уплотнительное кольцо.
  8. Привариваем бак, предназначенный для заливки масла. Оснащаем его переливной трубой.
  9. Из металлического уголка вырезаем три ножки длиной 20 см и соединяем их с дном печи.

Создание печи на отработанном масле своими руками — видео урок

Некоторые детали данной печи можно вырезать из толстостенной трубы, использованного газового баллона. Но если баллонов не нашлось, согнуть металл в радиус нет возможности или желания, можно смонтировать аналогичную печь, но квадратного сечения. Вырезать детали этой конструкции намного проще. В случае отсутствия болгарки используем гильотинные ножницы для металла.

  1. Подготовим нижнюю часть печи. Для этого соединяем вместе ножки, дно и боковые стенки топливного резервуара.
  2. Верхняя часть топливника должна герметично надеваться на нижнюю. Тщательно проверяем размеры стенок перед резкой металла. Крышечку топливного бака крепим на шуруп или стальную клепку, чтобы обеспечить возможность поворачивать крышку при необходимости.
  3. В верхнем баке устанавливаем перегородку.
  4. Привариваем патрубок, который будем подключать к дымоходу.

Так как дымоход будет иметь несколько участков с наклоном 45 градусов, то в местах соединения труб устанавливаем специальные отводы. В месте прохождения трубы через потолочные перекрытия дополнительно обшиваем негорючими материалами (минеральная вата) и слоем металла (в строительных магазинах для этого продается специальный элемент «проход через крышу», облегчающий монтаж). Помимо отводов пригодятся хомуты и металлический грибок, предотвращающий попадание дождя и снега внутрь трубы.

На этом мы заканчиваем, советуем вам почитать статью про то, как построить — печь бубафоню своими руками, потому, что ее конструкция напоминает, то что мы рассмотрели ваше.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
