Как увеличить кпд буржуйки, поработав с конструкцией

Иногда на силу тяги влияет не форма дымохода, а влияние условий эксплуатации:

  • Следует периодически проверять печь на наличие трещин, особенно по периметру дверцы топки и плиты. Плиты и крышки при наличии трещин заменяются, щели замазываются.
  • Обычно вопросом, как увеличить теплоотдачу буржуйки, задаются по истечению некоторого времени использования. Это обусловлено тем, что на стенах трубы постепенно скапливается сажа, которая уменьшает просвет и делает тягу более низкой.

Рекомендуем изучить материал об основных видах печей с хорошим коэффициентом на нашем сайте.

Буржуйка для гаража из старых дисков: делаем печь буржуйку своими руками

Для механической очистки трубы дымохода можно использовать ершик или простое самодельное приспособление: проволоку в форме восьмерки, намотанную на деревянную рейку

Периодически удалять сажу стоит и из других частей печи. Так, при очистке дымохода часть осыпается в каналы буржуйки. Они удаляются через уже имеющиеся в прочистные дверки, либо через проделанные отверстия.

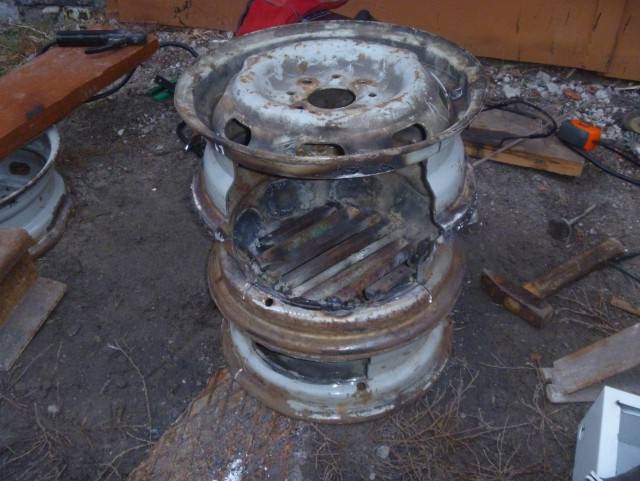

Как сделать буржуйку из колесных дисков?

Буржуйка из колёсных дисков будет переносной, что очень удобно, так как использовать такую конструкцию можно по мере необходимости в не только в гараже, но и в других помещениях. Она может устанавливаться как в горизонтальном, так и в вертикальном положении. Обе модели обладают высокой теплоотдачей, а отличаются друг от друга только наличием колосников и расположением дымоотводной трубы.

Материалы

Для сооружения буржуйки желательно использовать части от колёс легковых или грузовых автомашин малой грузоподъёмности. Диски от грузового многотоннажного автомобиля слишком массивные, буржуйка из них получится громоздкой и тяжёлой. В такой конструкции будет сложно обеспечить герметичность соединений при стыковке отдельных элементов.Буржуйка для гаража из старых дисков: делаем печь буржуйку своими руками

Кроме самих дисков для сборки печи своими руками потребуются и несколько дополнительных материалов:

  • пруты арматуры диаметром 20 — 24 мм;
  • стальной уголок;
  • листовой металл толщиной 4-5 мм;
  • термостойкая краска;
  • несколько болтов и гаек;
  • труба диаметром 100 — 150 мм и толщиной стенки не менее 5 мм.

Инструменты

Комплект инструментов, необходимый для сооружения буржуйки из автомобильных дисков, должен состоять из:

  • сварочного агрегата и электродов;
  • болгарки (УШМ) с набором зачистных и отрезных дисков;
  • дрели;
  • газового резака;
  • наждачной бумаги;
  • кисти;
  • кувалды;
  • молотка;
  • измерительных и разметочных приспособлений: мела или маркера, рулетки и линейки

Для защиты поверхности тела и глаз от вредных излучений сварочной дуги, искр и брызг работать нужно в специальном обмундировании, укомплектованном брезентовым костюмом и рукавицами, закрытыми ботинками, головным убором под щиток, щитком сварщика и очками.

Пошаговая инструкция

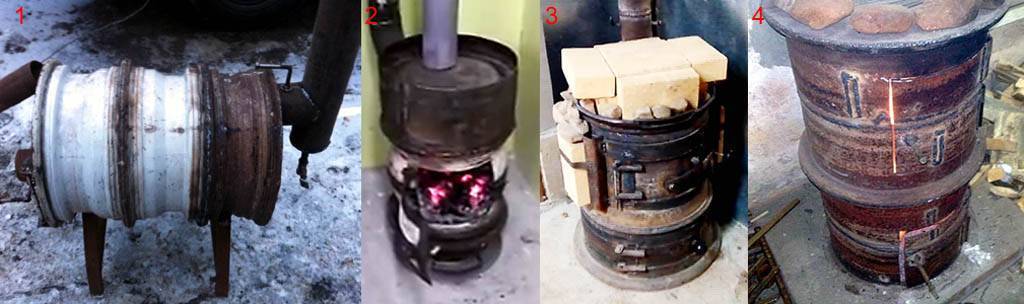

Схемы устройства разных моделей печей-буржуек из дисков автомобильных колес

Чертёж вертикальной модели буржуйки из 4-х колёсных дисков

При самостоятельном изготовлении печи из дисков нужно соблюдать следующую последовательность действий:

  • вырезать у всех четырёх дисков центральную часть болгаркой вместе со ступицами;

    Этап 1

  • изготовить из листовой стали две круглые пластины, диаметр которых должен соответствовать размеру дисков;
  • прорезать небольшой квадратный проём для поддувала на боковой поверхности, а из отделённой части металла изготовить дверку. Она надевается на приваренные к корпусу болты и закрепляется гайками. Для удобства пользования дверцу снабжают металлической ручкой и щеколдой;

    Этап 2

  • стенки двух дисков сварить между собой. Дно нижнего диска закрыть металлической пластиной и приварить к ней ножки из металлического уголка или арматуры;

    Этап 3

  • сварить между собой два оставшихся диска и закрыть верхнюю часть кругом из листовой стали;

    Этап 4

  • вырезать проём для топки нижнем диске этой части печи и установить дверцу, аналогично поддувальной дверки;

    Этап 5

    Этап 7

  • соединить все части корпуса в единую конструкцию;
  • установить колосник. Для этих целей внутри топочной камеры приварить направляющие из уголка и положить на неё заранее сваренную конструкцию из листовой стали по краям и арматуры посередине. Прутья арматуры нужно располагать так, чтобы расстояние между ними не превышало 2-х см, иначе мелкие дрова будут проваливаться;

    Этап 8

    Этап 9

  • вырезать на верхней поверхности прибора круглое отверстие под дымоотвод;

    Этап 10

  • при желании, вы можете организовать дымоход сбоку, чтобы можно было использовать верхнюю часть буржуйки как варочную поверхность, выглядеть это будет так:

Буржуйка для гаража из старых дисков: делаем печь буржуйку своими руками

Этап 10 (2)

  • опустить дымоотводную трубу в верхнее отверстие и заварить;

    Этап 11

  • зачистить все неровности и дефекты на поверхности устройства;
  • покрасить готовый прибор термостойкой краской.
  • буржуйка из колесных дисков – готова!

При изготовлении такой буржуйки нужно учитывать, что специальный состав сплава стали колёсных дисков не нормируется для сварочных работ. Поэтому при соединении дисков нужно выполнять следующие правила:

  • за один раз допускается сварка только двух сопряжённых деталей, собирать сразу весь прибор запрещено;
  • после того как образовался шов, детали со сваренными краями нужно оставить в покое примерно на 3 — 5 минут, чтобы произошло рассасывание остаточного внутреннего напряжения;
  • на поверхности сварного шва должна отсутствовать какие-либо видимые дефекты: трещинки, брызги, раковинки или пузыри.

Устройство дымохода

• Чтобы через трубу слишком быстро не уходило драгоценное тепло, она должна иметь особую конструкцию. Такое устройство имеет две основных части: вертикальная высотой от 1,2 м, устанавливаемая под углом 90° над печью и наклонная часть, называемая боровом. длиной 2,5-4,5 м и более, в которой дым догорает. Именно боров дает до 1/4 тепла всей печи.

Буржуйка для гаража из старых дисков: делаем печь буржуйку своими руками

• Человек высокого роста может задеть нагретую трубу, поэтому боров должен иметь защитный кожух в виде сетки. Во избежание ожогов расстояние от пола до этой трубы должно составлять 2,2 м. Вертикальная часть трубы, исходящая от печи, дополнительно обматывается теплоизоляцией.

Важно! Труба должна располагаться вдали от оштукатуренных стен на расстоянии 1,2 м. Расстояние от деревянных конструкций – 1,5 м

Совет

Прокладка трубы через деревянное потолочное перекрытие и крышу – процесс достаточно трудоемкий. Гораздо проще вывести ее через отверстие в стене или окошке

Совет. Прокладка трубы через деревянное потолочное перекрытие и крышу – процесс достаточно трудоемкий. Гораздо проще вывести ее через отверстие в стене или окошке.

Буржуйка для гаража из старых дисков: делаем печь буржуйку своими руками

Изготовление своими руками

Самый подходящий материал для изготовления буржуйки – это пропановые баллоны и толстостенная труба. Также подойдут и старые металлические бочки. Возможны все варианты. Главное условие – толщина стенки должна быть минимум 2 мм и максимум 5 мм. Если вы всё сделаете согласно чертежам, то такая печь будет служить долго и эффективно.

Какую изготавливать печь – вертикальную или горизонтальную, каждый решает сам. Топить дровами горизонтальную печь удобнее. Зато вертикальная удобна в эксплуатации и занимает меньше места.

Популярные статьи  Соковыжималка для томатов: лучший способ получения домашнего сока

Чтобы изготовить вертикальную буржуйку, делим трубу или баллон на два неравных отсека. В нижней части располагаем меньший. Здесь будет собираться зола. Вверху находится больший отсек для закладки дров.

Далее проделываем следующее:

  • Вырезаем в обеих частях прямоугольные отверстия. Полученные прямоугольники не выбрасываем, используем их как двери в дальнейшем.
  • К большей части привариваем колосники. Это может быть арматура или любые прутки металла необходимого размера, диаметром 12-16 мм. Промежуток между колосниками – 20 мм.
  • Монтируем и привариваем дно.
  • Вверху баллона под дымоход проделываем отверстие. Изготавливаем патрубок из листа металла и привариваем его к отверстию вверху баллона. Патрубок лучше изготовить под стандартные дымоходы, чтобы потом не было проблем с его установкой.
  • К вырезанным дверкам привариваем петли и устанавливаем на печь. Агрегат готов.

Для изготовления горизонтальной буржуйки, необходимо приварить снизу зольный ящик. Сделать его можно из листовой стали. В нижней части печи делаем отверстия, чтобы зола просыпалась в зольный ящик.

Буржуйка для гаража из старых дисков: делаем печь буржуйку своими рукамиБуржуйка для гаража из старых дисков: делаем печь буржуйку своими руками

В верхней части отопительного прибора (так же как на вертикальной буржуйке) изготавливаем патрубок для дымохода. Привариваем петли на дверку и устанавливаем ее с торца изделия. Печь готова к эксплуатации.

Конвекторная печь по конструкции – обычная буржуйка без режима длительного горения, но с принудительным обдувом для равномерного распределения тепла в гараже. Агрегат представляет собой буржуйку со встроенным мини-вентилятором в задней части. Он по направляющим трубам нагнетает воздух. Это могут быть полые металлические трубы, профиль или короб из листовой стали.

Там воздух нагревается и выдувается вперед. Помещение гаража быстро и эффективно отапливается. Печь готова для обогрева помещения.

Буржуйка для гаража из старых дисков: делаем печь буржуйку своими рукамиБуржуйка для гаража из старых дисков: делаем печь буржуйку своими руками

Многие считают, что лучший отопительный прибор для гаража – это печь длительного горения. В основе ее конструкции лежит вертикальная буржуйка. Основные отличия – это боковое расположение дымохода в верхней части и наличие съемной верхней крышки с поршнем. В верхней крышке вырезаем отверстие и вставляем поршень. Он давит на дрова внутри печи, обеспечивая «верхнее горение».

Сложить кирпичную печь в гараже очень просто. Необходимо иметь схему порядовой кладки и обладать навыками работы с кирпичом. Обязательно строго соблюдать схему порядовки. Для кладки используют шамотный раствор или глину с добавлением цемента и песка.

Перед установкой кирпичной стены необходимо сделать фундамент высотой 200 мм. Из огнеупорного кирпича выкладывают топочную камеру. Дверца и поддувало расположены на передней стенке. Решетка укладывается внутри прибора на выступы из кирпича.

Для изготовления печи необходимо 290-300 кирпичей. Кладку выкладывают на шамотный раствор. Между кирпичами оставляют зазоры. Это необходимо для теплового расширения. Образование трещин на корпусе отопительного прибора из-за разности температур сведется к минимуму.

Буржуйка для гаража из старых дисков: делаем печь буржуйку своими рукамиБуржуйка для гаража из старых дисков: делаем печь буржуйку своими руками

Чтобы печь прослужила долго, кирпич должен быть хорошо обожжённый и без трещин. Если необходимо увеличить высоту отопительного прибора, это можно сделать путем повторения рядов.

Чтобы изготовить печь с водяным контуром, первоначально необходимо соорудить теплообменник. Можно использовать различные материалы: листы стали или стальные трубы. Также потребуются навыки работы с металлом и сантехникой.

Для подачи горячей воды и обратного возвращения холодной, вверху крышки буржуйки вырезаем два отверстия. Сзади печи устанавливаем водяной бак, изготовить который можно из листа металла или старой стальной бочки. Патрубки для трубной разводки устанавливаем в отверстия водяного бака.

Буржуйка для гаража из старых дисков: делаем печь буржуйку своими рукамиБуржуйка для гаража из старых дисков: делаем печь буржуйку своими руками

Начинаем монтаж трубопровода. Последовательно соединяем трубопровод с радиаторами и расширительным баком. Размер бака следует выбирать на 20% больше объёма воды, находящейся во всей системе.

Если замкнутый водяной контур собран правильно, то нагретая в теплообменнике вода, согласно закону термодинамики, по трубопроводу поступает в радиаторы. После теплоотдачи вода снова собирается в теплообменнике.

Буржуйка для гаража из старых дисков: делаем печь буржуйку своими рукамиБуржуйка для гаража из старых дисков: делаем печь буржуйку своими руками

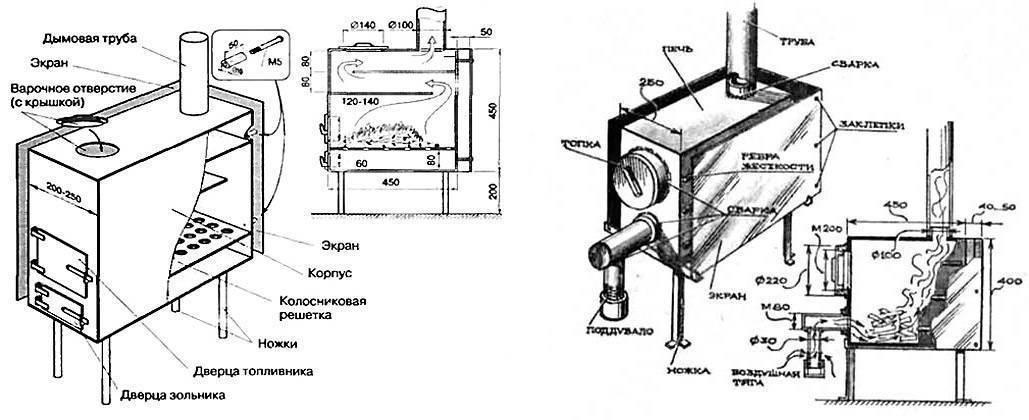

Чертежи печи.

Буржуйка для гаража из старых дисков: делаем печь буржуйку своими руками

Фото изготовления буржуйки.

Из листового метала толщиной 3 мм, был сварен корпус печи, сделана дверца для топки.

Буржуйка для гаража из старых дисков: делаем печь буржуйку своими руками

Вид с торца, показаны две перегородки лабиринта для дыма, перегородки позволяют снять больше тепла с дыма, ведь у печей буржуек большая часть тепла уходит в дымоход.

Буржуйка для гаража из старых дисков: делаем печь буржуйку своими руками

На стенках топки дополнительно наварены листы металла.

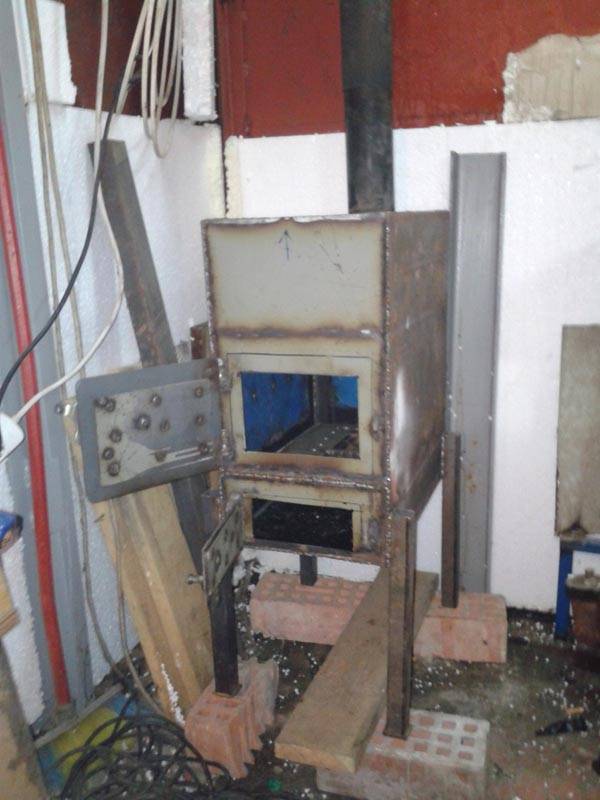

Из профильной трубы сделаны ножки, печь установлена в гараже.

Буржуйка для гаража из старых дисков: делаем печь буржуйку своими руками

Дымоход сделан из трубы диаметром 80 мм, конечно для дымохода это маловато, но другой трубы не было.

Буржуйка для гаража из старых дисков: делаем печь буржуйку своими руками

Колосники сварены из того что было под рукой.

Испытания прошли успешно, печь не дымит, греет хорошо.

Для отопления гаража такой печки буржуйки вполне достаточно.

Буржуйки из баллона, бочки или трубы

С нуля буржуйку собирать не нужно. Корпус лучше взять уже готовый. Главное, чтобы толщина стенки была от 2 миллиметров, а лучше 4-5. Тогда корпус не прогорит и прослужит 2-3 года. Поэтому их можно сделать своими руками из газового баллона,  толстостенной трубы или бочки. Часто они валяются за ненадобностью, а в качестве печи для гаража на дровах – это лучший вариант.

Ниже будут рассмотрены 2 типа буржуек по способу позиционирования.

Вертикальная

Самая простая печка для гаража на дровах. Ориентироваться можно на этот чертеж, а размеры брать произвольно.

Действовать можно так:

  • Сначала необходимо подготовить корпус. Если это труба, то с торцов ее нужно заварить и сделать отверстие для дымохода. Баллоном попроще: печь для гаража на дровах требует дымохода, поэтому нужно лишь вкрутить трубу в отверстие для клапана. Обычно оно имеет левую резьбу G3/8, если объем больше 15 литров.
  • Теперь необходимо сделать место под закладку дров и зольник. На чертеже выше видно, что верхнее отверстие больше. Оно необходимо для закладки дров. Под ним устанавливается решетка. Возле дна необходимо прорезать зольник. Кстати, отрезанные части не выбрасывайте. Из них получатся хорошие дверки.

Теперь необходимо врезать дымоход. В крышке вырезается отверстие (лучше сделать это корончатым сверлом). Для дымохода хватит обычной трубы диаметром 10 сантиметров. Чтобы печка в гараж не дымила в помещение, все сварные швы проверьте мыльным раствором.

Осталось только вывести трубу наружу. Ставить уплотнитель на дверцы нет необходимости. Собранная буржуйка в гараж своими руками не должна быть герметичной – это только снизит эффективность. Через щели будет всасываться воздух и поддерживать горение.

Горизонтальные

Нестандартная форма печки в гараж на дровах, но вот эффективность ее куда выше. За 1 заход можно заложить больше дров, а значит разогрев и продолжительность горения дольше.

Популярные статьи  Нужна ли принудительная вентиляция в ванной: нормы и этапы обустройства эффективного воздухообмена

Процесс сборки выглядит так:

  1. Сразу к бокам нужно приварить направляющие из профильной трубы. Так корпус не будет шататься. Удобнее всего это сделать коронкой по металлу на 100 миллиметров. Из трубы с аналогичным внутренним диаметром нужно сделать дымоход. Он должен идти перпендикулярно вверх.
  2. Горизонтальное направление не даст сделать зольник прямо в корпусе, поэтому его нужно дополнительно приварить. В днище между ножками понадобится насверлить много отверстий. Через них зола из камеры будет падать в зольник. Его лучше сделать из куска швеллера.
  3. Пришло время сделать дверцу. Желательно сделать ее с металлической рамкой из квадратной трубы. Выглядеть это должно так. Приварить рамку лучше точечно. Образовавшиеся щели понадобятся для забора воздуха.

Из двух бочек

Самодельная печь для гаража всегда имеет проблему с теплоотдачей. Она быстро раскаляется и дотронуться до нее невозможно. К тому же она быстро остывает и эту проблему необходимо решать.

Чтобы решить проблему, понадобятся 2 бочки разного диаметра – одна должна свободно входить в другую. Свободное пространство между ними заполняется песком, галькой или мелким гравием.

Отопительные печи для гаража: как сделать кирпичную или железную печь для гаража своими руками?

Сразу оговоримся, что в нашем материале речь пойдет о создании железной буржуйке для гаража. Итак, первым делом нужно определиться с формой печки, которая зависит от используемого материала. Если ваша буржуйка будет сделана из трубы – форма будет круглой, если же вы собираетесь сварить печь из листового металла, намного проще сделать её прямоугольной.

В самодельных печах для гаража обязательно должны быть продуманными зоны поддувала и топки – места вывода продуктов горения и накопления золы. Зона топки должна находиться выше поддувала и разделяться горизонтальной перегородкой с прорезями, необходимыми для опадения золы. Если это будет печь для гаража на дровах большого диаметра, в перегородке нужно делать прорези шириной не менее 40 мм. Для угля и мелких дров будет достаточно 10-20 мм.

Под зоной отвода продуктов горения понимают трубу отвода дыма, которую можно расположить или на задней, или на верхней части буржуйки. При использовании заднего способа отвода дыма, для обеспечения хорошей тяги угол наклона трубы не должен быть менее 30°. Но вообще, конечно, предпочтительно предполагается использование вертикального способа отвода дыма.

Для повышения теплопередачи и теплоемкости буржуйки, по её бокам рекомендуется сделать дополнительные ребра. С этой целью к боковым стенкам корпуса буржуйки приваривается несколько металлических пластин толщиной 5 мм под прямым углом к плоскости стенки. Увеличив площадь соприкосновения с воздухом, вы ускорите скорость нагрева помещения.

Наиболее оптимальным вариантом для изготовления корпуса буржуйки будет 300 мм труба с толщиной стенки не менее 5 мм. Если вы не располагаете таковой, но имеете листовой материал толщиной ≥ 5 мм, можете воспользоваться им. Для организации отвода дыма подойдет труба диаметром ≥ 120 мм. Во избежание прогорания толщина стенки на первых метрах должна быть ≥ 2-3 мм. Рекомендуется также сделать ящик под сбор золы, вставляющийся в поддувало. Сделать его можно из листа стали толщиной 3 мм.

В процессе раскроя материала следует учитывать толщину стенок, делая для этого укорачивание или удлинение заготовки. Кроме того, при отрезании стоит учитывать толщину диска болгарки, потому отрезайте заготовки с нужной стороны по линии.

Перед установкой печки в гараж на отработке, её отдельно собирают, выполняя для этого ряд нижеприведенных операций.

Подключите к сети сварочный аппарат и возьмите электрод марки MP-3 или AHO-21 диаметром 4 мм. Установите на сварочном аппарате силу тока в пределах диапазона 140-160 А. Проверьте также тип электродержателя на сварочных кабелях – он должен быть второго типа. Надев сварочную маску со светофильтром С6, который рассчитан на силу тока 200А, одевшись в брезентовую или спец одежду и одев на руки краги, приступайте к сварке.

Соедините прихватками 3 боковых стенки и дно печки. Днище при этом должно располагаться на высоте ≥ 50 мм, для уменьшения нагрева пола. Прихватка выполняется под прямым углом. Сделав прихватки, проверьте перпендикулярность всех плоскостей и для контроля соответствия размерам приложите переднюю стенку. Проваривание стыков деталей выполняйте тавровым швом в горизонтальном положении.

Теперь нужно приварить перегородку между топочной частью и поддувалом. Для удобства изготовления в перегородке предварительно сделайте прорези для просыпания пепла. Как правило, их размещают на 50мм расстоянии от стенок буржуйки с шагом, равным 1,5 ширины самой прорези. Расстояние от перегородки до дна буржуйки не должно быть менее 100 мм. Собрав основные элементы конструкции, прорежьте сваркой отверстие в задней стенке – оно нужно для отвода дыма.

После этого прислоните переднюю стенку буржуйки, отметив место где вскоре будет привариваться перегородка между поддувалом и топкой. Положив переднюю стенку буржуйки в горизонтальное положение, сделайте разметку поддувала и топочного отверстия. Форма последних должна быть прямоугольной. Их нижняя часть должна совпадать с перегородкой между поддувалом и топкой по высоте. Вырежьте с помощью болгарки 2 отверстия и сохраните полученные при этом прямоугольники.

К навесам привариваются дверки поддувала и топки, дверки при этом максимально поднимают к верхней части проема (если этого не сделать, под воздействием температуры они со временем просядут и будут хуже закрываться). Последний этап – приваривание лицевой части буржуйки

Другие варианты печей

Конечно, далеко не все выбирают буржуйки.  Многие автовладельцы в поисках самых экономных способов обогрева гаража зимой останавливаются на вариантах, работающих на отработке или от газовых баллонов. Несмотря на то, что схема работы таких печей приблизительно схожа, все же остановимся подробнее на альтернативах, чтобы вы смогли выполнить проект своими руками без какой-либо помощи специалистов.

На отработанном масле

Главное отличие такой конструкции от стандартной буржуйки — она состоит из 2 камер. Их между собой соединяют металлической трубой с отверстиями: из них как раз и выходит пламя.

  • нижняя камера — предназначен для отработанного топлива, здесь оно сгорает и превращается в газ;
  • верхняя камера — для смешивания образовавшегося газа с воздухом, чем оптимальнее конструкция — тем лучше теплоотдача.

Буржуйка для гаража из старых дисков: делаем печь буржуйку своими рукамиБуржуйка для гаража из старых дисков: делаем печь буржуйку своими рукамиБуржуйка для гаража из старых дисков: делаем печь буржуйку своими рукамиБуржуйка для гаража из старых дисков: делаем печь буржуйку своими руками

Порядок работы:

  1. берем листовой металл и придаем ему нужную конфигурацию, этот этап можно пропустить, если у вас есть готовая круглая либо прямоугольная металлическая емкость;
  2. делаем из него нижний отдел, в который заливается отработанное топливо, изготавливаем заслонку, чтобы можно было регулировать поступающий в камеру воздух;
  3. приделываем ножки снизу из толстой проволоки или любого подручного материала — обеспечат устойчивость печи;
  4. в отверстие сверху вставляем перфорированную трубу с толстыми металлическими стенками — она служит опорой для верхнего отсека и постоянно подвергается воздействию высокой температуры, поэтому должна быть надежной;
  5. для изготовления верхней камеры берем металлическую заготовку цилиндрической формы;
  6. финальный штрих — дымоход, устанавливается сверху.
Популярные статьи  Как подключить газовый котел Ariston: рекомендации по установке, подключению, настройке и первому запуску

Длительного горения

Такую печь легко изготовить из старого газового баллона. Либо металлической бочки с прочными стенками. Обязательные условия:

  • цилиндрическая форма;
  • вертикальное расположение.

Для изготовления необходимо сварить между собой металлический круг, выполняющий функцию груза, и небольшую трубу. Они помещаются непосредственно в заготовку и обеспечивают равномерное горение топлива за счет стабильной подачи воздуха.

Буржуйка для гаража из старых дисков: делаем печь буржуйку своими руками

Буржуйка для гаража из старых дисков: делаем печь буржуйку своими руками

Сверху должна быть установлена съемная крышка, а дым выходит по трубе из верхней боковой стороны. Хорошо, если получается приварить ручки — удобство!

Буржуйка для гаража из старых дисков: делаем печь буржуйку своими рукамиБуржуйка для гаража из старых дисков: делаем печь буржуйку своими рукамиБуржуйка для гаража из старых дисков: делаем печь буржуйку своими руками

Дрова, опилки и любой другой вид твердого топлива закладываются как в камеру первичного сгорания — самый низ цилиндра, так и непосредственно на металлический круг. Длительного горения такие печи называют как раз из-за того, что используемая для растопки древесина медленно тлеет и выделяет газ, который и сгорает в верхней части, обеспечивая нужный уровень тепла.

Кирпичная

Пожалуй, самый трудоемкий и далеко не всегда оправданный вариант, который подкупает эстетичным внешним видом и высоким КПД.

Буржуйка для гаража из старых дисков: делаем печь буржуйку своими рукамиБуржуйка для гаража из старых дисков: делаем печь буржуйку своими рукамиБуржуйка для гаража из старых дисков: делаем печь буржуйку своими руками

Для того, чтобы придать конструкции устойчивость и повысить пожаробезопасность, необходимо возвести фундамент.

Кирпичная кладка тоже осуществляется по специальной схеме, чтобы повысить прочность до максимального уровня. Для склейки используется глиняный раствор, а швы между фрагментами достигают 1,5 см.

Также придется изготовить топочную и поддувальную дверцы. Для золы необходимо поставить решетку. Не забудьте про чугунную панель: на ней и будет размещено твердое топливо. Конечным пунктом выглядит выполнение задвижки, но это мелочь в сравнении с тем, что предстоит выполнить до.

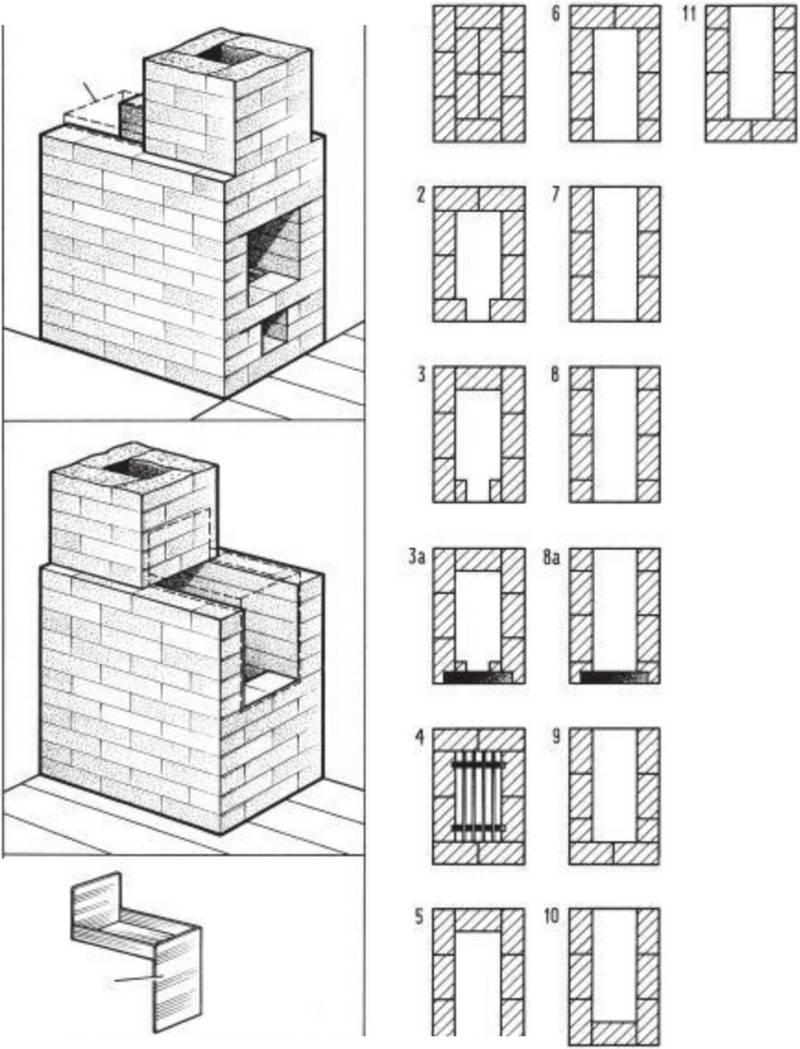

Вам в помощь чертежи уже опробованных на практике проектов.

Буржуйка для гаража из старых дисков: делаем печь буржуйку своими рукамиБуржуйка для гаража из старых дисков: делаем печь буржуйку своими рукамиБуржуйка для гаража из старых дисков: делаем печь буржуйку своими руками

Какие инструменты и материалы нужны для изготовления буржуйки

Буржуйка для гаража из старых дисков: делаем печь буржуйку своими руками

Чтобы представлять, как должен выглядеть конечный результат, проще всего посмотреть фото буржуек из автомобильных дисков в сети. Они могут быть скомпонованы по-разному, в зависимости от выбранной конструкции перечень материалов различается. Но обычно нужен такой комплект:

  1. Несколько стальных колесных дисков от легковых автомобилей, микроавтобусов или небольших грузовиков. Применять элементы от больших машин не стоит, так как они много весят, что усложняет работу.
  2. Листовая сталь толщиной 5 мм или больше. Количество – чтобы хватило минимум на дно и на верхнюю часть. Можно заранее вырезать заготовки по наружному диаметру колесных дисков.
  3. Металлический уголок. Лучше всего использовать достаточно массивные элементы с толстыми полками.
  4. Толстостенная труба. Сталь должна быть толщиной 5 мм или больше, чтобы дымоход не прогорал и служил долго.
  5. Арматура диаметром 20-24 мм. Из нее будут изготавливаться колосники. Можно приспособить и готовый элемент из чугуна, придав ему подходящую форму.
  6. Для крепления могут потребоваться болты и пластины. Если нужно окрасить отдельные части, следует купить термостойкую краску.

Также надо собрать определенный перечень инструмента, без которого не получится провести работу. Так как для изготовления буржуйки нужно использовать сварочное оборудование, заранее позаботьтесь о средствах защиты и наденьте специальный костюм сварщика или одежду из натуральных негорючих материалов. Потребуется следующее:

  1. Сварочный аппарат и электроды подходящей толщины. Можно взять оборудование напрокат, чтобы сэкономить.
  2. Углошлифовальная машинка. К ней сразу приобретите несколько отрезных и зачистных дисков. Также может понадобиться проволочная щетка для удаления отложений и ржавчины с металла.
  3. Дрель и набор сверл разного диаметра. Измерительные приспособления – маркер, рулетка, угольник и т.д.
  4. Молоток, щетка по металлу, тиски и т.д. – под рукой лучше иметь все, что может потребоваться.

Работу лучше всего проводить на открытом воздухе – под навесом или даже просто около гаража, если погода хорошая. Можно делать буржуйку из старых дисков своими руками и в помещении, если оно хорошо проветривается и освещается.

Изготовление классической печки-буржуйки

Так как сделать буржуйку нужно прямоугольной формы, потребуется листовой металл толщиной не менее 3 мм. Работу выполняют в следующем порядке:

  1. Из листа вырезают заготовки.
  2. Боковые стенки сваривают с дном.
  3. Приваривают заднюю стенку.
  4. Внутри намечают границы раздела пространства на зольник, топку, дымооборот. На расстоянии 10 -15 см от дна приваривают 2 уголка для установки съемного колосника, который собирают из арматуры диаметром 10 — 15 мм.
  5. В верхней части приваривают 2 прутка, на которые будет укладываться отражатель из металлического листа для дымооборота. Между ним и стенкой должен оставаться зазор для прохода дыма.
  6. Приваривают крышку с отверстием под гильзу диаметром 15 — 20 см для установки дымоотводной трубы.
  7. Для удобного извлечения колосника и отражателя во время чистки дверку с защелкой и ручкой делают размером, близким к ширине буржуйки.
  8. Снизу корпуса печи приваривают ножки из трубы диаметром 20 — 50 мм высотой 8 — 10 см.
  9. Дымоотвод делают из 3 отрезков трубы диаметром 15 — 18 см, соединенных под углом 45°.
  10. В отверстие крышки вваривают гильзу.
  11. Перед креплением в дымоход устанавливают поворотную заслонку размером меньше, чем внутренний диаметр трубы.

После установки буржуйку регулируют по высоте. Трубу выводят наружу через отверстие в стене или крыше. Упрощенные конструкции собирают без колосника и отражателя.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
